MODE D'EMPLOI KNS110 VELLEMAN

A tous les résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l'élimination de l'appareil après son cycle de vie pourrait nuire à l'environnement. Ne jetez pas l'appareil (ou les piles) avec les déchets municipaux non triés ; il doit être confié à une entreprise spécialisée pour être recyclé. Cet appareil doit être retourné à votre distributeur ou à un service de recyclage local. Respectez les règles environnementales locales. En cas de doute, contactez les autorités locales chargées de l'élimination des déchets.

Merci d'avoir choisi Velleman ! Veuillez lire attentivement le manuel avant de mettre cet appareil en service. Si l'appareil a été endommagé pendant le transport, ne l'installez pas, ne l'utilisez pas et contactez votre revendeur.

2. Consignes de sécurité

Lisez et comprenez ce manuel et tous les signes de sécurité avant d'utiliser cet appareil.

Risque d'étouffement en raison des petites pièces. Ne convient pas aux enfants de moins de 3 ans.

Ce produit est destiné à être utilisé à des fins éducatives dans les écoles et autres contenus pédagogiques sous la surveillance d'un instructeur adulte, tels que les équipements scientifiques.

• Protéger de la pluie, de l'humidité, des éclaboussures et des gouttes de liquides, des chocs et des abus, de la chaleur extrême et de la poussière.

La supervision et l'assistance d'un adulte sont nécessaires. Cet appareil ne doit être utilisé que par des enfants âgés de 8 ans et plus. Ne convient pas aux enfants de moins de 3 ans en raison des petites pièces et des composants - RISQUE D'ÉTOUFFEMENT PAR INGESTION. Lisez et suivez toutes les instructions du manuel avant d'utiliser l'appareil. Ce jouet contient de petites pièces et des éléments fonctionnels pointus. Tenir hors de portée des enfants de moins de 3 ans. 2 piles AA sont nécessaires (non incluses). Veuillez conserver les informations et le présent manuel pour référence ultérieure. Des instructions pour les parents sont incluses et doivent être respectées. Ne pas utiliser près de l'oreille ! Une mauvaise utilisation peut endommager l'ouïe. Le ventilateur volant peut être dangereux. Prenez suffisamment de distance lorsque vous activez le ventilateur.

Avant de procéder à une expérience, vérifiez que toutes les connexions électriques sont correctes avant d'insérer les piles et d'allumer l'appareil, sous peine d'endommager les composants ou la carte de circuit imprimé de l'appareil.KNS110

V. 01 – 07/02/2024 39 ©Velleman nv

Lorsque l'expérience est terminée, assurez-vous que les piles sont déconnectées et éteignez l'appareil avant d'enlever les fils. Ne pas appliquer à l'expérience d'autres composants ou pièces que ceux fournis dans ce kit. Le jouet ne doit pas être connecté à un nombre de sources d'alimentation supérieur à celui recommandé.

5. Lignes directrices générales

• Reportez-vous à la garantie de service et de qualité Velleman® qui figure aux dernières pages de ce manuel.

• Toute modification de l'appareil est interdite pour des raisons de sécurité. Les dommages causés par des modifications de l'appareil par l'utilisateur ne sont pas couverts par la garantie.

• N'utilisez l'appareil que pour l'usage auquel il est destiné. L'utilisation non autorisée de l'appareil annule la garantie.

• Les dommages causés par le non-respect de certaines directives de ce manuel ne sont pas couverts par la garantie et le revendeur n'acceptera aucune responsabilité pour les défauts ou problèmes qui pourraient en résulter.

• Ni Velleman group nv ni ses revendeurs ne peuvent être tenus responsables de tout dommage (extraordinaire, accidentel ou indirect) - de quelque nature que ce soit (financière, physique...) résultant de la possession, de l'utilisation ou de la défaillance de ce produit.

• Conservez ce manuel pour toute référence ultérieure.

6. Description du produit

Nous avons le plaisir de vous inviter à essayer ce kit de circuits électroniques prêt à l'emploi, adapté aux enfants de 8 ans et plus. "Vous serez étonné de découvrir ce que vous pouvez apprendre car l'expérience est un concept réaliste de l'électronique et de l'électricité. Elle vous permettra certainement d'apprendre les composants, circuits et théories électroniques nécessaires ainsi que les principes électroniques de base - électricité, tension, courant, résistance, magnétisme, autres circuits et théories électriques. Il n'y a pas de problème si vous n'avez aucune connaissance en électronique et que vous ne comprenez pas entièrement le fonctionnement de toutes les expériences. Une fois que vous aurez commencé, vous pourrez développer votre compréhension en expérimentant et peut-être en essayant quelques expériences intéressantes par vous-même. Ce kit de circuits électroniques contient plus de 18 expériences, et il est intelligemment conçu pour que la carte de circuit principal contienne tous les composants électroniques nécessaires. Tout ce que vous avez à faire est de connecter les fils selon la séquence de câblage de chaque expérience et de suivre les étapes une par une. Une fois connecté, le circuit s'activera et fonctionnera. N'oubliez pas qu'il ne s'agit pas d'une expérience unique. Plus vous passerez de temps à construire des expériences, plus vous acquerrez de connaissances. Vous ne vous ennuierez jamais, mais vous serez totalement engagé, car vous découvrirez de nouvelles expériences passionnantes pendant plusieurs années. EXPÉRIMENTATIONS

1. rotor (ventilateur volant)

2. circuit LED simple

3. rotor (ventilateur volant) et LED

4. LED rouge et verte

5. fonctionnement du circuit de base de la DEL

6. décharge des diodes et des condensateurs

7. LED Circuit "Porte ET

8. LED circuit "NOT Gate" (avec ventilateur volant pour plus d'excitation)

9. LED Circuit "OR Gate

10. circuit LED "NAND Gate" (avec ventilateur volant pour plus d'excitation)

11. LED Circuit "NOR Gate" (avec ventilateur volant pour plus d'excitation)

12. Contrôleur du temps

13. kit de formation au code morse

14. ventilateur à retardementKNS110

V. 01 – 07/02/2024 40 ©Velleman nv

15. ventilateur de type ralentisseur

16. ventilateur déclenché par microphone

17. LED et ventilateur en alternance

19. ventilateur à vitesse réglable

Amplificateur - Circuit électronique qui amplifie le signal qui lui est envoyé. Le composant amplificateur peut être un transistor, un tube à vide ou un dispositif magnétique approprié. Batterie - Source d'énergie. Elle contient des produits chimiques qui subissent une réaction chimique pour produire de l'électricité lorsqu'un circuit est connecté. Capacité - Mesure de la capacité d'un condensateur à stocker une charge électrique. Condensateur - Dispositif composé de deux conducteurs séparés par un isolant. Il est conçu pour stocker des charges électriques ou pour servir de filtre dans un circuit. IC (Integrated Circuit) - Petit dispositif électronique fabriqué à partir de matériaux semi-conducteurs et utilisé pour une variété de dispositifs, y compris les microprocesseurs, l'équipement électronique et les automobiles. Capteur de lumière - Il existe différents types de capteurs de lumière. Celui utilisé ici est un phototransistor. Lorsque la lumière tombe dessus, il est comme un interrupteur connecté et le courant peut alors passer à travers lui. Diode - Dispositif utilisé dans les circuits électriques pour permettre à un courant électrique de circuler dans un sens et le bloquer dans le sens inverse. Microphone - Appareil qui convertit le son en un signal électrique. Moteur - Dispositif qui convertit l'énergie électrique en mouvement mécanique. DEL (diode électroluminescente) - Une diode émet de la lumière lorsqu'elle est traversée par un courant. Résistance - Mesure du degré d'opposition d'un objet à un courant électrique qui le traverse. Résistance - Dispositif conçu pour offrir une résistance. Haut-parleur - Appareil qui transforme les signaux électriques en sons. Interrupteur - Dispositif permettant d'ouvrir et de fermer la source d'alimentation d'un circuit. Transistor - Dispositif semi-conducteur qui amplifie un signal et ouvre ou ferme un circuit. Table de vérité - Il s'agit d'une table mathématique utilisée pour calculer logiquement les valeurs d'une explication logique et comme procédure de décision. Résistance variable - Un type de résistance et un dispositif de résistance réglable dans le circuit électronique/électrique. Fil - Un conducteur qui conduit l'électricité. Connecter un fil revient à créer un chemin qui permet à l'électricité de circuler.

8. Informations sur la batterie

Utiliser 2 piles AA de 1,5 V (non incluses). Pour des performances optimales, utilisez toujours des piles neuves et retirez-les lorsqu'elles ne sont pas utilisées. Les piles doivent être insérées en respectant la polarité. Les piles non rechargeables ne doivent pas être rechargées. Les piles rechargeables ne doivent être chargées que sous la surveillance d'un adulte. Les piles rechargeables doivent être retirées du jouet avant d'être chargées. Les différents types de piles ou les piles neuves et usagées ne doivent pas être mélangés. Les piles épuisées doivent être retirées du jouet. Les bornes d'alimentation ne doivent pas être court-circuitées. Seules des piles de même type ou de type équivalent doivent être utilisées. Ne pas jeter les piles au feu. Ne pas mélanger des piles usagées et des piles neuves. Ne pas mélanger les piles alcalines, les piles carbone-zinc et les piles rechargeables.KNS110

V. 01 – 07/02/2024 41 ©Velleman nv

9. Séquence de câblage et connexion

Veillez à ce que tous les fils soient correctement connectés aux bornes à ressort numérotées de la carte de circuit imprimé principale, conformément à la séquence de câblage indiquée pour chaque expérience. Pliez la borne à ressort et insérez la partie brillante exposée du fil dans la borne à ressort. Assurez-vous que le fil est bien connecté à la borne à ressort. Par exemple, si la séquence de câblage est 4-33, 1-10-32-35, 2-12, connectez un fil entre la borne du ressort 4 et 33, puis connectez un fil entre la borne du ressort 1 et 10, puis un fil entre la borne du ressort 10 et 32, puis un fil entre la borne du ressort 32 et 35, et enfin connectez un fil entre la borne du ressort 2 et 12. Il s'agit d'un exemple à titre de référence uniquement, et non d'une connexion de circuit exacte dans l'expérience. Si le circuit ne fonctionne pas, vous pouvez vérifier la connexion du fil et de la borne à ressort, si elle n'est pas bien connectée ou si la partie en plastique isolée d'un fil est insérée dans la borne à ressort.

10. Caractéristiques des composants

Dans ce kit d'expérimentation, vous apprendrez la théorie des circuits de base, les caractéristiques du condensateur, du circuit intégré, de la DEL (diode électroluminescente), du capteur de lumière, de la résistance et du transistor. Vous apprendrez que lorsque le transistor et le condensateur fonctionnent ensemble, divers effets lumineux et sonores peuvent être produits dans différentes connexions de circuit. Le condensateur est un dispositif composé de deux conducteurs séparés par un isolant. Il est conçu pour stocker des charges électriques ou pour servir de filtre dans un circuit. C'est un composant couramment utilisé dans les circuits électroniques et électriques comme dispositif de stockage de l'énergie ou comme dispositif de filtrage pour éliminer les signaux électroniques bruyants ou de fréquence inutile. Il existe différents types de condensateurs conçus pour différentes applications électroniques/électriques. Condensateur électrolytique Symbole du circuit Le circuit intégré (CI) est un petit dispositif électronique composé de semi-conducteurs et utilisé pour une variété de dispositifs, y compris les microprocesseurs, l'équipement électronique et les automobiles. Les circuits intégrés sont constitués d'un grand nombre de transistors dans une "puce" (silicium). Il s'agit désormais d'un composant essentiel et couramment utilisé dans une grande variété d'applications, des jouets aux produits ménagers en passant par les équipements de pointe. Circuit intégré

La DEL (diode électroluminescente) est une diode qui émet de la lumière lorsqu'elle est traversée par un courant électrique. Les LED ont différentes couleurs de lumière qui dépendent du type de matériauxKNS110

V. 01 – 07/02/2024 42 ©Velleman nv

semi-conducteurs utilisés. Il s'agit d'un dispositif couramment utilisé dans les appareils d'éclairage des ménages et des véhicules. LED (diode électroluminescente) Symbole du circuit Le capteur de lumière est un dispositif qui réagit à la lumière. Il existe différents types de capteurs de lumière. Celui utilisé ici est un phototransistor. Lorsqu'il n'y a pas de lumière, le courant électrique ne peut pas passer à travers lui. Il est donc comme un interrupteur que l'on éteint. Lorsqu'il reçoit de la lumière, le courant électrique peut le traverser. Il est alors comme un interrupteur qui s'allume. C'est ainsi que l'on peut réaliser un circuit de contrôle de la lumière. La résistance utilise des anneaux de couleurs différentes pour représenter la valeur (résistance). Les 1er et 2ème anneaux représentent le chiffre. Le troisième anneau représente le multiplicateur comme indiqué dans le tableau. Le quatrième anneau représente la tolérance, c'est-à-dire la précision de la résistance. Exemple : Les anneaux de couleur sont Brun, Rouge, Brun et Or, ce qui représente une résistance de 120 ohms, avec une tolérance de 5 % (Ω).

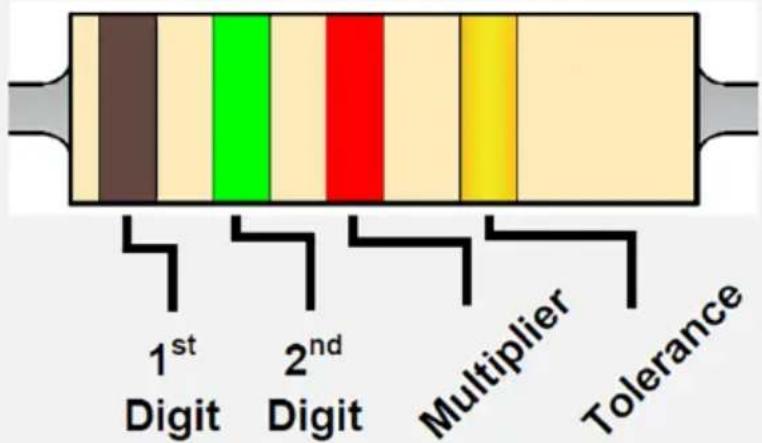

Code d'identification des couleurs

multiplicateur Tolérance Noir

Le transistor est un dispositif semi-conducteur utilisé pour amplifier un signal et pour l'ouvrir ou le fermer dans un circuit. Il existe deux types de transistors, à savoir le NPN et le PNP, dont le symbole de circuit est similaire. Le transistor est un dispositif fondamental couramment utilisé dans les équipements électroniques modernes. Il a la réponse la plus rapide et l'action la plus précise en tant qu'amplificateur et dispositif de commutation, et peut agir en tant que dispositif / composant individuel ou en tant que partie d'un circuit intégré (CI). Les circuits intégrés sont constitués de plus d'un millier ou d'un million de transistors. Transistor Symbole du circuit

Si vous avez déjà lu les informations ci-dessus et que vous souhaitez en savoir plus sur la connaissance des circuits électriques et sur l'utilité de leurs composants, nous allons réaliser les expériences suivantes.

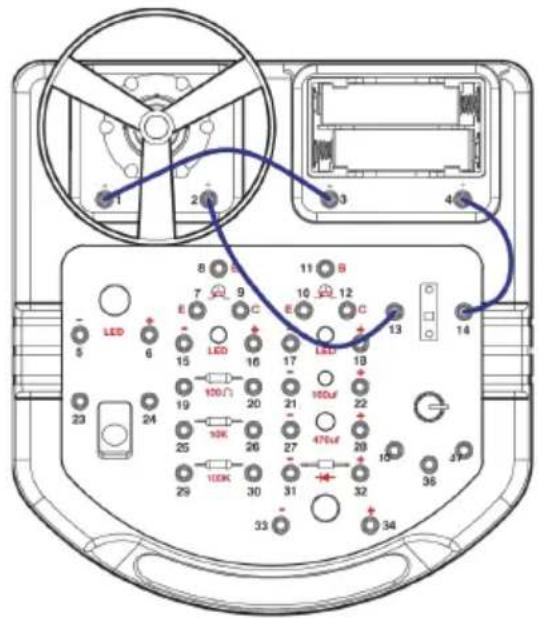

11.1 EXPÉRIMENTATION 1 - Rotor (ventilateur volant) - Contrôle de la lumière -

son musical Séquence de câblage

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. - Vous pouvez voir le ventilateur tourner. - Après quelques secondes, lorsque vous éteignez l'interrupteur principal, le ventilateur s'envole du moteur.

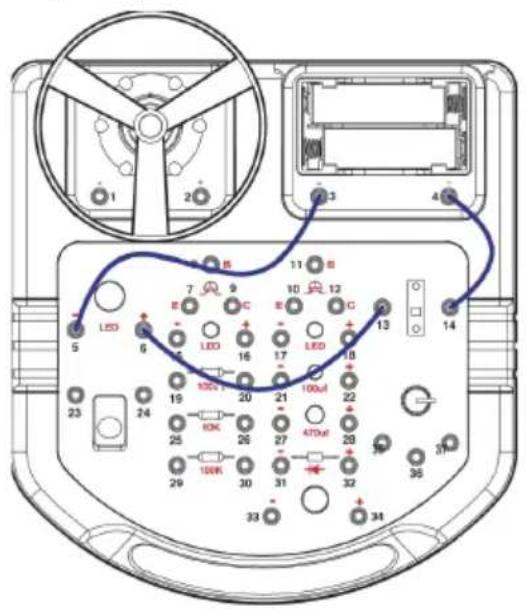

Séquence de câblage 4-14, 13-6, 5-3

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. - La LED s'allume comme une lumière.

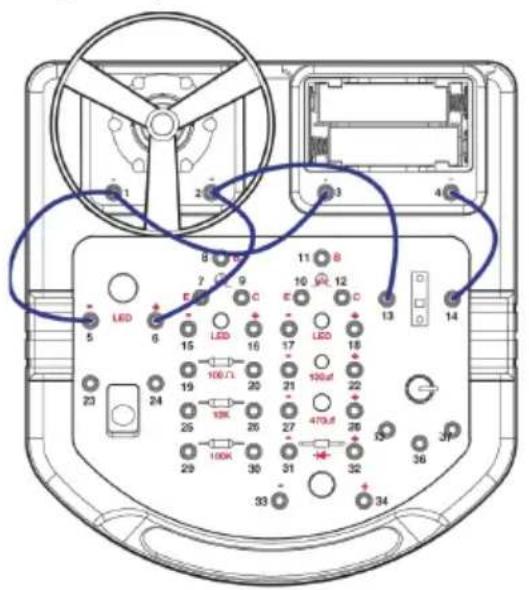

11.3 EXPÉRIMENTATION 3 - Rotor (ventilateur volant) et DEL

Séquence de câblage 4-14, 3-1-5, 13-2-6

- Enclencher l'interrupteur principal. Le ventilateur tourne et la LED s'allume faiblement. - Lorsque vous éteignez l'interrupteur principal, la LED s'éteint et le ventilateur s'envole du moteur. - Si vous retirez d'abord le ventilateur et que vous répétez l'expérience, la LED s'allumera cette fois-ci plus intensément.

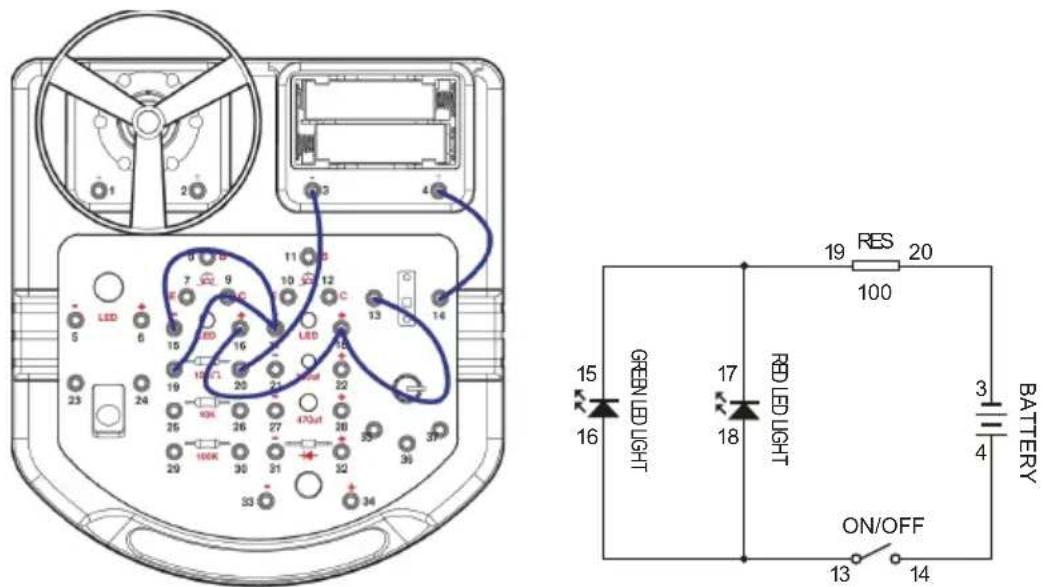

11.4 EXPÉRIMENTATION 4 - DEL rouge et verte

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal pour voir les deux DEL rouge et verte s'allumer. - Lorsque vous éteignez l'interrupteur principal, les deux LED s'éteignent.

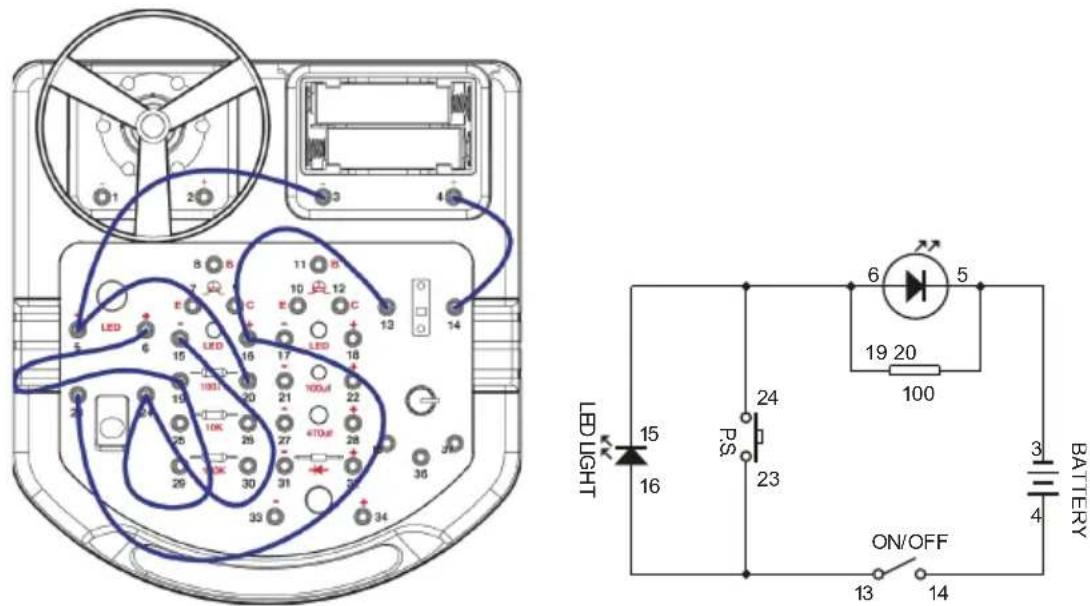

11.5 EXPÉRIMENTATION 5 - Fonctionnement du circuit de base de la DEL

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Allumez l'interrupteur principal. Vous verrez que la LED verte s'allume mais que la LED rouge ne s'allume pas. - Lorsque vous appuyez sur l'interrupteur, le voyant rouge s'allume mais le voyant vert s'éteint. BATTERY ON/OFF RES

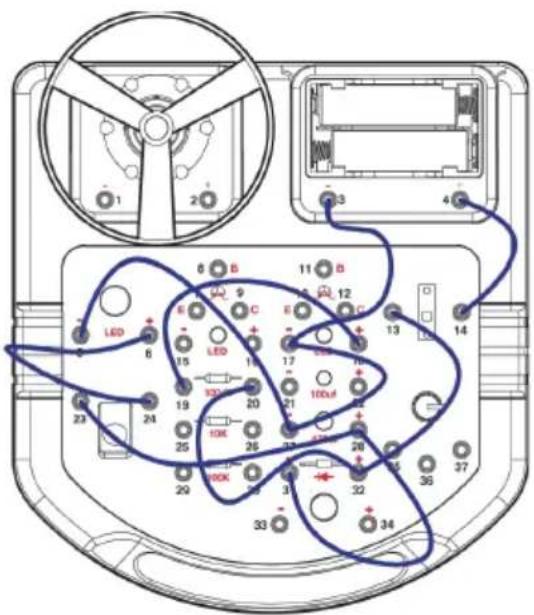

11.6 EXPÉRIMENTATION 6 - Décharge de diodes et de condensateurs

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. La petite LED rouge s'allume. Le courant provenant de la diode charge le condensateur en même temps. - Lorsque vous appuyez sur l'interrupteur, le grand voyant rouge s'allume. Relâchez l'interrupteur pour que la grande LED rouge s'éteigne. - Coupez maintenant l'interrupteur principal. Le petit voyant rouge s'éteint. Cependant, si vous appuyez sur l'interrupteur à ce moment-là, la grande LED rouge s'allumera pendant un court instant ! Cela est dû à la libération de la charge électrique stockée dans le condensateur.

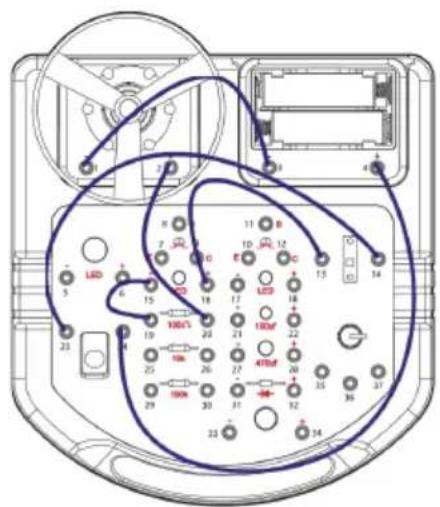

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Si vous n'enclenchez que l'interrupteur principal ou si vous n'appuyez que sur le bouton-poussoir, la LED ne s'allumera pas. - Si vous allumez l'interrupteur principal ET que vous appuyez simultanément sur l'interrupteur à poussoir, la LED s'allume. - C'est ce qu'on appelle une "porte ET". Les deux interrupteurs doivent être activés pour que la DEL s'allume.

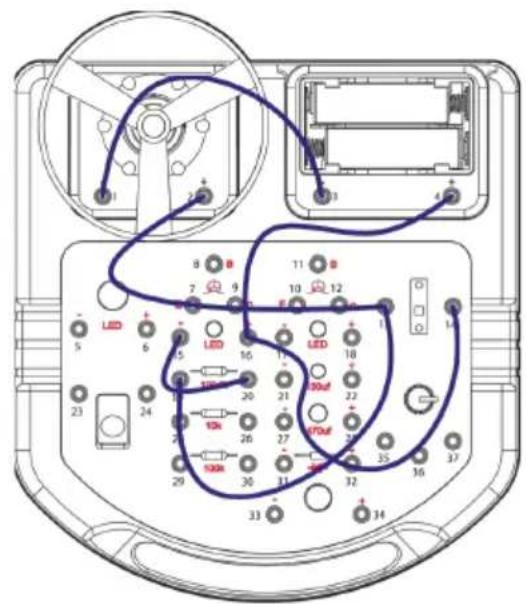

11.8 EXPÉRIMENTATION 8 - Circuit LED "NOT Gate" (avec ventilateur volant pour

plus d'excitation) Séquence de câblage 4-16-14, 3-1, 2-13-19, 20-15

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - La LED s'allume automatiquement même si l'interrupteur principal est éteint. - Lorsque vous enclenchez l'interrupteur principal, la LED s'éteint. - Pour la LED, on parle de "NOT Gate" - la LED s'allume lorsque l'interrupteur est éteint. La LED est éteinte lorsque l'interrupteur est activé. - Pour le plaisir, le ventilateur tourne lorsque la LED est éteinte ! Après quelques secondes, lorsque la LED est rallumée, le ventilateur s'envole du moteur !

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Pour allumer la LED, vous pouvez soit appuyer sur l'interrupteur à poussoir, soit enclencher l'interrupteur principal. - C'est ce qu'on appelle une "porte OR". L'activation de l'un ou l'autre des interrupteurs OU l'activation des deux interrupteurs activera la LED.

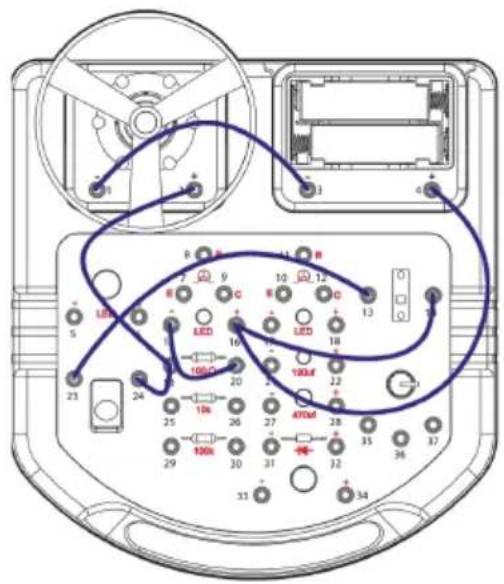

11.10 EXPÉRIMENTATION 10 - Circuit LED "NAND Gate" (avec ventilateur volant

pour plus d'excitation) Séquence de câblage 16-144-, 3-1, 2-19-24, 20-15, 13-23

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - La LED s'allume automatiquement. - La LED ne s'éteint que lorsque l'interrupteur à poussoir et l'interrupteur principal sont tous deux allumés. C'est ce qu'on appelle une "porte NAND". - La "porte NAND" est l'exact opposé de la "porte AND". - Pour le plaisir, le ventilateur tourne lorsque la LED est éteinte ! Après quelques secondes, lorsque la LED est rallumée, le ventilateur s'envole du moteur !

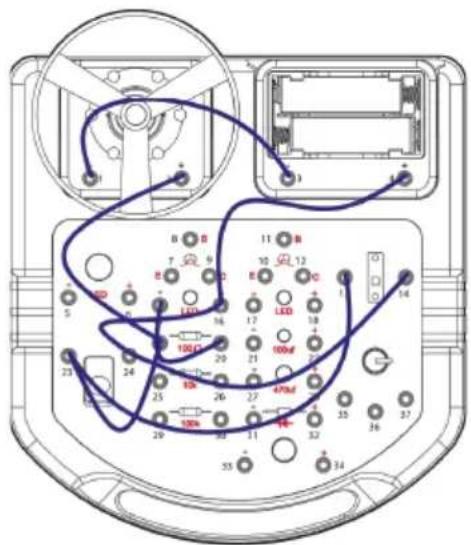

11.11 EXPÉRIMENTATION 11 - Circuit LED "NOR Gate" (avec ventilateur volant

pour plus d'excitation) Séquence de câblage -16-244-14, 3-1, 2-19-23-13, 20-15

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - La LED s'allume automatiquement. - Lorsque l'interrupteur principal et l'interrupteur poussoir sont tous deux éteints, la LED s'allume. Lorsque l'interrupteur principal ou l'interrupteur à poussoir est/sont activé(s), la LED est éteinte. C'est ce qu'on appelle une "porte NOR". - La "porte NOR" est l'exact opposé de la "porte OR". - Pour le plaisir, le ventilateur tourne lorsque la LED est éteinte ! Après quelques secondes, lorsque la LED est rallumée, le ventilateur s'envole du moteur !

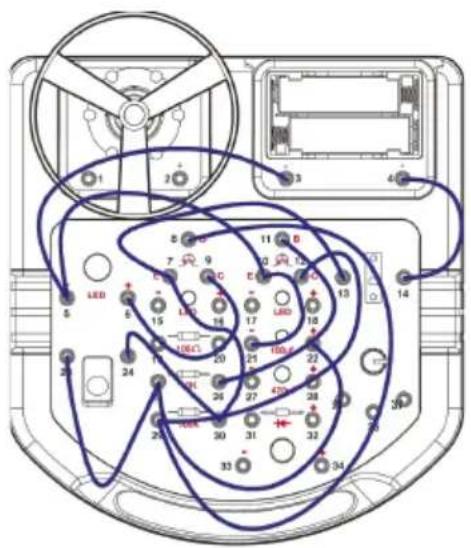

11.12 EXPÉRIMENTATION 12 - Contrôleur de temps

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. - En appuyant sur l'interrupteur, la LED s'allume. - Après avoir relâché l'interrupteur, attendez un peu et voyez. La lumière LED s'éteint progressivement.

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - En appuyant sur le bouton-poussoir, la LED clignote. C'est l'équivalent du code Morse - En apprenant la table de code morse, il est possible d'envoyer des messages la nuit.

11.14 EXPÉRIMENTATION 14 - Ventilateur à retardement

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. En raison du condensateur, le ventilateur ne tourne pas immédiatement. Le ventilateur commencera à tourner après un certain temps. REMARQUE : Si l'expérience ne fonctionne pas, il se peut que vous deviez d'abord "décharger" le condensateur. Pour ce faire, connectez n'importe quel fil aux bornes 21-22 pendant une seconde. De cette façon, l'électricité stockée dans le condensateur sera "déchargée" et l'expérience pourra à nouveau fonctionner.

11.15 EXPÉRIMENTATION 15 - Ventilateur de type ralentisseur

Séquence de câblage 4-14, 13-7-24, 23-25, 11-22-26, 1-3-10-21, 2-9, 8-12 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclenchez l'interrupteur principal. Lorsque vous appuyez sur l'interrupteur, le ventilateur se met à tourner. PNP NPN

- Lorsque vous relâchez l'interrupteur, le ventilateur ne s'arrête pas immédiatement, mais ralentit progressivement et s'arrête finalement.

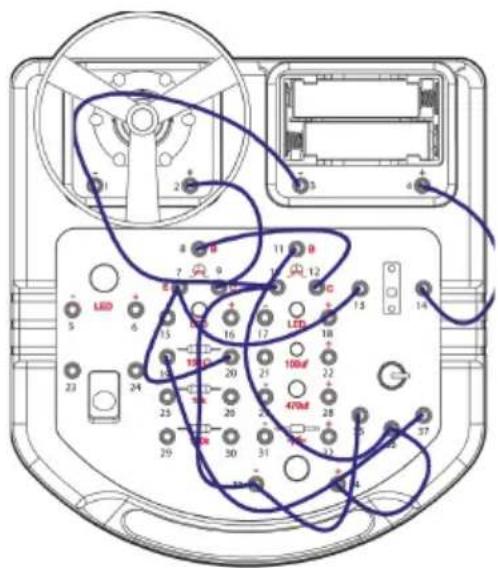

11.16 EXPÉRIMENTATION 16 - Ventilateur déclenché par un microphone

- Effectuez toutes les connexions de câblage comme indiqué dans la séquence. Régler la résistance variable à la valeur minimale en la tournant à fond dans le sens inverse des aiguilles d'une montre. - Allumez l'interrupteur principal et réglez la résistance variable sur une position qui ne déclenche pas la rotation du ventilateur. S'il tourne déjà, éteignez l'interrupteur principal et réglez légèrement la résistance variable, puis rallumez l'interrupteur principal pour voir. Vous devrez faire plusieurs essais avant de trouver la bonne position qui empêchera le ventilateur de tourner. - Si vous avez correctement trouvé la bonne position, le fait de souffler près du microphone ou de taper sur le microphone déclenchera le ventilateur !

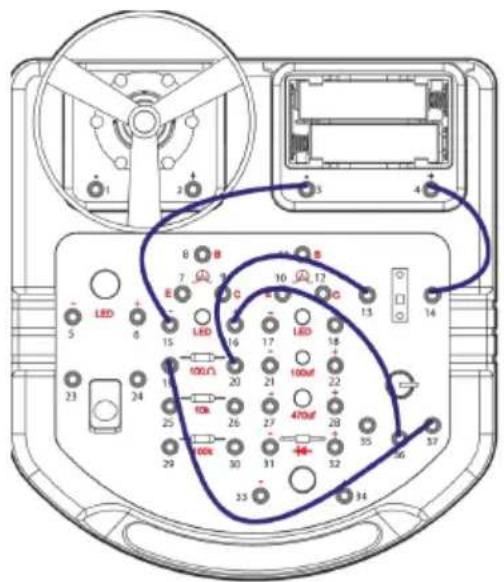

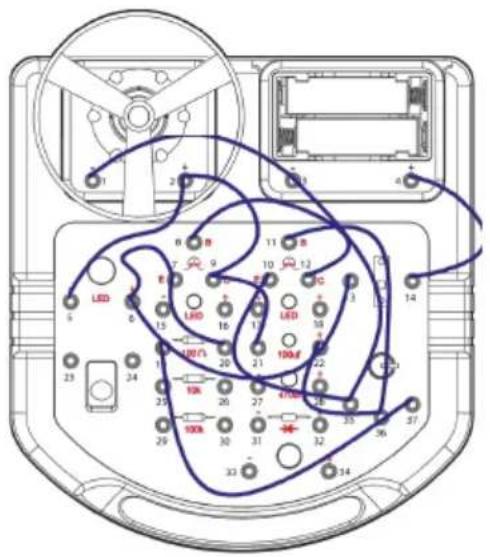

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclenchez l'interrupteur principal et essayez de régler lentement la résistance variable. - La LED et le ventilateur sont activés alternativement. - La fréquence alternative des deux dispositifs dépend de la valeur de réglage de la résistance variable.

Séquence de câblage 4-14, 13-20, 19-37, 16-36, 3-15

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. - En ajustant la résistance variable, vous pouvez régler la luminosité de la LED. PNP NPN

11.19 EXPÉRIMENTATION 19 - Ventilateur à vitesse réglable

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. - En ajustant la résistance variable, vous pouvez régler la vitesse de rotation du ventilateur.

Le copyright de ce manuel est la propriété de Velleman nv. Tous les droits mondiaux sont réservés. Aucune partie de ce manuel ne peut être copiée, reproduite, traduite ou réduite sur un support électronique ou autre sans l'accord écrit préalable du détenteur des droits d'auteur.
