Qu'est-ce que le VELLEMAN KNS120 ?

Le VELLEMAN KNS120 est un produit de la marque Velleman, souvent utilisé pour des applications en électronique ou en modélisme.

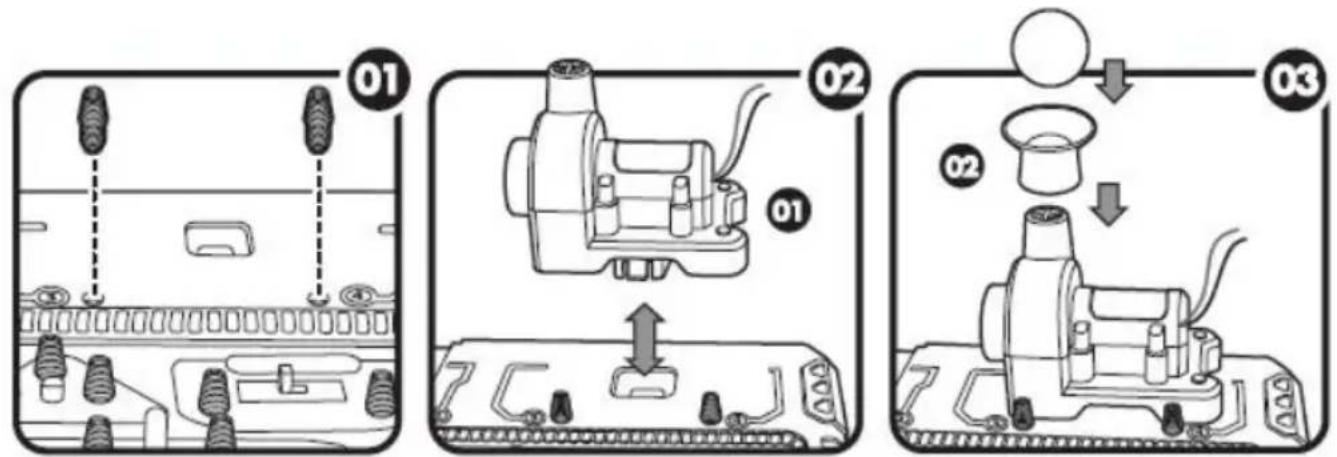

Comment assembler le VELLEMAN KNS120 ?

Pour assembler le VELLEMAN KNS120, suivez les instructions fournies dans le manuel d'utilisation et assurez-vous de disposer de tous les composants nécessaires.

Le VELLEMAN KNS120 ne fonctionne pas, que dois-je faire ?

Vérifiez d'abord les connexions électriques et assurez-vous que l'alimentation est correctement branchée. Si le problème persiste, consultez le manuel pour des solutions de dépannage.

Comment entretenir le VELLEMAN KNS120 ?

Pour maintenir votre VELLEMAN KNS120 en bon état, nettoyez-le régulièrement avec un chiffon doux et évitez l'exposition à l'humidité.

Où puis-je trouver des pièces de rechange pour le VELLEMAN KNS120 ?

Les pièces de rechange pour le VELLEMAN KNS120 peuvent être trouvées chez des revendeurs agréés, en ligne ou directement auprès de Velleman.

Le VELLEMAN KNS120 est-il compatible avec d'autres équipements ?

La compatibilité du VELLEMAN KNS120 dépend de l'équipement que vous utilisez. Consultez le manuel d'utilisation pour plus de détails sur les compatibilités.

Où puis-je trouver le manuel d'utilisation du VELLEMAN KNS120 ?

Le manuel d'utilisation du VELLEMAN KNS120 est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de Velleman.

Quelle est la garantie du VELLEMAN KNS120 ?

La garantie du VELLEMAN KNS120 dépend du vendeur et des conditions d'achat. Vérifiez les informations de garantie fournies lors de l'achat.

Y a-t-il un service client pour le VELLEMAN KNS120 ?

Oui, Velleman offre un service client. Vous pouvez les contacter via leur site web pour toute question ou problème concernant le VELLEMAN KNS120.

MODE D'EMPLOI KNS120 VELLEMAN

A tous les résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l'élimination de l'appareil après son cycle de vie pourrait nuire à l'environnement. Ne jetez pas l'appareil (ou les piles) avec les déchets municipaux non triés ; il doit être confié à une entreprise spécialisée pour être recyclé. Cet appareil doit être retourné à votre distributeur ou à un service de recyclage local. Respectez les règles environnementales locales. En cas de doute, contactez les autorités locales chargées de l'élimination des déchets.

Merci d'avoir choisi Velleman ! Veuillez lire attentivement le manuel avant de mettre cet appareil en service. Si l'appareil a été endommagé pendant le transport, ne l'installez pas, ne l'utilisez pas et contactez votre revendeur.

2. Consignes de sécurité

Lisez et comprenez ce manuel et tous les signes de sécurité avant d'utiliser cet appareil.

Risque d'étouffement en raison des petites pièces. Ne convient pas aux enfants de moins de 3 ans.

Ce produit est destiné à être utilisé à des fins éducatives dans les écoles et autres contenus pédagogiques sous la surveillance d'un instructeur adulte, tels que les équipements scientifiques.

• Protéger de la pluie, de l'humidité, des éclaboussures et des gouttes de liquides, des chocs et des abus, de la chaleur extrême et de la poussière.

La supervision et l'assistance d'un adulte sont nécessaires. Cet appareil ne doit être utilisé que par des enfants âgés de 8 ans et plus. Ne convient pas aux enfants de moins de 3 ans en raison des petites pièces et des composants - RISQUE D'ÉTOUFFEMENT PAR INGESTION. Lisez et suivez toutes les instructions du manuel avant d'utiliser l'appareil. Ce jouet contient de petites pièces et des éléments fonctionnels pointus. Tenir hors de portée des enfants de moins de 3 ans. 2 piles AA sont nécessaires (non incluses). Veuillez conserver les informations et le présent manuel pour référence ultérieure. Des instructions pour les parents sont incluses et doivent être respectées. Ne pas utiliser près de l'oreille ! Une mauvaise utilisation peut endommager l'ouïe.

Avant de procéder à une expérience, vérifiez que toutes les connexions électriques sont correctes avant d'insérer les piles et d'allumer l'appareil, sous peine d'endommager les composants ou la carte de circuit imprimé de l'appareil. Lorsque l'expérience est terminée, assurez-vous que les piles sont déconnectées et éteignez l'appareil avant d'enlever les fils. Ne pas appliquer à l'expérience d'autres composants ou pièces que ceux fournis dans ce kit.User manual

V. 01 – 07/02/2024 43 ©Velleman nv

Le jouet ne doit pas être connecté à un nombre de sources d'alimentation supérieur à celui recommandé. Les cheveux peuvent s'emmêler si la tête de l'enfant est trop proche de l'unité motorisée de ce jouet. Ce jouet contient des pointes acérées fonctionnelles sur les fils et les câbles des composants, qui doivent être manipulés avec précaution.

5. Lignes directrices générales

• Reportez-vous à la garantie de service et de qualité Velleman® qui figure aux dernières pages de ce manuel.

• Toute modification de l'appareil est interdite pour des raisons de sécurité. Les dommages causés par des modifications de l'appareil par l'utilisateur ne sont pas couverts par la garantie.

• N'utilisez l'appareil que pour l'usage auquel il est destiné. L'utilisation non autorisée de l'appareil annule la garantie.

• Les dommages causés par le non-respect de certaines directives de ce manuel ne sont pas couverts par la garantie et le revendeur n'acceptera aucune responsabilité pour les défauts ou problèmes qui pourraient en résulter.

• Ni Velleman group nv ni ses revendeurs ne peuvent être tenus responsables de tout dommage (extraordinaire, accidentel ou indirect) - de quelque nature que ce soit (financière, physique...) résultant de la possession, de l'utilisation ou de la défaillance de ce produit.

• Conservez ce manuel pour toute référence ultérieure.

6. Description du produit

Nous avons le plaisir de vous inviter à essayer ce kit de circuits électroniques prêt à l'emploi, adapté aux enfants de 8 ans et plus. "Vous serez étonné de découvrir ce que vous pouvez apprendre car l'expérience est un concept réaliste de l'électronique et de l'électricité. Elle vous permettra certainement d'apprendre les composants, circuits et théories électroniques nécessaires ainsi que les principes électroniques de base - électricité, tension, courant, résistance, magnétisme, autres circuits et théories électriques. Il n'y a pas de problème si vous n'avez aucune connaissance en électronique et que vous ne comprenez pas entièrement le fonctionnement de toutes les expériences. Une fois que vous aurez commencé, vous pourrez développer votre compréhension en expérimentant et peut-être en essayant quelques expériences intéressantes par vous-même. Ce kit de circuits électroniques contient plus de 25 expériences, et il est intelligemment conçu pour que la carte de circuit principal contienne tous les composants électroniques nécessaires. Tout ce que vous avez à faire est de connecter les fils selon la séquence de câblage de chaque expérience et de suivre les étapes une par une. Une fois connecté, le circuit s'activera et fonctionnera. N'oubliez pas qu'il ne s'agit pas d'une expérience unique. Plus vous passerez de temps à construire les expériences, plus vous acquerrez de connaissances. Vous ne vous ennuierez jamais, mais vous serez totalement impliqué car vous découvrirez de nouvelles expériences passionnantes pendant plusieurs années. EXPÉRIMENTATIONS

3. 2 LED en connexion parallèle

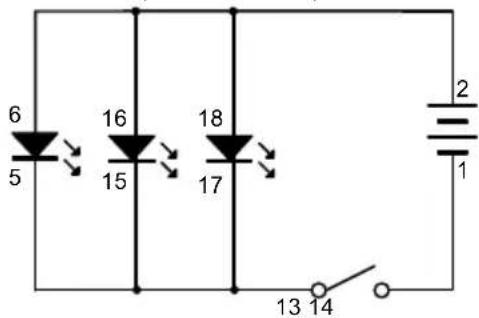

4. 3 LED en connexion parallèle

5. ventilateur (boule flottante) et LED avec interrupteurs séparés

6. Fonctionnement du circuit de base des diodes électroluminescentes

7. démonstration de la résistance et du courant

8. démonstration de la résistance variable

9. démonstration de la fonction du condensateur

10. décharge des diodes et des condensateurs

11. circuit "porte ET" pour la DEL

12. circuit "OR Gate" pour LED

13. circuit "NOT Gate" pour LED (avec boule flottante pour plus d'excitation)

14. circuit "NAND Gate" pour LED (avec boule flottante pour plus d'excitation)User manual

V. 01 – 07/02/2024 44 ©Velleman nv

15. circuit "NOR Gate" pour LED (avec boule flottante pour plus d'excitation)

16. une démonstration simple du capteur de lumière

17. démonstration simple d'une fonction du transistor PNP

18.une démonstration simple d'une fonction du transistor NPN

19. retard de l'allumage de la LED

20. LED d'extinction retardée

21. ventilateur de contrôle de la lumière (type lumière)

22. ventilateur de contrôle de la lumière (type sombre)

23. LED et soufflerie en alternance

24. ventilateur à vitesse réglable

25. Indicateur de connexion

26. commande manuelle arrêt et reprise du ventilateur

Amplificateur - Circuit électronique qui amplifie le signal qui lui est envoyé. Le composant amplificateur peut être un transistor, un tube à vide ou un dispositif magnétique approprié. Batterie - Source d'énergie. Elle contient des produits chimiques qui subissent une réaction chimique pour produire de l'électricité lorsqu'un circuit est connecté. Capacité - Mesure de la capacité d'un condensateur à stocker une charge électrique. Condensateur - Dispositif composé de deux conducteurs séparés par un isolant. Il est conçu pour stocker des charges électriques ou pour servir de filtre dans un circuit. IC (Integrated Circuit) - Petit dispositif électronique fabriqué à partir de matériaux semi-conducteurs et utilisé pour une variété de dispositifs, y compris les microprocesseurs, l'équipement électronique et les automobiles. Capteur de lumière - Il existe différents types de capteurs de lumière. Celui utilisé ici est un phototransistor. Lorsque la lumière tombe dessus, il est comme un interrupteur connecté et le courant peut alors passer à travers lui. Diode - Dispositif utilisé dans les circuits électriques pour permettre à un courant électrique de circuler dans un sens et le bloquer dans le sens inverse. Microphone - Appareil qui convertit le son en un signal électrique. Moteur - Dispositif qui convertit l'énergie électrique en mouvement mécanique. DEL (diode électroluminescente) - Une diode émet de la lumière lorsqu'elle est traversée par un courant. Résistance - Mesure du degré d'opposition d'un objet à un courant électrique qui le traverse. Résistance - Dispositif conçu pour offrir une résistance. Haut-parleur - Appareil qui transforme les signaux électriques en sons. Interrupteur - Dispositif permettant d'ouvrir et de fermer la source d'alimentation d'un circuit. Transistor - Dispositif semi-conducteur qui amplifie un signal et ouvre ou ferme un circuit. Table de vérité - Il s'agit d'une table mathématique utilisée pour calculer logiquement les valeurs d'une explication logique et comme procédure de décision. Résistance variable - Un type de résistance et un dispositif de résistance réglable dans le circuit électronique/électrique. Fil - Un conducteur qui conduit l'électricité. Connecter un fil revient à créer un chemin qui permet à l'électricité de circuler.

8. Informations sur la batterie

Utiliser 2 piles AA de 1,5 V (non incluses). Pour des performances optimales, utilisez toujours des piles neuves et retirez-les lorsqu'elles ne sont pas utilisées. Les piles doivent être insérées en respectant la polarité. Les piles non rechargeables ne doivent pas être rechargées. Les piles rechargeables ne doivent être chargées que sous la surveillance d'un adulte. Les piles rechargeables doivent être retirées du jouet avant d'être chargées. Les différents types de piles ou les piles neuves et usagées ne doivent pas être mélangés. Les piles épuisées doivent être retirées du jouet. Les bornes d'alimentation ne doivent pas être court-circuitées.User manual

V. 01 – 07/02/2024 45 ©Velleman nv

Seules des piles de même type ou de type équivalent doivent être utilisées. Ne pas jeter les piles au feu. Ne pas mélanger des piles usagées et des piles neuves. Ne pas mélanger les piles alcalines, les piles carbone-zinc et les piles rechargeables.

9. Séquence de câblage et connexion

Veillez à ce que tous les fils soient correctement connectés aux bornes à ressort numérotées de la carte de circuit imprimé principale, conformément à la séquence de câblage indiquée pour chaque expérience. Pliez la borne à ressort et insérez la partie brillante exposée du fil dans la borne à ressort. Assurez-vous que le fil est bien connecté à la borne à ressort. Par exemple, si la séquence de câblage est 4-33, 1-10-32-35, 2-12, connectez un fil entre la borne du ressort 4 et 33, puis connectez un fil entre la borne du ressort 1 et 10, puis un fil entre la borne du ressort 10 et 32, puis un fil entre la borne du ressort 32 et 35, et enfin connectez un fil entre la borne du ressort 2 et 12. Il s'agit d'un exemple à titre de référence uniquement, et non d'une connexion de circuit exacte dans l'expérience. Si le circuit ne fonctionne pas, vous pouvez vérifier la connexion du fil et de la borne à ressort, si elle n'est pas bien connectée ou si la partie en plastique isolée d'un fil est insérée dans la borne à ressort.

10. Caractéristiques des composants

Dans ce kit d'expérimentation, vous apprendrez la théorie des circuits de base, les caractéristiques du condensateur, du circuit intégré, de la DEL (diode électroluminescente), du capteur de lumière, de la résistance et du transistor. Vous apprendrez que lorsque le transistor et le condensateur fonctionnent ensemble, divers effets lumineux et sonores peuvent être produits dans différentes connexions de circuit. Le condensateur est un dispositif composé de deux conducteurs séparés par un isolant. Il est conçu pour stocker des charges électriques ou pour servir de filtre dans un circuit. C'est un composant couramment utilisé dans les circuits électroniques et électriques comme dispositif de stockage de l'énergie ou comme dispositif de filtrage pour éliminer les signaux électroniques bruyants ou de fréquence inutile. Il existe différents types de condensateurs conçus pour différentes applications électroniques/électriques. Condensateur électrolytique Symbole du circuit Le circuit intégré (CI) est un petit dispositif électronique composé de semi-conducteurs et utilisé pour une variété de dispositifs, y compris les microprocesseurs, l'équipement électronique et les automobiles. Les circuits intégrés sont constitués d'un grand nombre de transistors dans une "puce" (silicium). Il s'agit désormais d'un composant essentiel et couramment utilisé dans une grande variété d'applications, des jouets aux produits ménagers en passant par les équipements de pointe. Circuit intégréUser manual

La DEL (diode électroluminescente) est une diode qui émet de la lumière lorsqu'elle est traversée par un courant électrique. Les LED ont différentes couleurs de lumière qui dépendent du type de matériaux semi-conducteurs utilisés. Il s'agit d'un dispositif couramment utilisé dans les appareils d'éclairage des ménages et des véhicules. LED (diode électroluminescente) Symbole du circuit Le capteur de lumière est un dispositif qui réagit à la lumière. Il existe différents types de capteurs de lumière. Celui utilisé ici est un phototransistor. Lorsqu'il n'y a pas de lumière, le courant électrique ne peut pas passer à travers lui. Il est donc comme un interrupteur que l'on éteint. Lorsqu'il reçoit de la lumière, le courant électrique peut le traverser. Il est alors comme un interrupteur qui s'allume. C'est ainsi que l'on peut réaliser un circuit de contrôle de la lumière. Symbole du circuitUser manual

V. 01 – 07/02/2024 47 ©Velleman nv

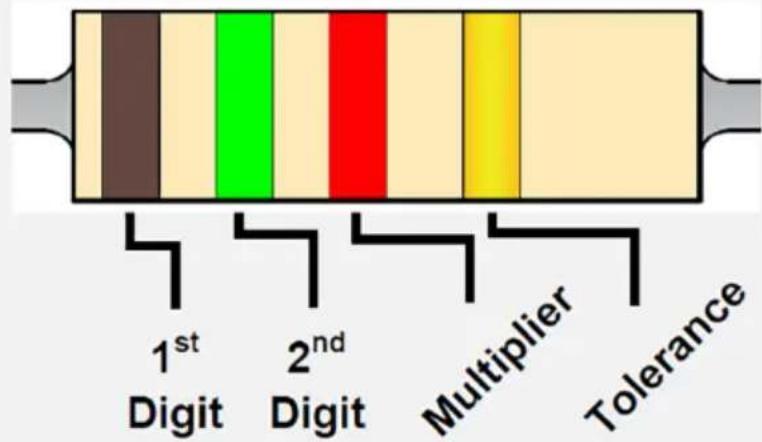

La résistance utilise des anneaux de couleurs différentes pour représenter la valeur (résistance). Les 1er et 2ème anneaux représentent le chiffre. Le troisième anneau représente le multiplicateur comme indiqué dans le tableau. Le quatrième anneau représente la tolérance, c'est-à-dire la précision de la résistance. Exemple : Les anneaux de couleur sont Brun, Rouge, Brun et Or, ce qui représente une résistance de 120 ohms, avec une tolérance de 5 % (Ω).

Code d'identification des couleurs

multiplicateur Tolérance Noir

Le transistor est un dispositif semi-conducteur utilisé pour amplifier un signal et pour l'ouvrir ou le fermer dans un circuit. Il existe deux types de transistors, à savoir le NPN et le PNP, dont le symbole de circuit est similaire. Le transistor est un dispositif fondamental couramment utilisé dans les équipements électroniques modernes. Il a la réponse la plus rapide et l'action la plus précise en tant qu'amplificateur et dispositif de commutation, et peut agir en tant que dispositif / composant individuel ou en tant que partie d'un circuit intégré (CI). Les circuits intégrés sont constitués de plus d'un millier ou d'un million de transistors. Transistor Symbole du circuitUser manual

V. 01 – 07/02/2024 48 ©Velleman nv

Si vous avez déjà lu les informations ci-dessus et que vous souhaitez en savoir plus sur la connaissance des circuits électriques et sur l'utilité de leurs composants, nous allons réaliser les expériences suivantes. Le moteur est un dispositif qui produit un mouvement de rotation lorsqu'il est alimenté en électricité. Par analogie, la batterie est comme une pompe qui fait passer de l'eau dans les piles (fils). Lorsqu'un circuit est connecté, l'électricité peut y circuler. L'électricité qui circule est appelée courant. Un courant est un flux de charges électriques. L'intensité d'un courant est la quantité de charge électrique qui circule dans le fil en une seconde. Un autre terme courant que l'on entend souvent à propos de l'électricité est la tension. La tension fait référence à l'énergie électrique par unité de charge. Il s'agit de l'énergie électrique de chaque unité de charge électrique transportée.

Séquence de câblage 2-14, 13-4, 1-3

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. - La soufflerie est en marche ! Placez la balle en l'air pour la voir flotter !

12.2 EXPÉRIMENTATION Circuit LED simple

Séquence de câblage 2-6, 5-14, 13-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. - Le voyant s'allume pour indiquer l'éclairage.

Séquence de câblage 2-18-16, 17-15-13, 14-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclenchez l'interrupteur principal pour voir les deux DEL s'allumer. - Lorsque vous éteignez l'interrupteur principal, les deux LED s'éteignent.

Séquence de câblage 2-18-16-6, 5-15-17-13, 14-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclenchez l'interrupteur principal pour voir tous les voyants s'allumer. - Lorsque vous éteignez l'interrupteur principal, toutes les LED s'éteignent.

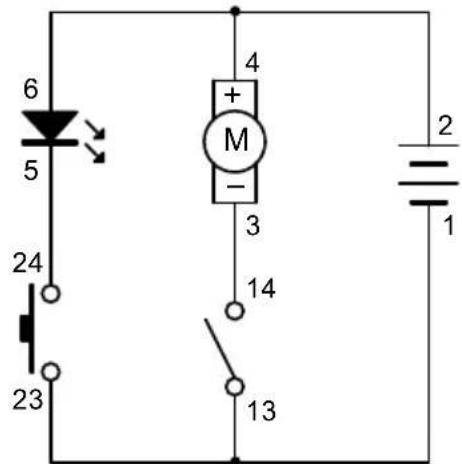

12.5 EXPÉRIMENTATION 5 - Souffleur (balle flottante) et LED avec interrupteurs

séparés Séquence de câblage 2-4-6, 5-24, 3-14, 13-23-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. La soufflerie se déclenche. - Appuyez sur le bouton-poussoir, la LED s'allume. - Le ventilateur et la LED sont contrôlés par des interrupteurs distincts. Ils peuvent donc être allumés et éteints séparément.

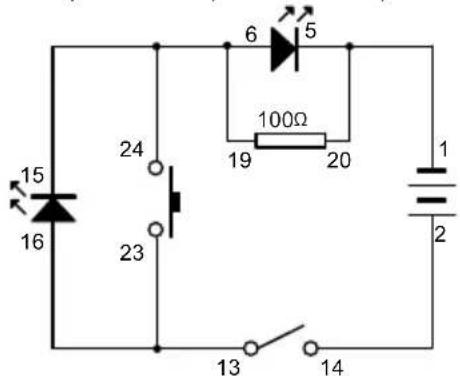

12.6 EXPÉRIMENTATION 6 - Fonctionnement du circuit de base des DEL

Séquence de câblage 2-14, 13-16-23, 24-19-15-6, 5-20-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence.

- Enclenchez l'interrupteur principal. Vous verrez que le petit voyant s'allume, mais pas le grand. - Lorsque vous appuyez sur l'interrupteur, le grand voyant s'allume mais le petit voyant s'éteint.

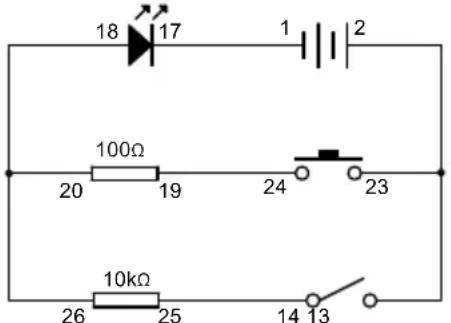

12.7 EXPÉRIMENTATION 7 - Démonstration de la résistance et du courant

Séquence de câblage 2-23-13, 14-25, 24-19, 20-26-18, 17-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. La LED s'allume faiblement. - Coupez l'interrupteur principal pour l'éteindre. - Appuyez sur l'interrupteur. La LED s'allume plus intensément. - Comme le chemin de l'interrupteur principal a une résistance plus grande, le courant qui passe par ce chemin sera plus faible et, par conséquent, la DEL sera moins brillante. D'autre part, le chemin de l'interrupteur à poussoir a une résistance plus petite, de sorte que le courant à travers ce chemin sera plus élevé, et la LED sera plus lumineuse.

Séquence de câblage 2-13, 14-35, 36-16, 15-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. - En ajustant la résistance variable, la quantité de courant dans le circuit peut être ajustée, ce qui permet de modifier la luminosité de la LED.

12.9 EXPÉRIMENTATION 9 - Démonstration de la fonction du condensateur

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. Il semble que rien ne se passe. En fait, le condensateur est en train de se charger. - Après 1 à 2 secondes, éteignez l'interrupteur principal. Le condensateur est chargé et stocke une petite quantité d'électricité. - Appuyez sur l'interrupteur. L'électricité stockée dans le condensateur est immédiatement libérée et la LED s'allume pendant un court instant !

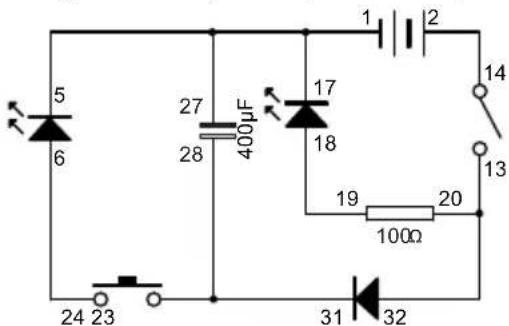

12.10 EXPÉRIMENTATION 10 - Décharge de diodes et de condensateurs

Séquence de câblage 2-14, 13-32-20, 19-18, 17-1-5-27, 28-31-23, 24-6 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. La LED rouge s'allume. Le courant passant par la diode charge simultanément le condensateur. - Lorsque vous appuyez sur l'interrupteur, la LED jaune s'allume. Relâchez l'interrupteur pour que la LED jaune s'éteigne. - Coupez maintenant l'interrupteur principal. Le voyant rouge s'éteint. Si vous appuyez sur l'interrupteur à ce moment-là, la DEL jaune s'allumera pendant un bref instant en raison de la libération de la charge électrique stockée dans le condensateur. Cependant, la LED rouge ne s'allumera pas du tout car la diode a bloqué le courant du condensateur qui est dans une direction opposée.

Séquence de câblage 2-24, 23-14, 13-16, 15-19, 20-4, 3-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Si vous n'enclenchez que l'interrupteur principal ou si vous n'appuyez que sur le bouton-poussoir, la LED ne s'allumera pas. - Si vous allumez l'interrupteur principal ET que vous appuyez simultanément sur l'interrupteur à poussoir, la LED s'allume. - C'est ce qu'on appelle une "porte ET". Les deux interrupteurs doivent être activés pour que la DEL s'allume. A ET B = C

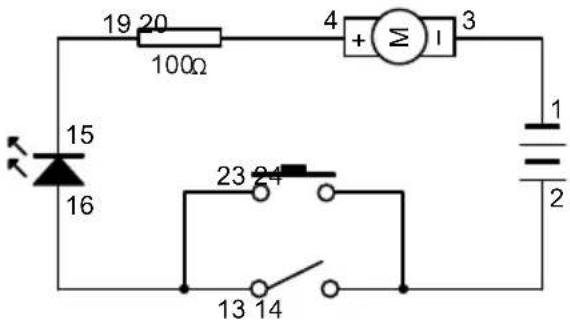

Séquence de câblage 24-142-, 13-23-16, 15-19, 20-4, 3-1, - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Pour allumer la LED, vous pouvez soit appuyer sur l'interrupteur à poussoir, soit enclencher l'interrupteur principal. - C'est ce qu'on appelle une "porte OR". L'activation de l'un ou l'autre des interrupteurs OU l'activation des deux interrupteurs activera la LED. A OU B = C

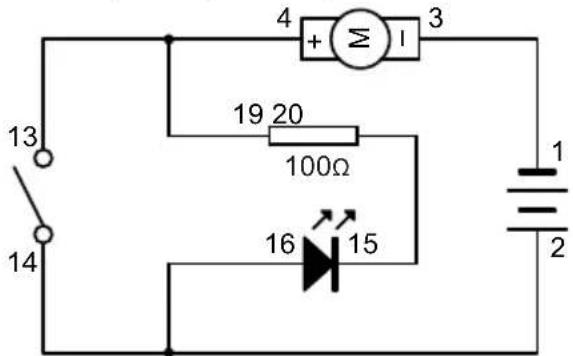

12.13 EXPÉRIMENTATION 13 - Circuit "NOT Gate" pour LED (avec une boule

flottante pour plus d'excitation) Séquence de câblage 2-14-16, 15-20, 19-13-4, 3-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - La LED s'allume automatiquement même si l'interrupteur principal est éteint. - Lorsque vous enclenchez l'interrupteur principal, la LED s'éteint. - Pour la LED, on parle de "NOT Gate" - la LED s'allume lorsque l'interrupteur est éteint. La LED est éteinte lorsque l'interrupteur est activé. - Pour ajouter un élément amusant, la soufflerie se déclenche lorsque la LED est éteinte !

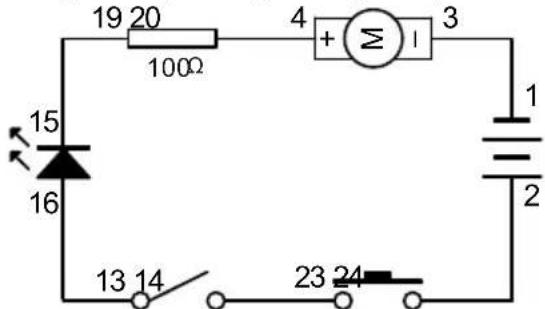

12.14 EXPÉRIMENTATION 14 - Circuit "NAND Gate" pour LED (avec boule flottante

pour plus d'excitation) Séquence de câblage 2-14-16, 15-20, 13-23, 24-19-4, 3-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - La LED s'allume automatiquement. - La LED ne s'éteint que lorsque l'interrupteur à poussoir et l'interrupteur principal sont tous deux allumés. C'est ce qu'on appelle une "porte NAND". - La "porte NAND" est l'exact opposé de la "porte AND". - Pour ajouter un élément amusant, la soufflerie se déclenche lorsque la LED est éteinte !

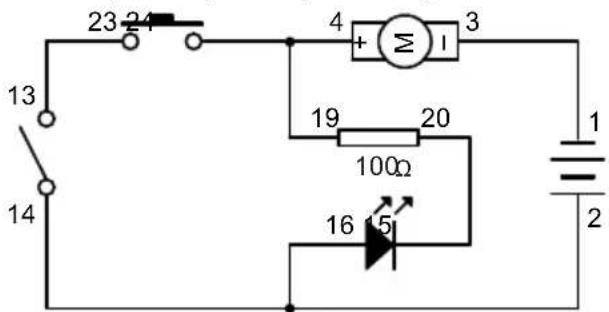

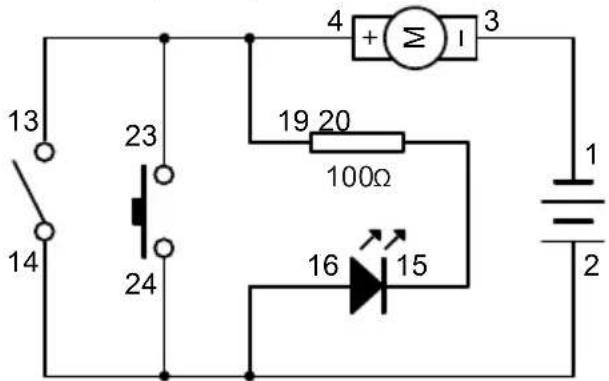

12.15 EXPÉRIMENTATION 15 - Circuit "NOR Gate" pour LED (avec boule flottante

pour plus d'excitation) Séquence de câblage -24-142-16, 15-20, 19-23-13-4, 3-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - La LED s'allume automatiquement. - Lorsque l'interrupteur principal et l'interrupteur poussoir sont tous deux éteints, la LED s'allume. Lorsque l'interrupteur principal ou l'interrupteur à poussoir est/sont activé(s), la LED est éteinte. C'est ce qu'on appelle une "porte NOR". - La "porte NOR" est l'exact opposé de la "porte OR". - Pour ajouter un élément amusant, la soufflerie se déclenche lorsque la LED est éteinte !

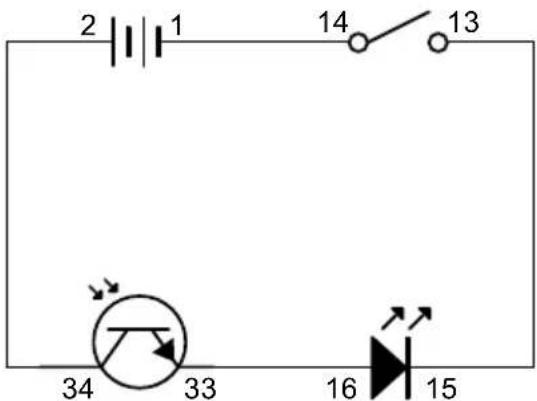

12.16 EXPÉRIMENTATION 16 - Démonstration simple du capteur de lumière

Séquence de câblage 2-34, 33-16, 15-13, 14-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclenchez l'interrupteur principal. Vous remarquerez peut-être que la DEL s'allume très faiblement. Cela indique qu'elle n'est traversée que par une très faible quantité de courant. Cela dépend de l'intensité de la lumière qui tombe sur le capteur de lumière. Si vous réalisez cette expérience dans un endroit plus sombre, il se peut que la DEL ne s'allume pas du tout. - Si vous utilisez une torche pour éclairer le capteur de lumière, vous pouvez voir que la DEL s'allume fortement. Cela s'explique par le fait que plus il y a de lumière, plus le courant peut passer à travers le capteur de lumière et allumer la DEL.

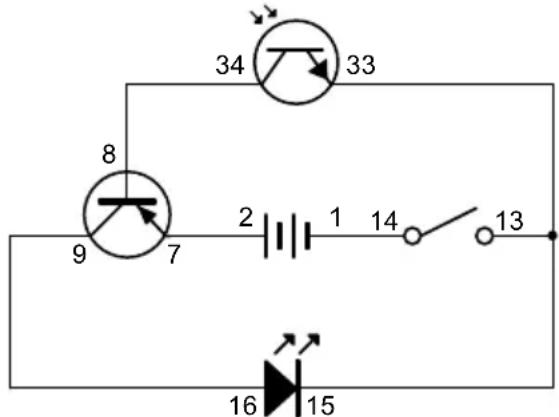

12.17 EXPÉRIMENTATION 17 - Démonstration simple d'une fonction du transistor

PNP Séquence de câblage 2-7, 9-16, 8-34, 33-15-13, 14-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclenchez l'interrupteur principal. Cette fois, même avec une faible quantité de lumière, la LED s'allumera vivement ! - C'est parce que dans ce circuit, le transistor PNP est la véritable passerelle vers la DEL, et le capteur de lumière agit seulement comme un interrupteur pour ouvrir la passerelle ! Lorsque la partie supérieure du circuit n'est pas connectée, aucun courant ne circule entre l'"émetteur" et la "base" du transistor. La passerelle entre l'émetteur et le collecteur est donc fermée. Lorsque la lumière tombe sur le capteur de lumière, le circuit supérieur est connecté ; une très petite quantité de courant passe de l'"émetteur" à la "base", et la porte de l'"émetteur" au "collecteur" s'ouvre alors ! Le courant électrique de la batterie peut alors circuler à travers le transistor jusqu'à la DEL, qui s'allume alors très fort ! Grâce à ce circuit, le capteur de lumière devient un interrupteur sensible qui détecte la lumière.

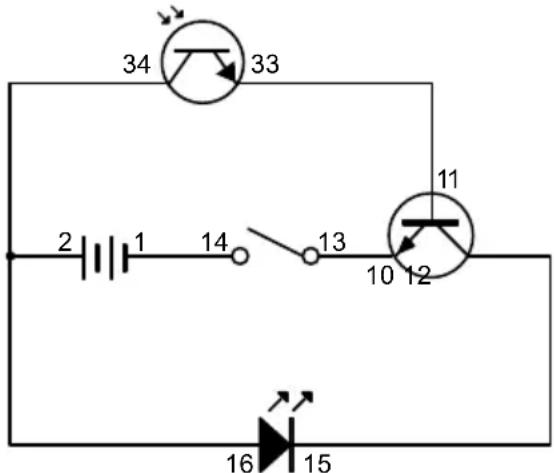

12.18 EXPÉRIMENTATION 18 - Démonstration simple d'une fonction du transistor

NPN Séquence de câblage 2-34-16, 15-12, 11-33, 10-13, 14-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclenchez l'interrupteur principal. Cette fois encore, même avec une faible quantité de lumière, la DEL s'allume brillamment ! - C'est à peu près la même chose que dans le cas du transistor PNP. Ce sont simplement les polarités du transistor qui sont inversées.

2-14, 13-7-30, 8-12, 29-37, 11-36, 35-22, -10-2118-9, 17-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. En raison du condensateur, la LED ne s'allume pas immédiatement. Elle s'allumera après un certain temps. REMARQUE : Si l'expérience ne fonctionne pas, vous devrez peut-être d'abord "décharger" le condensateur. Pour ce faire, connectez n'importe quel fil aux bornes 21-22 pendant une seconde. De cette façon, l'électricité stockée dans le condensateur sera "déchargée" et l'expérience pourra à nouveau fonctionner.

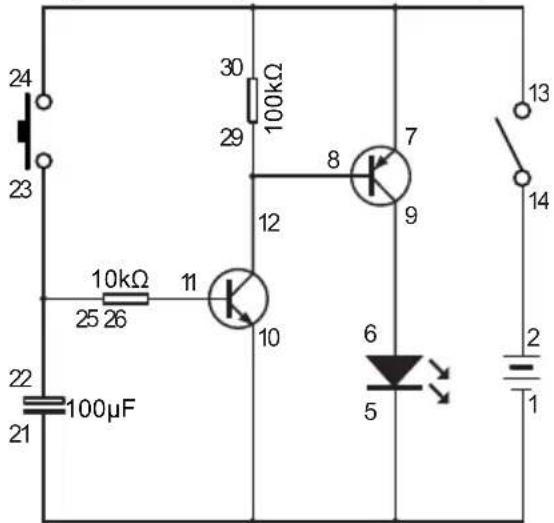

12.20 EXPÉRIMENTATION 20 - LED à extinction retardée

Séquence de câblage 2-14, 13-7-30-24, 23-22-25, 26-11, 12-29-8, 9-6, 5-10-21-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. - En appuyant sur l'interrupteur, la LED s'allume. - Après avoir relâché l'interrupteur, attendez un peu et voyez. La LED s'éteint progressivement

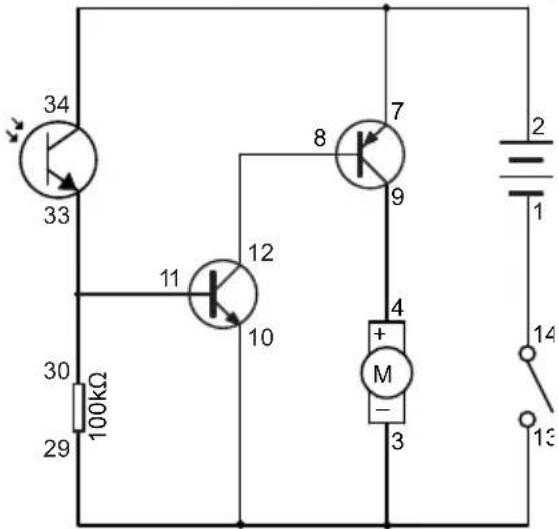

12.21 EXPÉRIMENTATION 21 - Soufflerie de contrôle de la lumière (type de

lumière) Séquence de câblage 2-7-34, 33-30-11, 12-8, 9-4, 3-10-29-13, 14-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. La soufflerie se déclenche. - Si vous couvrez le capteur de lumière, le ventilateur s'affaiblira ou s'arrêtera de fonctionner. Il suffit de le découvrir pour que le fonctionnement reprenne.

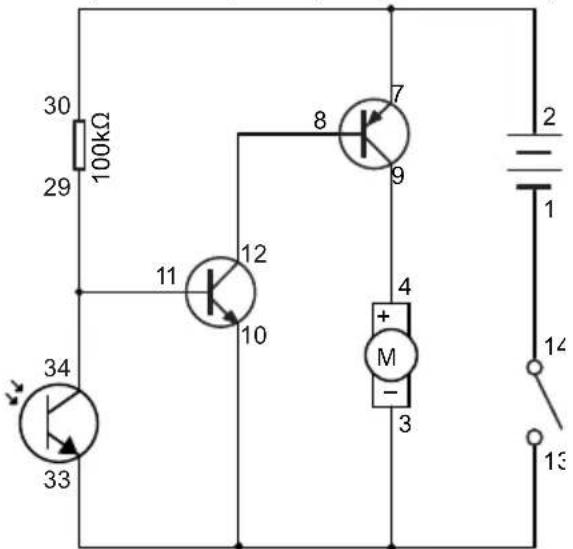

12.22 EXPÉRIMENTATION 22 - Soufflerie de contrôle de la lumière (type sombre)

Séquence de câblage 2-7-30, 29-34-11, 12-8, 9-4, 3-10-33-13, 14-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. Couvrez le capteur de lumière et la soufflerie se déclenche. - Si vous découvrez le capteur de lumière, le ventilateur s'affaiblira ou cessera même de fonctionner.

Séquence de câblage 2-14, 13-6-7-20, 5-4-9-21, 8-12, 11-36-22, 1-3-35-10, 19-37 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclenchez l'interrupteur principal et essayez de régler lentement la résistance variable. - La LED et le ventilateur seront activés alternativement. - La fréquence alternative pour les deux dispositifs dépend de la valeur de réglage de la résistance variable.

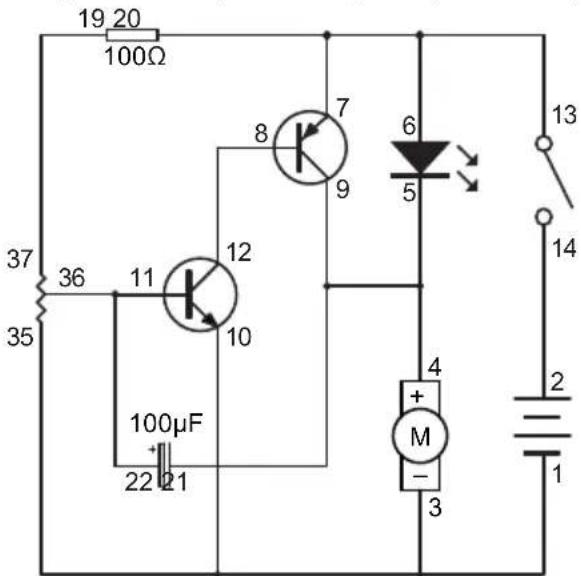

12.24 EXPÉRIMENTATION 24 - Ventilateur à vitesse réglable

Séquence de câblage 2-14, 13-7-20, 8-12, 19-37, 11-36, -3-153, 4-10-9 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. - En réglant la résistance variable, vous pouvez ajuster la puissance de soufflage de la soufflerie.

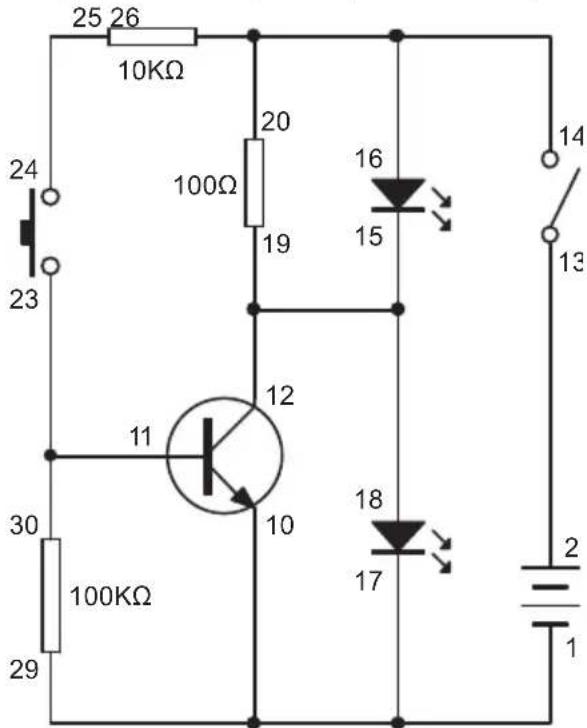

Séquence de câblage 2-13, 14-16-20-26, 25-24, 15-18-19-12, 23-11-30, 29-10-17-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. Le voyant rouge s'allume, mais pas le voyant bleu. - Appuyer sur l'interrupteur. La LED bleue s'allume et la LED rouge s'éteint. - Relâcher l'interrupteur. La LED rouge s'allume à nouveau et la LED bleue s'éteint. - Ce principe peut être utilisé pour indiquer la rupture/connexion d'un circuit : Lorsque la porte, la portière ou la fenêtre est fermée, c'est comme si l'on appuyait sur l'interrupteur, et la LED bleue s'allume alors que la LED rouge ne s'allume pas. Lorsque la porte, la portière ou la fenêtre est ouverte, c'est comme si l'interrupteur était relâché, et donc la LED rouge s'allume tandis que la LED bleue s'éteint.

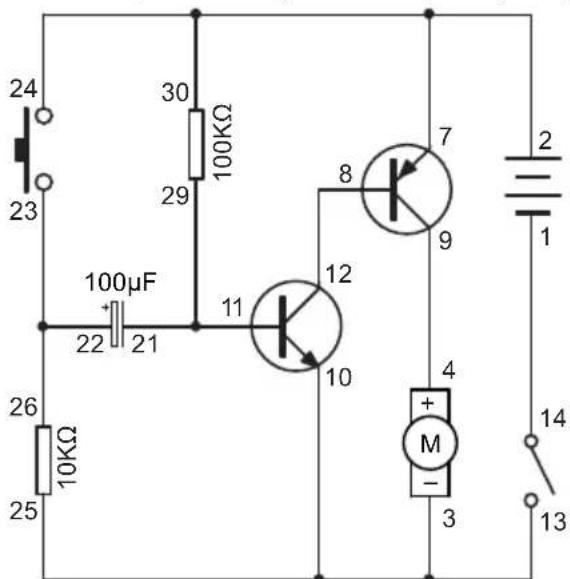

12.26 EXPÉRIMENTATION 26 - Contrôle manuel de l'arrêt et de la reprise de la

soufflerie Séquence de câblage 2-7-30-24, 23-26-22, 21-29-11, 12-8, 9-4, 3-10-25-13, 14-1 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. Au bout d'un moment, la soufflerie se déclenche. - Appuyez sur le bouton-poussoir et la vitesse de soufflage sera modifiée pendant un certain temps. Ne pas relâcher l'interrupteur, et la vitesse reviendra progressivement à la vitesse de soufflage d'origine. - Relâchez ensuite l'interrupteur. Le ventilateur s'arrête pendant un moment. Après un certain temps d'attente, la soufflerie se remet à fonctionner comme au début de l'expérience !
