MK159 - Jouet électronique éducatif VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit éducatif de montage électronique
Marque	Velleman
Modèle	MK159
Catégorie	Jouet électronique éducatif
Dimensions (estimées)	100 x 70 x 30 mm
Poids (estimé)	100 g
Alimentation	3V DC (2 piles AA, non incluses)
Fonctions principales	Montage d'un circuit électronique avec LEDs clignotantes pilotées par microcontrôleur
Composants inclus	Résistances (470Ω, 4,7kΩ, 47Ω), diodes BAT85 et 1N4007, condensateur 1µF, LEDs (jaune, rouge, vert), transistor BC547, circuit intégré PIC12C508A, interrupteur, support de pile
Niveau de difficulté	Débutant
Âge recommandé	8 ans et plus
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Nécessite la supervision d'un adulte. Contient de petites pièces, risque d'étouffement.
Pièces détachées	Non applicable (kit complet)
Réparabilité	Non réparable, kit de montage unique
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - MK159 VELLEMAN

Comment alimenter le kit MK159 ?

Le kit s'alimente avec 2 piles AA de 1,5V chacune, insérées dans le support prévu. Respectez la polarité indiquée sur le circuit imprimé.

Quels composants sont inclus dans le kit ?

Le kit contient des résistances (470Ω, 4,7kΩ, 47Ω), deux diodes (BAT85 et 1N4007), un condensateur 1µF, quatre LEDs (jaune, rouge, vert et rouge), un transistor BC547, un circuit intégré PIC12C508A, un interrupteur et un support de pile.

Comment souder les composants ?

Utilisez un fer à souder à température modérée (environ 300°C). Soudez les composants en commençant par les plus petits (résistances, diodes) et en terminant par les plus gros (interrupteur, support de pile). Respectez la polarité des diodes, du condensateur et du circuit intégré.

Que faire si les LEDs ne s'allument pas ?

Vérifiez d'abord les piles et leur polarité. Assurez-vous que tous les composants sont correctement soudés et que le circuit intégré est bien orienté (encoche vers le haut). Contrôlez l'interrupteur : il doit être en position 'ON'.

Le circuit intégré PIC12C508A est-il préprogrammé ?

Oui, le microcontrôleur est préprogrammé par Velleman pour faire clignoter les LEDs selon un séquence définie. Aucune programmation n'est nécessaire.

Quelle est la fonction de l'interrupteur ?

L'interrupteur permet d'allumer ou d'éteindre le circuit. En position 'ON', le système est alimenté et les LEDs clignotent.

Peut-on modifier le circuit ?

Le kit est conçu pour être monté tel quel. Toute modification risquerait d'endommager les composants. Si vous souhaitez expérimenter, utilisez un circuit de prototypage.

Le kit nécessite-t-il des outils supplémentaires ?

Vous aurez besoin d'un fer à souder, d'étain à souder, d'une pince coupante et éventuellement d'un multimètre pour vérifier les connexions. Les piles ne sont pas fournies.

Comment tester le montage ?

Après soudure, insérez les piles et mettez l'interrupteur en position 'ON'. Les quatre LEDs doivent clignoter dans un ordre aléatoire. Si ce n'est pas le cas, vérifiez chaque soudure et la polarité des composants.

Que faire en cas de composant endommagé ?

Si un composant est défectueux (par exemple une LED grillée), vous pouvez le remplacer par un composant identique. Référez-vous à la liste des composants dans la notice pour les spécifications exactes.

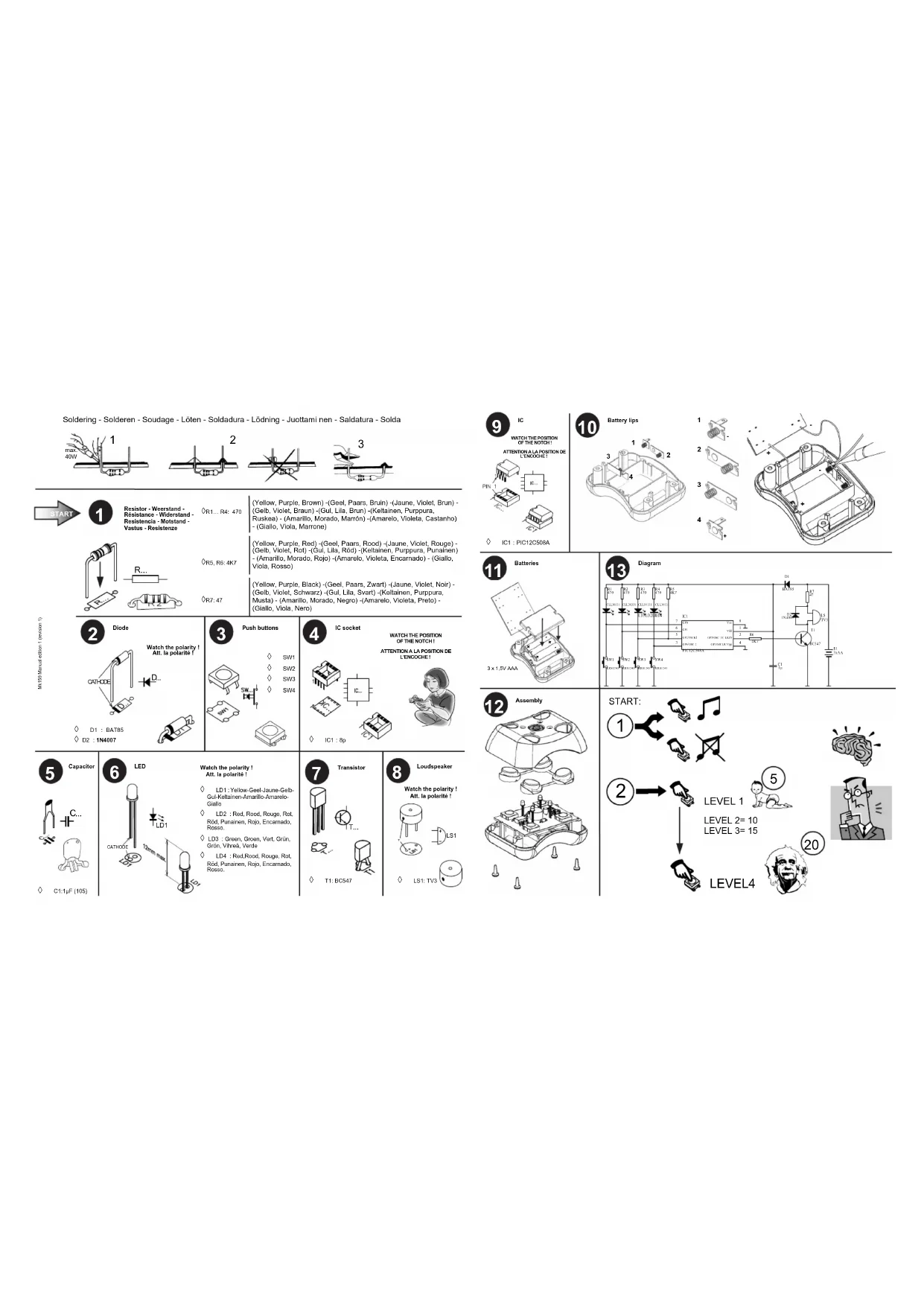

MODE D'EMPLOI MK159 VELLEMAN

Resistor - Weerstand - Résistance - Widerstand Resistencia - Motstand - Vastus - Resistenze
◇R1... R4: 470
(Yellow, Purple, Brown) -(Geel, Paars, Bruin) -(Jaune, Violet, Brun) -(Gelb, Violet, Braun) -(Gul, Lila, Brun) -(Keltainen, Purppura, Ruskea) -(Amarillo, Morado, Marrón) -(Amarelo, Violeta, Castanho) -(Giallo, Viola, Marrone)
◇R5, R6: 4K7
(Yellow, Purple, Red) -(Geel, Paars, Rood) -(Jaune, Violet, Rouge) -(Gelb, Violet, Rot) -(Gul, Lila, Röd) -(Keltainen, Purppura, Punainen) -(Amarillo, Morado, Rojo) -(Amarelo, Violeta, Encarnado) -(Giallo, Viola, Rosso)
◇R7: 47
(Yellow, Purple, Black) -(Geel, Paars, Zwart) -(Jaune, Violet, Noir) -(Gelb, Violet, Schwarz) -(Gul, Lila, Svart) -(Keltainen, Purppura, Musta) -(Amarillo, Morado, Negro) -(Amarelo, Violeta, Preto) -(Giallo, Viola, Nero)
◇ D1 : BAT85 ◇ D2 : 1N4007
◇ SW1
WATCH THE POSITION OF THE NOTCH!
ATTENTION A LA POSITION DE L'ENCOCHE !
◇ IC1 : 8p
C1:1μF (105)
Watch the polarity!
Att. la polarité !
◇ LD1 : Yellow-Geel-Jaune-Gelb-Gul-Keltainen-Amarillo-Amarelo-Giallo
LD2 : Red, Rood, Rouge, Rot, Röd, Punainen, Rojo, Encarnado, Rosso.
◇ LD3 : Green, Groen, Vert, Grün, Grön, Vihreä, Verde
LD4 : Red, Rood, Rouge, Rot, Röd, Punainen, Rojo, Encarnado, Rosso.
◇ T1: BC547
Watch the polarity! Att. la polarité!

IC
(No text)
WATCH THE POSITION OF THE NOTCH!
ATTENTION A LA POSITION DE LIENOGUE I

IC1 : PIC12C508A

Battery lips

Technical line drawing of a mechanical housing or enclosure with internal components and wiring (no text or symbols)

Batteries

Diagram

Assembly

START:

LEVEL 2=10 LEVEL 3=15

[NO TEXT]

LEVEL4
