Type de produit	Télécommande infrarouge (kit de montage)
Marque	Velleman
Modèle	MK168
Dimensions (approx.)	80 x 40 x 20 mm
Poids (approx.)	50 g (sans piles)
Alimentation	1 pile 9V (type 6LR61) ou 2 piles AA (selon version)
Consommation	Faible, veille inférieure à 1 µA
Portée	Jusqu'à 10 m en ligne directe
Angle de fonctionnement	±45° par rapport à l'axe
Fréquence porteuse	38 kHz (standard)
Nombre de touches	6 (selon schéma de montage)
Indicateur LED	1 LED rouge intégrée
Compatibilité	Récepteurs infrarouges Velleman ou génériques 38 kHz
Niveau de difficulté	Débutant à intermédiaire (soudure requise)
Composants inclus	PCB, condensateurs (10 µF, 4.7 µF, 1 µF, 100 µF), LED, résistances, circuit intégré
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Respecter la polarité des composants ; ne pas exposer à l'humidité
Pièces détachées et réparabilité	Composants électroniques standard (résistances, condensateurs) ; réparable par un amateur averti

FOIRE AUX QUESTIONS - MK168 VELLEMAN

Quelle pile utiliser pour la télécommande Velleman MK168 ?

La télécommande fonctionne avec une pile 9V (type 6LR61) ou deux piles AA selon la version du kit. Vérifiez le schéma de montage.

Comment installer la pile ?

Ouvrez le compartiment à piles au dos de la télécommande, insérez la pile en respectant la polarité (+/-) indiquée, puis refermez le couvercle.

Quelle est la portée de la télécommande ?

La portée maximale est d'environ 10 mètres en ligne directe, sans obstacle entre la télécommande et le récepteur.

Comment associer la télécommande à un récepteur ?

Si le récepteur est compatible, il n'y a pas d'appairage nécessaire : la télécommande émet un signal infrarouge à 38 kHz. Pointez-la vers le récepteur et appuyez sur une touche.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord la pile (état et bon contact). Assurez-vous que la LED s'allume lors de l'appui sur une touche. Si rien ne se produit, vérifiez la soudure des composants et la polarité.

La télécommande est-elle livrée montée ?

Non, le MK168 est un kit de montage nécessitant la soudure des composants sur le circuit imprimé. Un schéma est fourni pour vous guider.

Puis-je remplacer la LED si elle est défectueuse ?

Oui, la LED est une LED rouge standard de 5 mm que vous pouvez acheter séparément et souder à la place de l'ancienne.

Y a-t-il un risque d'endommager la télécommande ?

Évitez les chocs, l'humidité et une température excessive. Respectez la polarité des composants lors du montage et du remplacement de la pile.

Comment nettoyer la télécommande ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le plastique ou les composants.

Où trouver le schéma électrique du MK168 ?

Le schéma électrique est inclus dans la notice d'utilisation fournie avec le kit. Vous pouvez également le télécharger gratuitement sur le site de Velleman ou sur notre plateforme.

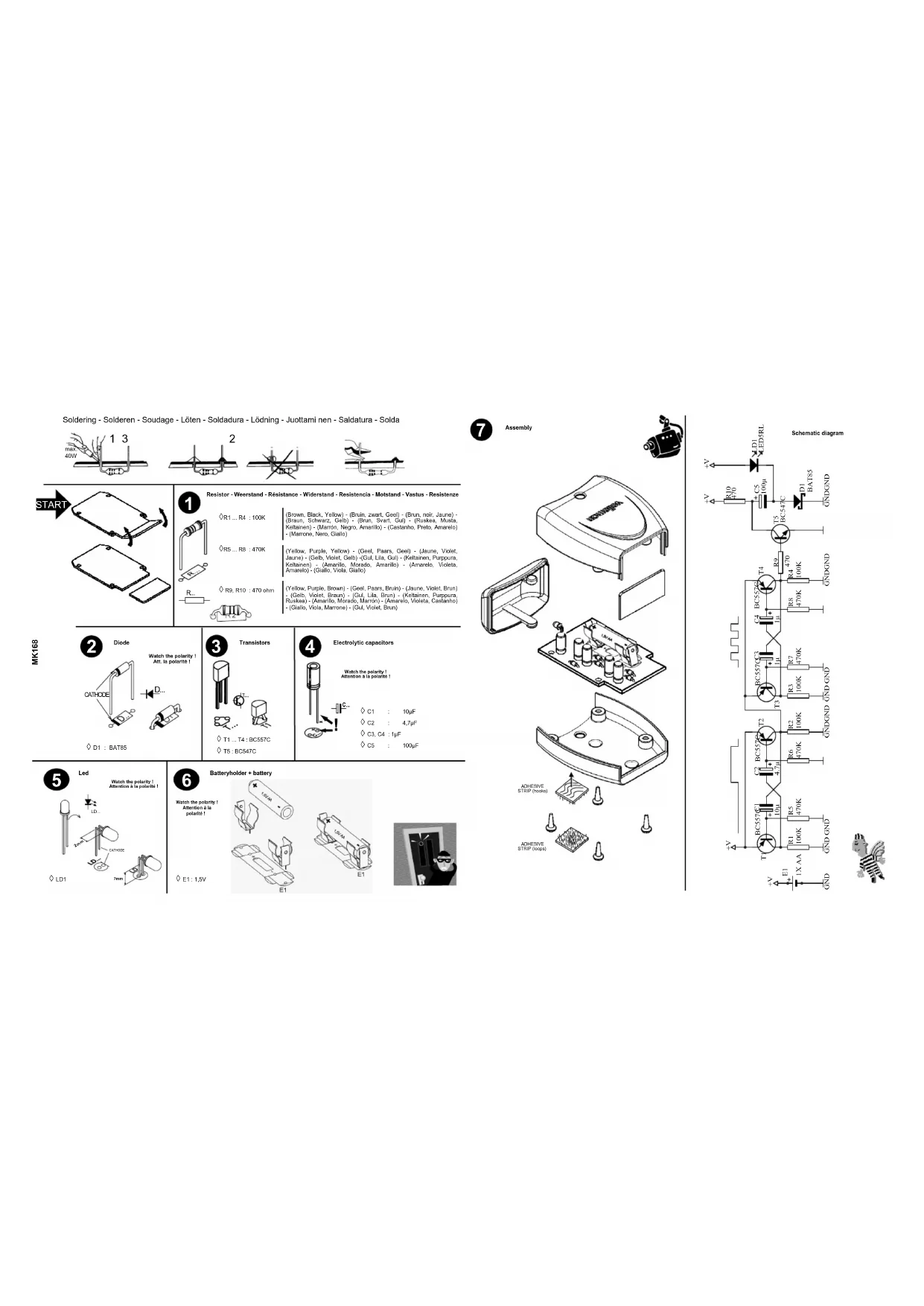

MODE D'EMPLOI MK168 VELLEMAN

Watch the polarity! Attention à la polarité !

[Non-Text]

◇ C1 : 10μF

◇ C2 : 4,7μF

◇ C3, C4 : 1μF

◇ C5 : 100μF

5

Led

Watch the polarity!

Attention à la polarité !

6

Watch the polarity! Attention à la polarité !

7

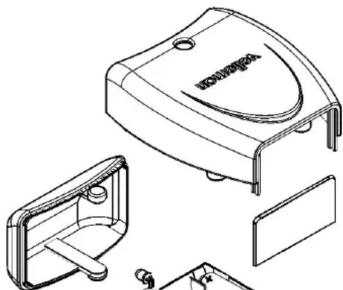

Assembly

Schematic diagram
