MANUAL DE USUARIO KNS110 VELLEMAN
MANUAL DO UTILIZADOR 112
CE
USER MANUAL
1. Introduction
A todos los residentes en la Unión Europea
Información medioambiental importante sobre este producto
Este símbolo en el aparato o en el embalaje indica que la eliminación del aparato después de su ciclo de vida podría dañar el medio ambiente. No deseche el aparato (ni las pilas) como residuos urbanos sin clasificar; debe llevarlo a una empresa especializada para su reciclaje. Este aparato debe devolverse a su distribuidor o a un servicio de reciclaje local. Respete las normas medioambientales locales.
En caso de duda, póngase en contacto con las autoridades locales de eliminación de residuos.
Gracias por elegir Velleman. Lea detenidamente el manual antes de poner en servicio este aparato. Si el aparato ha resultado dañado durante el transporte, no lo instale ni lo utilice y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
Lea y comprenda este manual y todas las señales de seguridad antes de utilizar este aparato.
Peligro de asfixia por piezas pequeñas. No apto para niños menores de 3 años.
8+
Edad recomendada: +.
- Este producto está destinado al uso con fines educativos en escuelas y otros contenidos pedagógicos bajo la vigilancia de un instructor adulto, como equipos científicos.
- Protéjalo de la lluvia, la humedad, las salpicaduras y el goteo de líquidos, los golpes y el maltrato, el calor extremo y el polvo.
3. Advertencia
Se requiere la supervisión y asistencia de un adulto.
Esta unidad sólo debe ser utilizada por niños mayores de 8 años.
No apto para niños menores de 3 años debido a las piezas y componentes de pequeño tamaño - PELIGRO DE INGESTIÓN POR ASfixia.
Lea y siga todas las instrucciones del manual antes de utilizarlo.
Este juguete contiene piezas pequeñas y puntas afiladas funcionales en los componentes. Mantener fuera del alcance de niños menores de 3 años.
Se necesitan 2 pilas de tamaño AA (no incluidas).
Conserve la información y este manual para futuras consultas.
Se incluyen instrucciones para los padres que deben respetarse.
No utilizar cerca del oído. El uso incorrecto puede dañar el oído.
El ventilador volador puede ser peligroso. Tome suficiente distancia cuando active el ventilador.
4. Precaución
Antes de poner en marcha cualquier experimento, compruebe y asegúrese de que todas las conexiones de cableado que ha realizado son correctas antes de insertar las pilas y encender la unidad, ya que un fallo puede provocar daños en los componentes o en la placa de circuitos de la unidad.
KNS110
Una vez finalizado el experimento, asegúrate de que las pilas están desconectadas y apaga la unidad antes de retirar los cables.
No aplique al experimento otros componentes o piezas que no sean los suministrados con este kit.
El juguete no debe conectarse a más fuentes de alimentación de las recomendadas.
5. Directrices generales
- Consulte la garantía de servicio y calidad de Velleman® en las últimas páginas de este manual.
- Toda modificación del aparato está prohibida por razones de seguridad. La garantía no cubre los daños causados por modificaciones realizadas por el usuario en el aparato.
- Utilice el aparato únicamente para los fines previstos. El uso no autorizado del aparato anulará la garantía.
- Los daños causados por la inobservancia de determinadas directrices de este manual no están cubiertos por la garantía y el concesionario no aceptará responsabilidad alguna por los defectos o problemas resultantes.
- Ni Velleman group nv ni sus distribuidores podrán ser considerados responsables de ningún daño (extraordinario, fortuito o indirecto) - de cualquier naturaleza (financiera, física...) derivado de la posesión, utilización o avería de este producto.
- Conserve este manual para futuras consultas.
6. Descripción del producto
Nos complace darle la bienvenida para que pruebe este kit de circuito electrónico listo para usar, adecuado para niños a partir de 8 años. "Te sorprenderá" lo que puedes aprender, ya que el experimento es un concepto realista de la electrónica y la electricidad. Definitivamente le permitirá aprender acerca de los componentes electrónicos necesarios, circuitos y teorías, así como los principios básicos de la electrónica - electricidad, voltaje, corriente, resistencia, magnetismo, otros circuitos eléctricos y teorías.
No pasa nada si no tienes conocimientos de electrónica y no entiendes del todo cómo funcionan todos los experimentos. Una vez que empieces, podrás ampliar tus conocimientos a través de la experimentación y tal vez probando algunos experimentos interesantes por tu cuenta.
Este kit de circuitos electrónicos contiene más de 18 experimentos, y está inteligentemente diseñado para que la unidad de placa de circuito principal tenga todos los componentes electrónicos relevantes incluidos. Todo lo que tienes que hacer es simplemente conectar los cables de acuerdo con la secuencia de cableado de cada experimento y seguir los pasos uno por uno. Una vez conectado, el circuito se activará y funcionará.
Recuerda que no se trata de un experimento puntual. Cuanto más te dediques a construir experimentos, más conocimientos adquirirás. Nunca te aburrirás, sino que te comprometerás totalmente, ya que descubrirás más experimentos nuevos y emocionantes durante varios años.
EXPERIMENTOS
- Rotor (ventilador volante)
- Circuito LED sencillo
- Rotor (ventilador volante) y LED
- LED rojo y verde
- Funcionamiento del circuito básico del LED
- Descarga de diodos y condensadores
- Circuito LED "AND Gate
- Circuito LED "NOT Gate" (con ventilador volante para más emoción)
- Circuito LED "Puerta OR
- Circuito LED "NAND Gate" (con ventilador volante para más emoción)
- Circuito LED "NOR Gate" (con ventilador volante para más emoción)
- Controlador horario
- Kit de formación en código Morse
- Ventilador con retardo
- Ventilador de tipo ralentizador
- Ventilador accionado por micrófono
KNS110
- Alternancia de LED y ventilador
- LED regulable
- Ventilador de velocidad regulable
7. Glosario
Amplificador - Circuito electrónico que amplifica la señal que se le envía. El componente amplificador puede ser un transistor, un tubo de vacío o un dispositivo magnético apropiado.
Batería - Fuente de energía. Contiene sustancias químicas que reaccionan químicamente para producir electricidad cuando se conecta un circuito.
Capacitancia - Medida de la capacidad de un condensador para almacenar carga eléctrica.
Condensador - Dispositivo formado por dos conductores separados por un aislante. Está diseñado para almacenar carga eléctrica o como filtro en un circuito.
CI (Circuito Integrado) - Pequeño dispositivo electrónico fabricado con material semiconductor y que se utiliza en diversos aparatos, como microprocesadores, equipos electrónicos y automóviles.
Sensor de luz - Existen diferentes tipos de sensores de luz. El que se utiliza aquí es un fototransistor. Cuando la luz incide sobre él, es como un interruptor conectado y así se permite el paso de corriente a través de él.
Diodo - Dispositivo utilizado en circuitos eléctricos para permitir que una corriente eléctrica fluya en una dirección y bloquearla en la dirección inversa.
Micrófono - Dispositivo que convierte el sonido en una señal eléctrica.
Motor - Dispositivo que convierte la energía eléctrica en movimiento mecánico.
LED (diodo emisor de luz) - Un diodo emite luz cuando pasa corriente a través de él.
Resistencia - Medida del grado en que un objeto se opone a que una corriente eléctrica lo atraviese.
Resistor - Dispositivo diseñado para poseer resistencia.
Altavoz - Dispositivo que transforma las señales eléctricas en sonido.
Interruptor - Dispositivo para abrir y cerrar la fuente de alimentación de un circuito.
Transistor - Dispositivo semiconductor que amplifica una señal y abre o cierra un circuito.
Tabla de verdad - Es una tabla matemática utilizada para calcular lógicamente los valores de la explicación lógica y como procedimiento de decisión.
Resistencia variable - Un tipo de resistencia y un dispositivo de resistencia ajustable en el circuito electrónico / eléctrico.
Cable - Conductor de electricidad. Conectar un cable es como crear una vía por la que fluye la electricidad.
8. Información sobre la batería
Utiliza 2 pilas AA de 1,5 V (no incluidas).
Para obtener el mejor rendimiento, utilice siempre pilas nuevas y quítelas cuando no las utilice.
Las pilas deben insertarse con la polaridad correcta.
Las pilas no recargables no deben recargarse.
Las pilas recargables sólo deben cargarse bajo la supervisión de un adulto.
Las pilas recargables deben extraerse del juguete antes de cargarlas.
No deben mezclarse distintos tipos de pilas o pilas nuevas y usadas.
Las pilas gastadas deben retirarse del juguete.
Los terminales de alimentación no deben cortocircuitarse.
Sólo deben utilizarse pilas del mismo tipo o equivalentes.
No arroje las pilas al fuego.
No mezcle pilas viejas y nuevas.
No mezcle pilas alcalinas, de carbono-zinc y recargables.
9. Secuencia de cableado y conexión
Asegúrese de que todos los cables están correctamente conectados a los terminales de resorte numerados de la unidad de la placa de circuito principal, tal como se indica en la secuencia de cableado de cada experimento. Doble el terminal de resorte e inserte la parte brillante expuesta del conductor del cable en el terminal de resorte. Asegúrese de que el cable esté bien conectado al terminal de resorte.
KNS110
Por ejemplo, si la secuencia de cableado es 4-33, 1-10-32-35, 2-12, entonces conecte un cable entre el terminal de resorte 4 y 33; y luego conecte un cable entre el terminal de resorte 1 y 10, y un cable entre el terminal de resorte 10 y 32, y un cable entre el terminal de resorte 32 y 35; y finalmente conecte un cable entre el terminal de resorte 2 y 12. Esto es sólo un ejemplo de referencia, no una conexión exacta del circuito en el experimento.
Si el circuito no funciona, puede comprobar si la conexión entre el cable y el terminal de resorte no está bien conectada o si la parte de plástico aislante de un cable está insertada en el terminal de resorte.
10. Característica del componente
En este kit de experimentos, aprenderás teoría básica de circuitos, características del condensador, CI (circuito integrado), LED (diodo emisor de luz), sensor de luz, resistencia y transistor. Podrás aprender que cuando el transistor y el condensador trabajan juntos, se pueden hacer varios efectos de luz y sonido en diferentes conexiones de circuitos.
El condensador es un dispositivo formado por dos conductores separados por un aislante. Está diseñado para almacenar carga eléctrica o como filtro en un circuito. Es un componente de uso común en circuitos electrónicos y eléctricos como dispositivo de almacenamiento de energía o como dispositivo de filtro para filtrar señales electrónicas ruidosas o de frecuencias inútiles. Existen varios tipos de condensadores diseñados para diferentes aplicaciones en circuitos electrónicos y eléctricos.

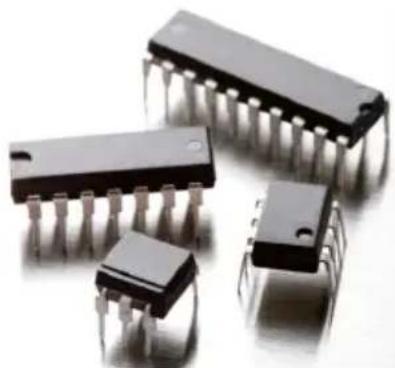

Un CI (Circuito Integrado) es un pequeño dispositivo electrónico fabricado con semiconductores que se utiliza en diversos aparatos, como microprocesadores, equipos electrónicos y automóviles. El CI está formado por un gran número de transistores en un "chip" (silicio). En la actualidad es un componente fundamental y de uso común en una gran variedad de aplicaciones, desde juguetes y productos domésticos hasta equipos de última generación.
El LED (diodo emisor de luz) es un diodo que emite luz cuando lo atraviesa la corriente eléctrica. Los LED tienen varios colores de luz que dependen del tipo de materiales semiconductores utilizados. Es un dispositivo muy utilizado en aparatos de iluminación domésticos y de vehículos.
circuito
LED (diodo emisor de luz)
Símbolo del
Cathode
El sensor de luz es un dispositivo que reacciona a la luz. Existen diferentes tipos de sensores de luz. El que se utiliza aquí es un fototransistor. Cuando no hay luz, la corriente eléctrica no puede pasar a través de él. Por lo tanto, es como un interruptor apagado. Cuando hay luz que incide sobre él, la corriente eléctrica puede pasar a través de él. Entonces es como un interruptor que se enciende. De esta forma se puede crear un circuito de control de la luz.

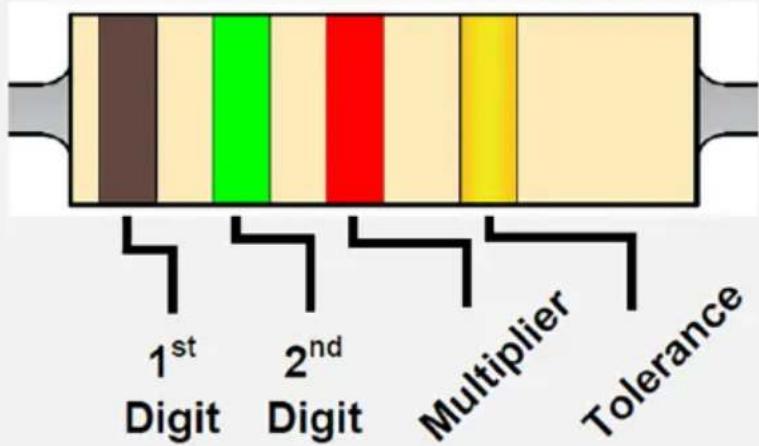

La resistencia utiliza anillos de diferentes colores para representar el valor (resistencia). Los anillos 1 y 2 representan el dígito. El 3er anillo representa el multiplicador como se muestra en la tabla. El 4° anillo representa la tolerancia, es decir, la precisión de la resistencia. Ejemplo: Los anillos de color son Marrón, Rojo, Marrón y Dorado lo que representa que la resistencia es de 120 ohm, tolerancia 5% (Ω).
Código de identificación del color
El transistor es un dispositivo semiconductor que se utiliza para amplificar una señal y para abrirla o cerrarla en un circuito. Existen dos tipos de transistores, NPN y PNP, con un símbolo de circuito similar. El transistor es un dispositivo fundamental utilizado habitualmente en los equipos electrónicos modernos. Tiene la respuesta más rápida y la acción más precisa como amplificador y
KNS110
dispositivo de conmutación, y puede actuar como dispositivo/componente individual o como parte de un CI (Circuito Integrado). Los CI están formados por entre mil y un millón de transistores.
Si ya has leído la información anterior y te gustaría comprender mejor los conocimientos sobre circuitos eléctricos, así como la utilidad de sus componentes, vamos a realizar los siguientes experimentos.
11. Experimentos

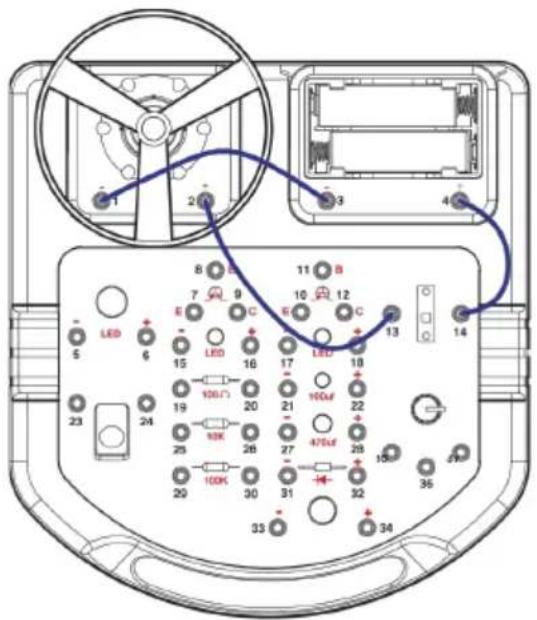

11.1 EXPERIMENTO 1 - Rotor (ventilador volador) Control de luz sonido musical
Secuencia de cableado
4-14, 13-2, 1-3
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Conecte el interruptor principal.
- Puedes ver el ventilador girando.
- Al cabo de unos segundos, cuando apagues el interruptor principal, el ventilador saldrá volando del motor.

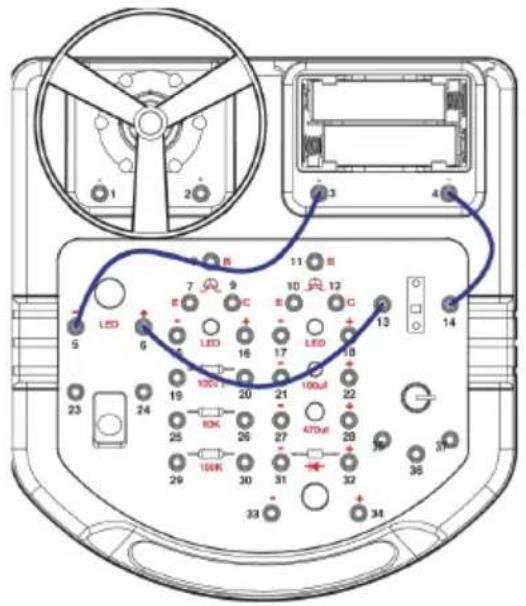

11.2 EXPERIMENTO 2 - Circuito LED simple
Secuencia de cableado
4-14, 13-6, 5-3
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Conecte el interruptor principal.
- El LED se encenderá como iluminación.

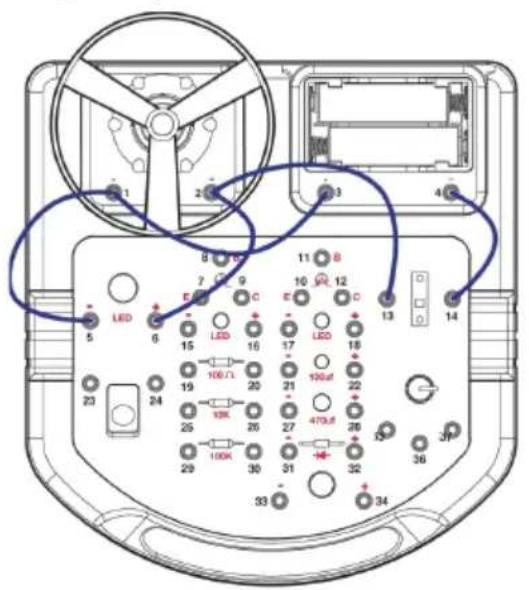

11.3 EXPERIMENTO 3 - Rotor (ventilador volador) y LED
Secuencia de cableado
4-14, 3-1-5, 13-2-6
- Encienda el interruptor principal. El ventilador girará y el LED se iluminará tenuemente.
- Cuando apagues el interruptor principal, el LED se apagará y el ventilador saldrá volando del motor.
- Si primero quitas el ventilador y vuelves a repetir el experimento, esta vez el LED se iluminará con más intensidad.

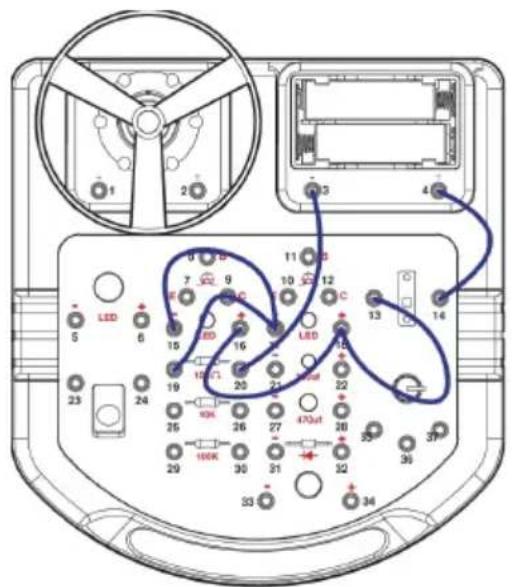

11.4 EXPERIMENTO 4 - LED rojo y verde
Secuencia de cableado
4-14, 13-18-16, 19-17-15, 3-20
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Encienda el interruptor principal para ver cómo se encienden los LED rojo y verde.
- Cuando apagues el interruptor principal, se apagarán los dos LED.

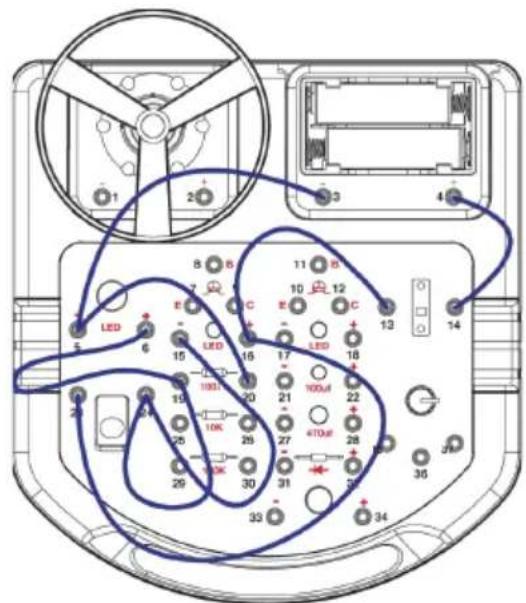

11.5 EXPERIMENTO 5 - Funcionamiento del circuito básico del LED
Secuencia de cableado
4-14, 3-5-20, 6-19-24-15, 13-16-23
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Encienda el interruptor principal. Verá que el LED verde se enciende, pero el LED rojo no se enciende.
- Al pulsar el interruptor, el LED rojo se encenderá, pero el LED verde se apagará.

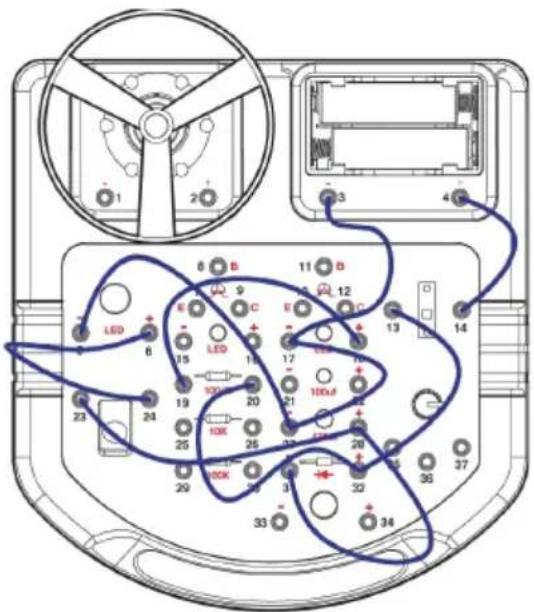

11.6 EXPERIMENTO 6 - Descarga de diodos y condensadores
Secuencia de cableado
4-14, 3-17-27-5, 13-32-20, 18-19, 31-28-23, 6-24
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Conecte el interruptor principal. Se encenderá el pequeño LED rojo. El flujo de corriente del diodo cargará el condensador al mismo tiempo.
- Cuando presione el interruptor pulsador, se encenderá el LED rojo grande. Suelte el pulsador para que se apague el LED rojo grande.
- Desconecte ahora el interruptor principal. El pequeño LED rojo se apagará. Sin embargo, si pulsa el interruptor pulsador en este momento, el LED rojo grande se encenderá durante un breve instante. Esto se debe a la liberación de la carga eléctrica almacenada en el condensador.

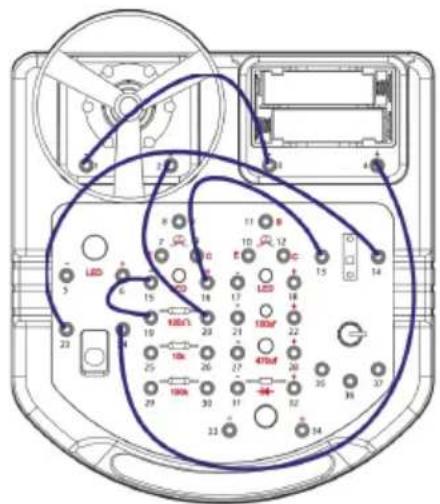

11.7 EXPERIMENTO 7 - Circuito "AND Gate" LED
Secuencia de cableado
4-24, 14-23, 13-16, 15-19, 20-2, 3-1
- Complete todas las conexiones de cableado como se indica en la secuencia.
KNS110
- Si sólo enciende el interruptor principal, o sólo pulsa el interruptor pulsador, el LED no se encenderá.
- Si enciendes el interruptor principal Y pulsas a la vez el interruptor pulsador, se encenderá el LED.
- Esto se conoce como "compuerta AND". Ambos interruptores deben estar encendidos para activar el LED.
11.8 EXPERIMENTO 8 - Circuito LED "NOT Gate" (con ventilador volante para más emoción)
Secuencia de cableado
- Complete todas las conexiones de cableado como se indica en la secuencia.
- El LED se encenderá automáticamente aunque el interruptor principal esté apagado.
- Cuando encienda el interruptor principal, el LED se apagará.
- Para el LED, esto se conoce como "Puerta NOT": el LED se enciende cuando el interruptor está apagado. El LED se apaga cuando el interruptor está encendido.
- Como elemento de diversión adicional, el ventilador girará cuando el LED esté apagado. Al cabo de unos segundos, cuando el LED vuelva a encenderse, el ventilador saldrá volando del motor.
| NOT A = B | |
| A | B |
| 1 | 0 |
| 0 | 1 |
KNS110

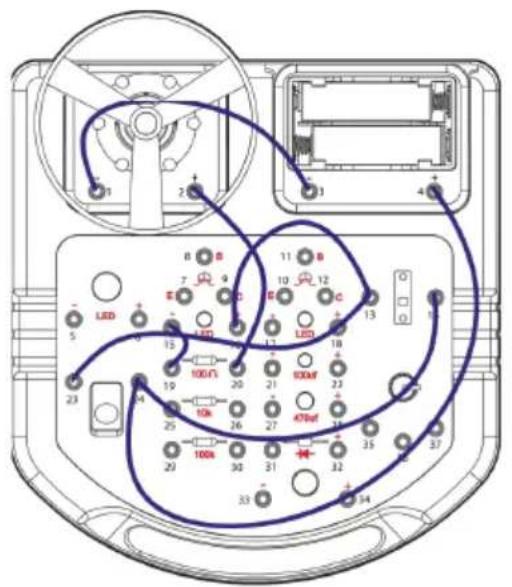

11.9 EXPERIMENTO 9 - Circuito "OR Gate" LED
Secuencia de cableado
24-144-, 3-1, 2-20, 19-15, 16-13-23
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Para encender el LED, puede pulsar el interruptor pulsador O encender el interruptor principal.
- Esto se conoce como "Puerta OR". Al encender cualquiera de los interruptores O al encender ambos interruptores se activará el LED.
| A O B =C | ||
| A | B | C |
| 0 | 0 | 0 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 1 |
KNS110

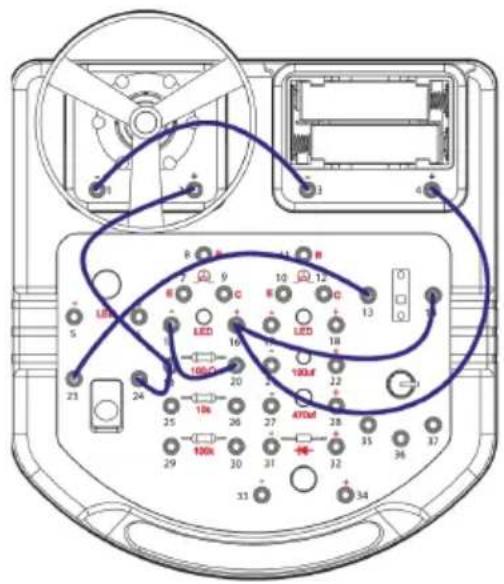

11.10 EXPERIMENTO 10 - Circuito LED "NAND Gate" (con ventilador volador para más emoción)
Secuencia de cableado
16-144-, 3-1, 2-19-24, 20-15, 13-23
- Complete todas las conexiones de cableado como se indica en la secuencia.
- El LED se encenderá automáticamente.
- El LED se apagará sólo cuando tanto el pulsador como el interruptor principal estén encendidos. Esto se denomina "puerta NAND".
- La "puerta NAND" es exactamente lo contrario de la "puerta AND".
- Como elemento de diversión adicional, el ventilador girará cuando el LED esté apagado. Al cabo de unos segundos, cuando el LED vuelva a encenderse, el ventilador saldrá volando del motor.
| A NAND B= C | ||
| A | B | C |
| 0 | 0 | 1 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |
KNS110

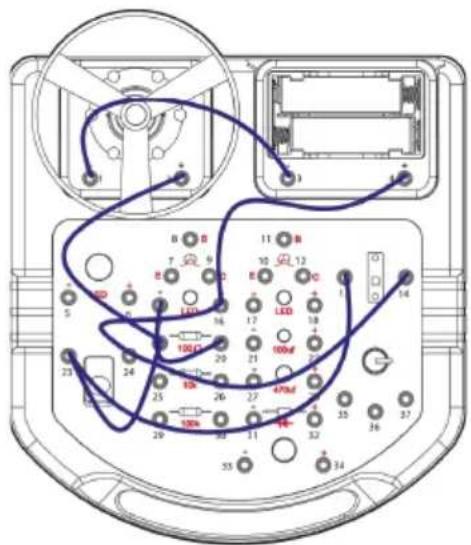

11.11 EXPERIMENTO 11 - Circuito LED "NOR Gate" (con ventilador volador para más emoción)
Secuencia de cableado
-16-244-14, 3-1, 2-19-23-13, 20-15
- Complete todas las conexiones de cableado como se indica en la secuencia.
- El LED se encenderá automáticamente.
- Cuando tanto el interruptor principal como el pulsador están apagados, el LED se ilumina. Cuando el interruptor principal o el pulsador están encendidos, el LED estará apagado. Esto se conoce como "NOR Gate".
- La "compuerta NOR" es exactamente lo contrario de la "compuerta OR".
- Como elemento de diversión adicional, el ventilador girará cuando el LED esté apagado. Al cabo de unos segundos, cuando el LED vuelva a encenderse, el ventilador saldrá volando del motor.
| A NOR B = C | ||
| A | B | C |
| 0 | 0 | 1 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 0 |
KNS110

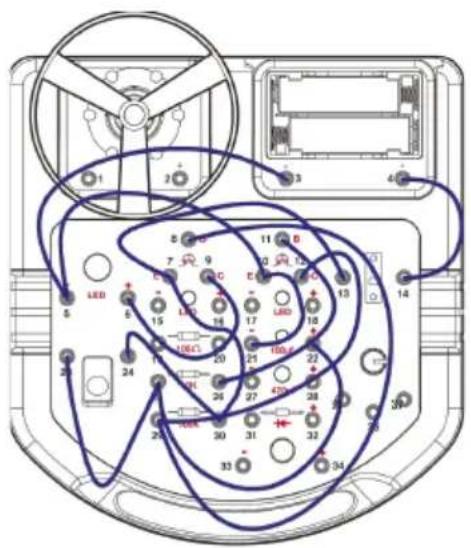

11.12 EXPERIMENTO 12 - Controlador de tiempo
Secuencia de cableado
4-14, 13-7-30-24, 23-25-22, 3-5-10-21, 6-9, 8-29-12, 11-26
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Conecte el interruptor principal.
- Al pulsar el interruptor, se encenderá el LED.
- Después de soltar el interruptor pulsador, espere un rato y observe. La luz LED se apagará gradualmente.
11.13 EXPERIMENTO 13 - Kit de aprendizaje del código Morse
Secuencia de cableado
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Al pulsar el interruptor, el LED parpadea. Esto equivale al código Morse
- Aprendiendo la tabla del código Morse, es posible enviar mensajes por la noche.
KNS110
11.14 EXPERIMENTO 14 - Ventilador con retardo
Secuencia de cableado
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Conecte el interruptor principal. Debido al condensador, el ventilador no girará inmediatamente. El ventilador empezará a girar al cabo de un rato.
NOTA: Si el experimento no funciona, es posible que primero tenga que "descargar" el condensador. Para "descargarlo", conecta cualquier cable al 21-22 durante un segundo. De esta forma la electricidad almacenada en el condensador se "descargará" y entonces el experimento podrá funcionar de nuevo.
11.15 EXPERIMENTO 15 - Ventilador de tipo ralentizador
Secuencia de cableado
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Encienda el interruptor principal. Al pulsar el interruptor, el ventilador empezará a girar.
- Cuando suelte el pulsador, el ventilador no se detendrá inmediatamente, sino que disminuirá gradualmente su velocidad y finalmente se detendrá.

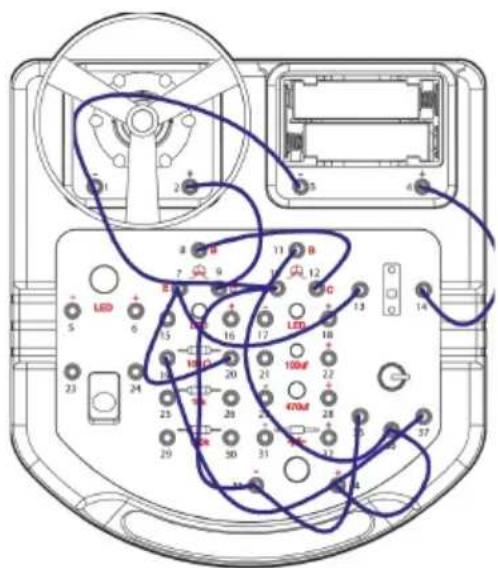

11.16 EXPERIMENTO 16 - Ventilador accionado por micrófono
Secuencia de cableado
4-14, 2013-7-, 19-37, 8-12, 11-36-34, 2-9, 3-1-10-33-35
- Complete todas las conexiones del cableado como se indica en la secuencia. Ajuste la resistencia variable al valor mínimo girándola totalmente en sentido antihorario.
- Encienda el interruptor principal y ajuste la resistencia variable a una posición que no haga girar el ventilador. Si ya gira, apague el interruptor principal, ajuste ligeramente la resistencia variable y vuelva a encender el interruptor principal para comprobarlo. Tendrá que intentarlo varias veces para encontrar la posición correcta en la que el ventilador no gire.
- Si has calculado correctamente la posición, al soplar cerca del micrófono o tocarlo se activará el ventilador.

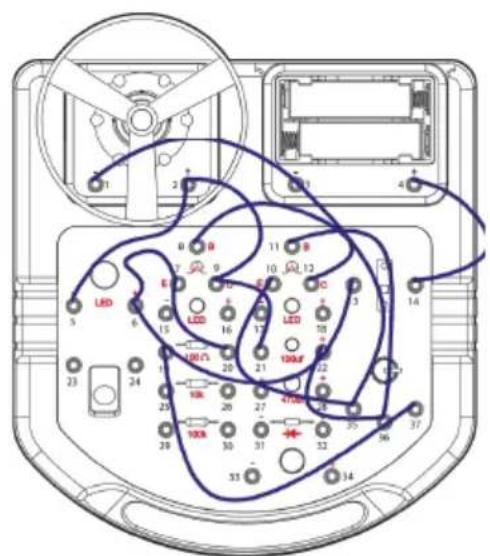

11.17 EXPERIMENTO 17 - Alternancia de LED y ventilador
Secuencia de cableado
4-14, 13-6-7-20, 5-2-9-21, 8-12, 11-36-22, 1-3-35-10, 19-37
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Encienda el interruptor principal e intente ajustar lentamente la resistencia variable.
- Tanto el LED como el ventilador se activarán alternativamente.
- La frecuencia alternativa de ambos dispositivos depende del valor ajustado de la resistencia variable.

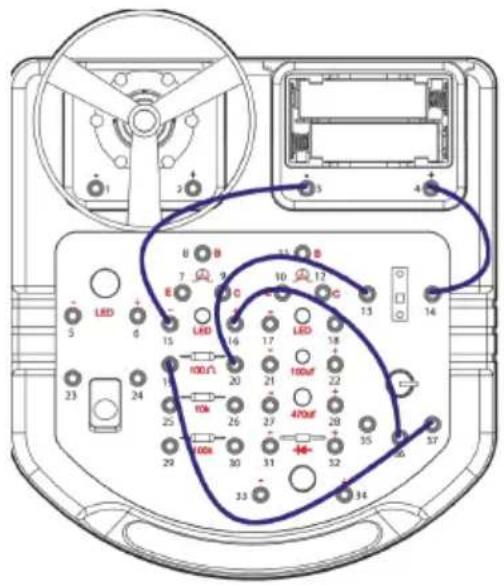

11.18 EXPERIMENTO 18 - LED regulable
Secuencia de cableado
4-14, 13-20, 19-37, 16-36, 3-15
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Conecte el interruptor principal.
- Ajustando la resistencia variable, puedes regular el brillo del LED.
KNS110
11.19 EXPERIMENTO 19 - Ventilador de velocidad regulable
Secuencia de cableado
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Conecte el interruptor principal.
- Ajustando la resistencia variable, se puede regular la velocidad de giro del ventilador.
© AVISO DE COPYRIGHT
El copyright de este manual es propiedad de Velleman nv. Reservados todos los derechos en todo el mundo. Ninguna parte de este manual puede ser copiada, reproducida, traducida o reducida a ningún medio electrónico o de otro tipo sin el consentimiento previo por escrito del titular de los derechos de autor.
BEDIENUNGSANLEITUNG
1. Einführung
Garantía de servicio y calidad Velleman®
Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).
Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):
- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.
Por consiguiente, están excluidos entre otras cosas:
- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;
- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada); - defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);
- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;
- daños causados por una protección insuficiente al transportar el aparato. - daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;
- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
- Cualquier gesto comercial no disminuye estos derechos.
La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
