KNS110 - Elektronisches Lernset VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	Elektronik-Lernset
Marke	Velleman
Modell	KNS110
Stromversorgung	2 AA-Batterien 1,5 V (nicht enthalten)
Anzahl der Experimente	Mehr als 18
Empfohlenes Alter	Ab 8 Jahren (Aufsicht durch Erwachsene erforderlich)
Abmessungen (ca.)	25 x 15 x 5 cm
Gewicht (ca.)	0,3 kg
Hauptkomponenten	Verbindungsdrähte, Widerstände, Kondensatoren, Transistoren, LED, Motor mit Propeller, Schalter, Mikrofon, Lautsprecher, integrierter Schaltkreis
Hauptfunktionen	Realisierung von Logikschaltungen (UND, ODER, NICHT, NAND, NOR), LED-Steuerung, fliegender Lüfter, Morsecode, Zeitsteuerung, Klangsteuerung
Wartung und Reinigung	Nach Gebrauch Batterien entfernen. Mit einem trockenen Tuch reinigen. An einem trockenen, staubgeschützten Ort aufbewahren.
Sicherheit	Kleinteile: Erstickungsgefahr für Kinder unter 3 Jahren. Nicht in der Nähe des Ohrs verwenden. Nicht Feuchtigkeit oder Stößen aussetzen.
Ersatzteile und Reparierbarkeit	Nicht separat erhältlich. Bei Problemen den Händler kontaktieren.
Allgemeine Informationen	Bedienungsanleitung (132 Seiten) in mehreren Sprachen verfügbar. 2 Jahre Garantie (Bedingungen beachten).

Häufig gestellte Fragen - KNS110 VELLEMAN

Welches Alter wird für den KNS110 empfohlen?

Das empfohlene Alter ist 8 Jahre und älter. Eine Aufsicht durch Erwachsene ist erforderlich. Nicht geeignet für Kinder unter 3 Jahren aufgrund von Kleinteilen (Erstickungsgefahr).

Welche Batterien werden verwendet?

Das Kit benötigt 2 AA-Batterien mit 1,5 V (nicht enthalten). Verwenden Sie neue Alkalibatterien. Beachten Sie die Polarität im Batteriefach.

Wie viele Experimente sind enthalten?

Das KNS110 bietet mehr als 18 verschiedene Experimente, von einfachen LED-Schaltungen bis hin zu Logikgattern und dem fliegenden Lüfter.

Was tun, wenn ein Experiment nicht funktioniert?

Überprüfen Sie zuerst die Drahtverbindungen: Sie müssen korrekt in die Federklemmen eingeführt werden. Stellen Sie sicher, dass das Metallteil Kontakt hat. Bei Experimenten mit Kondensator kann es erforderlich sein, den Kondensator zu entladen, indem Sie kurz einen Draht zwischen den Klemmen 21 und 22 verbinden.

Kann ich andere Komponenten als die mitgelieferten hinzufügen?

Nein, die Anleitung weist darauf hin, keine anderen Komponenten als die im Kit enthaltenen zu verwenden, da sonst der Schaltkreis beschädigt werden kann.

Wie reinige ich das Kit?

Verwenden Sie ein trockenes Tuch. Keine flüssigen oder scheuernden Reinigungsmittel verwenden. Entfernen Sie vor der Reinigung immer die Batterien.

Kann der Lüfter gefährlich sein?

Ja, der fliegende Lüfter kann gefährlich sein. Halten Sie ausreichend Abstand, wenn Sie ihn aktivieren, und verwenden Sie ihn nicht in der Nähe des Gesichts.

Wo finde ich die Bedienungsanleitung auf Französisch?

Die Anleitung ist auf Französisch auf der Website notice-facile.com im PDF-Format verfügbar. Sie können sie kostenlos herunterladen.

Was tun bei einem Defekt während der Garantiezeit?

Lesen Sie im Handbuch die Garantiebedingungen nach. Bei einem Defekt innerhalb von 24 Monaten nach Kauf kontaktieren Sie Ihren Händler mit dem Kassenbon und einer Beschreibung des Problems.

Ist dieses Kit für den Schulgebrauch geeignet?

Ja, das KNS110 ist für den pädagogischen Einsatz in Schulen und anderen Bildungseinrichtungen unter Aufsicht eines erwachsenen Betreuers konzipiert.

BEDIENUNGSANLEITUNG KNS110 VELLEMAN

BEDIENUNGSANLEITUNG 75

INSTRUKCJA OBSŁUGI 94

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen zu diesem Produkt

Dieses Symbol auf dem Gerät oder der Verpackung weist darauf hin, dass die Entsorgung des Geräts nach seinem Lebenszyklus die Umwelt schädigen könnte. Entsorgen Sie das Gerät (oder die Batterien) nicht als unsortierten Siedlungsabfall, sondern führen Sie es einem spezialisierten Unternehmen zum Recycling zu. Geben Sie das Gerät bei Ihrem Händler oder bei einem örtlichen Recyclingdienst ab. Beachten Sie die örtlichen Umweltvorschriften.

Wenden Sie sich im Zweifelsfall an Ihre örtliche Abfallentsorgungsbehörde.

Danke, dass Sie sich für Velleman entschieden haben! Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Sollte das Gerät beim Transport beschädigt worden sein, installieren oder benutzen Sie es nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und verstehen Sie diese Anleitung und alle Sicherheitshinweise, bevor Sie das Gerät benutzen.

Verschluckungsgefahr durch Kleinteile. Nicht für Kinder unter 3 Jahren geeignet.

8+

Empfohlenes Alter: +.

• Dieses Produkt ist für die Verwendung zu Bildungszwecken in Schulen und anderen pädagogischen Inhalten unter der Aufsicht eines erwachsenen Lehrers bestimmt, z. B. für wissenschaftliche Geräte.
• Schützen Sie das Gerät vor Regen, Feuchtigkeit, Spritzern und tropfenden Flüssigkeiten, Stößen und Missbrauch, extremer Hitze und Staub.

3. Warnung

Beaufsichtigung und Unterstützung durch Erwachsene ist erforderlich.

Dieses Gerät ist nur für Kinder ab 8 Jahren geeignet.

Nicht geeignet für Kinder unter 3 Jahren wegen kleiner Teile und Komponenten -

VERSTECKUNGSGEFAHR durch Verschlucken.

Lesen und befolgen Sie vor dem Gebrauch alle Anweisungen im Handbuch.

Dieses Spielzeug enthält kleine Teile und funktionelle scharfe Stellen an den Komponenten. Von Kindern unter 3 Jahren fernhalten.

Es werden 2 x Batterien der Größe AA benötigt (nicht im Lieferumfang enthalten).

Bitte bewahren Sie die Informationen und dieses Handbuch zum späteren Nachschlagen auf.

Hinweise für Eltern sind enthalten und müssen beachtet werden.

Nicht in der Nähe des Ohrs verwenden! Fehlgebrauch kann das Gehör schädigen.

Der fliegende Ventilator kann gefährlich sein. Halten Sie ausreichend Abstand, wenn Sie das Gebläse einschalten.

4. Vorsicht

Bevor Sie ein Experiment starten, überprüfen Sie bitte, ob alle von Ihnen vorgenommenen Kabelverbindungen korrekt sind, bevor Sie die Batterien einlegen und das Gerät einschalten, da dies zu einer Beschädigung der Komponenten oder der Leiterplatte führen kann.

KNS110

Wenn das Experiment beendet ist, vergewissern Sie sich, dass die Batterien abgeklemmt sind und schalten Sie das Gerät aus, bevor Sie die Kabel entfernen.

Verwenden Sie für das Experiment keine anderen Komponenten oder Teile als die, die mit diesem Kit geliefert wurden.

Das Spielzeug darf nicht an mehr als die empfohlene Anzahl von Netzteilen angeschlossen werden.

5. Allgemeine Leitlinien

• Siehe die Velleman® Service- und Qualitätsgarantie auf den letzten Seiten dieses Handbuchs.
• Alle Veränderungen am Gerät sind aus Sicherheitsgründen verboten. Schäden, die durch vom Benutzer vorgenommene Änderungen am Gerät verursacht werden, fallen nicht unter die Garantie.
• Verwenden Sie das Gerät nur für den vorgesehenen Zweck. Bei nicht bestimmungsgemäßer Verwendung des Geräts erlischt die Garantie.
• Schäden, die durch Nichtbeachtung bestimmter Richtlinien in diesem Handbuch verursacht werden, fallen nicht unter die Garantie, und der Händler übernimmt keine Verantwortung für daraus resultierende Mängel oder Probleme.
• Weder die Velleman group nv noch ihre Händler können für Schäden (außergewöhnliche, zufällige oder indirekte) jeglicher Art (finanziell, physisch...) verantwortlich gemacht werden, die aus dem Besitz, der Verwendung oder dem Versagen dieses Produkts entstehen.
  • Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

6. Beschreibung des Produkts

Wir freuen uns, Sie zum Ausprobieren dieses gebrauchsfertigen elektronischen Schaltkreis-Bausatzes begrüßen zu dürfen, der für Kinder ab 8 Jahren geeignet ist. "Du wirst erstaunt sein, was du alles lernen kannst, denn das Experiment ist ein realistisches Konzept von Elektronik und Elektrizität. Es wird dir auf jeden Fall ermöglichen, etwas über die notwendigen elektronischen Komponenten, Schaltkreise und Theorien sowie die grundlegenden elektronischen Prinzipien - Elektrizität, Spannung, Strom, Widerstand, Magnetismus, andere elektrische Schaltkreise und Theorien - zu lernen.

Es ist in Ordnung, wenn Sie keine Kenntnisse über Elektronik haben und nicht ganz verstehen, wie alle Experimente funktionieren. Wenn du erst einmal angefangen hast, kannst du dein Verständnis durch Experimentieren aufbauen und vielleicht einige interessante Experimente selbst ausprobieren.

Dieser elektronische Schaltkreisbausatz enthält mehr als 18 Experimente, und er ist so intelligent gestaltet, dass die Hauptplatine alle relevanten elektronischen Komponenten enthält. Alles, was du tun musst, ist einfach die Drähte entsprechend der Verdrahtungsreihenfolge jedes Experiments anzuschließen und die Schritte nacheinander zu befolgen. Einmal angeschlossen, wird der Stromkreis aktiviert und funktioniert.

Denken Sie daran, dass es sich nicht um ein einmaliges Experiment handelt. Je mehr Zeit Sie mit dem Aufbau der Experimente verbringen, desto mehr Wissen werden Sie gewinnen. Du wirst dich nie langweilen, sondern immer wieder neue, spannende Experimente entdecken, und das über Jahre hinweg.

EXPERIMENTE

1. der Rotor (Fliegender Ventilator)

2. einfache LED-Schaltung

3. der Rotor (Flying Fan) und die LED

4. rote und grüne LED

5. grundlegende Funktionsweise der LED

6. die Entladung von Dioden und Kondensatoren

7. LED-"UND-Gatter"-Schaltung

8. LED-Schaltung "NOT Gate" (mit fliegendem Ventilator für zusätzlichen Nervenkitzel)

9. LED-"ODER-Gatter"-Schaltung

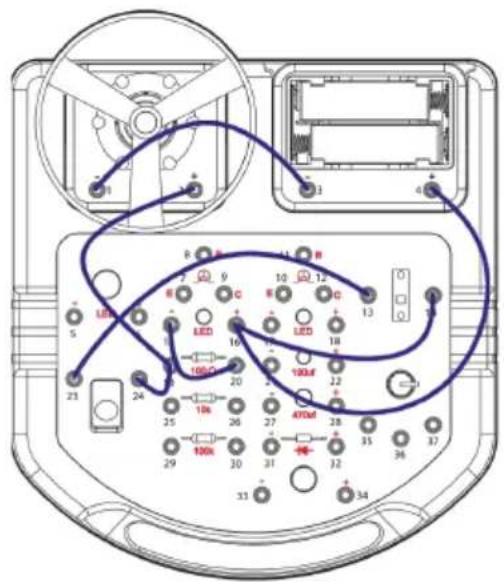

10. LED "NAND Gate" Schaltung (mit fliegendem Ventilator für zusätzliche Spannung)

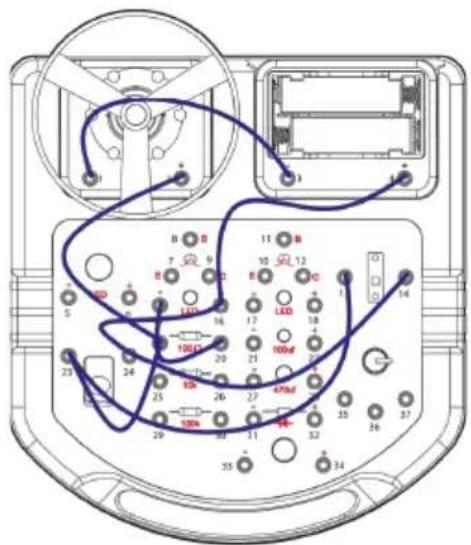

11. LED "NOR Gate" Schaltung (mit fliegendem Ventilator für zusätzliche Spannung)

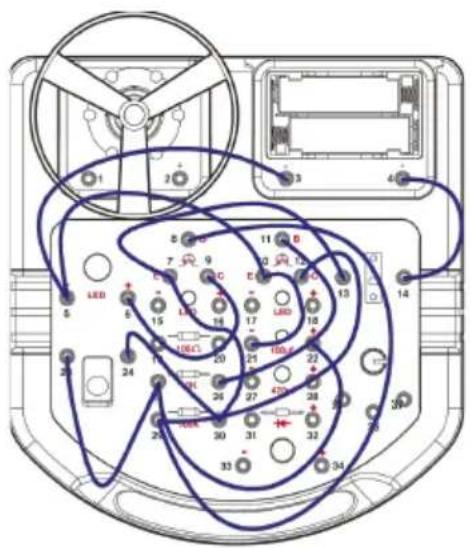

12. Zeitsteuerung

13. das Morsezeichen-Ausbildungsset

KNS110

1. verzögerter Ventilator
2. langsameres Gebläse

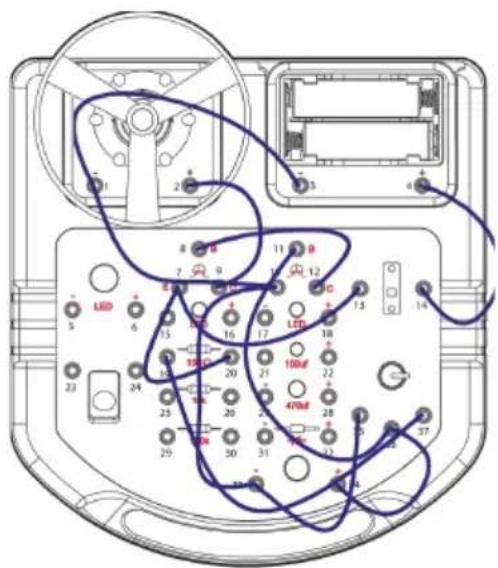

3. mikrofongesteuerter Ventilator

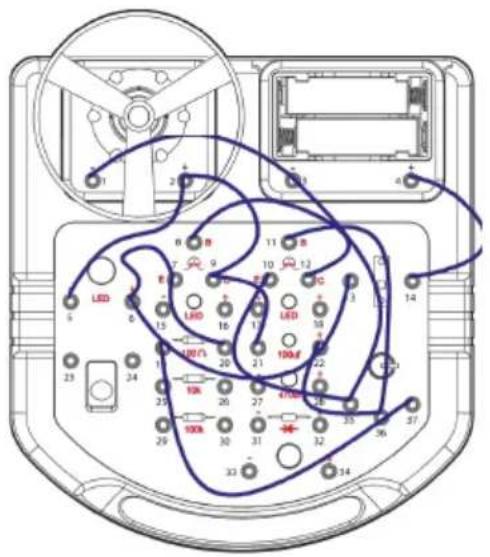

4. abwechselnd LED und Lüfter

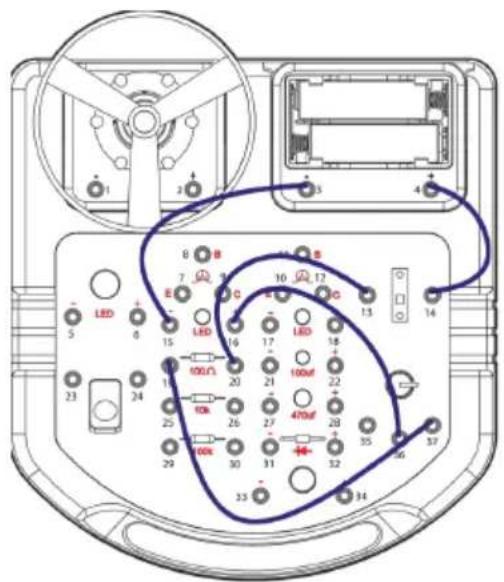

5. einstellbare LED
6. drehzahlgeregelter Ventilator

7. Glossar

Verstärker - Eine elektronische Schaltung, die das an sie gesendete Signal verstärkt. Die verstärkende Komponente kann ein Transistor, eine Vakuumröhre oder ein entsprechendes magnetisches Gerät sein. Batterie - Eine Energiequelle. Sie enthält Chemikalien, die eine chemische Reaktion eingehen, um Strom zu erzeugen, wenn ein Stromkreis angeschlossen wird.

Kapazität - Ein Maß für die Kapazität eines Kondensators zur Speicherung elektrischer Ladung. Kondensator - Ein Gerät, das aus zwei Leitern besteht, die durch einen Isolator getrennt sind. Er dient zur Speicherung elektrischer Ladung oder als Filter in einem Stromkreis.

IC (Integrated Circuit) - Ein kleiner elektronischer Baustein aus Halbleitermaterial, der für eine Vielzahl von Geräten verwendet wird, darunter Mikroprozessoren, elektronische Geräte und Automobile. Lichtsensor - Es gibt verschiedene Arten von Lichtsensoren. Der hier verwendete ist ein Fototransistor. Wenn Licht auf ihn fällt, wird er wie ein Schalter geschaltet und Strom fließt durch ihn.

Diode - Ein Bauteil, das in elektrischen Schaltkreisen verwendet wird, um einen elektrischen Strom in eine Richtung fließen zu lassen und ihn in der umgekehrten Richtung zu sperren.

Mikrofon - Ein Gerät, das Schall in ein elektrisches Signal umwandelt.

Motor - Ein Gerät, das elektrische Energie in mechanische Bewegung umwandelt.

LED (Light Emitting Diode) - Eine Diode sendet Licht aus, wenn Strom durch sie fließt.

Widerstand - Ein Maß für den Grad des Widerstands, den ein Objekt einem elektrischen Strom entgegensetzt, der es durchfließt.

Widerstand - Ein Gerät, das einen Widerstand besitzt.

Lautsprecher - Ein Gerät, das elektrische Signale in Schall umwandelt.

Schalter - Ein Gerät zum Öffnen und Schließen einer Stromquelle in einem Stromkreis.

Transistor - Ein Halbleiterbauelement, das ein Signal verstärkt und einen Stromkreis öffnet oder schließt.

Wahrheitstabelle - Es handelt sich um eine mathematische Tabelle, die zur logischen Berechnung der Werte einer logischen Erklärung und als Entscheidungsverfahren verwendet wird.

Variabler Widerstand - Eine Art von Widerstand und ein Gerät mit einstellbarem Widerstand in der elektronischen / elektrischen Schaltung.

Draht - Ein Leiter, der Elektrizität leitet. Das Anschließen eines Drahtes ist wie das Bereitstellen eines Pfades, durch den Strom fließen kann.

8. Informationen zur Batterie

Verwenden Sie 2 x 1,5 V AA-Batterien (nicht im Lieferumfang enthalten).

Um die beste Leistung zu erzielen, sollten Sie immer frische Batterien verwenden und die Batterien herausnehmen, wenn Sie sie nicht benutzen.

Die Batterien müssen mit der richtigen Polarität eingesetzt werden.

Nicht wiederaufladbare Batterien dürfen nicht wieder aufgeladen werden.

Wiederaufladbare Batterien dürfen nur unter Aufsicht von Erwachsenen geladen werden.

Wiederaufladbare Batterien müssen vor dem Aufladen aus dem Spielzeug entfernt werden.

Verschiedene Batterietypen oder neue und gebrauchte Batterien dürfen nicht gemischt werden.

Erschöpfte Batterien sind aus dem Spielzeug zu entfernen.

Die Versorgungsklemmen dürfen nicht kurzgeschlossen werden.

Es dürfen nur Batterien desselben oder eines gleichwertigen Typs verwendet werden.

Werfen Sie die Batterien nicht ins Feuer.

Mischen Sie nicht alte und neue Batterien.

Mischen Sie keine Alkali-, Kohle-Zink- und wiederaufladbaren Batterien.

9. Verdrahtungsreihenfolge und Anschluss

Vergewissern Sie sich, dass alle Drähte korrekt an die nummerierten Federklemmen der Hauptplatineneinheit angeschlossen sind, wie in der Verdrahtungsreihenfolge der einzelnen Versuche angegeben. Biegen Sie die Federklemme um und stecken Sie den freiliegenden, glänzenden Teil des Drahtes in die Federklemme. Vergewissern Sie sich, dass der Draht fest mit der Federklemme verbunden ist.

Wenn die Verdrahtungsreihenfolge beispielsweise 4-33, 1-10-32-35, 2-12 lautet, dann schließen Sie einen Draht zwischen Federklemme 4 und 33 an, dann einen Draht zwischen Federklemme 1 und 10, einen Draht zwischen Federklemme 10 und 32, einen Draht zwischen Federklemme 32 und 35 und schließlich einen Draht zwischen Federklemme 2 und 12. Dies ist nur ein Beispiel und stellt keine exakte Schaltung im Experiment dar.

Wenn der Stromkreis nicht funktioniert, können Sie die Verbindung zwischen Draht und Federklemme überprüfen, ob sie nicht gut verbunden ist oder ob ein isolierter Kunststoffteil des Drahtes in die Federklemme eingeführt wurde.

10. Merkmal der Komponente

In diesem Experimentierkasten lernst du die Grundlagen der Schaltungstheorie, die Eigenschaften von Kondensator, IC (Integrated Circuit), LED (Light Emitting Diode), Lichtsensor, Widerstand und Transistor. Du kannst lernen, dass, wenn Transistor und Kondensator zusammenarbeiten, verschiedene Licht- und Toneffekte in verschiedenen Schaltkreisen erzeugt werden können.

Ein Kondensator ist ein Gerät, das aus zwei Leitern besteht, die durch einen Isolator getrennt sind. Er dient zur Speicherung elektrischer Ladung oder als Filter in einem Stromkreis. Er ist ein häufig verwendetes Bauteil in elektronischen und elektrischen Schaltkreisen als Energiespeicher oder als Filtergerät zum Herausfiltern von elektronischen Störsignalen oder unbrauchbaren Frequenzen. Es gibt verschiedene Arten von Kondensatoren, die für unterschiedliche elektronische/elektrische Schaltkreisanwendungen konzipiert sind.

Elektrolytkondensator Schaltkreissymbol

IC (Integrated Circuit) ist ein kleines elektronisches Gerät, das aus Halbleitern besteht und für eine Vielzahl von Geräten verwendet wird, darunter Mikroprozessoren, elektronische Geräte und Automobile. IC werden aus einer großen Anzahl von Transistoren auf einem "Chip" (Silizium) hergestellt. Sie sind heute ein wichtiges und häufig verwendetes Bauteil in einer Vielzahl von Anwendungen, von Spielzeug über Haushaltsprodukte bis hin zu modernsten Geräten.

Integrierte Schaltung

KNS110

LED (Light Emitting Diode) ist eine Diode, die Licht aussendet, wenn elektrischer Strom durch sie fließt. LED hat verschiedene Lichtfarben, die davon abhängen, welche Art von halbleitenden Materialien verwendet werden. Sie werden häufig für die Beleuchtung von Haushalten und Fahrzeugen verwendet.

Schaltkreis-Symbol

LED (Licht emittierende Diode)

Ein Lichtsensor ist ein Gerät, das auf Licht reagiert. Es gibt verschiedene Arten von Lichtsensoren. Der hier verwendete ist ein Fototransistor. Wenn kein Licht vorhanden ist, kann kein elektrischer Strom durch ihn fließen. Er ist also wie ein Schalter, der ausgeschaltet ist. Wenn Licht auf ihn fällt, kann elektrischer Strom durch ihn fließen. Er ist dann wie ein Schalter, der eingeschaltet ist. Auf diese Weise lässt sich ein Lichtregelkreis aufbauen.

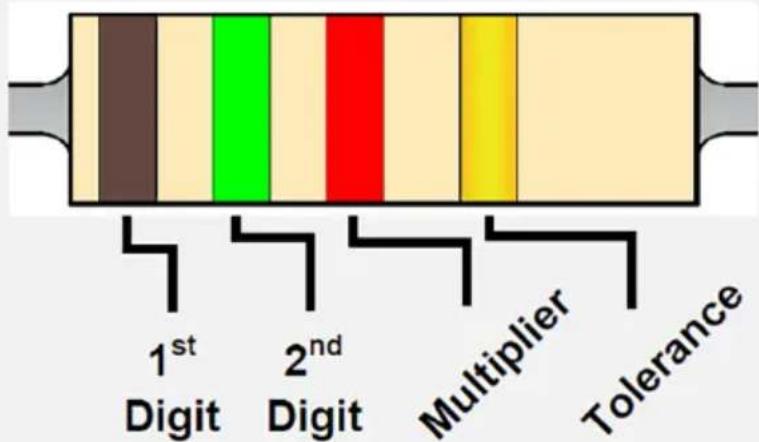

Bei Widerständen werden verschiedenfarbige Ringe verwendet, um den Wert (Widerstand) darzustellen. Der 1. und 2. Ring stellen die Ziffer dar. Der 3. Ring stellt den Multiplikator dar, wie in der Tabelle gezeigt. Der 4. Ring steht für die Toleranz, d. h. die Genauigkeit des Widerstands. Beispiel: Die Farbringe sind Braun, Rot, Braun und Gold, was einem Widerstand von 120 Ohm entspricht, Toleranz 5% (Ω).

Farbkennzeichnung Code

Ein Transistor ist ein Halbleiterbauelement, das zur Verstärkung eines Signals und zum Öffnen oder Schließen eines Schaltkreises verwendet wird. Es gibt zwei Arten von Transistoren, nämlich NPN und PNP, mit ähnlichen Schaltsymbolen. Der Transistor ist ein grundlegendes Bauelement, das häufig in modernen elektronischen Geräten verwendet wird. Er hat die schnellste Reaktionszeit und die genaueste Wirkung als Verstärker und Schaltgerät und kann als einzelnes Gerät/Komponente oder als Teil einer integrierten Schaltung (IC) fungieren. ICs bestehen aus über tausend bis Millionen Transistoren.

Wenn du die obigen Informationen bereits gelesen hast und mehr über elektrische Schaltkreise und die Nützlichkeit der Komponenten erfahren möchtest, dann lass uns die folgenden Experimente durchführen.

11. Experimente

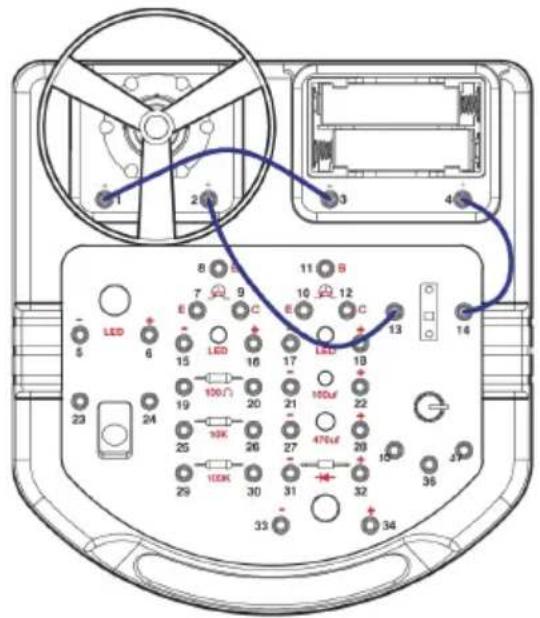

11.1 EXPERIMENT 1 - Rotor (Fliegender Ventilator) - Lichtsteuerung - musikalischer Klang

Verdrahtungsreihenfolge

4-14, 13-2, 1-3

KNS110

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein.
• Sie können sehen, wie sich der Lüfter dreht.
• Nach einigen Sekunden, wenn Sie den Hauptschalter ausschalten, fliegt der Ventilator aus dem Motor hoch.

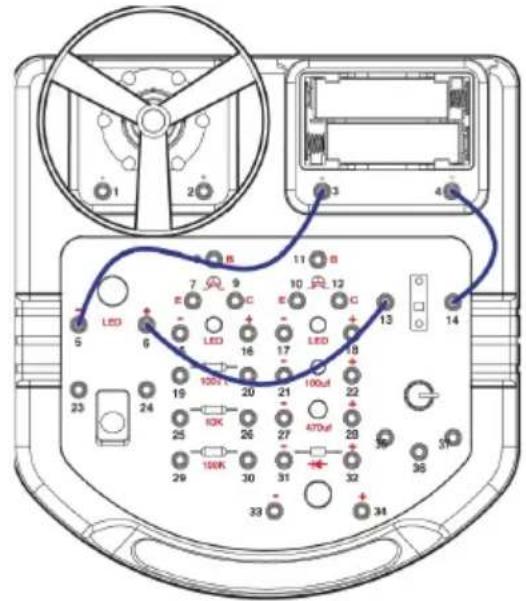

11.2 EXPERIMENT 2 - Einfache LED-Schaltung

Verdrahtungsreihenfolge

4-14, 13-6, 5-3

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein.
• Die LED leuchtet wie eine Beleuchtung auf.

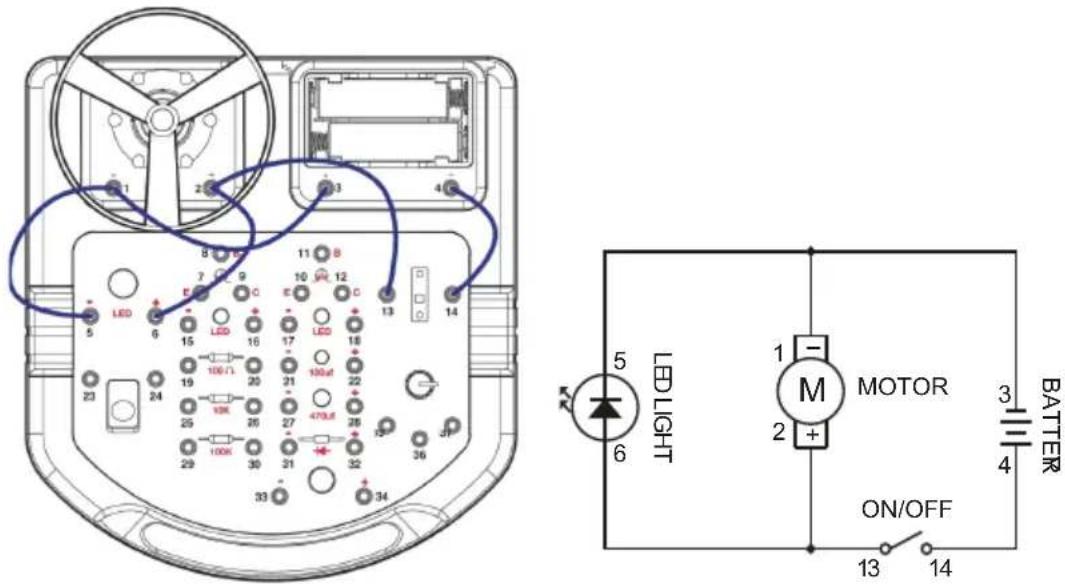

11.3 EXPERIMENT 3 - Rotor (Fliegender Ventilator) und LED

Verdrahtungsreihenfolge

V. 01 - 07/02/2024

KNS110

4-14, 3-1-5, 13-2-6

• Schalten Sie den Hauptschalter ein. Der Ventilator dreht sich und die LED leuchtet schwach.
• Wenn Sie den Hauptschalter ausschalten, erlischt die LED und der Ventilator fliegt aus dem Motor.
• Wenn Sie das Gebläse vorher entfernen und den Versuch wiederholen, leuchtet die LED diesmal heller.

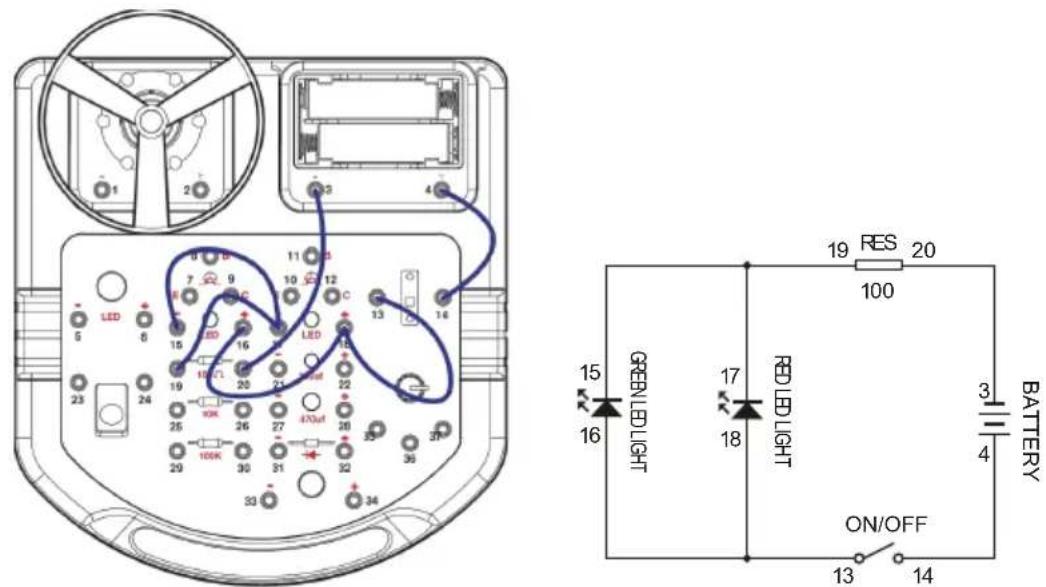

11.4 EXPERIMENT 4 - Rote und grüne LED

Verdrahtungsreihenfolge

4-14, 13-18-16, 19-17-15, 3-20

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein, damit die rote und die grüne LED aufleuchten.
• Wenn Sie den Hauptschalter ausschalten, werden beide LEDs ausgeschaltet.

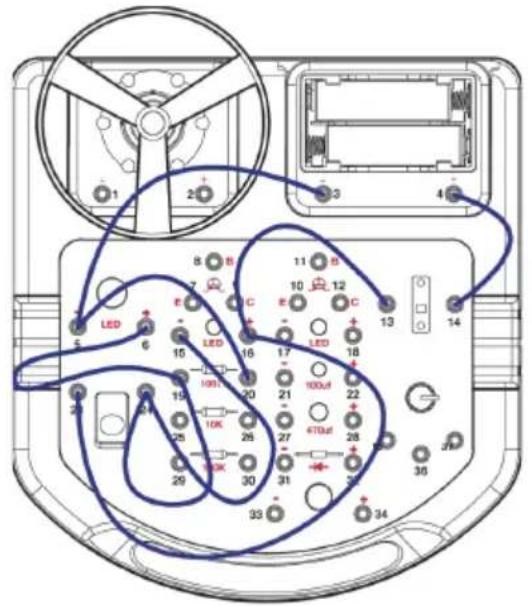

11.5 EXPERIMENT 5 - Grundlegende Funktionsweise der LED

Verdrahtungsreihenfolge

KNS110

4-14, 3-5-20, 6-19-24-15, 13-16-23

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Sie werden sehen, dass die grüne LED aufleuchtet, aber die rote LED leuchtet nicht auf.
• Wenn Sie den Druckschalter drücken, leuchtet die rote LED auf, aber die grüne LED ist ausgeschaltet.

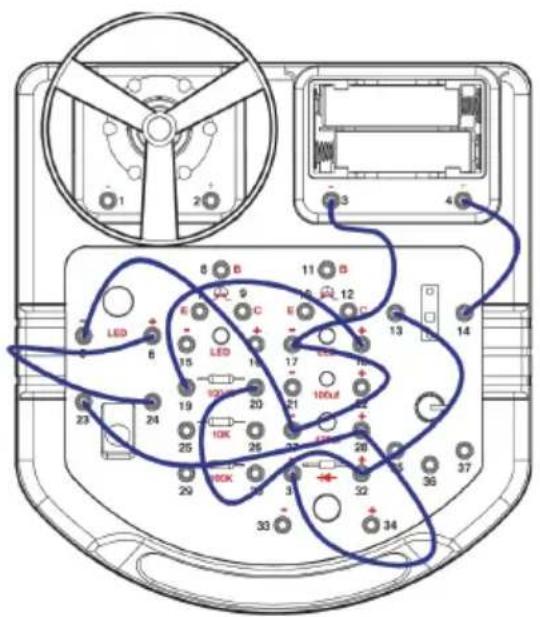

11.6 EXPERIMENT 6 - Dioden- und Kondensatorentladung

Verdrahtungsreihenfolge

4-14, 3-17-27-5, 13-32-20, 18-19, 31-28-23, 6-24

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Die kleine rote LED leuchtet auf. Der Strom, der von der Diode fließt, lädt gleichzeitig den Kondensator auf.
• Wenn Sie den Druckschalter drücken, leuchtet die große rote LED auf. Lassen Sie den Druckschalter los, damit die große rote LED erlischt.

KNS110

- Schalten Sie nun den Hauptschalter aus. Die kleine rote LED wird erlöschen. Wenn Sie jetzt jedoch den Druckschalter betätigen, leuchtet die große rote LED kurzzeitig auf! Dies ist auf die Freisetzung der gespeicherten elektrischen Ladung des Kondensators zurückzuführen.

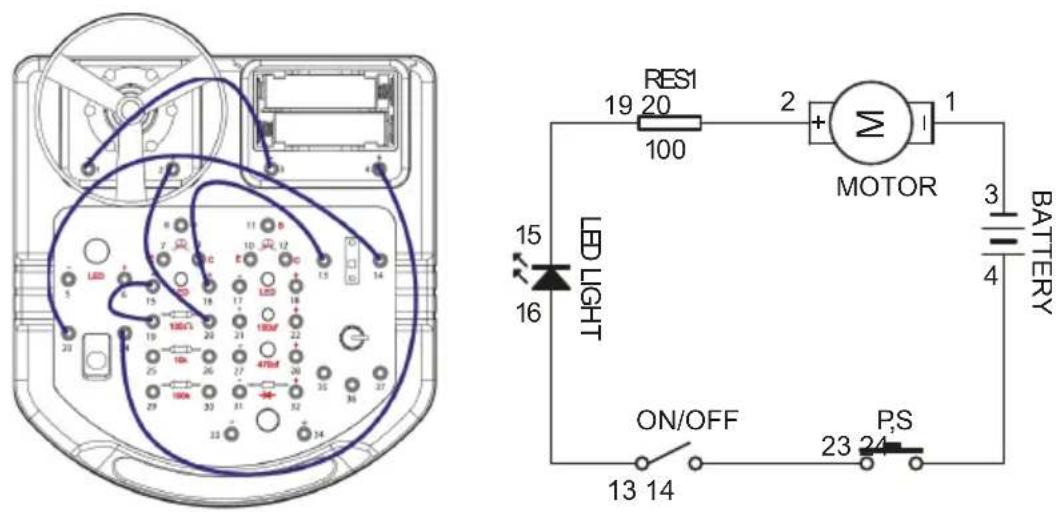

11.7 EXPERIMENT 7 - LED-"UND-Gatter"-Schaltung

Verdrahtungsreihenfolge

4-24, 14-23, 13-16, 15-19, 20-2, 3-1

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Wenn Sie nur den Hauptschalter einschalten oder nur den Druckschalter drücken, leuchtet die LED nicht auf.
• Wenn Sie den Hauptschalter einschalten UND den Druckschalter gleichzeitig drücken, leuchtet die LED auf.
• Dies wird als "UND-Verknüpfung" bezeichnet. Beide Schalter müssen eingeschaltet sein, um die LED zu aktivieren.

A UND B = C
A	B	C
0	0	0
1	0	0
0	1	0
1	1	1

11.8 EXPERIMENT 8 - LED "NOT Gate" Schaltung (mit fliegendem Ventilator für zusätzliche Spannung)

Verdrahtungsreihenfolge

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Die LED leuchtet automatisch, auch wenn der Hauptschalter ausgeschaltet ist.
• Wenn Sie den Hauptschalter einschalten, wird die LED ausgeschaltet.
• Bei der LED wird dies als "NOT Gate" bezeichnet - die LED leuchtet, wenn der Schalter ausgeschaltet ist. Die LED ist aus, wenn der Schalter eingeschaltet ist.
• Als zusätzliches lustiges Element dreht sich der Ventilator, wenn die LED aus ist! Nach ein paar Sekunden, wenn die LED wieder eingeschaltet ist, fliegt der Ventilator vom Motor hoch!

NOT A = B
A	B
1	0
0	1

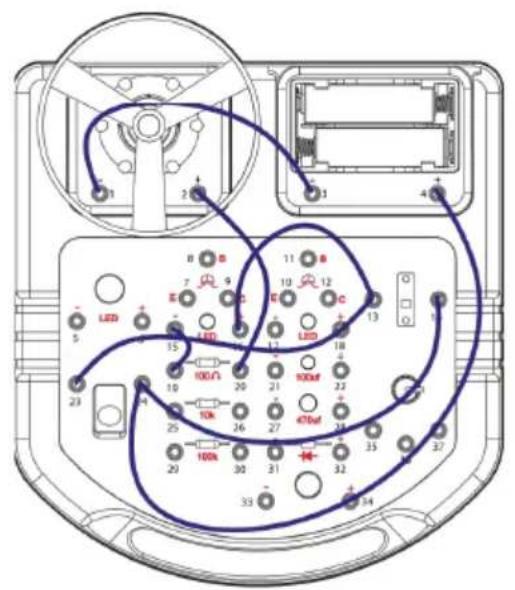

11.9 EXPERIMENT 9 - LED-"ODER-Gatter"-Schaltung

Verdrahtungsreihenfolge

24-144-, 3-1, 2-20, 19-15, 16-13-23

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Um die LED zum Leuchten zu bringen, können Sie entweder den Druckschalter drücken ODER den Hauptschalter einschalten.
• Dies wird als "ODER-Gatter" bezeichnet. Wenn einer der beiden Schalter eingeschaltet wird ODER beide Schalter eingeschaltet werden, wird die LED aktiviert.

A ODER B =C
A	B	C
0	0	0
1	0	1
0	1	1
1	1	1

KNS110

11.10 EXPERIMENT 10 - LED-"NAND-Gatter"-Schaltung (mit fliegendem Ventilator für zusätzliche Spannung)

Verdrahtungsreihenfolge

16-144-, 3-1, 2-19-24, 20-15, 13-23

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Die LED leuchtet automatisch auf.
• Die LED wird nur dann ausgeschaltet, wenn sowohl der Druckschalter als auch der Hauptschalter eingeschaltet sind. Dies wird als "NAND-Gatter" bezeichnet.
• NAND-Gatter" ist das genaue Gegenteil von "UND-Gatter".
• Als zusätzliches lustiges Element dreht sich der Ventilator, wenn die LED aus ist! Nach ein paar Sekunden, wenn die LED wieder eingeschaltet ist, fliegt der Ventilator vom Motor hoch!

A NAND B= C
A	B	C
0	0	1
1	0	1
0	1	1
1	1	0

KNS110

11.11 EXPERIMENT 11 - LED-"NOR Gate"-Schaltung (mit fliegendem Ventilator für zusätzliche Spannung)

Verdrahtungsreihenfolge

-16-244-14, 3-1, 2-19-23-13, 20-15

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Die LED leuchtet automatisch auf.
• Wenn sowohl der Hauptschalter als auch der Druckschalter ausgeschaltet sind, leuchtet die LED. Wenn der Hauptschalter oder der Druckschalter eingeschaltet sind, ist die LED aus. Dies wird als "NOR Gate" bezeichnet.
• NOR Gate" ist das genaue Gegenteil von "OR Gate".
• Als zusätzliches lustiges Element dreht sich der Ventilator, wenn die LED aus ist! Nach ein paar Sekunden, wenn Sie die LED wieder einschalten, fliegt der Ventilator aus dem Motor!

A NOR B = C
A	B	C
0	0	1
1	0	0
0	1	0
1	1	0

KNS110

11.12 EXPERIMENT 12 - Zeitsteuerung

Verdrahtungsreihenfolge

4-14, 13-7-30-24, 23-25-22, 3-5-10-21, 6-9, 8-29-12, 11-26

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein.
• Wenn Sie den Druckschalter drücken, leuchtet die LED auf.
• Nachdem Sie den Druckschalter losgelassen haben, warten Sie einfach einige Zeit und beobachten Sie.

Das LED-Licht wird allmählich erlöschen.

11.13 EXPERIMENT 13 - Morse-Trainingsset

Verdrahtungsreihenfolge

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Wenn Sie den Druckschalter antippen, blinkt die LED. Dies entspricht dem Morsecode
• Durch das Erlernen der Morse-Tabelle ist es möglich, nachts Nachrichten zu versenden.

11.14 EXPERIMENT 14 - Ventilator mit Verzögerung

Verdrahtungsreihenfolge

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Wegen des Kondensators dreht sich der Ventilator nicht sofort. Das Gebläse wird sich erst nach einer Weile drehen.

HINWEIS: Wenn das Experiment nicht funktioniert, müssen Sie den Kondensator eventuell erst "entladen". Um ihn zu "entladen", schließen Sie einen beliebigen Draht für eine Sekunde an 21-22 an. Auf diese Weise wird der im Kondensator gespeicherte Strom "entladen" und das Experiment kann wieder funktionieren.

11.15 EXPERIMENT 15 - Verlangsamter Ventilator

Verdrahtungsreihenfolge

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Wenn Sie den Druckschalter drücken, beginnt sich der Ventilator zu drehen.

KNS110

- Wenn Sie den Druckschalter loslassen, stoppt das Gebläse nicht sofort, sondern wird allmählich langsamer und stoppt schließlich.

11.16 EXPERIMENT 16 - Mikrofongesteuerter Ventilator

Verdrahtungsreihenfolge

4-14, 2013-7-, 19-37, 8-12, 11-36-34, 2-9, 3-1-10-33-35

• Schließen Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Stellen Sie den variablen Widerstand auf den Mindestwert ein, indem Sie ihn bis zum Anschlag gegen den Uhrzeigersinn drehen.
• Schalten Sie den Hauptschalter ein und stellen Sie den variablen Widerstand so ein, dass sich das Gebläse gerade noch nicht dreht. Wenn er sich bereits dreht, schalten Sie den Hauptschalter aus und justieren Sie den variablen Widerstand leicht, und schalten Sie dann den Hauptschalter wieder ein, um zu sehen. Sie müssen einige Versuche unternehmen, um die richtige Position zu finden, in der sich das Gebläse nicht mehr dreht.
• Wenn Sie die richtige Position gefunden haben, pusten Sie in Richtung Mikrofon oder klopfen Sie auf das Mikrofon, um den Ventilator zu aktivieren!

KNS110

11.17 EXPERIMENT 17 - LED und Lüfter im Wechsel

Verdrahtungsreihenfolge

4-14, 13-6-7-20, 5-2-9-21, 8-12, 11-36-22, 1-3-35-10, 19-37

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein und versuchen Sie, den variablen Widerstand langsam einzustellen.
• Die LED und der Lüfter werden abwechselnd aktiviert.
• Die Wechselfrequenz für beide Geräte hängt vom eingestellten Wert des variablen Widerstands ab.

11.18 EXPERIMENT 18 - Einstellbare LED

Verdrahtungsreihenfolge

4-14, 13-20, 19-37, 16-36, 3-15

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein.
• Durch Einstellen des variablen Widerstands können Sie die Helligkeit der LED einstellen.

11.19 EXPERIMENT 19 - Drehzahlgeregelter Ventilator

Verdrahtungsreihenfolge

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein.
• Durch Einstellen des variablen Widerstands können Sie die Drehzahl des Lüfters anpassen.

© COPYRIGHT-VERMERK

Das Urheberrecht an diesem Handbuch ist Eigentum von Velleman nv. Alle weltweiten Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung des Urheberrechtsinhabers kopiert, reproduziert, übersetzt oder auf ein elektronisches Medium oder anderweitig reduziert werden.

INSTRUKCJA OBSŁUGI

1. Wprowadzenie

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz,

Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

PL
