6. Descrizione del prodotto

Siamo lieti di darvi il benvenuto a provare questo kit di circuiti elettronici pronto all'uso, adatto a bambini dagli 8 anni in su. "Rimarrete stupiti da ciò che potrete imparare, poiché l'esperimento rappresenta un concetto realistico di elettronica ed elettricità. Vi permetterà sicuramente di conoscere i componenti elettronici, i circuiti e le teorie necessarie, nonché i principi di base dell'elettronica - elettricità, tensione, corrente, resistenza, magnetismo, altri circuiti elettrici e teorie.

Questo kit di circuiti elettronici contiene 8 entusiasmanti esperimenti didattici ed è progettato in modo intelligente con un vano estraibile per rendere il kit portatile e facile da riporre. Tutto ciò che si deve fare è collegare i fili secondo la sequenza di cablaggio di ogni esperimento e seguire i passaggi uno per uno. Questo kit di circuiti elettronici di dimensioni compatte non solo è portatile, ma è anche perfetto per imparare e sperimentare ovunque.

ESPERIMENTO 1 - Controllo della luce sul suono musicale ESPERIMENTO 2 - Controllo tattile del suono musicale ESPERIMENTO 3 - Controllo della luce e del suono musicale ESPERIMENTO 4 - Controllo tattile di luci e suoni musicali ESPERIMENTO 5 - Il suono del ferro di cavallo ESPERIMENTO 6 - Controllo della luce Luce LED (Tipo di luce) ESPERIMENTO 7 - Controllo della luce Luce LED (Tipo scuro) ESPERIMENTO 8 - LED lampeggiante con suono

7. Glossario

Batteria - Una fonte di energia. Contiene sostanze chimiche che subiscono una reazione chimica per produrre elettricità quando viene collegato un circuito.

Capacità - Misura della capacità di un condensatore di immagazzinare carica elettrica.

Condensatore - Dispositivo costituito da due conduttori separati da un isolante. È progettato per immagazzinare carica elettrica o come filtro in un circuito.

IC (Integrated Circuit) - Piccolo dispositivo elettronico realizzato con materiale semiconduttore e utilizzato per una serie di dispositivi, tra cui microprocessori, apparecchiature elettroniche e automobili.

Sensore di luce - Esistono diversi tipi di sensori di luce. Quello utilizzato in questo caso è un fototransistor. Quando la luce cade su di esso, è come un interruttore collegato e quindi la corrente può passare attraverso di esso.

LED (Light Emitting Diode) - Un diodo emette luce quando viene attraversato da corrente.

Resistenza - Misura del grado di opposizione di un oggetto all'attraversamento di una corrente elettrica.

Resistore - Dispositivo progettato per possedere una resistenza.

Altoparlante - Dispositivo che trasforma i segnali elettrici in suoni.

Interruttore - Dispositivo per l'apertura e la chiusura della sorgente di alimentazione di un circuito.

Transistor - Dispositivo a semiconduttore che amplifica un segnale e apre o chiude un circuito.

KNS100

Filo - Un conduttore che conduce l'elettricità. Collegare un filo equivale a creare un percorso che consenta il passaggio dell'elettricità.

8. Informazioni sulla batteria

Utilizza 2 batterie AA da 1,5 V (non incluse).

Per ottenere prestazioni ottimali, utilizzare sempre batterie fresche e rimuoverle quando non vengono utilizzate.

Le batterie devono essere inserite con la corretta polarità.

Le batterie non ricaricabili non devono essere ricaricate.

Le batterie ricaricabili devono essere caricate solo sotto la supervisione di un adulto.

Le batterie ricaricabili devono essere rimosse dal giocattolo prima di essere caricate.

Non è consentito mescolare tipi diversi di batterie o batterie nuove e usate.

Le batterie scariche devono essere rimosse dal giocattolo.

I terminali di alimentazione non devono essere messi in cortocircuito.

Si devono utilizzare solo batterie dello stesso tipo o equivalenti.

Non gettare le batterie nel fuoco.

Non mischiare batterie vecchie e nuove.

Non mischiare batterie alcaline, zinco carbone e ricaricabili.

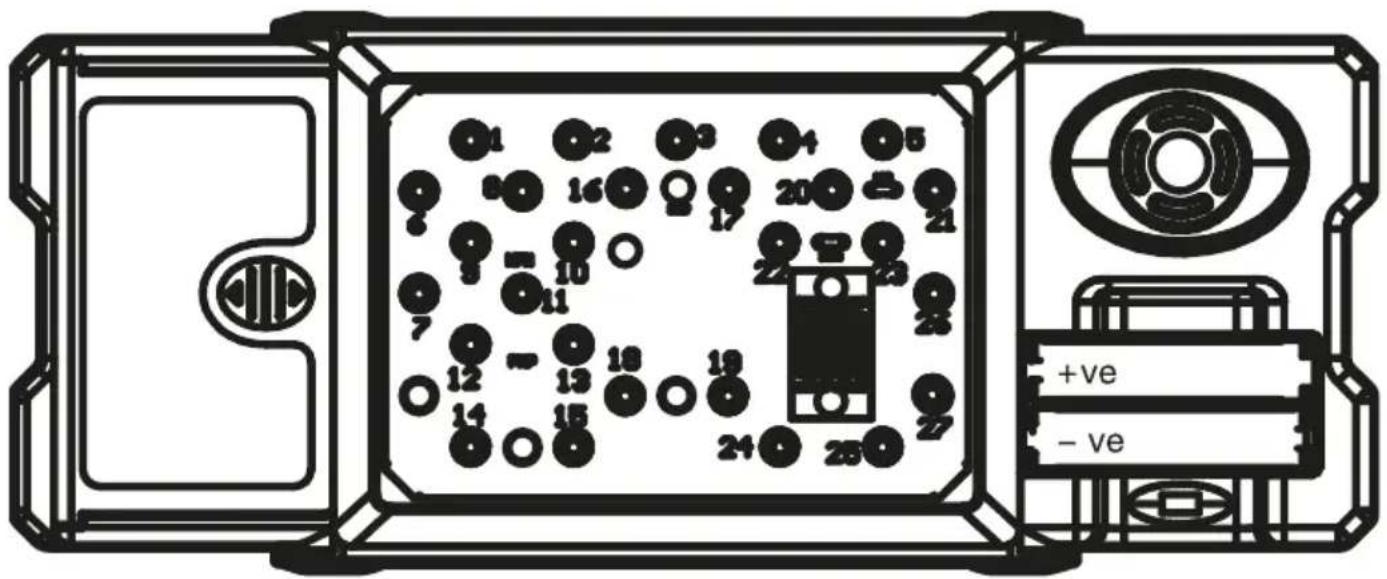

9. Sequenza di cablaggio e collegamento

Assicurarsi che tutti i fili siano collegati correttamente ai terminali a molla numerati dell'unità del circuito principale, come indicato nella sequenza di cablaggio di ciascun esperimento. Piegare il terminale a molla e inserire la parte lucida esposta del conduttore nel terminale a molla. Assicurarsi che il filo sia saldamente collegato al terminale a molla.

Ad esempio, se la sequenza di cablaggio è 4-33, 1-10-32-35, 2-12, collegare un filo tra il terminale a molla 4 e 33; quindi collegare un filo tra il terminale a molla 1 e 10, e un filo tra il terminale a molla 10 e 32, e un filo tra il terminale a molla 32 e 35; infine, collegare un filo tra il terminale a molla 2 e 12. Si tratta di un esempio di riferimento, non di un collegamento esatto del circuito nell'esperimento.

Se il circuito non funziona, è possibile controllare il collegamento del filo e del terminale a molla, se non è ben collegato o se la parte in plastica isolata di un filo è inserita nel terminale a molla.

10. Caratteristica del componente

In questo kit di mini esperimenti, imparerete la teoria di base dei circuiti, le caratteristiche del condensatore, del circuito integrato (IC), del LED (Light Emitting Diode), del sensore di luce, del resistore e del transistor. Si può imparare che quando il transistor e il condensatore lavorano insieme, si possono ottenere vari effetti luminosi e sonori in diverse connessioni del circuito.

Il condensatore è un dispositivo costituito da due conduttori separati da un isolante. È progettato per immagazzinare carica elettrica o come filtro in un circuito. È un componente comunemente utilizzato nei circuiti elettronici ed elettrici come dispositivo di accumulo di energia o come dispositivo di filtraggio per eliminare segnali elettronici rumorosi o a frequenza inutile. Esistono vari tipi di condensatori progettati per diverse applicazioni nei circuiti elettronici ed elettrici.

+| -

Condensatore elettrolitico Simbolo del circuito

Il circuito integrato (IC) è un piccolo dispositivo elettronico costituito da semiconduttori e utilizzato per una varietà di dispositivi, tra cui microprocessori, apparecchiature elettroniche e automobili. Il circuito integrato è costituito da un gran numero di transistor in un "chip" (silicio). Oggi è un componente

KNS100

fondamentale e comunemente utilizzato in un'ampia gamma di applicazioni, dai giocattoli ai prodotti per la casa, fino alle apparecchiature di ultima generazione.

Il LED (Light Emitting Diode) è un diodo che emette luce quando viene attraversato da corrente elettrica. Il LED ha diversi colori di luce che dipendono dal tipo di materiali semiconduttori utilizzati. È un dispositivo comunemente utilizzato negli apparecchi di illuminazione domestica e dei veicoli.

LED (diodo a emissione luminosa)

Simbolo del circuito

Il sensore di luce è un dispositivo che reagisce alla luce. Esistono diversi tipi di sensori di luce. Quello utilizzato in questo caso è un fototransistor. In assenza di luce, la corrente elettrica non può attraversarlo. È quindi come un interruttore spento. Quando la luce cade su di esso, la corrente elettrica può attraversarlo. In questo caso è come un interruttore che si accende. In questo modo è possibile realizzare un circuito di controllo della luce.

KNS100

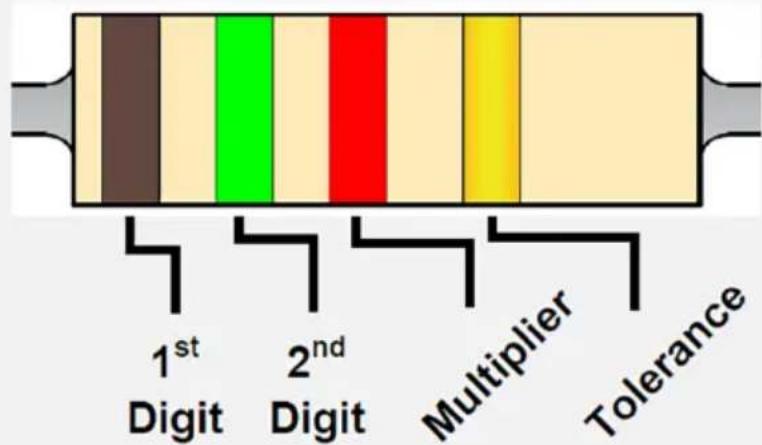

Il resistore utilizza anelli di colore diverso per rappresentare il valore (resistenza). Il 1° e il 2° anello rappresentano la cifra. Il 3° anello rappresenta il moltiplicatore, come indicato nella tabella. Il 4° anello rappresenta la tolleranza, ovvero la precisione della resistenza. Esempio: Gli anelli di colore marrone, rosso, marrone e oro rappresentano una resistenza di 120 ohm, con una tolleranza del 5% (Ω).

Codice di identificazione del colore

Il transistor è un dispositivo a semiconduttore utilizzato per amplificare un segnale e per aprirlo o chiuderlo in un circuito. Esistono due tipi di transistor, NPN e PNP, con simboli circuitali simili. Il transistor è un dispositivo fondamentale comunemente utilizzato nelle moderne apparecchiature elettroniche. Ha una risposta velocissima e un'azione precisa come amplificatore e dispositivo di commutazione, e può agire come dispositivo/componente individuale o come parte di un circuito integrato (IC). I circuiti integrati sono costituiti da migliaia o milioni di transistor.

Se avete già letto le informazioni di cui sopra e volete saperne di più sulla conoscenza dei circuiti elettrici e sull'utilità dei componenti, allora eseguite i seguenti esperimenti.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 +ve -ve

11. Esperimenti

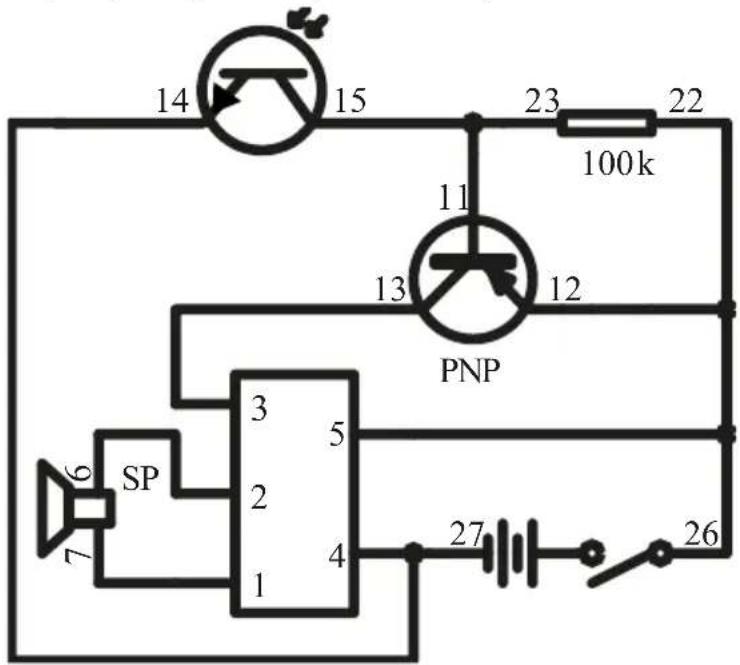

11.1 ESPERIMENTO 1 - Controllo della luce sul suono musicale

Sequenza di cablaggio

1-7, 2-6, 3-13, -2744-1, 5-12-22-26, 11-15-23

14 15 23 22 100k 11 13 12 PNP 3 5 2 27 26 SP 6 7 1 4

• Completare tutti i collegamenti di cablaggio come indicato nella sequenza.
• Accendere l'interruttore principale.
• Quando il sensore di luce è completamente coperto, il transistor si accende e attiva il circuito integrato per riprodurre la musica. La musica viene emessa dall'altoparlante.
• Una volta terminata la musica, è possibile ripetere l'esperimento coprendo nuovamente il sensore di luce.

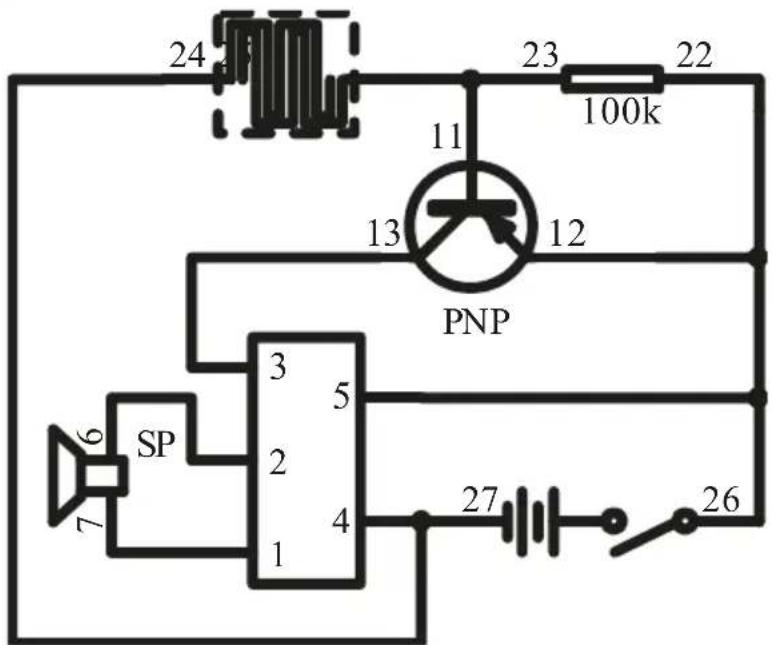

11.2 ESPERIMENTO 2 - Controllo tattile del suono musicale

Sequenza di cablaggio

1-7, 2-6, 3-13, 4-24-27, 5-12-22-26, 11-23-25

KNS100

24 23 22 100k 11 13 12 PNP 6 SP 3 5 2 4 1 27 26

• Completare tutti i collegamenti di cablaggio come indicato nella sequenza.
• Accendere l'interruttore principale.
• Se si mette il dito sulla piastra tattile, il transistor si accende e attiva il circuito integrato per riprodurre la musica. Si sente la musica provenire dall'altoparlante.
• In caso di mancata risposta, è possibile inumidire il dito e riprovare.

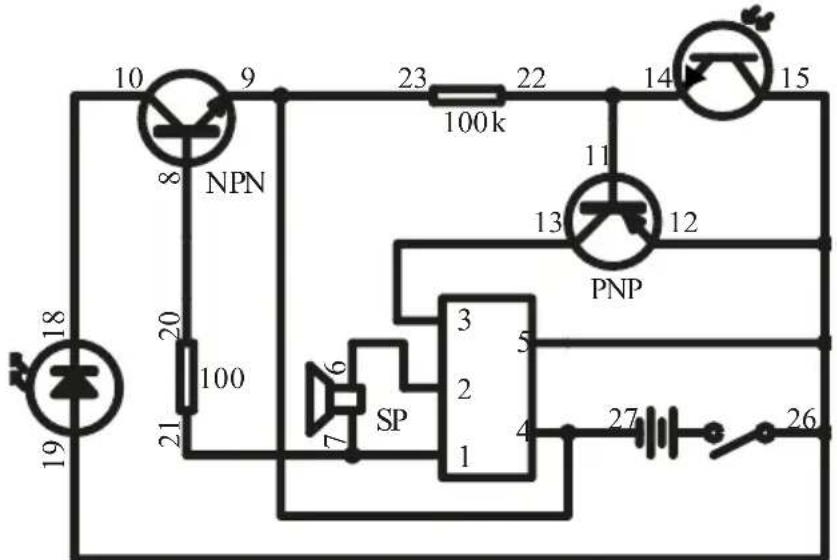

11.3 ESPERIMENTO 3 - Controllo della luce e del suono musicale

Sequenza di cablaggio

1-7-21, 2-6, 3-13, 4-9-23-27, 55-12-1-19-26, -22411-1, 8-20, 10-18

10 9 23 22 14 15 8 NPN 100k 11 13 12 PNP 20 100 6 SP 3 5 2 27 26 19 21 7 1

• Completare tutti i collegamenti di cablaggio come indicato nella sequenza.
• Accendere l'interruttore principale. Per fare in modo che il kit segua esattamente la descrizione dell'esperimento, potrebbe essere necessario eseguire questa operazione sotto una fonte di luce intensa.
• Quando il sensore luminoso viene illuminato dalla luce e poi coperto e scoperto, il transistor si accende e attiva il circuito integrato per riprodurre la musica. È possibile ascoltare la musica proveniente dall'altoparlante e vedere il LED illuminarsi.
• Una volta terminata la musica, è possibile ripetere l'esperimento ripetendo i passaggi precedenti (non è necessario spegnere l'interruttore principale).

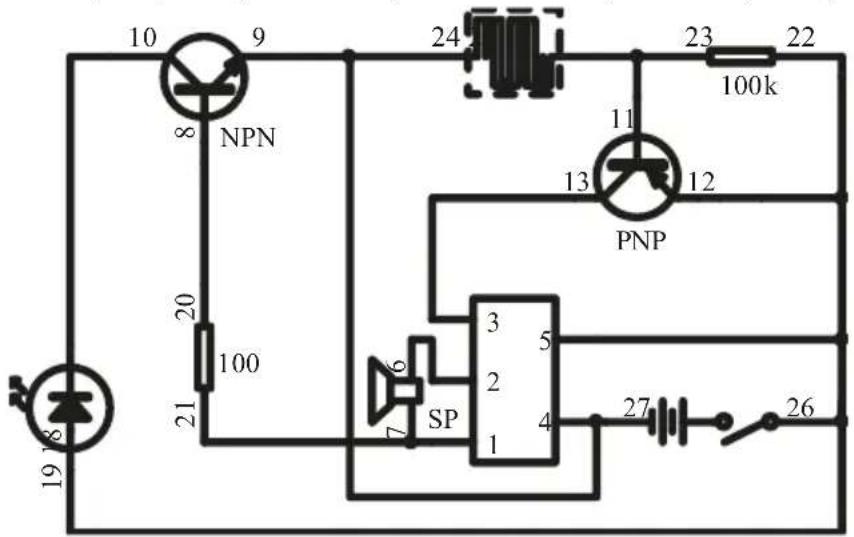

11.4 ESPERIMENTO 4 - Controllo tattile di luci e suoni musicali

Sequenza di cablaggio

1-7-21, 2-6, 3-13, 4-9-24-27, 5-12-26-19-22, 11-23-25, 8-20, 10-18

10 9 8 NPN 24 23 22 100k 11 13 12 PNP 20 100 21 6 SP 3 5 2 4 27 26 19 18

• Completare tutti i collegamenti di cablaggio come indicato nella sequenza.
• Accendere l'interruttore principale.
• Mettere il dito sulla piastra di contatto. Il transistor si accende e attiva il circuito integrato per la riproduzione della musica. È possibile ascoltare la musica proveniente dall'altoparlante e vedere il LED illuminarsi.
• In caso di mancata risposta, è possibile inumidire il dito e riprovare.

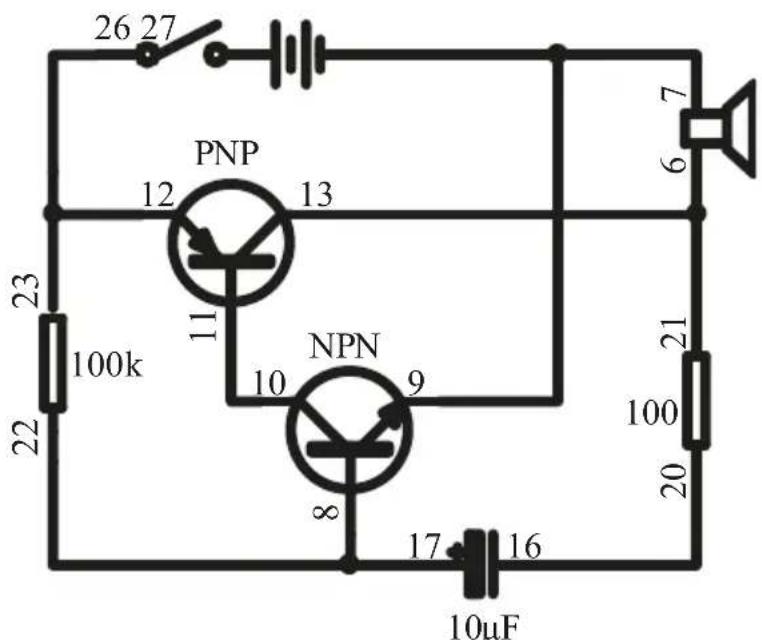

11.5 ESPERIMENTO 5 - Il suono del ferro di cavallo

Sequenza di cablaggio

12-23-26, 7-9-27, 6-13-21, 10-11, 20-16, 8-17-22

26 27 PNP 12 13 11 NPN 10 9 8 17 16 100k 23 22 21 100 20 7 6 10µF

• Completare tutti i collegamenti di cablaggio come indicato nella sequenza.
• Accendere l'interruttore principale.
• Il condensatore (10uF) funziona con il transistor come oscillatore, in modo che la frequenza di oscillazione dell'altoparlante produca l'effetto sonoro del ferro di cavallo.

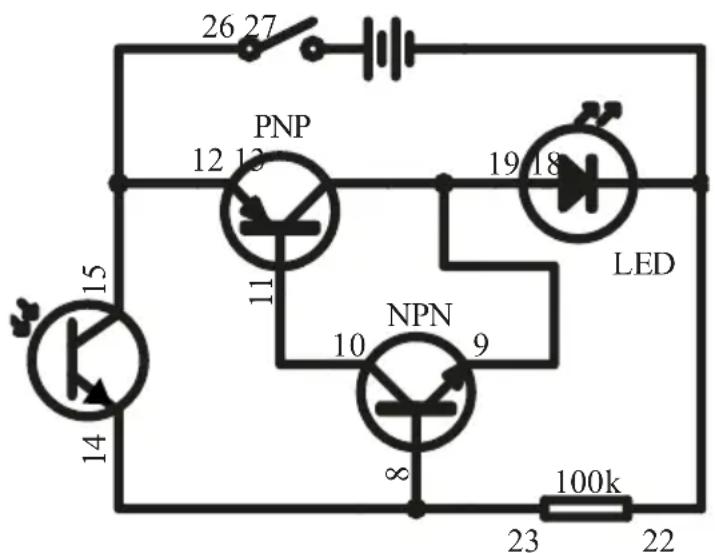

11.6 ESPERIMENTO 6 - Controllo della luce Luce LED (Tipo di luce)

Sequenza di cablaggio

12-15-26, 9-13-19, 8-14-23, 10-11, 18-22-27

26 27 PNP 12 13 19 18 LED 11 NPN 10 9 ∞ 14 100k 23 22

• Completare tutti i collegamenti di cablaggio come indicato nella sequenza.
• Accendere l'interruttore principale. Il LED si accende.
• Quando il sensore di luce è completamente coperto, il LED si spegne.
• Poi, quando il sensore di luce viene scoperto, la luce LED si accende di nuovo.

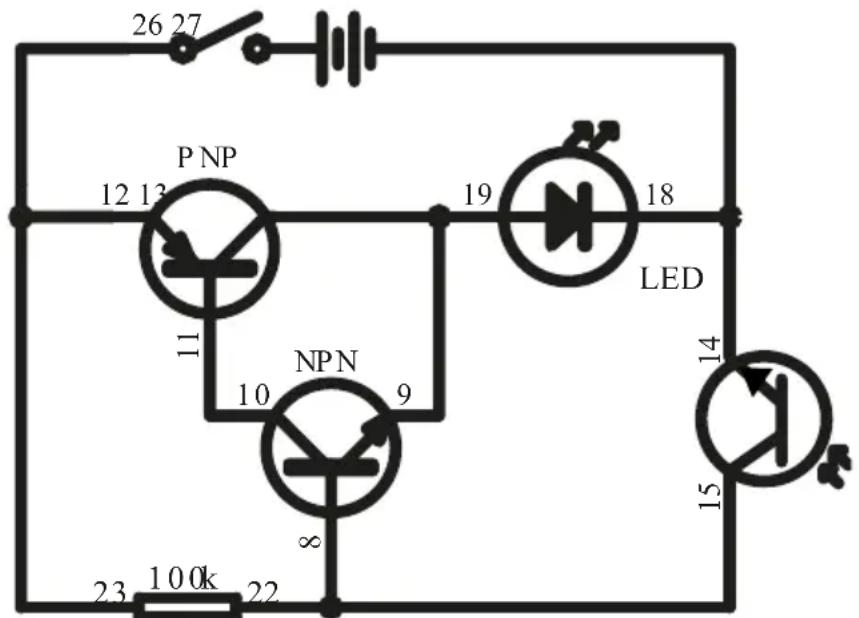

11.7 ESPERIMENTO 7 - Controllo della luce Luce LED (Tipo scuro)

Sequenza di cablaggio

12-23-26, 9-13-19, 8-15-22, 10-11, 14-18-27

26 27 P NP 12 13 11 10 NPN 9 ∞ 23 100k 22 19 LED 18 14 15

• Completare tutti i collegamenti di cablaggio come indicato nella sequenza.
• Accendere l'interruttore principale.
• Quando il sensore luminoso è completamente coperto, il LED si accende.
• Quando il sensore di luce è scoperto, il LED si spegne.

11.8 ESPERIMENTO 8 - LED lampeggiante con suono

Sequenza di cablaggio

12-23-26, 6-9-18-27, 7-13-19-21, 10-11, 20-16, 8-17-22

26 27 18 19 PNP 12 13 100k 11 NPN 9 7 SP 8 10μF 17 16 22 23 100 20 21

• Completare tutti i collegamenti di cablaggio come indicato nella sequenza.
• Accendere l'interruttore principale.
• Il condensatore (10uF) lavora con il transistor come oscillatore per far sì che il LED si comporti come una luce lampeggiante. Verrà inoltre emesso un suono a ritmo coordinato con il lampeggiare del LED. Nota: se le batterie sono scariche, il LED lampeggia solo per un breve periodo e poi si illumina come un normale LED.
