GEBRUIKSAANWIJZING KNS120 VELLEMAN

Aan alle inwoners van de Europese Unie

Belangrijke milieu-informatie over dit product

Dit symbool op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscyclus schadelijk kan zijn voor het milieu. Gooi het apparaat (of de batterijen) niet weg als ongesorteerd huishoudelijk afval, maar breng het naar een gespecialiseerd bedrijf voor recycling. Dit apparaat moet worden ingeleverd bij uw distributeur of bij een plaatselijke recyclingdienst. Respecteer de plaatselijke milieuvoorschriften.

Neem bij twijfel contact op met de plaatselijke afvalverwerkingsautoriteiten.

Bedankt voor het kiezen van Velleman! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Als het apparaat tijdens het transport beschadigd is, installeer of gebruik het dan niet en neem contact op met uw dealer.

2. Veiligheidsinstructies

Lees en begrijp deze handleiding en alle veiligheidsvoorschriften voordat u dit apparaat gebruikt.

Gevaar voor verstikking door kleine onderdelen. Niet voor kinderen jonger dan 3 jaar.

8+

Aanbevolen leeftijd: +.

• Dit product is bedoeld voor gebruik voor educatieve doeleinden in scholen en andere pedagogische inhouden onder toezicht van een volwassen instructeur, zoals wetenschapsapparatuur.
• Bescherm tegen regen, vocht, spatten en druppelende vloeistoffen, schokken en misbruik, extreme hitte en stof.

3. Waarschuwing

Toezicht en hulp van volwassenen is vereist.

Dit apparaat is alleen bedoeld voor gebruik door kinderen van 8 jaar en ouder.

Niet geschikt voor kinderen jonger dan 3 jaar vanwege de kleine onderdelen en componenten -VERTERINGSGEVAAR DOOR INSLIKKEN.

Lees voor gebruik alle instructies in de handleiding en volg ze op.

Dit speelgoed bevat kleine onderdelen en functionele scherpe punten op onderdelen. Uit de buurt houden van kinderen jonger dan 3 jaar.

Er zijn 2 AA-batterijen nodig (niet meegeleverd).

Bewaar de informatie en deze handleiding voor toekomstig gebruik.

Instructies voor ouders zijn inbegrepen en moeten worden nageleefd.

Niet dicht bij het oor gebruiken! Verkeerd gebruik kan gehoorschade veroorzaken.

4. Let op

Voordat u een experiment opzet, moet u controleren of alle bedrading correct is aangesloten voordat u de batterijen plaatst en het apparaat inschakelt.

Als het experiment klaar is, zorg er dan voor dat de batterijen losgekoppeld zijn en schakel het apparaat uit voordat je de draden opruimt.

Gebruik geen andere onderdelen voor het experiment dan de onderdelen die bij deze kit zijn geleverd. Het speelgoed mag niet worden aangesloten op meer dan het aanbevolen aantal voedingen.

User manual

Er kan haar verstrikt raken als het hoofd van het kind te dicht bij de gemotoriseerde eenheid van dit speelgoed komt.

Dit speelgoed bevat functionele scherpe punten op de kabels en draden van onderdelen, waardoor voorzichtigheid geboden is bij het hanteren.

5. Algemene richtlijnen

• Raadpleeg de Velleman® Service- en Kwaliteitsgarantie op de laatste pagina's van deze handleiding.
• Alle wijzigingen aan het apparaat zijn om veiligheidsredenen verboden. Schade veroorzaakt door wijzigingen aan het apparaat door de gebruiker wordt niet gedekt door de garantie.
• Gebruik het apparaat alleen voor het beoogde doel. Bij ongeoorloofd gebruik vervalt de garantie.
• Schade veroorzaakt door het negeren van bepaalde richtlijnen in deze handleiding wordt niet gedekt door de garantie en de dealer aanvaardt geen verantwoordelijkheid voor defecten of problemen die hieruit voortvloeien.
• Noch Velleman-groep nv, noch haar verdelers kunnen verantwoordelijk gesteld worden voor enige schade (buitengewone, incidentele of indirecte) - van welke aard dan ook (financieel, fysisch...) die voortvloeit uit het bezit, het gebruik of het falen van dit product.
• Bewaar deze handleiding voor toekomstig gebruik.

6. Productbeschrijving

We heten je van harte welkom om deze kant-en-klare set met elektronische schakelingen uit te proberen, die geschikt is voor kinderen vanaf 8 jaar. "Je zult versteld staan van wat je allemaal kunt leren, want het experiment is een realistisch concept van elektronica en elektriciteit. Het zal je zeker in staat stellen om meer te leren over de benodigde elektronische componenten, circuits en theorieën, evenals de basisprincipes van elektronica - elektriciteit, spanning, stroom, weerstand, magnetisme, andere elektrische circuits en theorieën.

Het is niet erg als je geen kennis hebt van elektronica en niet helemaal begrijpt hoe alle experimenten werken. Als je eenmaal aan de slag gaat, kun je je kennis vergroten door te experimenteren en misschien zelf wat interessante experimenten uit te proberen.

Deze kit met elektronische schakelingen bevat meer dan 25 experimenten en is zo slim ontworpen dat de hoofdprintplaat alle relevante elektronische componenten bevat. Je hoeft alleen maar de draden aan te sluiten volgens de bedradingsvolgorde van elk experiment en de stappen een voor een te volgen. Zodra het circuit is aangesloten, wordt het geactiveerd en werkt het.

Onthoud dat dit geen eenmalig experiment is. Hoe meer je besteedt aan het bouwen van de experimenten, hoe meer kennis je zult opdoen. Je zult je nooit vervelen, maar volledig betrokken raken omdat je nog een paar jaar lang nieuwe spannende experimenten zult ontdekken.

EXPERIMENTEN

1. Blower (Drijvende bal)
2. Eenvoudig LED-circuit
3. Twee LED's parallel geschakeld
4. Drie LED's in parallelle aansluiting
5. Blower (Zwevende bal) en LED met afzonderlijke schakelaars
6. Basisschakeling van LED's
7. Demonstratie van weerstand en stroom
8. Demonstratie van de variabele weerstand
9. Demonstratie van de functie van de condensator
10. Diode- en condensatorontlading
11. "AND Gate"-schakeling voor LED
12. "OR-poortschakeling" voor LED

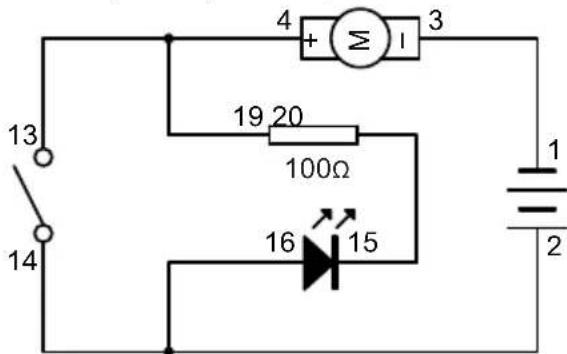

13. "NOT Gate" circuit voor LED (met zwevende bal voor extra spanning)

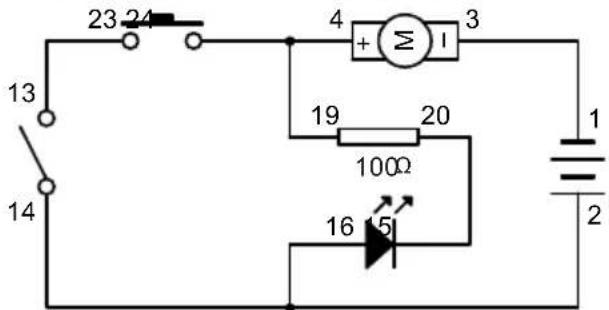

14. "NAND Gate"-schakeling voor LED (met zwevende bal voor extra opwinding)

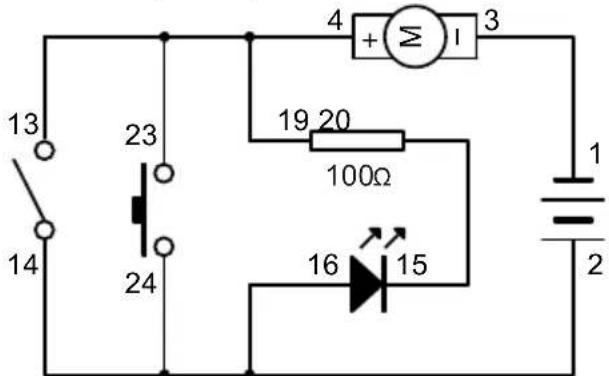

15. "NOR Gate"-schakeling voor LED (met zwevende bal voor extra opwinding)

User manual

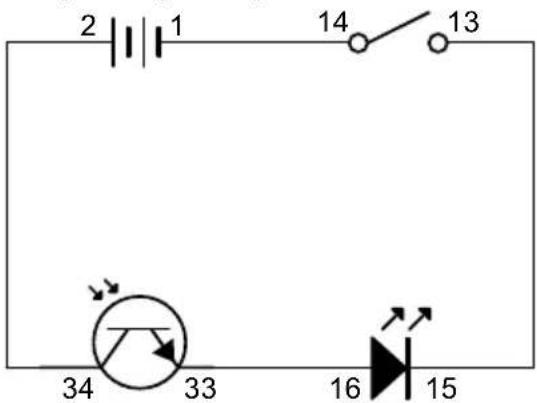

1. Een eenvoudige demonstratie van de lichtsensor

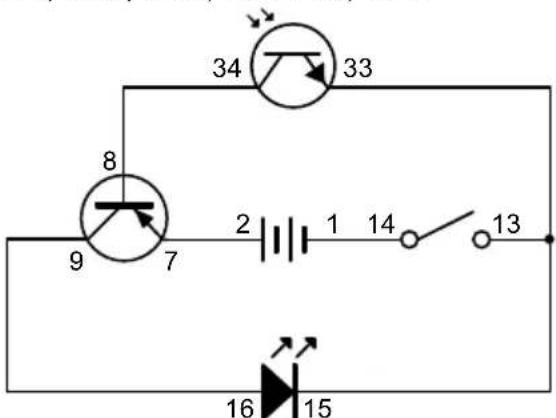

2. Een eenvoudige demonstratie van een functie van de PNP-transistor

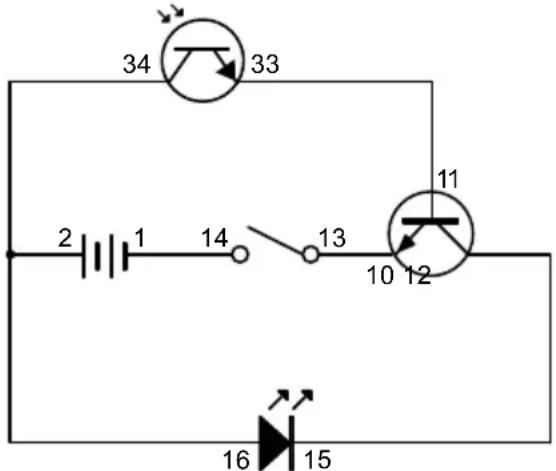

3. Een eenvoudige demonstratie van een functie van de NPN-transistor
4. Vertraagde LED-verlichting

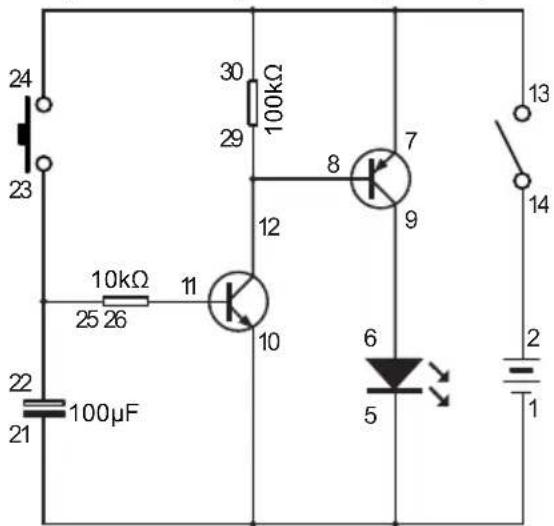

5. Vertraagd doven LED

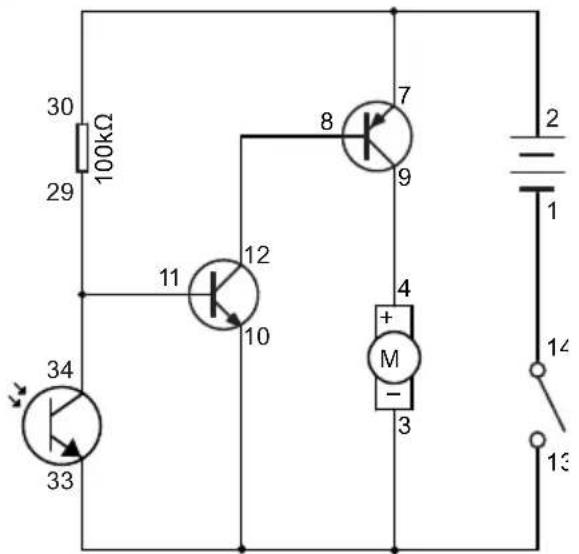

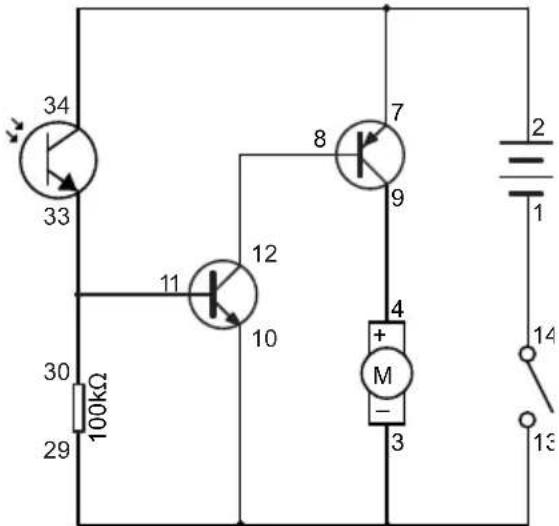

6. Lichtregelventilator (Lichttype)
7. Lichte regelventilator (Donker type)

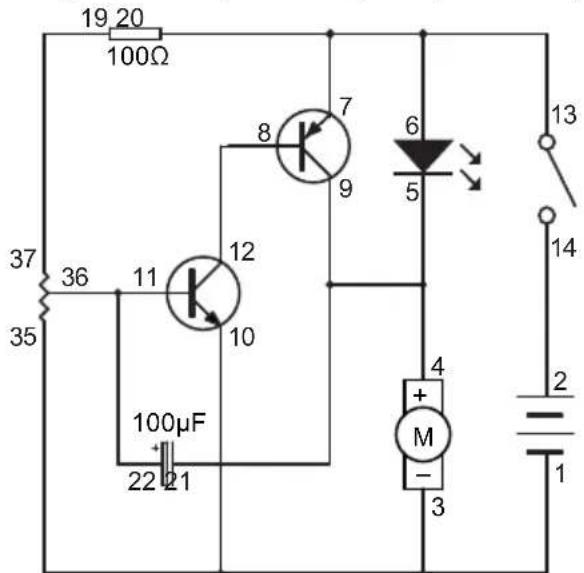

8. Afwisselend LED en ventilator
9. Snelheidsregelbare ventilator

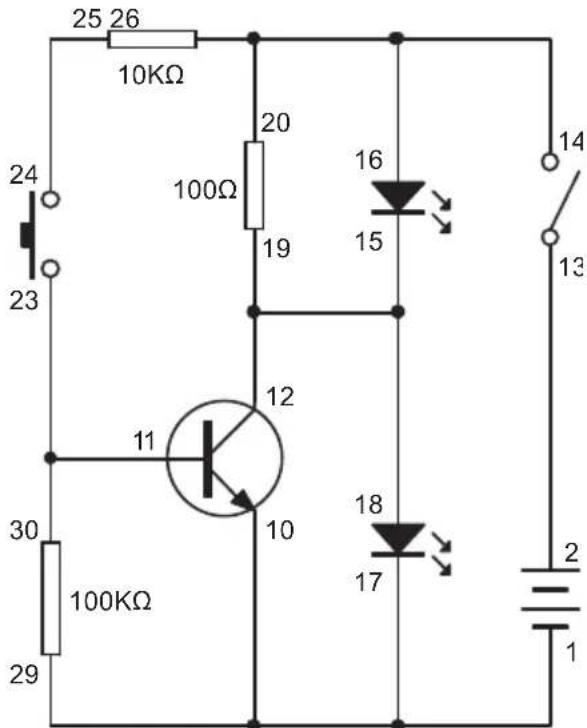

10. Verbindingsindicator

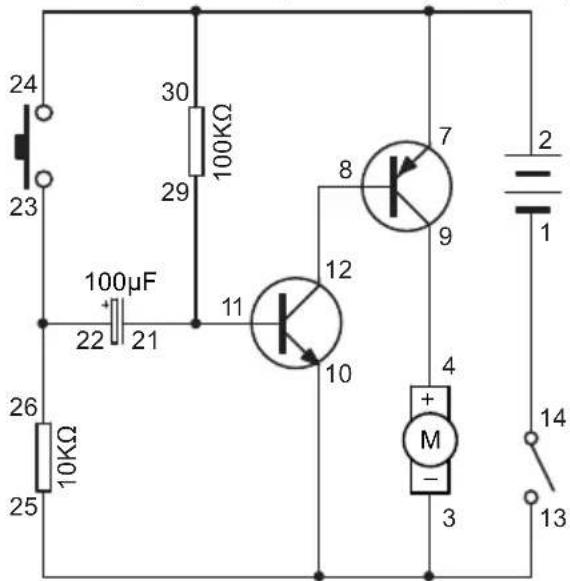

11. Handmatige bediening stop-and-resume blower

7. Woordenlijst

Versterker - Een elektronisch circuit dat het signaal versterkt dat er naartoe wordt gestuurd. De versterkende component kan een transistor, vacuümbuis of geschikt magnetisch apparaat zijn.

Batterij - Een energiebron. Hij bevat chemicaliën die een chemische reactie ondergaan om elektriciteit te produceren wanneer een circuit wordt aangesloten.

Capaciteit - Een meting van de capaciteit van een condensator om elektrische lading op te slaan.

Condensator - Een apparaat dat bestaat uit twee geleiders die worden gescheiden door een isolator. Hij is ontworpen om elektrische lading op te slaan of als filter in een circuit.

IC (Integrated Circuit) - Een klein elektronisch apparaat gemaakt van halfgeleidermateriaal dat wordt gebruikt voor verschillende apparaten, waaronder microprocessors, elektronische apparatuur en auto's.

Lichtsensor - Er zijn verschillende soorten lichtsensoren. De sensor die hier wordt gebruikt is een fototransistor. Wanneer er licht op valt, is deze als een schakelaar aangesloten en wordt er stroom doorheen gestuurd.

Diode - Een apparaat dat in elektrische circuits wordt gebruikt om een elektrische stroom in één richting te laten stromen en in omgekeerde richting te blokkeren.

Microfoon - Een apparaat dat geluid omzet in een elektrisch signaal.

Motor - Een apparaat zet elektrische energie om in mechanische beweging.

LED (Light Emitting Diode) - Een diode zendt licht uit wanneer er stroom doorheen gaat.

Weerstand - Een meting van de mate waarin een object een elektrische stroom tegenhoudt.

Weerstand - Een apparaat dat is ontworpen om weerstand te bezitten.

Luidspreker - Een apparaat dat elektrische signalen omzet in geluid.

Schakelaar - Een apparaat voor het openen en sluiten van de stroombron naar een circuit.

Transistor - Een halfgeleiderapparaat dat een signaal versterkt en een circuit opent of sluit.

Waarheidstabel - Dit is een wiskundige tabel die wordt gebruikt om de waarden van logische explicaties logisch te berekenen en als beslissingsprocedure.

Variabele weerstand - Een soort weerstand en een apparaat met instelbare weerstand in een elektronisch/elektrisch circuit.

Draad - Een geleider die elektriciteit geleidt. Het aansluiten van een draad is als een pad waardoor elektriciteit kan stromen.

8. Batterij informatie

Gebruik 2 x 1,5V AA-batterijen (niet meegeleverd).

Gebruik voor de beste prestaties altijd nieuwe batterijen en verwijder de batterijen als u ze niet gebruikt.

Batterijen moeten met de juiste polariteit worden geplaatst.

Niet-oplaadbare batterijen mogen niet worden opgeladen.

Oplaadbare batterijen mogen alleen onder toezicht van een volwassene worden opgeladen.

Oplaadbare batterijen moeten uit het speelgoed worden gehaald voordat ze worden opgeladen.

Verschillende soorten batterijen of nieuwe en gebruikte batterijen mogen niet gemengd worden.

Lege batterijen moeten uit het speelgoed worden verwijderd.

De voedingsklemmen mogen niet worden kortgesloten.

Gebruik alleen batterijen van hetzelfde of een gelijkwaardig type.

Gooi de batterijen niet in het vuur.

Gebruik geen oude en nieuwe batterijen door elkaar.

Gebruik geen alkalinebatterijen, zinkkoolstofbatterijen en oplaadbare batterijen door elkaar.

User manual

9. Bedradingsvolgorde en aansluiting

Zorg ervoor dat alle draden correct zijn aangesloten op de genummerde veerklemmen van de hoofdprintplaat zoals aangegeven in de bedradingsvolgorde van elk experiment. Buig de veerklem om en steek de blootliggende glanzende geleider van de draad in de veerklem. Zorg ervoor dat de draad goed is aangesloten op de veerklem.

Bijvoorbeeld als de bedradingsvolgorde 4-33, 1-10-32-35, 2-12 is, sluit dan een draad aan tussen veerklem 4 en 33; en sluit vervolgens een draad aan tussen veerklem 1 en 10, en een draad tussen veerklem 10 en 32, en een draad tussen veerklem 32 en 35; en sluit tenslotte een draad aan tussen veerklem 2 en 12. Dit is slechts een voorbeeld ter referentie, geen exacte circuitverbinding in het experiment.

Als het circuit niet werkt, kunt u de verbinding tussen de draad en de veerklem controlleren of deze niet goed is aangesloten of dat het geïsoleerde plastic deel van een draad in de veerklem is gestoken.

10. Componentkenmerk

In dit experimentenpakket leer je de basistheorie van het circuit, de karakteristiek van condensator, IC (Integrated Circuit), LED (Light Emitting Diode), lichtsensor, weerstand en transistor. Je leert dat wanneer transistor en condensator samenwerken, er verschillende licht- en geluidseffecten kunnen worden gemaakt in verschillende circuitverbindingen.

Een condensator is een apparaat dat bestaat uit twee geleiders die worden gescheiden door een isolator. Hij is ontworpen om elektrische lading op te slaan of als filter in een circuit. Het is een veelgebruikt onderdeel in elektronische en elektrische circuits als energieopslagapparaat of als filterapparaat om elektronische ruis of nutteloze frequentiesignalen uit te filteren. Er zijn verschillende soorten condensatoren die ontworpen zijn voor verschillende toepassingen in elektronische en elektrische circuits.

IC (Integrated Circuit) is een klein elektronisch apparaat gemaakt van halfgeleiders en wordt gebruikt voor verschillende apparaten, waaronder microprocessors, elektronische apparatuur en auto's. IC's worden gemaakt door een groot aantal transistors in een "chip" (silicium) te plaatsen. IC's worden gemaakt door een groot aantal transistors op een "chip" (silicium) te plaatsen. Het is nu een kritische en veelgebruikte component in een groot aantal toepassingen, van speelgoed en huishoudelijke producten tot geavanceerde apparatuur.

Geïntegreerd circuit

User manual

LED (Light Emitting Diode) is een diode die licht uitzendt wanneer er elektrische stroom doorheen gaat. LED heeft verschillende lichtkleuren die afhangen van het soort halfgeleidende materialen dat wordt gebruikt. Het is een veelgebruikt apparaat in huishoudelijke en voertuigverlichting.

LED (lichtemitterende diode)

Schakelsymbool

Een lichtsensor is een apparaat dat reageert op licht. Er zijn verschillende soorten lichtsensoren. Degene die hier wordt gebruikt is een fototransistor. Als er geen licht is, kan er geen elektrische stroom doorheen lopen. Daarom is het als een schakelaar die is uitgeschakeld. Wanneer er licht op valt, kan er wel elektrische stroom doorheen lopen. Het is dan als een schakelaar die wordt ingeschakeld. Op deze manier kan een lichtregelcircuit worden gemaakt.

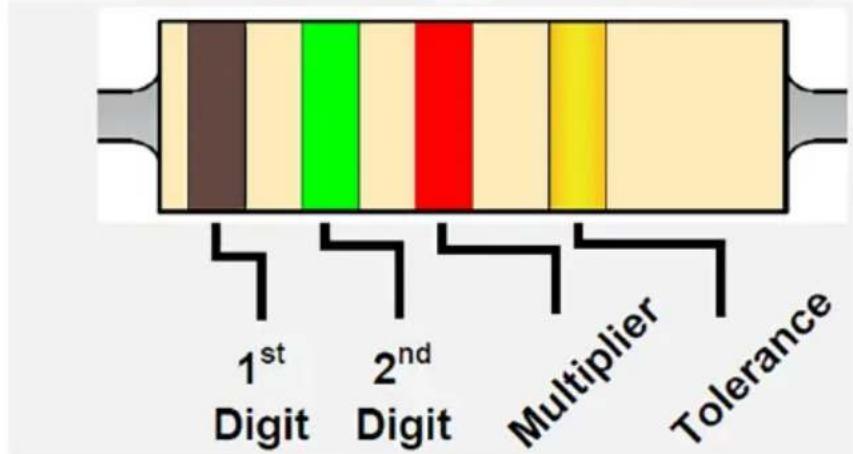

Weerstanden gebruiken verschillende kleuren ringen om de waarde (weerstand) weer te geven. De 1e en 2e ring vertegenwoordigen het cijfer. De 3e ring vertegenwoordigt de vermenigvuldigingsfactor zoals weergegeven in de tabel. De 4e ring vertegenwoordigt de tolerantie, oftewel de nauwkeurigheid van de weerstand. Voorbeeld: De gekleurde ringen zijn bruin, rood, bruin en goud, wat staat voor een weerstand van 120 ohm, tolerantie 5% (Ω).

Kleuridentificatiecode

Kleur 1e	2e		3rd-vermenigvuldiger	Tolerantie
Zwart	0	0	x 1
Bruin	1	1	x 10
Rood	2	2	x 100
Oranje	3	3	x 1000
Geel	4	4	x 10000
Groen	5	5	x 100000
Blauw	6	6	x 1000000
Paars	7	7

User manual

Grijs	8	8
Wit	9	9
Bruin				+/- 1%
Rood				+/- 2%
Goud			x 0.1	+/- 5%
Zilver			x 0.01	+/- 10%

Transistor is een halfgeleiderapparaat dat wordt gebruikt om een signaal te versterken en te openen of te sluiten in een schakeling. Er zijn twee soorten transistors, namelijk NPN en PNP, met een vergelijkbaar circuitsymbool. De transistor is een fundamenteel apparaat dat veel wordt gebruikt in moderne elektronische apparatuur. Het heeft de snelste reactie en nauwkeurige werking als versterker en schakelapparaat, en kan fungeren als een afzonderlijk apparaat / component of als onderdeel van IC (Integrated Circuit). IC's bestaan uit meer dan duizend tot miljoen transistors.

Als je bovenstaande informatie al hebt gelezen en meer wilt weten over elektrische schakelingen en hoe nuttig de componenten kunnen zijn, laten we dan de volgende experimenten uitvoeren.

De motor is een apparaat dat roterende beweging produceert wanneer er elektriciteit wordt geleverd. Naar analogie is de batterij als een pomp die water door de palen (draden) pompt. Wanneer een stroomkring is aangesloten, kan er elektriciteit doorheen stromen. De elektriciteit die stroomt wordt een stroom genoemd. Een stroom is de stroom van elektrische ladingen. De hoeveelheid stroom is de hoeveelheid elektrische lading die in een seconde door de draad stroomt.

Een andere veelgebruikte term over elektriciteit is spanning. Spanning verwijst naar de elektrische energie per eenheid lading. Het is de elektrische energie die elke hoeveelheid elektrische lading per eenheid met zich meedraagt.

M

User manual

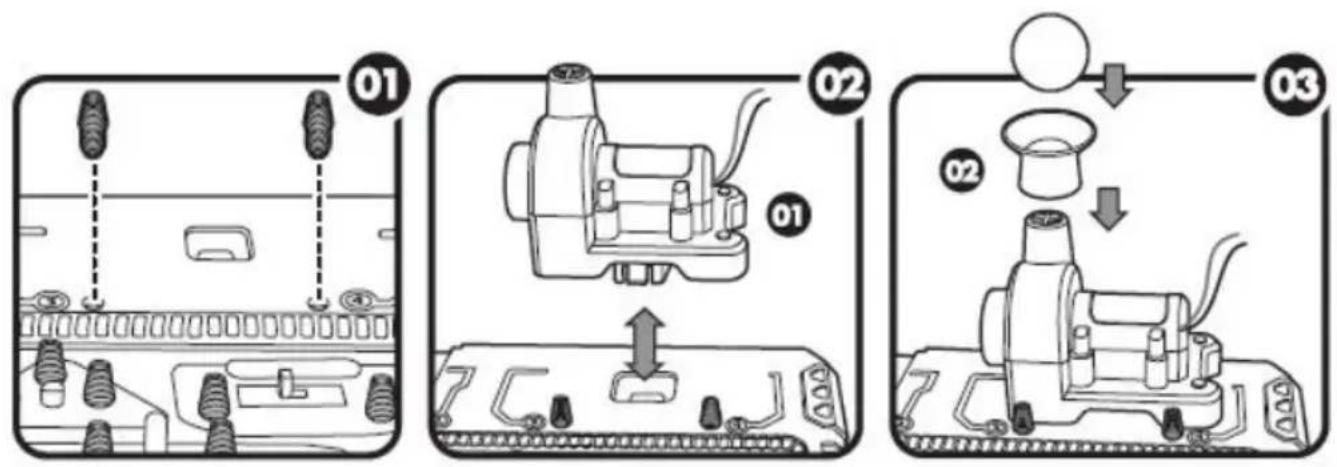

11. monteren

Blower:

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• De blower staat aan! Plaats de bal in de lucht om hem te zien zweven!

12.2 EXPERIMENT Eenvoudige LED-schakeling

Bedradingsvolgorde

2-6, 5-14, 13-1

14 13 5 6 1 2

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• De LED licht op als verlichting.

12.3 EXPERIMENT 3 - Twee LED's parallel geschakeld

Bedradingsvolgorde

2-18-16, 17-15-13, 14-1

16 15 18 17 2 1 13 14

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan om beide LED's te zien oplichten.
• Als je de hoofdschakelaar uitschakelt, gaan beide LED's uit.

User manual

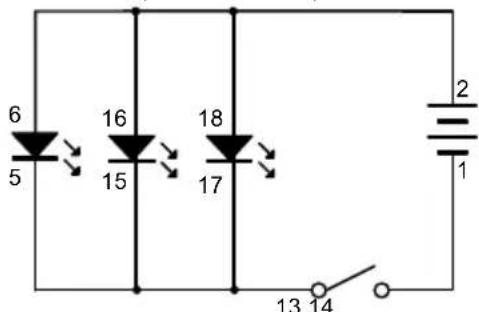

12.4 EXPERIMENT 4 - Drie LED's parallel geschakeld

Bedradingsvolgorde

2-18-16-6, 5-15-17-13, 14-1

6 5 16 15 18 17 2 1 13 14

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan om alle LED's te zien oplichten.
• Als je de hoofdschakelaar uitschakelt, gaan alle LED's uit.

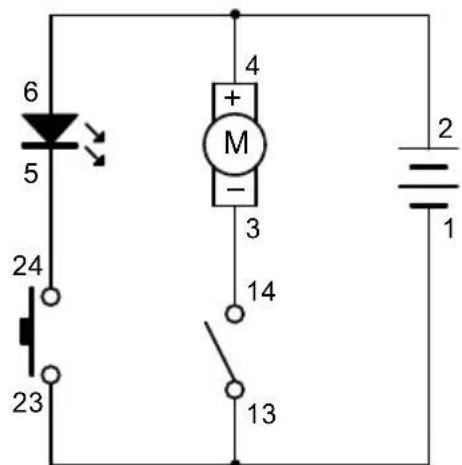

12.5 EXPERIMENT 5 - Blower (zwevende bal) en LED met afzonderlijke schakelaars

Bedradingsvolgorde

2-4-6, 5-24, 3-14, 13-23-1

6 5 24 23 4 + M - 3 14 13 2 1

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. De ventilator blaast.
• Druk op de drukschakelaar, de LED gaat branden.
• De ventilator en de LED worden aangestuurd door aparte schakelaars. Daarom kunnen ze afzonderlijk worden in- en uitgeschakeld.

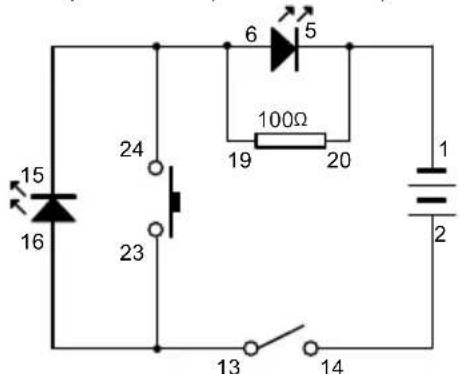

12.6 EXPERIMENT 6 - Basisschakeling van LED's

Bedradingsvolgorde

2-14, 13-16-23, 24-19-15-6, 5-20-1

15 16 24 23 6 5 100Ω 19 20 1 2 13 14

- Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.

User manual

• Zet de hoofdschakelaar aan. Je zult zien dat de kleine LED gaat branden, maar de grote LED niet.
• Als je op de drukknop drukt, zie je dat de grote LED gaat branden, maar dat de kleine LED uitgaat.

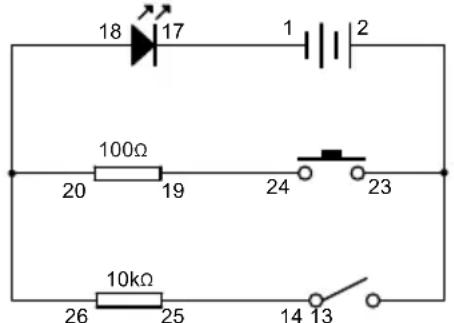

12.7 EXPERIMENT 7 - Demonstratie van weerstand en stroom

Bedradingsvolgorde

2-23-13, 14-25, 24-19, 20-26-18, 17-1

18 17 1 2 100Ω 20 19 24 23 10kΩ 26 25 14 13

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. De LED gaat zwak branden.
• Zet de hoofdschakelaar uit om het apparaat uit te schakelen.
• Druk op de drukschakelaar. De LED gaat feller branden.
• Aangezien het pad van de hoofdschakelaar een weerstand met een grotere weerstand heeft, zal de stroom door dit pad minder zijn en als gevolg daarvan zal de LED minder helder zijn. Aan de andere kant heeft het pad van de drukschakelaar een weerstand met een kleinere weerstand, zodat de stroom door dit pad groter is en de LED helderder zal zijn.

12.8 EXPERIMENT 8 - Demonstratie van de variabele weerstand

Bedradingsvolgorde

2-13, 14-35, 36-16, 15-1

35 36 37 14 13 2 1 16 15

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• Door de variabele weerstand aan te passen, kan de hoeveelheid stroom in het circuit worden aangepast en daarmee de helderheid van de LED.

12.9 EXPERIMENT 9 - Demonstratie van de functie van de condensator

Bedradingsvolgorde

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. Het lijkt alsof er niets gebeurt. In werkelijkheid wordt de condensator opgeladen.
• Zet na 1 tot 2 seconden de hoofdschakelaar uit. De condensator is opgeladen en slaat een kleine hoeveelheid elektriciteit op.
• Druk op de drukschakelaar. De elektriciteit die is opgeslagen in de condensator zal onmiddellijk worden vrijgegeven en de LED zal heel even oplichten!

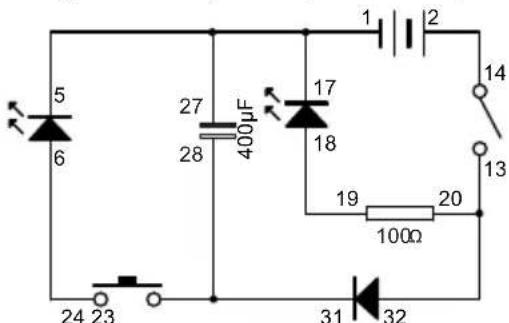

12.10 EXPERIMENT 10 - Diode- en condensatorontlading

Bedradingsvolgorde

2-14, 13-32-20, 19-18, 17-1-5-27, 28-31-23, 24-6

5 6 27 28 400µF 17 18 19 100Ω 20 14 13 24 23 31 32

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. De rode LED gaat branden. De stroom die via de diode loopt, laadt tegelijkertijd de condensator op.
• Als je op de drukknop drukt, gaat de gele LED branden. Laat de drukknop los zodat de gele LED uitgaat.
• Zet nu de hoofdschakelaar uit. De rode LED dooft. Als je nu op de drukschakelaar drukt, zal de gele LED even gaan branden doordat de opgeslagen elektrische lading van de condensator vrijkomt. De rode LED zal echter helemaal niet oplichten omdat de diode de stroom van de condensator in tegengestelde richting heeft geblokkeerd.

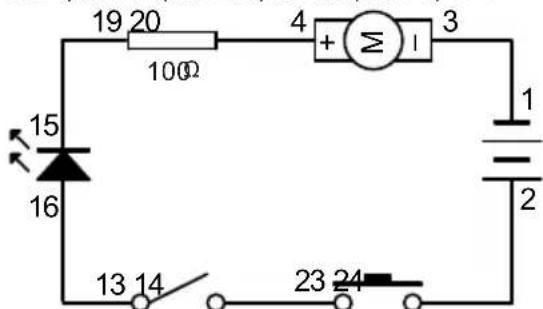

12.11 EXPERIMENT 11 - "AND Gate"-schakeling voor LED

Bedradingsvolgorde

2-24, 23-14, 13-16, 15-19, 20-4, 3-1

19 20 10Ω 4 + Σ I 3 15 16 13 14 23 24

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Als je alleen de hoofdschakelaar inschakelt of alleen op de drukknop drukt, gaat de LED niet branden.
• Als je de hoofdschakelaar inschakelt EN de drukschakelaar samen indrukt, gaat de LED branden.
• Dit staat bekend als "AND Gate". Beide schakelaars moeten ingeschakeld zijn om de LED te activeren.

User manual

A EN B = C
A	B	C
0	0	0
1	0	0
0	1	0
1	1	1

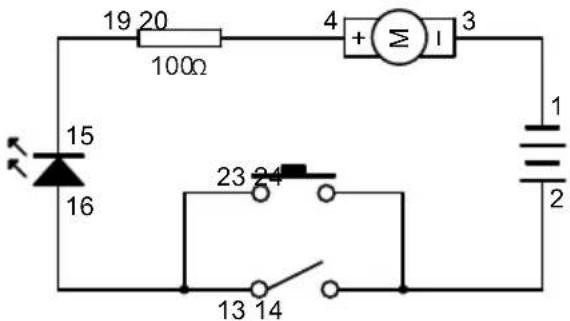

12.12 EXPERIMENT 12 - "OR Gate"-schakeling voor LED

Bedradingsvolgorde

24-142-, 13-23-16, 15-19, 20-4, 3-1,

19 20 100Ω 4 + Σ I 3 15 16 23 24 13 14 1 2

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Om de LED te laten branden, kun je de drukschakelaar indrukken OF de hoofdschakelaar inschakelen.
• Dit staat bekend als "OR Gate". Het inschakelen van een van beide schakelaars OF het inschakelen van beide schakelaars activeert de LED.

A OF B = C
A	B	C
0	0	0
1	0	1
0	1	1
1	1	1

12.13 EXPERIMENT 13 - "NOT Gate" schakeling voor LED (met zwevende bal voor extra spanning)

Bedradingsvolgorde

2-14-16, 15-20, 19-13-4, 3-1

13 14 4 + Σ 1 3 19 20 100Ω 16 15 1 2

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• LED gaat automatisch branden, ook al staat de hoofdschakelaar uit.
• Als je de hoofdschakelaar inschakelt, gaat de LED uit.
• Voor de LED staat dit bekend als "NOT Gate" - LED brandt als de schakelaar uit staat. LED is uit wanneer de schakelaar aan is.
• Als extra leuk element blaast de blower als de LED uit is!

User manual

NIET A = B
A	B
1	0
0	1

12.14 EXPERIMENT 14 - "NAND Gate" schakeling voor LED (met drijvende bal voor extra spanning)

Bedradingsvolgorde

2-14-16, 15-20, 13-23, 24-19-4, 3-1

23 24 13 14 4 + Σ I 3 19 20 100Ω 16 15 1 2

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• LED gaat automatisch branden.
• LED wordt alleen uitgeschakeld als zowel de drukschakelaar als de hoofdschakelaar ingeschakeld zijn. Dit wordt "NAND gate" genoemd.
• "NAND gate" is precies het tegenovergestelde van "AND gate".
• Als extra leuk element blaast de blower als de LED uit is!

A NAND B = C
A	B	C
0	0	1
1	0	1
0	1	1
1	1	0

12.15 EXPERIMENT 15 - "NOR Gate"-schakeling voor LED (met zwevende bal voor extra spanning)

Bedradingsvolgorde

-24-142-16, 15-20, 19-23-13-4, 3-1

13 14 23 24 4 + Σ 1 3 19 20 100Ω 16 15 1 2

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• LED gaat automatisch branden.
• Als zowel de hoofdschakelaar als de drukschakelaar uit staan, gaat de LED branden. Als de hoofdschakelaar of drukschakelaar aan is/zijn, is de LED uit. Dit staat bekend als "NOR Gate".
• "NOR Gate" is precies het tegenovergestelde van "OR Gate".
• Als extra leuk element blaast de blower als de LED uit is!

User manual

A NOR B = C
A	B	C
0	0	1
1	0	0
0	1	0
1	1	0

12.16 EXPERIMENT 16 - Een eenvoudige demonstratie van de lichtsensor

Bedradingsvolgorde

2-34, 33-16, 15-13, 14-1

2 1 14 13 34 33 16 15

- Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.

- Zet de hoofdschakelaar aan. Je zult merken dat de LED heel zwak oplicht. Dit geeft aan dat er slechts een zeer kleine hoeveelheid stroom doorheen loopt. Dit hangt af van de intensiteit van het licht dat op de lichtsensor valt. Als je dit experiment op een donkere plek uitvoert, kan het zijn dat de LED helemaal niet oplicht.

- Als je met een zaklamp op de lichtsensor schijnt, kun je zien dat de LED helder oplicht. Dit komt doordat er bij meer licht meer stroom door de lichtsensor kan lopen om de LED te laten oplichten.

12.17 EXPERIMENT 17 - Een eenvoudige demonstratie van een functie van de PNP-transistor

Bedradingsvolgorde

2-7, 9-16, 8-34, 33-15-13, 14-1

34 33 8 9 7 2 1 14 13 16 15

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. Deze keer zal de LED, zelfs met een klein beetje licht, helder oplichten!
• In deze schakeling is de PNP-transistor namelijk de echte poort naar de LED, en de lichtsensor werkt alleen als een schakelaar om de poort te openen! Wanneer het bovenste deel van de schakeling niet is aangesloten, loopt er geen stroom door de "Emitter" naar de "Base" van de transistor. De poort van de

User manual

"Emitter" naar de "Collector" is dus gesloten. Wanneer er licht op de lichtsensor valt, wordt het bovenste circuit aangesloten; er gaat een heel klein beetje stroom door de "Emitter" naar de "Base", en dan wordt de poort van de "Emitter" naar de "Collector" geopend! Elektrische stroom van de batterij kan dan door de transistor naar de LED stromen, en daardoor zal de LED helder oplichten! Deze schakeling maakt van de lichtsensor een gevoelige schakelaar die licht detecteert.

12.18 EXPERIMENT 18 - Een eenvoudige demonstratie van een functie van de NPN-transistor

Bedradingsvolgorde

2-34-16, 15-12, 11-33, 10-13, 14-1

34 33 2 1 14 13 10 12 11 16 15

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. Ook deze keer zal de LED, zelfs bij een klein beetje licht, helder oplichten!
• Dit is vrijwel hetzelfde als bij de PNP-transistor. Alleen de polariteit van de transistor is omgekeerd.

12.19 EXPERIMENT 19 - Vertraagde LED-verlichting

Bedradingsvolgorde

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. Vanwege de condensator zal de LED niet meteen gaan branden. De LED zal na een tijdje gaan branden.

OPMERKING: Als het experiment niet werkt, moet je de condensator misschien eerst "ontladen". Om te "ontladen", sluit je een willekeurige draad even aan op 21-22. Op deze manier wordt de elektriciteit in de condensator "ontladen" en kan het experiment weer werken.

12.20 PROEF 20 - Vertraagd dovende LED

Bedradingsvolgorde

2-14, 13-7-30-24, 23-22-25, 26-11, 12-29-8, 9-6, 5-10-21-1

24 23 10kΩ 25 26 22 100μF 30 100kΩ 29 8 7 9 12 11 10 6 5 13 14 2 1

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• Door op de drukschakelaar te drukken, gaat de LED branden.
• Nadat u de drukschakelaar hebt losgelaten, wacht u enige tijd en kijkt u. De LED zal geleidelijk doven.

12.21 EXPERIMENT 21 - Blower met lichtregeling (type licht)

Bedradingsvolgorde

2-7-34, 33-30-11, 12-8, 9-4, 3-10-29-13, 14-1

34 33 11 12 8 7 9 30 100kΩ 29 14 13

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. De ventilator blaast.
• Als u de lichtsensor afdekt, zal de ventilator zwakker worden of zelfs stoppen met werken. Maak hem los om de werking te hervatten.

12.22 PROEF 22 - Blower met lichtregeling (type donker)

Bedradingsvolgorde

2-7-30, 29-34-11, 12-8, 9-4, 3-10-33-13, 14-1

User manual

30 100kΩ 29 8 7 9 11 12 10 4 + M - 3 2 1 14 13 34 33

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. Bedek de lichtsensor en de ventilator blaast.
• Als u de lichtsensor verwijdert, zal de ventilator zwakker worden of zelfs stoppen met werken.

12.23 PROEF 23 - Afwisselend LED en ventilator

Bedradingsvolgorde

2-14, 13-6-7-20, 5-4-9-21, 8-12, 11-36-22, 1-3-35-10, 19-37

19 20 100Ω 37 36 11 12 35 10 100μF 22 21 8 7 9 6 5 4 + M - 3 13 14 2 1

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan en probeer de variabele weerstand langzaam te verstellen.
• Zowel de LED als de ventilator worden afwisselend geactiveerd.
• De alternatieve frequentie voor beide apparaten hangt af van de ingestelde waarde van de variabele weerstand.

12.24 PROEF 24 - Ventilator met regelbare snelheid

Bedradingsvolgorde

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• Door de variabele weerstand aan te passen, kun je het blaasvermogen van de blower aanpassen.

12.25 PROEF 25 - Verbindingsindicator

Bedradingsvolgorde

2-13, 14-16-20-26, 25-24, 15-18-19-12, 23-11-30, 29-10-17-1

25 26 10KΩ 24 23 100Ω 20 19 16 15 14 13 12 11 10 30 100KΩ 29 18 17 2 1

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. De rode LED gaat branden, maar de blauwe LED niet.
• Druk op de drukschakelaar. De blauwe LED gaat branden en de rode LED gaat uit.
• Laat de drukschakelaar los. De rode LED gaat weer branden en de blauwe LED gaat uit.
• Dit principe kan worden gebruikt om de onderbreking/verbinding van het circuit aan te geven: Wanneer de deur, autodeur of het raam gesloten is, is het net alsof de drukschakelaar wordt ingedrukt en dus gaat de blauwe LED branden terwijl de rode LED niet gaat branden. Wanneer de deur, autodeur of het raam wordt geopend, is het net alsof de drukschakelaar wordt losgelaten en dus gaat de rode LED branden terwijl de blauwe LED uitgaat.

User manual

12.26 PROEF 26 - Handmatige bediening stop-and-resume blower

Bedradingsvolgorde

2-7-30-24, 23-26-22, 21-29-11, 12-8, 9-4, 3-10-25-13, 14-1

24 23 100μF 22 21 30 100KΩ 29 11 12 10 8 7 9 4 + M - 3 2 1 14 13 26 10KΩ 25

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. Na een tijdje blaast de blower.
• Druk op de drukschakelaar en de blaassnelheid wordt een tijdje gewijzigd. Laat de drukschakelaar niet los, en de snelheid zal geleidelijk terugkeren naar de oorspronkelijke blaassnelheid.
• En laat dan de drukschakelaar los. De ventilator stopt even. Na enige tijd wachten zal de ventilator weer gaan werken zoals aan het begin van het experiment!

© COPYRIGHTVERMELDING

Het auteursrecht van deze handleiding is eigendom van Velleman nv. Alle wereldwijde rechten voorbehouden. Niets uit deze handleiding mag worden gekopieerd, gereproduceerd, vertaald of herleid tot elektronische media of anderszins zonder voorafgaande schriftelijke toestemming van de houder van het auteursrecht.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

- Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

- Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50% bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd. Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).

FR
