1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen zu dieser Produkt

Dieses Symbol auf dem Gerät oder der Verpackung weist daraufhin, dass die

Entsorgung des Geräts nach seinem Lebenszyklus die Umwelt schädigen konnte.

Entsorgen Sie das Gerät (oder die Batterien) nicht als unsortingen Siedlungsabfall, sondern führen Sie es einem spezialisierten Unternehmen zum Recycling zu. Geben Sie das Gerät bei Ihr hem Handlender oder bei einem örtlichen Recyclingdienst ab. Beachten Sie die örtlichen Umweltvorschriften.

Wenden Sie sich im Zweifelsfall an ihre ortliche Abfallentsorgungsbehörde.

Danke, dass Sie sich für Velleman entschieden haben!itte lessen Sie das Handbuch sorgfältig durch,bevor Sie das Gerät in Betrieb nehmen.Sollte das Gerät beim Transport beschädigt worden sein,installieren oder benutzen Sie es nicht und wenden Sie sich an ihren Handler.

2. Sicherheitshinweise

Lesen und verstehen Sie diese Anleitung und alle Sicherheitshinweise, bevor Sie das Gerät benutzen.

Verschluckungsgefahr durch Kleinteile. Nicht für Kinder unter 3 Jahren geeignet.

Empfohlenes Alter: +.

• Dieses Produkt ist für die Verwendung zu Bildungszwecken in Schulen und anderen paedagogischen Inhalten unter Aufsicht eines erwachsenen Lehrers bestimmt, z. B. für wissenschaftliche Geräte.
  Schützen Sie das Gerät vor Regen, Feuchtigkeit, Spritzern und tropfenden Flüssigkeiten, Stößen und Missbrauch, extremer Hitze und Staub.

3. Warnung

Beaufsichtigung und Unterstützung durch Erwachsene ist erforderlich.

Dieses Gerät ist nur für Kinder ab 8 Jahren geeignet.

Nicht geeignet für Kinder unter 3 Jahren wegen kleiner Teile und Komponenten -

VERSTECKUNGSGEFAHR durch Verschlucken.

Lesen und befolgen Sie vor dem Gebrauch alle Anweisungen im Handbuch.

Dieses Spielzeug enthalt petite Teile und fonctionelle scharfe Stellen an den Komponenten. Von Kindern unter 3 Jahren fernhalten.

Es werden 2 × Batterien der Groß AA benötigt (nicht im Lieferumfang enthalten).

Bittle bewahren Sie die Informationen und theseh Handbuch zum spateren Nachschlagen auf.

Hinweise für Eltern sind enthalten und müssen beachtet werden.

Nicht in der Höhe des Ohrs verwenden! Fehlgebrauch kann das Gehör schädigen.

4. Vorsicht

Bevor Sie ein Experiment starten, überprüfen Sieitte, ob alle von Ihnen vorgenommenen Kabelverbindungen korrekt sind, bevor Sie die Batterien einlagen und das Gerät einschalten, da dies zu einer Beschädigung der Komponenten oder der Leiterplatte führen kann.

Vergewissern Sie sich nach Beendigung des Experiments, dass die Batterien abgeklemmt sind, und schalten Sie das Gerät aus, bevor Sie die Drahte entfernen.

KNS130

Verwenden Sie für das Experiment keine anderen Komponenten oder Teile als die, die mit dieser Kit gefeliefert wurden.

Das Spielzeugarf nicht an mehr als die empfohlene Anzahl von Netzteilen angeschlossen werden. Die Haare konnen sich verfangen, wenn sich der Kopf des Kindes zu nahe an der motorisierten Einheit dieseres Spielzeugs befindet.

Dieses Spielzeug enthalt funktionsfähige scharfe Stellen an Bauteilanschlüssen und Drahten, die eine vorsichtige Handhabung erfordern.

5. Allgemeine Leitlinien

• Siehe die Velleman® Service- und Qualitätsgarantie auf den letzten Seiten dieser Handbuch.
• Alle Veränderungen am Gerät sind aus Sicherheitsgründen verboten. Schäden, die durch vom Benutzer vorgenommene Änderungen am Gerät verursacht werden, fallen nicht unter die Garantie.
• Verwenden Sie das Gerät nur für den vorgesehenen Zweck. Bei nicht bestimmungsgemäß Verwendung des Geräts erlischt die Garantie.
  Schaden, die durch Nichtbeachtung bestimmter Richtlinien in thisem Handbuch verursacht werden, fallen nicht unter die Garantie, und der Handler übernimmt keine Verantwortung für darauf resultierende Mangel oder Probleme.
  Weder die Velleman group nv noch ihre Handler konnen fur Schaden (auBergewohnliche, zufällige oder indirekte) jeglicher Art (finanziell, physisch...) verantwortlich gemacht werden, die aus dem Besitz, der Verwendung oder dem Versagen thesees Produkts entstehen.
  Bewahren Sie diesen Handbuch zum späteren Nachschlagen auf.

6. Beschreibung des Produkts

Wir freiuen uns, Sie zum Ausprobieren体系建设e elektronischen Schaltkreis-Bausatzes begrufen zu durren, der fur Kinder ab 8 Jahren geeignet ist. "Du wirst erstaunt sein, was du alles lernen kannst, Denn das Experiment ist ein realistisches Konzept von Elektronik und Elektrizität. Es wird dir definitiv erfolglichen, etwas über die notwendigen elektronischen Componenten, Schaltkreise und Theorien sowie die grundlegenden elektronischen Prinzipien zu lernen - Elektrizität, Spannung, Strom, Widerstand, Magnetismus, andere elektrische Schaltkreise und Theorien.

Es ist in Ordnung, wenn Sie keine Kenntnisse über Elektronik haben und nicht ganz verstehen, wie alle Experimente Funktionieren. Wenn du erst einmal angefangen hast, kannst du dein Verständnis durch Experimentieren aufbauen und weitere eine interessante Experimente selbst ausprobieren.

Dieser elektronische Schaltkreisbausatz enthalt mehr als 50 Experimente und ist so konzipiert, dass die Hauptplatine alle relevanten elektronischen Komponenten enthalt. Alles, was du tun musst, ist einfach die Drähte entsprechend der Verdrahtungsreihenfolge jedem Experiments anzuschreiben und die Schritte nacheinander zu befolgen. Einmal angeschlossen, wird der Stromkreis aktiviert und Funktioniert.

Denken Sie daran, dass es sich nicht um ein einmaliges Experiment handelt. Je mehr Zeit Sie mit dem Aufbau der Experimente verbringen,esto mehr Wissen werden Sie gewinnen.Du wird dich nie langweilen, sondern immer wieder neue, spannende Experimente entdecken, und das uber Jahre hinweg.

EXPERIMENTE

1. Einfache LED-Schaltung
2. drehendes LED-Licht
3. die Funktion des Reed-Schalters
4. die Demonstration von Widerstand und Strom
5. in Reihe geschaltete Widerstände
6. parallel geschaltete Widerstände
7. die Funktion der Tastplatte
8. eine einfache Demonstration einer Funktion des PNP-Transistors
9. eine einfache Demonstration einer Funktion des NPN-Transistors
10. zwei LEDs in Parallelschaltung
11. drei LEDs in Parallelschaltung
12. LED und spinnende LED mit einem einzigen Schalter

KNS130

1. LED und Spinning-LED mit separaten Schaltern
2. grundlegende Funktionseise der LED-Schaltung
3. spinnendes LED-Licht im Vorausschaltung Betrieb von LEDs

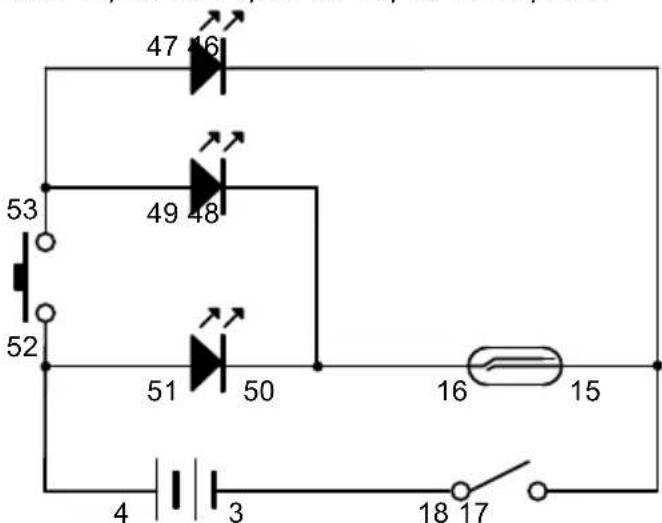

4. LEDs Kombination

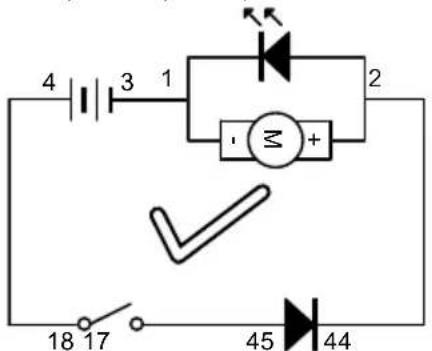

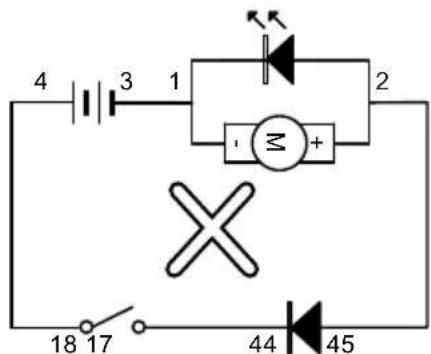

5. die Funktion einer Diode

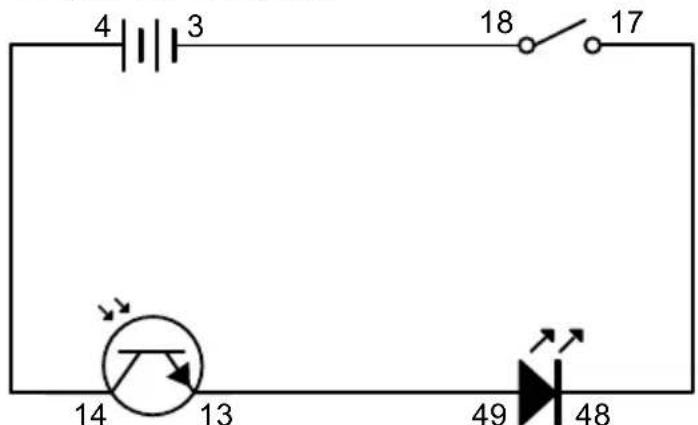

6. eine einfache Demonstration des Lichsensors

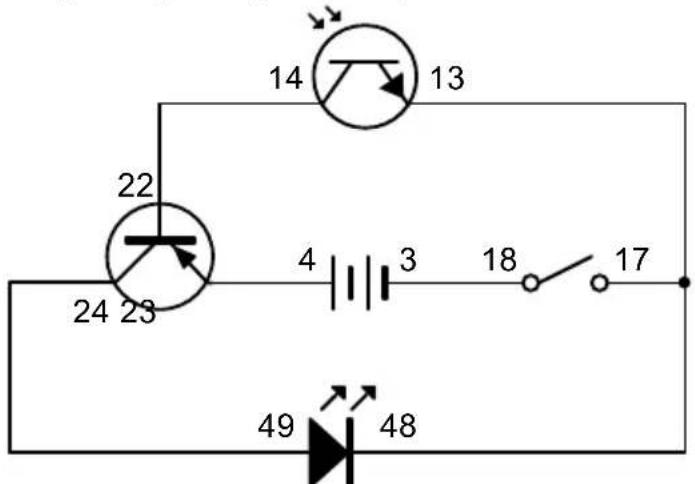

7. ein praktisches Beispiel: Lichtgesteuerte LED

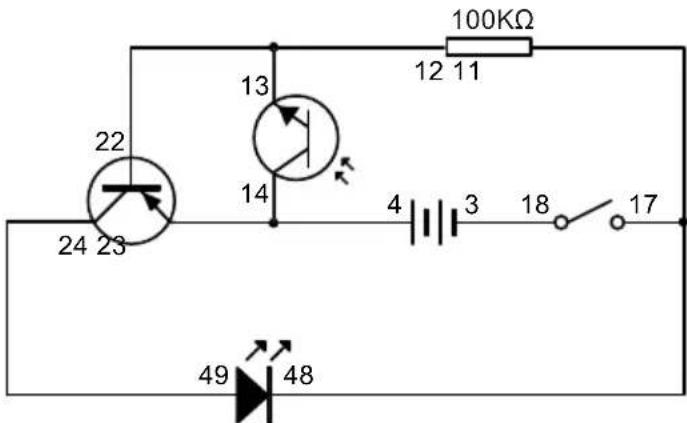

8. ein praktisches Beispiel: Dunkelheitsgesteuerte LED

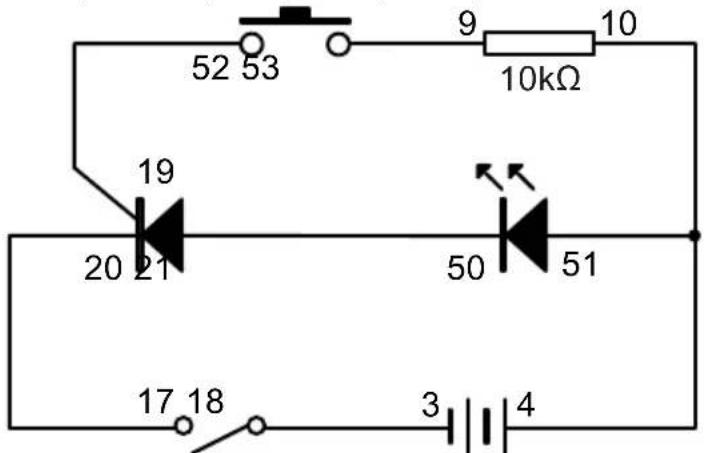

9. die Demonstration einer einfahren Funktion von SCR
10. ein praktisches Beispiel für SCR
11. digitale Segment-LED mit Anzeige "1" -

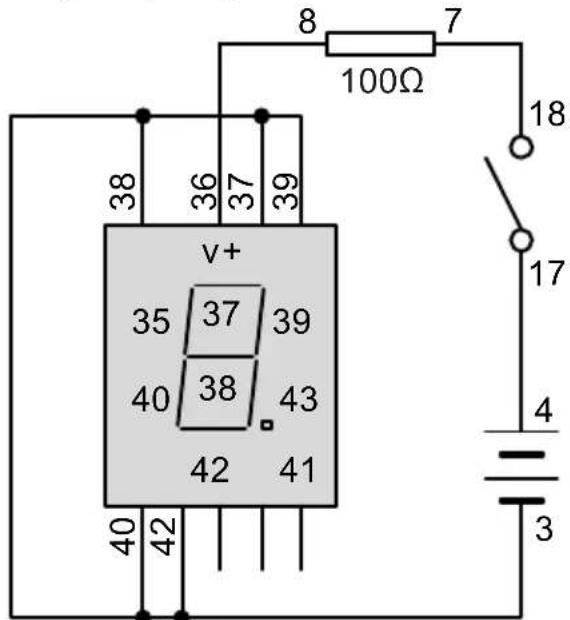

12. digitale Segment-LED mit Anzeige "2" -

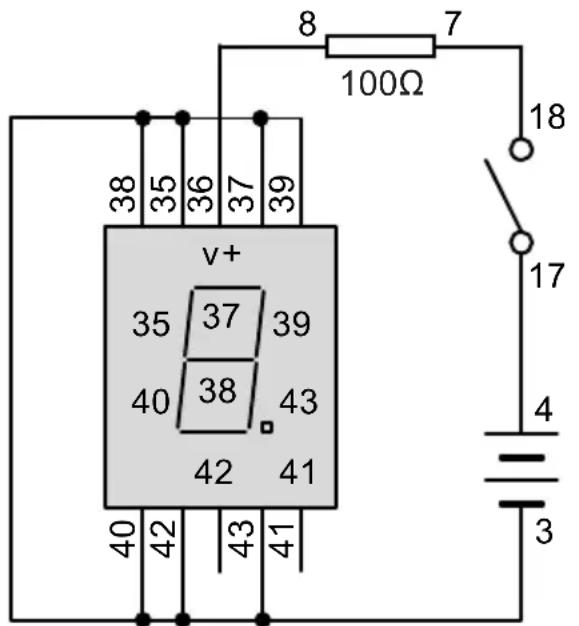

13. digitale Segment-LED mit Anzeige "8" -

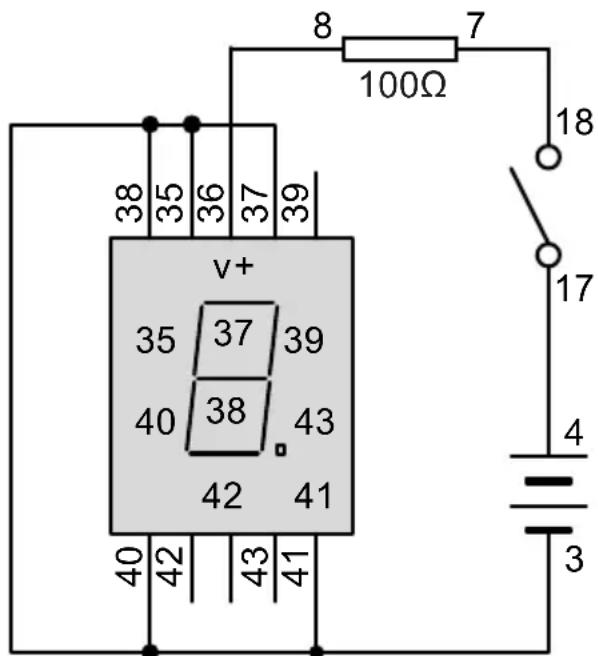

14. digitale Segment-LED, die "F" anzeigt.

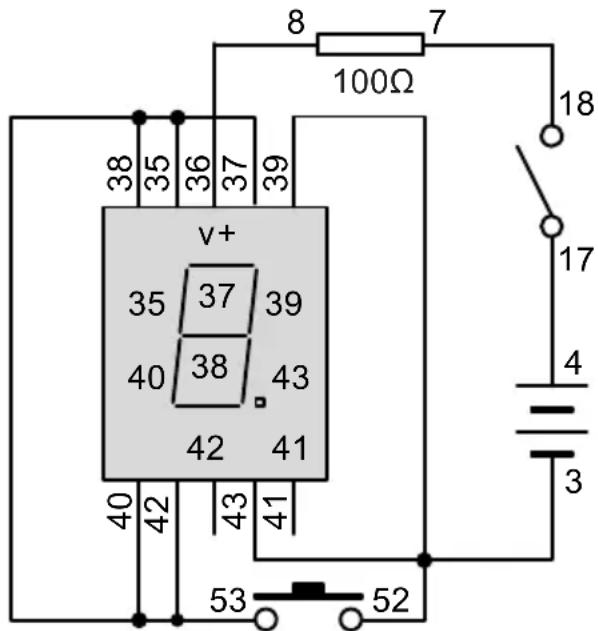

15. digitale Segment-LED-Umschaltung zwischen "1" und "8"
16. digitale Segment-LED-Umschaltung zwischen "I", "L", "F" und "E" -
17. sieben-Segment-LED-Anzeige zur Lichtsteuerung - C (Dark Type)

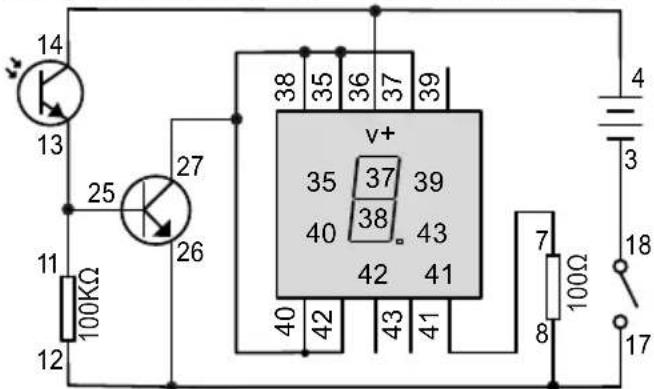

    30.lichttechnische Sieben-Segment-LED-Anzeige -E (Light Type)

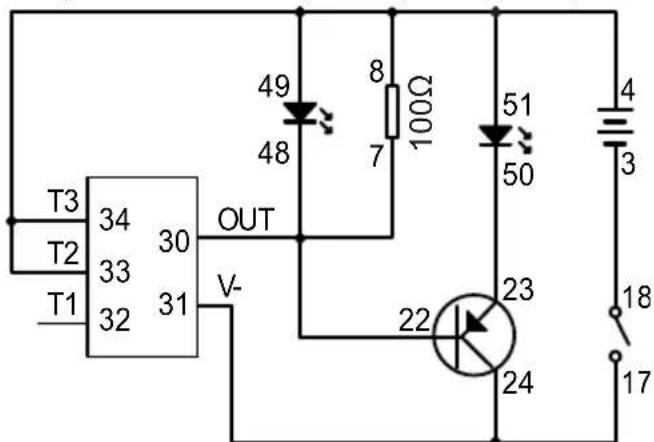

18. blinkende LEDs

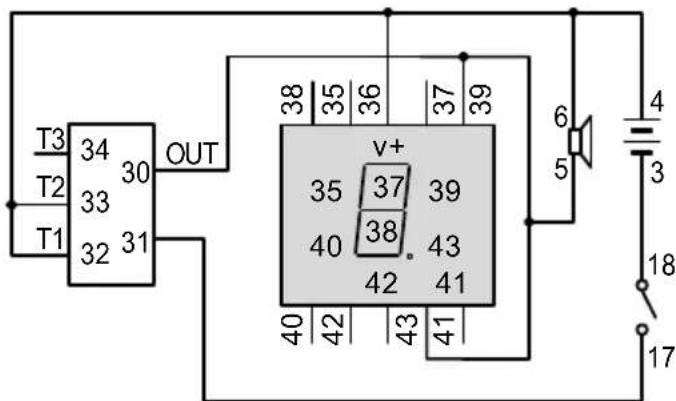

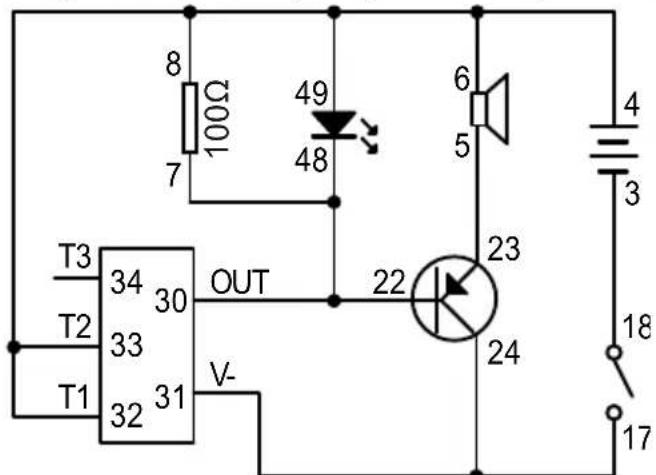

19. bellendes Hundegeräusch mit blinkender LED
20. bellendes Hundegeräusch und blinkende Ziffer "1"
21. krähender Hahn und blinkende Ziffer "2" -

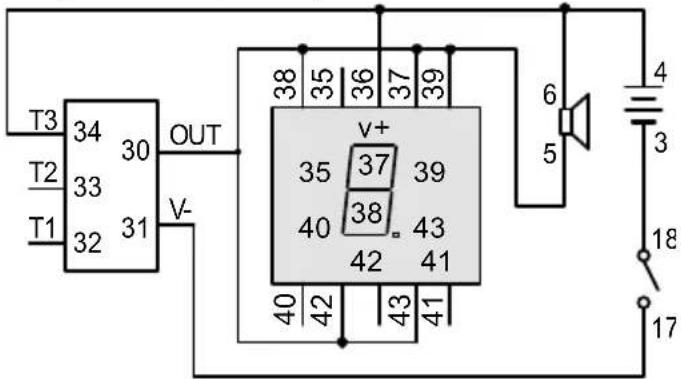

22. Katze miauend und blinkende Ziffer "3"

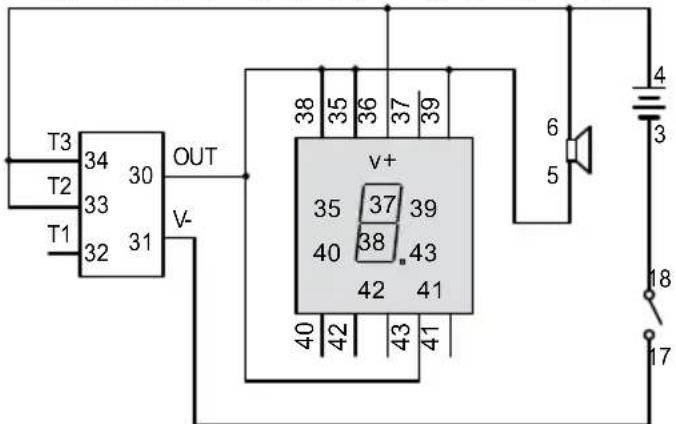

23. wieherndes Pferd und blinkende Ziffer "4"

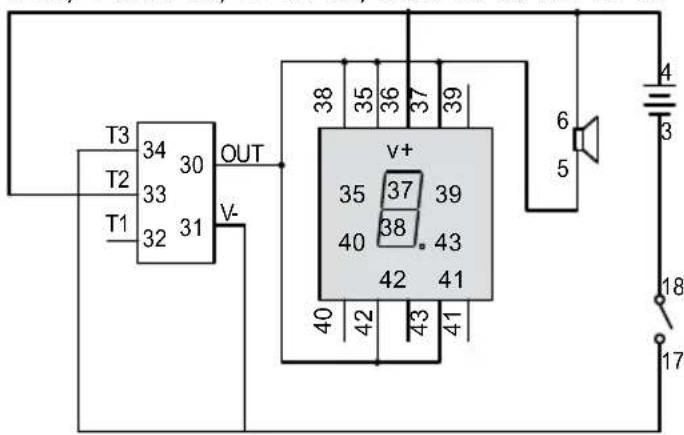

24. Zwitschernder Vogel und blinkende Ziffer "5"
25. Duck Quacking Sound und blinkende Ziffer "6"
26. Schafe blöken und blinkende Ziffer "7"

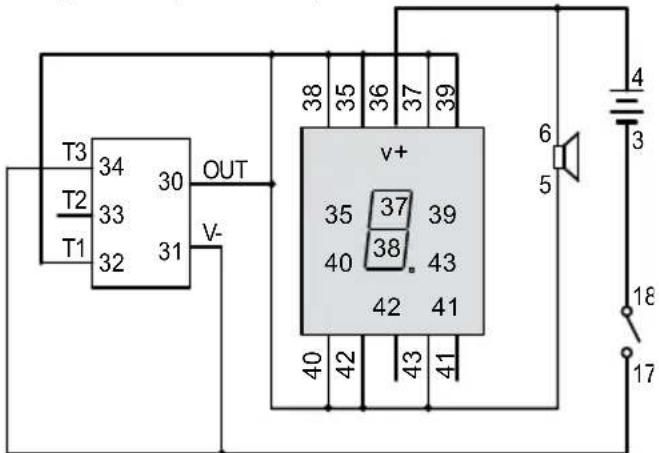

    40 Kuckucksrf und blinkende Ziffer "8"
27. quakender Frosch und blinkende Ziffer "9"

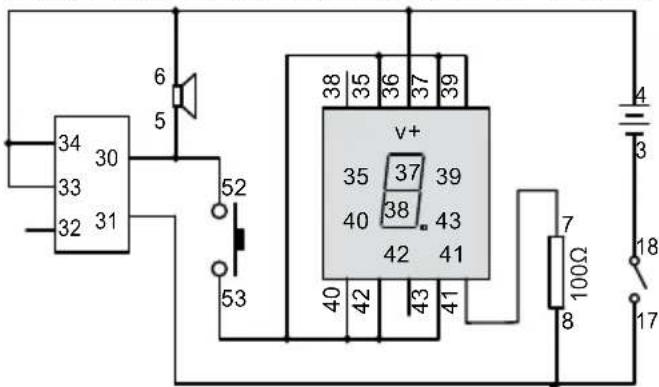

28. manuelle Steuerung Pferd Wiehern mit Druckschaltersteuerung blinkende Ziffer "0"
29. magnetische Steuerung Schaf bloken Ton mit blinkender LED
30. berührungsgesteuerter krähender Hahn mit blinkender LED

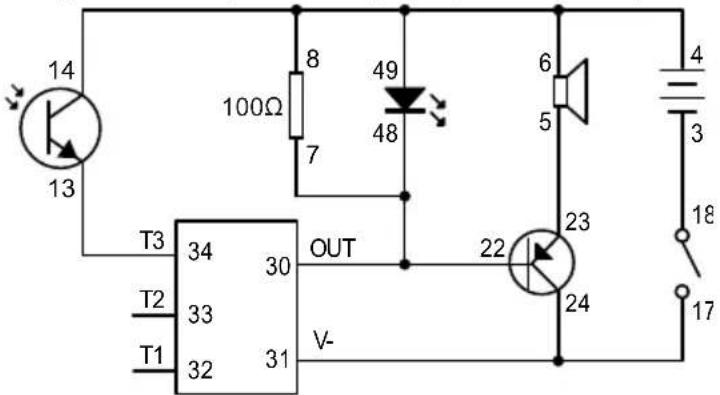

31. light control Katze miauen Ton mit blinkender LED

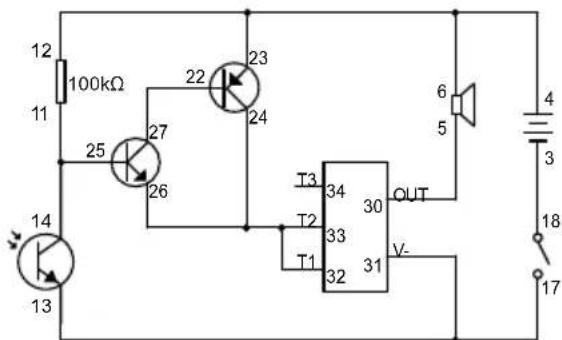

32. Dunkelheit aktiviert Hundebellen Ton
    47.信息安全 relevance of cybersecurity measures
    48 Wasserstands-LED-Alarm

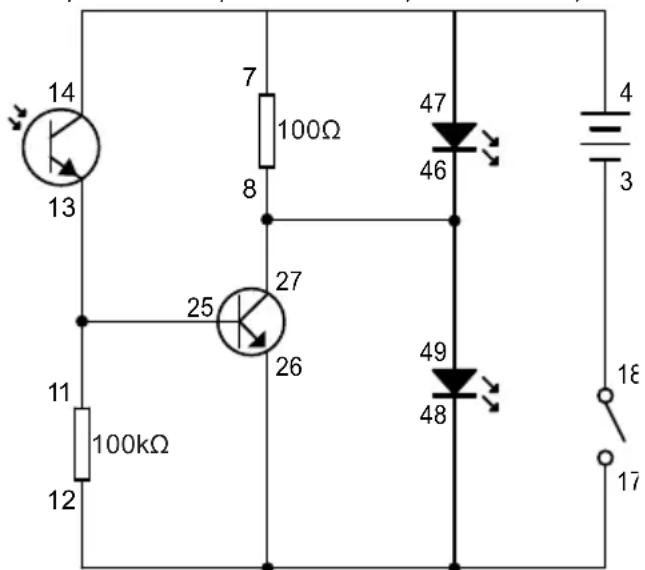

33. Lichtintensitätsanzeige

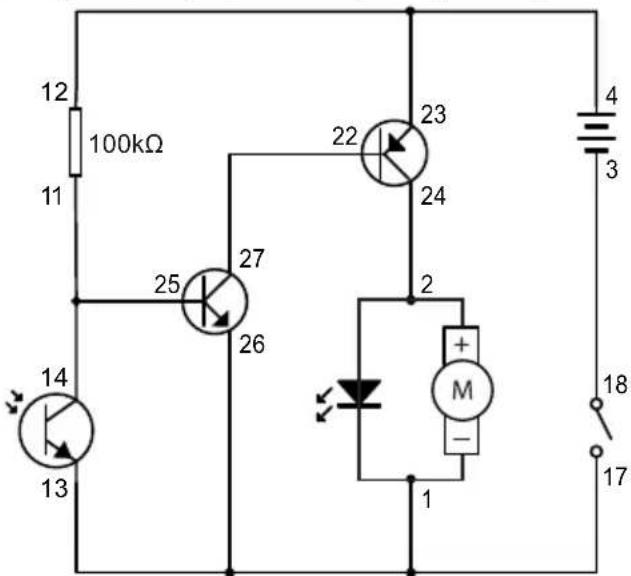

34. bei Dunkelheit aktiviertes, sich drehendes LED-Licht

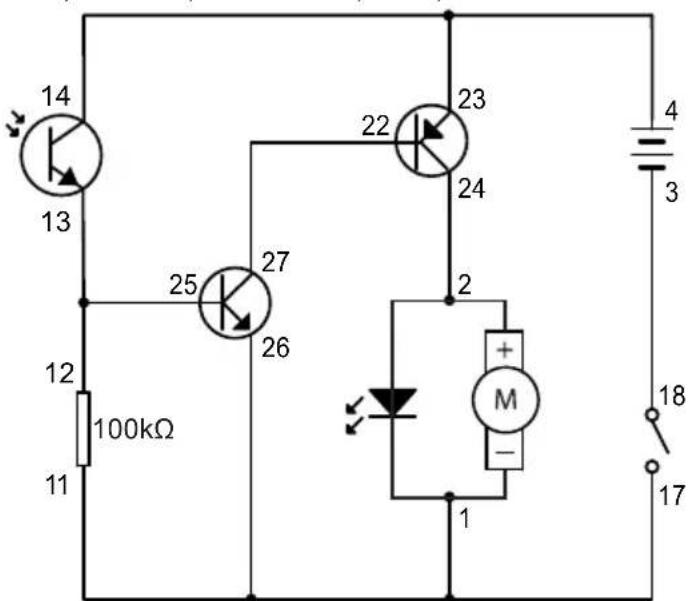

35. drehende LED-Leuchte mit Lichtsteuerung

7. Glossar

Verstärker - Eine elektronische Schaltung, die das an sie gesendete Signal verstärkt. Die verstärkende Komponente kann ein Transistor, eine Vakuumröhre oder ein entsprechendes magnetisches Gerät sein.

Batterie - Eine Energiequelle. Sie enthalt Chemikalien, die eine chemische Reaktion eingehen, um Strom zu erzeugen, wenn ein Stromkreis angeschlossen wird.

Kapazität - Ein Maß für die Kapazität eines Kondensators zur Speicherung elektrischer Ladung.

Kondensator - Ein Gerät, das aus zwei Leitern besteht, die durch einen Isolator getrennt sind. Er dient zur Speicherung elektrischer Ladung oder als Filter in einem Stromkreis.

IC (Integrated Circuit) - Ein kleiner elektronischer Baustein aus Halbleitermaterial, der für eine Vielzahl von Geräten verwendet wird, darunter Mikroprozessoren, elektronische Geräte und Automobile.

Lichtsensor - Es gibt verschiedene Arten von Lichtsensoren. Der hier verwendete ist ein Fototransistor. Wenn Licht aufihn fällt, wird er wie ein Schalter geschalte und Strom fliebt durchihn.

Diode - Ein Bauteil, das in elektrischen Schaltkreisen verwendet wird, um einen elektrischen Strom in eine Richtung flieben zu laessen und in der umgekehnten Richtung zu sperren.

Mikrofon - Ein Gerät, das Schall in ein elektrisches Signal umwandelt.

Motor - Ein Gerät, das elektrische Energie in mechanische Bewegung umwandelt.

KNS130

LED (Light Emitting Diode) - Eine Diode emittiert Licht, wenn Strom durch sie fliebt.

Widerstand - Ein Maß für den Grad des Widersands, den ein Objekt einem elektrischen Strom entgegensetzt, der es durchfließt.

Wunderstand - Ein Gerät, das einen Wunderstand besitzt.

Laufsprecher - Ein Gerät, das elektrische Signale in Schall umwandelt.

Schalter - Ein Gerät zum Öffnen und Schließen einer Stromquelle in einem Stromkreis.

Transistor - Ein Halbleiterbauelement, das ein Signal verstärkt und einen Stromkreis öffnet oder schließt.

Wahrheitsbelle - Es handelt sich um eine mathematische Tabelle, die zur logischen Berechnung der Werte einer logischen Erklärung und als Entscheidungsverfahren verwendet wird.

Variable Wunderstand - Eine Art von Wunderstand und ein Gerät mit einstellbarem Wunderstand in der elektronischen / elektrischen Schaltung.

Draht - Ein Leiter, der Elektrizität leitet. Das Anschreiben eines Drahtes ist wie das Bereitstellen eines Pfades, durch den Strom fließen kann.

Reed-Schalter: Dies ist ein magnetischer Schalter, der im Inneren Metallzungen enthalt. Wenn sich ein Magnet in der Höhe befindet, führt die Anziehungskraft dazu, dass die Zungen zusammenkommen. Dadurch werden sie in Kontakt gebracht und der Weg wird verbunden.

Berührungsplatte: Es handelt sich um eine Platte mit zwei Teilen aus leitenden Oberflächen. Die beiden Oberflächen sind nicht miteinander verbunden, sondern es befindet sich ein kleiner Spalt zwischen ihren. Durch den kleinen Spalt kann kein Strom fließen. Wenn man sie mit dem Finger berührt oder mit einem Wassertropfen beträuft, wird der petite Spalt gefällt und Strom kann hindurchflieben (obwohl der Widerstand ziemlich groß ist, weil der Widerstand von Wasser ziemlich groß ist).

Buzzer: Ein Gerät, das einen einfen Ton erzeugen kann

SCR: Ein siliziumgesteuerter Gleichrichter (SCR) ist so etwas wie ein Verkehrspolizist für Strom in elektronischen Geräten. Er{lssst den Strom in eine Richtung fließen und wirdt wie ein Tor, das sich öffnet und schließt. Es handelt sich um eine besondere Art von Schalter, der dazu beiträgt, den Strom zu steuern und sicherzustellen, dass alles reibungslos Funktioniert.

8. Informationen zur Batterie

Verwenden Sie 2 × 1,5 V AA-Batterien (nicht im Lieferumfang enthalten).

Um die Beste Leistung zu erzielen, sollenn Sie immer frische Batterien verwenden und die Batterien herausnahmen, wenn Sie sie nicht benutzen.

Die Batterien müssen mit der richtigen Polarität eingesetzt werden.

Nicht wiederauffladbare Batterien)durfen nicht wieder aufgeladen werden.

Wiederaufladbare Batterien dürfen nur unter Aufsicht von Erwachsenen geladen werden.

Wiederaufladbare Batterien müssen vor dem Aufladen aus dem Spielzeug entfernt werden.

Verschiedene Batterietypen oder neue und gebrauchte Batterien dürfen nicht gemischt werden.

Erschöpfte Batterien sind aus dem Spielzeug zu entfernen.

Die Versorgungsklommen)durfen nicht kurzgeschlossen werden.

Es durren nur Batterien desselben oder eines gleichwertigen Typs verwendet werden.

Werfen Sie die Batterien nicht ins Feuer.

Mischen Sie nicht alte und neue Batterien.

Mischen Sie keine Alkali-, Kohle-Zink- und wiederaufladbaren Batterien.

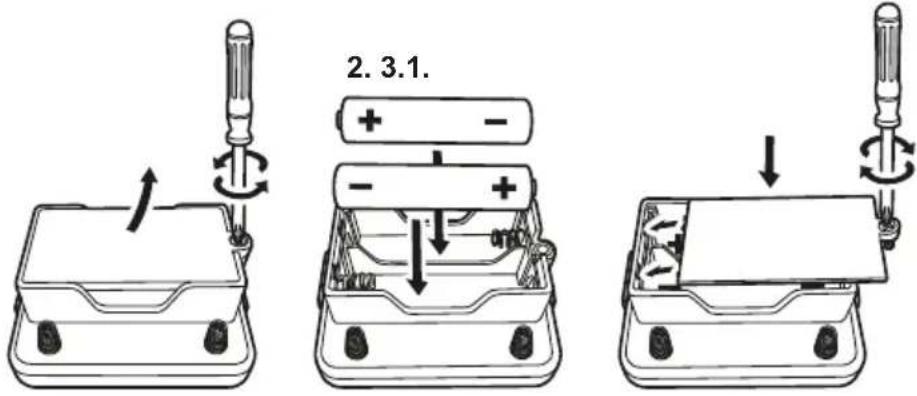

Zum Einlagen der Batterien schrauben Sieitte den Batteriefachdeckel mit einem Schraubendreher ab. Legen Sie die benotigten Batterien entsprechend der Batteriepolaritat mit ^+ und - in der richtigen Position ein und schrauben Sie dann den Batteriefachdeckel wieder fest, um das Batteriefach zu schlieben.

9. Verdrahtungsreihenfolge und Anschluss

Vergewissern Sie sich, dass alle Drahte korrekt an die nummerierten Federklemmen der Hauptplatineneinheit angeschlossen sind, wie in der Verdrahtungsreihenfolge der einzelnen Versuche angegeben. Biegen Sie die Federklemme um und steken Sie den freiliegenden, glänzenden Teil des Drahtes in die Federklemme. Vergewissern Sie sich, dass der Draht fest mit der Federklemme verbunden ist.

Wenn die Verdrahtungsreihenfolge beispiesweise 4-33, 1-10-32-35, 2-12 lautet, dann schreiben Sie einen Draht zwischen Federklemme 4 und 33 an, dann einen Draht zwischen Federklemme 1 und 10, einen Draht zwischen Federklemme 10 und 32, einen Draht zwischen Federklemme 32 und 35 und schließlich einen Draht zwischen Federklemme 2 und 12. Dies ist nur ein Beispiel und stellt keine exakte Schaltung im Experiment dar.

Wenn der Stromkreis nicht Funktioniert, konnen Sie die Verbindung zwischen Draht und Federklemme überprüfen, ob sie nicht gut verbunden ist oder ob ein isolierter Kunststoffeil des Drahtes in die Federklemme eingefuhrt wurde.

10. Merkmal der Komponente

In this experimentierkasten lernst du die Grundlagen der Schaltungstheorie, die Eigenschaften von Kondensator, IC (Integrated Circuit), LED (Light Emitting Diode), Lichtsensor, Widerstand und Transistor. Du kann lernen, dass, wenn Transistor und Kondensator zusammenarbeiten, verschiedene Licht- und Toneeffekte in verschiedenen Schaltkreisen erzeugt werden konnen.

Ein Kondensator ist ein Gerät, das aus zwei Leitern besteht, die durch einen Isolator getrennt sind. Er dient zur Speicherung elektrischer Ladung oder als Filter in einem Stromkreis. Er ist ein früig verwendetes Bauteil in elektronischen und elektrischen Schaltkreisen als Energiespeicher oder als Filtergerät zum Herausfiltern von elektronischen Störsignalen oder unbrauchbaren Frenzen. Es gibt verschiedene Arten von Kondensatoren, die für unterscheidliche elektronische/elektrische Schaltkreisanwendungen konzipiert sind.

Elektrolytkondensator Schaltkreissymbol

IC (Integrated Circuit) ist ein kleines elektronisches Gerät, das aus Halbleitern besteht und für eine Vielzahl von Geräten verwendet wird, darunter Mikroprozessoren, elektronische Geräte und Automobile. IC werden aus einer größen Anzahl von Transistoren auf einem "Chip" (Silizium) hergestellt. Sie sind heute ein wichtiges und*häufig verwendetes Bauteil in einer Vielzahl von Anwendungen, von Spielzeug über Haushaltsprodukte bis hin zu modernsten Geräten.

KNS130

Integrierte Schaltung

LED (Light Emitting Diode) ist eine Diode, die Licht aussenet, wenn elektrischer Strom durch sie fließt. LED hat verschiedene Lichtfarben, die davon abhängen, welche Art von halbleitenden Materialien verwendet werden. Sie werdenhäufig in Haushalts- und Fahrzeugbeleuchungsgeräten verwendet.

LED (Licht emittierende Diode)

Schaltkreis-Symbol

Ein Lichtsensor ist ein Gerät, das auf Licht reagiert. Es gibt verschiedene Arten von Lichtsensoren. Der hier verwendete ist ein Fototransistor. Wenn kein Licht vorhanden ist, kann kein elektrischer Strom durchihn fließen. Er ist also wie ein Schalter, der ausgeschaltet ist. Wenn Licht aufihn fällt, kann elektrischer Strom durchihn fließen. Er ist dann wie ein Schalter, der eingeschaltet ist. Auf diese Weise lasst sich ein Lichtregelkreis aufbauen.

Schaltkreissymbol

KNS130

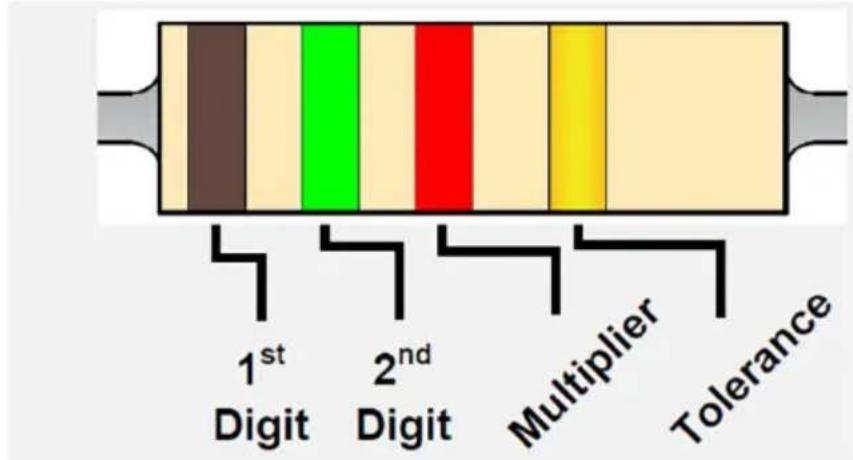

Bei Widerständen werden verschiedene farbige Ringe verwendet, um den Wert (Widerstand) darzustellen. Der 1. und 2. Ring stellen die Ziffer dar. Der 3. Ring stellt den Multiplikator dar, wie in der Tabelle gezeigt. Der 4. Ring steht für die Toleranz, d. h. die Genauigkeit des Widersands. Beispiel: Die Farbringe sind Braun, Rot, Braun und Gold, was einem Widerstand von 120 Ohm entspricht, Toleranz 5% () .

Farbkennzeichnung Code

Farbe 1.	2.		3rd-Multiplikator	Toleranz
Schwarz	0	0	x 1
Braun	1	1	x 10
Rot	2	2	x 100
Orange	3	3	x 1000
Gelb	4	4	x 10000
Grün	5	5	x 100000
Blau	6	6	x 1000000
Lila	7	7
Grau	8	8
Weiß	9	9
Braun				+/- 1%
Rot				+/- 2%
Gold			x 0.1	+/- 5%
Silber			x 0.01	+/- 10%

Ein Transistor ist ein Halbleiterbauelement, das zur Verstärkung eines Signals und zum Öffnen oder Schlieben eines Schaltkreises verwendet wird. Es gibt zwei Arten von Transistoren,)namlich NPN und PNP, mit ähnlichen Schaltsymbolen. Der Transistor ist ein grundlegendes Bauelement, das Häufig in modernen elektronischen Geräten verwendet wird. Er hat die schnellste Reaktionszeit und die genauste Wirkung als Verträger und Schaltgerät und kann als einzelnes Gerät/Komponente oder als Teil einer integrierten Schaltung (IC) fungieren. ICs bestehen aus über tausend bis Millionen Transistoren.

Transistor

NPN

PNP
Schaltkreis-

Symbol

KNS130

Wenn du die obigen Informationen bereits gelesen hast und mehr über elektrische Schaltkreise und die Nutzlichkeit der Komponenten erfolnen möchtest, dann lass uns die folgenden Experimente durchführten.

Der Motor ist ein Gerät, das bei Stromzufuhr eine Drehbewegung erzeugt. In Analogie dazu ist die Batterie wie eine Pumpe, die Wasser durch die Pfähle (Drahte) pumpt. Wenn ein Stromkreis angeschlossen ist, kann Strom durchihn flieBen. Die flieBende Elektrizitat wird als Strom bezeichnet. Ein Strom ist der Fluss von elektrischen Ladungen. Die Stromstarke ist die Menge der elektrischen Ladung, die in einer Sekunde durch den Draht flieBt. Ein weiterer gängiger Begriff, den wir oft über Elektrizitat horen, ist die Spannung. Die Spannung bezieh sich auf die elektrische Energie pro Ladungseinheit. Sie ist die elektrische Energie, die jeder Einheitsmenge an elektrischer Ladung trag.

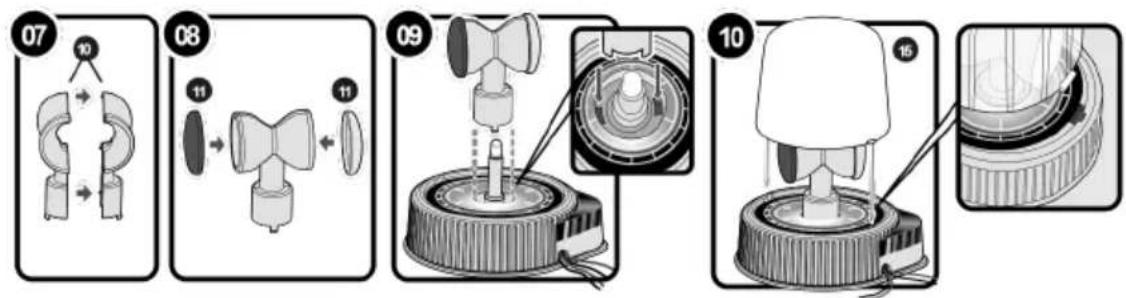

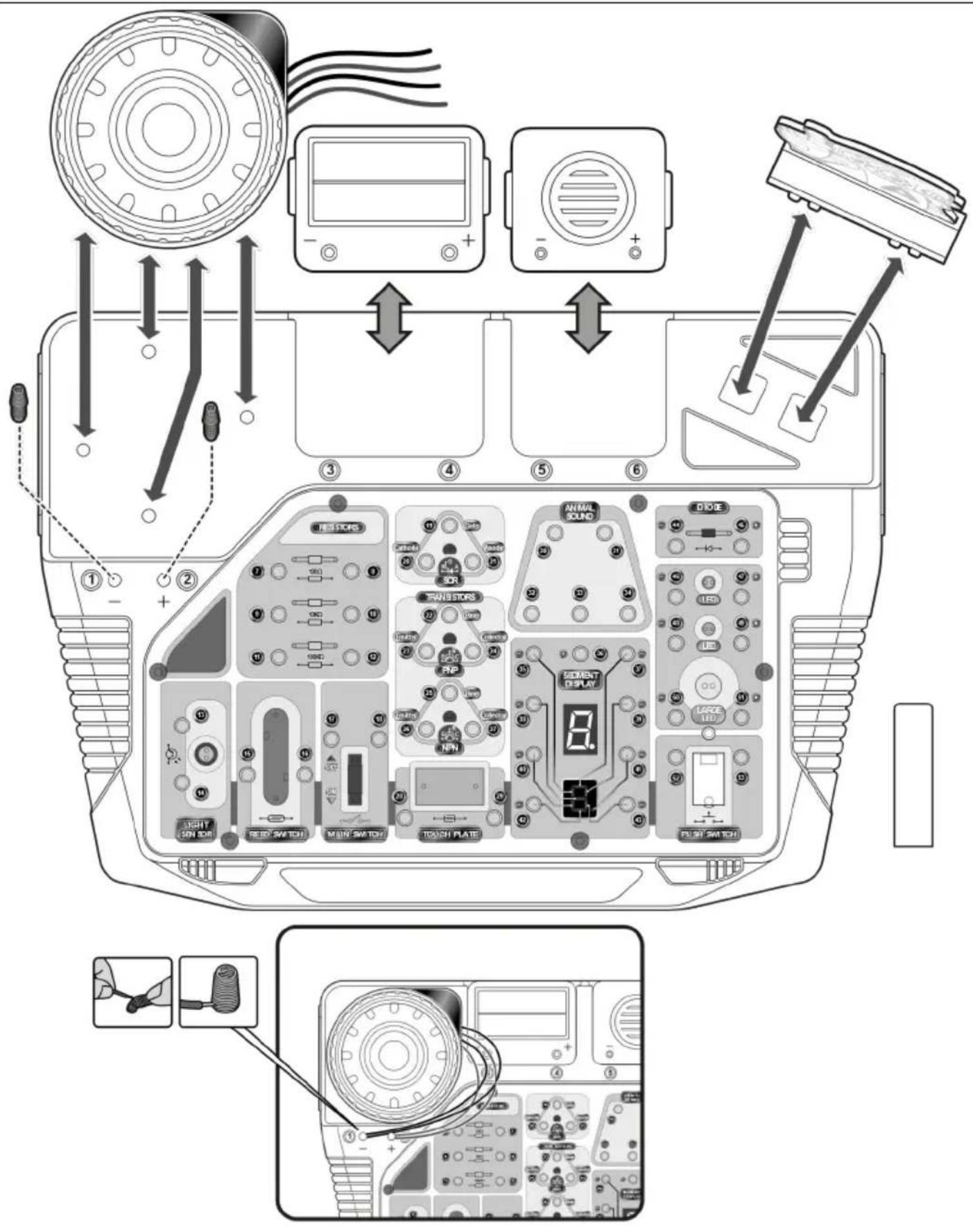

11. Zusammenbau

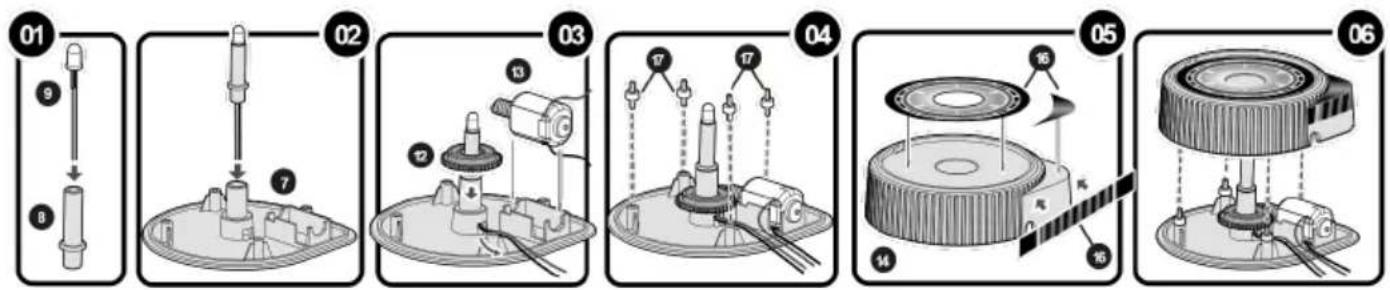

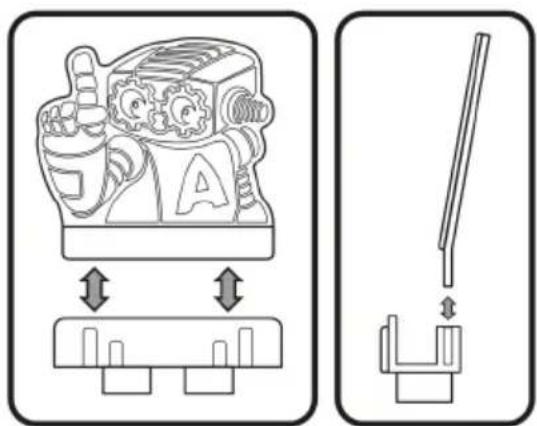

Sich drehendes LED-Licht:

KNS130

KNS130

12. Experimente

12.1 Einfache LED-Schaltung

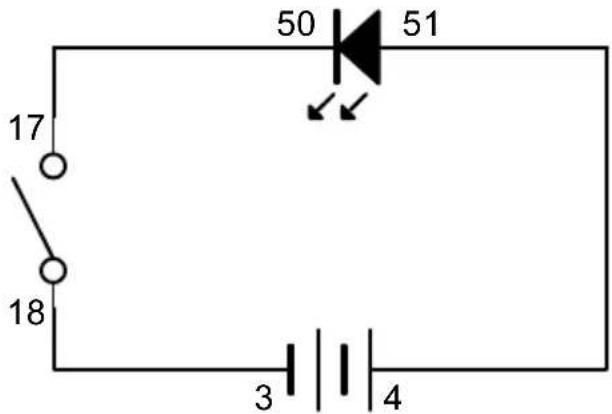

Verdrahtungsreihenfolge 4-51, 50-17, 18-3

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Wenn Sie das Gerätenesschalten, leuchtet die LED auf. Wenn Sie das Gerät ausschalten, erlischt die LED. Sie können selbst eine andere LED verwenden. Sehen Sie sich einfach den Schaltplan an und schreiben Sie eine andere LED auf die gleiche Weise an. Verwechseln Sie nur nicht den positiven (+) und negativen (-) Pol. Sonst wird die LED nicht leuchten.

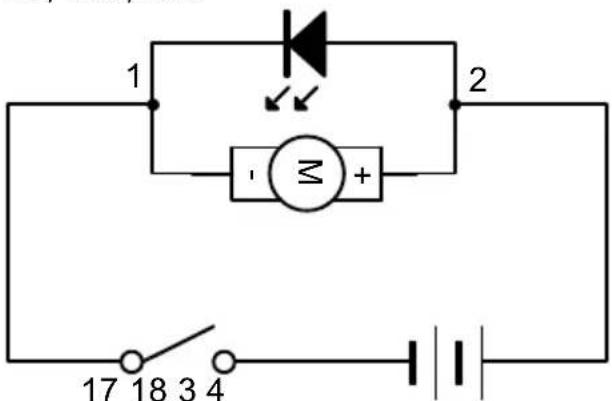

12.2 Sich drehendes LED-Licht

Verdrahtungsreihenfolge 4-2,1-17,18-3

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Die Spinning-LED leuchtet auf und dreht sich!

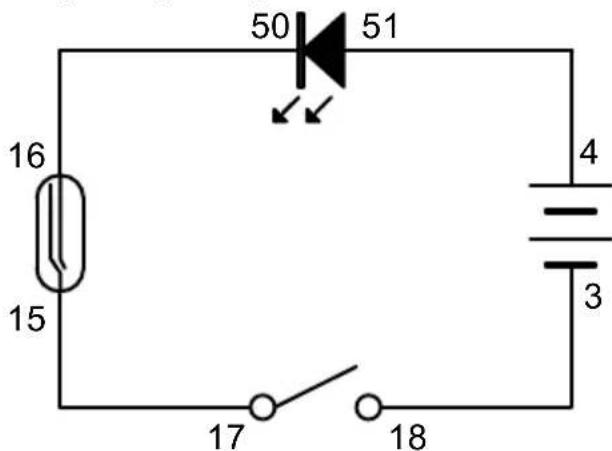

12.3 Funktion des Reed-Schalters

Verdrahtungsreihenfolge 4-51, 50-16, 15-17, 18-3

KNS130

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Greifen Sie mit dem Magnetpol auf den Reedschalter zu. Die LED leuchtet auf, wenn der Stromkreis angeschlossen ist. Bewegen Sie den Magnetpol weg, wird der Stromkreis unterbrochen und die LED erlischt.

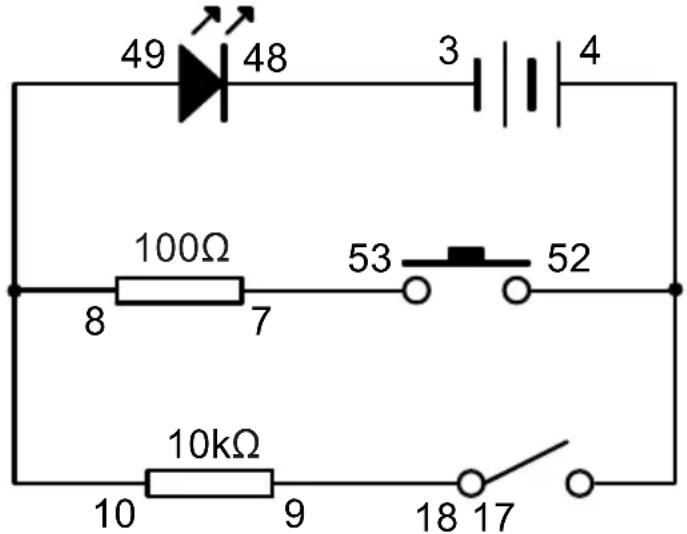

12.4 Demonstration von Widerstand und Strom

Verdrahtungsreihenfolge 48-3,4-52-17,18-9,10-49-8,7-53

Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Die LED leuchtet schwach auf. Schalten Sie den Hauptschalter aus, umihn zu deaktivieren. Drücken Sie nun den Druckschalter. Die LED leuchtet nun heller auf. Das liegt daran, dass der Pfad des Hauptschalters einen großeren Widerstand hat. Der Strom durch diesen Pfad ist also geringer, und die LED leuchtet dazu weniger hell. Auf der anderen Seite hat der Pfad des Druckschalters einen kleineren Widerstand. Der Strom durch diesen Pfad ist also groß, und die LED ist heller.

12.5 Widerstände in Reihenschaltung

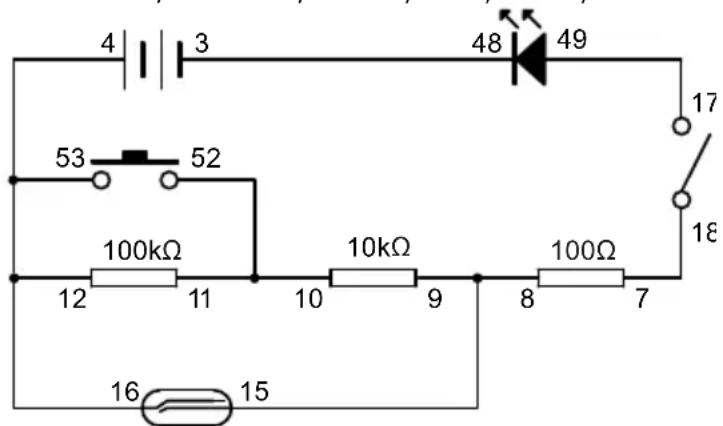

Verdrahtungsreihenfolge 4-12-16-53, 52-11-10, 9-15-8, 7-18, 17-49, 48-3

Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Der Strom von den Batterien muss durch 3 Widerstände fließen, davon leuchtet die LED nur sehr schwach oder scheinbar gar nicht. Drücken Sie den Druckschalter. Diesmal muss der Strom nur durch 2 Widerstände fließen, so dass die LED heller leuchtet als zuvor. Betätigten Sie den Reed-Schalter mit dem Magnetpol. Diesmal muss der Strom nur noch durch einen Widerstand fließen, so dass die LED noch heller leuchtet. In Analogie dazu ist ein Widerstand wie ein Hindernis. Je weniger Hindernisse in einem Stromkreis vorhanden sind,esto mehr Strom kann hindurchflieBen.

12.6 Widerstände in Parallelschaltung

Verdrahtungsreihenfolge

KNS130

Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Der Strom von den Batterien fliebt durch den 100KΩ-Widerstand, um die LED zum Leuchten zu bringen. Die LED leuchtet sehr schwach oder scheinbar überhaupt nicht. Drücken Sie den Druckschalter. Zeit ist ein weiterer Pfad verfügbar. Obwohl sich in thisem Pfad ein 10KΩ-Widerstand befindet, ist dies immer noch ein zusätzlicher Pfad, durch den der Strom fließen kann. Daher wird mehr Strom durch die LED fließen und sie heller leuchten halten! Lassen Sie den Druckschalter nicht los. Greifen Sie mit dem Magnetpol auf den Reed-Schalter zu. Zeit ist noch ein zusätzlicher Pfad verfügbar! Es gibt nun insgesamt 3 Pfade, durch die der Strom flieben kann und die LED leuchtet hell! Obwohl diesen Mal auch 3 Widerstände in der Schaltung sind, leuchtet die LED hell. Da die Widerstände parallel geschalteit sind, ergibt sich ein anderes Ergebnis.

12.7 Funktion der Tastplatte

Verdrahtungsreihenfolge 4-49, 48-29, 28-17, 18-3

Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Befeuchten Sie ihren Finger mit Wasser und berühren Sie die Tastplatte. Die LED leucht sehr schwach auf. Dies zeigt an, dass Wasser einen groben Widerstand hat und darauf nur eine geringe Menge an elektrischem Strom durchfließen kann. Wenn Sie einen Tropfen Salzwasser auf die Berührungsplatte geben, leuchtet die LED heller! Das liegt daran, dass Salzwasser ein besserer Leiter ist als normales Wasser, so dass mehr Strom hindurchfließen kann.

12.8 Eine einfache Demonstration einer Funktion des PNP-Transistors

Verdrahtungsreihenfolge

KNS130

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Befeuchte deinen Finger mit Wasser und berühre die Tastplatte. Durch die Berührungsplatte fließt nur eine sehr geringe Strommenge (wie im letzten Versuch gezeigt), die LED leuchtet hell auf! Das liegt daran, dass in dieser Schaltung der PNP-Transistor das eigentliche Tor zur LED ist, und die Berührungsplatte nur als Schalter zum Öffnen des Tors dient! Wenn der obere Teil der Schaltung nicht angeschlossen ist, fließt kein Strom durch den "Emitter" zur "Basis" des Transistors. Der Durchgang vom "Emitter" zum "Kollektor" ist also geschlossen. Wenn Sie die Berührungsplatte berühren, wird der obere Stromkreis angeschlossen; eine sehr geringe Strommenge fließt durch den "Emitter" zur "Basis", und dann wird das Tor vom "Emitter" zum "Kollektor" geöffnet! Der Strom aus der Batterie kann dann durch den Transistor zur LED fließen, und deshalb leuchtet die LED hell!

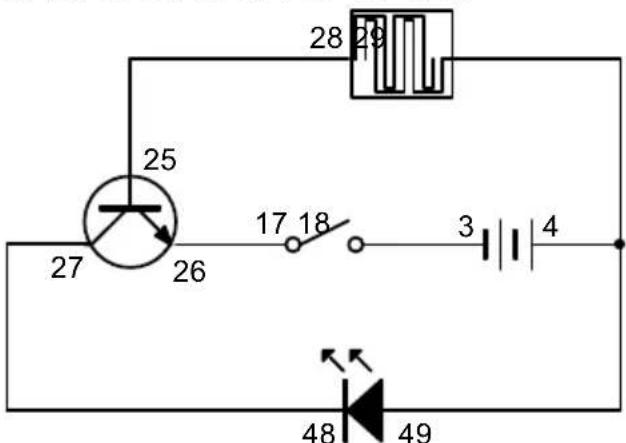

12.9 Eine einfache Demonstration der Funktion des NPN-Transistors

Verdrahtungsreihenfolge

28-25, 26-17, 18-3, 4-29-49, 48-27

Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Berühre die Tastplatte. Dadurch, dass nur sehr weniger Strom durch die Berührungsplatte flieBt (wie im letzten Versuch gezeigt), leuchtet die LED hell auf! Dies ist so ziemlich das Gleiche wie beim PNP-Transistor. Es sind nur die Polaritäten des Transistors vertauscht.

12.10 Zwei LEDs in Parallelschaltung

Verdrahtungsreihenfolge

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Beim Einschalten leuchtenebe LEDs auf. Beim Ausschalten erloschen beide LEDs.

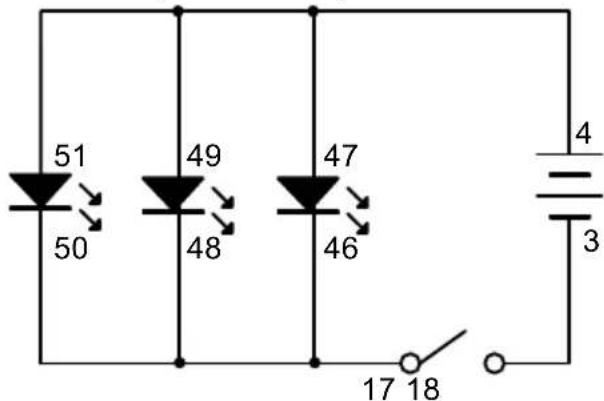

12.11 Drei LEDs in Parallelschaltung

Verdrahtungsreihenfolge 4-47-49-51, 50-48-46-17, 18-3

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Wenn Sie das Gerätenesschalten, leucht den drei LEDs auf. Wenn Sie das Gerät ausschalten, erlösen alle drei LEDs.

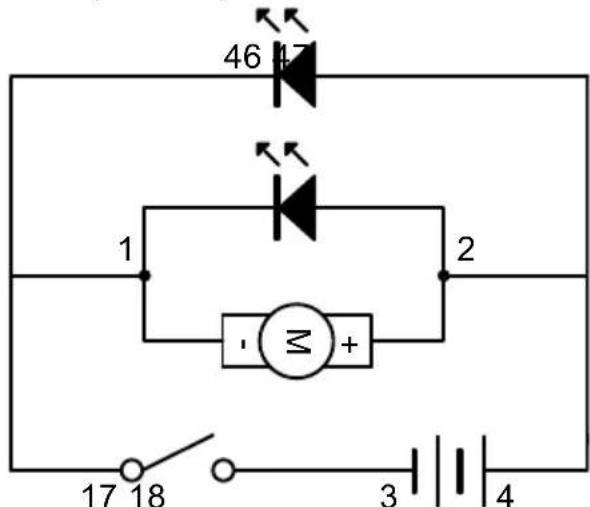

12.12 LED und Spinning-LED mit einem einzigen Schalter

Verdrahtungsreihenfolge 4-2-47, 46-1-17, 18-3

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Die LED leuchtet auf und die Spinn-LED leuchtet. Wenn Sie den Hauptschalter ausschalten, werden beide Geräte gleichzeitig ausgeschaltet.

KNS130

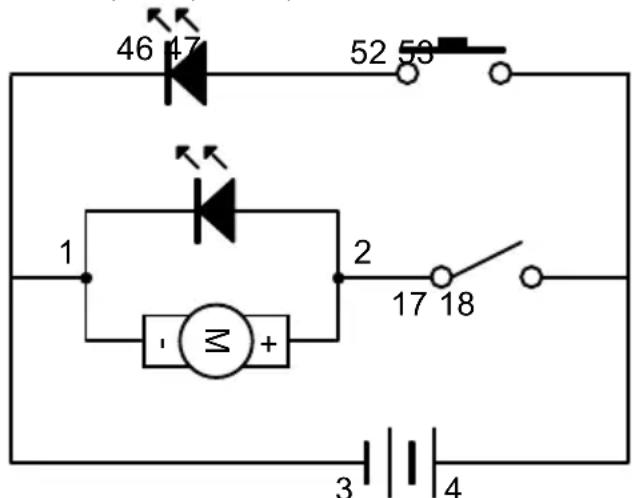

12.13 LED und Spinning-LED mit separaten Schaltern

Verdrahtungsreihenfolge 4-18-53, 17-2, 52-47, 46-1-3

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Wenn Sie den Hauptschalter einschalten, leuchtet die Spinning-LED. Wenn Sie den Druckschalter drücken, leuchtet die LED auf. Sie werden durch separate Schalter gesteuert, so dass Sie sie einzeln ein- und ausschalten konnen.

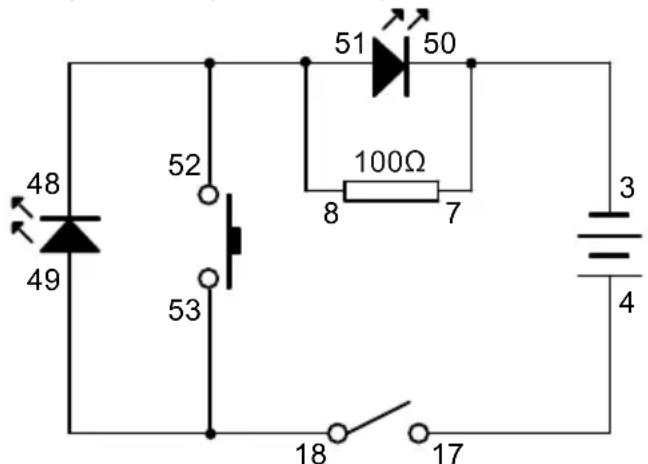

12.14 Grundlegende Funktionswise der LED-Schaltung

Verdrahtungsreihenfolge 4-17, 18-49-53, 52-48-51-8, 7-50-3

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Sie werden sehen, dass die keine LED aufleucht, aber die große LED nicht. Wenn Sie den Druckschalter drücken, leuchtet die große LED auf, aber die petite LED wird ausgeschelt.

KNS130

12.15 Spinning-LED-Licht im Vorschaltgerät Betrieb von LEDs

Verdrahtungsreihenfolge

4-17, 18-49-53-16, 15-48-51-8, 7-50-52-2, 1-3

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Sie werden sehen, dass die blaue LED leuchtet, die anderen LEDs jedoch nicht aufleuchten. Wenn Sie mit dem Magnetpol auf den Reedschalter zugreifen, ist die blaue LED aus und nur die gelbe LED leuchtet. Drücken Sie den Druckschalter. Diesmal leuchtet nur die sich drehende LED!

12.16 LED-Kombination

Verdrahtungsreihenfolge

4-52-51, 50-16-48, 49-53-47, 46-15-17, 18-3

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Das Drücken des Druckschalters oder das Betätigten des Reedschalters mit dem Magnetpol oder das gleichzeitige Betätigten beider führt zu unterschiedlichen LED-Leistungen!

KNS130

12.17 Funktion einer Diode

Verdrahtungsreihenfolge 4-18, 17-45, 44-2, 1-3

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Der Motor wird sich drehen. Wenn Sie die Anschlusspolarität der Diode umkehren, indem Sie den Anschluss ein weniger verändern, 17 an 44 und 2 an 45 anschließen, werden Sie feststellen, dass die Schaltung thismal nicht Funktioniert. Das liegt daran, dass die Diode nicht zulässst, dass Strom in umgekehrter Richtung durch sie flieBt. Deshalb Funktioniert die Schaltung these Mal nicht.

12.18 Eine einfache Demonstration des Lichtsensors

Verdrahtungsreihenfolge 4-14, 13-49, 48-17, 18-3

Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Sie werden feststellen, dass die LED sehr schwach leuchtet. Das bedeutet, dass nur eine sehr geringe Strommenge durch sie flieBt. Dies hangt von der Intensitat des Lichts ab, das auf den Lichtsensor fällt. Wenn du these Experiment an einem dunkleren Ort durchfhrst, leuchtet die LED möglicherweise überhaupt nicht. Wenn du mit einer Taschenlampe auf den Lichtsensor leuchtest, kannst du sehen, dass die LED hell leuchtet. Das liegt daran, dass bei mehr Licht mehr Strom durch den Lichtsensor flieBen und die LED zum Leuchten bringen kann.

KNS130

12.19 Ein praktisches Beispiel: Lichtgesteuerte LED

Verdrahtungsreihenfolge 4-23, 22-14, 24-49, 48-13-17, 18-3

Vervollständigen Sie alle Verdraughtungsverbindungen wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Diesmal leuchtet die LED schon bei geringer Lichtmenge hell auf! Das liegt daran, dass in dieser Schaltung der PNP-Transistor das eigentliche Tor zur LED ist, und der Lichtsensor nur als Schalter zum Öffnen des Tors dient! Wenn der obere Teil der Schaltung nicht angeschlossen ist, fließt kein Strom durch den "Emitter" zur "Basis" des Transistors. Der Durchgang vom "Emitter" zum "Kollektor" ist also geschlossen. Wenn Licht auf den Lichtsensor fällt, wird der obere Stromkreis angeschlossen; eine sehr geringe Strommenge fließt durch den "Emitter" zur "Basis", und dann wird der Durchgang vom "Emitter" zum "Kollektor" geöffnet! Der Strom aus der Batterie kann dann durch den Transistor zur LED fließen, und deshalb leuchtet die LED hell auf! Diese Schaltung macht den Lichtsensor zu einem empfindlichen Schalter, der Licht erkennt.

12.20 Ein praktisches Beispiel: Dunkelheitsgesteuerte LED

Verdrahtungsreihenfolge 4-14-23, 22-13-12, 24-49, 48-11-17, 18-3

Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Wenn Sie sich in einem Raum mit hellem Licht befinden, leuchtet die LED nicht. Wenn Sie den Lichtsensor abdecken, leuchtet die LED auf. Das bedeutet, dass die LED bei Dunkelheit und nicht bei Licht eingeschaltet wird!

KNS130

12.21 Demonstration einer einfen Funktion von SCR

Verdrahtungsreihenfolge

21-50, 51-4-10, 9-53, 52-19, 20-17, 18-3

Vervollständigen Sie alle Verdraughtungsverbindungen wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Es passiert nichts. Drücken Sie dann den Druckschalter, ohne ihn loszulassen. Der obere Teil des Stromkreises ist angeschlssen und somit kann Strom durch das Gate (G) und die Kathode (K) des SCR flieBen, da es sich um einen vollständigen Stromkreis handelt. Dies ist wie das Offnen des Gates des SCR. Der Hauptstrom kann nun durch die Anode (A) und die Kathode (K) flieBen, wodurch die LED leuchtet. Lassen Sie den Druckschalter los. Die LED leuchtet trotzem weiter! Das liegt daran, dass das "Gate" bereits durch den Anfangsstrom aus dem oberen Stromkreis geffnet wurde und daher der Hauptstrom weiterhin durch den SCR flieBt. Wenn Sie also die LED ausschalten wollen, mussen Sie den Hauptschalter ausschalten.

12.22 Ein praktisches Beispiel für SCR

Verdrahtungsreihenfolge

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Es passiert nichts. Wenn ein Wassertropfen auf die Tastplatte fällt, leuchtet die LED auf. Auch wenn die Berührungsplatte danach getrocknet ist, leuchtet die LED weiter, da das Gate des SCR geöffnet wurde. Auf der Grundlage thesez Prinzips konnen Sie einen Monitor einrichten, der anziegt, ob die Flut eine bestimmte Höhe erreicht hat, ob es während Ihr Abwesenheit geregnet hat, ob etwas nass geworden ist..... usw.

KNS130

12.23 Digitale Segment-LED zeitgt "1" an

Verdrahtungsreihenfolge

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Beim Einschalten zeigt die LED des digitalen Segments "1" an.

12.24 Digitale Segment-LED zeitgt "2" an

Verdrahtungsreihenfolge

4-17, 18-7, 8-36, 3-37-38-39-40-42

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Beim Einschalten zeigt die LED des digitalen Segments "2" an.

KNS130

12.25 Digitales LED-Segment, das "8" anziegt

Verdrahtungsreihenfolge

4-17, 18-7, 8-36, 3-35-37-38-39-40-42-43

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Beim Einschalten zeigt die LED des digitalen Segments "8" an.

12.26 Die LED des digitalen Segments zeigt "F" an.

Verdrahtungsreihenfolge

4-17, 18-7, 8-36, 3-35-37-38-40-41

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Beim Einschalten zeigt die digitale Segment-LED "F." an.

KNS130

12.27 Digitale Segment-LED schaltet zwischen "1" und "8" um

Verdrahtungsreihenfolge

4-17, 18-7, 8-36, 3-39-43-52, 53-35-37-38-40-42

Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Die LED des Digitalsegmente zeigt "1" an. Wenn Sie den Druckschalter drucken, zeigt die LED des Digitalsegmente "8" an.

12.28 Digitale Segment-LED-Umschaltung zwischen "I", "L", "F" und "E"

Verdrahtungsreihenfolge

Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Die LED des Digitalsegmente zeigt "I" an. Wenn Sie den Reed-Schalter mit dem Magnetpol betätigen, zeigt die LED des Digitalsegmentes "L" an; oder wenn Sie den Druckschafter drücken, zeigt die LED des Digitalsegmentes "F" an. Und wenn Sie beide Schalter gleichzeitig betätigten, wird "E" angezeigt.

KNS130

12.29 Lichtsteuerung Sieben-Segment-LED-Anzeige - C (Dark Type)

Verdrahtungsreihenfolge

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Wenn der Raum ausreichend beleucht ist, leuchtet nur die Betriebsanzeige auf dem Display auf. Decken Sie den Lichtsensor ab und auf dem Display erscheidt der Buchstabe C. Wenn Sie den Lichtsensor abdecken, verschwindet der Buchstabe C..

12.30 Lichtsteuerung Sieben-Segment-LED-Anzeige - E (Light Type)

Verdrahtungsreihenfolge

3-18, 41-7, 17-26-12-8, 11-13-25, 4-36-14, 27-35-38-37-40-42

Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Dann leuchtet die Betriebsanzeige auf und der Buchstabe E wird auf dem Display angezeigt. Wenn Sie den Lichtsensor abdecken, leuchtet nur die Betriebsanzeige im Display auf. Wenn Sie den Lichtsensor freilegen, leuchtet der Buchstabe E wieder auf.

12.31 Blinkende LEDs

Verdrahtungsreihenfolge

3-18, 8-4-51-49-33-34, 50-23, 7-22-30-48, 17-24-31

KNS130

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Dann blinken die LEDs.

12.32 Hundebellton mit blinkender LED

Verdrahtungsreihenfolge

3-18,4-6-8-32-33-49,5-23,7-22-30-48,17-24-31

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Aus dem Lautsprecher ertont Hundegebell und die LED blinkt im Rhythmus dazu.

12.33 Hundeblellen und blinkende Ziffer "1"

Verdrahtungsreihenfolge

3-18,4-6-36-32-33,17-31,30-39-43-5

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Wenn Sie das Geräteinschalten, ertönt ein Hundeblellen aus dem Lautsprecher. Auf dem Display wird außerdem die Ziffer "1" angezeigt und blinkt im Rhythmus dieser Ziffer.

12.34 Hahnenschrei und blinkende Ziffer "2"

Verdrahtungsreihenfolge

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Wenn Sie das Geräteinschalten, ertont aus dem Laufsprecher das Krähen des Hahns. Auf dem Display wird außerdem die Ziffer "2" angezeigt und blinkt im Rhythmus dieser Ziffer.

12.35 Miauen einer Katze und blinkende Ziffer "3

Verdrahtungsreihenfolge

3-18, 4-6-36-34, 17-31, 30-37-39-38-42-43-5

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Wenn Sie das Gerätenesschalten, gibt der Laufsprecher einen miauenden Katzenton von sich. Auf dem Display wird außerdem die Ziffer "3" angezeigt und blinkt im Rhythmus dieser Ziffer.

12.36 Wiehern eines Pferdes und blinkende Ziffer "4".

Verdrahtungsreihenfolge

3-18, 4-36-33-34-6, 17-31, 30-35-38-39-43-5

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Wenn Sie das Geräte einschalten, gibt der Laufsprecher ein Wiehern von sich. Auf dem Display wird außerdem die Ziffer "4" angezeigt und blinkt im Rhythmus dieser Ziffer.

12.37 Vogelgezwitscher und blinkende Ziffer "5

Verdrahtungsreihenfolge

3-18,4-6-36-33,17-31-34,5-30-35-37-38-42-43

KNS130

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Wenn Sie das Geräte einschalten, ertönt aus dem Laufsprecher ein Vogelgezwitscher. Auf dem Display wird außerdem die Ziffer "5" angezeigt und blinkt im Rhythmus dieser Ziffer.

12.38 Entenschattern und blinkende Ziffer "6

Verdrahtungsreihenfolge

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Beim Einschalten des Laufsprechers ertont das Entenschnattern. Auf dem Display wird außerdem die Ziffer "6" angezeigt und blinkt im Rhythmus dieser Ziffer.

12.39 Blökendes Schaf und blinkende Ziffer "7".

Verdrahtungsreihenfolge

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Beim Einschalten des Laufsprechers ertont das Bloken der Schafe. Auf dem Display wird außerdem die Ziffer "7" angezeigt und blinkt im Rhythmus dieser Ziffer.

KNS130

12.40 Kuckucksrf und blinkende Ziffer "8"

Verdrahtungsreihenfolge

3-18,4-6-36,17-31-34,5-30-32-35-37-38-39-40-42-43

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Wenn Sie das Geräteinschalten, ertönt der Kuckucksrf aus dem Laatsprecher. Auf dem Display wird außerdem die Ziffer "8" angezeigt und blinkt im Rhythmus dazu.

12.41 Froschquaken und blinkende Ziffer "9"

Verdrahtungsreihenfolge

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Wenn Sie das Gerätenesschalten, gibt der Laatsprecher ein Froschquaken von sich. Auf dem Display wird außerdem die Ziffer "9" angezeigt und blinkt im Rhythmus dieser Ziffer.

12.42 Manuelle Steuerung Pferd Wieherton mit Druckschaltersteuerung blinkende Ziffer "0"

Verdrahtungsreihenfolge

3-18,4-6-36-34-33,5-30-52,53-40-42-43-35-37-39,41-7,8-31-17

KNS130

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Wenn Sie das Geräteinschalten, ertont aus dem Laufsprecher das Wiehern eines Pferdes, und der Punkt in der rechten unteren Ecke des Displays leuchtet auf. Wenn Sie dann den Druckschalter drücken, ohneihn loszulassen, leuchtet die Ziffer 0 auf und blinkt im Rhythmus des Pferdewieherns.

12.43 Magnetsteuerung Schaf blokender Ton mit blinkender LED

Verdrahtungsreihenfolge

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Betätigten Sie den Reed-Schalter mit dem Magnetpol. Aus dem Laufsprecher ertont ein blokendes Schaf und die LED blinkt im Rhythmus des blokenden Schafs.

12.44 Hahnkrähen mit blinkender LED und Berührungssteuerung

Verdrahtungsreihenfolge

Vervollständigen Sie alle Verdrahtungsanschluss wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Berühren Sie mit dem Finger die Tastplatte. Aus dem Laufsprecher ertont das Krahen des Hahns und die LED blinkt im Rhythmus dazu. Wenn Sie keine Reaktion erhalten, müssen Sie ihren Finger eventuell anfeuchten und es erneut versuchen.

KNS130

12.45 Lichtsteuerung Katzenmiauen mit blinkender LED

Verdrahtungsreihenfolge

5-23, 22-48-7-30, 31-24-17, 18-3, 4-6-8-49-14, 13-34

Vervollständigen Sie alle Verdrahtungsanschlüsse wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Wenn Licht auf den Lichtsensor fällt, gibt der Laufsprecher einen miauenden Katzenton von sich und die LED blinkt im Rhythmus dazu.

12.46 Dunkelheit aktiviert Hundeblellen Ton

Verdrahtungsreihenfolge

3-18, 4-6-23-12, 5-30, 17-31-13, 24-26-33-32, 22-27, 11-14-25

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein unddecken Sie den Lichtsensor vollständig ab.Dann horen Sie Hundegebell aus dem Lautsprecher. Sobald Sie den Lichtsensor abdecken, hort das Hundeblellen auf.

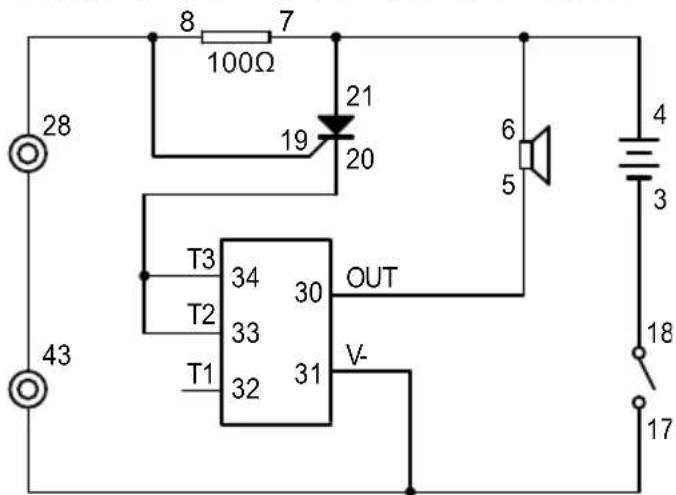

12.47 Sicherheitsalarm bei Unterbrechung der Verkabelung

Verdrahtungsreihenfolge

3-18, 17-43-31, 30-5, 4-6-21-7, 8-28-19, 20-33-34, 28-43

KNS130

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Es passiert nichts. Wenn Sie dann den Draht, der die Feder 28 mit der Feder 43 verbindet, abklemmen, gibt der Lautsprecher ein Wiehern von sich! Diese Schaltung kann als Alarmanlage verwendet werden. Wenn z.B. etwa die Alarmschnur auslötst, wird das Wiehern eines Pferdes Sie vor einem Eindringling warnen!

12.48 Wasserstands-LED-Alarm

Verdrahtungsreihenfolge

Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben. Schalten Sie den Hauptschalter ein. Tropfen Sie einen Wassertropfen auf die Touch-Platte. Dann leuchtet die mehrfarbige LED auf und die blaue LED erlischt. Wischen Sie das Wasser von der Touch-Platte ab. Danach leuchtet die blaue LED auf und die mehrfarbige LED erlischt.

Dieses Prinzip kann auch für die Wasserstandswarnung verwendet werden. Bringen Sie eine ähnliche Schaltung an der Stelle an, an der der Wasserstand überwacht werden soll. Wenn der Wasserstand über dem Warniveau liegt, leuchtet die mehrfarbige LED auf, und die blau LED erlischt. Wenn der

Wasserstand unter dem Warniveau liegt, erlischt die mehrfarbige LED und die blaue LED leuchtet auf.

12.49 Anzeige der Lichtintensität

Verdrahtungsreihenfolge

3-18, 4-7-14-47, 17-12-26-48, 8-27-46-49, 11-13-25

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Wenn Licht auf den Lichtsensor fällt, leuchtet die mehrfarbige LED auf, nicht aber die

KNS130

blaue LED. Decken Sie den Lichtsensor vollständig ab. Da kein Licht aufihn scheint, erlischt die mehrfarbige LED und die blaue LED leuchtet auf. Wenn der Lichtsensor nicht mehr abgedeckt ist, leuchtet die mehrfarbige LED auf und die blaue LED erlischt wieder. Dies kann als Lichtintensitätsanzeige verwendet werden.

12.50 Dunkelheitsaktiviertes, sich drehendes LED-Licht

Verdrahtungsreihenfolge

3-18, 4-23-12, 26-17-1-13, 24-2, 22-27, 11-14-25

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben an. Schalten Sie den Hauptschalter ein. Decken Sie den Lichtsensor ab, und die rotierende LED leuchtet auf. Nehmen Sie den Lichtsensor ab, und die rotierende LED schaltet sich aus.

12.51 Lichtsteuerung drehendes LED-Licht

Verdrahtungsreihenfolge

3-18, 4-23-14, 26-17-1-11, 24-2, 22-27 12-13-25

Schlieben Sie alle Kabelverbindungen wie in der Reihenfolge angegeben ab. Schalten Sie den Hauptschalter ein, dann leuchtet die Spinning-LED. Wenn der Lichtsensor abgedeckt ist, ist die Spinning-LED aus. Licht ist der Schalter der Spinning-LED in dieser Schaltung.

KNS130

© COPYRIGHT-VERMERK

Das Urheberrecht an thisem Handbuch ist Eigentum von Velleman nv. Alle weltweiten Rechte vorbehalten. Kein Teil theses Handbuchs darf ohne die vorherige schriftliche Zustimmung des Urheberrechtsinhabers kopiert, reproduziert, übersetzt oder auf ein elektronisches Medium oder anderweitig reduziert werden.

INSTRUKCJA OBSŁUGI

1. Wprowadzenie

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßiger einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsbeteiligung als auch von externen spezialisierten Organisationen. Sollen,TOTZ aller Vorsichtsmaßnahmen,Problème auftenreten,nehmen Sieitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantiepiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäß sind, kann Velleman® sich darüber entscheiden, diese Produkte durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganzt oder teilweise zureckzuzahlen. In thisem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bereits ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz,

Feuchtigkeit, ..., sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Seite).
• Schaden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.
• Schäden verursacht durch absichtliche, nachlüssige oder unsachgemäß Anwendung, schlechte Wartung, zweckent fremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.
• Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantiepériode auf 6 Monate zurückgeführt).
• Schaden verursacht durch eine unsachgemäße Verpackung und unsachgemßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugswise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüften Sie, ob es keinen auf de Hand liegenden Grund gibt, sie es das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes Heraus, dass kein Geräteschaden vorliegt, konnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
• Jede komerzielle Garantie lasst diese Rechte unberührt.

Die oben stehende Aufzahlung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

PL
