MANUALE UTENTE KNS130 VELLEMAN
Simbolo del circuito
KNS130
A tutti i residenti dell'Unione Europea
Importanti informazioni ambientali su quello prodotto
Questo significato sul disposativo o sulla confazione indica che lo smaltimento del disposativo dopo il suo ciclo di vita potrebbe danneggiare l'ambiente. Non smaltire l'apparecchio (o le batterie) come rifiuto urbano non differenziato; delve essere consognato a un'azienda specializzata per il riciclaggio. Il disposativo deve essere restituito al distributore o a un servizio di riciclaggio locale. Rispettare le norme ambientali locali.
In caso di dubbio, contattare le autorità locali preposte allo smaltimento dei rifiuti.
Grazie per aver scelto Velleman! Leggere attentamente il manuale prima di mettere in funzione il dispositivo. Se il dispositivo è stato danneggiato durante il trasporto, non installarlo o utilizzato e contattare il proprio rivenditore.
2. Istruzioni di sicurezza
Prima di utilizzare l'apparecchio, leggere e comprendere il presente manuale e tutti i segnali di sicurezza.
Pericolò di soffocamento a causa delle piccole parti. Non adatto a bambini di età inferiore a 3 anni.
Età consigliata: +.
- Questo prodotto è destinato all'uso per scopi educativi nelle scuole e per altri contentuti pedagogici sotto la sorveglianza di unistruttore adulto, come ad esempio le attrezzature scientifiche.
- Proteggere da pioggia, umidità, spruzzi e gocciolamenti di liquidi, urti e maltrattamenti, calore estremo e polvere.
3. Avvertenze
É richiesta la supervisione e l'assistenza di un adulto.
Questo appearechio cui essere utilizzato solo da bambini di età pari o superiore a 8 anni.
Non adatto a bambini di età inferiore a 3 anni a causa di parti e componenti di piccole dimensioni - PERICOLO DI SOFFOCAMENTO DA INGESTIONE.
Leggere seguire tutte le istruzioni del manuale prima dell'uso.
Questo giocattolo contiene piccole parti e punte taglienti funzionali sui componenti. Tenere lontano dai bambini di età inferiore ai 3 anni.
Sono necessarie 2 batterie AA (non incluse).
Conservare le informazioni e il presente manuale per riferimenti futuri.
Le istruzioni per i genitori sono incluse e devono essere rispetto.
Non utilizzato vicino all'orecchio! Un uso improprio può causare danni all'udito.
4. Attenzione
Prima di impostare qualsiasi esperimento, verificare che tutti i collegamenti elettrici effettuati siano corretti prima di inseire le batterie e accendere l'unità, in quanto un errone potrebbe danneggiare i componenti o il circuito dell'unità.
Al termine dell'esperimento, assicurarsi che le batterie siano scollegate e spegnere l'unità prima di rimuovere i cavi.
KNS130
Non aplicare all'esperimento componenti o parti diverse da quelle fornite con questo kit.
Il giocattolo non deve essere collegato a un numero di alimentatori superiore a quello consigliato. I capelli possono impigliarsi se la testa del bambino è troppo vicina all'unità motorizzata di quello giocattolo.
Questo giocattolo contiene puniti taglienti funzionali sui cavi e sui fili dei componenti, che richiedono attenzione durante la manipolazione.
5. Linee guida generali
- Consultare la Garanzia di assistenza e qualità Velleman® nelle ultime pagine di questo manuale.
Per motivi di sicurezza è vietata qualsiasi modifica del disposativo. I danni causati da modifiche apportate dall'utente al disposativo non sono coperti da garanzia.
Utilizzare il disposativo solo per lo scopo previsto. L'utilizzo del disposativo in modo non autorizzato comporta l'annullamento della garanzia.
I danni causati dall'inosservanza di alcuneindicazioni contenate nel presente manuale non sono coperti alla garanzia e il rivenditore non si assume alcuna responsabilita per i difetti o i problemi che ne derivano. - Né Velleman group n v né i采访时 rivenditori possono essere ritenuti responsabili per qualiasi danno (Straordinario, incidentale o indiretto) - di qualiasi natura (finanziaria, fisica...) derivante dal possesso, dall'uso o dal guasto di quello prodotto.
- Conservare quello manuale per riferimenti futuri.
6. Descrizione del prodotto
Siamo lieti di darvi il benvenuto a provare quello kit di circuiti elettronici pronto all'uso, adatto a bambini dagli 8 anni in su. "Rimarrete stipiti da ciò che potrete imparare, poiché l'esperimento rappresenta un concetto realistico di elettronica ed elettricità. Vi permetterà sicuramente di conoscere i componenti elettronici, i circuiti e le teorie necessarie, nonché i principi di base dell'elettronica: elettricità, tensione, corrente, resistenza, magnetismo, altri circuiti elettrici e teoria.
Non c'è problema se non si hanno conoscenze di elettronica e non si capisce bene come funzionano tutti gli experimenti. Una volta iniziato, sarete in grado di costruire la vostra comprensione sperimentando e magari provando alcuni experimenti interessanti periconto vostro.
Questo kit di circuiti elettronici contiene più di 50 esperimenti ed è stato progettato in modo intelligente, in quanto l'unità del circuito principale contiene tutti i componenti elettronici rilevanti. Tutto ciò che si devefare è collegare i fili secondo la sequenza di cablaggio di ciascun esperimento e seguire i passaggi uno per uno. Una volta collegato, il circuito si attiverà e funzionera.
Ricordate che non si tratta di un esperimento unico. Più tempo dedicherete alla costruzione di experimenti, più conoscenze acquisirete. Non vi annoierete mai, ma sarete totalmente impecnati a scopire nuovi ed entusiasmanti experimenti per alcuni anni a venire.
ESPERIMENTI
- Circuito LED semplice
- Luce LED rotante
- Funzione dell'interruttore reed
- Dimostrazione di resistenza e corrente
- Resistori in serie
- Resistori in parallelo
- Funzione della piastra di contatto
- Una semplice dimostrazione di una funzione del transistor PNP
- Una semplice dimostrazione di una funzione del transistor NPN
- Due LED in collegamento parallelo
- Tre LED in collegamento parallelo
- LED e LED rotante con un unico interruptore
- LED e LED di rotazione con interruptori separati

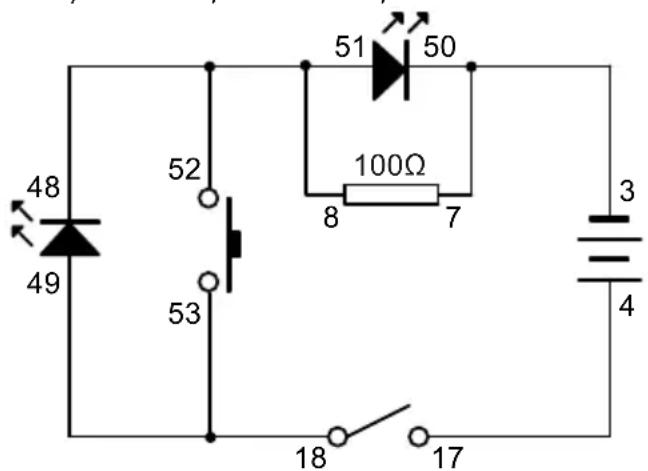

- Circuito di base del LED
KNS130
- Luce LED rotante nel circuito di anticipo del funzionamento dei LED
- LED combinazione

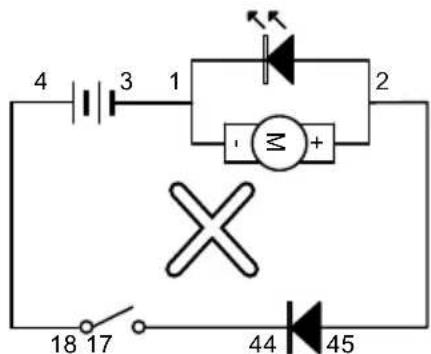

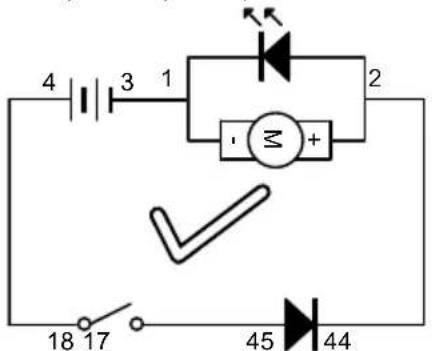

- Funzione di un diodo

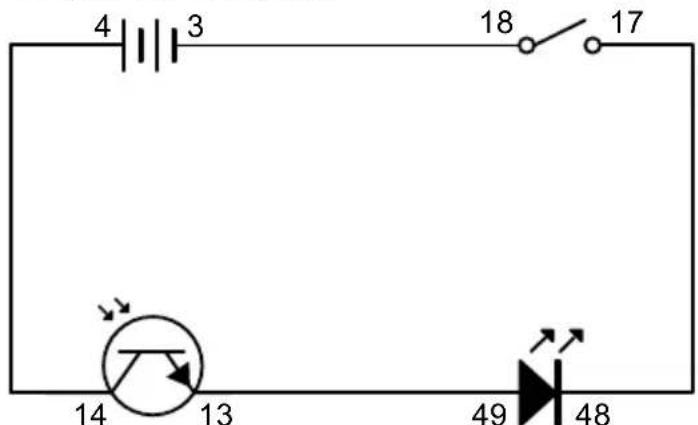

- Una semplice dimostrazione del sensore di luce
- Un esempio pratico: LED ad attivazione luminosa

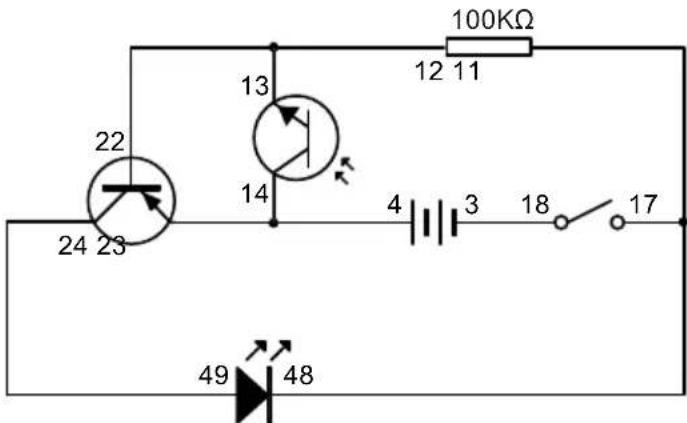

- Un esempio pratico: LED attivati dal buio

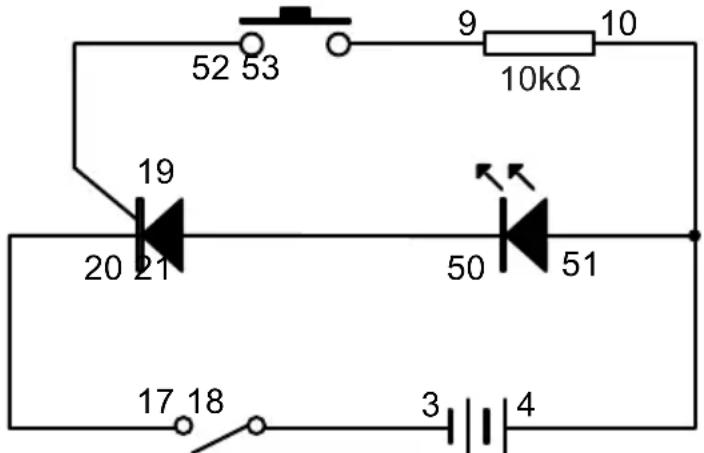

- Dimostrazione di una semplice funzione di SCR
- Un esempio pratico di SCR
- LED a segmenti digitali con indicazione "1" -

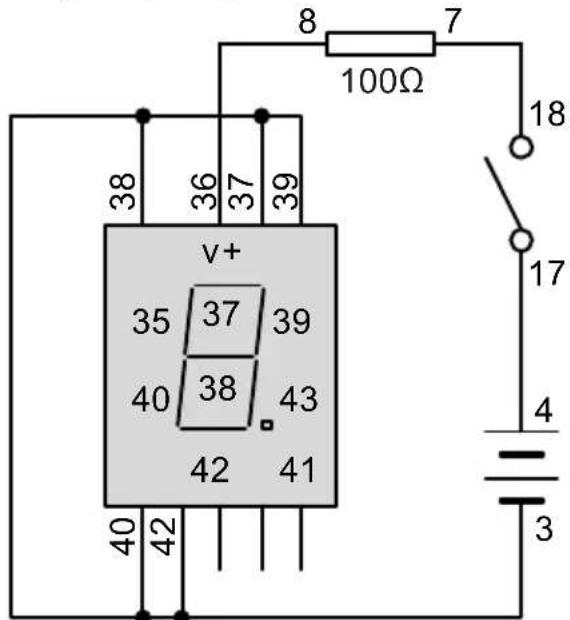

- LED a segmenti digitali con indicazione "2" -

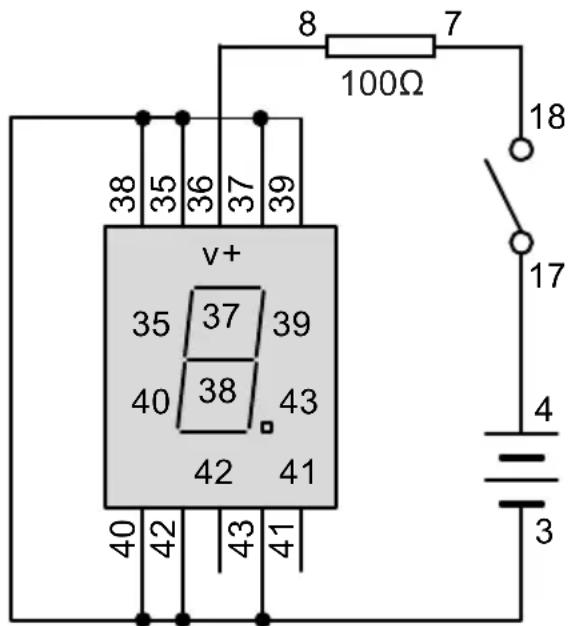

- LED a segmenti digitali con indicazione "8" -

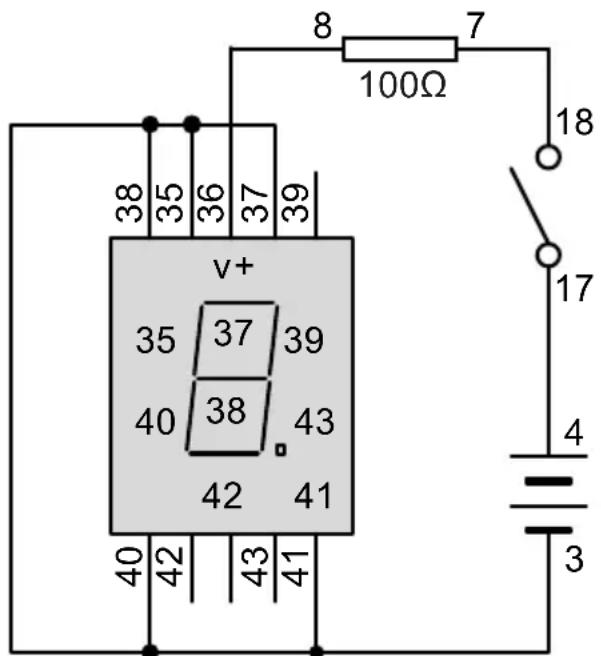

- LED del segmento digitale che visualizza "F"

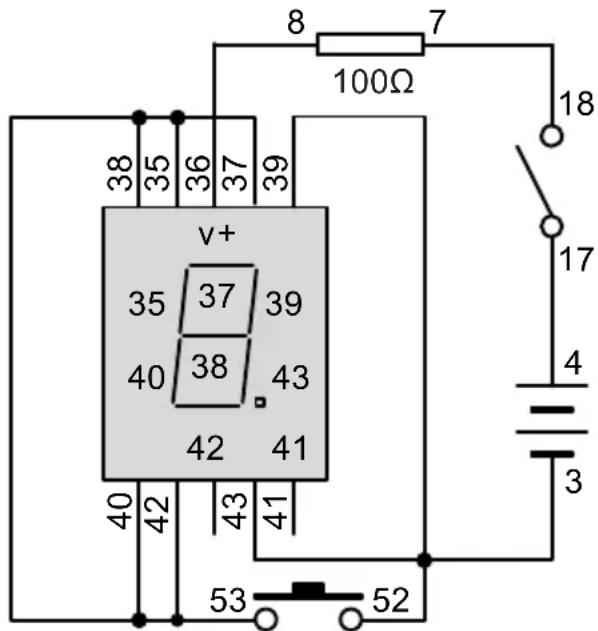

- LED a segmento digitale con commutazione tra "1" e "8"
- LED a segmenti digitali per la commutazione tra "I", "L", "F" ed "E" -
- Controllo luce display LED a sette segmenti - C (como scuro)

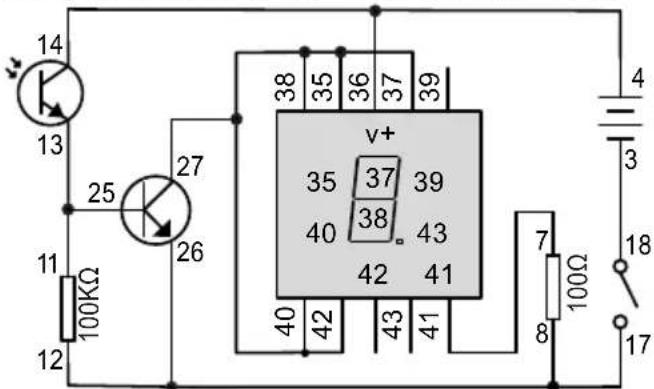

- Comando luci con display a LED a sette segmenti - E (tipoluce)

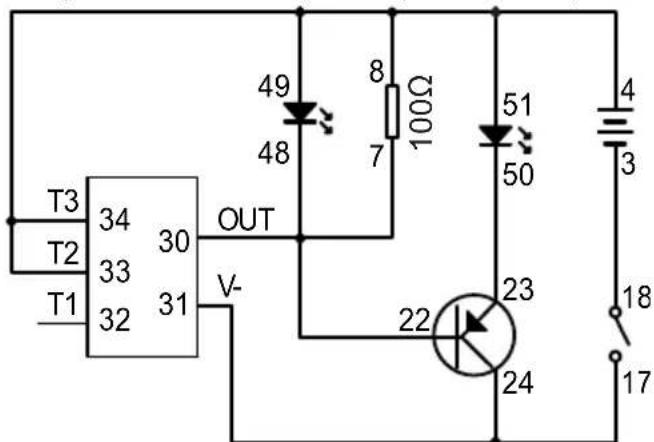

- LED lampeggianti

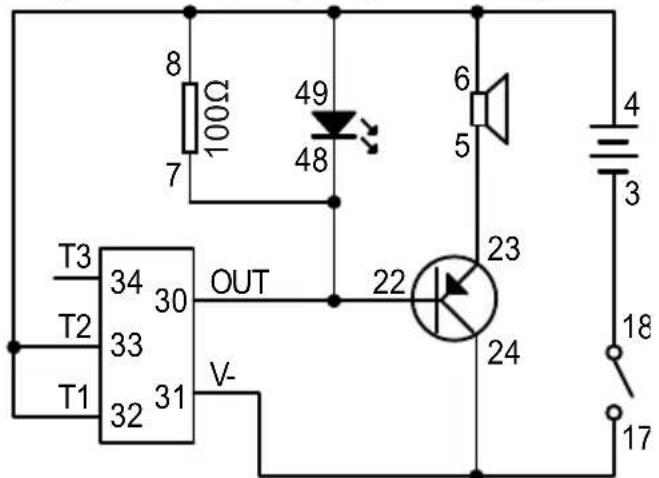

- Cane che abbaia con LED lampeggiante

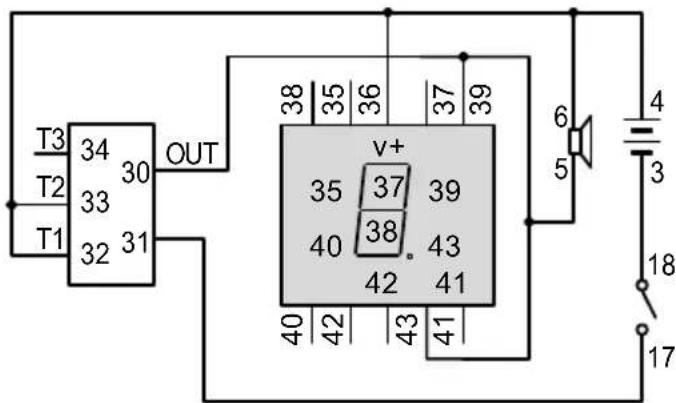

- Cane che abbaia e cifra "1" lampeggiante

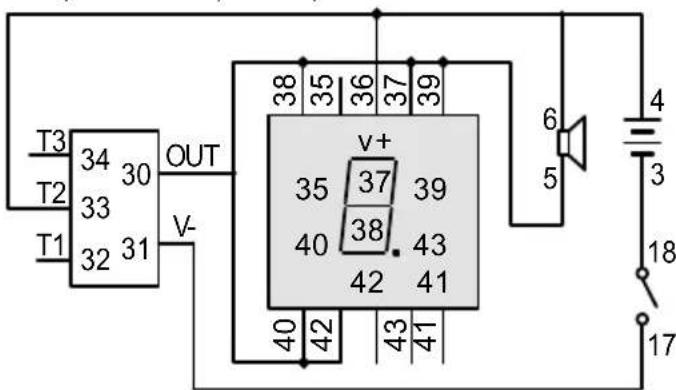

- Suono del gallo e cifra "2" lampeggiante.

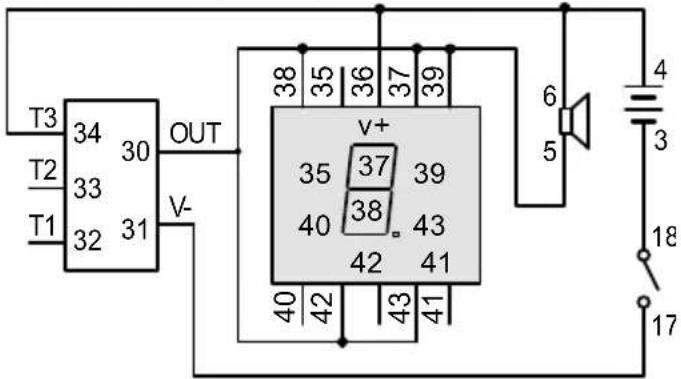

- Gatto che miagola e cifra "3" lampeggiante
- Suono di nitrito del cavallo e cifra "4" lampeggiante
- Cinguettio di ucelli e cifra "5" lampeggiante

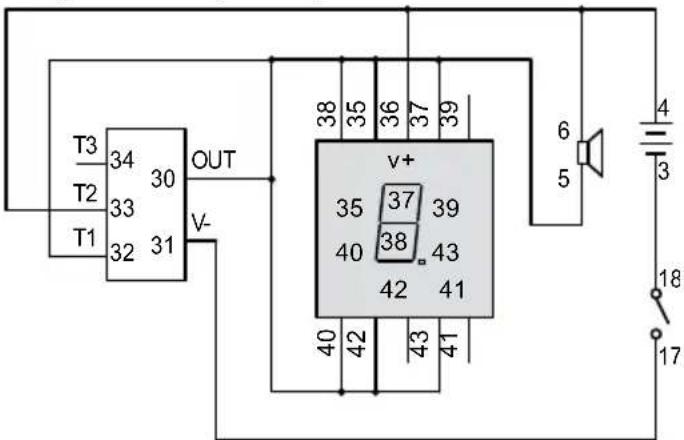

- Suono dell'anatra che gracchia e cifra "6" lampeggiante

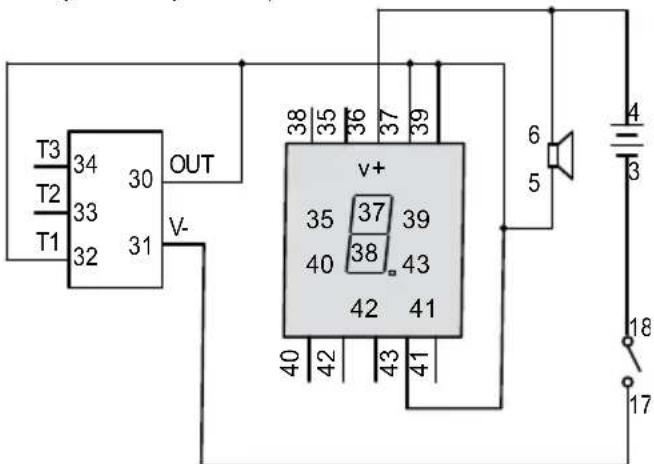

- Suono di baaing della pecora e cifra "7" lampeggiante

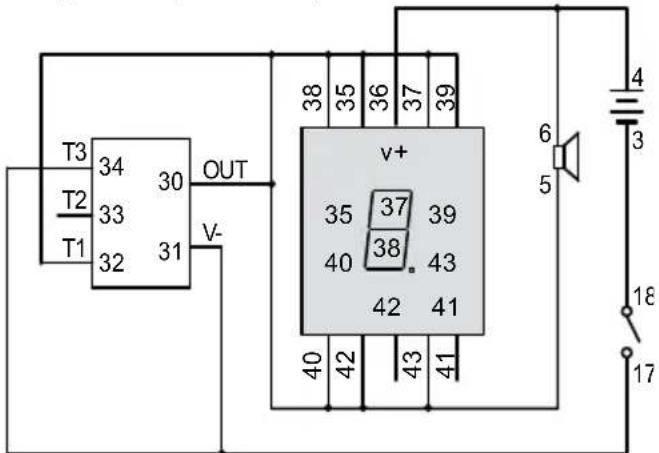

- Suono di chiamata del cuculo e cifra "8" lampeggiante
- Rana che gracchia e cifra "9" lampeggiante

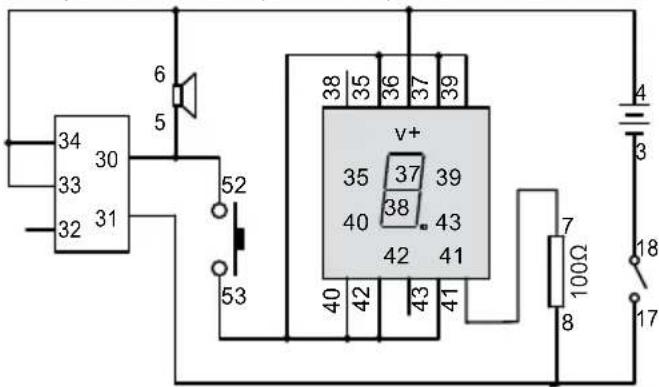

- Controllo manuale del suono del nitrito del cavallo con lavoro a pulsante con cifra "0" lampeggiante
- Magnete controlo pecora baaing suono con LED lampeggiante
- Controllo touch del suono del gallo con LED lampeggiante

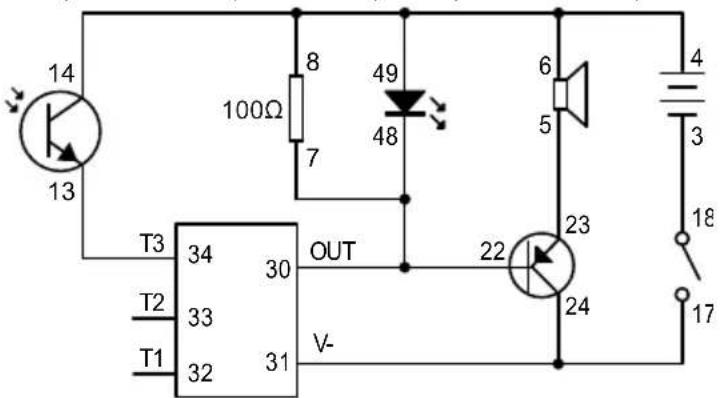

- Controllo luce gatto che miagola con LED lampeggiante

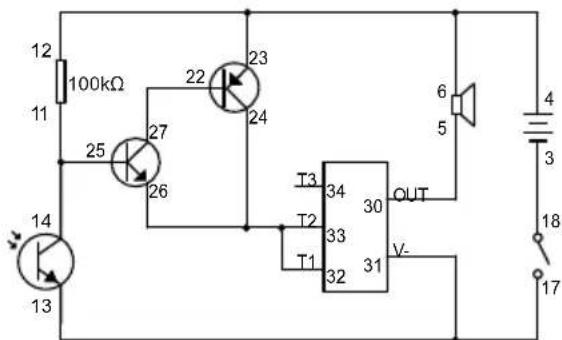

- Buio attenuato dal suono dell'abbaiare del cane

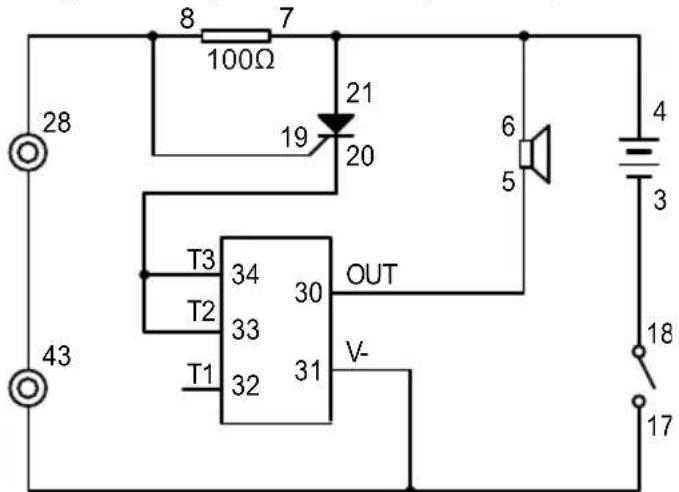

- Allarme di sicurezza basato sulla disconnessione del cablaggio

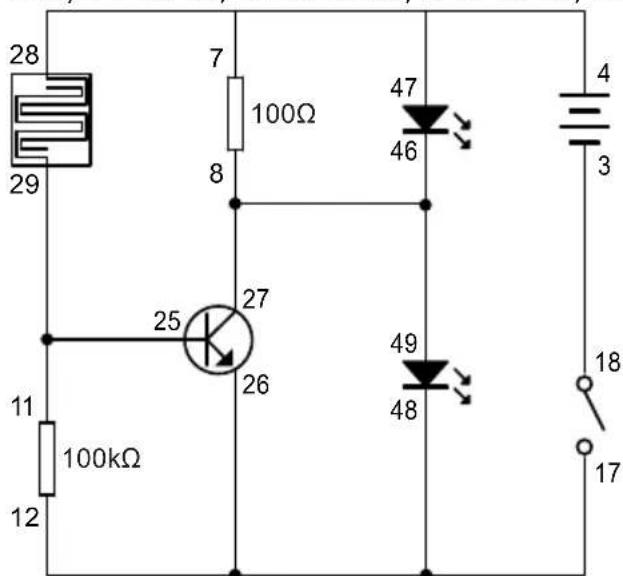

- Allarme LED livello acqua

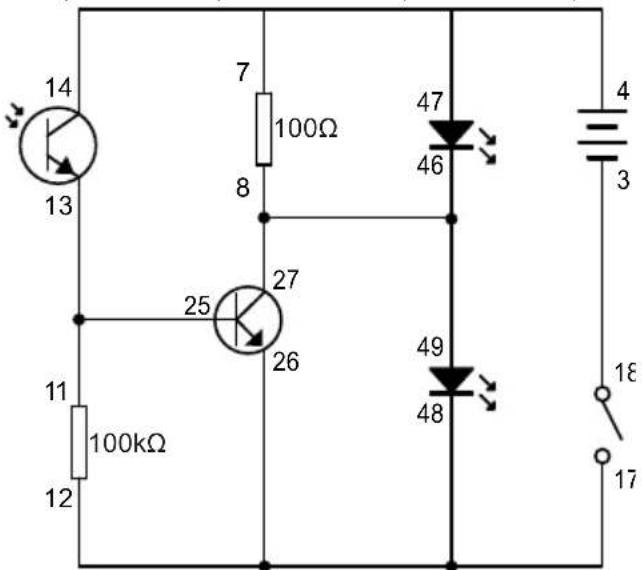

- Indicatore di intensità luminosa

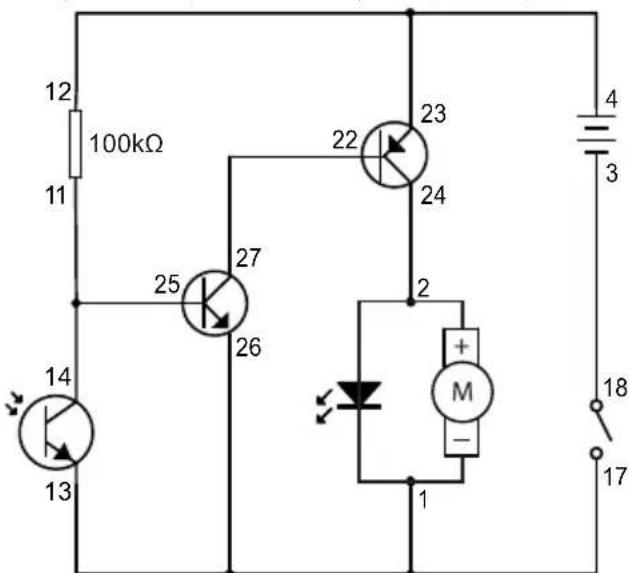

- Luce LED rotante attenuata dal buio

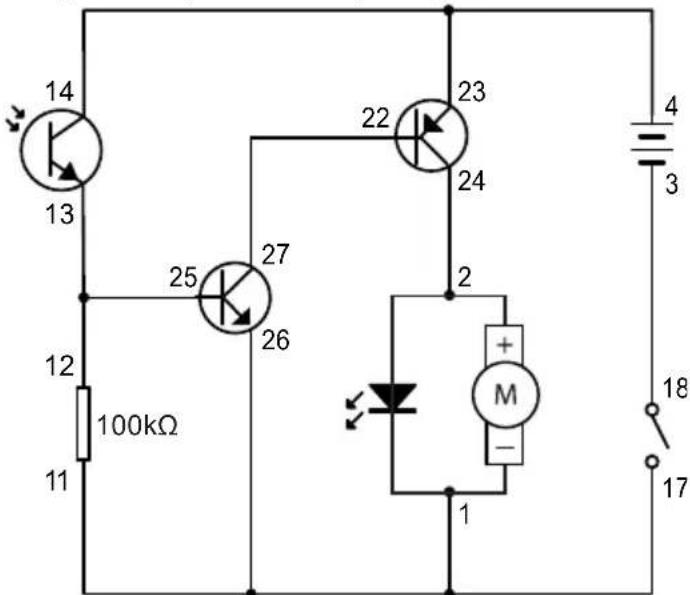

- Controllo luce luce LED rotante
7. Glossario
Amplificatore - Un circuito elettronico che amplifica il segnale che gli viene inviato. Il componente amplificatore può essere un transistor, un tubo a vuoto o un dispositivo magnetico appropriato.
Batteria - Una fonte di energia. Contiene sostane chimiche che subiscono una reazione chimica per produrre elettricità quando viene collegato un circuito.
Capacità - Misura della capacité di un condensatore di immagazzinare carica elettrica.
Condensatore - Dispositivo costituito da due conduttori separati da un isolante. è progettato per immagazzinare carica elettrica o come filtering in un circuito.
IC (Integrated Circuit) - Piccolo dispositivo elettronico realizzato con materiale semiconducttore eutilizzato per una series di dispositivi, tra cui microprocessor, apparecchiature elettroniche e automobili.
Sensore di luce - Esistono diversi tipi di sensori di luce. Quello utilizzato in questo caso è un fototransistor. Quando la lucecade su diesso, è come un interrottore collegato e quando la corrente può passareattraverso diesso.
Diodo - Dispositivo utilizzato nei circuiti elettrici per consentire il passaggio di una corrente elettrica in una sola direzione e bloccarla in quella inversa.
Microfono - Dispositivo che converte il suono in un segnale elettrico.
Motore - Dispositivo che converte l'energia elettrica in movimento meccanico.
LED (Light Emitting Diode) - Un diodo emette luce quando viene Attraversato da corrente.
KNS130
Resistenza - Misura del grado di opposizione di un oggetto all'attraversamento di una corrente elettrica.
Resistore - Dispositivo progettato per possedere una resistenza.
Altoparlante - Dispositivo che trasforma i segnali elettrici in suoni.
Interruttore - Dispositivo per l'apertura e la chiusura della sorgente di alimentazione di un circuito.
Transistor - Dispositivo a semiconducttore che amplifica un segnale e après o chidue un circuito.
Tabella di verità - è una tabella matematica utilizzata per calculare logicamente i valori delle spiegazioni logiche e come procedura decisionale.
Resistore variabile - Un tipo di resistore e un dispositivo di resistenza regolabile nel circuito elettronico/elettrico.
Filo - Un conduttore che conduc l'elettricità. Collegare un filo equivale a creare un percorso che consenta il passaggio dell'elettricità.
Interruttore a lamelle: Si tratta di un interrottore magnetico che contiene al suo interno delle lamelle metalliche. Quando un magnete si avvicina adesso, la forza attrattiva fa si che i reed si uniscano. In questo modo entrano in contatto e il percorso è collegato.
Piastra di contatto: è una piatra con due parti di superfici conductrici. Le due superfici non sono collegate, ma hanno un piccolo spazio tra di loro. L'elettricità non può passareattraverso questo piccolo spazio. Quando si tocca con un dito o si fa gocciolare una goccia d'acqua, la piccola fessura viene riempita e l'elettricità può passareattraverso diessa (anche se la resistenza è molto grande perché la resistenza dell'acqua è molto grande).
Buzzer: Dispositivo in grado di produrre un suono semplice
SCR: un raddrizzatore controllato al silicio, o SCR, è come un vigile urbano per l'elettricità nei dispositiivi elettronici. Consente il flusso di elettricità in una direzione, agenda come un cancello che si après e si chiude. è un tipo speciale di interrottore che aiuta a controllare l'alimentazione e ad assicurare che tutto funzioni sulla intoppi.
8. Informazioni sulla batteria
Utilizza 2 batterie AA da 1,5 V (non incluse).
Per ottener prestazioni ottimali, utilizzare sempre batterie fresche e rimuoverle quando non vengono utilizzato.
Le batterie devono essere inserte con la corretta polarità.
Le batterie non ricaricabili non devono essere ricaricate.
Le batterie ricaricabili devono essere caricate solo quello la supervisione di un adulto.
Le batterie ricaricabili devono essere rimosse dal giocattolo prima di essere caricate.
Non è consentito mescolare tipi diversi di batterie o batterie nuove e usate.
Le batterie scariche devono essere rimosse dal giocattolo.
I terminali di alimentazione non devono essere messi in cortocircuito.
Si devono utilizzato solo batterie dello tipo o equivalenti.
Non gettare le batterie nel fuoco.
Non mischiare batterie vecchie e nuove.
Non mischiare batterie alcaline, zinco carbone e ricaricabili.

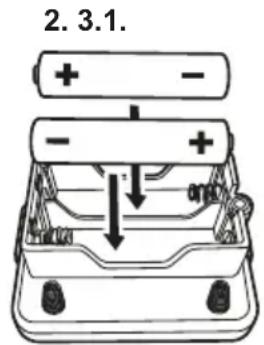

Per inseire le batterie, svitare il coperchio con un cacciavite. Inserire le batterie necessarie rispetto la polarità, con i poli + e - nella giusta posizione, quando avvitare il coperchio del vano batterie per chiuderlo.
9. Sequenza di cablaggio e collegamento
Assicurarsi che tutti i fili siano collegati correttamente ai terminali a molla numerati dell'unità del circuito principale, come indicate nella sequenza di cablaggio di ciascun esperimento. Piegare il terminale a molla e insere la parte lucida esposta del conduittre nel terminale a molla. Assicurarsi che il filo sia saldamente collegato al terminale a molla.
Ad esempio, se la sequenza di cablaggio è 4-33, 1-10-32-35, 2-12, collegare un filo tra il terminale a molla 4 e 33; quando collegare un filo tra il terminale a molla 1 e 10, e un filo tra il terminale a molla 10 e 32, e un filo tra il terminale a molla 32 e 35; infine, collegare un filo tra il terminale a molla 2 e 12. Si tratta di un esempio di riferimento, non di un collegamento esatto del circuito nell'experimento.
Se il circuito non funziona, è possibile controllare il collegamento del filo e del terminale a molla, se non è ben collegato o se la parte in plastica isolata di un filo è inserita nel terminale a molla.
10. Caratteristica del componente
In questo kit di experimenti, impararete la teoria di base dei circuiti, le caratteristiche del condensatore, del circuito integrato (IC), del LED (Light Emitting Diode), del sensore di luce, del resistore e del transistor. Si può imparare che quando il transistor e il condensatore lavorano insieme, si possono ottenere vari effetti luminosi e sonori in diverse connessioni del circuito.
Il condensatore è un dispositivo costituito da due conduttori separati da un isolante. è progettato per immagazzinare carica elettrica o come filtering in un circuito. è un componente comunamente utilizzato nei circuiti elettronici ed elettrici come dispositivo di accumulo di energia o come dispositivo di filtraggio per eliminare segnali elettronici rumorosi o a frequenza inutile. Esistono varietipi di condensatori progettati per diverse applicazioni nei circuiti elettronici ed elettrici.
Condensatore elettrotlitico Simbolo del circuito

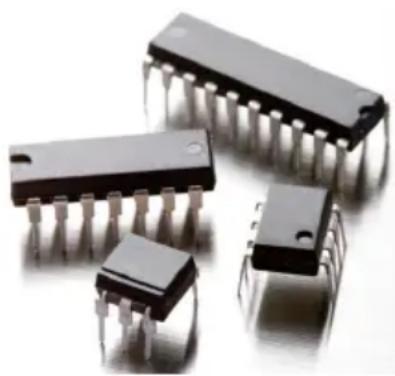

Il circuito integrato (IC) è un piccolo dispositivo elettronico costituito da semiconduitori e utilizzato per una varietà di dispositivi, tra cui microprocessor, apparecchiature elettroniche e automobili. Il circuito integrato è costituito da un gran numero di transistor in un "chip" (silicio). Oggi è un compone tere fondamentale e comunamente utilizzato in un'ampia gamma di applicazioni, dai giocattoli ai prodotti per la casa, fino alle apparecchiature di ultima generatione.
Circuito integrato
Il LED (Light Emitting Diode) è un diodo che emette luce quando viene attraversato da corrente elettrica. Il LED ha diversi colori di luce che dipendono dal tipo di materiali semiconduitori utilizzati. è un disposativo comunamente utilizzato negli appearecchi di illuminazione domestica e dei veicoli.
Simbolo del circuito
LED (diodo a emissione luminosa)
Il sensore di luce è un dispositivo che reagisce alla luce. Esistono diversi tipi di sensori di luce. Quello utilizzato in questo caso è un fototransistor. In assenza di luce, la corrente elettrica non puòattraversarlo. è quando come un interrottore spento. Quando la lucecade su diesso, la corrente elettricacouldoattraversarlo. In questo caso è come un interrottore che si accende. In quello modo è possibilerealizzare un circuito di controllo della luce.
Simbolo del circuito
KNS130

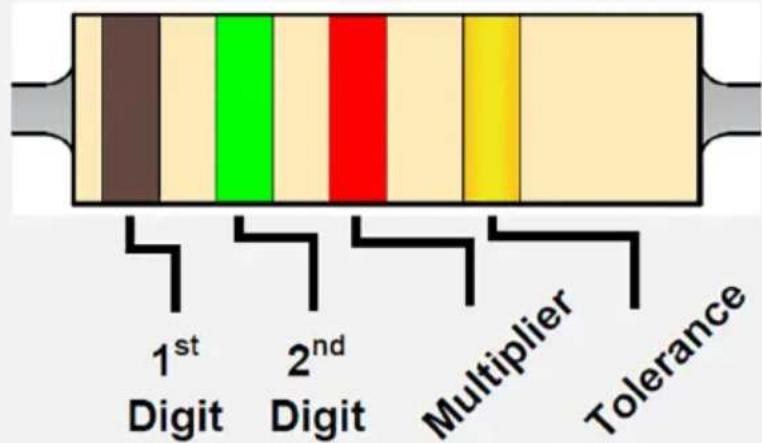

Il resistore utilizza anelli di colore diverso per rappresentare il valore (resistenza). Il 1^ e il 2^ anello rappresentano la cifra. Il 3^ anello rappresenta il multiplicatore, come indicate nella tabella. Il 4^ anello rappresenta la tolleranza, ovvero la precisione della resistenza. Esempio: Gli anelli di colore marrone, grosso, marrone e oro rappresentano una resistenza di 120 ohm, con una tolleranza del 5% () .
Codice di identificazione del colore
| Colore 1a | 2a | 3rd -moltiplicatore | Tolleranza | |
| Nero | 0 | 0 | x 1 | |
| Marrone | 1 | 1 | x 10 | |
| Rosso | 2 | 2 | x 100 | |
| Arancione | 3 | 3 | x 1000 | |
| Giallo | 4 | 4 | x 10000 | |
| Verde | 5 | 5 | x 100000 | |
| Blu | 6 | 6 | x 1000000 | |
| Viola | 7 | 7 | ||
| Grigio | 8 | 8 | ||
| Bianco | 9 | 9 | ||
| Marrone | +/- 1% | |||
| Rosso | +/- 2% | |||
| Oro | x 0.1 | +/- 5% | ||
| Argento | x 0.01 | +/- 10% |
Il transistor è un dispositivo a semiconductore utilizzato per amplificare un segnale e per aprirlo o chiuderlo in un circuito. Esistono due tipi di transistor, NPN e PNP, con symboli circuitali simili. Il transistor è un dispositivo fondamentale comunamente utilizzato nelle moderne apparecchiature elettroniche. Ha una risposta velocissima e un'azione precisa come amplificatore e dispositivo di commutazione, e può agire come dispositivo/componente individuale o come parte di un circuito integrato (IC). I circuiti integrati sono costituiti da miglioria o milioni di transistor.
Transistor
NPN
PNP
Simbolo del
circuito
Se avete più fatto le informazioni di cui sopra e volete saperne di più sulla conoscenza dei circuiti elettrici e sull'utilità dei componenti, alla eseguite i seguenti experimenti.
KNS130
Il motore è un dispositivo che produce un movimento rotatorio quando viene fornita elettricità. Per analogia, la batteria è come una pompa che pompa l'acqua atraverso le pile (fili). Quando un circuito è collegato, l'elettricità può scorrere atraverso diesso. L'elettricità che scorre è chiamata corrente. Una corrente è il flusso di cariche elettriche. La quantità di corrente è la quantità di carica elettrica che scorre nel filo in un secondo.
Un'alto termine comunamente sentito sull'elettricità è la tensione. La tensione si riferisce all'energia elettrica per unità di carica. É l'energia elettrica trasportata da agli unità di carica elettrica.

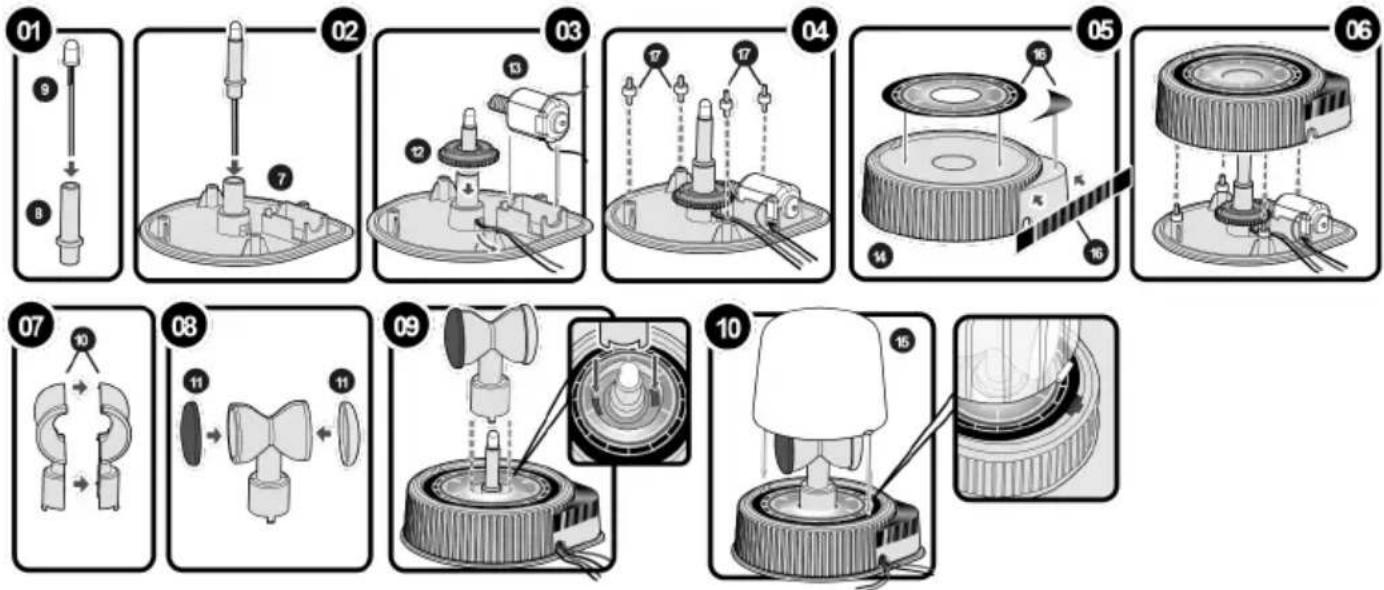

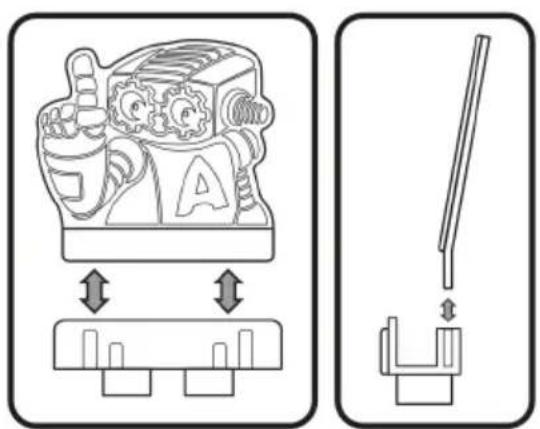

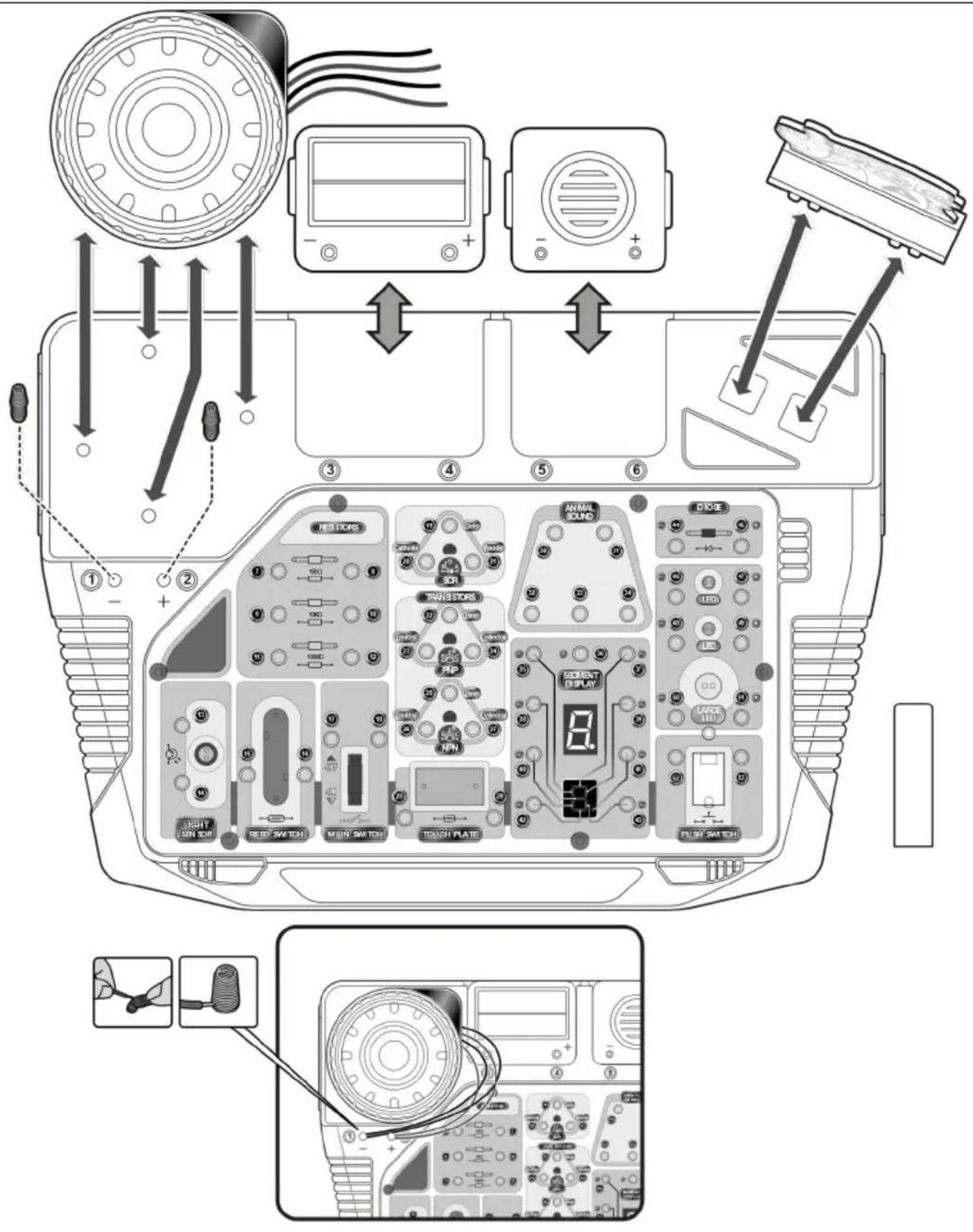

11. Assemblaggio
Luce LED rotante:
KNS130
KNS130
12. Experimenti

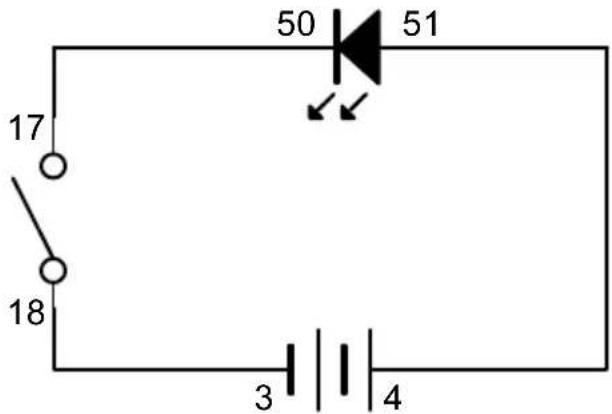

12.1 Semplice circuito LED
Sequenza di cablaggio
4-51, 50-17, 18-3
Completure tutti i collegamenti di cablaggio come indicato nella sequenza. Accendendo, il LED si accende. Specnendo, il LED si spegne.
È possibileambiare perutilizzare unaltroLED.Basta guardare lo schemadel circuito e collegare un altroLED nello stesso modo. Basta non confondere il polo positivo (+) con quello negativo (-).Altrimenti il LED non si accenderà.

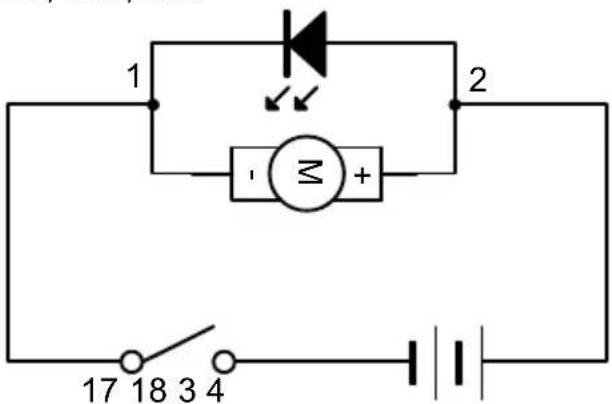

12.2 Luce LED rotante
Sequenza di cablaggio
4-2,1-17,18-3
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Il LED di rotazione si accende e gira!
12.3 Funzione dell'interruttore reed
Sequenza di cablaggio
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendere l'interruttore principale. Accederate all'interruttore reed con il polo magnetico. Il LED si accende quando il circuito è collegato. Allontanando il polo magnetico, il circuito viene scollegato e il LED si spegne.

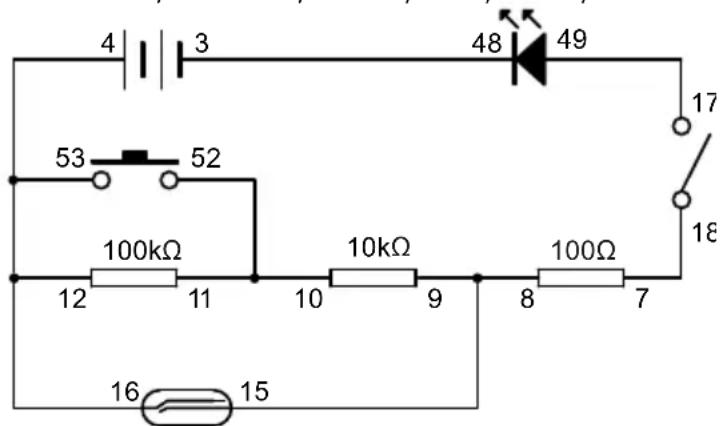

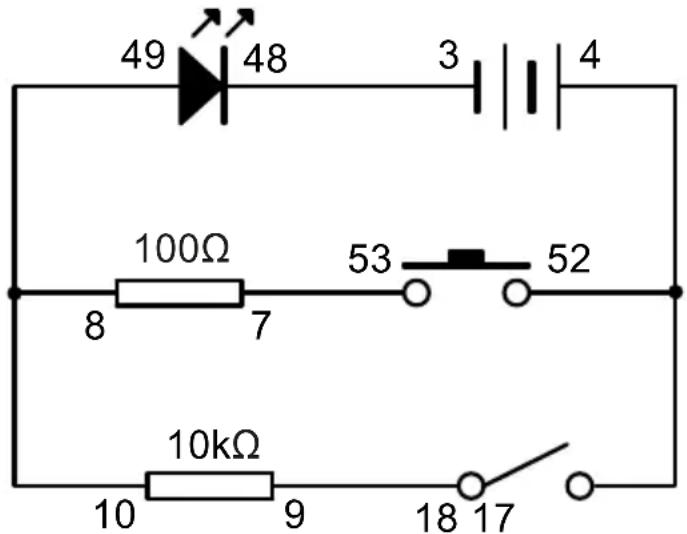

12.4 Dimostrazione di resistenza e corrente
Sequenza di cablaggio
48-3, 4-52-17, 18-9, 10-49-8, 7-53
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendere l'interruttore principale. Il LED si accende debolmente. Spagnere l'interruttore principale per spegnerlo. Premere ora l'interruttore a pressione. Il LED si accende più intensamente. Questo perché il percorso dell'interruttore principale ha una resistenza magiore. Pertanto, la corrente che attraversa quello percorso sare minore e di conseguenza il LED sare meno luminoso. D'altra parte, il percorso dell'interruttore a pressione ha una resistenza più piccola. Pertanto, la correnteattraverso quello percorso sare magiore e il LED sare più luminoso.
Sequenza di cablaggio
4-12-16-53, 52-11-10, 9-15-8, 7-18, 17-49, 48-3
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. La corrente elettrica proveniente dalle batterie dovrà passareattraverso 3 resistenze e quando il LED si accenderà in modo molto debole o apparentemente non si accenderà affatto. Premere l'interruttore a pressione. Questa volta, la corrente dovrà passareattraverso 2 sole resistenze, quando il LED si accenderà più intensamente di prima. Accedere all'interruttore reed con il polo magnetico. Questa volta la corrente dovrà passareattraverso 1 solo resistore, quando il LED si accenderà ancora di più. Per analogia, un resistore è come un ostacolo. Meno ostacoli ci sono nel circuitto, più corrente può passare.
12.6 Resistori in collegamento parallelo
Sequenza di cablaggio
KNS130
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendere l'interruttore principale. La corrente elettrica proveniente dalle batterie passera attraverso la resistenza da 100K per accendere il LED. Il LED si accende in modo molto debole o apparentemente non si accende affatto. Premere l'interruttore a pressione. Ora è disponibile un altre percorso. Anche se in questo percorso c'è un resistore da 10K , si tratta comunque di un percorso in più per la corrente. Pertanto, una magiore quantità di corrente passeraattraverso il LED e lo farà illuminare più intensamente! Non rilasciare l'interruttore a pressione. Accedere all'interruttore reed con il polo magnetico. Ora è disponibile un ulteriore percorso! Ora ci sono in totale 3 percorsi per il flusso di corrente e quando il LED si accenderà in modo luminoso! Sebbene esta volta ci sianoanche 3 resistenze nel circuitto, il LED si illumina intensamente. Le resistenze sono collegate in parallelo e quando il risultato è diverso.
12.7 Funzione della piastra di contatto
Sequenza di cablaggio
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendere l'interruttore principale. Inumidire il dato con acqua e toccare la piatra di fatto. Il LED si accenderà molto debolmente. Ciò indica che l'acqua ha una grande resistenza e quindi solo una piccola quantità di corrente elettrica risisce a passare. Se si mette una goccia di acqua salata sulla piatra da toccare, il LED si accende più intensamente! Questo perché l'acqua salata è un conduittre migliorie dell'acqua normale e quindi può passare più corrente.
12.8 Una semplice dimostrazione di una funzione del transistor PNP
Sequenza di cablaggio
KNS130
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Inumidire il dito con acqua e toccare la piastra di fatto. Il LED si accende in modo luminoso,anche se la corrente elettrica che attraversa la piastra di fatto è minima (come molto nell'ultimo esperimento)! In quello circuito, infatti, il transistor PNP è la vera porta d'accesso al LED e la piastra di fatto funge solo da interrottore per aprire la porta! Quando la parte superiore del circuito non è collegata, non scorre corrente attraverso I""Emettitore" versus la "Base" del transistor. Quindi il passaggio dall""Emettitore" al "Collettore" è chiuso. Quando si tocca la piastra tattile, il circuito superiore viene collegato; una piccolissima quantità di corrente passa attraverso I""Emettitore" alla "Base",e quindi la porta dell""Emettitore" al "Collettore"iene aperta! La corrente elettrica proveniente dalla batteria può fluireattraverso il transistor sono al LED,che quindi si illumina intensamente!

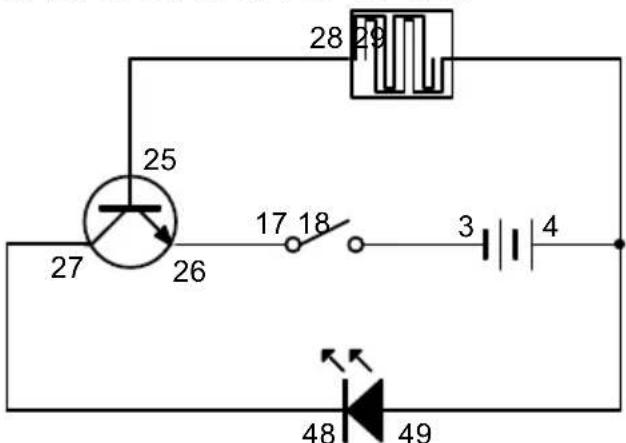

12.9 Una semplice dimostrazione del funzionamento del transistor NPN
Sequenza di cabaggio
28-25, 26-17, 18-3, 4-29-49, 48-27
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Toccare la piastra di contatto. Se la corrente elettrica che attraversa la piastra a sfioramento è minima (come migliorato nell'ultimo esperimento), il LED si accende in modo luminoso! Questo è praticamente lo stesso caso del transistor PNP. Solo che le polarità del transistor sono invertite.
KNS130
12.10 Due LED in collegamento parallelo
Sequenza di cablaggio
Completure tutti i collegamenti di cablaggio come indicate nella sequenza. Accendendo, entrambi i LED si accendono. Specnendo, entrambi i LED si spengono.
12.11 Tre LED in collegamento parallelo
Sequenza di cablaggio
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendendo, si accendono tre LED. Specnendo, i tre LED si spengono.

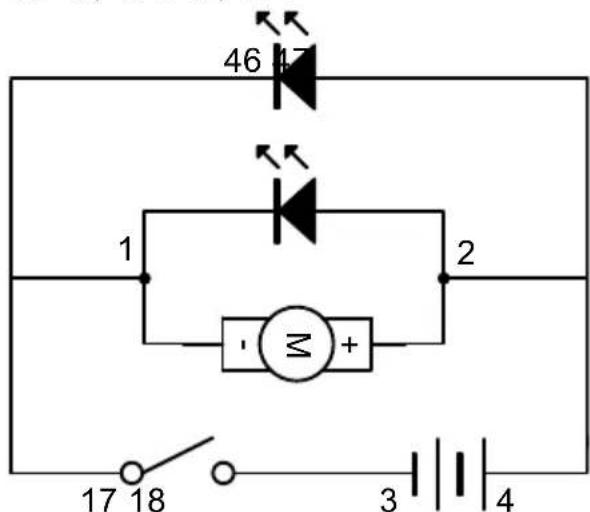

12.12 LED e LED rotante con un unico interruptore
Sequenza di cablaggio
4-2-47, 46-1-17, 18-3
KNS130
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendere l'interruttore principale. Il LED si accende e il LED di rotazione si accende. Quando si spegne l'interruttore principale, entrambi i dispositivi si spengono contemporaneamente.

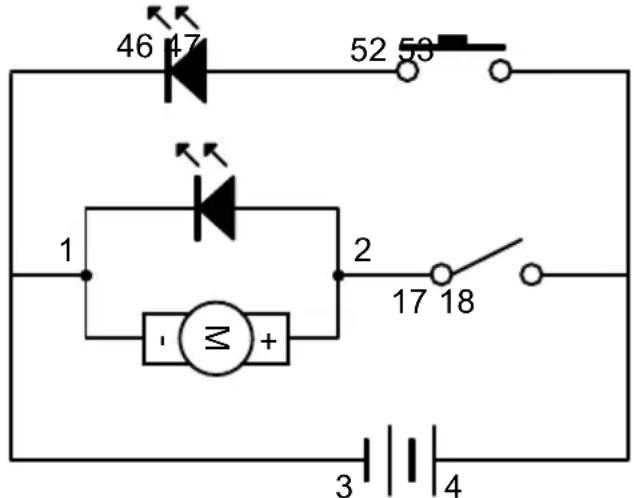

12.13 LED e LED rotante con interruptori separati
Sequenza di cablaggio
4-18-53, 17-2, 52-47, 46-1-3
Completure tutti i collegamenti di cablaggio come indicato nella sequenza. Se si insertisce l'interruttore principale, si accende la spia LED di rotazione. Se si preme l'interruttore a pressione, il LED si accende. Sono controllati da interrottori separati, in modo da poterli accendere e spegnere singularmente.
12.14 Circuito di base del LED
Sequenza di cablaggio
4-17, 18-49-53, 52-48-51-8, 7-50-3
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendere l'interruttore principale. Si notera che il LED piccolo si accende, nelle il LED grande non si accende. Quando si preme l'interruttore, il LED grande si accende ma il LED piccolo si spegne.
KNS130
12.15 Luce LED rotante nel circuito di anticipo del funzionamento dei LED
Sequenza di cablaggio
4-17, 18-49-53-16, 15-48-51-8, 7-50-52-2, 1-3
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendere l'interruttore principale. Si notera che il LED blu si accende, ma gli altri LED non si accendono. Quando si accede all'interruttore reed con il polo magnetico, il LED blu si spegne e si accende solo il LED giallo. Premere l'interruttore a pressione. Questa volta si accenderà solo il LED rotante!
12.16 Combinazione di LED
Sequenza di cabaggio
4-52-51, 50-16-48, 49-53-47, 46-15-17, 18-3
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Premendo l'interruttore a pressione, accedendo all'interruttore reed con il polo magnetico o facendo entrambé le cose contemporaneamente, si otterranno prestazioni diverse dei LED!
KNS130
12.17 Funzione di un diodo
Sequenza di cablaggio
4-18, 17-45, 44-2, 1-3
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Il motore gira. Se si inverte la polarità di collegamento del diodoambiando un po' il collegamento di cablaggio, 17 collegato a 44 e 2 collegato a 45,但这a volta si scoprirà che il circuito non funziona. Questo perché il diodo non permette alla corrente di attraversarlo in senso inverso. Pertanto,但这a volta il circuito non funziona.
12.18 Una semplice dimostrazione del sensore di luce
Sequenza di cabaggio
4-14, 13-49, 48-17, 18-3
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Si cui notare che il LED si illumina in modo molto debole. Ciò indica che la corrente che lo attraversa è minima. Ciò dipende dall'intensità della luce che cade sul sensore luminoso. Se si esegue questo esperimento in un luogo buio, il LED potrebbe non accendersi affatto. Se si utilizza una torcia per illuminare il sensore di luce, si cui notare che il LED si illumina intensamente. Questo perché quando c'è più luce, una magiore quantità di corrente sera in grado di passare Attraverso il sensore di luce e illuminare il LED.
KNS130
12.19 Un esempio pratico: LED ad attivazione luminosa
Sequenza di cablaggio
Completure tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Questa volta,anche con una piccola quantità di luce, il LED si accende intensamente! In quello ciruito, infatti, il transistor PNP è la vera porta di accesso al LED e il sensore di luminosità funge solo da interrottore per aprire la porta! Quando la parte superiore del circuito non è collegata, non scorre correnteattraverso I""Emettitore"verso la"Base" del transistor.Quindi il passaggio dall""Emettitore"al "Collettore" è chiuso. Quando la luce cade sul sensore luminoso, il circuito superiore viene collegato; una piccolissima quantità di corrente passaattraverso I""Emettitore"alla"Base",e quindi la porta dell""Emettitore" al Collettore"viene aperta! La corrente elettrica proveniente alla batteria più quando fluireattraverso il transistor fino al LED, che quindi si illumina intensamente! Questo circuito fa si che il sensore di luce diventi un interrottore sensibile per rilevare la luce.
12.20 Un esempio pratico: LED attivati dal buio
Sequenza di cablaggio
4-14-23, 22-13-12, 24-49, 48-11-17, 18-3
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendere l'interruttore principale. Se ci si trovava in una stanza con luce intensa, il LED non si accenderà. Quando si copre il sensore di luminosità, il LED si accende. Ciò significiva che il LED viene accesso dal buio anziché alla luce!
12.21 Dimostrazione di una semplice funzione dell'SCR
Sequenza di cablaggio
21-50, 51-4-10, 9-53, 52-19, 20-17, 18-3
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Non succede nulla. Premere l'interruttore a pressione senza rilasciarlo. La parte superiore del circuito è collegata e quando la corrente può passareattraverso il gate (G) e il catodo (K) dell'SCR in quantosi tratta di un circuito completo. è come aprire il gate dell'SCR. La corrente principale può passareattraverso l'anodo (A) e il catodo (K), accendendo il LED. Rilasciare l'interruttore a pressione. Il LED continuera a brillare! Questo perché il "cancelllo" è GISato aperto dalla corrente iniziale del circuito superiore e quando la corrente principale continuera a passareattraverso l'SCR. Pertanto, se si desideraspegnere il LED, è necessario spegnere l'interruttore principale.
12.22 Un esempio pratico di SCR
Sequenza di cablaggio
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendere l'interruttore principale. Non succede nulla. Quando c'è una goccia d'acqua sulla piastra di contatto, il LED si accende. Anche se la piastra viene asciugata, il LED continua a illuminarsi, poiché il gate dell'SCR è stato aperto. Sulla base di quello principio, è possibile impostare un monitor che indichi se la marea ha raggiunto una certa altezza, o se piove durante il periodo in cui si è fuori casa per un viaggio, o se qualcosa si è bagnato...... ecc.
KNS130
12.23 Segmento digitale LED con indicazione "1"
Sequenza di cablaggio
Completi e tui i collegamenti di cablaggio come indicato nella sequenza. All'accensione, il LED del segmento digitale visualizza "1".
12.24 Segmento digitale LED con indicazione "2"
Sequenza di cabaggio
4-17, 18-7, 8-36, 3-37-38-39-40-42
Completi tti i collegamenti di cablaggio come indicato nella sequenza. All'accensione, il LED del segmento digitale visualizza "2".
12.25 Segmente digitale LED con indicazione "8"
Sequenza di cablaggio
4-17, 18-7, 8-36, 3-35-37-38-39-40-42-43
Completare tutti i collegamenti di cablaggio comeindicato nella sequenza. All'accensione, il LED del segmento digitale visualizza "8".
12.26 Il LED del segmento digitale visualizza "F".
Sequenza di cablaggio
4-17, 18-7, 8-36, 3-35-37-38-40-41
Completare tutti i collegamenti di cablaggio comeindicato nella sequenza. All'accensione, il LED del segmento digitale visualizza "F.".
12.27 Segmento digitale LED commutazione tra "1" e "8"
Sequenza di cablaggio
4-17, 18-7, 8-36, 3-39-43-52, 53-35-37-38-40-42
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Il LED del segmento digitale visualizza "1". Premendo il pulsante, il LED del segmento digitale visualizza "8".
12.28 Commutazione del LED del segmento digitale tra "I", "L", "F" ed "E".
Sequenza di cablaggio
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendere l'interruttore principale. Il LED del segmento digitale visualizza "I". Se si accede all'interruttore reed con il polo magnetico, il LED del segmento digitale visualizzera "L"; oppure se si preme il pulsante, il LED del segmento digitale visualizzera "F". Se si attivano entrambi gli interrupttori contemporaneamente, il LED del segmento digitale visualizza "E".
KNS130
12.29 Display LED a sette segmenti per il controllo della luce - C (tip scuro)
Sequenza di cablaggio
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Se nellaStanza c'è abbastanza luce, si accende solo l'indicatore di alimentazione sul display. Se si copre il sensore di luce, il display visualizza la lettera C. Se si scopre il sensore di luce, la lettera C scompare.
12.30 Display LED a sette segmenti per il controllo delle luci - E (tipodi di luce)
Sequenza di cablaggio
3-18, 41-7, 17-26-12-8, 11-13-25, 4-36-14, 27-35-38-37-40-42
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendere l'interrottore principale. L'indicatore di alimentazione si accende e sul display compare la lettera E. Quando si copre il sensore luminoso, sul display si accende solo la spia di alimentazione. Se si scopre il sensore luminoso, la lettera E si accende di nuovo.
12.31 LED lampeggianti
Sequenza di cablaggio
3-18, 8-4-51-49-33-34, 50-23, 7-22-30-48, 17-24-31
KNS130
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. I LED lampeggiano.
12.32 Suono di abbao del cane con LED lampeggiante
Sequenza di cabaggio
3-18,4-6-8-32-33-49,5-23,7-22-30-48,17-24-31
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Il diffusore produrra il suono dell'abbaio del cane e il LED lampeggerà al suo ritmo.
12.33 Suono di abbaio del cane e cifra "1" lampeggiante
Sequenza di cablaggio
3-18,4-6-36-32-33,17-31,30-39-43-5
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendendo, il diffusore produrra il suono dell'abbaiare del cane. Sullo schermo del display compare ancche la cifra "1" e lampeggia al suo ritmo.
12.34 Suono del gallo e cifra "2" lampeggiante
Sequenza di cablaggio
3-18,4-6-36-33,17-31,5-30-37-38-39-40-42
KNS130
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendendo, il diffusore produrra il suono del canto del gallo. Sullo schermo del display compare ancH la cifra "2" e lampeggia al suo ritmo.
12.35 Miagolio del gatto e cifra "3" lampeggiante
Sequenza di cablaggio
3-18,4-6-36-34,17-31,30-37-39-38-42-43-5
Completare tutti i collegamenti di cablaggio come individato nella sequenza. All'accensione, il diffusore emette il suono del miaglio del gatto. Sullo schermo del display compare ancche la cifra "3" e lampeggia al suo ritmo.
12.36 Suono del nitrito del cavallo e cifra "4" lampeggiante
Sequenza di cablaggio
3-18, 4-36-33-34-6, 17-31, 30-35-38-39-43-5
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendendo, il diffusore produrra il suono del nitrito dei cavalli. Sullo schermo del display compareanche la cifra "4" e lampeggia al suo ritmo.
12.37 Cinguettio di uccelli e cifra "5" lampeggiante
Sequenza di cablaggio
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. All'accensione, il diffusore emette il suono del cinguettio degli ucelli. Sullo schermo del display compare ancche la cifra "5" e lampeggia al suo ritmo.
12.38 Suono dell'anatra che gracchia e cifra "6" lampeggiante
Sequenza di cabaggio
3-18,4-6-36-33,17-31,5-30-32-35-37-38-40-42-43
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendendo, il diffusore produrra il suono dell'abbaio. Sul display appariràanche la cifra "6" e lampeggerà al suo ritmo.
12.39 Suono della pecora e cifr "7" lampeggiante
Sequenza di cabaggio
3-18,4-6-36,17-31,5-30-32-37-39-43
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. All'accensione, il diffusore emette un suono di baaing delle pecore. Sullo schermo del display compare ancche la cifra "7" e lampeggia al suo ritmo.
KNS130
12.40 Suono di richiamo del cuculo e cifra "8" lampeggiante
Sequenza di cablaggio
3-18,4-6-36,17-31-34,5-30-32-35-37-38-39-40-42-43
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. All'accensione, il diffusore emette il suono del cucù. Sul display compareanche la cifra "8" e lampeggia al suo ritmo.
12.41 Rana che gracchia e cifra "9" lampeggiante
Sequenza di cablaggio
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendendo, il diffusore produrra il suono del gracidio della rana. Sullo schermo del display compare ancche la cifra "9" e lampeggia al suo ritmo.
12.42 Controllo manuale del suono del nitrito del cavallo con lavoro a pulsante con cifra "0" lampeggiante
Sequenza di cablaggio
3-18,4-6-36-34-33,5-30-52,53-40-42-43-35-37-39,41-7,8-31-17
KNS130
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendendo, l'altoparlante produrra il suono del nitrito del cavallo e il punto nell'angolo in basso a destra del display si accenderà. Premendo il pulsante senza rilasciarlo, la cifra 0 si accende e lampeggia al ritmo del nitrito del cavallo.
12.43 Il magnete controlling la suono della pecora con il LED lampeggiante
Sequenza di cablaggio
Completure tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Accedere all'interruttore reed con il polo magnetico. L'altoparlante produrra un suono di baaing della pecora e il LED lampeggerà al ritmo del suono di baaing della pecora.
12.44 Suono del gallo con dato a sfioramento e LED lampeggiante
Sequenza di cablaggio
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Toccare con il dito la piastra tattile. L'altoparlante produrra il suono del canto del gallo e il LED lampeggerà al suo ritmo. In caso di mancata risposta, è possible che si debba smorzare il dito e riprovare.
KNS130
12.45 Controllo della luce del gatto che miagola con il LED lampeggiante
Sequenza di cablaggio
5-23, 22-48-7-30, 31-24-17, 18-3, 4-6-8-49-14, 13-34
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Quando la luce illumina il sensore luminoso, l'altoparlante emette un miaglio di gatto e il LED lampegia al suo ritmo.
12.46 Suono di abbaio del cane attenuato dal buio
Sequenza di cablaggio
3-18, 4-6-23-12, 5-30, 17-31-13, 24-26-33-32, 22-27, 11-14-25
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interrottore principale e coprire completamente il sensore luminoso. A quello punto si sente l'abbaiare del cane provenire dall'altoparlante. Una volta scoperto il sensore luminoso, il suono dell'abbaiare del cane si interrompe.
KNS130
12.47 Allarme di sicurezza basato sulla disconnessione del cablaggio
Sequenza di cablaggio
3-18, 17-43-31, 30-5, 4-6-21-7, 8-28-19, 20-33-34, 28-43
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Non succede nulla. Quando si scollega il filo che collega la molla 28 alla 43, l'altoparlante produce il suono del nitrito del cavallo! Questo circuito più essere utilizzato come sistema di allarme. Ad esempio, quando qualcuno scatta sulla corda dell'allarme, il nitrito del cavallo vi avvertà della presenza di un intruso!
12.48 Allarme LED del livello dell'acqua
Sequenza di cablaggio
3-18,4-7-28-47,17-48-12-26,8-27-49-46,11-29-25
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Lasciare cadere una goccia d'acqua sulla piastra di lavoro. Il LED multicolore si accende e il LED blu si spegne. Asciuagare l'acqua alla piastra di lavoro. Il LED blu si accende e il LED multicolore si spegne.
Questo principio più essere utilizzato per la segnalazione del livello dell'acqua. Disporre un circuito simile nel punto in cui è necessario sorvegliare il livello dell'acqua. Quando il livello dell'acqua supera il livello di avviso, il LED multicolore si accende e il LED blu si spegne. Quando il livello dell'acqua è inferiore al livello di avviso, il LED multicolore si spegne e il LED blu si accende.
KNS130
12.49 Indicatore di intensità luminosa
Sequenza di cablaggio
3-18,4-7-14-47,17-12-26-48,8-27-46-49,11-13-25
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Quando il sensore luminoso è illuminato, il LED multicolore si accende, nelle il LED blu non si accende. Copire completamente il sensore luminoso. Poiché non c'è luce, il LED multicolore si spegne e il LED blu si accende. Quando il sensore di luce non è coperto, il LED multicolore si accende e il LED blu si spegne di nuovo. Questo può essere utilizzato come indicatore dell'intensità luminosa.
12.50 Luce LED rotante attivata dall'oscurità
Sequenza di cabaggio
3-18, 4-23-12, 26-17-1-13, 24-2, 22-27, 11-14-25
Completare tutti i collegamenti di cablaggio come indicate nella sequenza. Accendere l'interruttore principale. Coprire il sensore luminoso e il LED rotante si accende. Se si scopre il sensore luminoso, il LED si spegne.
KNS130
12.51 Controllo della luce LED rotante
Sequenza di cablaggio
3-18, 4-23-14, 26-17-1-11, 24-2, 22-27 12-13-25
Completare tutti i collegamenti di cablaggio come indicato nella sequenza. Accendere l'interrottore principale e il LED di rotazione si accende. Quando il sensore di luce è coperto, il LED di rotazione si spegne. In questo circuito, la luce è l'interruttore del LED rotante.
© AVVISO DI COPYRIGHT
Il copyright di quello manuale è di proprietà di Velleman nv. Tutti i diritti sono
riservati. Nessuna parte di quello manuale può essere copiata, riprodotta, tradotta o ridotta su qualsiasi supporto elettronico o altri senza ilpreventivo consenso scritto del titolare del copyright.
EN
Garanzia di Qualità Velleman®
Velleman® ha altre 35 anni di esperienza nel mondo dell'elettronica e distribuisce i loro prodotti in altre 85 paesi. Tutti i nostri prodotti soddisfano rigorosi requisiti di qualità e rispetto an le dispositionsi giuridiche dell'Unione europea. Al fine di garantire la massima qualità, i nostri prodotti vengono regolarmente sopposti ad ulteriori controlli, effettuati sa da un reparto interno di qualità che da organizzazioni esterne specializzate. Se, nonostante tutti questi accorgimenti, dovessero sorge dei problemi, si prega di fare appello alla garanzia prevista (vedi condizioni generali di garanzia).
Condizioni generali di garanzia per i prodotti di consumo:
-
Questo prodotto è garantito per il periodo stabilito delle vigenti norme legislative, a decorre alla data di acquisto, contro i difetti di materiale o di fabbricazione. La garanzia è valida solamente se l'unità è accompagnata dal documento d'acquisto originale.
-
Futura Elettronica provvedera, in conformità con la presente garanzia (fatto salvo quando previsto dalla legge applicabile), a eliminare i difetti mediante la riparazione o, qualora Futura Elettronica lo ritenesse necessario, alla sostuzione dei componenti difettosi o del prodotto stesso con un'alto avente identiche caratteristiche.
-
Le spese di spedizione o riconsegnà del prodotto sono a carico del cliente.
-
La garanzia decade nel caso di uso impropero, manomissione o installmentazione non corretta dell'apparecchio o se il difetto di conformità non viene denunciato entro un termine di 2 anni data in cui si è scoperto il difetto.
-
Il venditore non è ritenuto responsable dei danni derivanti dall'uso improprio del disposativo.
L'apparechiouveessere rispedito con l'imballaggio originale;non si assumono responsabilita per datti derivanti dal trasporto.
- Il prodotto deve essere accompagnato da un'etichetta riportante i propri di dati personali e un recapito Telefonico; è necessario inoltre allegare copia dello scontrino fiscale o della fattura attestante la data dell'accioso.
L'eventuale riparazione sare a pagamento se:
- Sono scaduti i tempi previsti.
- Non viene fornito un documento comprovante la data d'acquisto.
- Non èvisible sull'apparecchio il numero di serie.
- L'unità è stata usata或者其他 limiti consentiti, è stata modificata, installata impropriamente, è stata aperta o manomessa.
