MANUAL DE UTILIZADOR KNS130 VELLEMAN

Circuitos integrados

A todos os residentes da Uniao Europeia

Informações ambientais importantes sobre este produits

Este símbolo no aparelho ou na embalagem indica que a eliminação do aparelho às vezes o seu ciclo de vida pode prejudicar o ambiente. Não elimine o aparelho (ou as pilhas) como lixo municipal indefindependiente; deve ser levado a uma Empresa especializada para reciclagem. Este aparelho deve ser devolvido ao seu distribuidor ou a um服务于 reciclagem local. Respeite as regras ambientais locais.

Em caso de duvida, contactar as autoridades locais responsaveis pela eliminação de resíduos.

Obrigado por ter escolhido a Velleman! Leia atentamente o manual antes de colocar este aparecido em funciona. Se o aparecido tiver sido danificado durante o transporte, não o instale nem utilize e contacte o seu revendedor.

2. Instruções de seguranca

Leia e compreenda este manual e todos os sinais de segurar antes de utilizesceste aparelho.

Perigo de asfixia devido às peçasPICenas. Não recomendado para crianças com menos de 3 anos.

Idade recomendada: +.

• Este produit destinata-se a ser utilisé para fins educativos em escolas e outros conteudos pedagogicos sob a vigilência de um instrutoradulto,ais como equipamentocientífico.
• Proteger da chuva, humidade, salpicos e gotas de liquidos, choques e abusos, calor extremo e poeira.

3. Aviso

É necessária a supervisão e assistência de umadulto.

Este aparelho so pode ser utilizdo por crianças a partir dos 8 anos de idade.

Não é adequado para crianças com menos de 3 anos de idade devido a peças e componentesPEGUOS -PERIGO DE ESGOTAMENTO POR INGESTAO.

Ler e seguir todas as instruções do manual antes da'utilisation.

Este brinqueo contem peas我很as e pontos afiados funconais nos componentes. Manter afastado de crianças com menos de 3 anos de idade.

São necessarias 2 pilhas de tamanho AA (não incluidas).

Guarde as informações e este manual para referencia futura.

As instruções para os pais está incluidas e tem de ser respeitadas.

Não utilizes perto do ouvido! A utilização Incorrecta pode fazer danos auditivos.

4. Cuidado

Antes de起初 qualier experiencia, verifique e certifique-se de que todas as ligações electrolyticas que fez estao correctas antes de insertar as pilhas e ligar a unidade, uma vez que uma falha pode resultar em danos nos componentes ou na placac de circuitos da unidade.

Quando a experiencia estiver conclusa, certifique-se de que as pilhas estao desligadas e desluea a unida de ante de retirar os fios.

Não aplicar à experiencia quaisquer componentes ou peças para lem dos fornecidos com este kit.

KNS130

O brinqueo não deve ser ligado a mais do que o número recomendao de fontes de alimentacao.

Os@cabelos podem ficar emaranhados se a cabeça da crianca estiver demasiado perto da unidade motorizada estebrqued.

Este brinqueo conte m poros afiados funconais nos cabos e fios dos componentes, o que requercioido no manuseamento.

5. Orientações gerais

• Consulte a Garantia de Qualidade e Assistencia Tecnica Velleman® nas ultimas páginases deste manual.
• Qualquer modificacao do aparelho é probida por razões de segurança. Os danos causados por 修改es efectuadas pelo uso no aparelho não são cobertos pela garantia.
• Utilize o aparelho apenas para o fim a que se destina. Autilização do aparelho de uma forma não autorizada anula a garantia.
• Os danos Causeos pela inobservancia de determinadas direcrizes este manual não está cobertos pela garantia e o revendedor não se responsabiliza por quaisquer defeitos ou problemas dai resultantes.
• Nem a Velleman group nv nem os seu revendedores poder ser responsabilizados por quaisquer danos (extraordinários, acidentais ou indirectos) - de qualquer natureza (financiços, fisicos...) decorrentes da posse, Utilização ou falha deste produits.
• Guarde este manual para referencia futura.

6. Descrição do produits

Temos o prazer de lhe dar as boas-vindas para experimentar este kit de circuito eletronico pronto a usar, adequado para crianças a partir dos 8 anos de idade. "Ficará espantado" com o que pode學習, poised a experiencia é um conceito realista de eletrónica e eletricidade. Permitirá, sem duvida, conhecer os componentes electrónicos, os circuitos e as teorias necessarias, bem como os principios basics da eletrónica - eletricidade, tensão, corrente, resistência, magnetismo, outros circuitos electrolycicos e teoria.

Não faz mal se não tiveres acontecimentos de eletrónica e não comprehenderes bem como funciona todas as experiências. Assim que comesças, poderas desenvolver a sua compreensão atraves de experimentação e, talvez, da realização de algumas experiências interessantes por ti mesmo.

Este kit de circuitos electrónicos contém mais de 50 experiências e foi concebido de forma inteligente para que a unidade da placá de circuito principal tenha todos os componentes electrónicos relevantes incluidos. Tudo o que tem de fazer é ligar os fios de acordo com a sequência de ligação de cada experiencia e seguir os passos um a um. Uma vez ligado, o circuito ativa-se e funciona.

Lembre-se que esta não é uma experienciaúnica. Quanto mais se dediar à construção das experiências, mais acontecimentos irá adquirir. Nunca te aborreceras, mas estarás totalmente empenhado em descobrir novas e excitantes experições durante algunos anos.

EXPERIMENTOS

1. Circuito LED simples
2. luz LED giratoria
3. funcão do interruptor reed
4. demonstração da resistência e da corrente
5. resistências em ligação em série
6. resistências em ligação paralela
7. funcão da placá tátil
8. uma demonstração simples de uma funcção do transistor PNP
9. uma demonstração simples de uma funcção do transistor NPN
   10.inous LEDs em ligaçao paralela
10. Tres LEDs em ligação paralela
11. LED e LED giratorio com um unico interrutor
12. LED e LED giratorio com interruptores separados
13. circuito Basics de funciona do LED
14. luz LED giratoria em circuito avançado funciona dos LEDs

KNS130

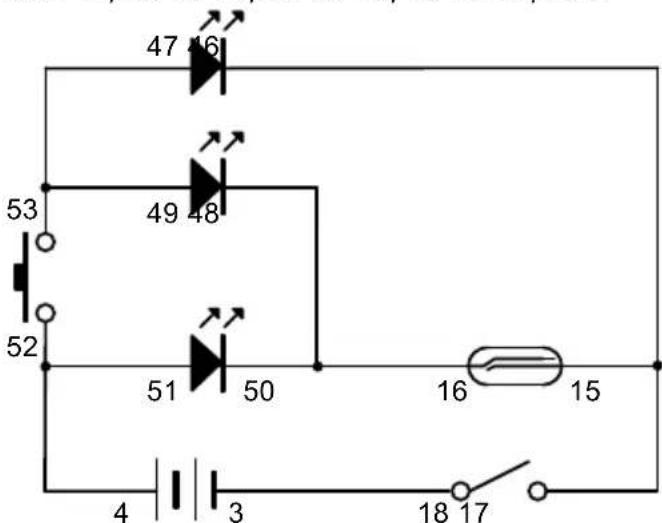

Combinação de 16. LEDs

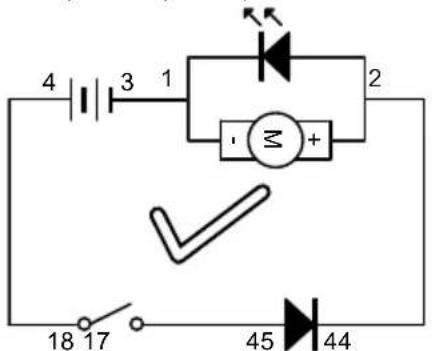

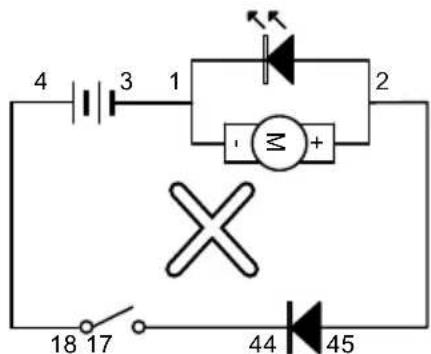

1. funcão de um diodo

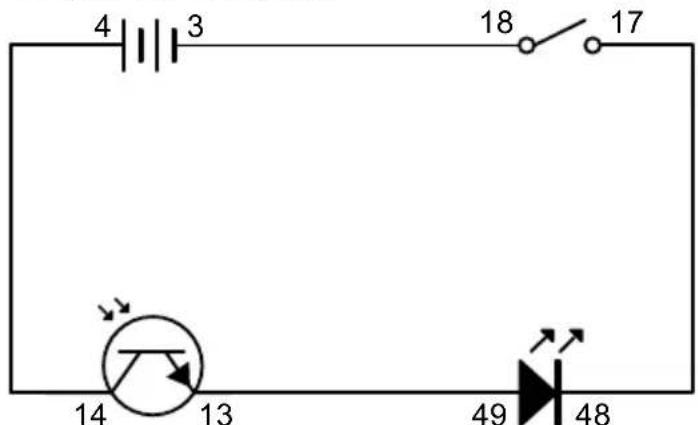

2. uma demonstração simples do sensor de luz
3. um exemple prálico: LED acontecido por luz

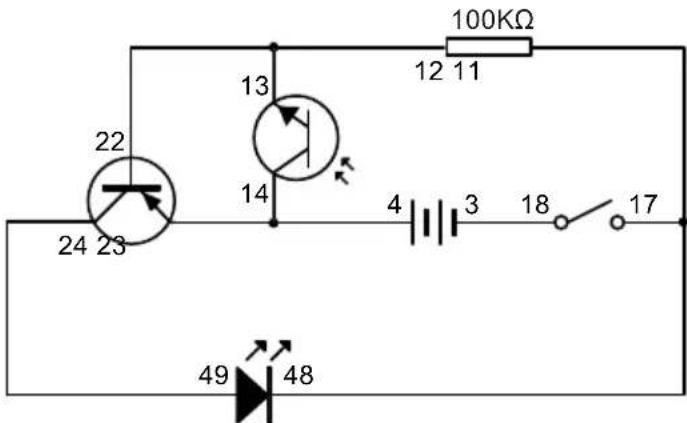

4. um exemple pratico: LED acontecido pela escuridade

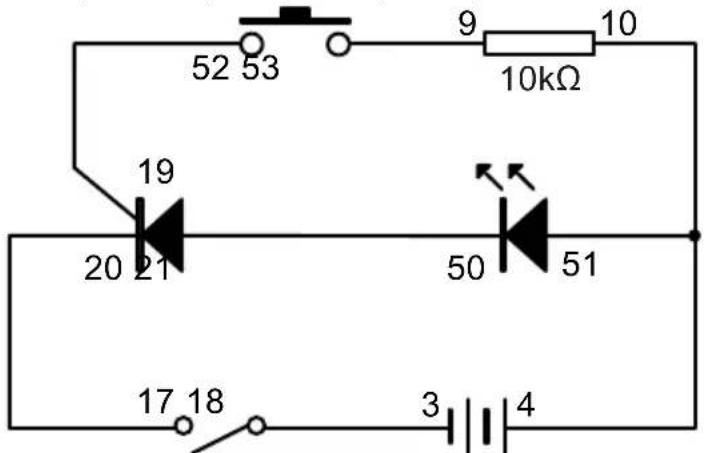

5. demonstração de uma funcção simples do SCR
6. um exemple prálico de SCR
7. LED de segmento digital com indicatoração de "1" -

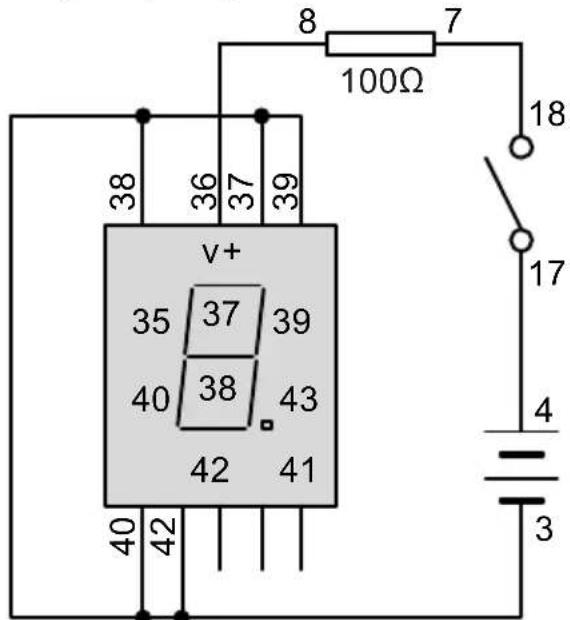

8. segmento digital LED com indicação "2" -

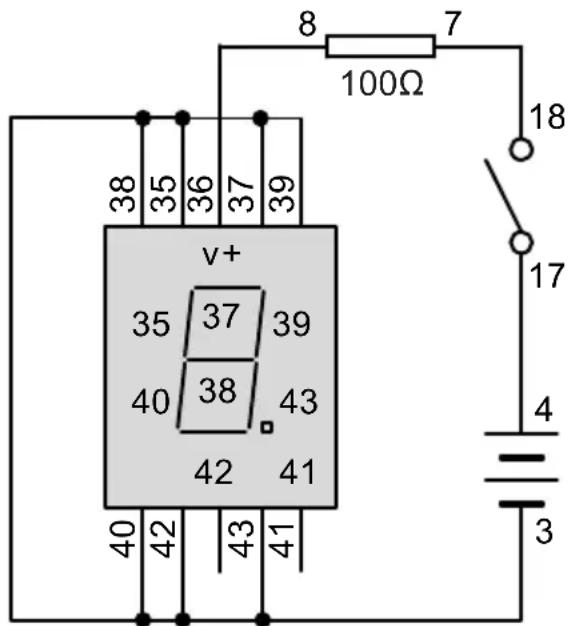

9. segmento digital LED com indicação "8" -

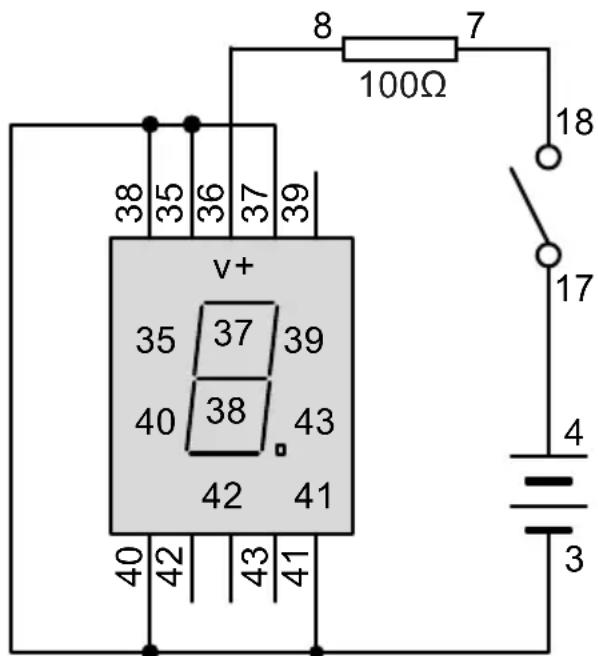

10. LED de segmento digital com indicação "F".

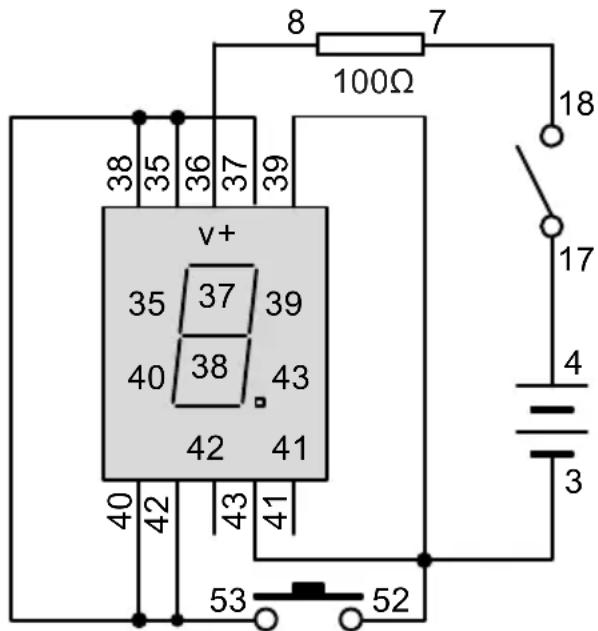

11. segmento digital LED comutation entre "1" e "8"
12. segmento digital LED comutatione "I", "L", "F" e "E" -
13. Controlo das luzes Ecrã LED de sete segmentos - C (Tipo escuro)

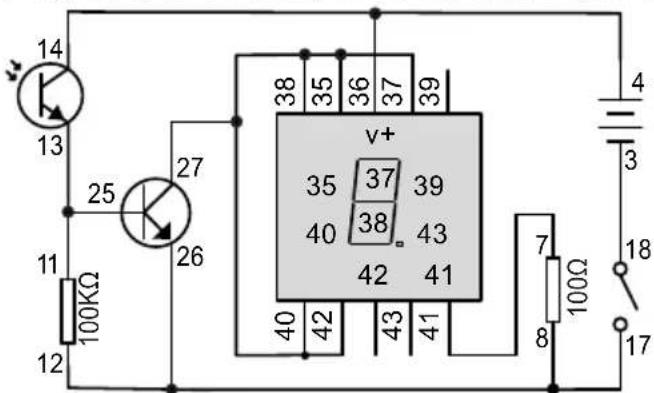

14. Controlo das luzes - ecran LED de sete segmentos - E (como de luz)

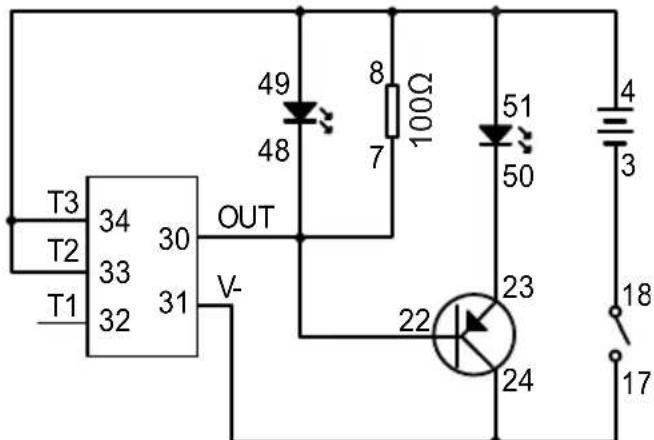

15. LEDs intermitentes

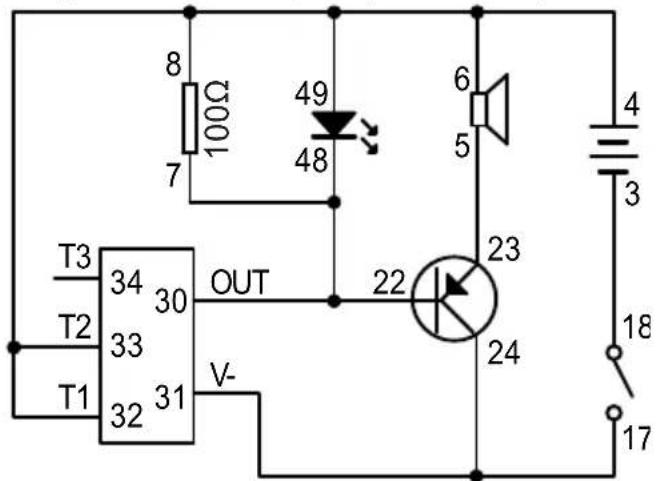

16. som deLTRar de cao com LED intermitente

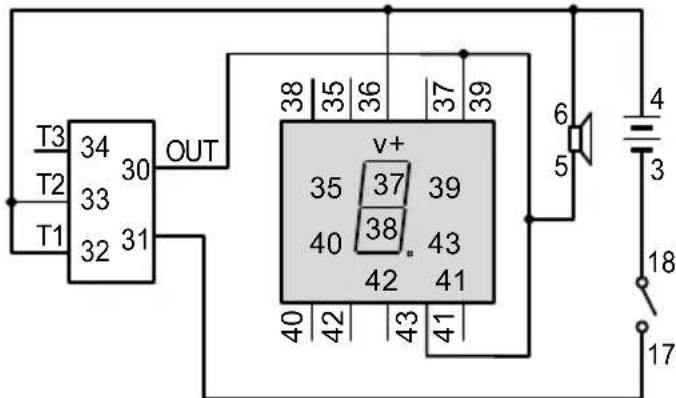

17. som de ladrar de cao e digito "1" a piscar
18. som de galo a cantar e digito "2" a piscar -.

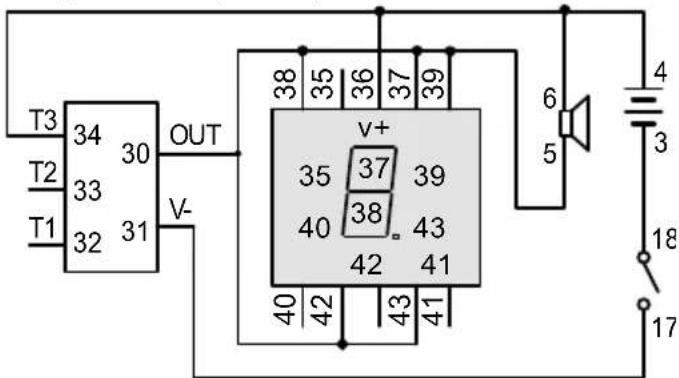

19. Gato a miare o digito "3" a piscar

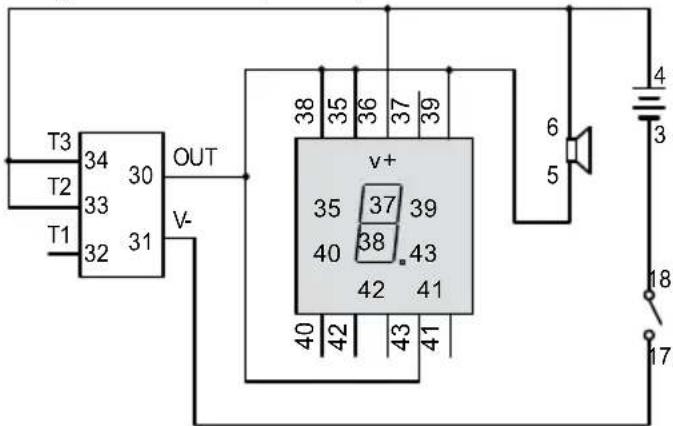

20. Som de reliinho de cavalo e digito "4" a piscar

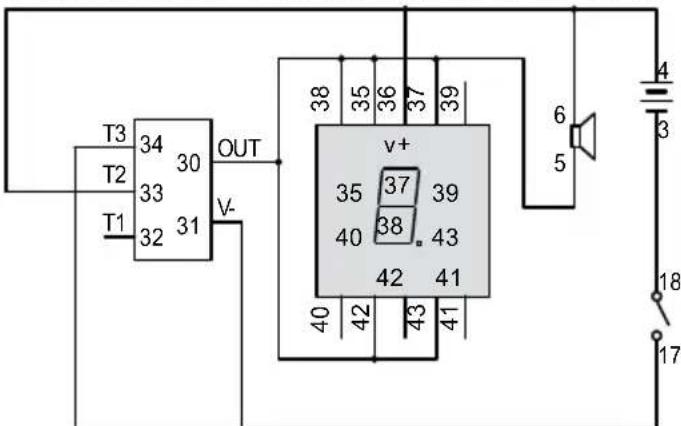

21. som de passaro a chilrear e digito "5" a piscar
22. som de pato a grayscale e digito "6" a piscar

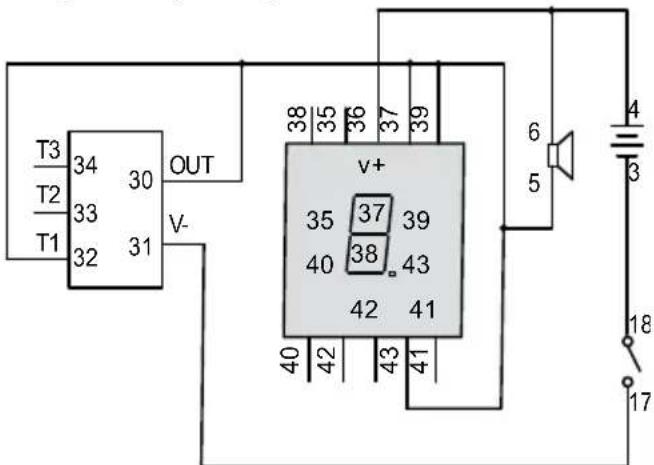

    39.o Som de baaing de ovelha e digito "7" a piscar

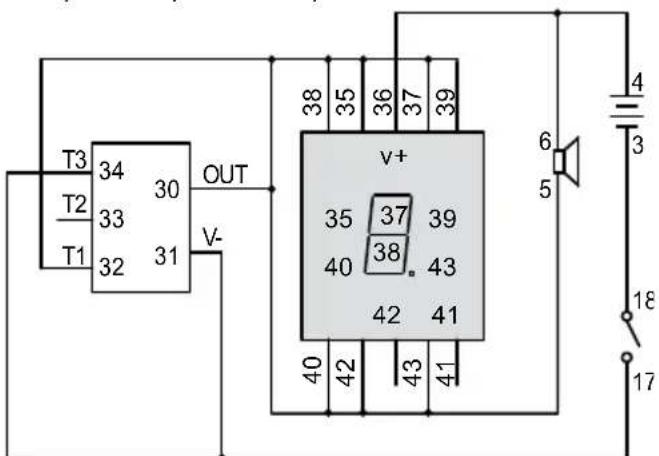

23. som de chamada do cuco e digito "8" a piscar
24. som de rã a coaxar e digito "9" a piscar

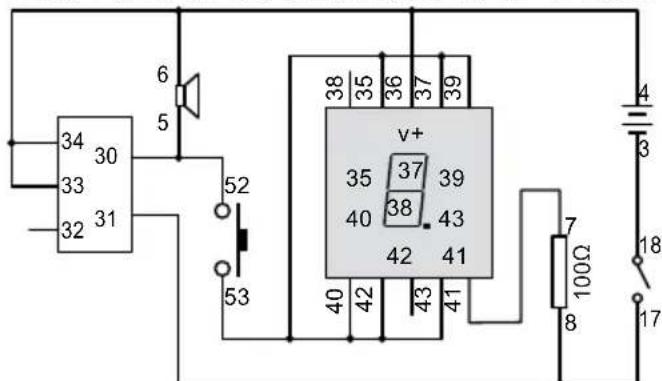

25. controlo manual do relinquho do cavalo com o interrutor de pressao a piscar o digito "0"
26. ovelha de controlo magnétique com som de "baing" e LED intermitente
27. Controlo tátil do som do canto do galo com LED intermitente

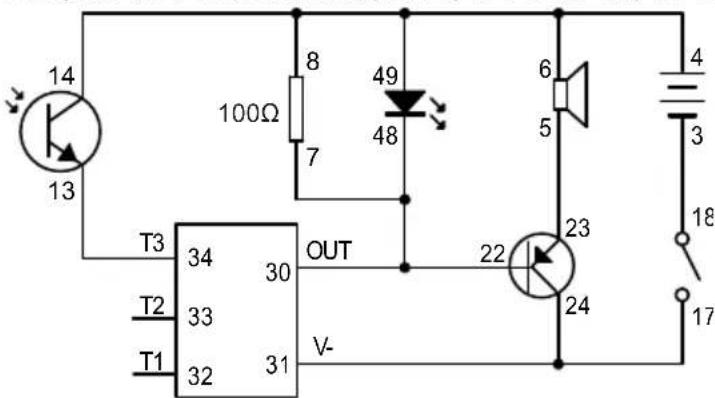

28. Controlo de luz som de miado de gato com LED intermitente

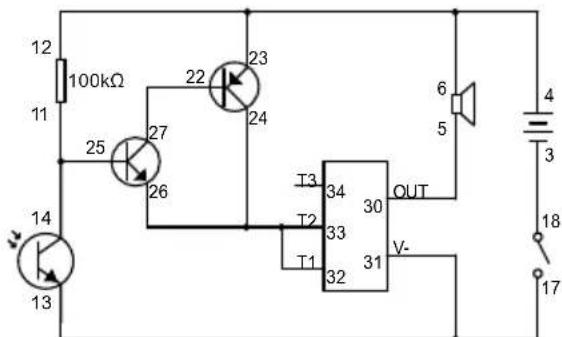

29. Som deLTRar de cao ativado por escuridao

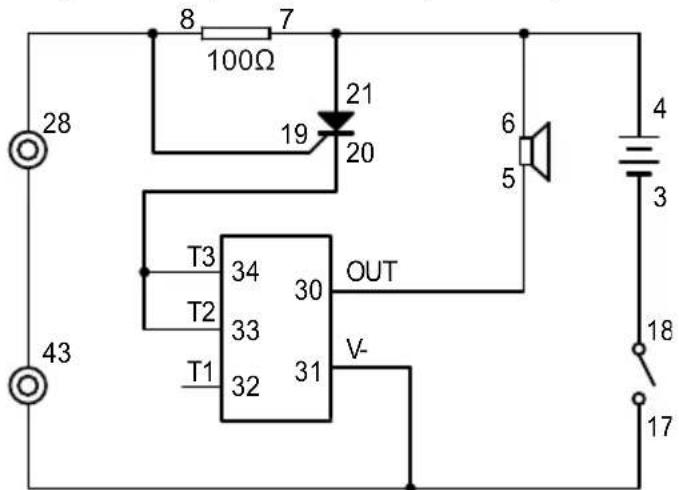

30. alarmede seguranga baseado na desconexao da cablagem

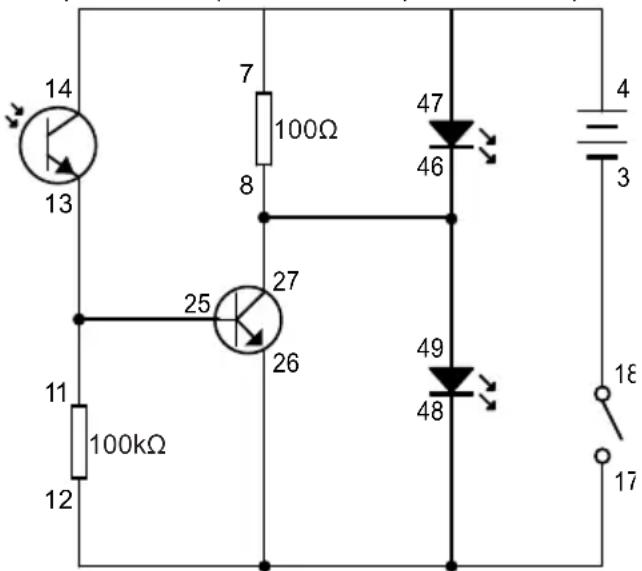

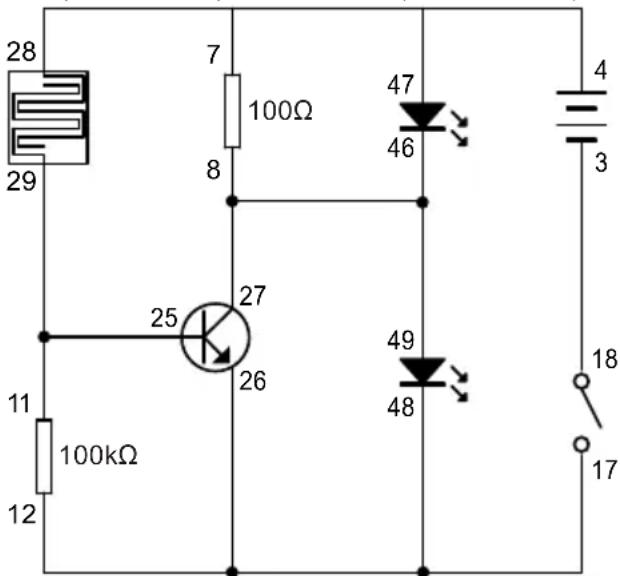

31. alarmé LED do nível de agua
32. indicator da intensidade da luz

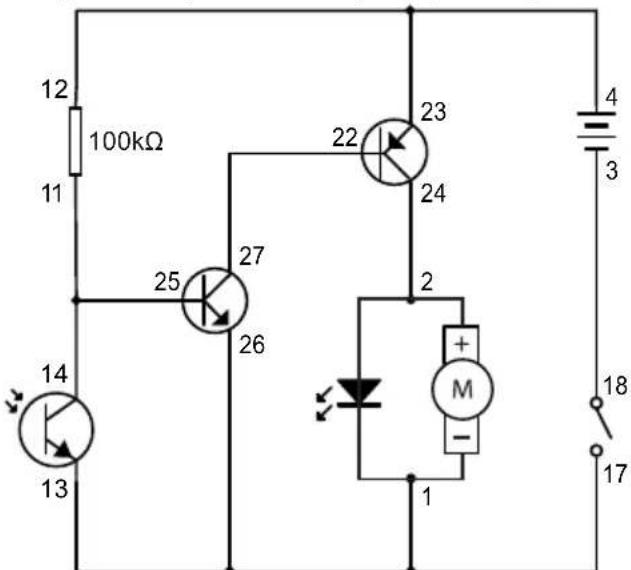

33. Luz LED giratória activada pela escuridão

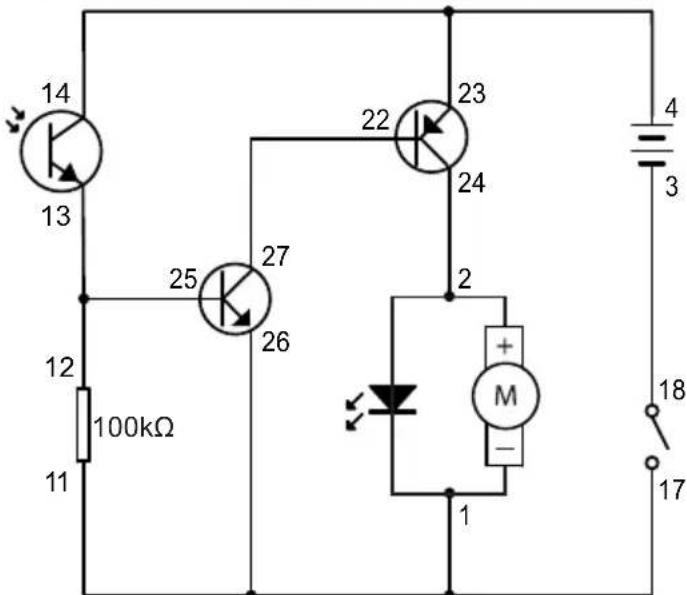

34. luz LED giratoria de controlo da luz

7. Glossário

Amplificador - Um circuito eletrónico que amplifica o sinal que Ihe é enviado. O componente de amplificação pode ser um transistor, um tubo de vácuo ou um dispositivo magnétique adequado.

Bateria - Uma fonte de energia. Contém substancias químicas que sofrerão uma reação química para produzir eletricidade quando um circuito é ligado.

Capacitência - Medida da capacidade de um condensador para armazenar energia.

Condensador - Um disposicao constituido por bois conduutores separados por um isolador. Destina-se a armazenar energia eletrica ou a servir de fazer num circuito.

IC (Integrated Circuit) - Um pequeno dispositoo eletronico feito de material semiconductor eutilidano numa variaedade de dispositivos, incluindo microprocesdadores, equipamento eletronico e automóveis.

Sensor de luz - Existem differentestips de senseores de luz. Outilidado aquie é um fototransistor.

Quando a luz incide sobre ele, é como se fosse um interrutor ligado e, por isso, é permitida a passagem de corrente atraves dele.

Diodo - Dispositivo utilisé em circuitos electricos para permitir que uma corrente electrica flua numico sentido e bloqueá-la no sentido inversions.

Microfone - Um dispositivo que converte o som num sinal elétrico.

Motor - Um dispositivo que converte energia electrica em movimento mecânico.

LED (Light Emitting Diode) - Um diodo emite luz quando é atravessado por corrente electrica.

Resistência - Medida do grau em que um objeto se opoe a uma corrente electrica que o atravessa.

KNS130

Resistência - Dispositivo concebido para possuir resistência.

Altifalante - Um dispositivo que transforma sinais electricos em som.

Interruptor - Um disposicao para abrir e fechar a fonte de alimentacao de um circuito.

Transistor - Um dispositivo semiconductor que amplifica um sinal e abre ou fecha um circuito.

Tabela-vero - E umaabela matemáticautiliza para calcular logicamente osvalores de uma explicacao lqica e como procedimento de decisao.

Resistência variavel - Um tipo de resistência e um dispositalo de resistência ajustavel no circuito eletronicol etrico.

Fio - Um conductor que conducze eletricidade. Ligar um fio é como Criar um caminho que permite o fluxo de eletricidade.

Reed-switch: Trata-se de um interruptor magnético que contém palhetas metálicas no seu interior.

Quando um iman se aproxima dele, a forca de atracao faz com que as palhetas se juntem. Assim, entram em contacto e o caminho é ligado

Placa tátil: Trata-se de uma placacom das partes de superfícies conductoras. As das superfícies não está ligadas,mas tem um pouco espoço entre elas.A eletricidade não pode passar atraves delas devido ao pouco espoço.Quando tocada por um dedo ou pingada com uma gota de agua,o pouco espoço é preenchido e a eletricidade pode passar atraves dela (embora a resistência sera bastante grande,porque a resistência da agua é bastante grande)

Buzzer: Um dispositivo que pode produzir um som simples

SCR: Um reticulator controlado por silicio, ou SCR, é como um polícia de transito para a eletricidade em dispositivos electrónicos. Permite o fluxo de eletricidade numa está direção, agindo como um portão que abre e fecha. É um tipo especial de interrutor que ajuda a controlar a energia e a garantir que todo funciona corretemente.

8. Informações sobre a bateria

Utiliza 2 pilhas AA de 1,5 V (não incluidas).

Para um melhor desempenho, utilize sempre pilhas novas e retire-as quando não estiverem a ser realizadas.

As pilhas devem ser inseidas com a polaridade correcta.

As pilhas não recarregáveis não devem ser recarregadas.

As pilhas recarregaveis so devem ser carregadas sob a supervisoa de um adulto.

As pilhas recarregáveis devem ser retiradas do brinquedo antes de serem carregadas.

Nao devem ser misturados differentestipso pilhas ou pilhas novas e usadas.

As pilhas gastas devem ser retiradas do brinquedo.

Os terminais de alimentacao não devem ser colocados em curto-circuito.

So devem ser realizadas pilhas do mesmo tipo ou de temas equivalentes.

Nāo deitar as pilhas no fogo.

Nāo misturar pilhas velhas com pilhas novas.

Não misturar pilhas alcalinas, de zinco-carbono e recarregáveis.

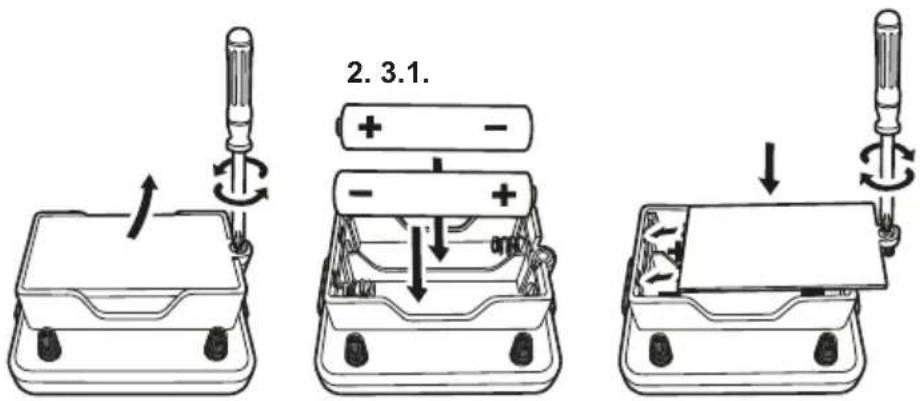

Para inserir as pilhas, desaparafusar a tampa do compartmento das pilhas com uma chave de fendas. Insira as pilhas necessarias de acordo com a polaridade das pilhas, com as extremidades + e - na posicao correcta e, em seguida, aparez o parafuso na tampa das pilhas para fechar a caixa do compartmento das pilhas.

KNS130

9. Sequência de cablagem e ligação

Assegurar que todos os fios estao corretamente ligados ao terminalis de mola numerados da unidade da placac de circuito principal, conforme indicado na sequencia de ligation do cada experiencia. Dobrar o terminal de mola e insertar a parte condutora brillhante exposta do fio no terminal de mola. Certifique-se de que o fio está bem ligado ao terminal de mola.

Por exemplo, se a sequência de ligação for 4-33, 1-10-32-35, 2-12, está ligue um fio entre o terminal de mola 4 e 33; e(depais ligue um fio entre o terminal de mola 1 e 10, é um fio entre o terminal de mola 10 e 32, é um fio entre o terminal de mola 32 e 35; é finalmente ligue um fio entre o terminal de mola 2 e 12. Este é um exemplo apenas para referencia e não uma ligação exacta do circuito na experiência. Se o circuito não funciona, pode encontrar se o fio e a ligação do terminal de mola não está bem ligados ou se a parte de plástico isolada de um fio está inserida no terminal de mola.

10. Característica do componente

Neste kit de experiências,;apeará a teoria básica dos circuitos,as caractéristicas do condensador,do CI (circuito integrado),do LED (diodo emitter de luz),do sensor de luz,da resistência e do transistor. Podes,apler que quando o transistor e o condensador travaham em Conjunto,podem ser produzidos various efeitos de luz e som em differentes ligações do circuito.

O condensador é um disposito constitui dois condutores separados por um isolador. Foi concebido para armazenar cargo eletrica ou como filtro num circuito. É um componente muitoutilado em circuitos electricos e electrolycicos como dispositivo de armazenamento de energia ou como disposito de filtragem de sinais electronicos ruidosos ou de frequencias inuteis. Existem varioustips de condensadores concebidos para differentes aplicacoes em circuitos electronicos/electricos.

Condensador electrolítico Simbolo do circuito

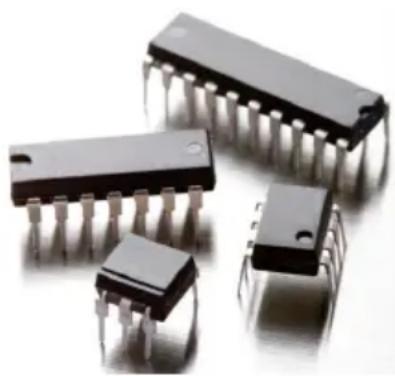

O CI (Circuito Integrado) é um pouco dispositivo eletrónico feito de semiconduções e éutilizando numa variedade de dispositivos, incluindo microprocessors, equipamento eletrónico e automóveis. O CI é fabricado por um grande número de transistores numa "pastilha" (silicio). Atualmente, é um componente critico e comummente utilizes numa grande variedade de aplicações, desde brinquados, produits domesticos a equipamento de ponta.

Circuito integrado

O LED (Light Emitting Diode) é um diodo que emite luz quando é atravessado por uma corrente eletrica. O LED tem variedes cores de luz que dependem do tipo de materiais semiconduções realizados. É um dispositivo comummente utilizado em aparhos de iluminação domesticos e de céculos.

KNS130

LED (Diodo Emissor de Luz)

anode

Simbolo do

Cathode

circuito

O sensor de luz é um disposicao que reage a luz. Existem differentes tipos de senores de luz. O utilizesao aqui e um fototransistor. Quando nao ha luz, a corrente electrica nao pode passar atraves dele. Por isso, é como um interrutor que está desligado. quando ha luz a incidir sobre ele, a corrente electrica pode passar atraves dele. E entao como um interrutor que está ligado. Desta forma, é possivel Criar um circuito de controlo da luz.

Simbolo do circuito

KNS130

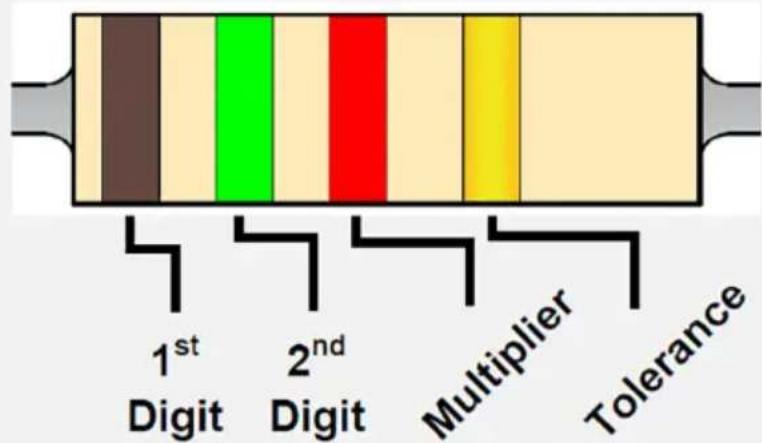

A resistência utilizes anéis de cores differentes para representar o valor (resistência). O 1^ e o 2^ anéis representam o digito. O 3^ anel representa o multiplicador conforme aabela presentada. O 4^ anel representa a tolerância, ou seja, a precisão da resistência. Exemplo: Os anéis de cor são castanho, vermelho, castanho e dourado, o que representa uma resistência de 120 ohm, tolerância de 5% ( ).

Códio de identificacao da cor

Cor 1° 2.0			3rd - multiplicador	Tolerância
Preto	0	0	x 1
Castanho	1	1	x 10
Vermelho	2	2	x 100
Laranja	3	3	x 1000
Amarelo	4	4	x 10000
Verde	5	5	x 100000
Azul	6	6	x 1000000
Púrpura	7	7
Cinzento	8	8
Branco	9	9
Castanho				+/- 1%
Vermelho				+/- 2%
Ouro			x 0.1	+/- 5%
Prata			x 0.01	+/- 10%

O transistor é um dispositalo semiconductor que éutilizzato para amplificar um sinal e para o abrir ou fechar num circuito. Existem bois tipos de transistores,nomeadamente NPN e PNP,com um*simbolo de circuito semelhante.O transistor é um dispositalo fundamental,normalmenteutilizado nos equipamentos electronicos modernos.Tem a responsta mais rapiida e a acao mais precisa como amplificador e dispositalo de comutation, podendo atuar como dispositalo/componente individual ou como parte de um circuito integrado (CI).O CI é constituido por mais de mil a milhoes de transistores.

Transistor

NPN

PNP
Simbolo do

circuito

Se ja leu as informacoes acima e gostaria de compreender melhor os conhecimentos sobre circuitos eletricos, bem como a utilitydo dos componentes, entao vamos realizar as seguientes experiencias.

KNS130

O motor é um dispositivo que produz movimento rotativo quando a eletricidade é fornecida. Por analogia, a bateria é como uma bomba que bombeia água atraves das pilhas (fios). quando um circuito está ligado, a eletricidade pode fluar atraves dele. A eletricidade que flui é designada por corrente. Uma corrente é o fluxo de cargas electrolyticas. A quantidade de uma corrente é a quantidade de carga electrolytica que flui no fio num segundo.

Outro terme comum que ouvimos frequently sobre eletricidade é a tension. A tension refere-se à energia electrica por unidade de cargo. É a energia electrica que cada unidade de cargo electrica transporte.

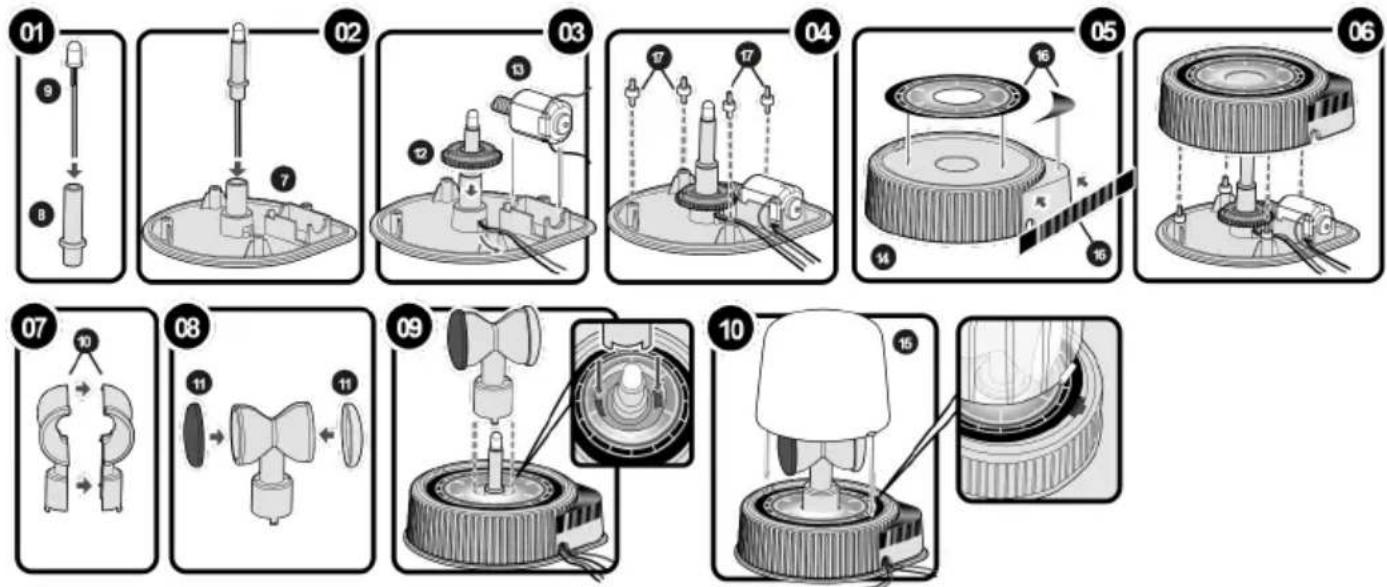

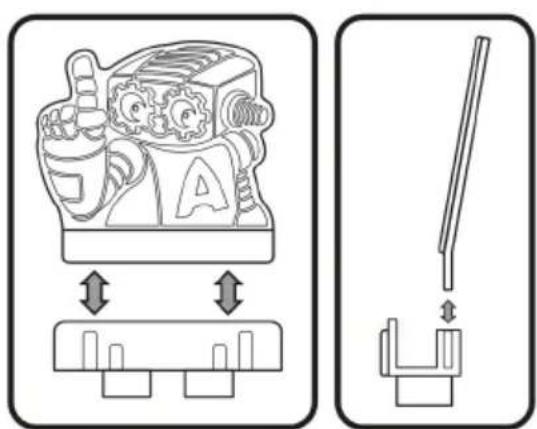

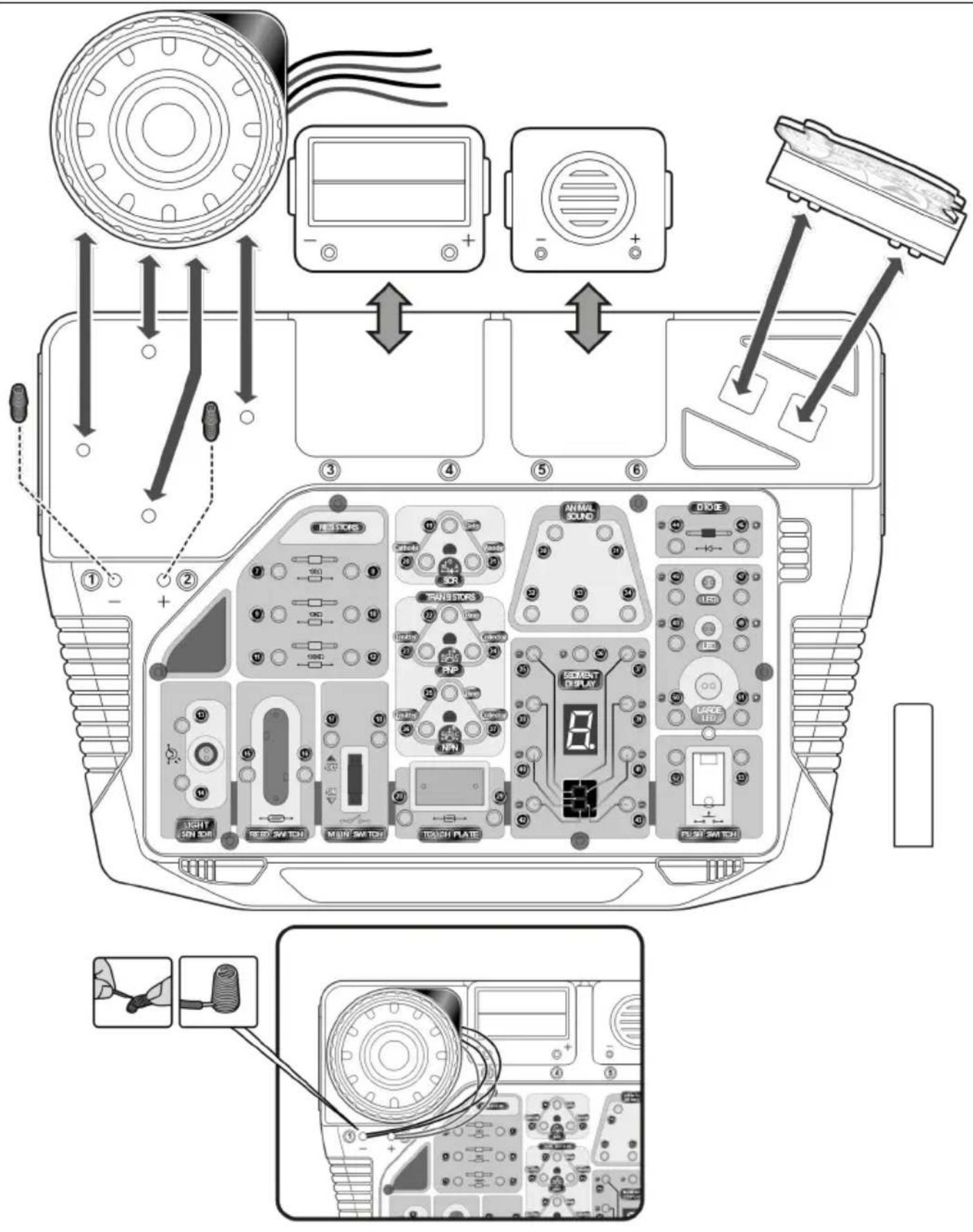

11. Montagem

Luz LED giratoria:

KNS130

KNS130

12. Experiências

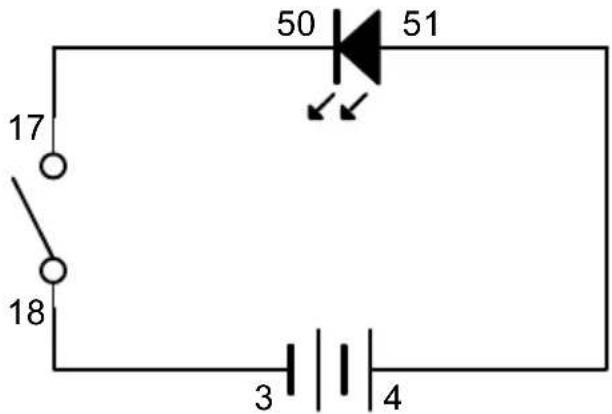

12.1 Circuito LED simples

Sequência de cablagem

4-51, 50-17, 18-3

Completar todas as ligações electrolyicas como indicado na sequência. Ao ligar, o LED acende-se. Ao desligar, o LED apaga-se.

Pode mudar para utilizear除外 LED. Basta olhar para o diagrama do circuito e ligar a除外 LED da mesma forma. So não misture os pálos positivo (+) e negativo (-). Caso contrário, o LED não se acenderá.

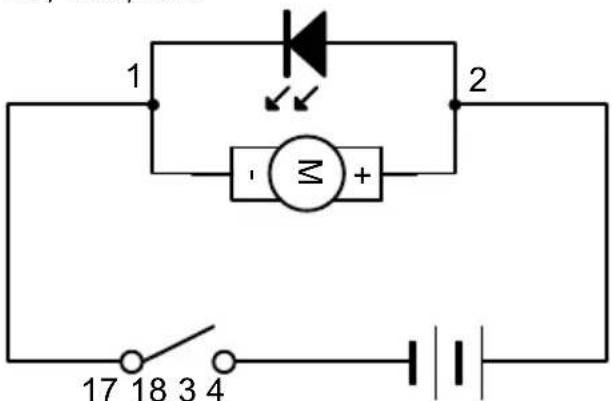

12.2 Luz LED giratoria

Sequência de cablagem

4-2,1-17,18-3

Complete todas as ligações electrolyicas conforme indica na sequência. Ligar o interruptor principal. O LED giratório acende-se e gira!

12.3 Funcão do interruptor reed

Sequência de cablagem

Complete todas as ligações electricas conforme indicado na sequência. Ligar o interruptor principal. Aceder ao interruptor reed com o Polo magnétrico. O LED acender-se-á quando o circuito estiver ligado. Se afastar o Polo magnétrico, o circuito é desligado e o LED apaga-se.

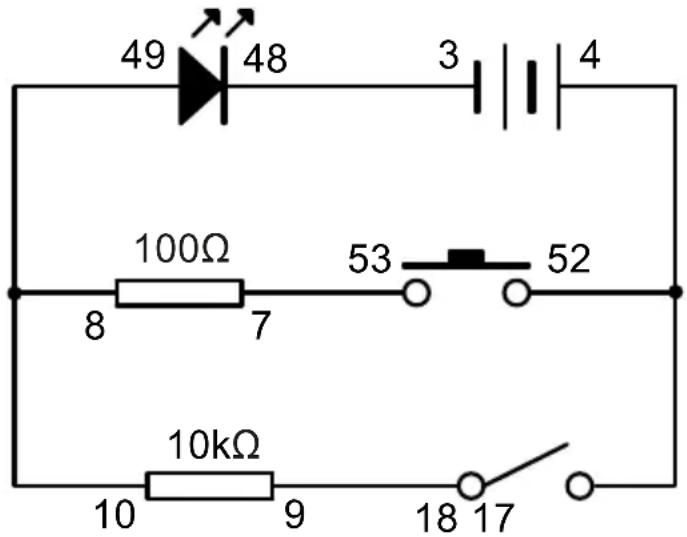

12.4 Demonção da resistência e da corrente

Sequência de cablagem

48-3, 4-52-17, 18-9, 10-49-8, 7-53

Complete todas as ligações eletricas conforme indicado na sequência. Ligar o interruptor principal. O LED acende-se de forma ténue. Desligue o interruptor principal para o desligar. Prima agora o interruptor de pressão. O LED acende-se com mais intensidade. Isto deve-se ao facto de o perCURso do interruptor principal ter uma resistência maior. Assim, a corrente atraves de este caminho sera menor e, consequentemente, o LED ficará menos brilhante. Por及其他o, o perCURso do interruptor de pressão tem uma resistência maior tão小额贷款. Assim, a corrente atraves de este caminho sera maior, e o LED sera maior brilhante.

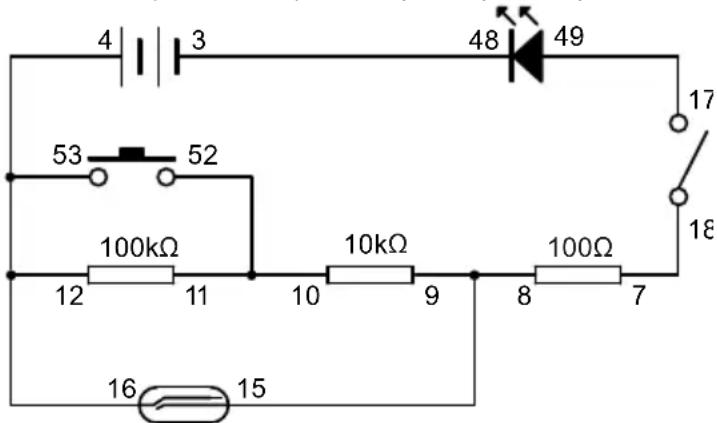

12.5 Resistências em ligação em série

Sequência de cablagem

4-12-16-53, 52-11-10, 9-15-8, 7-18, 17-49, 48-3

Complete todas as ligações electrolycas conforme indicado na sequência. Ligar o interruptor principal. A corrente electrolytica proveniente das baterias terá de passar por 3 resistências, pelo que o LED acenderá muito fracamente ou, aparecido, não acenderá de todo. Prima o interruptor de pressão. Desta vez, a corrente terá de passar apenas por 2 resistências, pelo que o LED acenderá com mais intensidade do que anteriormente. Aceder ao interruptor reed com o polo magnétrico. Desta vez, a corrente terá de passar apenas por 1 resistência, pelo que o LED acender-se-á quando mais intensamente. Por analogia, uma resistência é como um obstáculo. Quanto menos obstáculos existirem no circuito, mais corrente pode passar.

KNS130

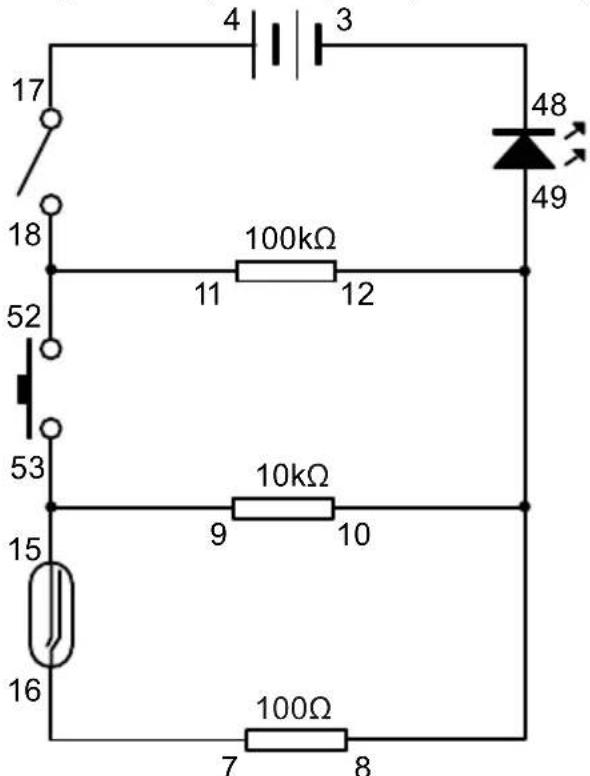

12.6 Resistências em ligação paralela

Sequência de cablagem 4-17, 18-11-52, 53-9-15, 16-7, 8-10-12-49, 48-3

Complete todas as ligações eletricas conforme indicado na sequência. Ligue o interruptor principal. A corrente eletrica das baterias passará atraves de resistência de 100KΩ para acender o LED. O LED acender-se-à muito fracamente ou, aparentelemente, não se acenderá de todo. Prima o interruptor de pressão. Agora mais um caminho está disponible. Embora está uma resistência de 10KΩ;neste caminho, este continua a ser um caminho extra para a corrente fluar. Portanto, mais corrente fluará atraves do LED e fará com que ele se ilumine mais intensamente! Não solte o interruptor de pressão. Aceda ao interruptor reed com o polo magnétrico. Agora también está disponible mais um caminho extra! Agora há um total de 3 caminhos para a corrente fluar e, assim, o LED acende-se com mais intensidade! Embora esta vez tambem existam 3 resistências no circuito, o LED acende-se de forma brilhante. As resistências está ligadas em paralelo, o que provoca um resultado diferente.

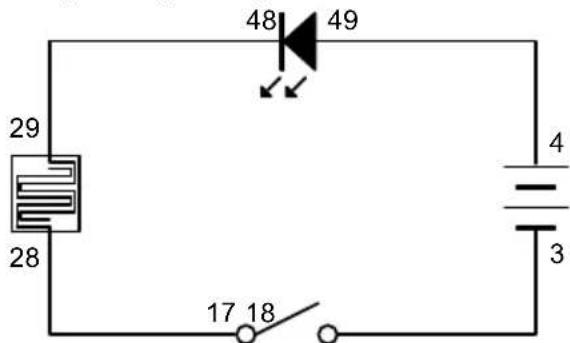

12.7 Função da placá tátil

Sequência de cablagem 4-49, 48-29, 28-17, 18-3

Complete todas as ligações electrolycas conforme indicado na sequência. Ligar o interruptor principal. Humedeca o seu dedo com água e toque na placá tátil. O LED acende-se muito fracamente. Isto indica que aágua tem uma grande resistência e, por isso, apenas uma很小a quantida de corrente electrolytica conseque passar. Se colocar uma gota de água salgada na placá tátil, o LED acende-se com mais intensidade! Isto delve-se ao facto de aágua salgada ser um melhor conductor do que aágua normal,leoque poidepassar mais corrente.

KNS130

12.8 Uma demonstração simples de uma funcção do transistor PNP

Sequência de cablagem

Complete todas as ligações electricas conforme indicado na sequência. Ligar o interruptor principal. Humedecer o dedo com água e tocar na placā tátil. Através de uma quantidade muito pouco de corrente electrica que flui atraves da placā de toque (como做不到 na ultima experiencia), o LED acende-se brillhamente! Isto acontece porque,neste circuito, o transistor PNP é a Verdadeira porta de entrada para o LED e a placā tátil funciona como um interruptor para Abrir a porta de entrada! quando a parte superior do circuito não está ligada, não há corrente a passar pelo "Emissor" para a "Base" do transistor. Assim, a porta de entrada do "Emissor" para o "Coletor" está fechada. quando se toca na placā tátil, o circuito superior é ligado; uma quantidade muito pouco de corrente passa atraves do "Emissor" para a "Base", e então a porta do "Emissor" para o "Coletor" é aberta! A corrente electrica da bateria podeOOT ao fluar atraves do transistor para o LED e, por consiguito, o LED acende-se brillhamente!

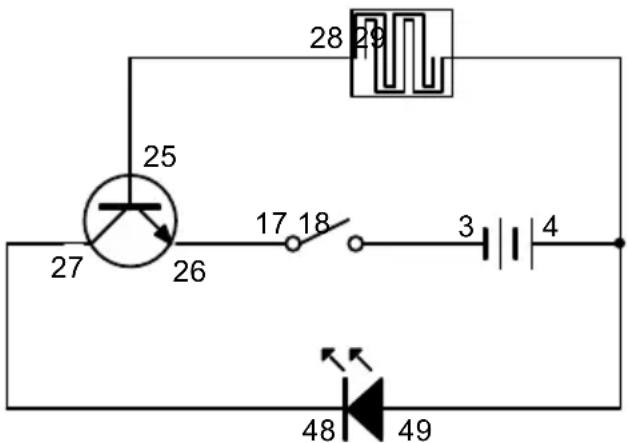

12.9 Uma demonstração simples da funcção do transistor NPN

Sequência de cablagem

28-25, 26-17, 18-3, 4-29-49, 48-27

Complete todas as ligações eletricas conforme indicado na sequência. Ligar o interruptor principal. Tocar na placá tátil. Atrasçes de uma quantidade muitoPINGUA de corrente eletrica que flui atraves da placá sensivel ao toque (como àstrao na ultima experiência), o LED acende-se brilhamente! Isto é praticamente o mesmo que no caso do transistor PNP. São apenas as polaridades do transistor que está invertidas.

KNS130

12.10 Dois LEDs em ligação paralela

Sequência de cablagem

Completar todas as ligações eletricas como indentado na sequência. Ao ligar, osinous LEDs acendem-se. Ao desligar, osinous LEDs apagam-se.

12.11 Três LEDs em ligação paralela

Sequência de cablagem

Completar todas as ligações eletricas como indicado na sequência. Ao ligar, às LEDs acendem-se. Ao desligar, osrés LEDs apagam-se.

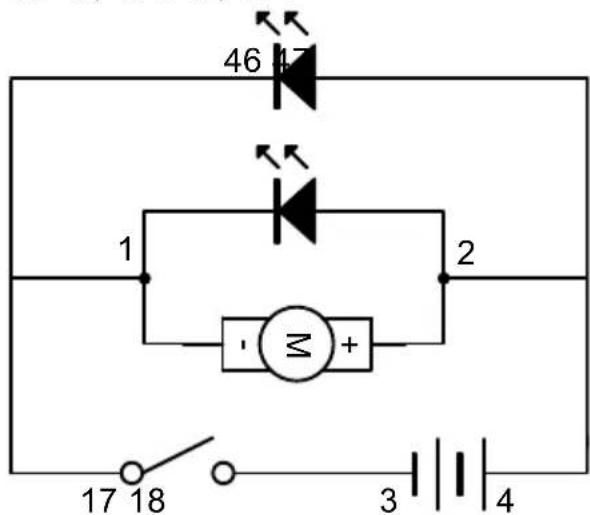

12.12 LED e LED giratorio com um除外 interrutor

Sequência de cablagem

4-2-47, 46-1-17, 18-3

KNS130

Complete todas as ligações eletricas conforme indicado na sequência. Ligar o interruptor principal. O LED acende-se e a luz LED giratória fica acesa. quando se desligo o interruptor principal, eles aparenhos ficam desligados ao mesmo tempo.

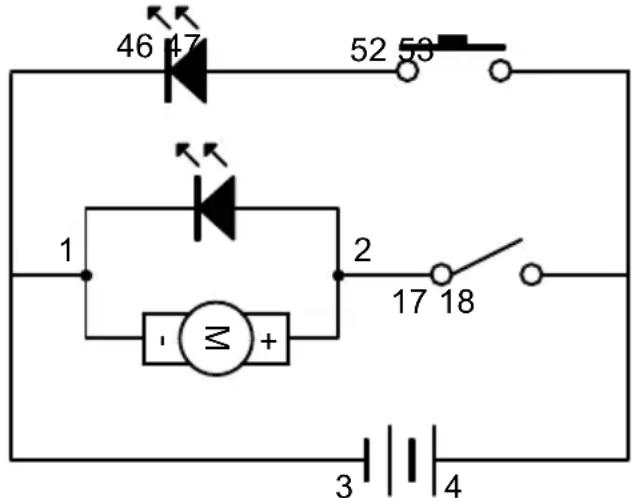

12.13 LED e LED giratorio com interruptores separados

Sequência de cablagem

4-18-53, 17-2, 52-47, 46-1-3

Complete todas as ligações eletricas conforme indica na sequência. Se ligar o interruptor principal, a luz LED giratória acende-se. Se premir o interruptor de pressão, o LED acende-se. São controlados por interruptores separados para que os possa ligar e desligar individualmente.

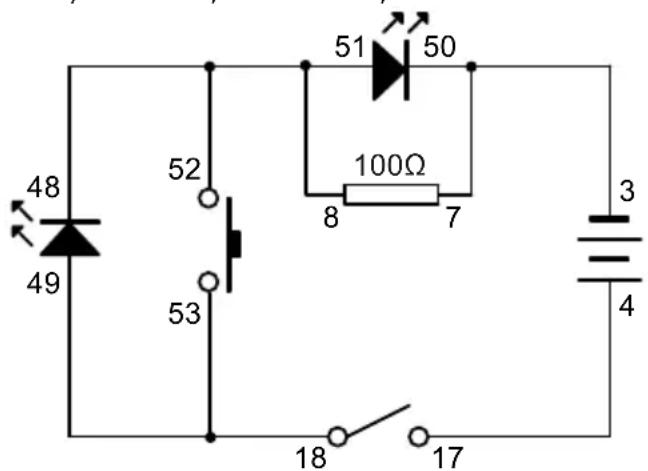

12.14 Funcionamento do circuito Basics do LED

Sequência de cablagem

4-17, 18-49-53, 52-48-51-8, 7-50-3

Complete todas as ligações electrolycas conforme indicado na sequência. Ligue o interruptor principal. Verá que o LED muito es acende, mas o LED grande não. quando premir o interruptor de pressão, está que o LED grande se acende, mas o LED muito es apaga.

KNS130

12.15 Luz LED giratoria em circuito avançado de funct ionamento de LEDs

Sequência de cablagem

4-17, 18-49-53-16, 15-48-51-8, 7-50-52-2, 1-3

Complete todas as ligações eletricas conforme indicado na sequência. Ligue o interruptor principal. Verá que o LED azul se acende, mas os outros LEDs não se acendem. quando acede ao interruptor reed com a vara magnética, o LED azul apaga-se e ahora so o LED amarelo se acende. Prima o interruptor de pressão. Desta vez, aparez o LED giratório se acende!

12.16 Combinação de LEDs

Sequência de cablagem

4-52-51, 50-16-48, 49-53-47, 46-15-17, 18-3

Complete todas as ligações electrolyicas conforme indicado na sequência. Ligar o interruptor principal. Premir o interruptor de pressão ou aceder ao interruptor reed com o polo magnétique, ou fazer as两大 coisas ao mesmo tempo, conducira a desempenhos differsentes do LED!

KNS130

12.17 Função de um diodo

Sequência de cablagem 4-18, 17-45, 44-2, 1-3

Complete todas as ligações eletricas conforme indicado na sequência. Ligue o interruptor principal. O motor gira. Se inverter a polaridade da ligação do diodo, alterando um pouco a ligação dos fios, 17 ligado a 44 e 2 ligado a 45, esta vez verificará que o circuito não funciona. Isto acontece porque o diodo não permit que a corrente passae atraves dele no sentido inverso. Por consiguito, esta vez o circuito não funciona.

12.18 Uma demonstração simples do sensor de luz

Sequência de cablagem 4-14, 13-49, 48-17, 18

Complete todas as ligações electricas conforme indicado na sequência. Ligar o interruptor principal. Podárá notar que o LED se acende muito fracamente. Isto indica que apenas uma quantidade muito pequena de correrente está a passar por ele. Dependça da intensidade da luz que incide sobre o sensor de luz. Se fazer esta EXPERência num local mais escuro, o LED pode não se acender de todo. Se usares uma lanterna para iluminar o sensor de luz, podes ver que o LED se illumina intensamente. Isto acontece porque, quando há mais luz, mais correrente podá passar pelo sensor de luz e acender o LED.

KNS130

12.19 Um exempleístico: LED acontecido por luz

Sequência de cablagem

Complete todas as ligações electricas conforme indicado na sequência. Ligar o interruptor principal. Desta vez, mesmo com uma pequena quantidade de luz, o LED acender-se-á intensamente! Isto acontece porque,neste circuito,o transistor PNP é a Verdadeira porta de entrada para o LED e o sensor de luz funciona apenas como um interruptor para Abrir a porta de entrada! Quando a parte superior do circuito não está ligada, não há corrente a passar pelo "Emissor" para a "Base" do transistor. Assim, a porta de entrada do "Emissor" para o "Coletor" está fechada. quando a luz incide sobre o sensor de luz, o circuito superior é ligado; umaquantitydo mucho很小quena de corrente passa atraves do "Emissor"para a "Base", e entao a porta do "Emissor" para o "Coletor" é aberta! A corrente electrolytica da bateria podeOOTA fluar atraves do transistor para o LED e, por consuigunte, o LED acende-se brillhamente! Este circuito faz com que o sensor de luz se torno um interruptor sensivel para detetar a luz.

12.20 Um exempleístico: LED acontecido pela escuridão

Sequência de cablagem

4-14-23, 22-13-12, 24-49, 48-11-17, 18-3

Complete todas as ligações electrolycas conforme indicado na sequência. Ligar o interruptor principal. Se estiver uma divisão com muito luz, o LED não se acenderá. quando tapa o sensor de luz, o LED acende-se. Isto significica que o LED é ligado pela escuridade em vez da luz!

KNS130

12.21 Demonstração de uma funcção simples do SCR

Sequência de cablagem

21-50, 51-4-10, 9-53, 52-19, 20-17, 18-3

Complete todas as ligações eletricas conforme indicado na sequência. Ligar o interruptor principal. Não acontece nada. Em seguida, prima o interruptor de pressão sem o soltar. A parte superior do circuito está ligada e, assim, a corrente pode fluar atraves de porta (G) e do CATODO (K) do SCR, uma vez que se tratate de um circuito completeness. Isto é como abrir a porta do SCR. E a corrente principal pode fluar atraves do anodo (A) e do CATODO (K), o que acende o LED. Solte o interruptor de pressão. O LED continua a brilhar! Isto acontece porque o "portão" ja está aberto pela corrente inicial do circuito superior e, portanto, a corrente principal continua a fluar atraves do SCR. Portanto, se quiser desligar o LED, tera de desligar o interruptor principal.

12.22 Um exempleístico de SCR

Sequência de cablagem

Complete todas as ligações eletricas conforme indicado na sequência. Ligar o interruptor principal. Não acontece nada. quando há uma gota de água na placá tátil, o LED acende-se. Meismo que a placá tátil seque depuis disso, o LED continua a brilhar, uma vez que a porta do SCR foi aberta. Com base neste princípio, pode configurar um monitor para indicar se a MARÉ atingiu uma determinada alta, ou se choveu durante o período em que está fora de casa para uma viagem, ou se algo se molhou.... etc.

KNS130

12.23 Segmento digital LED com indicação de "1"

Sequência de cablagem

Completar todas as ligações electrolyicas como indicado na sequência. Ao ligar, o LED do segmento digital aparecerá "1".

12.24 Segmento digital LED com indicação de "2"

Sequência de cablagem

4-17, 18-7, 8-36, 3-37-38-39-40-42

Completar todas as ligações electrolyicas como indicado na sequência. Ao ligar, o LED do segmento digital aparecerá "2".

KNS130

12.25 Segmento digital LED com indicação de "8"

Sequência de cablagem

4-17, 18-7, 8-36, 3-35-37-38-39-40-42-43

Completar todas as ligações electrolyicas como indicado na sequência. Ao ligar, o LED do segmento digital está-presentá "8".

12.26 LED de segmento digital com indicação "F".

Sequência de cablagem

4-17, 18-7, 8-36, 3-35-37-38-40-41

Completar todas as ligações electrolyicas conforme indicado na sequência. Ao ligar, o LED do segmento digital aparecerá "F."

KNS130

12.27 LED de segmento digital comutation entre "1" e "8"

Sequência de cablagem

4-17, 18-7, 8-36, 3-39-43-52, 53-35-37-38-40-42

Complete todas as ligações eletricas conforme indicado na sequência. Ligar o interruptor principal. O LED do segmento digital aparecerá "1". Ao premir o interruptor de pressão, o LED do segmento digital apareça "8".

12.28 LED de segmento digital comutation entre "I", "L", "F" e "E"

Sequência de cablagem

Complete todas as ligações eletricas conforme indicado na sequência. Ligar o interruptor principal. O LED de segmento digital aparecerá "I". Se aceder ao interruptor de palheta com o polo magnético, o LED do segmento digital aparecerá "L"; ou se premir o interruptor de pressão, o LED do segmento digital aparecerá "F". E se ativar osinous interruptores ao mesmo tempo, aparece "E".

KNS130

12.29 Ecran LED de sete segmentos de controdo das luzes - C (Dark Type)

Sequência de cablagem

Complete todas as ligações eletricas conforme indicado na sequência. Ligar o interruptor principal. Se houver luz suficiente na divisão, apenas o indicator de alimentação no eça se acende. Cubra o sensor de luz e o eça aparecerá a letra C. Se descobrir o sensor de luz, a letra C desaparecerá...

12.30 Ecran LED de sete segmentos de controdo das luzes - E ( Tipo de luz)

Sequência de cablagem

3-18, 41-7, 17-26-12-8, 11-13-25, 4-36-14, 27-35-38-37-40-42

Complete todas as ligações electrolycas conforme indicado na sequência. Ligar o interruptor principal. Em seguida, o indicator de alimentação acende-se e a letra E aparece no eça. quando tapa o sensor de luz, apenas o indicator de alimentação se acende no eça. Se descobrir o sensor de luz, a letra E acende-se novamente.

12.31 LEDs intermitentes

Sequência de cablagem

3-18, 8-4-51-49-33-34, 50-23, 7-22-30-48, 17-24-31

Complete todas as ligações electrolyicas conforme indicado na sequência. Ligar o interruptor principal. Em seguida, os LEDs piscam.

KNS130

12.32 Som deLTRar de cao com LED intermitente

Sequência de cablagem

3-18,4-6-8-32-33-49,5-23,7-22-30-48,17-24-31

Complete todas as ligações electrolyicas conforme indicado na sequência. Ligar o interruptor principal. O altifalante produzirá o som doLTRar do cao e o LED piscará ao ritmo do mesmo.

12.33 Som de ladrar de cão e dígito "1" a pascar

Sequência de cablagem

3-18,4-6-36-32-33,17-31,30-39-43-5

Complete todas as ligações eletricas conforme indicado na sequência. Ao ligar, o altifalante produzira um som deLTRar de cao. O era de visualização也是非常 aparesta o digito "1" e pisca ao ritmo do mesmo.

12.34 Som de galo a cantar e digito "2" a piscar

Sequência de cablagem

Complete todas as ligações eletricas conforme indica na sequência. Ao ligar, o altifalante produzirá o som do canto do galo. O érálishaçem o digito "2" e pesca ao ritmo do mesmo.

KNS130

12.35 Som de gato a miar e o digito "3" a piscar

Sequência de cablagem

3-18,4-6-36-34,17-31,30-37-39-38-42-43-5

Complete todas as ligações electrolycas conforme indicado na sequência. Ao ligar, o altifalante produzirá o som de miado de gato. O érálena quando o digito "3" e pesca ao ritmo do mesmo.

12.36 Som de relinqucho de cavalo e digito "4" a piscar

Sequência de cabagem

3-18, 4-36-33-34-6, 17-31, 30-35-38-39-43-5

Complete todas as ligações electrolyicas conforme indicado na sequência. Ao ligar, o altifalante produzira um som de relincho de cavalo. O ecra apareça también o algarismo "4" e piscá ao ritmo do mesmo.

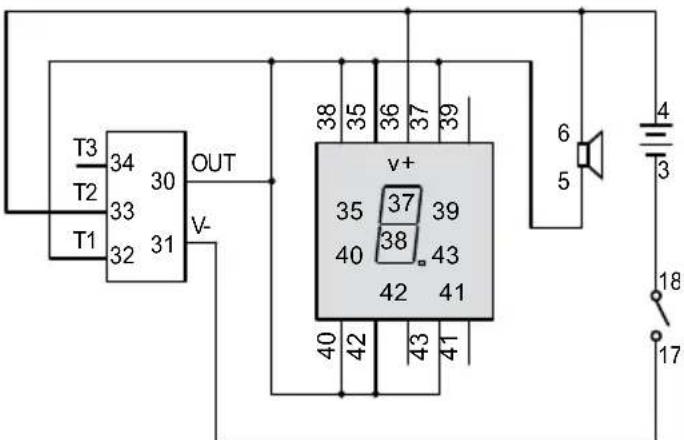

12.37 Som de pascaro a chilrear e digito "5" a piscar

Sequência de cablagem

3-18,4-6-36-33,17-31-34,5-30-35-37-38-42-43

Complete todas as ligações electrolycas conforme indicado na sequência. Ao ligar, o altifalante produzira o som do chilrear dos passaros. O éra apareça quando o digito "5" e pesca ao ritmo do mesmo.

12.38 Som de pato a grasnar e digito "6" a piscar

Sequência de cablagem

3-18,4-6-36-33,17-31,5-30-32-35-37-38-40-42-43

KNS130

Complete todas as ligações electrolyicas conforme indicado na sequência. Ao ligar, o altifalante produzira um som de grasnido de pato. O érá apareça quando é digito "6" e pesca ao ritmo do mesmo.

12.39 Som de mugido de ovelha e digito "7" a piscar

Sequência de cablagem

3-18,4-6-36,17-31,5-30-32-37-39-43

Complete todas as ligações eletricas conforme indicado na sequência. Ao ligar, o altifalante produzira um som de "baing" de ovelha. O ecra apareça também o digito "7" e pesca ao ritmo do mesmo.

12.40 Som de chamada de cuco e digito "8" a piscar

Sequência de cablagem

3-18,4-6-36,17-31-34,5-30-32-35-37-38-39-40-42-43

Complete todas as ligações eletricas conforme indicado na sequência. Ao ligar o aparecido, o altifalante produzirá um som de chamada de cuco. O érá presente quando o algarismo "8" e pesca ao ritmo do mesmo.

KNS130

12.41 Som de rã a coaxar e digito "9" a piscar

Sequência de cablagem

Complete todas as ligações electrolycas conforme indicado na sequência. Ao ligar, o altifalante produzira um som de coaxar de rã. O eça también apareça o digito "9" e pesca ao ritmo do mesmo.

12.42 Controlo manual do relinquho do cavalo com o interrutor de pressao a piscar o digito "0"

Sequência de cablagem

3-18,4-6-36-34-33,5-30-52,53-40-42-43-35-37-39,41-7,8-31-17

Complete todas as ligações eletricas conforme indica na sequência. Ao ligar, o altifalante produzira um relincho de cavalo e o punto no canto inferior direito do eça acende-se. Depois, ao premir o interrutor de pressão sem o soltar, o digito 0 acende-se e pesca ao ritmo do relincho do cavalo.

KNS130

12.43 Controlo por iman do som de piar da ovelha com LED intermitente

Sequência de cablagem

Complete todas as ligações eletricas conforme indica na sequência. Ligar o interruptor principal. Aceder ao interruptor reed com o polo magnético. O altifalante produzira um som de "baing" de ovelha e o LED piscará ao ritmo do som de "baing" de ovelha.

12.44 Som de canto de galo com controlo tátil e LED intermitente

Sequência de cablagem

Complete todas as ligações electricas conforme indicado na sequência. Ligar o interruptor principal. Toque com o dedo na placá tátil. O altifalante produzirá um som de canto de galo e o LED piscará ao ritmo do mesmo. Note que, se não houver responça, pode ter de amortecer o dedo e tentar novamente.

12.45 Controlo de luz som de miado de gato com LED intermitente

Sequência de cablagem

5-23, 22-48-7-30, 31-24-17, 18-3, 4-6-8-49-14, 13-34

Complete todas as ligações electrolyicas conforme indicado na sequência. Ligar o interruptor principal. Quando houver luz no sensor de luz, o altifalante produzira um som de miado de gato e o LED piscará ao ritmo do mesmo.

12.46 Som deLTRar de cão ativado pela escuridão

Sequência de cablagem

3-18, 4-6-23-12, 5-30, 17-31-13, 24-26-33-32, 22-27, 11-14-25

Complete todas as ligações eletricas conforme indicado na sequência. Ligue o interruptor principal e tape completeness o sensor de luz. Depois, pode ouvir o som doLTRar do cao a sair do altifalante. Assim que descobrir o sensor de luz, o som doLTRar do cao para.

12.47 Alarme de segurarca baseado na desconexao da cablagem

Sequência de cablagem

3-18, 17-43-31, 30-5, 4-6-21-7, 8-28-19, 20-33-34, 28-43

Complete todas as ligações electricas conforme indicado na sequência. Ligar o interruptor principal. Não aconcece nada. Depois, quando se desliga o fio que liga a mola 28 à 43, o altifalante produzira um som de relincho de cavalo! Este circuito pode ser utilizes como umsystema de alarme. Por exemplo, quando algoém dispara o fio de alarme, o relincho do cavalo àsoca-o de um intruso!

KNS130

12.48 Alarme LED do;nível de agua

Sequência de cablagem

3-18,4-7-28-47,17-48-12-26,8-27-49-46,11-29-25

Complete todas as ligações electricas conforme indicado na sequência. Ligar o interruptor principal. Deitar uma gota de água na placà tátil. Em seguida, o LED multicolor acende-se e o LED azul apaga-se. Limpar a agua da placà tátil. Em seguida, o LED azul acende-se e o LED multicolor apaga-se.

Este principal o pod ser aplicado para o aviso do nivel de agua. Instale um circuito semelhante no local ononde e necessario supervisionar o nivel da agua. Quando o nivel de agua ultrapassa o nivel de aviso, o LED multi-colorido acende-se e o LED azul apaga-se. quando o nivel da agua está abaixo do nivel de aviso, o LED multi-colorido apaga-se e o LED azul acende-se.

Sequência de cablagem

3-18,4-7-14-47,17-12-26-48,8-27-46-49,11-13-25

Complete todas as ligações electricas conforme indicado na sequência. Ligue o interruptor principal. quando há luz a incidir sobre o sensor de luz, o LED multicolor acende-se, mas o LED azul não. Cubra completeness o sensor de luz. Como não há luz a incidir sobre ele, o LED multicolor apaga-se e o LED azul acende-se. quando não houver nada a cobrir o sensor de luz, o LED multicolor acende-se e o LED azul volta a apagar-se. Isto pode ser realizado como um indicator da intensidade da luz.

KNS130

12.50 Luz LED giratória activada pela escuridão

Sequência de cablagem

3-18, 4-23-12, 26-17-1-13, 24-2, 22-27, 11-14-25

Complete todas as ligações eletricas conforme indicado na sequência. Ligue o interruptor principal. Cubra o sensor de luz e o LED giratório acender-se-a. Descubra o sensor de luz e, em seguida, o LED giratório des Liga-se.

12.51 Luz LED giratoria de controlo da luz

Sequência de cablagem

3-18, 4-23-14, 26-17-1-11, 24-2, 22-27 12-13-25

Complete todas as ligações eletricas conforme indicado na sequência. Ligue o interruptor principal e, em seguida, o LED giratório acender-se-a. quando o sensor de luz está coberto, o LED giratório des Liga-se. A luz é o interruptor do LED giratório neste circuito.

© AVISO DE DIREITOS DE AUTOR

Os direitos de autor deste manual sãopropriada da Velleman nv. Todos os direitos mundiais reservados. Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou reduzida para qualquer meio eletronico ou除外 sem o consentimento prévio por escrito do detentor dos direitos de autor.

MANUALE D'USO

1. Introduzione

Entre 1972, Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 vezes.

Todo os)nossos produits respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a优质的, submetemos regularamente os outros produits a controles de qualidade suplementares, com oignon propre servicequality como um service de qualidade externo. No caso improvisavel de um defeito mesmo com as nossas precauções, é possevel invocar a)nossa garantia. (ver as condições de garantía).

Condições gerais com respeito a garantia sobre os produits grande publico (para a UE):

- está por consécuência excluidos:

• qualquer produit grande(publico é garantido 24 mês contra qualquer vició de produção ou materiais a partir da data de aquisicao efectiva;
• no caso da reclamacao ser justificada e que a reparacao ou substituicao de um artigo é imposivel, ou quando os custo são desproporcionados,
  Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preco de compra. Em outras vezes, sera sentido um artigo de substituição ou devolucao completea do preco de compra no caso de um defeito no prazo de 1 ano后再ois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preco de compra ou devolucao de 50% do preco de compra para defeitos后再ois de 1 a 2 anos.
• todos os danos directos ou indirectos depuis da entrega do artigo (p.ex. danos ligados a oxidação,choques,quedas,poeiras,areias,impurezes...) e provocao pelo aparecido, como o seu conteudo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorpordas ou substituíveis), lampadas, peças em borracha correlias... (lua ilimitada);
• todos os danos que resultem de um incério, raios, de um acidente, de una catastrophe natural, etc.;
• danos provocados por negligencia, voluntária ou não, uma'utilisation ou manutençao Incorrecta, ou uma'utilisation do aparelho contraria as prescrições do fabricante:
• todos os danos por causa de uma'utilisation comercial, profissional ou colectiva do aparecido (o periodo de garantia sera reduzido a 6 vezes para uma utilização professional);
• todos os danos não aparecido resultando de uma'utilisation Incorrecta ou不同类型 daquela inicialmente prevista e descriça no manual de uso;
• todos os danos antes de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
• todas as reparacoes ou modifications efectuadas por terreiros sem a autorização de SÁ Velleman®;
• despesas de transporte de e para Velleman® se o aparecido não estiver coberto pela garantía.
• qualquer reparacao sera fornecida ao local de compra. O aparelho sera obligorariamente acompanhado do talao ou factura de origem e bem accondicao (de preferencia dentro da embalagem de origem com inducao do defeito ou avaria);
• dica: aconseñalha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bem estado sera cobrado despesas a cargo do consumidor;
• uma reparação efectuada fora da garantia, sera cobrado despesas de transporte;
• qualquer garantia comercial não prevalce as condiçõesquiry mencionadas.
  A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mentionada no manual de'utilisation.

IT
