GEBRUIKSAANWIJZING KNS130 VELLEMAN

Aan alle inwoners van de Europese Unie Belangrijke milieu-informatie over dit product

Dit symbolism op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscylus schadelijk kan zich voor het milieu. Gooi het apparaat (of de batterijen) Niet weg als ongesorteerd huishoudelijk afval, maar breng het waar een gespecialiseerd bedrijf voor recycling. Dit apparaat要去 worden ingeleverd bij uw distributeur of bij eenplaatselijke recyclingdienst. Respecteer deplaatselijke milieuvoorschriften.

Neem bij twijfel contact op met deplaatselijke afvalverwerkingsautoriteiten.

Bedankt voor het kiezen van Velleman! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Als het apparaatijdens het transport beschadigd is, installeer of gebruik het dan Niet en neem contact op met uw dealer.

2. Veiligheidsinstructies

Lees en begrijp deze handleiding en alle veiligheidsvoorschriften voordat u dit apparaat gebrukt.

Gevaar voor verstikking doorkleine onderdelen. Niet voor kinderenjonger dan 3aar.

Aanbevolen leeftijd: +.

• Dit product is bedoeld voor gebruik voor educatieve doeleinden in scholen en andere pedagogische inhouden onder toezicht van een volwassen instructeur, zoals wetenschapsapparatuur.
• Bescherm gegen regen, vocht, spatten en druppelende vloeistoffen, schokken en misbruik, extreme hitte en stof.

3. Waarschuwing

Toezicht en hulp van volwassenen is vereist.

Dit apparaat is alleen bedoeld voor gebruik door kinderen van 8aar en ouder.

Niet geschickt voor kinderenjonger dan 3aar vanwege dekleine onderdelen en componenten - VERTERINGSGEVAAR DOOR INSLIKKEN.

Lees voor gebruik alle instructies in de handleiding en volg ze op.

Dit speelgoed bevatkleine onderdelen en functionele scherpe punten op onderdelen. Uit de buurt houden van kinderenjonger dan 3aar.

Er zich 2 AA-batterijen nodig (niet meegeleverd).

Bewaar de informatatie en deze handleiding voor toekomstig gebruik.

Instructies voor ouders zijn inbegrepen en moeten worden nageleefd.

Niet gibt hetoor gebruiken! Verkeerd gebruik kan gohoorschade veroorzaken.

4. Let op

Voordat u een experiment opzet, moet u controleren of alle bedrading correct is aangesloten voordat u de batterijen staat en het apparaat inschakelt.

Als het experiment klaar is, zorg er dan voor dat de batterijen losgekoppeld zich en schakel het apparaatuit voordat je de draden opruimt.

Gebruik geen andere onderdelen voor het experiment dan de onderdelen die bij deze kit zich geleverd. Het spelgoed mag Niet worden aangesloten op meer dan het aanbevolenantal voedingen.

KNS130

Er kanhaarverstriktrakenalshethoofdvan hetkindtucht bijde gemotoriseerdeeenheid van dit spelgoedkommen.

Dit spelégoed bevat functionele scherpe punten op de kabels en draden van onderdelen, waardoor voorzichtigheid geboden is bij het hanteren.

5. Algemene richtlijnen

• Raadpleeg de Velleman® Service- en Kwaliteitsgarantie op de LASTE pagina's van deze handleduring.
  Alle wijzigingen aan het apparaat zijn om veiligheidsredenen verboden. Schade veroorzaakt door wijzigingen aan het apparaat door de gebruiker worden nicht gedekt door de garantie.
• Gebruik het apparaat alleen voor het beoogde doel. Bij ongeoorloofd gebruik vervalt de garantie.
  Schade veroorzaakt door het negeren van bepaalde richtlijnen in deze handleiding worden nicht gedekt door de garantie en de dealer aanvaardt geen verantwoordelijkkheid voor defecten of problemen die hieruit voortvloeien.
• Noch Velleman-groep nv, nochhaar verdelerkunnenverantwoordelijkgesteld worden voor enige schade (buitengewone, incidentele of indirecte) - van welke aard dan ook (financieel, fysisch...) die voortvloeit uit het bezit, het gebruik of het falen van dit product.
  Bewaar deze handleiding voor toekomstig gebruik.

6. Productbeschrijving

We heten je van harte welkom om deze kant-en-klare elektronische schakelset uit te proberen die geschikt is voor kinderen vanaf 8aar. "Je zult versteld staan van wat je allemaal kut leren, want het experiment is een realistisch concept van elektronica en elektriciteit. Het za je zeker in staat stellen ommeer te leren over de benodigde elektronische componenten, circuits en theorieën, evenals de basisprincipes van elektronica - elektriciteit, spanning, stroom, weirstand, magnetisme, andere elektrische circuits en theorie.

Het is nicht erg als je geen kennis hebt van elektronica en Niet helemaal begrijpt hoe alle experimenten werkken. Als je eenmaal aan de slag gaat, kun je je kennis vergroten door te experimenteren en misschien zich wat interessante experimenten uit te proberen.

Deze kit met elektronische schakelingen bevat meer dan 50 experimenten en is zo slim ontworpen dat de hoofdprintplaat alle relevante elektronische componenten bevat. Je hoeft alleen maar de draden aan te sluiten volgens de bedrangingsvolgorde van elk experiment en de stappen een voor een te volgen. Zodra het circuit is aangesloten, worden het geactiveerd en werkht het.

Onthoud dat dit geen eenmalig experiment is. Hoe meer je besteedit aan het bouwen van de experimenten, hoe更是kennis je zult opdoen. Je zult je nooit vervelen, maar volledig betrokken raken?!Dat je nog eenaar jaar lang neue spannende experimenten zult ontdekken.

EXPERIMENTEN

1. Eenvoudige LED-schakeling
2. Draaiend LED-licht
3. Functie van de reed-schakelaar
4. Demonstratie van onderstand en stroom
5. Weerstanden in serieschakeling
6. Weerstanden in parallelschakeling
7. Functie van de aanraakplaat
8. Een eenvoudige demonstratie van een functie van de PNP-transistor
9. Een eenvoudige demonstratie van een functie van de NPN-transistor
10. Twee LED's in parallelle aansluiting
11. Drie LED's in parallelle aansluiting
12. LED en draaiende LED met=ein schakelaar
13. LED en draaiende LED met afzonderlijke schakelaars
14. Basiswerking van LED-schakeling
15. Spinning LED Licht in Vooraf circuit werkung van LED's

KNS130

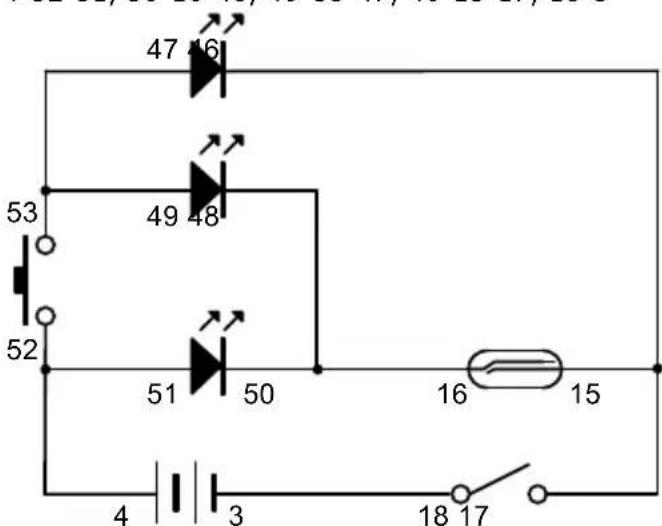

1. LED's combinatie

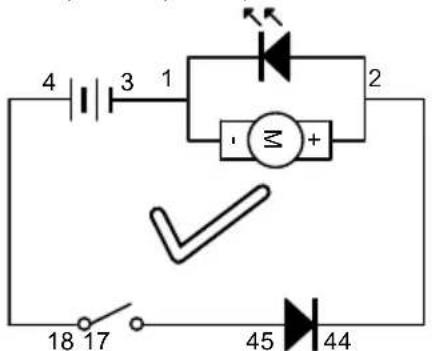

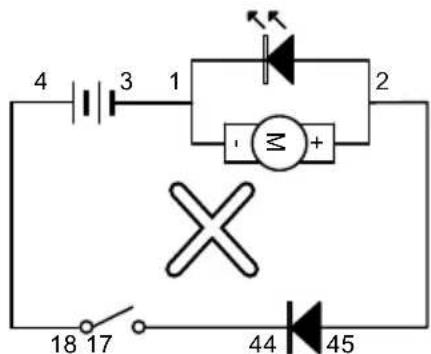

2. Functie van een diode

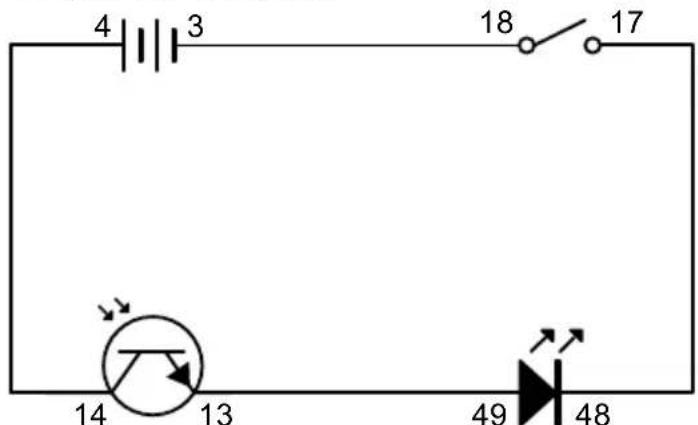

3. Een eenvoudige demonstratie van de lichtsensor
4. Een praktisch voorbeeld: Licht getriggerde LED

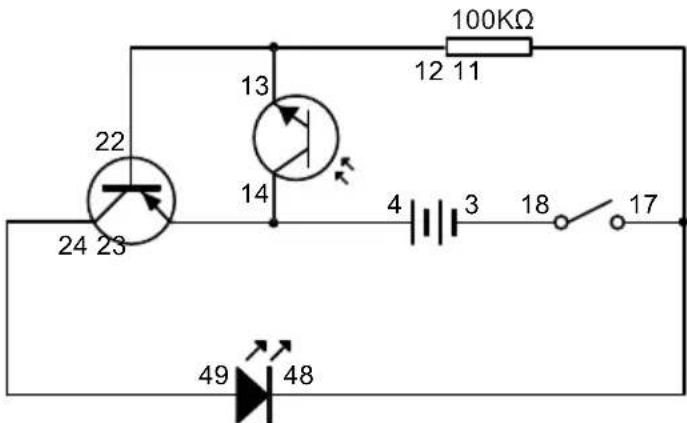

5. Een praktisch voorbeeld: Door duisternis geactiveerde LED

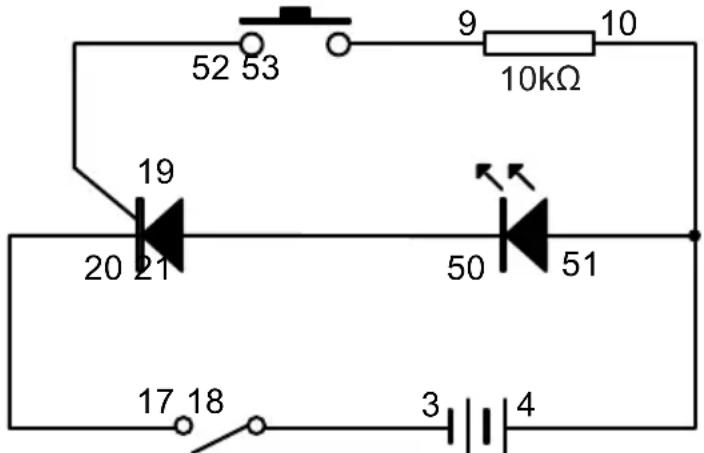

6. Demonstratie van een eenvoudige functie van SCR
7. Een praktisch voorbeeld van SCR
8. Digitale segment-LED die "1" weergeeft.
9. Digitale segment-LED die "2" - weergeeft

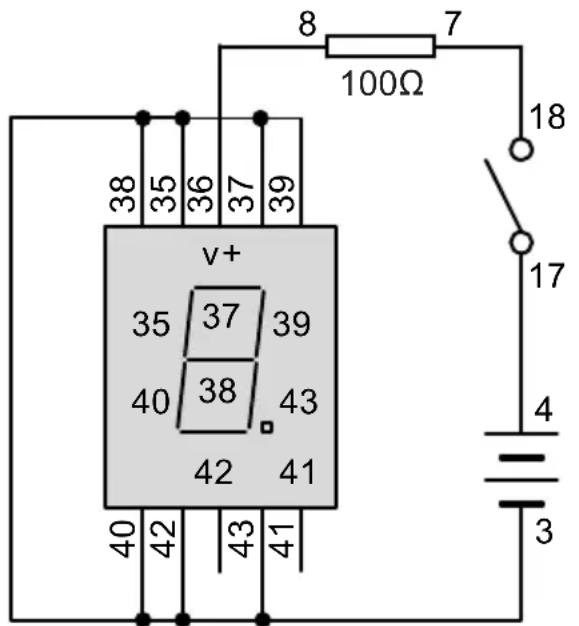

10. Digitale segment-LED die "8" weergeeft.

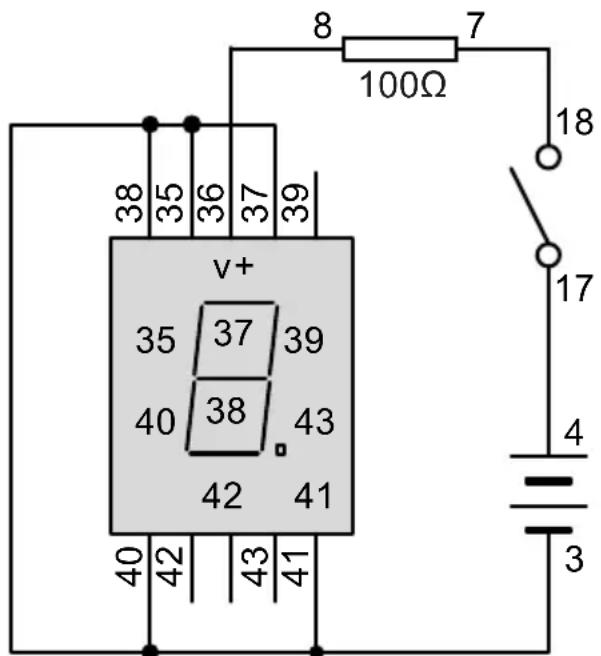

11. Digitale segment-LED die "F" weergeeft.

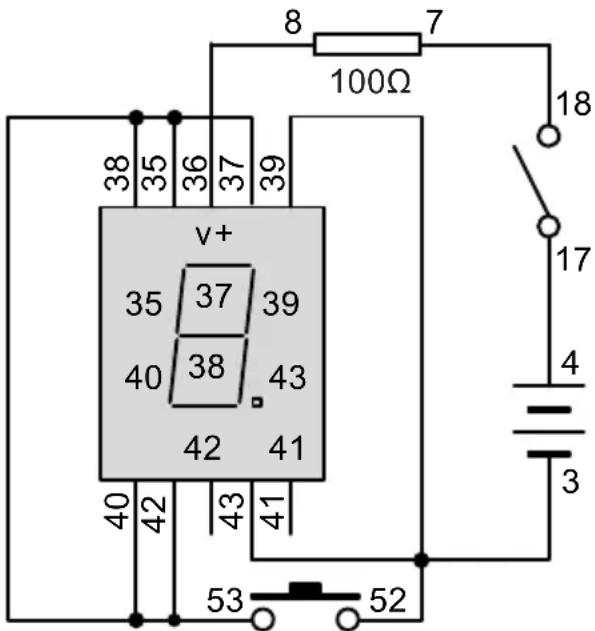

12. Digitale segment-LED schakelen:tussen "1" en "8"
13. Digitale segment-LED schakelt tessen "I", "L", "F" en "E" - " I", "L", "F" en "E".
14. Lichtregeling zeven-segment LED-display - C (Donker type)

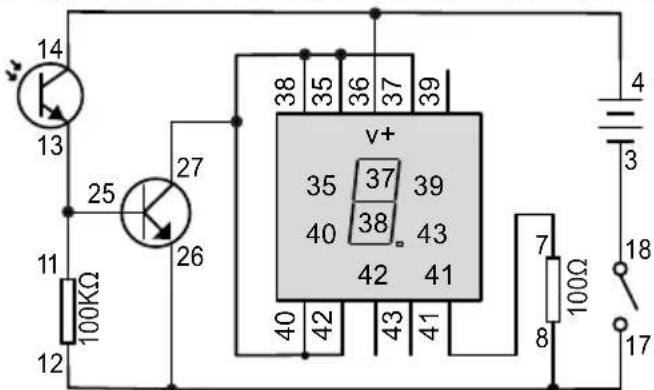

15. Lichtregeling zeven-segment LED-display - E (Lichttype)

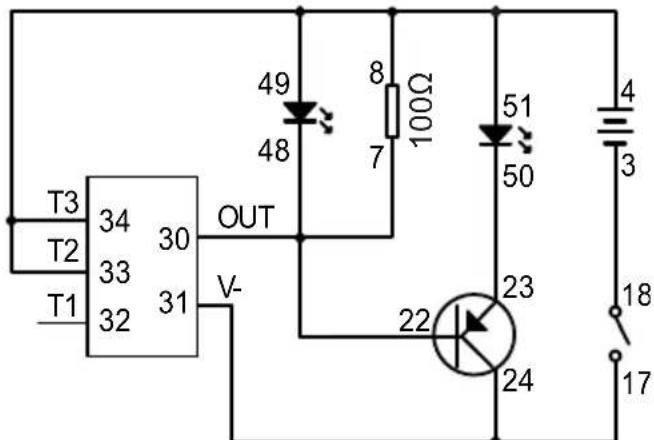

16. Knipperende LED's

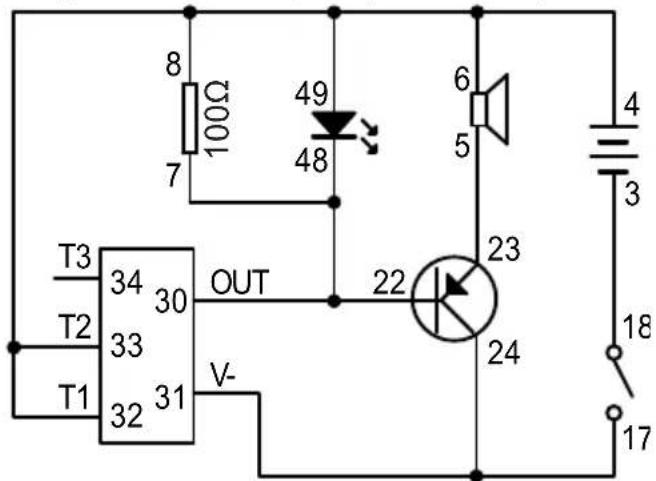

17. Hond blaft geluid met knipperende LED

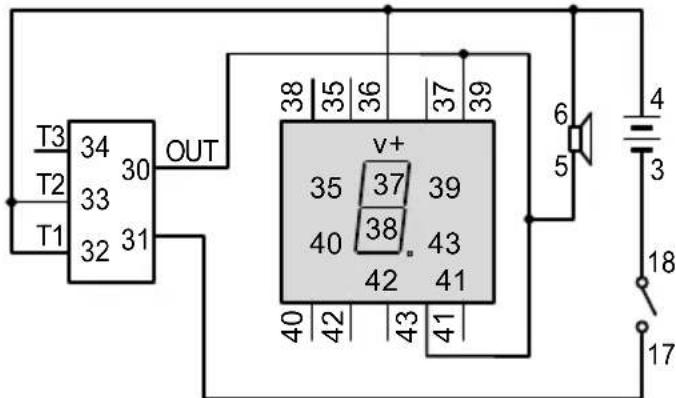

18. Hondengeblaf en knipperend cijfer "1".
19. Kraaiend geluid van haan en knipperend cijfer "2" - De haan kraait.

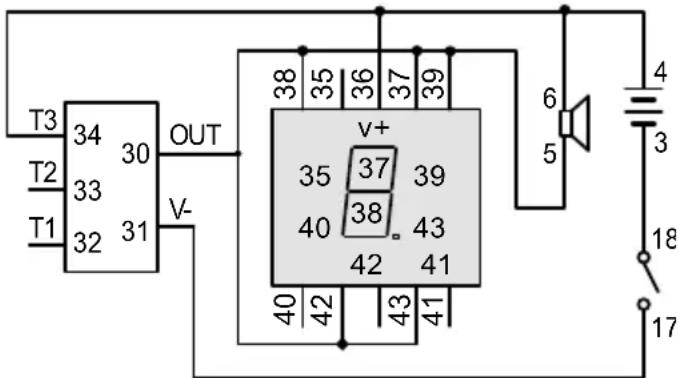

20. Kattenmiauwgeluid en knipperend cijfer "3"

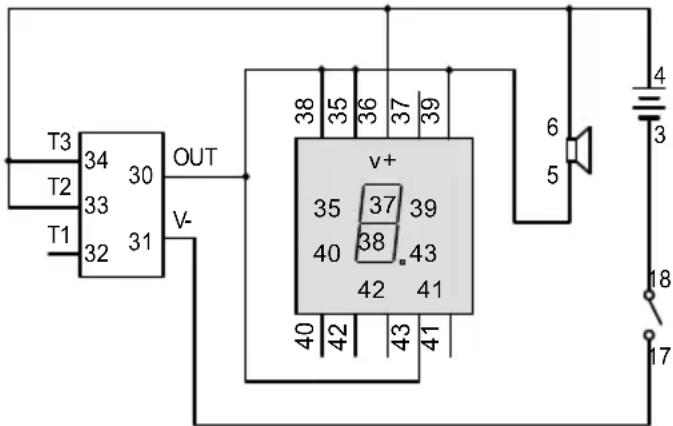

21. Hinnikend paard en knipperend cijfer "4".
22. Vogel tsjilpend geluid en knipperend cijfer "5"
23. Eendenkwaakgeluid en knipperend cijfer "6"

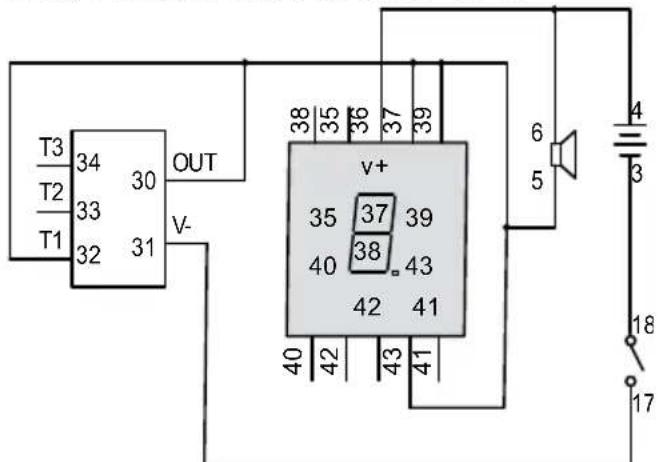

24. Schaap blaat geluid en knipperend cijfer "7"

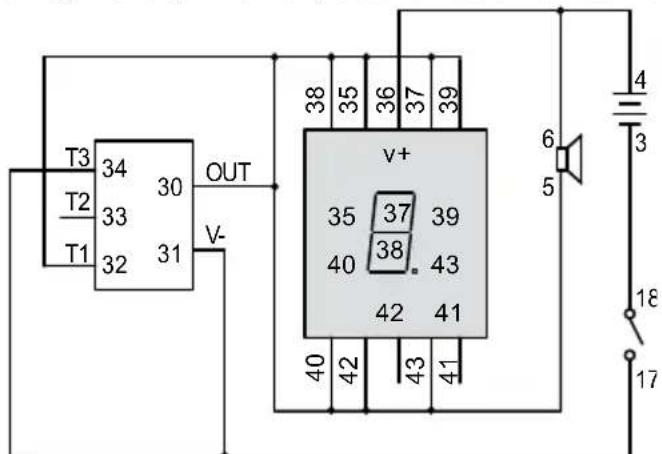

25. Koekoeksroepend geluid en knipperend cijfer "8".
26. Kikkerkwaakgeluid en knipperend cijfer "9"

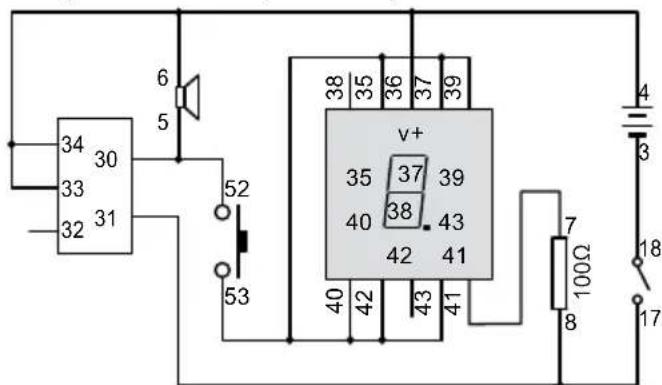

27. Handmatige bediening hinnikgeluid paard met drukknop bediening knipperend cijfer "0"
28. Magneet bediening schaap baaing geluid met knipperende LED
29. Kraaiende haan met aanraakbediening en knipperende LED

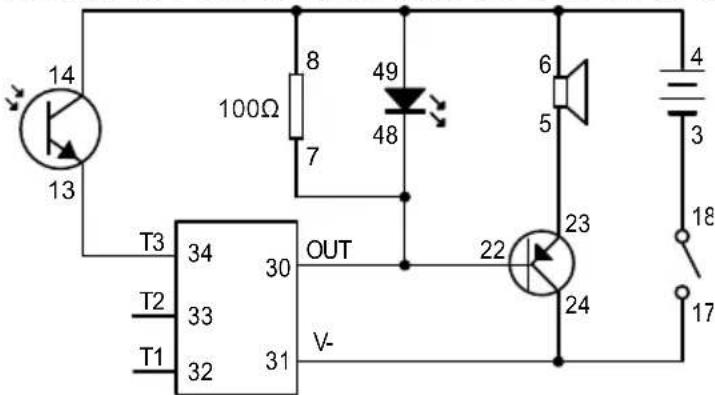

30. Light controle kat miauwen geluid met knipperende LED

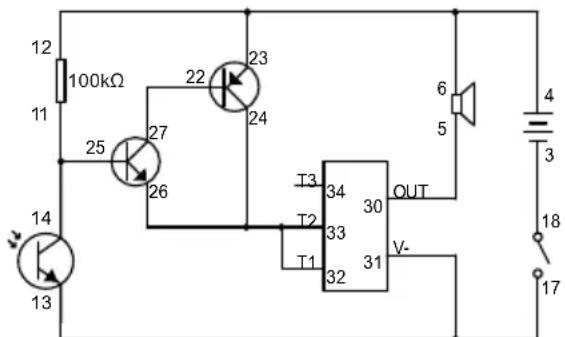

31. Duisternis geactiveerd hondengeblaf

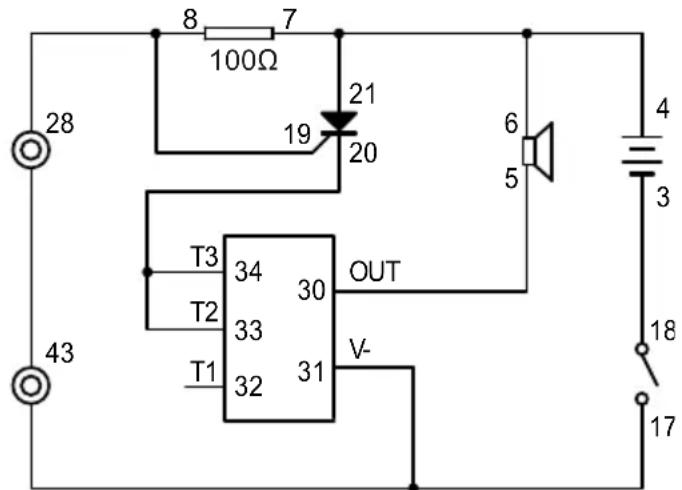

32. Beveiligingsalarm op basis van loskoppeling van bedrading

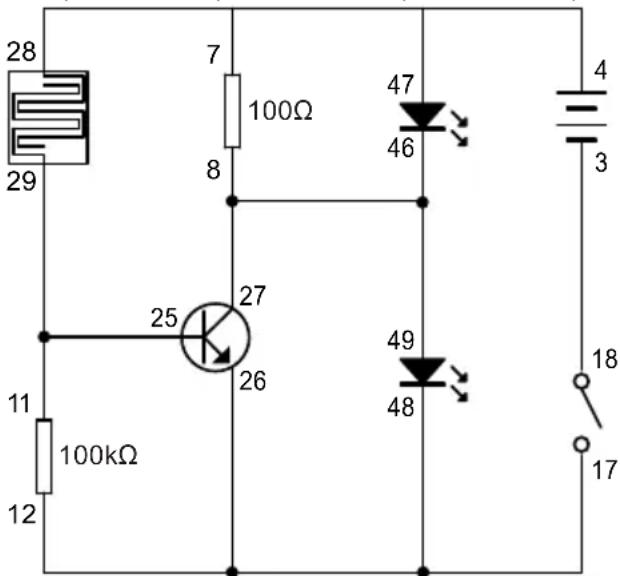

33. LED-alarm wateriveau

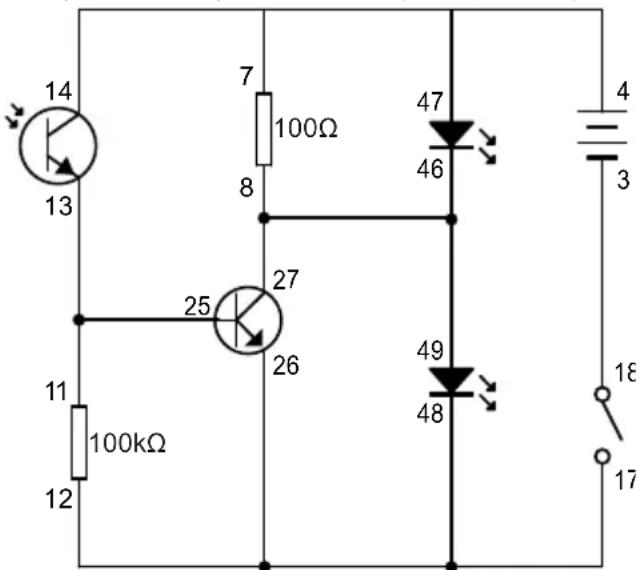

34. Indicator Lichtsterkte
35. Duisternis geactiveerd draaiend LED Licht
36. Lichtregeling draaiend LED-licht

7. Woordenlijst

Versterker - Een elektronisch circuit dat het signal versterkt dat er naartoe worden gestuurd. Deversterkende component kan een transistor, vacuumbuis of geschikt magnetisch apparatusaat zichn.

Batterij - Een energiebron. Hij bevat chemicalien die een chemische reactie ondergaan om elektriciteit te producereren wonneer een circuit worden aangesloten.

Capaciteit - Een meting van de capacititeit van een condensator om elektrische lading op te slaan.

Condensator - Een apparaat dat bestaat uit twee geleiders die worden gescheiden door een isolator. Hij is ontworpen om elektrische lading op te slaan of als filter in een circuit.

IC (Integrated Circuit) - Een Klein elektronisch apparatus gemaakt van halfgeleidermaterial dat worden gebruikt voor verzillende apparaten, waaronder microprocessors, elektronische apparatuur en auto's.

Lichtsensor - Er zijn verschillende soorten lichtsensoren. De sensor die hier worden gezruikt is een fototransistor. Wanner erlicht op valt, is deze als een schakelaar aangesloten en worden er stroom doorheen gestuurd.

Diode - Een apparaat dat in elektrische circuits worden gebrukt om een elektrische stroom in een richting te latent stromen en in omgekeerde richting te blokkeren.

Microfoon - Een apparatusat dat geluid omzet in een elektrisch signaal.

Motor - Een apparaat zet elektrische energia om in Mechanische beweging.

LED (Light Emitting Diode) - Een diode zendt Licht uit wonneer er stroom doorheen gaat.

Weerstand - Een meting van de mate waar een object een elektrische stroom gegenhoudt.

KNS130

Weerstand - Een apparaat dat is ontworpen om watstand te bezitten.

Luidspreker - Een apparaat dat elektrische signalen omzet in geluid.

Schakelaar - Een apparaat voor het openen en sluiten van de stroombron waar een circuit.

Transistor - Een halfgeleiderapparaat dat een signal versterkt en een circuit opent of sluit.

Waarheidstabel - Dit is een wiskundige tabel die worden gebruikt om de waarden van logische explicaties logisch te berekenen en als beslissingsprocedure.

Variabele freund - Een soort freund en een apparaat met instelbare freund in een elektronisch/elektrisch circuit.

Draad - Een geleider die elektriciteit geleidt. Het aansluiten van een draad is als een pad waardoor elektriciteit kan stromen.

Reed-schakelaar: Dit is een magnetische schakelaar die binnenin metalen rietjes bevat. Als er een magneeet in de buurt komt, zorgt de aantrekkingsracht ervoor dat de rietjes samenkomen. Zokommen ze met elkaar in contact en wordt het pad verbonden.

Aanraakplaat: Het is eenplaat met twee delen van geleidende oppervlakken. De twee oppervlakken zijn nicht met elkaar verbonden, maar er zit eenkleine spreet tussen. Door dekleine spreet kan er geen elektricitidoorheen stromen. Als het wordt aangeraakt door een vinger of besprenkeld met een waterdruppel, worden dekleine opening opgevuld en kan er elektricitidoorheen stromen (hoewel de waterstand vrij groot is,ondat de waterroot is).

Zoemer: Een apparaat dat een eenvoudig geluid kan produceren

SCR: Een siliciumgestuurde gelijkrichter, of SCR, is als een verkeersagent voor elektricitieit in elektronische apparaten. Hij LAST de stroom in eén richting stromen en werkdt als een poort die open en dichtGaat. Het is een special soort schakelaar die de stroom helpt regelen en ervoor zorgt dat alles soepel verloopt.

8. Batterij informatatie

Gebruik 2 × 1,5V AA-batterijen (niet meegeleverd).

Gebruik voor de Beste prestaties algtd nieuwe batterijen en verwijder de batterijen als u ze Niet gebruikt.

Batterijen moeten met de juiste polariteit worden geplaatst.

Niet-oplaadbare batterijen moot nicht worden opgeladen.

Oplaadbare batterijen mogen alleen onder toezicht van een volwassene worden opgeladen.

Oplaadbare batterijen moeten uit het spellegood worden gehaald voordat ze worden opgeladen.

Verschillende soorten batterijen of neue en gebruekte batterijen moot nicht gemengd worden.

Lege batterijen要去en uit het spelgoed worden verwijderd.

De voedingsklemmen mogen nicht worden kortgesloten.

Gebruik alleen batterijen van hetzelfde of een gelijkwaardig type.

Gooi de batterijen Niet in het vuur.

Gebruik geen oude en neue batterijen door elkaar.

Gebruik geen alkalinebatterijen, zinkkoolestbfatterijen en oplaadbare batterijen door elkaar.

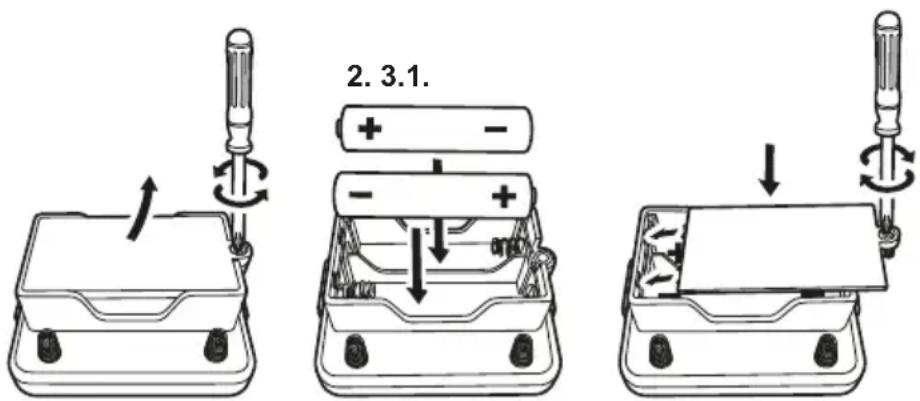

Schroef het batterijdeksel los met een schroevendraaier om de batterijen teplaatsen. Plaats de benodigde batterijen in overeenstemming met de batterijpolariteit met de + en - uiteinden in de juiste positie en schroefervolgens het batterijdeksel vast om de behuizing van het batterijcompartment te sluiten.

9. Bedrangingsvolgorde en aansluiting

Zorg ervoor dat alle draden correct+zijn aangesloten op de genummerde veerklemmen van de hoofdprintplaat zoals aangegeven in de bedradingsvolgorde van elk experiment. Buig de veerklem om en steek de blootliggende glanzende geleider van de draad in de veerklem. Zorg ervoor dat de draad goed is aangesloten op de veerklem.

Bijvoorbeeld als de bedradingsvolgorde 4-33, 1-10-32-35, 2-12 is, sluit dan een draad aan tussen veerklem 4 en 33; en sluit cervolgens een draad aan tussen veerklem 1 en 10, en een draad tussen veerklem 10 en 32, en een draad tussen veerklem 32 en 35; en sluit tenslotte een draad aan tussen veerklem 2 en 12. Dit is slechts een voorbeeld ter referentie, geen exacte circuitverbinding in het experiment.

Als het circuit Niet werkkt,(Intu de verbinding tussen de draad en de veerklem controeren of deze nicht goed is aangesloten of dat het geisoleerde plastic deel van een draad in de veerklem is gestoken.

10. Componentkenmerk

In dit experimentenpakket leer je de basistheorie van het circuit, de karakteristiek van condensator, IC (Integrated Circuit), LED (Light Emitting Diode), lichtsensor, onderstand en transistor. Je leert dat wonneer transistor en condensator samenwerken, er verschillende Licht- en geluideffecten können worden gemaatkt in verschillende circuitverbindingen.

Een condensator is een apparaat dat bestaat uit twee geleiders die worden geschaden door een isolator. Het is ontworpen om elektrische lading op te slaan of als filter in een circuit. Het is een veelgebruikt onderdeel in elektronische en elektrische circuits als energieopslagapparaat of als filterapparaat om elektronische ruis of nutteloze frequenciesignalen uit te filteren. Er zijn verschillende soorten condensatoren die ontworpen zijn voor verschillende toepassingen in elektronische en elektrische circuits.

Elektrolytische condensator Schakelsymbol

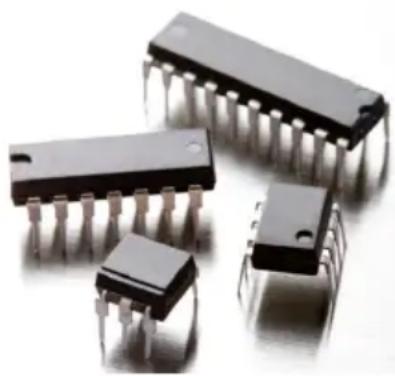

IC (Integrated Circuit) is een Klein elektronisch apparatus gemaakt van halfgeleiders en wordt gebruikt voor verschillende apparaten, waaronder microprocessors, elektronische apparatuur en auto's. IC's worden gemaakt door een groot aantal transistors in een "chip" (silicium) teplaatsen. IC's worden gemaakt door een groot aantal transistors op een "chip" (silicium) teplaatsen. Het is nu een kritische en veelgebruikte component in een groot aantal toepasseningen, van spelgoed en huishoudelijkke producten tot geavanceerde apparatuur.

Geintegreerd circuit

KNS130

LED (Light Emitting Diode) is een diode die Licht uitzendt wanner er elektrische stroom doorheen gaat. LED heeft verschillende lichtkleuren die afhangen van het soort halfgeleidende materialen dat worden gebruikt. Het is een veelgebruikt apparatus in huishoudelijkke en voertuigverlichting.

Schakelsymbol

LED (lichtemitterende diode)

Een lichtsensor is een apparaat dat reageert oplicht. Er zijn verschillende soorten lichtsensoren. Degene die hier worden gezruikt is een fototransistor. Als er geen Licht is, kan er geen elektrische stroom doorheen lopen. Daarom is het als een schakelaar die isuitgeschakeld. Wanner erlicht op valt, kan er wel elektrische stroom doorheen lopen. Het is dan als een schakelaar die wordt ingeschakeld. OpDEXe manier kan een lichtregelcircuit worden gemaakt.

Schakelsymbol

KNS130

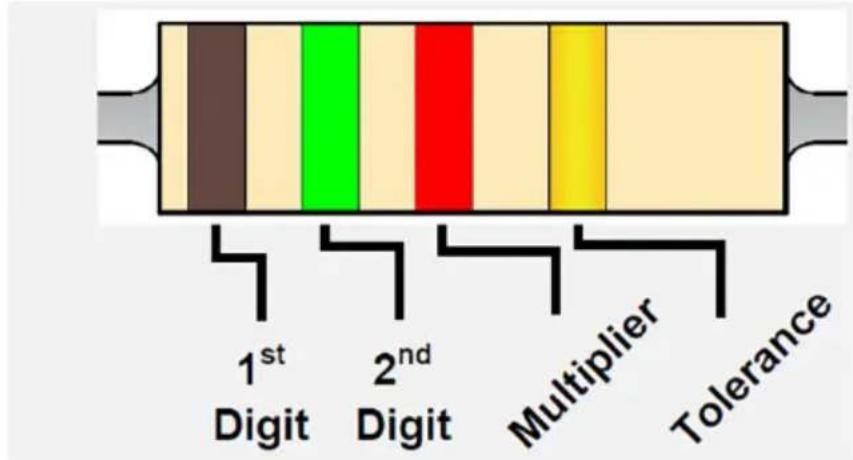

Weerstanden gebruiken verschillende kleuren ringen om de waarde (weerstand) waar te给你们. De 1e en 2e ring vertegenvoordigen het cijfer. De 3e ring vertegenvoordigt de vermenigvuldigingsfactor zoals weergegeven in de tabel. De 4e ring vertegenvoordigt de tolerantie, oftewel de nauwkeurigheid van de waarstand. Voorbeeld: De gekleurde ringen zijn bruin, rood, bruin en goud, wat staat voor een waarstand van 120 ohm, tolerantie 5% () .

Kleuridentificatiecode

Kleur 1e	2e		3rd- vermenigvuldiger	Toleranie
Zwart	0	0	x 1
Bruin	1	1	x 10
Rood	2	2	x 100
Oranje	3	3	x 1000
Geel	4	4	x 10000
Groen	5	5	x 100000
Blauw	6	6	x 1000000
Paars	7	7
Grijs	8	8
Wit	9	9
Bruin				+/- 1%
Rood				+/- 2%
Goud			x 0.1	+/- 5%
Zilver			x 0.01	+/- 10%

Transistor is een halfgeleiderapparaat dat wordt gebruikt om een signal te versterken en te openen of te sluiten in een schakeling. Er zijn twee soorten transistors, namelijk NPN en PNP, met een vergelijkbaar circuitsymbol. De transistor is een fondamenteel apparaat dat veel wordt gebruikt in moderne elektronische apparatusur. Het heeft de snelste reactie en nauwkeurige werkung als versterker en schakelapparaat, en kan fungeren als een afzonderlijk apparaat / component of als onderdeel van IC (Integrated Circuit). IC's bestaanuiteer dan duizend tot miljoen transistors.

Transistor

NPN

PNP
Schakelsymbol

Als je bovenstaande informatatie al hebt gelezen eneer wilt weten over elektrische schakelingen en hoe nuttig de componenten konnen zich, laten we dan de volgende experimenten uitvoeren.

KNS130

De motor is een apparaat dat roterende beweging produeert wanner er elektricitit wordt geeverd. Naar analogie is de batterij als een pomp die water door de palen (draden) pomp. Wanner een stroomkring is aangesloten, kan er elektricitit doorheen stromen. De elektricitit die stroom wordt een stroom genoemd. Een stroom is de stroom van elektrische ladingen. De hoeveelheid stroom is de hoeveelheid elektrische lading die in een seonde door de draad stroomt.

Een andere veelgebruekte term over elektriciteit is spanning. Spanning verwijst maar de elektrische energia per eenheid lading. Het is de elektrische energia die elke hoeveelheid elektrische lading per eenheid met zich meedraagt.

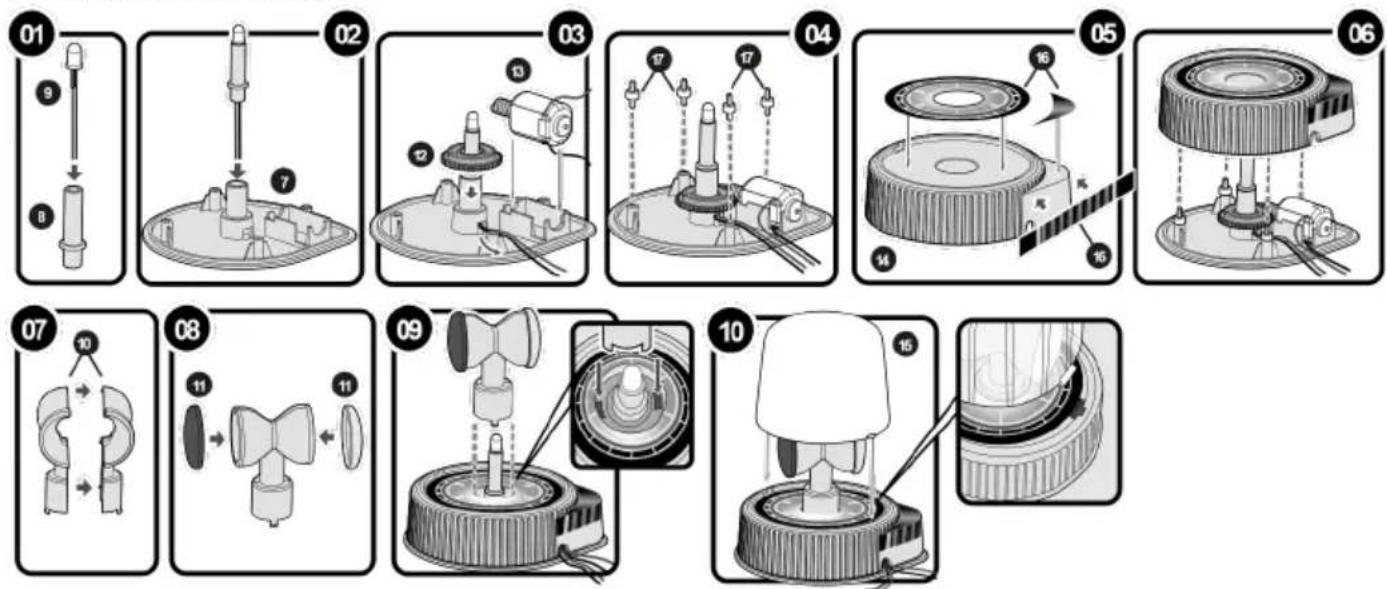

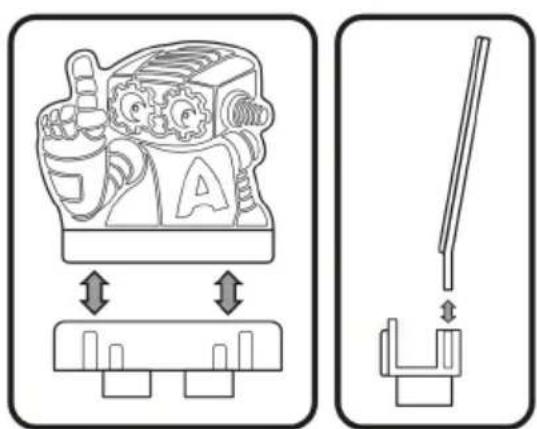

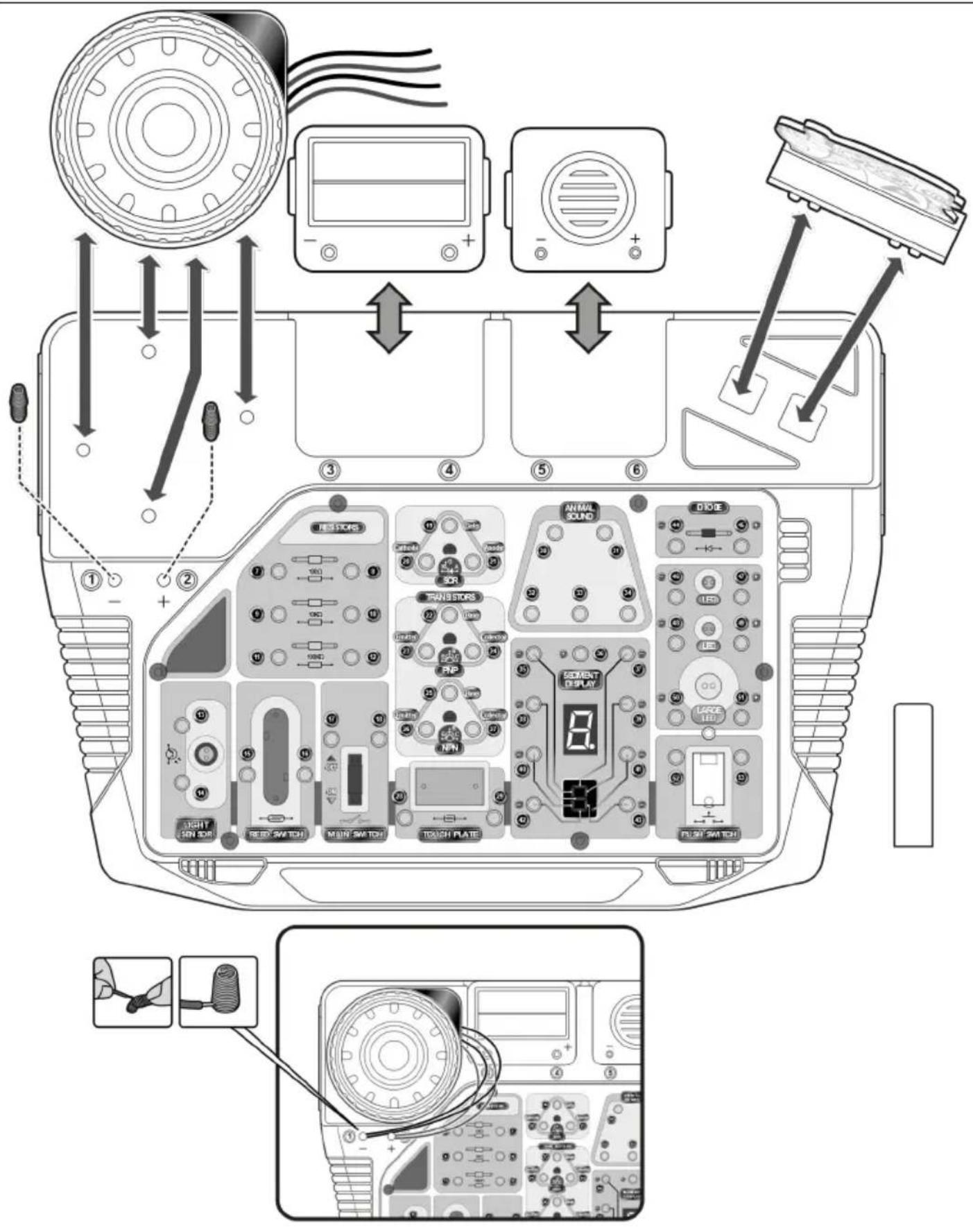

11. monteren

Ronddraaiend LED-lampje:

KNS130

KNS130

12. Experimenten

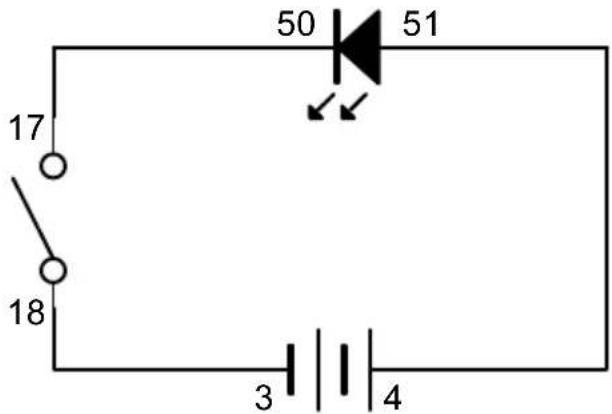

12.1 Eenvoudig LED-circuit

Bedrangingsvolgorde 4-51,50-17,18-3

Voltooi alle bedrangdsaansluitingen zoals aangegeven in de volgorde. Door AAN te schakelen, gaat de LED branden. Bij uitschakelen gaat de LED UIT.

Je kunt zich een andere LED gezbruiken. Kijk gewoon maar het schakelschema en sluit een andere LED op bezelfde manier aan. Haal alleen Niet de +ve en -ve pool door elkaar. Anders gaat de LED nicht branden.

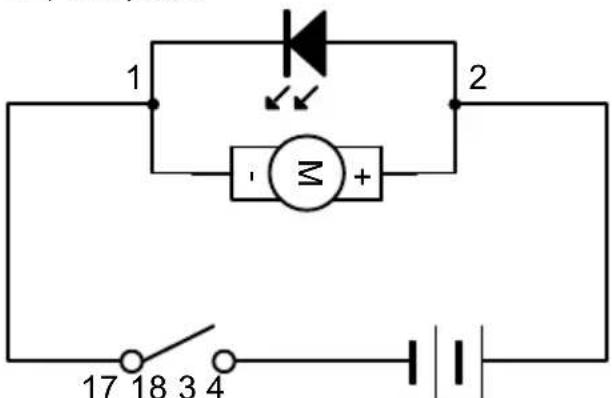

12.2 Draaiend LED Licht

Bedrangingsvolgorde 4-2,1-17,18-3

Voltooi alle bedrangdsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. De draaiende LED zar oplichten en draaien!

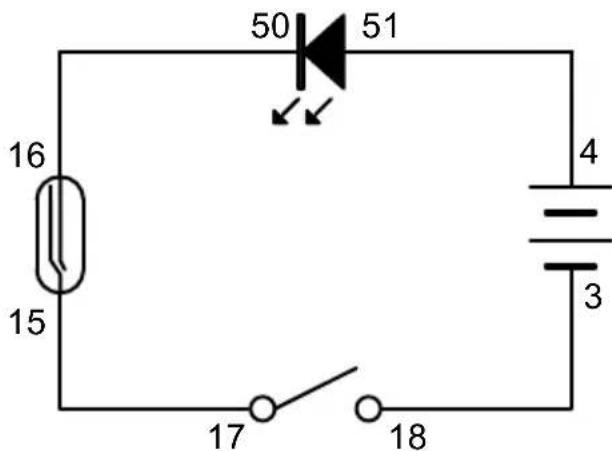

12.3 Functie van de reed-schakelaar

Bedradingsvolgorde 4-51,50-16,15-17,18-3

KNS130

Voltooi alle bedravingsaansluitingen zoals aangegeven in de volgorde. Schakel de hoofdschakelaar in. Ga\ aar de reed-schakelaar met de magnetische pool. De LED gaat branden als het circuit is aangesloten.
Als je de magnetische pool weghaalt, worden het circuit uitgeschakeld en gaat de LED uit.

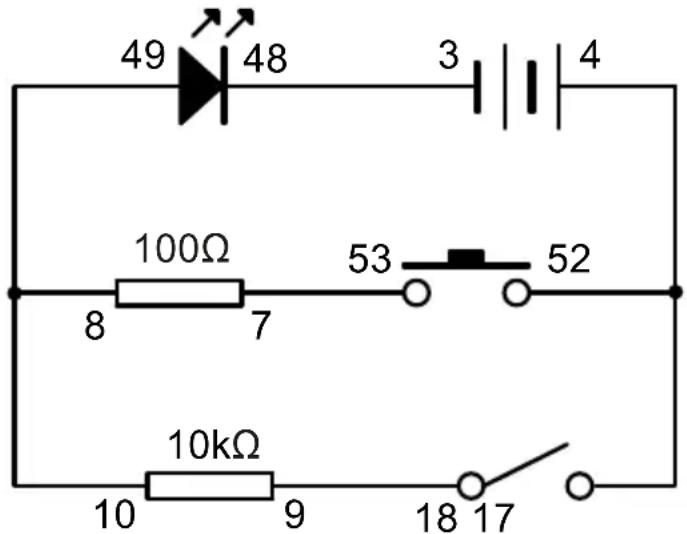

12.4 Demonstratie van onderstand en stroom

Bedravingsvolgorde

48-3, 4-52-17, 18-9, 10-49-8, 7-53

Voltooi alle bedravingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. De LED zar zwak oplichten. Zet de hoofdschakelaar uit om hem uit te schakelen. Druk nu op de drukschakelaar. De LED zar feller gaan branden. Dit komt odomat het pad van de hoofdschakelaar een waarstand met een grotere watstand heeft. De stroom door dit pad zar dlus minder zichn, waardoor de LED minder fel zar branden. Aan de andere kant heeft het pad van de drukschakelaar een watstand met een Kleinere watstand. De stroom door dit pad zar dlus groter zichn en de LED zar helderde zichn.

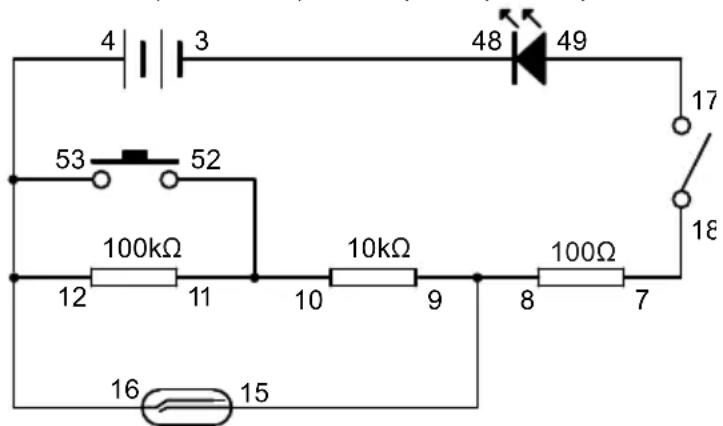

12.5 Weerstanden in serie

Bedrangingsvolgorde

4-12-16-53, 52-11-10, 9-15-8, 7-18, 17-49, 48-3

Voltooi alle bedrangnsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. De elektrische stroom van de batterijen要去 door 3 waarstanden en.daarom za de LED heel zwak of helemaal Niet oplichten.Druk op de drukschakelaar.Deze keer要去 de stroom slechts door 2 waarstanden,waardoor de LED heldder der oplicht dan voorheen.Gaaar de reed-schakelaar met de magnetische pool.Deze keer要去 de stroom door slechts 1 waarstand, zodat de LED nog feller oplicht. Naar analogie is een waterdstand als een obstakel.Hoe minder obstakels er in het circuit zichn,hoeeer stroom er doorheen kan stromen.

12.6 Weerstanden in parallelschakeling

Bedrangingsvolgorde

Voltooi alle bedrangingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. De elektrische stroom van de batterijen gaat door de watertstand van 100K om de LED te latent oplichten. De LED zar heel zwak of helemaal Niet oplichten. Druk op de drukschakelaar. Nu is er nog een pad beschikbaar. Hoewel er een watertstand van 10K in dit pad zit, is dit nog steeds een extra pad waar de stroom doorheen kan lopen. Daarom zar er Meer stroom door de LED lopen en zar deze feller gaan branden! Maak de drukschakelaar Niet los. Open de reed-schakelaar met de magnetische pool. Nu is er nog een extra pad beschikbaar! Er zichn nu in totaal 3 pauden waar de stroom doorheen kan lopen en dus zar de LED holder gaan branden! Hoewel er deze keer ook 3 watertanden in het circuit zitten,.gaat de LED holder branden. De watertenden zijn parallel geschakeld, dus dit geeft een ander resultaat.

12.7 Functie van de aanraakplaat

Bedrangsvolgorde

Voltooi alle bedrangdsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Maak je vinger vochtig met water en raak de aanraakplaat aan. De LED zar heel zwak oplichten. Dit geeft aan dat water een grote wonderstand heeft en er dus maar een Klein beetje elektrische stroom door kan. Als je een druppel zout water op het aanraakplaatje doet, gaat de LED feller branden! Dit komt omdat zout water een betere geleider is dan gewoon water en er dus meer stroom door kan.

12.8 Een eenvoudige demonstratie van een functie van de PNP-transistor

Bedrangingsvolgorde

Voltooi alle bedradingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Maak je vinger vochtig met water en raak de aanraakplaat aan. Doordat er maar heel weinig elektrische stroom door de aanraakplaat loopt (zoals in het LASTe experiment te zien was), gaat de LED fel branden! Dat komt odomat in deze schakeling de PNP-transistor de母公司 voort waar de LED is en de aanraakplaat alleen fungeert als schakelaar om de poort te openen! Wanner het bovenste deel van de schakeling Niet is aangesloten, loopt er geen stroom door de "Emitter"aar de "Base" van de transistor. De poort van de "Emitter"aar de "Collector"is dus gesloten. Wanner je de aanraakplaat aanraakt, wordt het bovenste circuit aangesloten; er.gaat een heel Klein beetje stroom door de "Emitter"aar de "Base" en dan worden de poort van de "Emitter"aar de "Collector" geoppend! Elektrische stroom van de batterij kan dan door de transistor waar de LED stromen en daardoor za del LED holder oplichten!

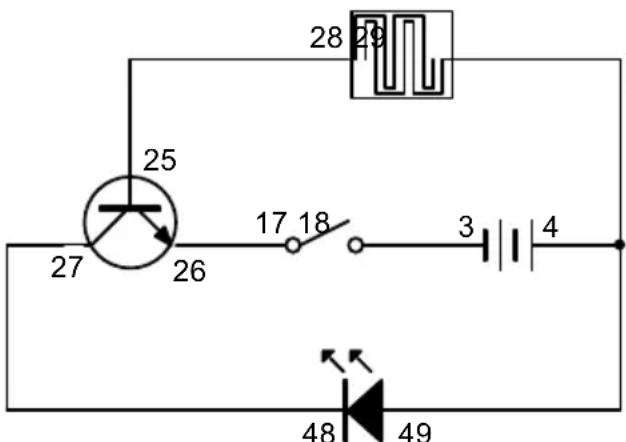

12.9 Een eenvoudige demonstratie van de functie van de NPN-transistor

Bedrangingsvolgorde

28-25, 26-17, 18-3, 4-29-49, 48-27

Voltooi alle bedravingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Raak de aanraakplaat aan. Doordat er maar heel weinig elektrische stroom door de aanraakplaat loopt (zoals in het LASTe experiment te zien was), gaat de LED fel branden! Dit is ongeveer hetzelfde als bij de PNP-transistor. Alleen+zijn de polariteiten van de transistor omgekeerd.

KNS130

12.10 Twee LED's in parallelle aansluiting

Bedrangsvolgorde

Voltooi alle bedrangdsaansluitingen zoals aangegeven in de volgorde. Door AAN te schakelen, gaan beside LED's branden. Bij het uitschakelen gaan beiden LED's UIT.

12.11 Drie LED's in parallelle aansluting

Bedrangsdvolgorde

Voltooi alle bedrangdsaansluitingen zoals aangegeven in de volgorde. Bij het inschakelen gaan drie LED's branden. Bij het uitschakelen gaan alle drie de LED's UIT.

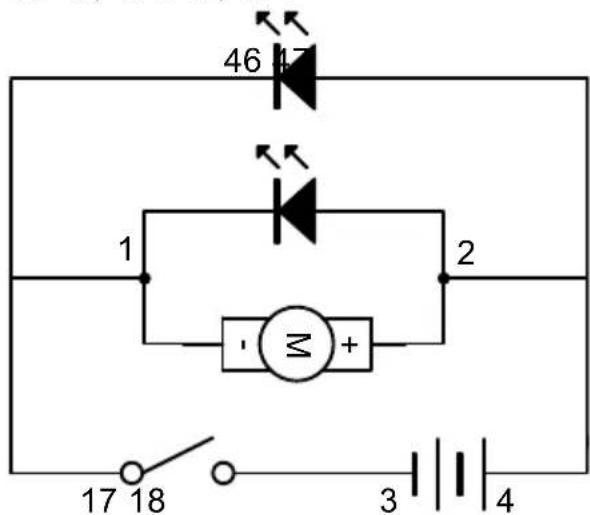

12.12 LED en draaiende LED met=eén schakelaar

Bedrangsvolgorde

4-2-47, 46-1-17, 18-3

V.01-01/02/2024 46 ©Velleman nv

KNS130

Voltooi alle bedravingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. De LED za oplichten en het draaiende LED-lampje za branden. Als je de hoofdschakelaar uitschakelt, ziche beiden apparaten tegelijk UIT.

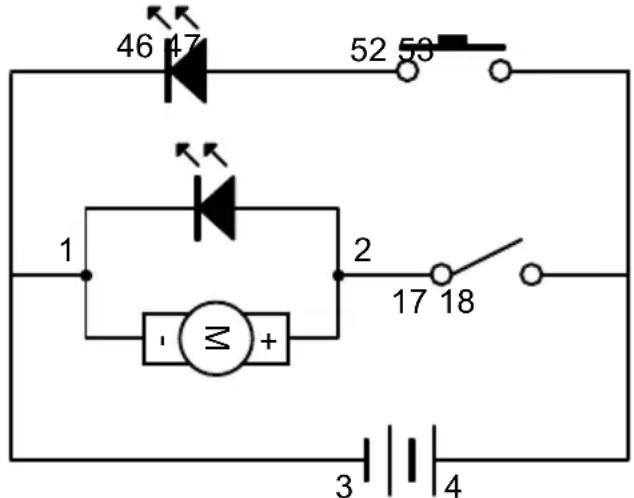

12.13 LED en draaiende LED met afzonderlijke schakelaars

Bedrangingsvolgorde

4-18-53, 17-2, 52-47, 46-1-3

Voltooi alle bedrangingsverbindingen zoals aangegeven in de volgorde. Als je de hoofdschakelaar inschakelt, brandt de draaiende LED. Als je op de drukschakelaar drukt, gaat de LED branden. Ze worden aangestuurd doorAPE schakelaars zodat je ze afzonderlijk aan en uit kunt zetten.

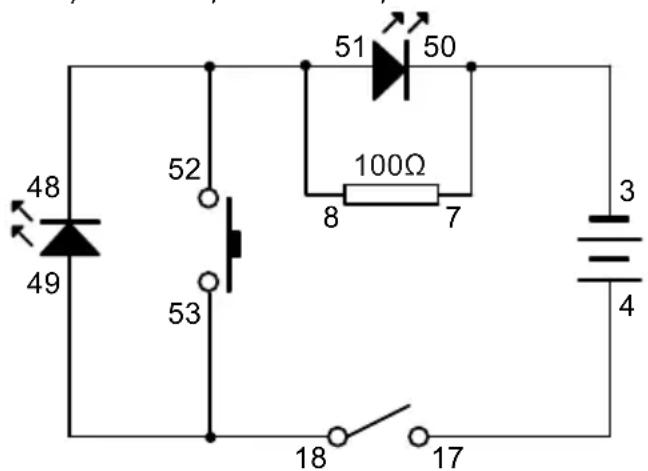

12.14 Basisschakeling van LED

Bedrangingsvolgorde

4-17, 18-49-53, 52-48-51-8, 7-50-3

Voltooi alle bedravingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Je zult zich dat dekleine LED gaat branden, maar de grote LED Niet. Als je op de drukschakelaar drukt, zul je zich dat de grote LED gaat branden maar dekleine LED worden uitgeschakeld.

KNS130

12.15 Spinning LED-licht in vooraf circuit werkig van LED's

Bedravingsvolgorde

4-17, 18-49-53-16, 15-48-51-8, 7-50-52-2, 1-3

Voltooi alle bedravingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Je zult zich dat de blauwe LED要去 branden, maar de andere LED's Niet. Wanner je de reed-schakelaar met de magnetische pool opent, za de blauwe LED uit+zijn en za nu alleen de gele LED oplichten. Druk op de drukschakelaar. Deze keer za alleen de draaiende LED branden!

12.16 LED's Combinatie

Bedravingsvolgorde

4-52-51, 50-16-48, 49-53-47, 46-15-17, 18-3

Voltooi alle bedravingsaansluitingen zoals aangegeven in de volgorde. Schakel de hoofdschakelaar in. Het indrukken van de drukschakelaar of het openen van de reed-schakelaar met de magnetische pool, of beiden tegelijk, leidt tot verschillende LED-prestaties!

KNS130

12.17 Functie van een diode

Bedravingsvolgorde

4-18, 17-45, 44-2, 1-3

Voltooi alle bedradingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. De motor.gaat draaien. Als je de aansluitpolariteit van de diode omkeert door de bedrading een beetje anders aan te sluiten, 17 aansluten op 44 en 2 aansluten op 45, dan zul je dit keer merken dat de schakeling Niet werkt. Dit komt doordat de diode geen stroom in omgekeerde richting doorlaat. Daarom werkt de schakeling.Deze keer nicht.

12.18 Een eenvoudige demonstratie van de lichtsensor

Bedravingsvolgorde

4-14, 13-49, 48-17, 18-3

Voltooi alle bedrangsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Je zult merken dat de LED heel zwak oplicht. Dit geeft aan dat er slechts een zeerkleine hoeveelheid stroom doorheen loopt. Dit hangt af van de intensiteit van het Licht dat op de lichtsensor valt. Als je dit experiment op een donkere plek uitvoert, kan het zijn dat de LED hebemaal Niet oplicht. Als je een zaklamp gebruikt om op de lichtsensor te schijnen, kun je zien dat de LED holder oplicht. Dit komt doordat er bij meer Licht更是 stroom door de lichtsensor kan stromen om de LED te latent oplichten.

KNS130

12.19 Een praktisch voorbeeld: Lichtgestuurde LED

Bedrangsvolgorde

Voltooi alle bedradingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Deze keer zal de LED, zichs bij eenkleine hoeveelheid Licht, helder oplichten! Dat komt odomat in deze schakeling de PNP-transistor de母公司 voort aan de LED is, en de lichtsensor alleen fungeert als schakelaar om de poort te openen! Wanner het bovenste deel van de schakeling nicht is aangesloten, loopt er geen stroom door de "Emitter" maar de "Base" van de transistor. De poort van de "Emitter" maar de "Collector" is dus gesloten. Wanner erlicht op de lichtsensor valt, worden het bovenste circuit aangesloten; er gaat een heel Klein beetje stroom door de "Emitter" maar de "Base", en dan worden de poort van de "Emitter" maar de "Collector" geopend! Elektrische stroom van de batterij kan dan door de transistor waar de LED stromen, en daardoor zal de LED holder oplichten! Deze schakeling maakt van de lichtsensor een gevoelige schakelaar die Licht detecteert.

12.20 Een praktisch voorbeeld: Door duisternis geactiveerde LED

Bedrangsvolgorde

4-14-23, 22-13-12, 24-49, 48-11-17, 18-3

Voltooi alle bedradingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Als je je in een kamer met felicht bevindt, za de LED nicht branden. Als je de lichtsensor afdekrt, gaat de LED branden. Dit betekent dat de LED worden ingeschakeld door duisternis in plaats van Licht!

12.21 Demonstratie van een eenvoudige functie van SCR

Bedravingsvolgorde

21-50, 51-4-10, 9-53, 52-19, 20-17, 18-3

Voltooi alle bedradingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Er gebeurt niets. Druk verwolgens op de drukschakelaar zonder deze los te lately. Het bovenste deel van het circuit is aangesloten en dus kan er stroom vloeien door de gate (G) en kathode (K) van de SCR omdat het een volledig circuit is. Dit is als het openen van de poort van de SCR. En de hoofdstroom kan door de anode (A) en de kathode (K) stromen, waardoor de LED oplicht. Laat de drukschakelaar los. De LED blijft nog steeds branden! Dit komt odomat de "poort" al geopend is door de beginstroom van het bovenste circuit en waarom zal de hoofdstroom door de SCR blijven stromen. Als je de LED wilt uitschakelen, moet je dus de hoofdschakelaar uitschakelen.

12.22 Een praktisch voorbeeld van SCR

Bedravingsvolgorde

Voltooi alle bedradingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Er gebeurt niets. Als er een druppel water op de aanraakplaat valt, gaat de LED branden. Zelfs als de aanraakplaat daarna is opgedroogd, blijft de LED branden odomat de poort van de SCR is geopend. Op basis van dit principe kun je een monitor instellen die aangeeft of het getij ooit een bepalde hoogte heeft bereikt, of er regen is geallen in deperiode dat je vanuis bent voor een uitstapje, of dat er ooit iets nat is geworden .... enz.

KNS130

12.23 Digitale segment-LED die "1" weergeeft

Bedravingsvolgorde

Voltooi alle bedradingsaansluitingen zoals aangegeven in de volgorde. Bij het inschakelen van ON za de LED van het digitale segment "1" weergeven.

12.24 Digitale segment-LED die "2" weergeeft

Bedravingsvolgorde

4-17, 18-7, 8-36, 3-37-38-39-40-42

Voltooi alle bedrangdsaansluitingen zoals aangegeven in de volgorde. Bij het inschakelen van ON za de LED van het digitale segment "2" weergeven.

KNS130

12.25 Digitale segment-LED die "8" weergeeft

Bedravingsvolgorde

4-17, 18-7, 8-36, 3-35-37-38-39-40-42-43

Voltooi alle bedravingsaansluitingen zoals aangegeven in de volgorde. Bij het inschakelen van ON za de LED van het digitale segment "8" weergeven.

12.26 Digitale segment-LED die "F" weergeeft.

Bedrangingsvolgorde

4-17, 18-7, 8-36, 3-35-37-38-40-41

Voltooi alle bedrangdsaansluitingen zoals aangegeven in de volgorde. Bij het inschakelen van ON za de LED van het digitale segment "F." weergeven.

12.27 Digitale segment-LED schakelen:tussen "1" en "8"

Bedravingsvolgorde

4-17, 18-7, 8-36, 3-39-43-52, 53-35-37-38-40-42

Voltooi alle bedravingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. De LED van het digitale segment geeft "1" wee. Door op de drukschakelaar te drukken, geeft de LED van het digitale segment "8" wee.

12.28 Digitale segment-LED schakelen:tussen "I", "L", "F" en "E"

Bedradingsvolgorde

Voltooi alle bedravingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. De LED van het digitale segment geeft "I" wee. Als je de reed-schakelaar met de magnetische pool opent, geeft de LED van het digitale segment "L" wee; of als je de drukschakelaar indrukt, geeft de LED van het digitale segment "F" wee. En als je beiden schakelaars tegelijkkertijd activeert, worden er "E" weergegeben.

KNS130

12.29 Lichtregeling zeven-segment LED-display - C (Donker type)

Bedrangsdvolgorde

Voltooi alle bedravingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Als er voldoende Licht in de kamer is, gaat alleen de voedingsindicator op het display branden. Dek de lichtsensor af en het display toont letter C. Als je de lichtsensor afdekt, verwijnt de letter C..

12.30 Lichtregeling zeven-segment LED-display - E (Lichttype)

Bedrangingsvolgorde

3-18, 41-7, 17-26-12-8, 11-13-25, 4-36-14, 27-35-38-37-40-42

Voltooi alle bedradingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Vervolgens gaat de voedingsindicator branden en verschijnt de letter E op het display. Als je de lichtsensor afdek, gaat alleen het voedingslampje branden op het display. Als je de lichtsensor afdek, gaat letter E weer branden.

12.31 Knipperende LED's

Bedrangingsvolgorde

3-18, 8-4-51-49-33-34, 50-23, 7-22-30-48, 17-24-31

Voltooi alle bedravingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan.

Vervolgens gaan de LED's knipperen.

V.01-01/02/2024 55 ©Velleman nv

KNS130

12.32 Hondengeblaf met knipperende LED

Bedrangingsvolgorde

3-18,4-6-8-32-33-49,5-23,7-22-30-48,17-24-31

Voltooi alle bedrangdsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. De luidspreker produeert een blaffend hondengeluid en de LED knippert op het ritme ervan.

12.33 Hondengeblaf en knipperend cijfer "1".

Bedravingsvolgorde

3-18,4-6-36-32-33,17-31,30-39-43-5

Voltooi alle bedrading zoals aangegeven in de volgorde. Als u de luidspreker inschakelt, produeert deze een blaffend hondengeluid. Op het scherm verschijnt ook het cijfer "1" en het knippert op het ritme ervan.

12.34 Kraaiend haangeluid en knipperend cijfer "2"

Bedravingsvolgorde

Voltooi alle bedrading zoals aangegeven in de volgorde. Als u de luidspreker inschakelt, produeert hij een haangekraai. Op het scherm verschijnt ook het cijfer "2" en het knippert op het ritme ervan.

12.35 Kattenmiauwend geluid en knipperend cijfer "3"

Bedrangsvolgorde

3-18, 4-6-36-34, 17-31, 30-37-39-38-42-43-5

Voltooi alle bedrading zoals aangegeven in de volgorde. Als u de luidspreker inschakelt, produeert hij een miauwend kattengeluid. Op het scherm verschijnt ook het cijfer "3" en knippert op het ritme ervan.

12.36 Paardengehinnik en knipperend cijfer "4"

Bedrangingsvolgorde

3-18, 4-36-33-34-6, 17-31, 30-35-38-39-43-5

Voltooi alle bedrading zoals aangegeven in de volgorde. Als de luidspreker worden ingeschakeld, produceert hij een hinnikend paardengeluid. Op het scherm verschijnt ook het cijfer "4" en het knippert op het ritme ervan.

12.37 Vogelgeluid en knipperend cijfer "5".

Bedrangsdvolgorde

Voltooi alle aansluitingen zoals aangegeven in de volgorde. Als u de luidspreker inschakelt, za deze een vogelgeluid produceren. Op het scherm verschijnt ook het cijfer "5" en het knippert op het ritme ervan.

12.38 Eendenkwaakgeluid en knipperend cijfer "6"

Bedrangingsvolgorde

KNS130

3-18,4-6-36-33,17-31,5-30-32-35-37-38-40-42-43

Voltooi alle bedrading zoals aangegeven in de volgorde. Als u de luidspreker inschakelt, produeert deze een eendenkwaakgeluid. Op het scherm verschijnt ook het cijfer "6" en het knippert op het ritme ervan.

12.39 Schapengejank en knipperend cijfer "7"

Bedrangingsvolgorde

3-18,4-6-36,17-31,5-30-32-37-39-43

Voltooi alle bedrading zoals aangegeven in de volgorde. Als u de luidspreker inschakelt, za alles schaapachtig geluid produceren. Op het scherm verschijnt ook het cijfer "7" en het knippert op het ritme ervan.

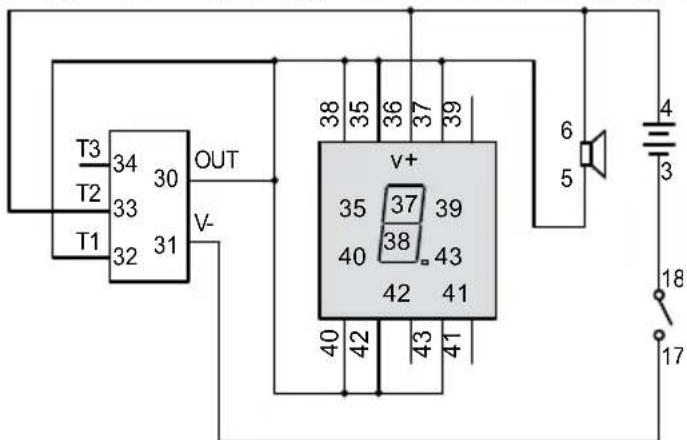

12.40 Koekkoeksroepgeluid en knipperend cijfer "8"

Bedrangingsvolgorde

3-18,4-6-36,17-31-34,5-30-32-35-37-38-39-40-42-43

Voltooi alle bedrading zoals aangegeven in de volgorde. Als u de luidspreker inschakelt, za deze een koekoeksroep produceren. Het display geeft ook het cijfer "8" wee en knippert op het ritme ervan.

KNS130

12.41 Kikkerkwaakgeluid en knipperend cijfer "9"

Bedrangingsvolgorde

Voltooi alle bedrading zoals aangegeven in de volgorde. Als u de luidspreker inschakelt, za deze een kikkerkwaakgeluid produceren. Op het scherm verschijnt ook het cijfer "9" en het knippert op het ritme ervan.

12.42 Handmatige bediening hinnikend paard met drukschakelaar controle knipperend cijfer "0".

Bedrangingsvolgorde

3-18,4-6-36-34-33,5-30-52,53-40-42-43-35-37-39,41-7,8-31-17

Voltooi alle bedrading zoals aangegeven in de volgorde. Als u de luidspreker inschakelt, produeert deze een hinnikend paardengeluid en Licht de punt in de rechterbenedenhoek van het scherm op. Als u verwolgens op de drukschakelaar drukt zonder deze los te lately,licht het cijfer 0 op en knippert op het ritme van het paardengehinnik.

KNS130

12.43 Magnetobesturing schaap baaing geluid met knipperende LED

Bedravingsvolgorde

Voltooi alle bedrangdsaansluitingen zoals aangegeven in de volgorde. Schakel de hoofdschakelaar in. Open de reed-schakelaar met de magnetische pool. De luidspreker produeert een schaapgeluid en de LED knippert op het ritme van het schaapgeluid.

12.44 Kraaiende haan met aanraakbediening en knipperende LED

Bedrangingsvolgorde

Voltooi alle bedradingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Raak met uw vinger de aanraakplaat aan. De luidspreker za een haangekraai produceren en de LED za knipperen op het ritme ervan. Let op: als er geen reactie is,要去 u möglichk uw vinger dampen en het opnieuw proberen.

12.45 Lichtregelend kattenmiauwgeluid met knipperende LED

Bedravingsvolgorde

5-23, 22-48-7-30, 31-24-17, 18-3, 4-6-8-49-14, 13-34

Voltooi alle bedradingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Wanner erlicht op de lichtsensor schijnt, za de luidspreker een kattenmiauwgeluid produceren en za de LED knipperen op het ritme ervan.

V.01-01/02/2024 60 ©Velleman nv

12.46 Door duisternis geactiveerd hondengeblaf

Bedrangingsvolgorde

3-18, 4-6-23-12, 5-30, 17-31-13, 24-26-33-32, 22-27, 11-14-25

Voltooi alle bedrangisverbindingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan en bedek de lichtsensor volledig. Dan hare je hondengeblaf uit de luidspreker komen. Als u de lichtsensor weer verwijdert, stopt het geblaf van de hond.

12.47 Beveiligingsalarm gebaseerd op loskoppeling van bedrading

Bedrangingsvolgorde

3-18, 17-43-31, 30-5, 4-6-21-7, 8-28-19, 20-33-34, 28-43

Voltooi alle bedrangingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Er gebeurt niets. Als je cervolgens de draad losmaakt die veer 28 met veer 43 verbindt, produeert de luidspreker een hinnikend paardengeluid! Deze schakeling kan worden gebruikt als alarmsystemm. Als er bijvoorbeeld iemand op het alarmsnoer valt, zal het paardengehinnik je waarschuwen voor een indringer!

KNS130

12.48 Waterniveau LED alarm

Bedravingsvolgorde

3-18,4-7-28-47,17-48-12-26,8-27-49-46,11-29-25

Voltooi alle bedradingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Laat een druppel water op de aanraakplaat vallen. Vervolgens gaat de meerkleurige LED branden en dooft de blauwe LED. Veeg het water van de aanraakplaat. Vervolgens gaat de blauwe LED branden en dooft de meerkleurige LED.

Dit principe kan worden gebruikt voor waterpeilwaarschuwing. Plaats een soortgelijk circuit op deplaats waar het waterpeil moet worden bewaakt. Als het waterniveau boven het waarschuwingsniveau komt, gaat de meerkleurige LED branden en dooft de blauwe LED. Als het waterniveau onder het waarschuwingsniveau komt, dooft demeerkleurige LED en gaat de blauwe LED branden.

12.49 Lichtintensiteitsindicator

Bedravingsvolgorde

3-18,4-7-14-47,17-12-26-48,8-27-46-49,11-13-25

Voltooi alle bedrangingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Als erlicht op de lichtsensor schijnt, gaat de meerkleurige LED branden, maar de blauwe LED Niet. Dek de lichtsensor volledig af. Omdat er geenlicht op schijnt, dooft demeerkleuren-LED en gaat de blauwe LED branden. Als er niets op de lichtsensor valt, gaat demeerkleuren-LED branden en dooft de blauwe LED wee. Dit kan worden gezruikt als Lichtintensiteitsindicator.

12.50 Door duisternis geactiveerd draaiend LED-licht

Bedravingsvolgorde

V. 01 - 01/02/2024 62 ©Velleman nv

KNS130

3-18, 4-23-12, 26-17-1-13, 24-2, 22-27, 11-14-25

Voltooi alle bedravingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan. Dek de lichtsensor af en het draaiende lampje gaat branden. Maak de lichtsensor los en het draaiende lampje gaatuit.

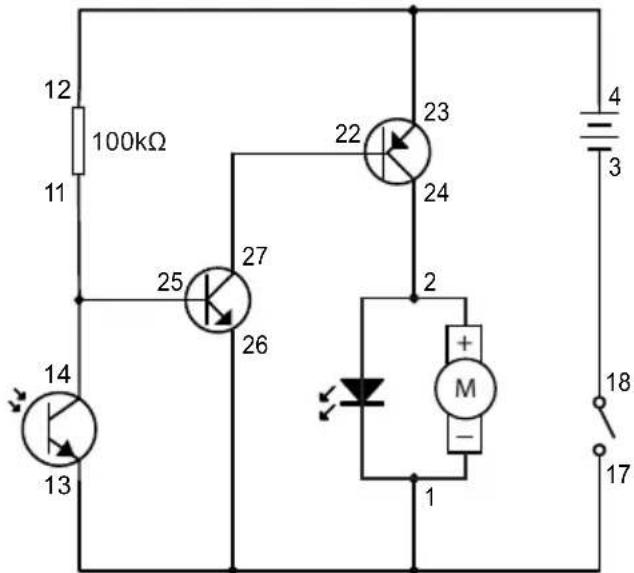

12.51 Lichtregeling draaiend LED-licht

Bedradingsvolgorde

3-18, 4-23-14, 26-17-1-11, 24-2, 22-27 12-13-25

Voltooi alle bedrangingsaansluitingen zoals aangegeven in de volgorde. Zet de hoofdschakelaar aan en de draaiende LED brandt. Als de Lichtsensor bedekt is, za de draaiende LED uit+zijn. Licht is de schakelaar van de draaiende LED in dit circuit.

© COPYRIGHTVERMELDING

Het autoeursrecht van deze handleiding is eigendom van Velleman nv. Alle weltwijdre rechten voorbehonden. Niets uit deze handleiding mag worden gekopieerd, gereproduceder, vertaald of herleid tot elektronische media of anderszins zonder voorafgaande schriftelijktoestemming van de houder van het autoeursrecht.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds+zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdweit op dit moment producten in meer dan 85 landen. Al once producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijkke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan once producten op regelmatie tijdstippen een extra kwaliteitstcontrole, zowel door once eigien kwaliteitsafdeling als door externe gespecialiseerde organisations. Mocht er ondanks.Deze voorzorgen toeh een probleem optreden, dan kunt u steeds een beroep doen op once waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegen is en een Gratis reparatie of verrang van een articel onmogelijk is of indien de kosten hiervoortuiven verhoudinq, kan Velleman® beslissen het desbeteffende articel te verrangen door een gelijkwaardig articel of de aankoopson van het artikel gedeeltelijk of volledig ferug te betalen. In dat geval krijgt u een verrangend product of terugbetaling ter waarde van 100% van de aankoopson bij ontdekking van een gebrek tot eenaar na aankoop en levering, of een verrangend product toendekking na eenaar tot 2aar.

Valt Niet onder waarborg:

• alle rechtsstreekse of onrechtsstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook+zijn inhoud (bv. verlies van data), vergoedig voor eventuele winstdervying.

• verbruiksgoederen, onderden of hulpstukken die onderhevig zich aan verwoudering door normal gebruik zoals by. batterijen (zowel oplaadbare als Niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderden, aandriifrien... (onbeperkte lijst).

• defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

• defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandlung, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

• schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik worden de garantieperiode herleid tot 6 staat).

• schadeverooraakt door onvoldoende bescherming bij transport van het apparaat.

• alle schade door wijzigingen, reparations of modifications uitgevoerd doord derden zonder toestemming van Velleman®.

• Toestellen dieren ter reparatie aangeboden te worden bij uw Velleman®-verderel. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijk verpakking (bij voorkeur de originele verpakking) en voegt eenuidelijk foutomschrijving bij.

Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand ligende reden is waaram het toestel Niet maar behoren werkt (zie handleiding). Op deze wijze kut u kosten enijd besparen. Denk eraan dat er ook voor Niet-defecte toestellen een kosten voor controle aangereketend kan worden.

• Bij reparations buiten de waarborgperiode zullen transportkosten aangerekend worden.

Elke commerciele garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventuele aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).

FR
