GEBRUIKSAANWIJZING KNS4 VELLEMAN

1. Inleiding en Kenmerken

Dank u voor uw aankoop ! Lees deze handleiding aandachtig voor u het toestel in gebruik neemt.

Leer hoe een tandwielaandrijving of een pulley met riemaandrijving werkt.

Makkelijk te bouwen, zonder lijm of solderen.

• Maak de voorgesneden vormen pas los wanneer u ze nodig hebt. Schuur de scherpe randjes af voor gebruik (schuurpapier meegeleverd)

• De kit wordt aangedreven door 2 AA-batterijen (niet inbegrepen). De kits van de KNS-reeks worden geleverd met voorgesneden vormen, tandwielkast, koppeling, stangen, schakelaar, motor, batterijhouder en alle vereiste onderdelen. U vindt de figuren met de montagetips in de tweede folder : “KNS4 – Figuren”!!!

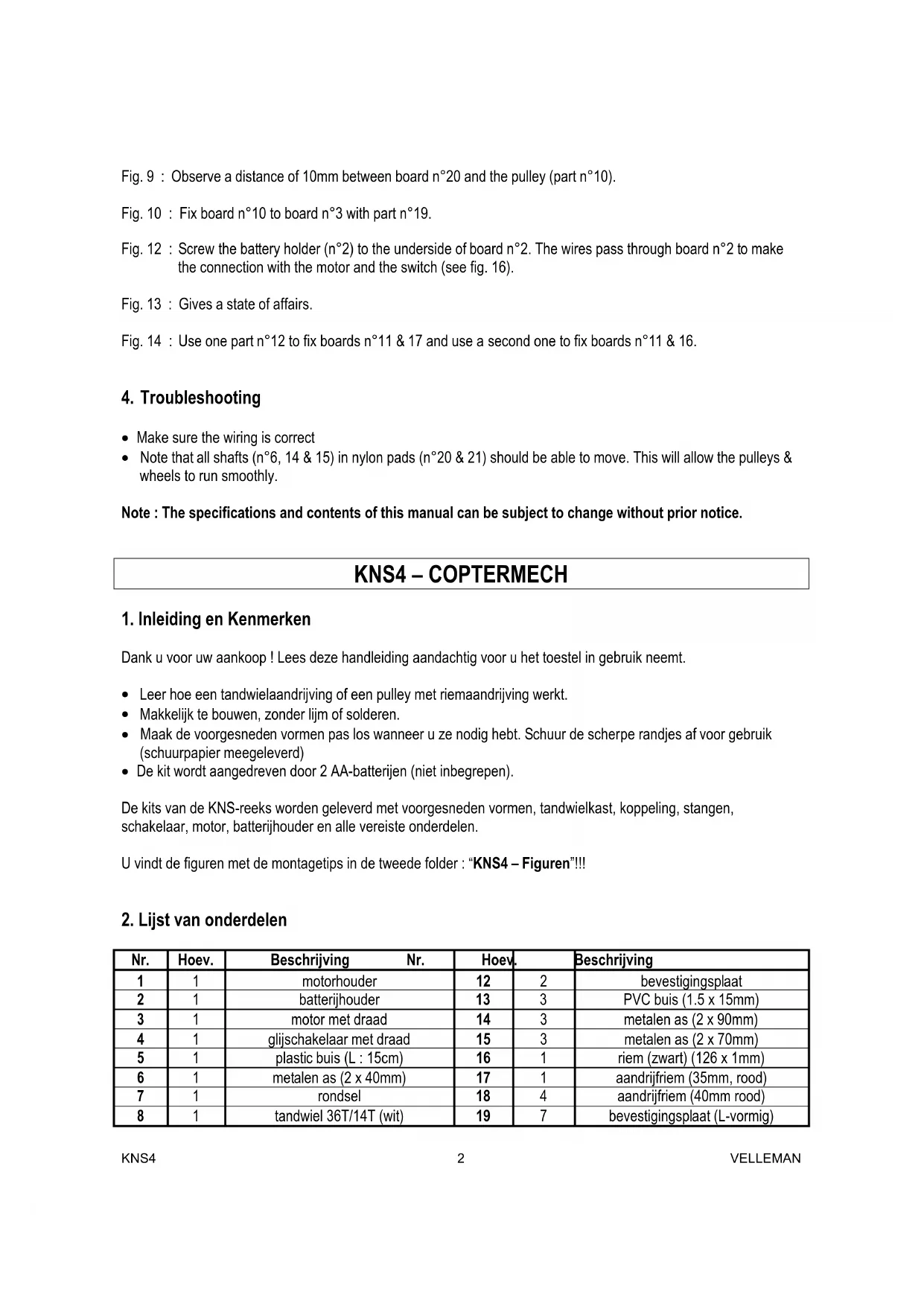

2. Lijst van onderdelen

Nr. Hoev. Beschrijving Nr. Hoev. Beschrijving 1 1 motorhouder 12 2 bevestigingsplaat 2 1 batterijhouder 13 3 PVC buis (1.5 x 15mm) 3 1 motor met draad 14 3 metalen as (2 x 90mm) 4 1 glijschakelaar met draad 15 3 metalen as (2 x 70mm) 5 1 plastic buis (L : 15cm) 16 1 riem (zwart) (126 x 1mm) 6 1 metalen as (2 x 40mm) 17 1 aandrijfriem (35mm, rood) 7 1 rondsel 18 4 aandrijfriem (40mm rood) 8 1 tandwiel 36T/14T (wit) 19 7 bevestigingsplaat (L-vormig)KNS4 VELLEMAN 3 9 2 katrol 19.5 x 2mm (blauw) 20 15 nylon kraagring 10 8 katrol 15 x 2mm (geel) 21 11 nylon kraagring 11 2 katrol 24 x 2mm (wit) 22 26 zelftappende schroef

3. Voorgesneden vormen (zie “KNS4– Figuren”)

Fig. 4 : Stop n°20 in de opening van plaat n°2. Neem de motorhouder vast zoals aangegeven op fig. 4. Fig. 5 : Stop onderdeel n°20 (x 8) in platen n°1 & 4. Verbind platen 1 & 4 d.m.v. onderdeel n°7. Stop 2 metalen assen (n°15) in plaat n°4 en door katrol n°10. De assen gaan via de wand van plaat n°1 terug naar buiten. Denk eraan om de rubberen riemen (onderdelen n°18 & 16) op de katrollen te bevestigen voor u de metalen as aanbrengt. Het laatste exemplaar van onderdeel n°15 gaat door platen n°1 & 4. Fig. 6 : Snijd onderdeel n°5 op precies 32mm. Stop eerst onderdeel n°20 in plaat n°5. en metalen as n°14 door plaat n°5. Breng onderdelen n°5 & 8 aan volgens figuur 6. Bevestig plaat n°5 aan platen n°1 & 4 met onderdeel n°19. Fig. 9 : Tussen plaat n°20 en de katrol (n°10) moet er een afstand zijn van min. 10mm. Fig. 10 : Maak plaat n°10 vast aan plaat n°3 met onderdeel n°19. Fig. 12 : Schroef de batterijhouder (n°2) vast aan de onderkant van plaat n°2. Stop de draden door plaat n°2 en sluit ze aan op de motor en de schakelaar (zie fig. 16). Fig. 13 : Geeft aan hoe ver we momenteel staan. Fig. 14 : Gebruik onderdeel n°12 om platen n°11 & 17 vast te maken en doe hetzelfde met platen n°11 & 16.

• Zorg ervoor dat de bedrading correct is

• De assen (n°6, 14 & 15) in de nylon kraagringen (n°20 & 21) moeten kunnen bewegen zodat de katrollen en de wielen ongehinderd kunnen draaien.
