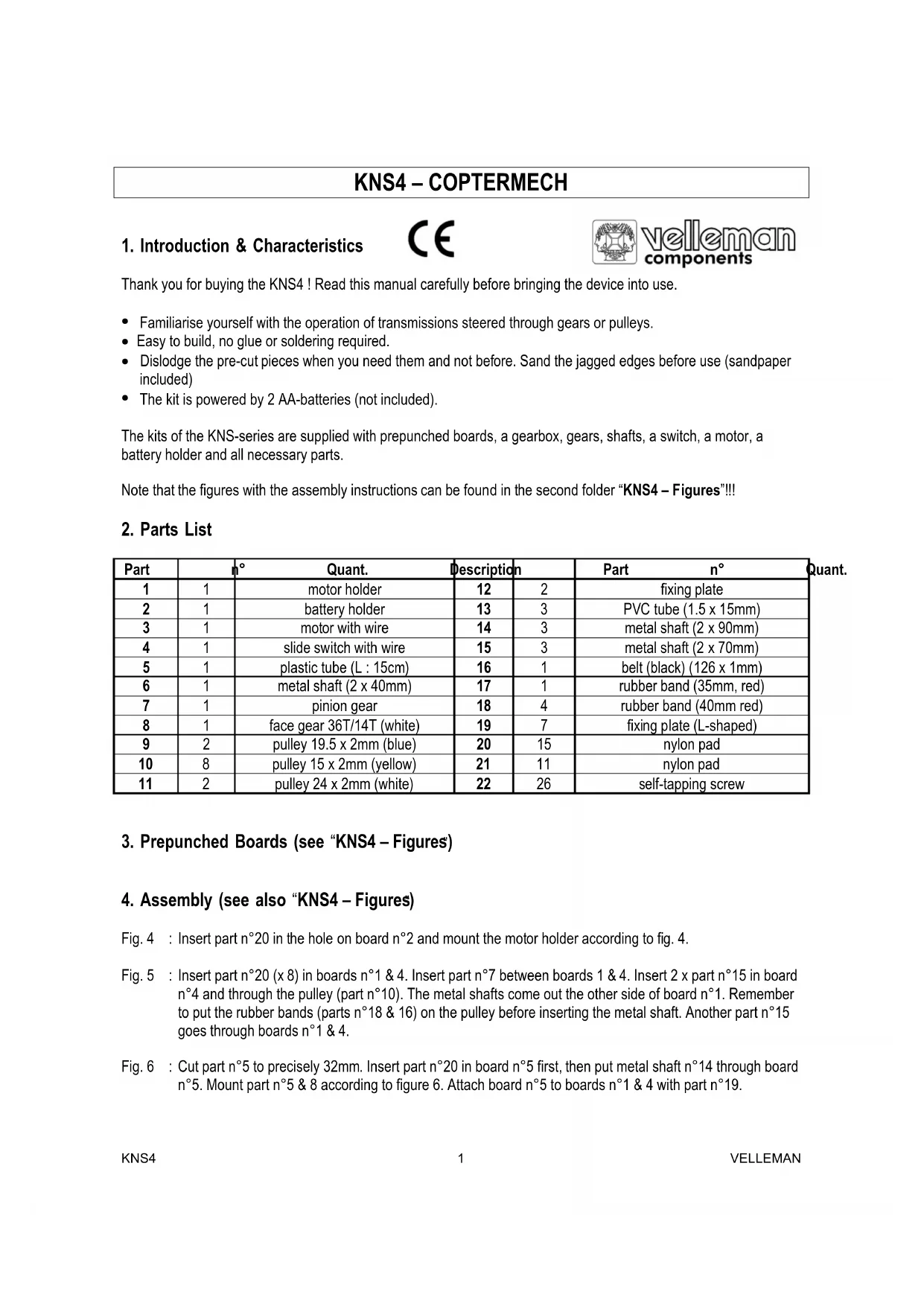

MODE D'EMPLOI KNS4 VELLEMAN
1. Introduction et Caractéristiques
Nous you remercions de vour achat! Lisez la notice presente attentivement avant la mise en service du KNS4.
Familiarisez-vous avec le fonctionnement d'une transmission pilotee par pignons ou par pouies et elastiques.
- Facile à assembler, sans colle ou soudage.
- Ne détachez les pieces précoupees qu'au moment où vous en avez besoin. Polissez les arêtes avant d'employeur la piece en question (papier d'émeri inclus)
- Le kit est pilotié par 2 piles AA (non incluses).
Les kits de la série KNS sont livrés avec : éléments précoupés en bois, pignonnerie, tiges, interrupteur, moteur, portepiles et toutes les pieces nécessaires
Voutrouvez les figures avec les instructions de montage dans la deuxieme partie, c.-a-d. : "KNS4 - Figures"!!!
2. List des pieces
| Pièce | Quant. | Description Pièce Qua nt. | Description | ||
| 1 | 1 | porte-moteur | 12 | 2 | panneau de fixation |
| 2 | 1 | porte-piles | 13 | 3 | tube en PVC (1.5 x 15mm) |
| 3 | 1 | moteur avec fil | 14 | 3 | axe métallique (2 x 90mm) |
| 4 | 1 | glissière avec fil | 15 | 3 | axe métallique (2 x 70mm) |
| 5 | 1 | tube en plastique (L : 15cm) | 16 | 1 | courroie (noir) (126 x 1mm) |
| 6 | 1 | axe métallique (2 x 40mm) | 17 | 1 | courroie (35mm, rouge) |
| 7 | 1 | satellite | 18 | 4 | courroie (40mm rouge) |
| 8 | 1 | pignon 36T/14T (blanc) | 19 | 7 | panneau de fixation en "L" |
| 9 | 2 | poulie 19.5 x 2mm (bleu) | 20 | 15 | canon en nylon |
| 10 | 8 | poulie 15 x 2mm (jaune) | 21 | 11 | canon en nylon |
| 11 | 2 | poulie 24 x 2mm (blanc) | 22 | 26 | vis taraudeuse |
3. Pièces précouées (voir “KNS4 – Figures”)
4. Montage (voir également "KNS4 - Figures")
Fig. 4 : Insérez n°20 dans le trou de panneau n°2. Tenez le porte-moteur comme montré dans fig. 4.
Fig. 5 : Insérez 8 pieces n^20 dans les panneaux n^1 & 4. Liez panneaux 1 & 4 avec piece n^7 . Insérez 2 axes metalliques (n^15) dans panneau n^4 en passant par poulie n^10 . Les axes sortent de l'autre côté de panneau n^1 . N'oubliez pas dinstaller les courroies en caoutchouc (pièces n^18 & 16) sur les poulies avant demettre l'axe metallique en place. Le dernier axe metallique (n^15) doit perforer les panneaux n^1 & 4.
Fig. 6 : Coupez piece n°5 à 32mm. Insérez piece n°20 dans panneau n°5. L'axe métallique n°14 doit traverser panneau n°5. Installez les pieces n°5 & 8 selon figure 6. Fixez panneau n°5 aux panneaux n°1 & 4 à l'aide de piece n°19.
Fig. 9 : Respectez une distance min. de 10mm entre panneau n°20 et poulie°10.
Fig. 10: Fixez panneau n°10 à panneau n°3 à l'aide de piece n°19.
Fig. 12 : Vissez le porte-piles (n°2) sur le dessous de panneau n°2. Guidez les fils à travers panneau n°2 et connectez-les au moteur et au commutateur (voir fig. 16).
Fig. 13: Cette figure nous montre l'etat actuel du KNS4.
Fig. 14 : Fixez panneaux n°11 et n°17 avec piece n°12 et faites la même chose pour panneaux n°11 & 16.
5. Problèmes et solutions
- Vérifiez si le câblage est correct
- Remarquez que les axes (n°6, 14 & 15) dans les canons en nylon (n°20 & 21) doivent tourner avec souplesse pour garantir un mouvement couple des pouilies et des roues.
