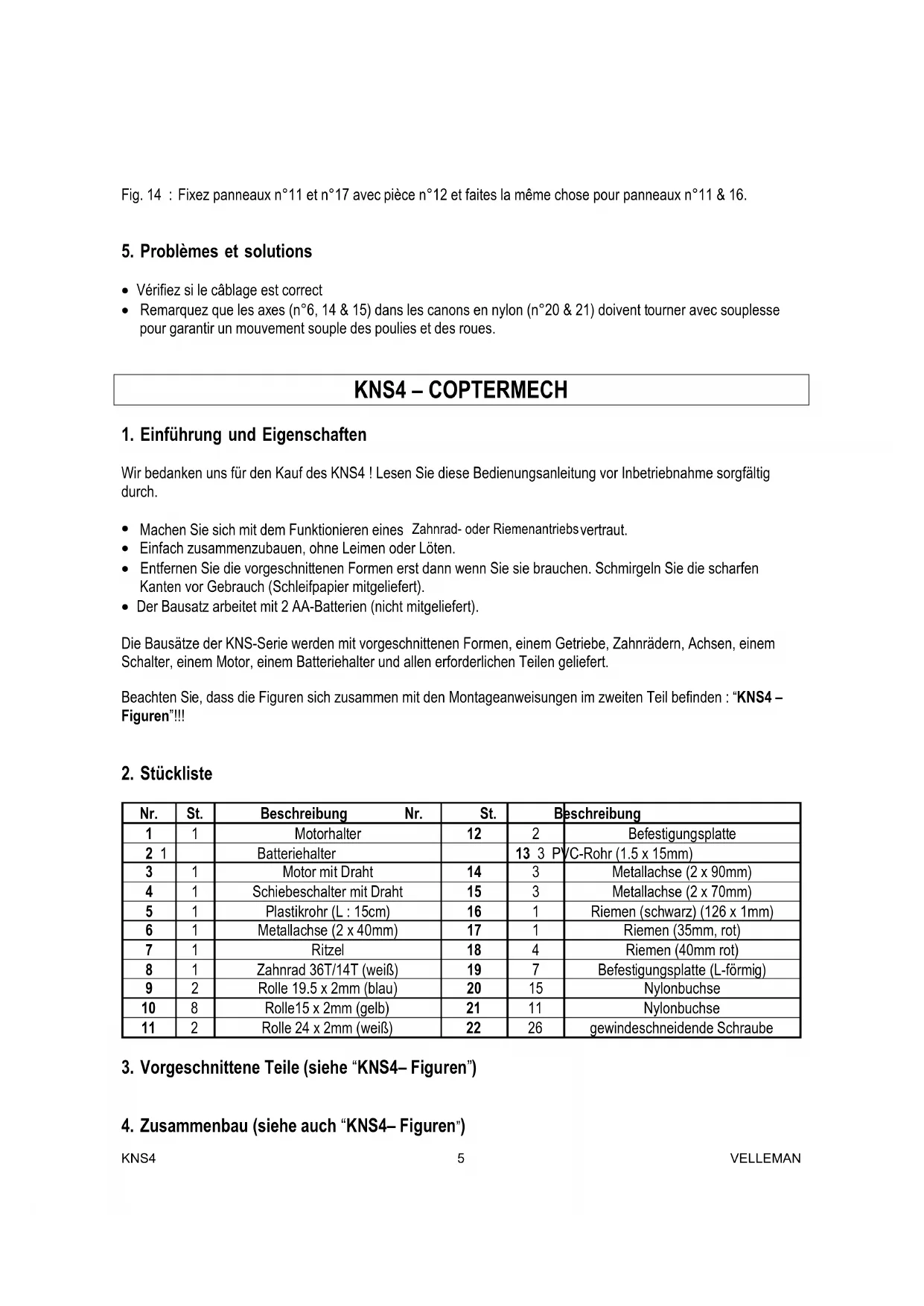

BEDIENUNGSANLEITUNG KNS4 VELLEMAN
1. Einführung und Eigenschaften
Wir bedanken uns für den Kauf des KNS4! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch.
- Machen Sie sich mit dem Funktionieren eines Zahlrad- oder Riemenantriebsvertraut.
Einfach zusammenzubauen, ohne Leimen oder Loten. - Entfernen Sie die vorgeschrittenen Formen erst dann wenn Sie sie brauchen. Schmirgeln Sie die scharfen Kanten vor Gebrauch (Schleifpapier mitgeliefert).
- Der Bausatz arbeitet mit 2 AA-Batterien (nicht mitgeliefert).
Die Bausätze der KNS-Serie werden mit vorgeschnittenen Formen, einem Getriebe, Zahrädern, Achsen, einem Schalter, einem Motor, einem Batteriehalter und allen erforderlichen Teilen geliefert.
Beachten Sie, dass die Figuren sich zusammen mit den Montageanweisungen im zweiten Teil befinden : "KNS4 - Figuren"!!!
2. Stückliste
| Nr. | St. | Beschreibung Nr. | St. | Beschreibung | |
| 1 | 1 | Motorhalter | 12 | 2 | Befestigungslatte |
| 2 1 | Batteriehalter | 13 3 PVC-Rohr (1.5 x 15mm) | |||
| 3 | 1 | Motor mit Draht | 14 | 3 | Metallachse (2 x 90mm) |
| 4 | 1 | Schiebeschalter mit Draht | 15 | 3 | Metallachse (2 x 70mm) |
| 5 | 1 | Plastikrohr (L:15cm) | 16 | 1 | Riemen (schwarz) (126 x 1mm) |
| 6 | 1 | Metallachse (2 x 40mm) | 17 | 1 | Riemen (35mm, rot) |
| 7 | 1 | Ritzel | 18 | 4 | Riemen (40mm rot) |
| 8 | 1 | Zahnrad 36T/14T (weiß) | 19 | 7 | Befestigungslatte (L-förmig) |
| 9 | 2 | Rolle 19.5 x 2mm (blau) | 20 | 15 | Nylonbuchse |
| 10 | 8 | Rolle15 x 2mm (gelb) | 21 | 11 | Nylonbuchse |
| 11 | 2 | Rolle 24 x 2mm (weiß) | 22 | 26 | gewindeschneidende Schraube |
3. Vorgeschnittene Teile (siehe "KNS4- Figuren")
4. Zusammenbau (siehe auch "KNS4- Figuren")
Abb. 4 : Stecken Sie n°20 in die Plattenöffnung n°2. Nehmen Sie den Motorhalter fest wie angegeben auf Abb. 4.
Abb.5: Stecken Sie Teil n^20 (x 8) in Platten n^1 & 4. Verbinden Sie Platten 1 & 4 mit Teil n^7 . Stecken Sie 2 Metallachsen (n^15) in Platte n^4 und durch Rolle n^10 . Die Achsen gehen über die Wand von Platte n^1 nach außen. Denken Sie daran, die Gummiriamen (Teile n^18 & 16) an den Rollen zu befestigen ehe Sie die Metallachse montieren. Die letzte Metallachse n^15 muss durch Platte n^1 & 4 gehen.
Abb. 6 : Schneiden Sie Teil n°5 auf einzel 32mm. Stecken Sie Teil n°20 in Platte n°5. und Metallachse n°14 durch Platte n°5. Montieren Sie n°5 & 8 gemäß Abbildung 6. Befestigen Sie Platte n°5 mit Teil n°19 an Platten n°1 & 4.
Abb. 9: Achten Sie darauf, dass es einen Abstand von min. 10mm zwischen n°20 und der Rolle (n°10) geben muss.
Abb. 10: Befestigen Sie Platte n^10 mit Teil n^19 an Platte n^3 .
Abb. 12: Schrauben Sie den Batteriehalter (n^2) an der Unterseite von Platte n^2 fest. Stecken Sie die Drahte durch Platte n^2 und schlieben Sie an den Motor und den Schalter an (siehe Abb. 16).
Abb. 13: These Abbildung zeigt den Stand des KNS4.
Abb. 14: Verwenden Sie Teil n^12 um Platten n^11 & 17 fest zu machen. Tun Sie desselbe mit Platten n^11 & 16.
5 Fehlersuche
- Kontrollieren Sie ob die Verdraughtung richtig ist
- De Achsen (n°6, 14 & 15) in den Nylonbuchsen (n°20 & 21) müssen bewegen können, so dass die Riemen und Räder ungehindert drehen können.
