LABPS3005DN

4. Descrição

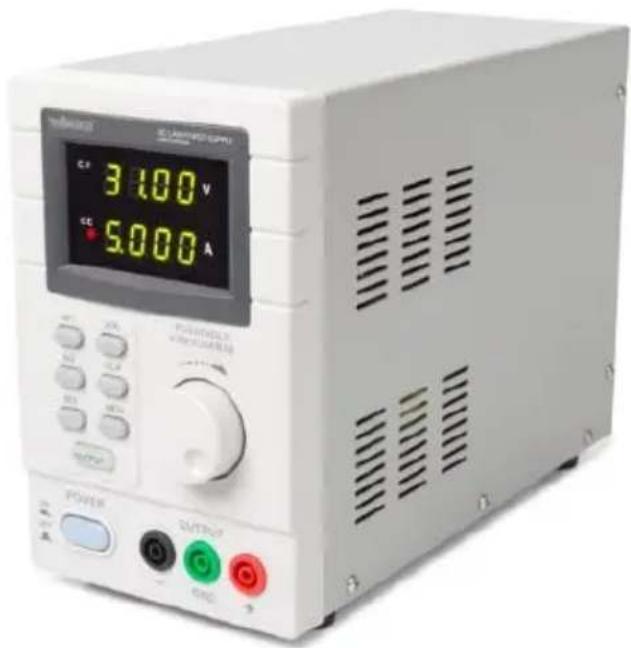

Veja as imagens na página 2 deste manual.

1	ligar-desligar
2	ligar-desligar saída
3	MEN: guardar na memória
4	M1-M2-M3: recuperar memória
5	V/A: seletor tensão/corrente
6	OCP: proteção em caso de sobrecarga
7	CC: modo corrente constante
8	CV: modo voltagem constante
9	V: visualizar tensão

10	A: ecrã atual
11	botão de regulação da tensão/corrente
12	terminal de saída negativo
13	terminal terra
14	terminal de saída positivo
15	tomada de alimentação
16	ventilador
17	USB tipo B

5. Utilização

5.1 Ligar e desligar

1. Ligue o aparelho à tomada de corrente elétrica usando o cabo fornecido.

ADVERTÊNCIA

Ligue sempre o aparelho a uma tomada com ligação terra.

1. Pressione o botão on-off para ligar o aparelho. Neste momento não existe tensão ou corrente de saída nos terminais de saída.
2. Pressione o botão on-off para desligar o aparelho após a utilização.

5.2 Modo voltagem constante

Regule a tensão de saída para um valor entre 0 e 30 V.

Defina também o limite de corrente pretendido. Se a corrente de saída exceder o limite, o dispositivo passa automaticamente para o modo corrente constante.

5.3 Modo corrente constante

Configure a corrente de saída desejada entre 0 e 5 A.

Configure também o limite de tensão pretendido.

5.4 Definir a Voltagem e a Corrente

O dispositivo permite memorizar três configurações diferentes usando as teclas de memória M1, M2 e M3.

1. Definir o valor da tensão. Pressione o botão V/A. O valor referente à voltagem fica intermitente. Gire o botão de ajuste até atingir a tensão desejada aproximada. Pressione o botão de ajuste para selecionar um dígito na leitura da tensão e rode para afinar.
2. Definir o valor da corrente. Pressione o botão V/A. O valor atual da corrente fica intermitente. Rode o botão de ajuste até alcançar o valor da corrente. Pressione o botão de ajuste para selecionar um dígito na leitura da corrente e rode para a afinar. Se ativar a proteção contra sobrecarga de corrente, a saída desliga-se automaticamente se a corrente exceder o valor definido.
3. Pressione a tecla de memorização. A leitura fica intermitente. Pressione o botão de memória desejado para guardar.

5.5 Configurar a Recuperação

Pressione o botão de memória correspondente para recuperar uma configuração guardada anteriormente.

OBSERVAÇÃO

A saída é desligada automaticamente ao pressionar um botão de memória.

LABPS3005DN

5.6 Usar a Memória 3

1. Defina a voltagem e a corrente pretendidas. Pressione o botão de memória MEN e aguarde até que o ecrã fique intermitente.
2. Pressione o botão M3. Aguarde até o visor parar de piscar; as configurações são guardadas automaticamente na memória.
3. Para recuperar as configurações pressione o botão M3

5.7 Conectar uma Carga

1. Conecte o terminal positivo da carga ao terminal positivo do dispositivo.
2. Conecte o terminal negativo da carga ao terminal negativo do dispositivo.

OBSERVAÇÃO

Você pode conectar o terminal positivo ou negativo ao terminal terra do dispositivo para fixar a tensão em 0 V (potencial de terra) nesse terminal.

5.8 Aplicar Voltagem à Carga

1. Press the on-off key to apply voltage to the load. Os indicadores de saída e CV acendem. O aparelho funciona no modo tensão constante. O ecrã indica a tensão e corrente de saída atuais. Se a corrente exceder o limite de corrente definido, o dispositivo passa automaticamente para o modo de corrente constante. O indicador CV desliga e o indicador CC acende.
2. Pressione a tecla on-off para desligar a saída.

5.9 proteção em caso de sobrecarga

1. Para proteger o dispositivo contra uma sobrecarga de corrente, defina a corrente máxima e em seguida pressione o botão OCP.
2. Ligue a saída para aplicar a saída à carga. Se a corrente de saída exceder o valor definido, o dispositivo cortará a saída e o indicador OCP ficará intermitente.
3. Desligue a carga. Para recuperar pressione o botão OCP.

5.10 Controlo Remoto via PC

1. Instale o software no seu PC.
2. Faça a conexão do aparelho com o seu PC e ligue-o. Lembre-se que os botões de controlo do painel frontal ficam bloqueados enquanto o dispositivo estiver ligado a um PC. Só pode controlar o dispositivo através de um PC.
3. Faça clique no software para iniciar o mesmo. Aparece a janela de abertura.
4. Seleccione o número do dispositivo conectado a partir da lista e faça clique

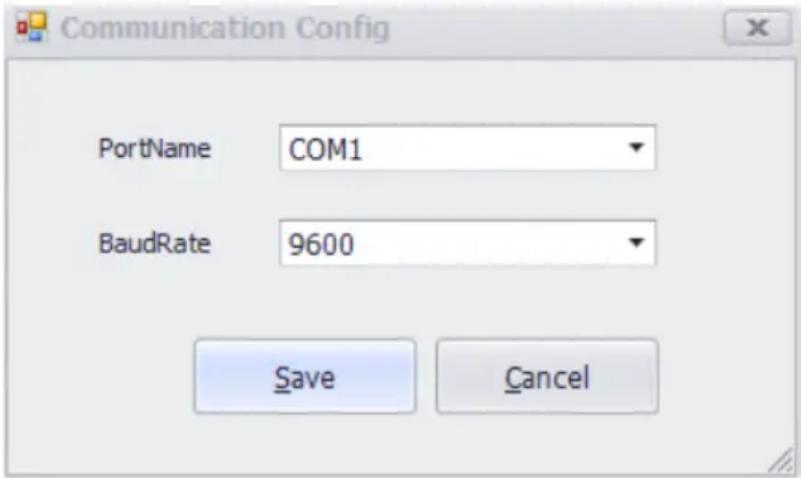

Communication Config PortName COM1 BaudRate 9600 Save Cancel

LABPS3005DN

5. Ecrã principal.

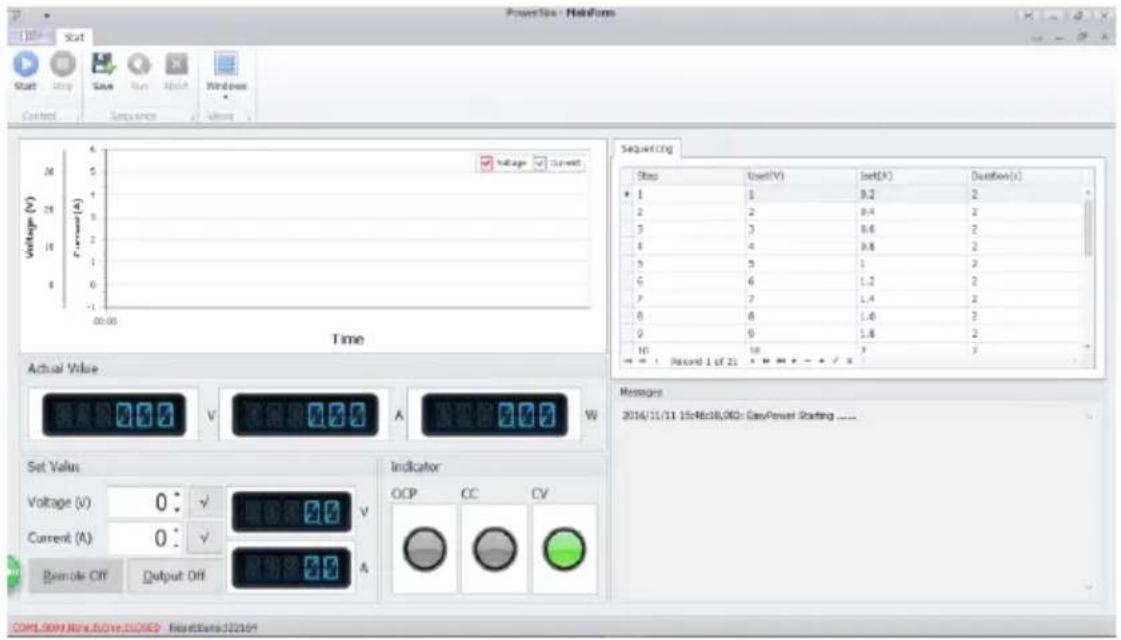

PowerUse - HoldForm Start Stop Save Run About Windows Control Sequence Window Voltage (V) Current Voltage (A) 00:00 Time Actual Value V A W Set Value Voltage (V) 0: √ Current (A) 0: √ Reimole Off Output Off Indicator OCP CC CV Sequentialing Stop User(V) Set(A) Duration(s) 1 1 9.2 2 2 2 9.4 2 3 3 8.6 2 4 4 9.8 2 5 5 1 2 6 6 1.2 2 7 7 1.4 2 8 8 1.6 2 9 9 1.8 2 10 10 3 3 Messages 2016/11/11 15=Rbc18,060: GainPower Starting ..... COML999 Now Is Live CLOSED Resetless:2216?

Separator MainForm

1. Mostrar saída de Voltagem/Corrente Mostrar a saída da voltagem e da orrente
2. Ajustar Voltagem/Ajustar Corrente Janela de configuração para os valores da tensão e da corrente. Alterar o valor usando as setas.
3. Diagrama do formato de onda da voltagem Exibe a curva de onda da voltagem atual.
4. Diagrama do formato de onda da corrente Exibe a curva de onda da corrente atual.

Separator ProgramForm

1. Iniciar Instalar o software.
2. Uset (V) Parâmetro de voltagem
3. Iset (A) Parâmetro de corrente
4. Duração (S) Tempo limite para cada parâmetro.
5. Repetição O número de ciclos para a saída da programação.
6. Saída Botão de ligar-desligar para a saída da programação.
7. Abortar Suspender a saída da programação.

6. Limpeza e manutenção

6.1 Geral

• Desligue o aparelho da corrente antes de qualquer actividade de manutenção.
• Os cabos de alimentação não devem apresentar quaisquer danos. Contacte um técnico especializado para instalar o aparelho.
• Limpe o aparelho regularmente com um pano húmido sem pêlo. Não utilizar álcool ou dissolventes.
• Excepto o fusível, não existem peças cuja manutenção seja feita pelo utilizador. Contacte o seu distribuidor no caso de necessitar de peças de substituição.
• Guarde o aparelho num local seco, bem ventilado, e livre de poeiras.

6.2 Substituir o Fusível

1. Substitua o fusível apenas por outro fusível do mesmo tipo.
2. Antes de substituir o fusível, desligue a corrente.
3. Coloque o suporte do fusível fora do invólucro usando uma chave de fenda de cabeça plana.
4. Remova o fusível danificado do seu suporte e substitua-o por outro exatamente igual.
5. Volte a colocar o suporte do fusível no devido lugar e volte a restabelecer a alimentação.

7. Especificações

voltagem de entrada 230 V\~, 50 Hz, 1.5 A, 345 W, pf: 0.8

tensão de saída 0-30 VDC máx ajustável

corrente de saída 0-5 A regulável máx.

voltagem ripple....≤ 1 mV

ondulação de corrente 3 mA

fusível 2 A, 250 V

dimensões 115 x 190 x 240 mm

peso....5.3 kg

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.
