INSTRUKCJA OBSŁUGI LABPS3005DN VELLEMAN

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

• Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci bez nadzoru.
• Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami. Nigdy nie stawiać przedmiotów wypełnionych cieczą na urządzeniu.
• Pod żadnym pozorem nie wolno demontować ani otwierać pokrywy ochronnej. Dotknięcie przewodów pod napięciem może powodować zagrażające życiu porażenie prądem elektrycznym. W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.
• Urządzenie należy każdorazowo podłączać do uziemionego gniazda sieciowego.
• Urządzenie nagrzewa się podczas pracy. Otwory wentylacyjne nie mogą być zablokowane. Aby zapewnić odpowiednią cyrkulację powietrza, należy pozostawić przynajmniej 2,5 cm wolnej przestrzeni przed otworami.
• Umieścić urządzenie na płaskiej, termoodpornej powierzchni. Nie należy klaść urządzenia na łatwopalnych powierzchniach, np. dywanach, tkaninach...
• Jeżeli urządzenie nie jest użytkowane, a także podczas serwisowania i konserwacji, należy odłączać zasilanie sieciowe. Przewód zasilający należy trzymać tylko za wtyczkę.
• Chronić urządzenie przed pyłem i zbyt wysoką temperaturą.
• Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać stosowania siły.
• Nie używać urządzenia, jeśli zaobserwowano uszkodzenie obudowy lub kabli. Nie podejmować próby samodzielnego serwisowania urządzenia. W tym celu należy skontaktować się z autoryzowanym sprzedawcą.

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

• Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami.
• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.
• Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.

LABPS3005DN

• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia ani problemy.
  • Rysunki służą wyłącznie do celów poglądowych.
• Zachować niniejszą instrukcję na przyszłość.

4. Przegład

Patrz rysunki na stronie 2 niniejszej instrukcji.

1	wł./wył. zasilania
2	wł./wył. wyjścia
3	MEN: zapis w pamięci
4	M1-M2-M3: wywołanie z pamięci
5	V/A: wybierak napięcia/prądu
6	OCP: zabezpieczenie nadprądowe
7	CC: tryb prądu stałego
8	CV: tryb napięcia stałego
9	V: wyświetlacz napięcia

10	A: wyświetlacz prądu
11	pokrętło regulacji prądu/napięcia
12	ujemny zacisk wyjściowy
13	zacisk uziemienia
14	dodatni zacisk wyjściowy
15	gniazdo zasilania
16	wentylator
17	USB typ B

5. Obsługa

5.1 Włączanie i wyłączanie

1. Podłączyć urządzenie do sieci za pomocą dołączonego kabla zasilania.

UWAGA

Urządzenie należy każdorazowo podłączać do uziemionego gniazda sieciowego.

1. Nacisnąć przycisk włącznika, aby uruchomić urządzenie. W tym momencie na zaciskach wyjściowych nie występuje napięcie wyjściowe ani prąd wyjściowy.
2. Aby wyłączyć urządzenie po użyciu, należy dwukrotnie nacisnąć przycisk zasilania.

5.2 Tryb napięcia stałego

Ustawić wymaganą wartość napięcia wyjściowego w zakresie 0V - 30V.

Należy ustawić również wymaganą wartość ograniczenia prądu. Jeśli prąd wyjściowy przekracza wartość graniczną, urządzenie automatycznie przechodzi w tryb prądu stałego.

5.3 Tryb prądu stałego

Ustawić wymaganą wartość prądu wyjściowego w zakresie 0 - 5 A.

Należy ustawić również wymaganą wartość ograniczenia napięcia.

5.4 Ustawienia napięcia i prądu

Urządzenie umożliwia zapis trzech różnych ustawień za pomocą przycisków pamięci M1, M2 i M3.

1. Ustawić wartość napięcia. Nacisnąć przycisk V/A. Miga odczyt napięcia. Przekręcać pokrętło regulacji do momentu ustawienia wymaganej wartości napięcia (w przybliżeniu). Nacisnąć pokrętło regulacji, aby wybierać cyfry w odczycie napięcia i obracać w celu precyzyjnego dostrojenia.
2. Ustawić wartość prądu. Nacisnąć przycisk V/A. Miga odczyt prądu. Przekręcać pokrętło regulacji do momentu ustawienia wymaganej wartości prądu (w przybliżeniu). Nacisnąć pokrętło regulacji, aby wybierać cyfry w odczycie prądu i obracać w celu precyzyjnego dostrojenia. W przypadku wyłączenia zabezpieczenia nadprądowego, wyjście automatycznie wyłącza się, gdy wartość ta jest przekroczona.
3. Nacisnąć przycisk zapisu w pamięci. Odczyt zacznie migać. Nacisnąć wybrany przycisk pamięci, aby zapisać.

5.5 Wywołanie ustawień

Aby wywołać dowolne z zapisanych ustawień, należy nacisnąć odpowiedni przycisk pamięci.

UWAGA

Po wciśnięciu przycisku pamięci wyjście jest automatycznie wyłączane.

LABPS3005DN

5.6 Użytkowanie pamięci 3

1. Ustawić wartość napięcia i prądu zgodnie z wymaganiami. Nacisnąć przycisk pamięci MEN i odczekać, aż wyświetlacz zacznie migać.
2. Nacisnąć przycisk M3. Odczekać, aż wyświetlacz przestanie migać; ustawienia są automatycznie zapisywane w pamięci.
3. Aby wywołać ustawienia, nacisnąć przycisk M3

5.7 Podłączanie obciążenia

1. Podłączyć końcówkę dodatnią obciążenia do dodatniego zacisku urządzenia.
2. Podłączyć końcówkę ujemną obciążenia do zacisku ujemnego urządzenia.

UWAGA

Końcówkę dodatnią lub ujemną można podłączyć do zacisku uziemienia urządzenia, aby ustalić wartość napięcia na końcówce równą 0V (potencjał uziemienia).

5.8 Przyłożenie napięcia do obciążenia

1. Nacisnąć przycisk on/off, aby przyłożyć napięcie do obciążenia. Zapalą się kontrolki wyjścia i CV. Urządzenie pracuje w trybie stałego napięcia. Wyświetlacz wskazuje rzeczywistą wartość napięcia i prądu wyjściowego. Jeśli wartość prądu przekracza ustawioną wartość graniczną, urządzenie automatycznie przechodzi w tryb prądu stałego (CC). Kontrolka CV gaśnie, a zapala się kontrolka CC.
2. Nacisnąć przycisk wł./wył., aby odłączyć sygnał wyjściowy.

5.9 Zabezpieczenie nadprądowe

1. Aby zapewnić ochronę przed przetężeniem, należy ustawić maksymalną wartość prądu i nacisnąć przycisk OCP.
2. Włączyć sygnał wyjściowy, aby przyłożyć napięcie do obciążenia. Jeśli prąd wyjściowy przekroczy ustawioną wartość, urządzenie odcina wyjście, a kontrolka OCP zaczyna migać.
3. Odłączanie obciążenia. Aby powrócić do normalnej pracy, nacisnąć przycisk OCP.

5.10 Zdalne sterowanie za pośrednictwem PC

1. Zainstalować oprogramowanie na komputerze.
2. Podłączyć urządzenie do komputera i włączyć. Gdy urządzenie jest podłączone do komputera, przyciski na panelu przednim są zablokowane. Urządzenie można obsługiwać wyłącznie z poziomu komputera.
3. Kliknąć odpowiednią ikonę, aby uruchomić oprogramowanie. Pojawi się ekran początkowy.
4. Z rozwijanej listy wybrać numer podłączonego urządzenia i kliknąć

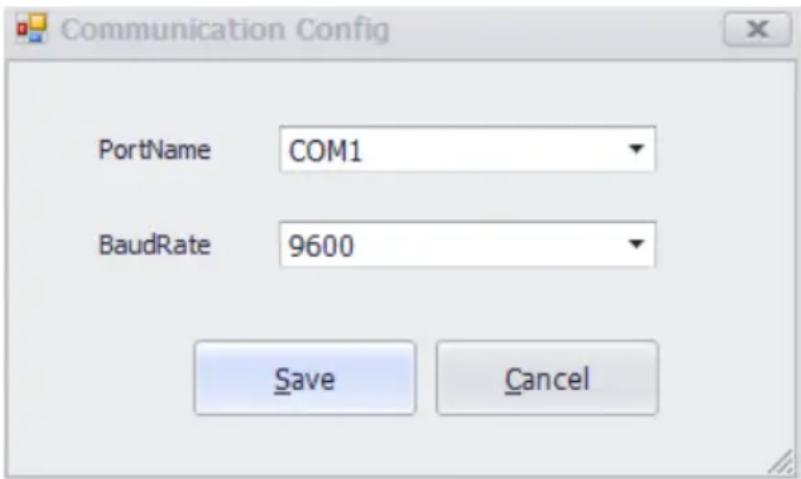

Communication Config PortName COM1 BaudRate 9600 Save Cancel

LABPS3005DN

5. Ekran główny.

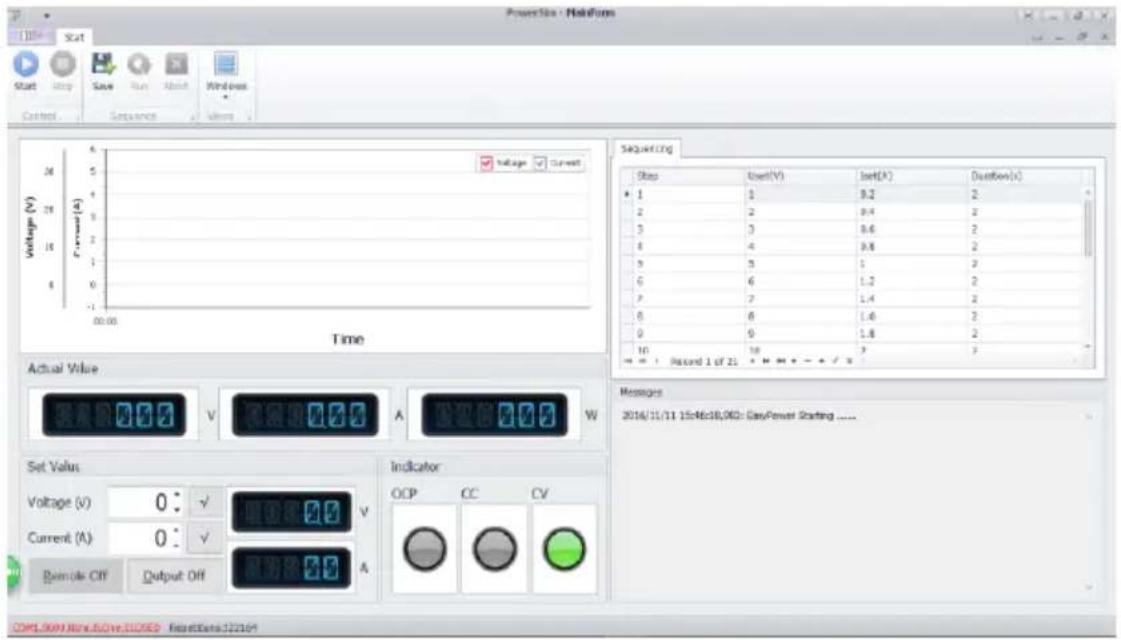

PowerUse - HoldForm Start Stop Save Run About Windows Control Sequence Window Voltage (V) Current Voltage (A) 00:00 Time Actual Value V A W Set Value Voltage (V) 0: √ Current (A) 0: √ Reimole Off Output Off Indicator OCP CC CV Sequentialing Stop User(V) Set(A) Duration(s) 1 1 9.2 2 2 2 9.4 2 3 3 8.6 2 4 4 9.8 2 5 5 1 2 6 6 1.2 2 7 7 1.4 2 8 8 1.6 2 9 9 1.8 2 10 10 3 3 Messages 2016/11/11 15=Rc18,060: GainPower Starting ..... COML999 Now Is Live CLOSED Resetless:2216?

Zakładka MainForm

1. Wyświetlacz wyjścia napięcia/prądu

Wyświetlacz napięcia i prądu wyjściowego.

1. Nastawa napięcia / nastawa prądu

Okno ustawień wartości napięcia i prądu. Zmienić wartość przy użyciu strzałek.

1. Wykres napięcia

Wyświetla krzywą napięcia.

1. Wykres prądu

Wyświetla krzywą prądu.

Zakładka ProgramForm

1. Start Uruchamianie oprogramowania.
2. Uset (V) Parametry napięcia.
3. Iset (A) Parametry prądu.
4. Duration (S) Czas przerwy dla każdego parametru.
5. Repetition Liczba cykli wyjścia programowego.
6. Output Przycisk wł.-wył. wyjścia programowego.
7. Abort Zawieszenie wyjścia programowego.

6. Czyszczenie i konserwacja

6.1 Informacje ogólne

• Przed rozpoczęciem konserwacji należy odłączyć urządzenie od zasilania sieciowego.
• Kable zasilające nie mogą być narażone na uszkodzenia. Konserwację urządzenia powinien przeprowadzić wykwalifikowany technik.
• Co jakiś czas przetrzeć urządzenie wilgotną niestrzępiącą się ściereczką. Nie stosować alkoholu ani rozpuszczalników.
• Poza bezpiecznikiem urządzenie nie zawiera części, które mogą być serwisowane przez użytkownika. W celu uzyskania części zamiennych należy skontaktować się ze sprzedawcą.
• Urządzenie należy przechowywać w pomieszczeniu suchym, dobrze wentylowanym i pozbawionym pyłu.

6.2 Wymiana bezpiecznika

1. Dopuszczalna jest jedynie wymiana bezpiecznika na model o jednakowym typie i parametrach znamionowych.
2. Przed wymianą bezpiecznika odłączyć zasilanie sieciowe.
3. Wymontować oprawę bezpiecznika z obudowy za pomocą płaskiego śrubokręta.
4. Usunąć uszkodzony bezpiecznik z oprawy i wymienić na bezpiecznik tego samego typu.
5. Umieścić oprawę bezpiecznika z powrotem na miejscu i ponownie podłączyć zasilanie.

7. Specyfikacja techniczna

napięcie wejściowe.... 230 V\~, 50 Hz, 1,5 A, 345 W, pf: 0,8

napięcie wyjściowe.... 0-30 V DC regulowane maks.

prąd wyjściowy 0-5 A regulowany maks.

składowa zmienna napięcia tętniącego......≤ 1 mV

składowa zmienna prądu tętniącego 3 mA

bezpiecznik 2 A, 250 V

maks. wilgotność względna .... < 80 %

wysokość n.p.m.... maks. 2000 m

temperatura robocza....od 0 °C do 40 °C

wymiary 115 x 190 x 240 mm

waga 5,3 kg

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejszej pisemnej zgody właściciela praw autorskich.
