GEBRUIKSAANWIJZING LABPS3005DN VELLEMAN

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

• Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.
• Gebruik het toestel enkel binnenshuis. Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Plaats nooit objecten gevuld met vloeistof op of naast het toestel.
• Demonteer of open dit toestel NOOIT. Raak geen kabels aan die onder stroom staan om dodelijke elektrische schokken te vermijden. Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.
• Sluit het toestel steeds aan op een geaard stopcontact.
• Dit het toestel wordt zeer warm tijdens het gebruik. Zorg ervoor dat de ventilatieopeningen niet verstopt geraken. Voor voldoende luchtcirculatie, voorzie een ruimte van minstens 2.5 cm tussen het toestel en elk ander object.
• Plaats het toestel op een plat en hittebestendig oppervlak. Plaats het toestel nooit op een brandbaar oppervlak (tapijt, textiel, ...).
• Trek de stekker uit het stopcontact wanneer het toestel niet in gebruik is of voordat u het toestel reinigt. Houd de voedingskabel altijd vast bij de stekker en niet bij de kabel.
• Bescherm het toestel tegen stof en extreme temperaturen.
• Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.
• Gebruik het toestel niet indien de behuizing of de bekabeling beschadigd is. Probeer in geen geval het toestel zelf te repareren maar contacteer uw verdeler.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• De afbeeldingen van het product zijn enkel ter illustratie.
• Bewaar deze handleiding voor verdere raadpleging.

LABPS3005DN

4. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

1	aan/uit-knop
2	uitgang aan/uit
3	MEN: geheugen opslaan
4	M1-M2-M3: geheugen oproepen
5	V/A: keuzeknop spannings- of stroominstelling
6	OCP: bescherming tegen overstroom
7	CC: constante stroommodus
8	CV: constante spanningsmodus
9	V: spanningsuitlezing

10	A: stroomuitlezing
11	instelknop voor spanning/stroom
12	uitgangsaansluiting (-)
13	aardingsaansluiting
14	uitgangsaansluiting (+)
15	voedingsaansluiting
16	ventilator
17	USB type B

5. Gebruik

5.1 In- en uitschakelen

1. Sluit het toestel aan op het lichtnet met de meegeleverde voedingskabel.

WAARSCHUWING

Sluit het toestel steeds aan op een geaard stopcontact.

1. Druk op de aan/uit-knop om het toestel in te schakelen. Op dit ogenblik is er geen uitgangsspanning of stroom op de uitgangsaansluitingen.
2. Druk op de aan/uit-knop om het toestel uit te schakelen na gebruik.

5.2 Constante spanningsmodus

Stel de gewenste uitgangsspanning in tussen 0 V en 30 V.

U kunt ook de gewenste stroombegrenzing instellen. Als de uitgangsstroom de begrenzing overschrijdt, dan schakelt het toestel automatisch naar constante stroommodus om.

5.3 Constante stroommodus

Stel de gewenste uitgangsstroom in tussen 0 A en 5 A.

U kunt ook de gewenste spanningsbegrenzing instellen.

5.4 De spanning en stroom instellen

U kunt 3 verschillende instellingen opslaan met de geheugenknoppen M1, M2 en M3.

1. Stel de spanningswaarde in. Druk op V/A. De spanningsuitlezing knippert. Draai aan de instelknop tot de gewenste spanning ongeveer bereikt is. Druk op de instelknop om een cijfer in de spanningsuitlezing te selecteren en draai de instelknop om te fijnregelen.
2. Stel de stroomwaarde in. Druk op V/A. De stroomuitlezing knippert. Draai aan de instelknop tot de gewenste stroom ongeveer bereikt is. Druk op de instelknop om een cijfer in de stroomuitlezing te selecteren en draai de instelknop om te fijnregelen. Bij het activeren van de overstroombeveiliging wordt de uitgang automatisch uitgeschakeld wanneer de stroom deze waarde overschrijdt.
3. Druk op MEN. De uitlezing knippert. Druk op de gewenste geheugenknop om op te slaan.

5.5 Instellen geheugen oproepen

Druk op de overeenkomstige geheugenknop om een opgeslagen instelling op te roepen.

OPMERKING

De uitgang wordt automatisch uitgeschakeld wanneer u een geheugenknop indrukt.

LABPS3005DN

5.6 Geheugen 3 gebruiken

1. Stel de gewenste spanning en stroom in. Druk op MEN en wacht totdat de display begint te knipperen.
2. Druk op M3. Wacht totdat de display niet meer knippert. De instellingen worden automatisch in het geheugen opgeslagen.
3. Om de instelling op te roepen, druk op M3.

5.7 Een belasting aansluiten

1. Sluit de positieve connector van de belasting aan op de positieve uitgangsaansluiting van het toestel.
2. Sluit de negatieve connector van de belasting aan op de negatieve uitgangsaansluiting van het toestel.

OPMERKING

Sluit de + of - connectoren aan op de aardingsaansluiting van het toestel om de spanning in te stellen op 0 V (aardingspotentiaal) bij die aansluiting.

5.8 Spanning op de belasting aanleggen

1. Druk op de aan/uit-knop om spanning op de belasting te zetten. De OUT- en CV-indicatoren lichten op. Het toestel functioneert in constante spanningsmodus. De display geeft enkel de huidige uitgangsspanning en de huidige stroom weer. Als de uitgangsstroom de ingestelde stroombegrenzing overschrijdt, dan schakelt het toestel automatisch naar constante stroommodus om. De CV-indicator gaat uit en de CC-indicator licht op.
2. Houd de aan/uit-knop ingedrukt om de uitgang uit te schakelen.

5.9 Bescherming tegen overstroom

1. Om het toestel tegen overstroom te beschermen, stel de maximumstroom in en druk op OCP.
2. Druk op de aan/uit-knop om de uitgang aan te leggen op de belasting. Wanneer de uitgangsstroom hoger is dan de ingestelde waarde, dan schakelt het toestel de uitgang uit en knippert de OCP-indicator.
3. Ontkoppel de belasting. Om te herstellen, druk op OCP.

5.10 Bediening op afstand via PC

1. Installeer de software.
2. Sluit het toestel aan op de pc en schakel deze in. Opmerking: De knoppen op het frontpaneel zijn vergrendeld wanneer het toestel aangesloten is op een pc. U kunt het toestel enkel via de pc bedienen.
3. Klik op de software om de software te starten. Het startscherm verschijnt.
4. Selecteer het nummer van het aangesloten toestel uit het vervolgkeuzemenu en klik op

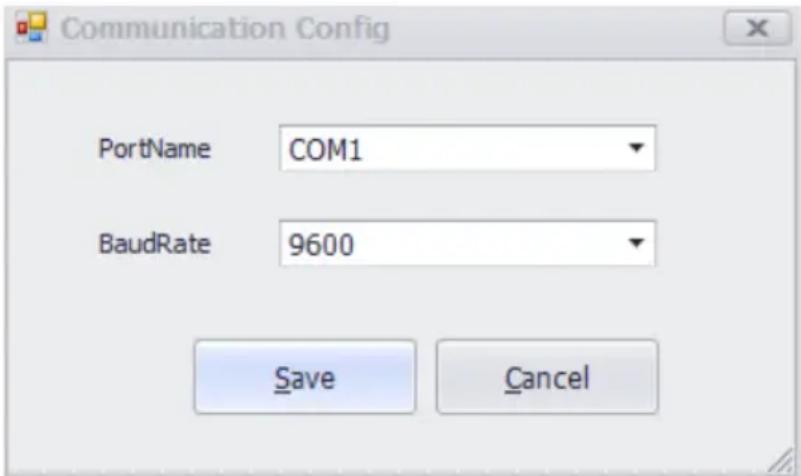

Communication Config PortName COM1 BaudRate 9600 Save Cancel

LABPS3005DN

5. Het hoofdscherm.

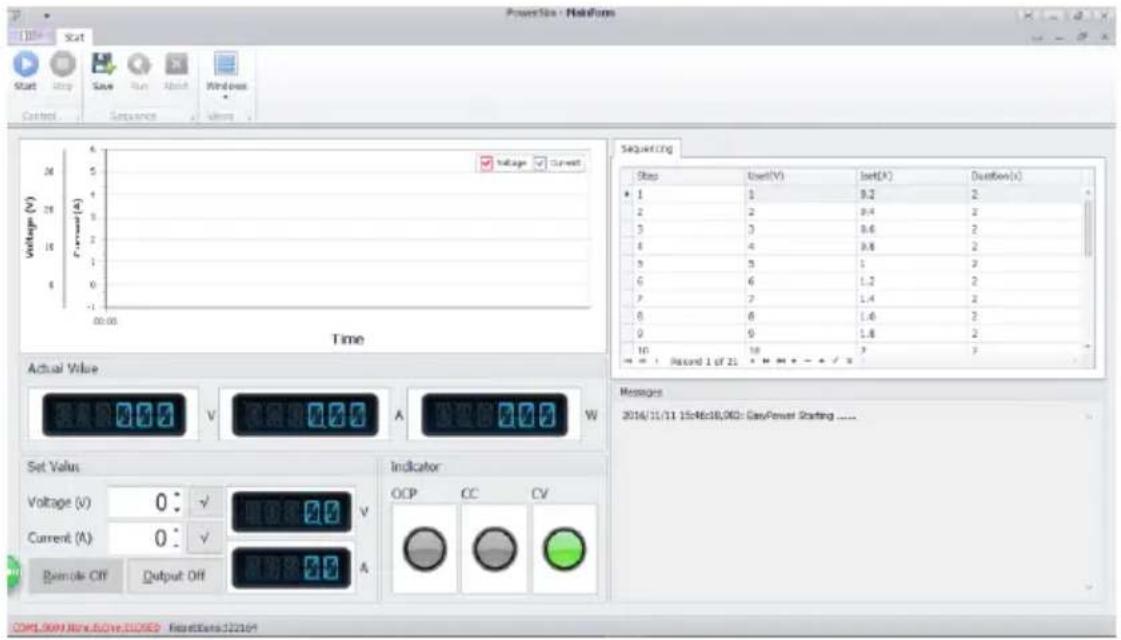

PowerUse - HoldForm Start Stop Save Run About Windows Control Sequence Window Voltage (V) Current Voltage (A) 00:00 Time Actual Value V A W Set Value Voltage (V) 0: √ Current (A) 0: √ Reimole Off Output Off Indicator OCP CC CV Sequentialing Stop User(V) Set(A) Duration(s) 1 1 9.2 2 2 2 9.4 2 3 3 8.6 2 4 4 9.8 2 5 5 1 2 6 6 1.2 2 7 7 1.4 2 8 8 1.6 2 9 9 1.8 2 10 10 3 3 Messages 2016/11/11 15=Rc18,060: Gain/Power Starting ..... COML999 Now Is Live CLOSED Resetless:2216?

MainForm

1. Display uitgangsspanning/-stroom
   Display voor de uitgangsspanning en -stroom.
2. Spanning/stroom instellen
   Configuratievenster voor spanning en stroom. Verander de waarde met de pijltjes.
3. Golfvormdiagram van de spanning
   Weergave van de spanning in golfvorm.
4. Golfvormdiagram van de stroom
   Weergave van de stroom in golfvorm.

ProgramForm

1. Start
   Software is actief.
2. Uset (V)
   Spanningsparameters.
3. Iset (A)
   Stroomparameters.
4. Duration (S)
   Uitschakeltijd voor elke parameter.
5. Repetition
   Aantal cycli van de programmeeruitgang.
6. Output
   Aan/uit-knop voor de programmeeruitgang.
7. Abort
   De programmeeruitgang sluiten.

6. Reiniging en onderhoud

6.1 Algemeen

• Ontkoppel het toestel van het lichtnet voor u aan onderhoudswerkzaamheden begint.
• De voedingskabels mogen niet beschadigd zijn. Laat het toestel onderhouden door een geschoolde technicus.
• Maak het toestel geregeld schoon met een vochtige, niet pluizende doek. Gebruik geen alcohol of solventen.
• De gebruiker mag geen onderdelen vervangen, behalve de zekering. Bestel eventuele reserveonderdelen bij uw dealer.
• Bewaar het toestel op een droge, goed geventileerde, stofvrije ruimte.

6.2 De zekering vervangen

1. Vervang een gesprongen zekering enkel door een zekering van hetzelfde type en met hetzelfde vermogen.
2. Ontkoppel het toestel van de netspanning voordat u de zekering vervangt.
3. Maak de zekeringhouder los met behulp van een schroevendraaier met platte kop.
4. Verwijder de oude zekering en vervang door een zekering van hetzelfde type.
5. Plaats de zekeringhouder terug in het toestel en schakel de stroom weer in.

7. Technische specificaties

ingangsspanning.... 230 V\~, 50 Hz, 1.5 A, 345 W, pf: 0.8
uitgangsspanning.... 0-30 VDC max. instelbaar
uitgangsstroom.... 0-5 A max. instelbaar
rimpelspanning .... ≤ 1 mV
rimpelstroom.... 3 mA
zekering 2 A, 250 V
max. relatieve vochtigheid ....../< 80 %
hoogte....max. 2000 m
werktemperatuur 0 °C tot 40 °C
afmetingen.... 115 x 190 x 240 mm
gewicht....5.3 kg

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.
