An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses

Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die

Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder

verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt

werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert

werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.
• Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.
• Demontieren oder öffnen Sie das Gehäuse KEINESFALLS. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
• Schließen Sie das Gerät immer an eine geerdete Steckdose an.
• Während des Gebrauchs heizt das Das Gerät auf. Beachten Sie, dass die Lüftungsschlitze nicht blockiert werden. Beachten Sie eine minimale Entfernung von 2,5 cm zwischen dem Gerät und jedem anderen Gegenstand.
• Stellen Sie das Gerät horizontal auf eine ebene und wärmebeständige Oberfläche. Stellen Sie das Gerät niemals auf eine brennbare Oberfläche (z.B. Teppich, Stoff usw
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung
• Schützen Sie das Gerät vor Staub und vor extremen Temperaturen.
• Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Wenden Sie bei der Bedienung keine Gewalt an.
• Verwenden Sie das Gerät nicht wenn das Gehäuse oder das Kabel beschädigt ist. Lassen Sie dieses Gerät von einem Fachmann reparieren.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
  • Die Abbildungen dienen nur zur Illustration.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	EIN/AUS-Schalter
2	den Ausgang ein-/ausschalten
3	MEN: speichern
4	M1-M2-M3: gespeicherte Werte abrufen
5	V/A: Wahlschalter Spannung/Strom
6	OCP: Überstromschutz
7	CC: Konstantstrom-Modus
8	CV: Konstantspannungs-Modus
9	V: Spannungsbildschirm

10	A: Strombildschirm
11	Einstellknopf für Spannung/Strom
12	negative Ausgangsbuchse
13	Masse-Anschluss
14	positive Ausgangsbuchse
15	Netzeingangsbuchse

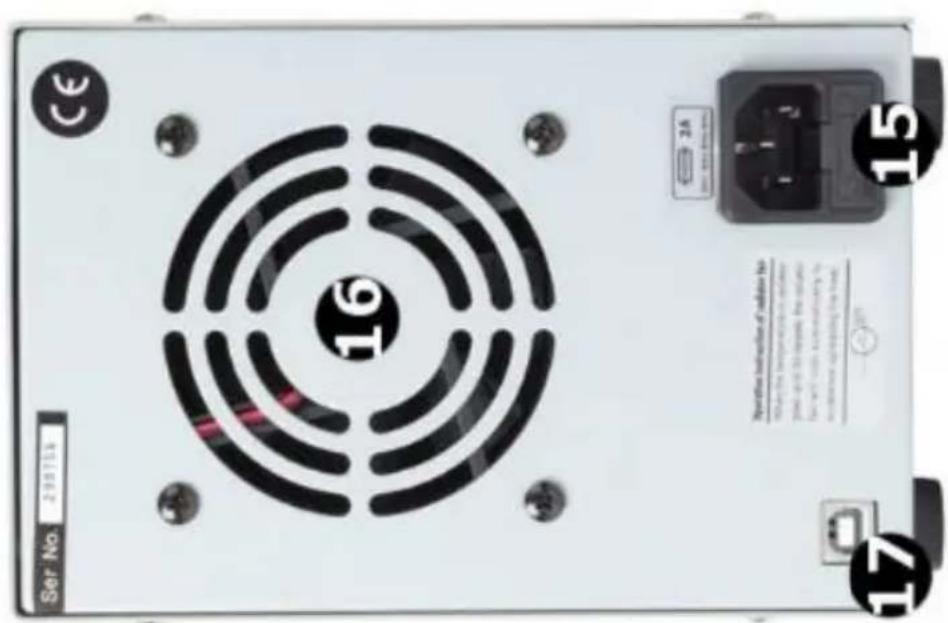

16	Lüfter
17	USB Typ B

5. Anwendung

5.1 Das Gerät ein- bzw. ausschalten

1. Verbinden Sie das Gerät über das mitgelieferte Netzkabel mit dem Netz.

WARNUNG

Schließen Sie das Gerät immer an eine geerdete Steckdose an.

1. Drücken Sie den EIN/AUS-Schalter, um das Gerät einzuschalten. In diesem Moment, gibt es weder Ausgangsspannung noch Strom an den Ausgangsbuchsen.
2. Drücken Sie den EIN/AUS-Schalter, um das Gerät auszuschalten.

5.2 Konstantspannungs-Modus

Stellen Sie die gewünschte Ausgangsspannung zwischen 0 V und 30 V ein.

Sie können auch die gewünschte Strombegrenzung einstellen. Überschreitet der Ausgangsstrom die Begrenzung, so schaltet das Gerät automatisch auf Konstantstrom-Modus um.

5.3 Konstantstrom-Modus

Stellen Sie den gewünschten Ausgangsstrom zwischen 0 V und 5 A ein.

Sie können auch die gewünschte Spannungsbegrenzung einstellen.

5.4 Die Spannung und den Strom einstellen

Sie können 3 verschiedene Einstellungen mit den Speichertasten M1, M2 und M3 einstellen.

1. Stellen Sie den Spannungswert ein. Drücken Sie die Taste V/A. Die Spannungsanzeige blinkt. Drehen Sie den Einstellknopf bis Sie die gewünschte Spannung ungefähr erreichen. Drücken Sie den Einstellknopf, um eine Ziffer in der Spannungsanzeige auszuwählen und drehen Sie zur Feinjustierung.
2. Stellen Sie den Stromwert ein. Drücken Sie die Taste V/A. Die Stromanzeige blinkt. Drehen Sie den Einstellknopf bis Sie den gewünschten Strom ungefähr erreichen. Drücken Sie den Einstellknopf, um eine Ziffer in der Stromanzeige auszuwählen und drehen Sie zur Feinjustierung. Aktivieren Sie den Überstromschutz, dann wird der Ausgang automatisch ausgeschaltet wenn der Strom diesen Wert überschreitet.
3. Drücken Sie auf MEN. Die Anzeige blinkt. Drücken Sie die gewünschte Speichertaste, um zu speichern.

5.5 Einstellungen abrufen

Um eine der gespeicherten Einstellungen abzurufen, drücken Sie die entsprechende Speichertaste.

BEMERKUNG

Der Ausgang wird automatisch ausgeschaltet wenn Sie eine Speichertaste drücken, um eine Einstellung abzurufen.

LABPS3005DN

5.6 Speicher 3 verwenden

1. Stellen Sie die gewünschte Spannung und den gewünschten Strom ein. Drücken Sie auf MEN und warten Sie bis die Anzeige blinkt.
2. Drücken Sie auf M3. Warten Sie bis die Anzeige nicht mehr blinkt. Die Einstellungen werden automatisch im Speicher gespeichert.
3. Um die Einstellungen abzurufen, drücken Sie M3.

5.7 Einen Verbraucher anschließen

1. Verbinden Sie den Plus-Anschluss des Verbrauchers mit der Plus-Anschlussbuchse des Gerätes.
2. Verbinden Sie den Minus-Anschluss des Verbrauchers mit der Minus-Anschlussbuchse des Gerätes.

ACHTUNG

Verbinden Sie den Plus- oder Minus-Anschluss mit dem Masse-Anschluss des Gerätes, um die Spannung am Anschluss auf 0 V (Erdpotential) einzustellen.

5.8 Spannung auf einen Verbraucher anwenden

1. Drücken Sie den EIN/AUS-Schalter, um die Spannung auf den Verbraucher anzuwenden. Die Ausgangs-LED und CV-LED leuchten. Das Gerät funktioniert im Konstantspannungs-Modus Das Display zeigt die aktuelle Ausgangsspannung und den aktuellen Strom an. Überschreitet der Strom die eingestellte Strombegrenzung, so schaltet das Gerät automatisch auf Konstantstrom-Modus um. Die CV-LED erlischt und die CC -LED leuchtet.
2. Drücken Sie den EIN/AUS-Schalter, um das Gerät auszuschalten.

5.9 Überstromschutz

1. Um den Überstromschutz einzuschalten, stellen Sie den Höchststrom ein und drücken Sie die OCP-Taste.
2. Schalten Sie den Ausgang ein, um Ausgang auf den Verbraucher anzuwenden. Überschreitet der Ausgangsstrom den eingestellten Wert, dann schaltet das Gerät den Ausgang aus und blinkt die OCP-LED.
3. Trennen Sie den Verbraucher. Zur Wiederherstellung, drücken Sie OCP.

5.10 Ferngesteuerte Bedienung über PC

1. Installieren Sie die Software.
2. Verbinden Sie das Gerät mit dem PC und schalten Sie es ein. Bemerkung: Die Tasten der Frontplatte sind blockiert wenn das Gerät mit einem PC verbunden ist. Sie können das Gerät nur über den PC bedienen.
3. Klicken Sie auf die Software, um die Software zu starten. Der Startbildschirm erscheint.

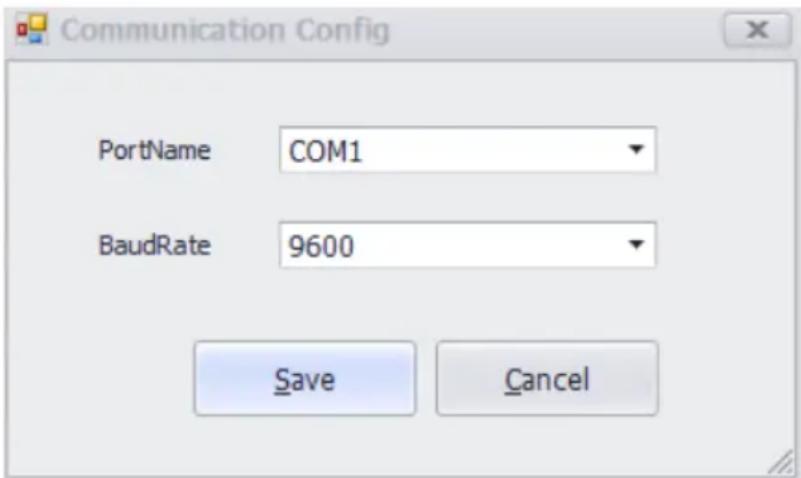

4. Wählen Sie die Nummer des angeschlossenen Gerätes im Aufklappmenü aus und klicken Sie.

Communication Config PortName COM1 BaudRate 9600 Save Cancel

LABPS3005DN

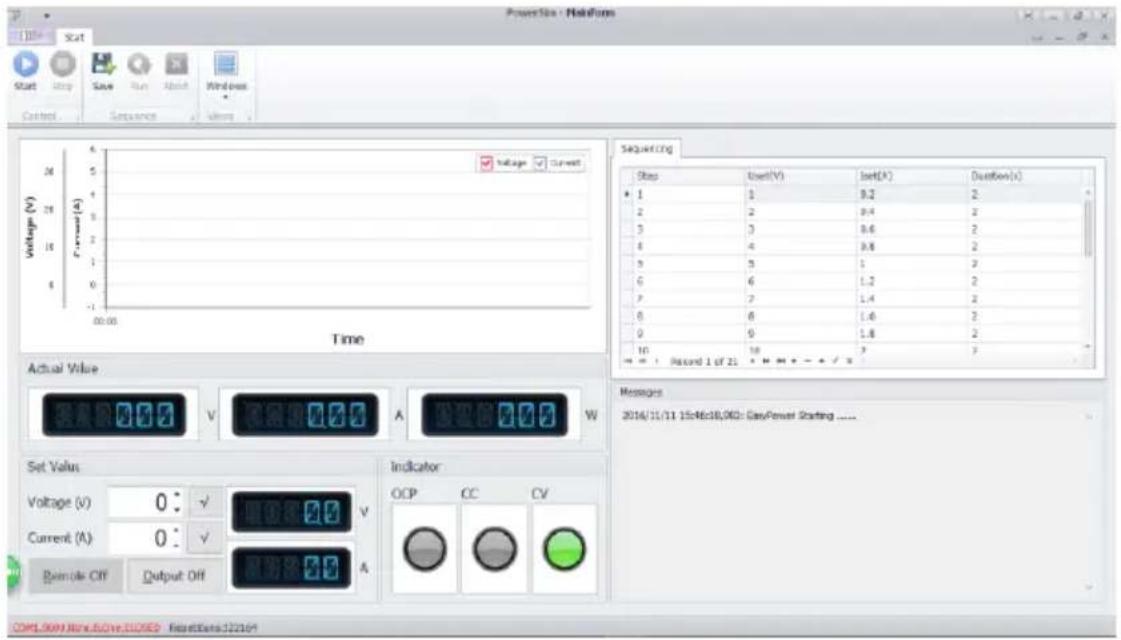

5. Der Hauptbildschirm.

PowerUse - HoldForm Start Stop Save Run About Windows Control Sequence Window Voltage (V) Current Voltage (A) 00:00 Time Actual Value V A W Set Value Voltage (V) 0: √ Current (A) 0: √ Reimole Off Output Off Indicator OCP CC CV Sequentialing Stop User(V) Set(A) Duration(s) 1 1 9.2 2 2 2 9.4 2 3 3 8.6 2 4 4 9.8 2 5 5 1 2 6 6 1.2 2 7 7 1.4 2 8 8 1.6 2 9 9 1.8 2 10 10 3 3 Messages 2016/11/11 15=Rbc18,060: GainPower Starting ..... COML999 Now Is Live CLOSED Resetless:2216?

MainForm

1. Bildschirm Ausgangsspannung/-Strom Bildschirm für die Ausgangsspannung und -Strom.
2. Voltage Set/Current Set Konfigurationsfenster für Spannung und Strom. Ändern Sie den Wert mit den Pfeilen.
3. Wellenformdiagramm für die Spannung Die Kurve der Spannungswelle wird angezeigt.
4. Wellenformdiagramm für den Strom Die Kurve der Stromwelle wird angezeigt.

ProgramForm

1. Start Die Software ist aktiv.

2. Uset (V) Parameter für die Spannung.

3. Iset (A) Parameter für den Strom

4. Duration (S) Ausschaltzeit für jeden Parameter.

5. Repetition Anzahl der Zyklen vom Programmierausgang.

6. Ausgang EIN/AUS-Schalter für den Programmierausgang.

7. Abort Den Programmierausgang abschalten.

6. Reinigung und Wartung

6.1 Allgemeines

• Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
• Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft warten.
• Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Außer Sicherung gibt es keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.
• Lagern Sie das Gerät an einem trockenen, gut gelüfteten, staubfreien Ort.

6.2 Die Sicherung ersetzen

1. Ersetzen Sie die defekte Sicherung durch eine neue gleichen Typs.
2. Trennen Sie das Gerät vom Netz ehe Sie einen Sicherungswechsel durchführen.
3. Lockern Sie den Sicherungshalter mit einem Schlitz-Schraubendreher.
4. Entfernen Sie die defekte Sicherung und setzen Sie eine neue Sicherung gleichen Typs ein.
5. Bringen Sie den Sicherungshalter wieder in das Gehäuse ein und verbinden Sie das Gerät wieder mit dem Netz.

7. Technische Daten

Eingangsspannung 230 V\~, 50 Hz, 1.5 A, 345 W, pf: 0.8

Ausgangsspannung 0-30 VDC max. einstellbar

Ausgangsstrom.... 0-5 A max. regelbar

Restwelligkeit .... ≤ 1 mV

Restwelligkeit Strom.... 3 mA

Sicherung 2 A, 250 V

max. relative Feuchte ....../< 80 %

Höhe max. 2000 m

Betriebstemperatur 0 °C bis 40 °C

Abmessungen 115 x 190 x 240 mm

Gewicht 5.3 kg

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
