Produkttyp	Stabilisiertes DC-Netzgerät
Marke	Velleman
Modell	LABPS3003SM
Eingangsspannung	230 V~, 50 Hz, 1 A
Ausgangsspannung	0-30 VDC einstellbar
Ausgangsstrom	0-3 A einstellbar
Restwelligkeit	200 mVp-p
Anzeige	2 LED-Anzeigen (Spannung und Strom)
Betriebsmodi	Konstantspannung (CV) und Konstantstrom (CC)
Einstellungen	Grob und Fein für Spannung und Strom
Anzeigen	CV- und CC-LED
Ausgangsklemmen	1 positive (+) und 1 negative (-) Klemme
Sicherung	T3,15 A
Abmessungen	85 x 160 x 205 mm
Gewicht	1,334 kg
Garantie	24 Monate (siehe Bedingungen)
Verwendung	Nur für Innenräume
Reinigung	Feuchtes, fusselfreies Tuch, ohne Alkohol oder Lösungsmittel
Sicherheit	Nicht öffnen; keine vom Benutzer reparierbaren Teile; an eine Steckdose mit Schutzkontakt anschließen

Häufig gestellte Fragen - LABPS3003SM VELLEMAN

Wie stelle ich die Ausgangsspannung ein?

Stellen Sie sicher, dass das Gerät eingeschaltet ist. Drehen Sie den Spannungseinstellknopf (grob), um eine ungefähre Spannung auszuwählen, und verwenden Sie dann die Feineinstellung für einen genauen Wert. Die Volt-Anzeige zeigt die Ausgangsspannung an. Die CV-Anzeige leuchtet im Konstantspannungsmodus.

Wie stelle ich den Ausgangsstrom ein?

Um den Ausgangsstrom einzustellen, müssen Sie das Gerät zunächst in den Strombegrenzungsmodus versetzen. Drehen Sie die Stromeinstellungen ganz nach links, kurzschließen Sie die Ausgangsklemmen, und drehen Sie dann den Stromeinstellknopf, um den gewünschten Wert zu erreichen. Verwenden Sie bei Bedarf die Feineinstellung. Die CC-Anzeige leuchtet.

Was bedeuten die Anzeigen CV und CC?

Die Anzeigen CV (Konstantspannung) und CC (Konstantstrom) zeigen den aktuellen Betriebsmodus an. CV leuchtet, wenn das Gerät die Spannung regelt; CC leuchtet, wenn der Strom den eingestellten Grenzwert erreicht und das Gerät in den Strombegrenzungsmodus wechselt.

Wie verwende ich das Gerät als Konstantstromquelle?

Schalten Sie das Gerät ein. Drehen Sie die Stromeinstellung ganz nach rechts. Drehen Sie die Spannungseinstellung, um eine Spannung auszuwählen. Die CV-Anzeige leuchtet. Der Ausgangsstrom wird auf den eingestellten Wert begrenzt. Schließen Sie die Last an die Ausgangsklemmen an.

Kann ich das Gerät selbst reparieren?

Nein. NIEMALS das Gehäuse öffnen. Es befinden sich keine vom Benutzer reparierbaren Teile im Inneren, mit Ausnahme der Sicherung. Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Kontaktieren Sie Ihren Händler für Ersatzteile.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein feuchtes, fusselfreies Tuch. Vermeiden Sie Alkohol und Lösungsmittel. Achten Sie darauf, dass keine Flüssigkeit ins Innere gelangt.

Was tun, wenn das Gerät heiß wird?

Das Gerät erwärmt sich während des Betriebs normal. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und dass ein Abstand von mindestens 2,5 cm um das Gerät herum vorhanden ist. Stellen Sie es auf eine ebene, hitzebeständige Oberfläche. Wenn die Überhitzung anhält, trennen Sie das Gerät vom Stromnetz und wenden Sie sich an den Händler.

Wie ist die Garantie für dieses Gerät?

Die Velleman®-Garantie beträgt 24 Monate für Verbraucherprodukte ab Kaufdatum. Sie deckt Produktions- und Materialfehler ab. Es gelten spezifische Bedingungen; bewahren Sie den Kaufbeleg und die Originalverpackung auf.

Wie schließe ich die Last an?

Schließen Sie den positiven (+) Anschluss der Last an die positive Ausgangsklemme (Klemme 10) und den negativen Anschluss an die negative Klemme (Klemme 11) an. Stellen Sie sicher, dass die Last die maximale Spannung und den maximalen Strom des Geräts nicht überschreitet. Die Anzeige zeigt die Ausgangswerte an.

Was tun bei Fehlfunktion?

Überprüfen Sie zuerst die Kabel, Anschlüsse und die Sicherung. Wenn das Problem weiterhin besteht, versuchen Sie nicht, es selbst zu reparieren. Kontaktieren Sie Ihren Händler mit dem Kaufbeleg und einer Beschreibung des Fehlers. Verwenden Sie das Gerät nicht, wenn das Gehäuse oder die Verkabelung beschädigt ist.

BEDIENUNGSANLEITUNG LABPS3003SM VELLEMAN

BEDIENUNGSANLEITUNG 15

INSTRUKCJA OBSŁUGI 18

MANUAL DO UTILIZADOR 21

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Das Gerät ist nur für den Gebrauch im Innenbereich geeignet. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.
	KEINESFALLS. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.Schließen Sie das Gerät immer an eine geerdete Steckdose an.
	Achtung: Während des Gebrauchs heizt das Gerät auf. Beachten Sie, dass die Lüftungsschlitze nicht blockiert werden. Beachten Sie eine minimale Entfernung von 1" (± 2.5 cm) zwischen dem Gerät und jedem anderen Gegenstand. Stellen Sie das Gerät auf eine ebene, hitzebeständige Oberfläche. Stellen Sie das Gerät nie auf Teppich(boden), Textilien usw.
	Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.
	Schützen Sie das Gerät vor Staub und vor extremen Temperaturen.
	Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Wenden Sie bei der Bedienung keine Gewalt an.
	Verwenden Sie das Gerät nicht, wenn das Gehäuse oder das Kabel beschädigt ist. Lassen Sie dieses Gerät von einem Fachmann reparieren.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

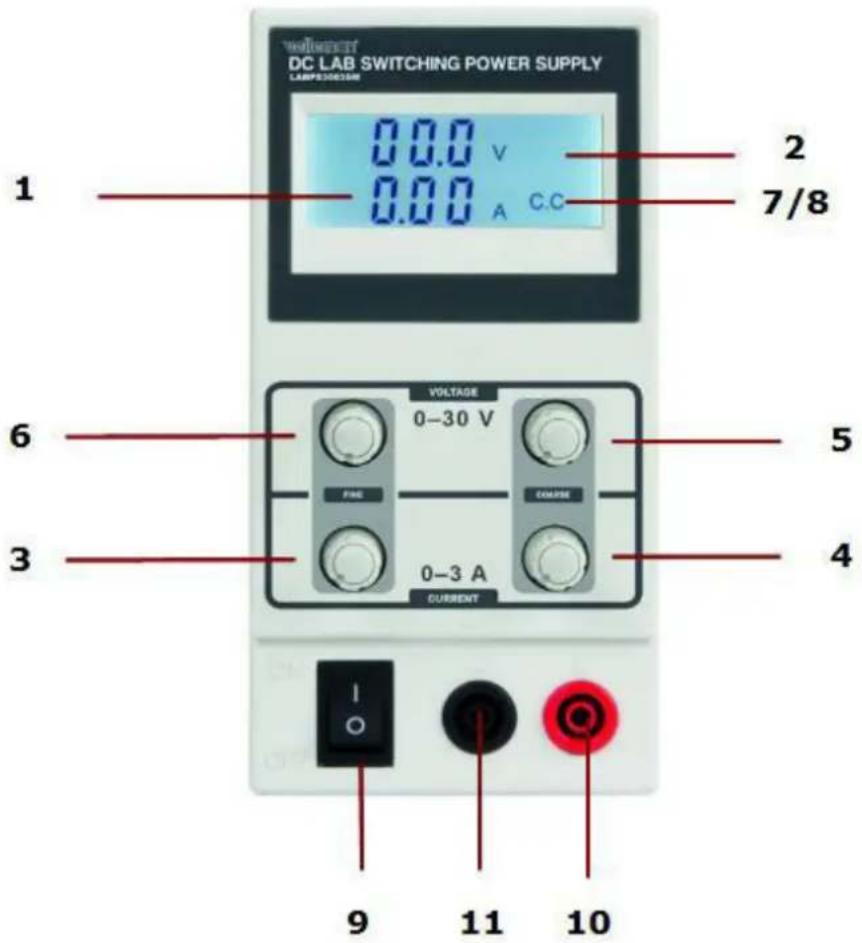

4. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Amp-Display (LED): zeigt den Ausgangsstrom an.	6	Regler für die Feineinstellung der Spannung: Drehschalter zur Feineinstellung der Ausgangsspannung.
2	Volt-Display (LED): Zeigt die Ausgangsspannung an.	7/8	Anzeige Konstantstrom/-Spannung
3	Regler für die Feineinstellung des Stroms: Drehschalter zur Feineinstellung der Strombegrenzung.	9	Taste EIN/AUS
4	Einstellknopf für den Strom: Drehschalter für die Einstellung der Strombegrenzung.	10	Ausgangsbuchse (+): Um die positive Buchse der Last anzuschließen.
5	Einstellknopf für die Spannung Drehschalter für die Einstellung der Ausgangsspannung.	11	Ausgangsbuchse (-): Um die negative Buchse der Last anzuschließen.

5. Anwendung

5.1 Einführung

Dieses Gerät ist ein sehr präzises, DC-Netzgerät mit einem einstellbaren Ausgang. Dieser Ausgang kann für Konstantspannung (C.V.) und Konstantstrom (C.C.) verwendet werden.

Stellen Sie die Ausgangsspannung zwischen 0 V und 30 V ein, wenn das Gerät sich im Konstantspannungs-Modus befindet (C.V.). Die Strombegrenzung (max. ± 3 A) kann in diesem Modus auch willkürlich eingestellt werden.

Im Konstantstrom-Modus kann der Ausgangsstrom kontinuierlich zwischen 0 und 3 A eingestellt werden.

Der Ausgangsstrom und die Ausgangsspannung werden in LED-Displays angezeigt.

5.2 Das Gerät als C.V.-Quelle verwenden

1. Schalten Sie das Gerät ein.
2. Stellen Sie den Einstellknopf für den Strom auf das Maximum, indem Sie ihn in den Uhrzeigersinn drehen.
3. Wählen Sie mit dem Spannungs-Einstellknopf eine Spannung, die fast mit dem gewünschten Wert übereinstimmt. Falls gewünscht, verwenden Sie den Drehschalter zur Feineinstellung (wenn zutreffend). Die LED C.V. leuchtet.

5.3 Den Einstellknopf für die Strombegrenzung im C.V.-Modus verwenden

1. Schalten Sie das Gerät ein.
2. Stellen Sie die beiden Einstellknöpfe für den Strom auf das Minimum, indem Sie diese gegen den Uhrzeigersinn drehen. Stellen Sie die beiden Einstellknöpfe für die Spannung auf das Maximum, indem Sie diese im Uhrzeigersinn drehen.
3. Stellen Sie sicher, dass sie die Ausgangsbuchsen kurzschließen, indem Sie diese mit dem geeigneten Kabel verbinden (60 V/16 A DC-Kabel).
4. Wählen Sie den gewünschten Strombegrenzungswert mit dem Einstellknopf für den Strom. Falls gewünscht, verwenden Sie den Drehschalter zur Feineinstellung (wenn zutreffend). Die LED C.C. leuchtet.
5. Entfernen Sie das Kurzschlusskabel von beiden Ausgansbuchsen.
6. Wählen Sie den gewünschten Wert mit dem Einstellknopf für die Spannung. Falls gewünscht, verwenden Sie den Drehschalter zur Feineinstellung (wenn zutreffend). Die LED C.V. leuchtet.
7. Verbinden Sie eine Last mit den Ausgangsbuchsen. Überschreitet der Strom die Strombegrenzung, dann leuchtet die LED C.C.

5.4 Eine Last anschließen

• Schließen Sie die Last an.
• Der Ausgangsstrom und die Ausgangsspannung werden nach dem Einschalten des Gerätes im Display angezeigt.
  • Die LED C.V. leuchtet, wenn das Gerät sich im C.V.-Modus befindet.
• EL LED C.V. ist ausgeschaltet und die LED C.C. leuchtet, wenn das Amp-Display einen Wert anzeigt, der den eingegebenen Wert überschreitet. Ist dies der Fall, dann aktiviert das Gerät automatisch den Strombegrenzungs-Modus. Installieren Sie eine Last, mit der das Gerät nominal funktionieren kann.

6. Reinigung und Wartung

• Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
• Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft warten.
• Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Außer Sicherung gibt es keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.
• Lagern Sie das Gerät an einem trockenen, gut gelüfteten, staubfreien Ort.

7. Technische Daten

Eingangsspannung....230 V\~, 50 Hz, 1 A, 126 W, pf: 0.55

Ausgangsspannung....0-3 A VDC max. regelbar

Ausgangsstrom 0-3 A max. regelbar

Restwelligkeit.... 200 mVp-p

Abmessungen 85 × 160 × 205 mm

Gewicht....1,334 kg

Sicherung....T3.15

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
