LABPS3030SM - Schalter VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	Einstellbare DC-Stromversorgung (Schaltnetzteil)
Marke	Velleman
Modell	LABPS3030SM
Eingangsspannung	220-240 V~, 50 Hz, 6,2 A, PF: 0,62
Ausgangsspannung	0-30 VDC einstellbar
Ausgangsstrom	0-30 A einstellbar
Nennleistung	1260 W
Sicherung	T6
Restwelligkeit	100 mV
Betriebstemperatur	0 °C bis +40 °C, < 90 % rel. Luftfeuchtigkeit
Betriebsdauer bei Volllast	8 Stunden
Abmessungen	336 x 87 x 214 mm
Gewicht	2,8 kg
Hauptfunktionen	Konstantspannungsmodus (C.V.), Konstantstrommodus (C.C.), Kurzschlussschutz, einstellbare Strombegrenzung (max. ±12 A im C.C.-Modus), LED-Anzeigen
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; ein feuchtes, fusselfreies Tuch verwenden; Alkohol und Lösungsmittel vermeiden; an einem trockenen, gut belüfteten Ort lagern
Sicherheit	Gehäuse niemals öffnen; an geerdete Steckdose anschließen; 2,5 cm Belüftungsabstand lassen; von Kindern ab 8 Jahren unter Aufsicht verwenden; bei Beschädigung nicht verwenden
Ersatzteile und Reparierbarkeit	Sicherung vom Benutzer austauschbar; keine anderen reparierbaren Teile; beim Händler bestellen
Allgemeine Informationen	24 Monate Garantie für Haushaltsgebrauch; nur für Innenräume; CE-Zertifizierungen; WEEE-Vorschriften beachten

Häufig gestellte Fragen - LABPS3030SM VELLEMAN

Wie stelle ich die Ausgangsspannung ein?

Drehen Sie den Spannungseinstellknopf (4), um die Spannung zwischen 0 und 30 V einzustellen. Die C.V.-Anzeige leuchtet im Konstantspannungsmodus. Verwenden Sie bei Bedarf die Feineinstellung.

Wie stelle ich die Strombegrenzung ein?

Schalten Sie das Gerät ein, drehen Sie den Stromregler ganz nach links und die Spannung ganz nach rechts. Kurzschließen Sie die Ausgangsklemmen, drehen Sie dann den Stromregler, um den Grenzwert einzustellen (max. ±12 A). Entfernen Sie den Kurzschluss und stellen Sie die gewünschte Spannung ein.

Was tun bei einem Kurzschluss am Ausgang?

Das Gerät aktiviert automatisch den Strombegrenzungsschutz und schaltet den Ausgang ab, um Schäden zu vermeiden. Beheben Sie den Kurzschluss so schnell wie möglich; nach Behebung des Problems nimmt das Gerät den normalen Betrieb wieder auf.

Wie reinige ich das Gerät?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein feuchtes, fusselfreies Tuch. Vermeiden Sie Alkohol und Lösungsmittel. Reinigen Sie nicht mit aggressiven Flüssigkeiten.

Die Sicherung ist durchgebrannt, wie ersetze ich sie?

Die Sicherung (T6) ist das einzige vom Benutzer austauschbare Teil. Ziehen Sie den Netzstecker, entfernen Sie den Sicherungshalter (12) und ersetzen Sie ihn durch eine Sicherung desselben Typs. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Warum läuft der Lüfter so oft?

Der Lüfter (11) läuft an, um Wärme abzuleiten. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und lassen Sie mindestens 2,5 cm Platz um das Gerät für eine optimale Luftzirkulation.

Was ist die maximale Betriebstemperatur?

Das Gerät kann von 0 °C bis +40 °C bei einer relativen Luftfeuchtigkeit unter 90 % betrieben werden. Vermeiden Sie extreme Temperaturen und übermäßige Feuchtigkeit.

Kann ich dieses Gerät im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich ausgelegt. Schützen Sie es vor Staub, extremen Temperaturen und Feuchtigkeit.

Dürfen Kinder dieses Gerät verwenden?

Ja, ab 8 Jahren und unter Aufsicht. Personen mit eingeschränkten Fähigkeiten können das Gerät nutzen, wenn sie unterwiesen wurden. Lassen Sie Kinder nicht mit dem Gerät spielen; Reinigung und Wartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

Wie lange ist die Garantiezeit?

Die Garantie beträgt 24 Monate für Verbraucherprodukte (EU) ab Kaufdatum. Sie deckt Produktions- oder Materialfehler ab. Bei gewerblicher Nutzung beträgt die Garantie 6 Monate.

BEDIENUNGSANLEITUNG LABPS3030SM VELLEMAN

BEDIENUNGSANLEITUNG 19

INSTRUKCJA OBSŁUGI 23

MANUAL DO UTILIZADOR 27

CE

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder die verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen Sie die Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme sorgfältig durch.

Nur für den Innenbereich geeignet.

Sicherheitstransformator, kurzschlussfest.

Schaltnetzteil.

Demontieren oder öffnen Sie das Gehäuse KEINESFALLS. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Schließen Sie das Gerät immer an eine geerdete Steckdose an.

Achtung: das Gerät wird bei Betrieb heiß. Die Lüftungsschlitze dürfen nie abgedeckt werden. Der Mindestabstand zwischen Gerät und jedem anderen Gegenstand muss mindestens 1" (± 2.5 cm) betragen. Stellen Sie das Gerät auf eine ebene, hitzebeständige Oberfläche. Stellen Sie das Gerät nie auf Teppich(boden), Textilien usw.

Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände. Das Gerät darf nicht unbeaufsichtigt von Kindern betrieben oder gereinigt werden.
• Verwenden Sie das Gerät nicht, wenn das Gehäuse oder das Kabel beschädigt ist. Lassen Sie dieses Gerät von einem Fachmann reparieren.
• Schützen Sie das Gerät vor Staub und vor extremen Temperaturen. Setzen Sie das Gerät weder mechanischen Ansprüchen noch Vibrationen aus. Wenden Sie bei der Bedienung keine Gewalt an.

3. Allgemeine Richtlinien

• Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.
• Das Gerät ist kurzschluss- und überlastfest. Der Leistungsverlust bei Kurzschluss ist dank der Schutzschaltung, die den Leistungsverlust der Transistoren kontrolliert, beschränkt. So wird das Gerät nicht beschädigt. Das Gerät schaltet den Strombegrenzungsmodus automatisch ein. Dies bedeutet, dass die Strombegrenzung (max. ± 12 A) eingestellt ist. Reparieren Sie den Kurzschluss aber möglichst schnell, um Verschleiß und einen unnötigen Stromverbrauch zu vermeiden.
• Bei einem Kurzschluss zwischen der positiven und der negativen Ausgangsbuchse, wird der Ausgang ausgeschaltet, um einen Leistungsverlust zu vermeiden. Das Gerät wird wieder normal funktionieren wenn Sie das Problem gelöst haben.
• Das Gerät ist eine große Stromversorgungsquelle. Betreiben Sie das Gerät in einem gut belüftetem Raum wenn es auf maximale Leistung funktioniert, um Überhitzung zu vermeiden. Beachten Sie, dass die Oberfläche des Kühlkörpers zu warm ist wenn das Gerät auf maximale Leistung funktioniert.
• Ein inkorrekte Anwendung und eine zu hohe Umgebungstemperatur können dafür sorgen, dass interne Komponenten nicht mehr korrekt funktionieren. Ist dies der Fall, dann kann die aktuelle Ausgangsspannung die Nennausgangsspannung überschreiten. Seien Sie vorsichtig wenn Sie das Gerät verwenden und beschädigen Sie das Gerät nicht.

4. Beschreibung

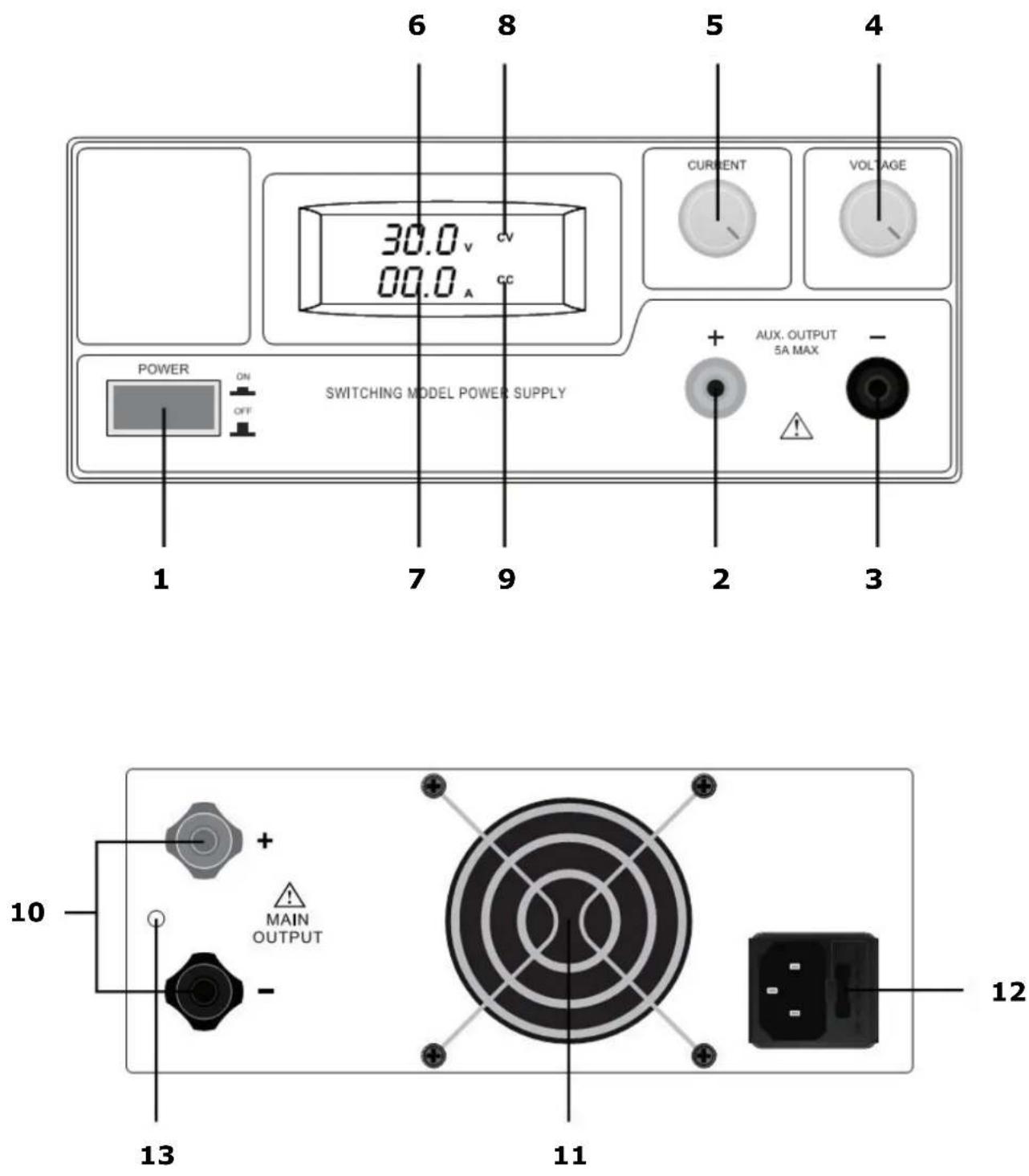

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Taste EIN/AUS
2	der positive Ausgang
3	der negative Ausgang
4	Einstellknopf für Spannung
5	Einstellknopf für Strom
6	Spannungsanzeige
7	Stromanzeige

8	geregelte Spannungsanzeige
9	Anzeige Stromregler
10	Ausgangsbuchse: 20 A/30 A max; Rot (Pluspol); Schwarz (Minuspol)
11	Lüfter
12	Sicherung
13	Anschlussbuchse für die Erdung

5. Betrieb

5.1 Einführung

Dieses Gerät ist ein sehr präzises, DC-Netzgerät mit einem einstellbaren Ausgang. Dieser Ausgang kann für Konstantspannung (C.V.) und Konstantstrom (C.C.) verwendet werden.

Stellen Sie die Ausgangsspannung zwischen 0 V und 30 V ein, wenn das Gerät sich im Konstantspannungs-Modus befindet (C.V.). Die Strombegrenzung (max. ± 30 A) kann in diesem Modus auch willkürlich eingestellt werden.

Im Konstantstrom-Modus kann der Ausgangsstrom kontinuierlich zwischen 0 und 30 A eingestellt werden.

Der Ausgangsstrom und die Ausgangsspannung werden in LED-Displays angezeigt.

5.2 Das Gerät als C.V.-Quelle verwenden

1. Schalten Sie das Gerät ein.
2. Stellen Sie den Einstellknopf für den Strom auf das Maximum, indem Sie ihn in den Uhrzeigersinn drehen.
3. Wählen Sie mit dem Spannungs-Einstellknopf eine Spannung, die fast mit dem gewünschten Wert übereinstimmt. Falls gewünscht, verwenden Sie den Drehschalter zur Feineinstellung (wenn zutreffend). Die LED C.V. leuchtet.

5.3 Den Einstellknopf für die Strombegrenzung im C.V.-Modus verwenden

1. Schalten Sie das Gerät ein.
2. Stellen Sie den Einstellknopf für den Strom auf das Minimum, indem Sie ihn gegen den Uhrzeigersinn drehen. Stellen Sie den Einstellknopf für die Spannung auf das Maximum, indem Sie diese im Uhrzeigersinn drehen.
3. Die Ausgangsbuchsen müssen Sie kurzschließen, indem Sie diese über das geeignete Kabel miteinander verbinden.
4. Wählen Sie den gewünschten Strombegrenzungswert mit dem Einstellknopf für den Strom. Falls gewünscht, verwenden Sie den Drehschalter zur Feineinstellung (wenn zutreffend). Die LED C.C. leuchtet.
5. Entfernen Sie das Kurzschlusskabel von beiden Ausgangsbuchsen.
6. Wählen Sie den gewünschten Wert mit dem Einstellknopf für die Spannung. Falls gewünscht, verwenden Sie den Drehschalter zur Feineinstellung (wenn zutreffend). Die LED C.V. leuchtet.
7. Verbinden Sie eine Last mit den Ausgangsbuchsen. Überschreitet der Strom die Strombegrenzung, dann leuchtet die LED C.C.

5.4 Eine Last anschließen

1. Schließen Sie die Last an.
2. Der Ausgangsstrom und die Ausgangsspannung werden nach dem Einschalten des Gerätes im Display angezeigt.
3. Die LED C.V. leuchtet, wenn das Gerät sich im C.V.-Modus befindet.
4. Die C.V.-LED ist ausgeschaltet und die C.C.- LED leuchtet, wenn das Amp-Display einen Wert anzeigt, der den eingestellten Wert überschreitet. Ist dies der Fall, dann aktiviert das Gerät automatisch den Strombegrenzungs-Modus. Installieren Sie eine Last, mit der das Gerät normal funktionieren kann.

6. Reinigung und Wartung

• Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
• Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft warten.
• Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Außer Sicherung gibt es keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.
• Lagern Sie das Gerät an einem trockenen, gut gelüfteten, staubfreien Ort.

7. Technische Daten

Eingangsspannung 220-240 V\~, 50 Hz, 6.2 A, Pf: 0.62

Ausgang

Spannung 0-30 VDC einstellbar

Strom....0-30 A einstellbar

Stromversorgung....1260 W

Sicherung....T6

Restwelligkeit 100 mV

Betriebstemperatur.... 0 °C bis +40 °C, < 90% relative Feuchte

Autonomie bei Volllast.... 8 Stunden

Abmessungen 336 x 87 x 214 mm

Gewicht....2.8 kg

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman Group nv übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman Group nv besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
