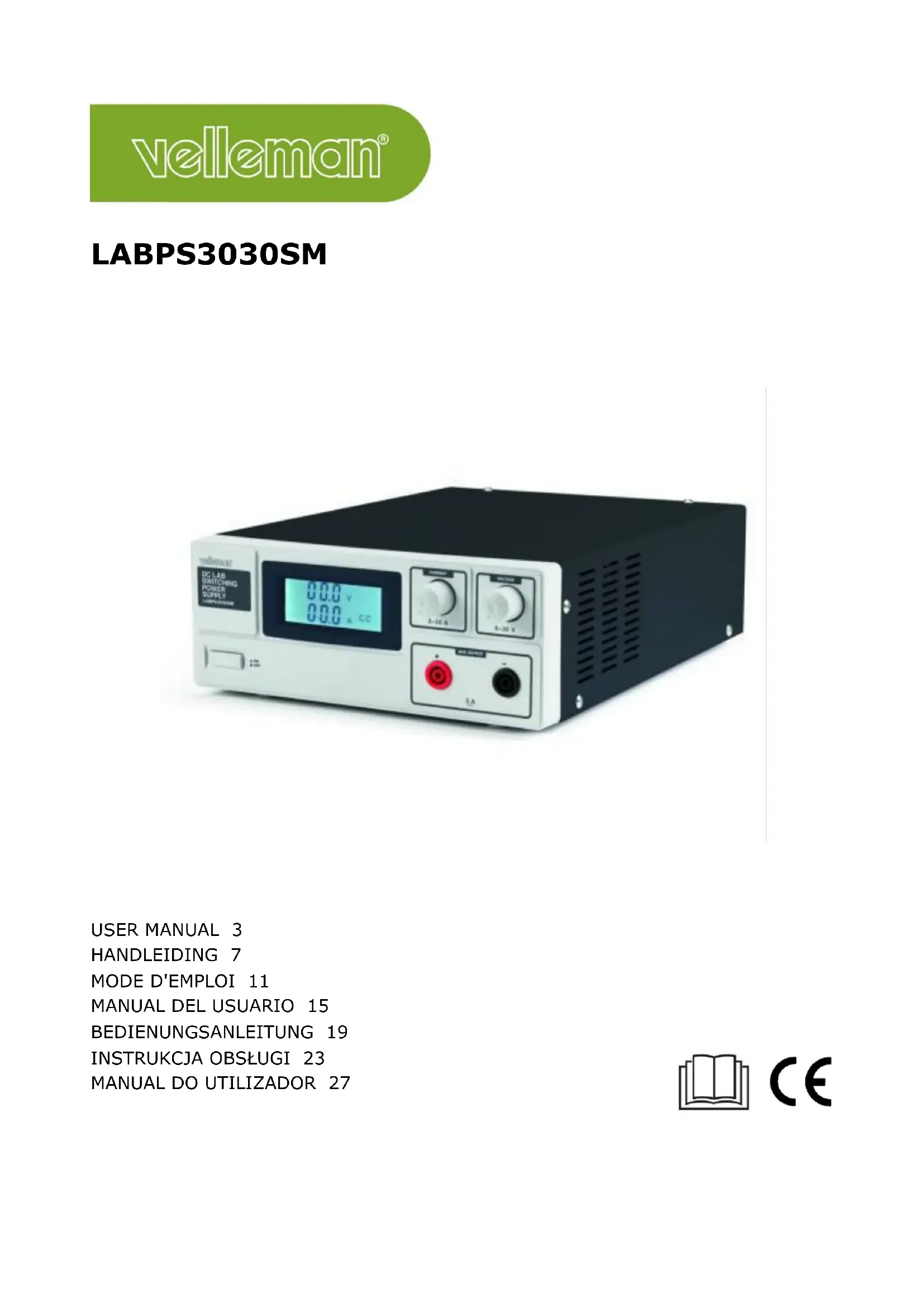

LABPS3030SM - Commutateur VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation CC réglable (commutateur)
Marque	Velleman
Modèle	LABPS3030SM
Tension d'entrée	220-240 V~, 50 Hz, 6.2 A, Pf: 0.62
Tension de sortie	0-30 VDC réglable
Courant de sortie	0-30 A réglable
Puissance nominale	1260 W
Fusible	T6
Tension d'ondulation	100 mV
Température de service	0 °C à +40 °C, < 90 % HR
Autonomie à charge maximale	8 heures
Dimensions	336 x 87 x 214 mm
Poids	2.8 kg
Fonctions principales	Mode tension constante (C.V.), mode courant constant (C.C.), protection contre les courts-circuits, limitation de courant réglable (max. ±12 A en mode C.C.), indicateurs LED
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide non pelucheux ; éviter alcool et solvants ; stocker dans un endroit sec et bien ventilé
Sécurité	Ne jamais ouvrir le boîtier ; brancher sur prise avec terre ; laisser 2.5 cm de ventilation ; utiliser par enfants ≥8 ans sous surveillance ; ne pas utiliser si endommagé
Pièces détachées et réparabilité	Fusible remplaçable par l'utilisateur ; aucune autre pièce réparable ; commander chez le revendeur
Informations générales	Garantie 24 mois pour usage domestique ; usage intérieur uniquement ; certifications CE ; respecter la réglementation DEEE

FOIRE AUX QUESTIONS - LABPS3030SM VELLEMAN

Comment régler la tension de sortie ?

Tournez le bouton de réglage de tension (4) pour ajuster la tension entre 0 et 30 V. L'indicateur C.V. s'allume en mode tension constante. Utilisez le réglage fin si nécessaire.

Comment régler la limitation de courant ?

Mettez l'appareil sous tension, tournez le réglage de courant complètement à gauche et la tension à droite. Court-circuitez les bornes de sortie, puis tournez le réglage de courant pour définir la limite (max. ±12 A). Déconnectez le court-circuit et réglez la tension souhaitée.

Que faire en cas de court-circuit en sortie ?

L'appareil active automatiquement la protection de limitation de courant, coupant la sortie pour éviter les dommages. Réparez le court-circuit dès que possible ; l'appareil reprendra son fonctionnement normal après résolution du problème.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon humide non pelucheux. Évitez l'alcool et les solvants. Ne nettoyez pas avec des liquides agressifs.

Le fusible a sauté, comment le remplacer ?

Le fusible (T6) est la seule pièce remplaçable par l'utilisateur. Débranchez l'appareil, retirez le porte-fusible (12) et remplacez-le par un fusible de même type. Si le problème persiste, contactez votre revendeur.

Pourquoi le ventilateur tourne-t-il souvent ?

Le ventilateur (11) se met en marche pour dissiper la chaleur. Assurez-vous que les fentes de ventilation ne sont pas obstruées et laissez au moins 2.5 cm d'espace autour de l'appareil pour une circulation d'air optimale.

Quelle est la température maximale de fonctionnement ?

L'appareil peut fonctionner de 0 °C à +40 °C avec une humidité relative inférieure à 90 %. Évitez les températures extrêmes et une humidité excessive.

Puis-je utiliser cet appareil à l'extérieur ?

Non, cet appareil est conçu uniquement pour une utilisation à l'intérieur. Protégez-le de la poussière, des températures extrêmes et de l'humidité.

Les enfants peuvent-ils utiliser cet appareil ?

Oui, à partir de 8 ans et sous surveillance. Les personnes ayant des capacités réduites peuvent l'utiliser si elles ont été formées. Ne laissez pas les enfants jouer avec l'appareil ; le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Quelle est la durée de la garantie ?

La garantie est de 24 mois pour les produits grand public (UE) à compter de la date d'achat. Elle couvre les vices de production ou de matériaux. Pour une utilisation professionnelle, la garantie est réduite à 6 mois.

MODE D'EMPLOI LABPS3030SM VELLEMAN

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non-sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Uniquement pour usage à l'intérieur.

Transformateur de sécurité, protégé contre les courts-circuits.

Module d'alimentation à découpage.

Ne jamais désassembler ni ouvrir le boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Il n'y a aucune pièce réparable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

Toujours brancher l'appareil sur une prise de courant avec mise à la terre.

ATTENTION : L'appareil chauffe pendant l'usage. Veiller à ce que les fentes de ventilation ne soient pas bloquées. Pour une circulation d'air optimale, laisser une distance de minimum 1" (± 2.5 cm) entre l'appareil et tout autre objet devant les ouvertures. Placer l'appareil sur une surface plane, résistante à la chaleur. Ne pas le placer sur un tapis, tissu, etc.

Toujours déconnecter l'appareil s'il n'est pas utilisé et avant le nettoyage ou l'entretien. Tirer sur la fiche pour débrancher l'appareil ; non pas sur le câble.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
• Ne pas utiliser l'appareil si le boîtier ou le câblage sont endommagés. Ne pas essayer de réparer l'appareil soi-même, contacter votre revendeur.
• Protéger contre la poussière et les températures extrêmes. Protéger l'appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l'opération.

3. Directives générales

• Se référer à la garantie de service et de qualité Velleman® en fin du mode d'emploi.
• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Garder ce mode d'emploi pour toute référence ultérieure.
• L'appareil bénéficie d'une protection optimale grâce à la protection de court-circuit et le point de limitation de courant. La perte de puissance est limitée grâce au protection de circuit qui contrôle la perte de puissance des transistors. Cette fonction protège l'appareil contre les dommages. L'appareil se met automatiquement en mode de limitation de courant, ce qui signifie que le point de limitation de courant (max. ± 12 A) est installé. Néanmoins, réparer le court-circuit dès que possible afin d'éviter l'usure et la consommation d'énergie inutile.
• En cas d'un court-circuit entre la borne de sortie positive et la borne négative, la sortie sera coupée afin d'éviter la perte de puissance. L'appareil reprendra son fonctionnement normal dès que le problème est résolu.
• Cet appareil est une large source d'alimentation. Pour éviter une surchauffe, mettre l'appareil dans un endroit bien ventilé lors d'un fonctionnement à pleine puissance. Noter que la surface du dissipateur de chaleur est trop chaude au toucher quand l'appareil fonctionne à puissance maximale.
• Un usage incorrect et une température ambiante trop élevée peuvent causer un dysfonctionnement de certains composants internes. Le cas échéant, la tension de sortie actuelle peut dépasser la tension de sortie nominale. Procéder avec prudence lors de l'utilisation de l'appareil et ne pas l'endommager.

4. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

1	interrupteur on/off
2	sortie positive
3	sortie négative
4	réglage de tension
5	réglage de courant
6	indication de la tension
7	indication de courant

8	indication de la tension réglée
9	indication de régulateur de courant
10	borne de sortie: 20 A/30 A max; rouge positif noir négatif
11	ventilateur
12	fusible
13	borne de mise à la terre

5. Fonctionnement

5.1 Introduction

L'appareil est une source d'alimentation CC à haute précision avec une sortie réglable. Il est possible d'utiliser cette sortie pour une tension constante (C.V.) et un courant constant (C.C.).

La tension de sortie peut être réglée de 0 V à 30 V lorsque l'appareil se trouve en mode de tension constante (= mode C.V.). Le point de limitation de courant (max. ± 30 A) peut également être réglé arbitrairement dans ce mode.

Le courant de sortie peut être réglé entre 0 et 30 A dans le mode de courant constant.

Le courant de sortie et la tension de sortie sont affichés sur les afficheurs à LED.

5.2 Utiliser l'appareil comme source de C.C.

1. Allumer l'appareil.
2. Tourner le réglage de courant complètement vers la droite.
3. Tourner le réglage de tension pour sélectionner une tension approximative. Si nécessaire, utiliser le réglage fin. L'indicateur C.V. s'allume.

5.3 Régler le point de limitation de courant en mode C.V.

1. Allumer l'appareil.
2. Tourner les réglages de courant complètement vers la gauche et tourner les réglages de tension complètement vers la droite.
3. Court-circuiter les bornes de sortie en les interconnectant avec le câble approprié.
4. Tourner le réglage de courant pour régler le point de limitation de courant. Si nécessaire, utiliser le réglage fin. L'indicateur C.C. s'allume.
5. Déconnecter le câble de court-circuit des bornes de sortie.
6. Tourner le réglage de tension pour régler la valeur de tension. Si nécessaire, utiliser le réglage fin. L'indicateur C.V. s'allume.
7. Connecter la charge aux bornes de sortie. L'indicateur C.V. s'allume lorsque le courant dépasse le point de limitation de courant.

5.4 Connecter la charge

1. Connecter la charge.
2. Le courant de sortie et la tension de sortie s'affichent dès que l'appareil est allumé.
3. L'indicateur C.V. s'allume lorsque l'appareil est en mode C.V.
4. La LED C.V. est éteinte et la LED C.C. s'allume lorsque l'afficheur Amp indique une valeur dépassant la valeur instaurée. Le cas échéant, l'appareil passe automatiquement en mode de limitation de courant. Instaurez une charge qui permet un fonctionnement normal.

6. Nettoyage et entretien

• Débrancher l'appareil avant chaque entretien.
- Les câbles d'alimentation ne peuvent pas être endommagés. L'entretien doit être effectué par un technicien qualifié.
- Nettoyer régulièrement l'appareil avec un chiffon humide non pelucheux. Éviter l'usage d'alcool et de solvants.
- Il n'y a aucune pièce réparable par l'utilisateur sauf le fusible. Commander des pièces de rechange éventuelles chez votre revendeur.
- Stocker l'appareil dans un endroit sec, bien ventilé et sans poussière.

7. Spécifications techniques

tension d'entrée 220-240 V\~, 50 Hz, 6.2 A, Pf: 0.62

sortie

tension....0-30 VDC réglable

courant.... 0-30 a réglable

puissance 1260 W

fusible....T6

tension d'ondulation ....100 mV

température de service ......de 0 °C à +40 °C, < 90 % humidité relative

autonomie (utilisation en continu) à charge maximale.... 8 heures

dimensions 336 x 87 x 214 mm

poids 2.8 kg

N'employer cet appareil qu'avec des accessoires d'origine. Velleman Group SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

© DROITS D'AUTEUR

Velleman Group SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

MANUAL DEL USUARIO

1. Introducción

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ; - si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplacables), ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;

- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice :

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ;

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport ;

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
