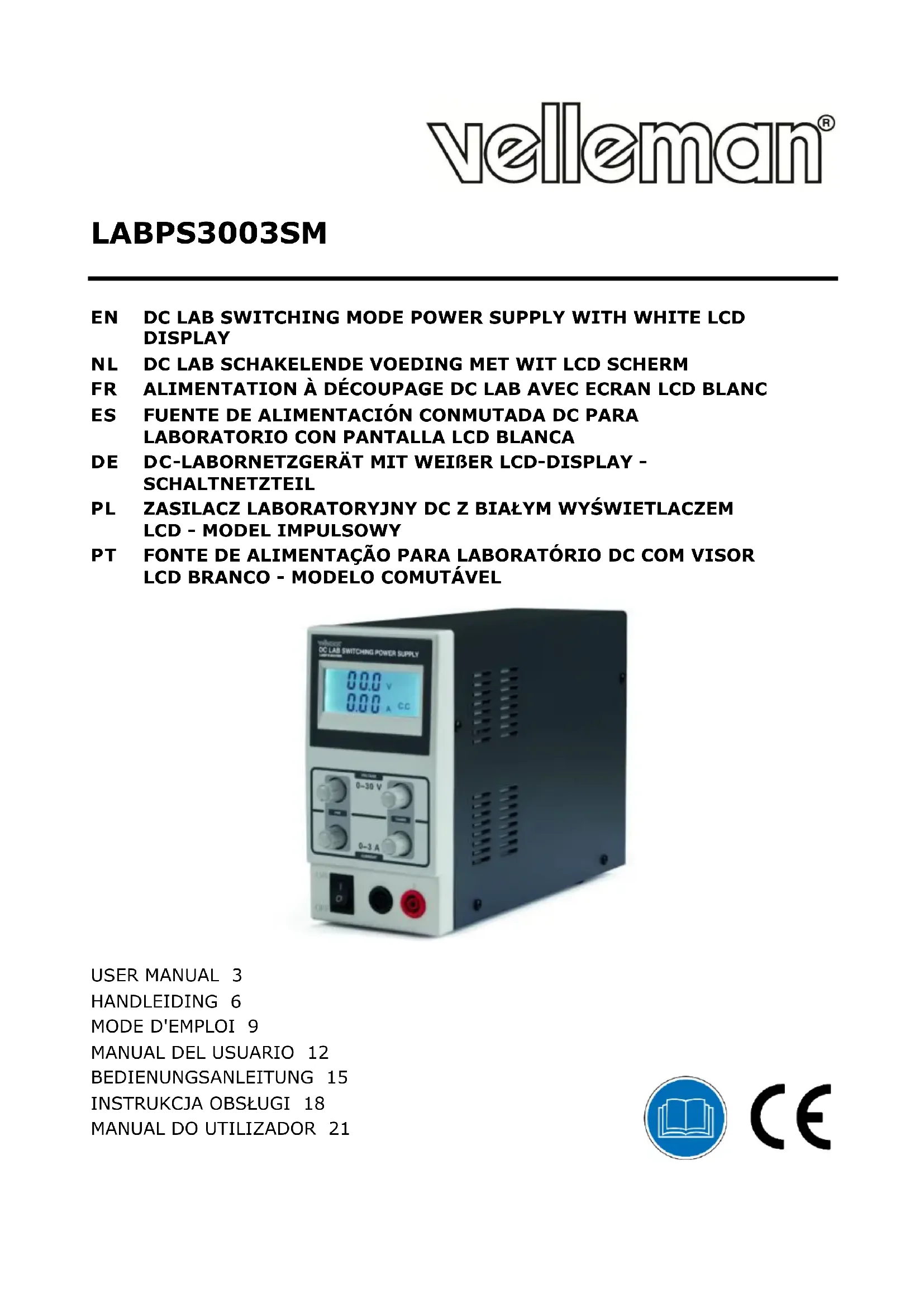

LABPS3003SM - Commutateur VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Tension de sortie : 0-30V, Courant de sortie : 0-3A, Type de régulation : linéaire
Utilisation	Idéal pour les applications de laboratoire, les projets électroniques et l'alimentation de prototypes.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les ventilateurs et les dissipateurs de chaleur.
Sécurité	Équipé de protections contre les courts-circuits et les surcharges, utiliser dans un environnement sec.
Informations générales	Poids : 2.5 kg, Dimensions : 220 x 130 x 300 mm, Garantie : 2 ans.

FOIRE AUX QUESTIONS - LABPS3003SM VELLEMAN

Comment puis-je alimenter le VELLEMAN LABPS3003SM?

Le VELLEMAN LABPS3003SM doit être branché à une prise secteur standard. Assurez-vous que l'alimentation est compatible avec les spécifications du produit.

Que faire si l'afficheur ne s'allume pas?

Vérifiez que le câble d'alimentation est bien connecté et que la prise fonctionne. Si le problème persiste, il se peut que l'appareil ait un défaut et nécessite une réparation.

Comment régler la tension de sortie?

Utilisez les boutons de réglage de tension situés sur le panneau avant de l'appareil. Tournez le bouton jusqu'à ce que l'afficheur indique la tension souhaitée.

Est-ce que le VELLEMAN LABPS3003SM peut fournir une sortie de courant constante?

Oui, le VELLEMAN LABPS3003SM est capable de fournir un courant constant en ajustant la tension en fonction de la charge connectée.

Comment savoir si l'appareil est en mode série ou parallèle?

Le mode peut être sélectionné via le commutateur sur le panneau avant. Consultez le manuel pour plus de détails sur la configuration des modes.

Que faire si la sortie est instable?

Vérifiez les connexions et assurez-vous que la charge est appropriée pour l'appareil. Une charge trop élevée peut provoquer des fluctuations.

Puis-je utiliser le VELLEMAN LABPS3003SM pour charger des batteries?

Oui, mais assurez-vous que la tension et le courant de sortie sont adaptés à la batterie que vous souhaitez charger.

Comment réinitialiser l'appareil?

Pour réinitialiser le VELLEMAN LABPS3003SM, débranchez-le de la prise secteur pendant quelques secondes, puis rebranchez-le.

MODE D'EMPLOI LABPS3003SM VELLEMAN

Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l’appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l’appareil. Si l'appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

2. Consignes de sécurité

Garder l'appareil hors de la portée des enfants et des personnes non autorisées.

Utiliser cet appareil uniquement à l'intérieur. Protéger l'appareil de la pluie, de l'humidité, d'éclaboussures et des projections d’eau. Ne jamais placer d’objets contenant du liquide sur ou près de l’appareil.

NE JAMAIS désassembler ni ouvrir le boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Il n’y a aucune pièce réparable par l’utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur. Toujours brancher l'appareil sur une prise de courant avec mise à la terre.

Attention : l'appareil chauffe pendant l’utilisation. Veiller à ce que les fentes de ventilation ne soient pas bloquées. Pour une circulation d'air optimale, laisser une distance de minimum 1" (±

2.5 cm) entre l’appareil et tout autre objet devant les ouvertures. Placer l'appareil sur une

surface plane, résistante à la chaleur. Ne pas le placer sur un tapis, tissu, etc.

Toujours déconnecter l’appareil s’il n’est pas utilisé et avant le nettoyage ou l'entretien. Tirer sur la fiche pour débrancher l'appareil ; non pas sur le câble.

Protéger contre la poussière et les températures extrêmes.

Protéger l’appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l’opération.

Ne pas utiliser l'appareil si le boîtier ou le câblage sont endommagés. Ne pas essayer de réparer l'appareil soi-même, contacter votre revendeur.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin du mode d'emploi. Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser. Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie. N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule d'office la garantie. La garantie ne se s’applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent. Garder ce mode d'emploi pour toute référence ultérieure.LABPS3003SM

Se référer aux illustrations en page 2 de ce mode d'emploi.

afficheur Amp (LED) : indique le courant de sortie.

réglage fin de tension : bouton pour le réglage fin de la tension de sortie.

afficheur Volt (LED) : indique la tension de sortie. 7/8 indicateur C.V./C.C.

réglage fin de courant : bouton pour le réglage fin du point de limitation de courant.

réglage de courant : bouton pour le réglage du point de limitation de courant.

borne de sortie (+) : pour connecter la borne positive de la charge.

réglage de tension : bouton pour le réglage de la tension de sortie.

borne de sortie (-): pour connecter la borne négative de la charge.

L'appareil est une alimentation à pilotage CC à haute précision, équipée d'une sortie réglable. Il est possible d'utiliser cette sortie pour une tension constante (C.V.) et un courant constant (C.C.). La tension de sortie peut être réglée de 0 V à 30 V lorsque l'appareil se trouve en mode de tension constante (= mode C.V.). Le point de limitation de courant (max. ± 3 A) peut également être réglé arbitrairement dans ce mode. Le courant de sortie peut être réglé entre 0 et 3 A dans le mode de courant constant. Le courant de sortie et la tension de sortie sont affichés sur les afficheurs à LED.

5.2 Utiliser l'appareil comme source de C.C.

1. Allumer l'appareil.

2. Tourner le réglage de courant complètement vers la droite.

3. Tourner le réglage de tension pour sélectionner une tension approximative. Si nécessaire, utiliser le réglage

fin. L'indicateur C.V. s'allume.

5.3 Régler le point de limitation de courant en mode C.V.

1. Allumer l'appareil.

2. Tourner les réglages de courant complètement vers la gauche et tourner les réglages de tension

complètement vers la droite.

3. Court-circuiter les bornes de sortie en les interconnectant avec le câble approprié (câble CC 60 V/16 A).

4. Tourner le réglage de courant pour régler le point de limitation de courant. Si nécessaire, utiliser le réglage

fin. L'indicateur C.C. s'allume.

5. Déconnecter le câble de court-circuit des bornes de sortie.

6. Tourner le réglage de tension pour régler la valeur de tension. Si nécessaire, utiliser le réglage fin.

L'indicateur C.V. s'allume.

7. Connecter la charge aux bornes de sortie. L'indicateur C.V. s'allume lorsque le courant dépasse le point de

Connecter la charge. Le courant de sortie et la tension de sortie s'affichent dès que l'appareil est allumé. L'indicateur C.V. s'allume lorsque l'appareil est en mode C.V. La LED C.V. est éteinte et la LED C.C. s'allume lorsque l'afficheur Amp indique une valeur dépassant la valeur instaurée. Le cas échéant, l'appareil passe automatiquement en mode de limitation de courant. Instaurez une charge qui permet un fonctionnement normal.LABPS3003SM

V. 03 – 27/10/2017 11 ©Velleman nv

6. Nettoyage et entretien

Débrancher l’appareil avant de procéder à l'entretien. Les câbles d'alimentation ne peuvent pas être endommagés. L’entretien doit être effectué par un technicien qualifié. Nettoyer régulièrement l’appareil avec un chiffon humide non pelucheux. Éviter l’usage d’alcool et de solvants. Il n’y a aucune pièce réparable par l’utilisateur sauf le fusible. Commander des pièces de rechange éventuelles chez votre revendeur. Stocker l'appareil dans un endroit sec, bien ventilé et sans poussière.

7. Spécifications techniques

tension d'entrée ........................................................... 230 V~, 50 Hz, 1 A, 126 W, pf: 0.55 tension de sortie ............................................................................. 0-30 VCC max. réglable courant de sortie ................................................................................ 0-3 A ajustable max. tension d'ondulation ......................................................................................... 200 mVp-p dimensions ........................................................................................ 85 × 160 × 205 mm poids.................................................................................................................. 1.334 kg fusible .................................................................................................................... T3.15 N'employer cet appareil qu’avec des accessoires d’origine. Velleman SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman SA est l’ayant droit des droits d’auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.LABPS3003SM

Garantie de service et de qualité Velleman® Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l’électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d’un défaut malgré toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie). Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrent disproportionnés, Velleman® s’autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d’achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat et la livraison, ou un article de remplacement moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus : - tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ; - toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ; - tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une catastrophe naturelle, etc. ; - out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l’appareil contraire aux prescriptions du fabricant ; - tout dommage à cause d’une utilisation commerciale, professionnelle ou collective de l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ; - tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ; - tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé. - toute réparation ou modification effectuée par une tierce personne sans l’autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de préférence dans l’emballage d’origine avec mention du défaut) ;

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;

• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une complémentation selon le type de l’article et être mentionnée dans la notice d’emploi.
