Produkttyp	Programmierbares Stabilisiertes Netzteil
Marke	Velleman
Modell	LABPS6030SM
Eingangsspannung	230 V~, 50 Hz, 11 A, 2100 W, pf: 0,63
Ausgangsspannung	0-60 V einstellbar
Ausgangsstrom	30 A max.
Leistung	2100 W
Restwelligkeitsspannung	≤ 30 mVrms
Abmessungen	275 × 360 × 145 mm
Gewicht	6,5 kg
Sicherung	Automatischer Leitungsschutzschalter C25
Maximale Höhe	≤ 2000 m
Betriebstemperatur	18-28 °C
Relative Luftfeuchtigkeit	≤ 80 %
Hauptfunktionen	Spannungseinstellung, Parameterspeicher (M1-M4), Spannungs-/Stromanzeige, Ausgangsabschaltung, Kurzschlussschutz
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; mit einem feuchten fusselfreien Tuch abwischen; Alkohol und Lösungsmittel vermeiden
Sicherheit	Nur im Innenbereich verwenden; Feuchtigkeit vermeiden; Gehäuse nicht öffnen; An Steckdose mit Schutzleiter anschließen; Lüftungsabstände einhalten
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile außer der Sicherung; Ersatzteile beim Händler bestellen
Garantie	24 Monate für Endverbraucherprodukte (EU); detaillierte Bedingungen in der Anleitung

Häufig gestellte Fragen - LABPS6030SM VELLEMAN

Wie stelle ich die Ausgangsspannung ein?

Verwenden Sie die Tasten Erhöhen und Verringern (Markierungen 6 und 7), um die Spannung einzustellen. Der Maximalwert beträgt 60 V.

Wie aktiviere ich den Ausgang des Netzteils?

Drücken Sie die Taste Ausgang/Ausschaltung (Markierung 5). Das Display 'Button Indicates' zeigt dann den Ausgangsstromwert an.

Wie speichere ich eine Spannungseinstellung im Speicher?

Drücken Sie die Taste Speicher (Markierung 4), bis 'EP0' erscheint. Verwenden Sie die Auf-/Ab-Tasten, um einen Speicher (M1-M4) auszuwählen, und drücken Sie dann die gewünschte Speichertaste. Das Display zeigt 'E01' bis 'E04' zur Bestätigung an.

Wie rufe ich eine gespeicherte Spannung ab?

Drücken Sie eine der Tasten M1 bis M4 (Markierung 3) oder die Taste Speicher. Die gespeicherte Spannung wird abgerufen und der Ausgang wird abgeschaltet.

Was tun, wenn der Ausgang automatisch abschaltet?

Dies weist auf einen Kurzschluss zwischen Plus- und Minuspol hin. Trennen Sie die Last, beheben Sie den Kurzschluss, und das Gerät nimmt den normalen Betrieb wieder auf.

Kann ich dieses Gerät im Freien verwenden?

Nein, die Verwendung ist nur im Innenbereich. Schützen Sie das Gerät vor Regen, Feuchtigkeit und Spritzwasser.

Wie reinige ich das Netzteil?

Ziehen Sie zuerst den Netzstecker. Verwenden Sie ein feuchtes fusselfreies Tuch ohne Alkohol oder Lösungsmittel.

Was tun bei Überhitzung?

Sorgen Sie für ausreichende Belüftung (Mindestabstand von 2,5 cm um das Gerät). Stellen Sie das Gerät nicht auf einen Teppich oder eine brennbare Oberfläche.

Kann ich das Gerät selbst reparieren?

Nein, es gibt keine vom Benutzer reparierbaren Teile mit Ausnahme der Sicherung. Wenden Sie sich für Reparaturen an Ihren Händler.

Wie lautet die Garantie für dieses Produkt?

Die Garantie beträgt 24 Monate für Endverbraucherprodukte in der EU, ab Kaufdatum. Die detaillierten Bedingungen entnehmen Sie der Anleitung.

BEDIENUNGSANLEITUNG LABPS6030SM VELLEMAN

BEDIENUNGSANLEITUNG 12

INSTRUKCJA OBSŁUGI 15

MANUAL DO UTILIZADOR 18

CE

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.
	KEINESFALLS. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.Schließen Sie das Gerät immer an eine geerdete Steckdose an.
	Achtung: Berühren Sie das Gehäuse während des Betriebs nicht, denn das Gehäuse heizt auf. Beachten Sie, dass die Lüftungsschlitze nicht blockiert werden. Beachten Sie eine minimale Entfernung von 1" (± 2.5 cm) zwischen dem Gerät und jedem anderen Gegenstand. Stellen Sie das Gerät auf eine ebene, hitzebeständige Oberfläche. Stellen Sie das Gerät nie auf Teppich(boden), Textilien, usw.
	Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.
	Schützen Sie das Gerät vor Staub und extremen Temperaturen.
	Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine Gewalt an.
	Verwenden Sie das Gerät nicht wenn das Gehäuse oder das Kabel beschädigt ist. Lassen Sie dieses Gerät von einem Fachmann reparieren.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

• Bei einem Kurzschluss zwischen der positiven und der negativen Ausgangsbuchse, wird der Ausgang ausgeschaltet, um einen Leistungsverlust zu vermeiden. Das Gerät wird wieder normal funktionieren wenn Sie das Problem gelöst haben.

• Das Gerät ist eine große Stromversorgungsquelle. Betreiben Sie das Gerät in einem gut belüftetem Raum wenn es auf maximale Leistung funktioniert, um Überhitzung zu vermeiden. Beachten Sie, dass die Oberfläche des Kühlkörpers zu warm ist wenn das Gerät auf maximale Leistung funktioniert.
• Ein inkorrekte Anwendung und eine zu hohe Umgebungstemperatur können dafür sorgen, dass interne Komponenten nicht mehr korrekt funktionieren. Ist dies der Fall, dann kann die aktuelle Ausgangsspannung die Nennausgangsspannung überschreiten. Seien Sie vorsichtig wenn Sie das Gerät verwenden und beschädigen Sie das Gerät nicht.

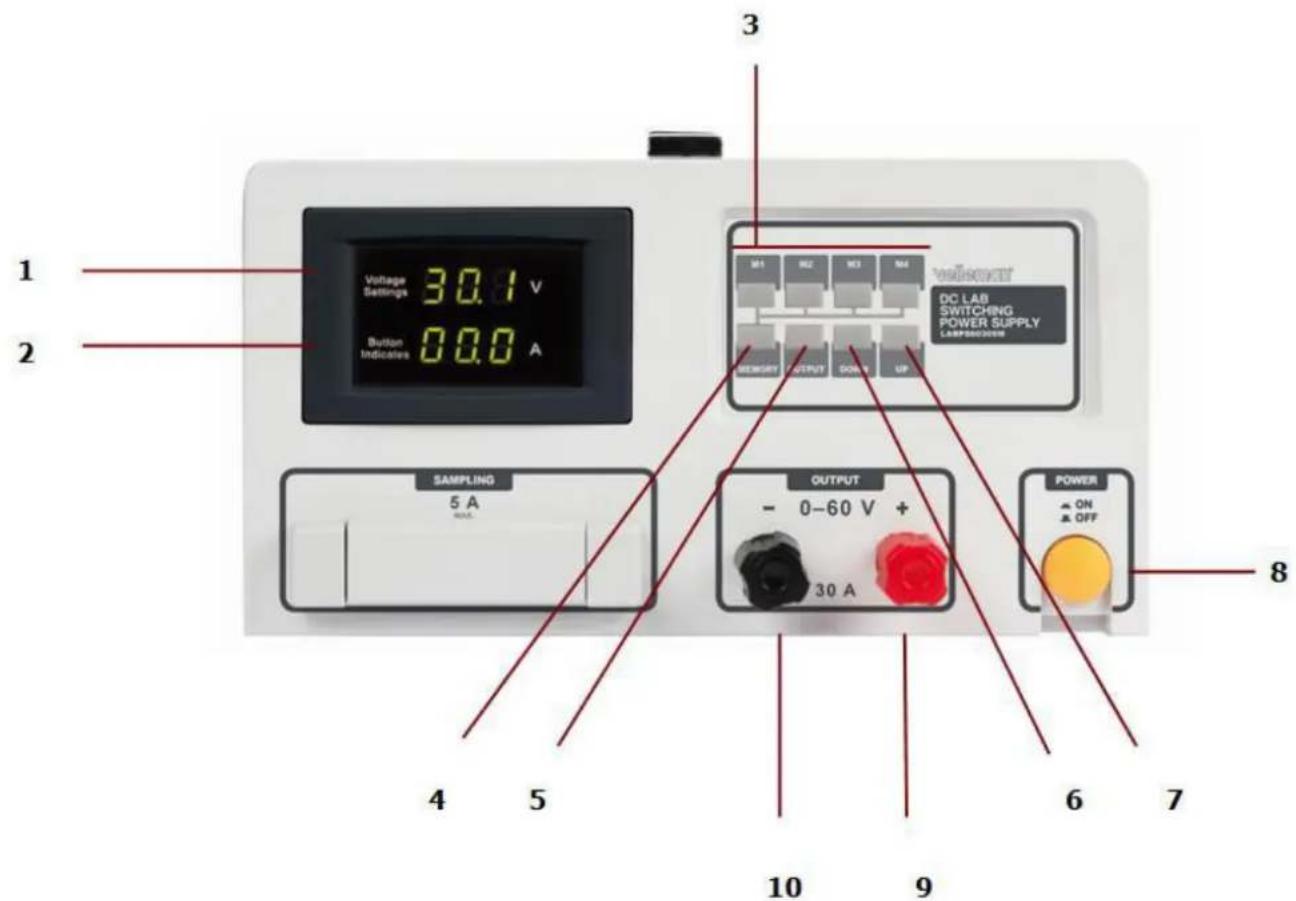

4. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Spannungseinstellungen	6	Taste, um die Spannung zu verringern
2	Stromeinstellungen / Status-Anzeige der Taste	7	Taste, um die Spannung zu erhöhen
3	M1 bis M4	8	EIN/AUS-Schalter
4	Speichertaste	9	positive Ausgangsbuchse
5	Taste Ausgang / Ausgangssignal unterbrechen	10	negative Ausgangsbuchse

5. Bedienung

• Beim Einschalten des Gerätes, wird im "Voltage Settings"-Fenster den zuletzt eingestellten Spannungswert angezeigt. Erscheint im "Button Indicates"-Fenster "SET", dann ist das Gerät betriebsbereit und das Ausgangssignal ist unterbrochen.
• Drücken Sie "up" oder "down", um die gewünschte Spannung einzustellen. Der max. Spannungswert ist 30 VDC, 60 VDC, 100 VDC.
• Drücken Sie "output", dann befindet das Gerät sich im Ausgangsmodus.
• Drücken Sie "memory", um in den Save/Recall-Modus zu gelangen. Das Ausgangssignal wird unterbrochen. Erscheint im "Button Indicates"-Fenster "EPO", dann drücken Sie "up" oder "down", um die gewünschten Spannungswerte zu speichern.
• Erscheint im "Button Indicates"-Fenster "EP0", dann drücken Sie "M1", "M2", "M3", "M4" oder "Memory", um die gewünschten Spannungswerte zu speichern. Das "Button Indicates"-Fenster zeigt "E01", "E02", "E03", "E04" an.
• Um gespeicherte Spannungswerte abzurufen, drücken Sie "M1", "M2", "M3", "M4" oder "Memory". Das Ausgangssignal vom Gerät ist unterbrochen.
• Das "Button Indicates"-Fenster zeigt den Status der Taste an wenn das Ausgangssignal unterbrochen ist. Ist die "output"-Taste gedrückt, dann zeigt das "Button Indicates"-Fenster die Stromwerte des Ausgangs.
• Im "Button Indicates"-Fenster erscheinen 3 Dezimalpunkte, wenn die Strombegrenzung erreicht wird.

6. Reinigung und Wartung

• Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
• Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft installieren.
• Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Außer Sicherung gibt es keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.

• Lagern Sie das Gerät an einem trockenen, gut gelüfteten, staubfreien Ort.

• Technische Daten

Eingangsspannung	230 V~, 50 Hz, 11 A, 2100 W, pf: 0,63
Ausgangsspannung	0-60 VDC max. regelbar
Ausgangsstrom	30 A max.
Restwelligkeit Spannung	≤ 30 mVrms
Abmessungen	275 × 360 × 145 mm
Gewicht	6.5 kg
Sicherung	Leitungsschutzschalter C25
Höhe	≤ 2000 m
Betriebstemperatur	18-28 °C
relative Feuchte	≤ 80 %

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür

unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder

Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
