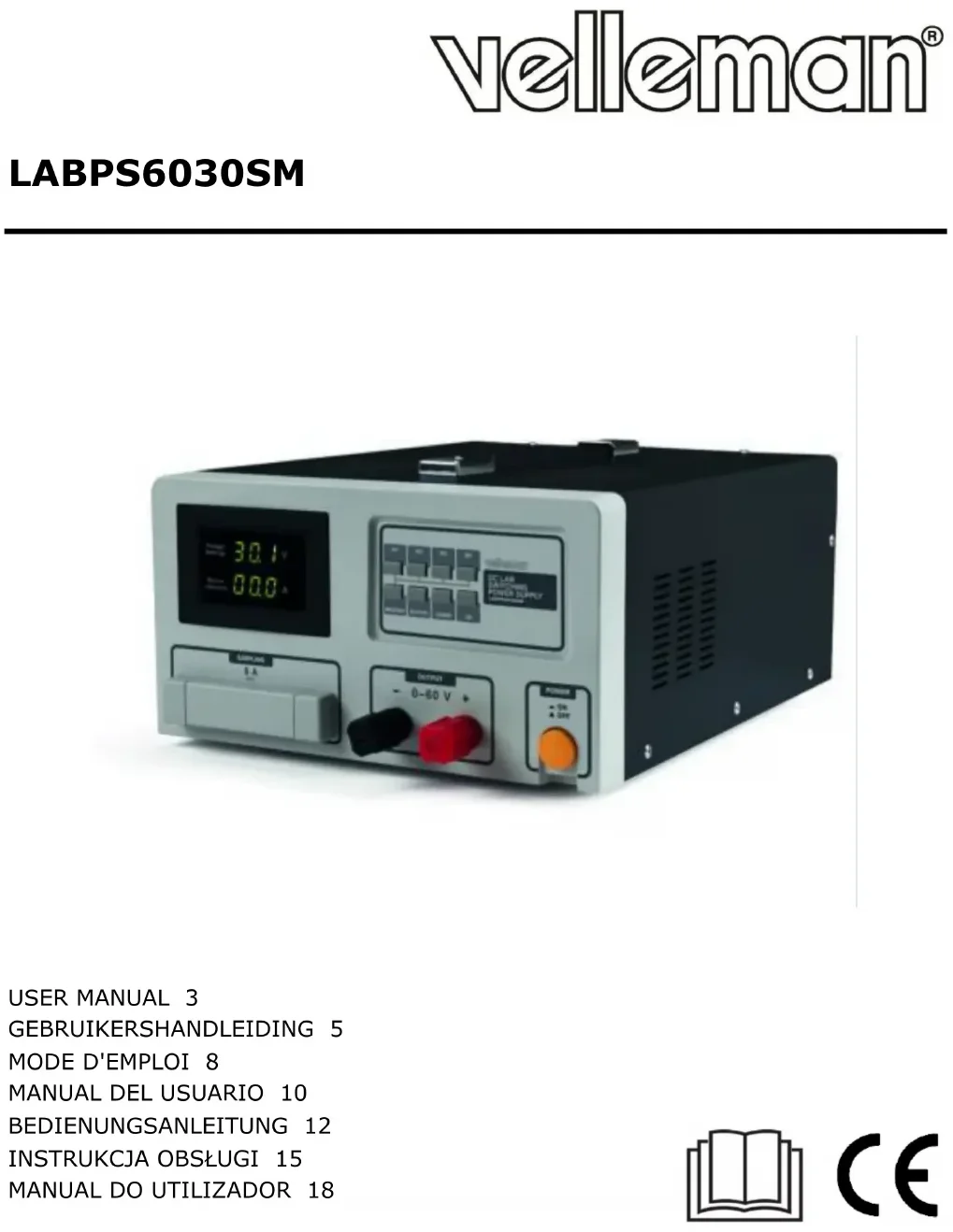

LABPS6030SM - Commutateur VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation stabilisée programmable
Marque	Velleman
Modèle	LABPS6030SM
Tension d'entrée	230 V~, 50 Hz, 11 A, 2100 W, pf: 0,63
Tension de sortie	0-60 VCC ajustable
Courant de sortie	30 A max.
Puissance	2100 W
Tension d'ondulation	≤ 30 mVrms
Dimensions	275 × 360 × 145 mm
Poids	6,5 kg
Fusible	Disjoncteur automatique C25
Altitude maximale	≤ 2000 m
Température de service	18-28 °C
Humidité relative	≤ 80 %
Fonctions principales	Réglage de voltage, mémoire de paramètres (M1-M4), affichage voltage/courant, coupure de sortie, protection contre court-circuit
Entretien et nettoyage	Débrancher avant nettoyage ; essuyer avec un chiffon humide non pelucheux ; éviter alcool et solvants
Sécurité	Utiliser uniquement à l'intérieur ; éviter l'humidité ; ne pas ouvrir le boîtier ; brancher sur prise avec mise à la terre ; respecter les distances de ventilation
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur sauf le fusible ; commander les pièces chez le revendeur
Garantie	24 mois pour les produits grand public (UE) ; conditions détaillées dans la notice

FOIRE AUX QUESTIONS - LABPS6030SM VELLEMAN

Comment régler la tension de sortie ?

Utilisez les touches d'augmentation et de diminution (repères 6 et 7) pour ajuster la tension. La valeur maximale est de 60 VCC.

Comment activer la sortie de l'alimentation ?

Appuyez sur la touche sortie/coupure (repère 5). L'écran 'Button Indicates' indique alors la valeur du courant de sortie.

Comment sauvegarder un réglage de tension en mémoire ?

Appuyez sur la touche mémoire (repère 4) jusqu'à voir 'EP0'. Utilisez les touches haut/bas pour choisir une mémoire (M1-M4), puis appuyez sur la touche mémoire souhaitée. L'écran affiche 'E01' à 'E04' pour confirmer.

Comment rappeler une tension enregistrée ?

Appuyez sur l'une des touches M1 à M4 (repère 3) ou sur la touche mémoire. La tension enregistrée est rappelée et la sortie est coupée.

Que faire si la sortie se coupe automatiquement ?

Cela indique un court-circuit entre les bornes positive et négative. Débranchez la charge, résolvez le court-circuit et l'appareil reprendra son fonctionnement normal.

Puis-je utiliser cet appareil à l'extérieur ?

Non, l'utilisation est uniquement à l'intérieur. Protégez l'appareil de la pluie, de l'humidité et des projections d'eau.

Comment nettoyer l'alimentation ?

Débranchez d'abord l'appareil. Utilisez un chiffon humide non pelucheux sans alcool ni solvants.

Que faire en cas de surchauffe ?

Assurez une ventilation suffisante (distance minimale de 2,5 cm autour de l'appareil). Ne placez pas l'appareil sur un tapis ou une surface inflammable.

Puis-je réparer l'appareil moi-même ?

Non, il n'y a aucune pièce réparable par l'utilisateur à l'exception du fusible. Contactez votre revendeur pour toute réparation.

Quelle est la garantie de ce produit ?

La garantie est de 24 mois pour les produits grand public dans l'UE, à compter de la date d'achat. Consultez les conditions détaillées dans la notice.

MODE D'EMPLOI LABPS6030SM VELLEMAN

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer cet appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de doute, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire le présent mode d'emploi attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas installer et consulter votre revendeur.

2. Consignes de sécurité

	Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
	Utiliser cet appareil uniquement à l'intérieur. Protéger de la pluie, de l'humidité et des projections d'eau. Ne jamais placer d'objets contenant du liquide sur l'appareil.
	NE JAMAIS désassembler ni ouvrir le boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Il n'y a aucune pièce réparable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.Toujours brancher l'appareil sur une prise de courant avec mise à la terre.
	Attention : l'appareil chauffe pendant l'usage. Veiller à ce que les fentes de ventilation ne soient pas bloquées. Pour une circulation d'air optimale, laisser une distance de minimum 1" (± 2.5 cm) entre l'appareil et tout autre objet devant les ouvertures. Placer l'appareil sur une surface plane, résistante à la chaleur. Ne pas le placer sur un tapis, tissu, etc.
	Toujours débrancher l'appareil s'il n'est pas utilisé et avant le nettoyage ou l'entretien. Tirer sur la fiche pour débrancher l'appareil ; non pas sur le câble.
	Protéger contre la poussière et les températures extrêmes.
	Protéger l'appareil des chocs. Traiter l'appareil avec circonspection pendant l'opération.
	Ne pas utiliser l'appareil si le boîtier ou le câblage est endommagé. Ne pas essayer de réparer l'appareil soi-même, contacter votre revendeur.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Il est interdit de modifier l'appareil pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• Les dommages occasionnés par des modifications à l'appareil par le client, ne tombent pas sous la garantie et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

- Garder ce mode d'emploi pour toute référence ultérieure.

- En cas d'un court-circuit entre la borne de sortie positive et négative, la sortie sera coupée afin d'éviter la perte de puissance. L'appareil reprendra son fonctionnement normal dès que le problème est résolu.

- Cet appareil est une alimentation large/ Bien ventiler l'appareil quand l'appareil fonctionne à pleine puissance afin d'éviter la surchauffe. Ne pas oublier que la surface du dissipateur de chaleur est trop chaude au toucher quand l'appareil fonctionne à la puissance maximale.

- Certains composants internes peuvent échouer à cause d'un mauvais fonctionnement et d'une température ambiante excessive. Dans ce cas, le voltage de sortie actuel peut franchir le voltage de sortie nominal. Procéder avec prudence lors de l'utilisation de cet appareil et éviter tout dommage inutile à la charge.

4. Description

Se référer aux figures en page 2 de ce mode d'emploi.

1	réglage de voltage	6	touche de diminution de voltage
2	paramètres de courant / indication de bouton	7	touche d'augmentation du voltage
3	M1 à M	8	interrupteur marche/arrêt
4	clé de mémoire	9	borne de sortie positive
5	sortie / touche de coupure	10	borne de sortie négative

5. Emploi

• Pentant la mise en marche, la dernière valeur de voltage mesurée est visible sous "Voltage Settings". Quand l'écran "Button Indicates" indique "SET", l'appareil est opérationnel et la sortie de l'appareil est coupée.
• Appuyer sur les bouton "up" et "down" pour régler la valeur de voltage préférée. le voltage maximale est 30 VCC, 60 VCC, 100 VCC.
• Quand le bouton "output" est appuyé, l'appareil est en mode de sortie.
• Appuyer sur le bouton "mémoire" pour entrer l'état sauver/rappeler, la sortie est coupée. Quand l'écran "Button Indicates" indique "EP0", appuyer "up" ou "down" pour enregistrer les paramètres de voltage préférés.
• Quand l'écran "Button Indicates" indique "EP0", appuyer "M1", "M2", "M3", "M4" ou "mémoire" pour enregistrer les paramètres de voltage préférés dans la mémoire de l'appareil. L'écran "Button Indicates" indique "E01", "E02", "E03", "E04".
• Pour rappeler les valeurs de voltage enregistrées, pousser "M1", "M2", "M3", "M4" ou "Mémoire" et rappeler ces valeurs de voltage. L'appareil est en mode de sortie coupée.
• L'écran "Button Indicates" indique l'état de bouton quand "output" est éteint. Quand le bouton "output" est appuyé, l'écran "Button Indicates" montre les valeurs de courant de la sortie.
  • 3 décimales apparaissent lorsque l'appareil atteint la limite de courant.

6. Nettoyage et entretien

• Débrancher l'appareil avant chaque entretien ou nettoyage.
• Les câbles d'alimentation ne peuvent pas être endommagés. Confier l'entretien à un technicien qualifié.
• Essuyer régulièrement l'appareil avec un chiffon humide non pelucheux. Éviter l'usage d'alcool et de solvants.
• Il n'y a aucune pièce réparable par l'utilisateur sauf le fusible. Commander des pièces de rechange éventuelles chez votre revendeur.
• Stocker l'appareil dans un endroit sec, bien ventilé et sans poussière.

7. Spécifications techniques

tension d'entrée	230 V~, 50 Hz, 11 A, 2100 W, pf: 0,63
voltage de sortie	0-60 VDC max. ajustable
courant de sortie	30 A max.
tension d'ondulation	≤ 30 mVrms
dimensions	275 × 360 × 145 mm
poids	6.5 kg
fusible	disjoncteur automatique C25
altitude	≤ 2000 m
température de service	18-28 °C
humidité relative	≤ 80 %

N'employer cet appareil qu'avec des accessoires d'origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le contenu de cette notice peuvent être modifiés sans avis préalable.

© DROITS D'AUTEUR

SA Velleman est l'ayant droit des droits d'auteur pour ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

MANUAL DEL USUARIO

1. Introducción

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ;

- si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;

- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ; - tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport :

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
