MANUAL DE UTILIZADOR MULTI 6050 MH BRENNENSTUHL
PT Manual de instruções 73
EE Kasutusjuhend 78
FUNCIONAMIENTO DEL FOCO DE RED HÍBRIDO CON BATERÍA
Manual de instruções Projetor Híbrido LED Móvel
MULTI 6050 MH / MULTI 6052 MH
Atenção: Antes de utilizar o produto, leia atentamente estas instruções de utilização e conserve-as em local seguro!
INDICAÇÕES DE SEGURANÇA
- Verifique se o produto tem danos antes de cada utilização. Nunca utilize o produto se detetar algum dano. Nesse caso, consulte um eletricista qualificado ou contacte o endereço de serviço indicado pelo fabricante.
A não observância destas instruções coloca a sua vidaisco por choque elétrico!
- Não utilize o produto em ambientes explosivos. Perigo de vida!
- Mantenha o projetor fora do alcance das crianças.
As crianças são incapazes de avaliar os perigos da corrente elétrica. - Para utilizar o projetor utilize apenas pilhas recarregáveis originais dos seguintes fabricantes: Bosch, Dewalt, Makita, Metabo (CAS), Milwaukee.
A utilização de outras pilhas recarregáveis pode causar danos.
Utilize a função de híbrido apenas para utilizar o cabo de ligação fornecido. - Não olhe diretamente para a luz.
- Não é possível substituir qualquer cobertura de proteção danificada.
O projetor tem de ser eliminado. - O cabo externo flexível desta lâmpada pode ser substituído e está disponível como acessório.
Superfície quente.
Não adequado para utilização com reguladores de luminosidade externos.
Os objetos iluminados podem sobreaquecer caso não seja mantidaância mínima.
- O produto não é IP65 (à prova de poeira e protegido contra jato de água) - com a tampa de proteção da pilha recarregável removida. A tampa de proteção apenas pode ser utilizada até ProCORE 18 V 8.0 Ah, inclusive. Sem tampa de proteção fechada IP20.
DADOS TÉCNICOS
Classe de proteção: II
Tipo de proteção/resistência a impactos: IP65, IK08
Faixa de temperaturas: -10 °C a +40 °C
Cabo de ligação: H07RN-F 2x1,0
Conector de rede MULTI 6050 MH: Schuko
Conector de rede MULTI 6052 MH: CH
| Modelos: MULTI 6050 MH / MULTI 6052 MH | |
| Tipos de pilhas recarregáveis compatíveis: | Pilhas recarregáveis Professional 18 V/2-12 Ah Bosch Dewalt, Makita, Metabo (CAS), Milwaukee (pilhas recarregáveis de 18 V) |
| Tensão nominal: 100-240 V~ 50/60 Hz | |
| Consumo de energia: 60 W | |
| Corrente máx.: 0,8 A | |
| Fator de potência: > 0.9 | |
| Área máxima projetada: 684 cm | ^2 |
| Dimensões: 25,6x16x27,5 cm | |
| Dimensões da tampa de proteção: | 6,8x10 cm |
| Peso: | 3,25 kg |
Este produto é indicado para a iluminação de espaços interiores e exteriores.
COLOCAÇÃO EM FUNCIONAMENTO
Coloque o projetor numa superfície plana e seca.
Com o suporte ajustável, podem ser realizados diferentes ângulos de inclinação do projetor.
INSERÇÃO E REMOÇÃO DA PILHA RECARREGÁVEL
O projetor está concebido para funcionar com as pilhas recarregáveis listadas de seguida: pilha recarregável professional LINE AB 1805 brennenstuhl®
pilha recarregável Bosch GBA 18 V x,x Ah Professional
Bosch ProCORE 18 V (até no máx. 12 Ah) Professional
pilhas recarregáveis Dewalt 18 Volt
pilhas recarregáveis Makita 18 Volt
pilhas recarregáveis Metabo (CAS) 18 Volt
pilhas recarregáveis Milwaukee 18 Volt

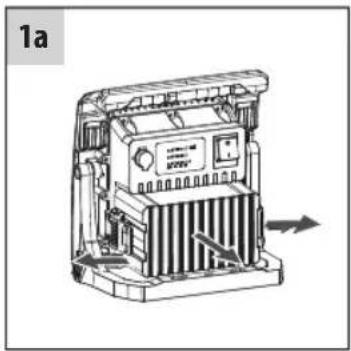

O adaptador pode ser inserido fácil e rapidamente. Para tal, abrir o fecho (Fig. 1a) e dobrar a tampa das pilhas recarregáveis para o lado (Fig. 1a) Insira agira o adaptador adequado (Fig. 1c) na interface Brennenstuhl (Fig. 1b) e bloqueie-o com o mecanismo de bloqueio vermelho (Fig. 1d) Insira a pilha recarregável carregada de 18 Volt de lado no suporte de pilha recarregável (Fig. 1e), até encaixar nitidamente na posição final. Para remover a pilha recarregável, pressionar o botão de desbloqueio da pilha recarregável e retirar a pilha recarregável para o lado do suporte de pilha recarregável. Posteriormente, fechar novamente a tampa (Fig. 1f).
Para garantir a IP65 (à prova de poeira e protegido contra jato de água), o projetor apenas pode ser utilizado com a tampa da pilha recarregável corretamente fechada.
Retirar a pilha recarregável do aparelho em caso de não utilização durante um longo período de tempo.
O projetor também pode ser operado sem tampa das pilhas recarregáveis com pilhas recarregáveis até 12 Ah, aliás, a classe de proteção é então reduzida a IP20 e o projetor apenas pode ser utilizado em ambiente seco. Para tal, abra o bloqueio da tampa das pilhas recarregáveis (Fig. 1f). Posteriormente, remova a tampa das pilhas recarregáveis.
UTILIZAÇÃO DO PROJETOR DE REDE HÍBRIDO COM PILHA RECARREGÁVEL

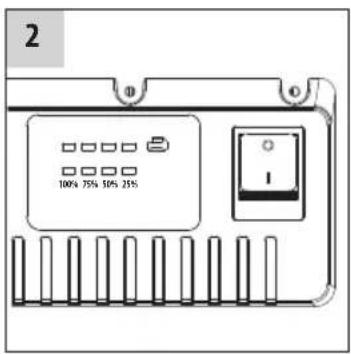

Para ligar o projetor, acionar o interruptor atrás (Fig. 2).
Ao pressionar várias vezes (Fig. 2), a intensidade luminosa é comutada de 100% para 75%, para 50% para 25% e depois para "deslig".
Ao pressionar o interruptor durante mais tempo (Fig. 2), a intensidade luminosa diminui ou aumenta continuamente.
Quanto menor a intensidade de luz, maior o tempo de iluminação.
Se a posição do interruptor permanecer igual por mais de 5 segundos, basta premir novamente para voltar ao estado "OFF".
Se a pilha recarregável estiver quase vazia e o cabo de ligação não estiver ligado, o projetor LED pisca 5 vezes. Posteriormente, o projetor ainda continua aceso com 50% de luminosidade durante aprox. 10 minutos, antes da proteção de descarga total desconectar o projetor.
Se o cabo de ligação for ligado com o projetor ligado (Fig. 3), o projetor pisca 3 vezes e depois muda automaticamente para o modo de rede com 100% de luz.
OPERAÇÃO DO PROJETOR HÍBRIDO COM TENSÃO DE REDE
O projetor pode ser ligado à rede elétrica com o encaixe fornecido através da tomada de ligação na parte traseira (Fig. 3).
Para ligar o projetor, acionar o interruptor atrás (Fig. 2).
Ao pressionar várias vezes (Fig. 2), a intensidade luminosa é comutada de 100% para 75%, para 50% para 25% e depois para "deslig". Ao pressionar o interruptor durante mais tempo (Fig. 2), a intensidade luminosa diminui ou aumenta continuamente.
Se a posição do interruptor permanecer igual por mais de 5 segundos, basta premir novamente para voltar ao estado "OFF".
Se o projetor estiver ligado à rede, a pilha recarregável não é carregada.
Se o projetor estiver ligado à rede, o projetor é utilizado com a tensão de rede como padrão. Em caso de falha de energia ou se a ficha da rede for retirada, o projetor muda automaticamente para o modo de pilha recarregável, desde que seja inserida uma pilha recarregável com carga suficiente no suporte de pilha recarregável. Isto é sinalizado através de um projetor que pisca três vezes.
CARREGAMENTO DA PILHA RECARREGÁVEL
Utilize apenas um carregador original dos fabricantes: Bosch, Dewalt, Makita, Metabo (CAS), Milwaukee.
MONTAGEM DE SUPORTE
O projetor pode ser montado com o auxílio dos orifícios no estribo de retenção num suporte Brennenstuhl.
VOLUME DE FORNECIMENTO
Projetor, cabo de ligação de encaixe, 4 adaptadores múltiplos: Bosch, Makita, Metabo, Milwaukee/Dewalt, saco.
ACESSÓRIOS
Encontra acessórios adequados na nossa Homepage www.brennenstuhl.com.
LIMPEZA
Antes da limpeza, desligue o produto da tensão de rede.
Não utilize solventes, produtos de limpeza corrosivos ou similares.
Utilize apenas um pano seco ou ligeiramente húmido para a limpeza.
MANUTENÇÃO
ATENÇÃO: a lâmpada LED não contém componentes sujeitos a manutenção.
A fonte de luz desta lâmpada não é substituível. Quando a fonte de luz chegar ao final da sua vida útil, é necessário substituir toda a lâmpada. Não se deve abrir a lâmpada.
CE DECLARAÇÃO DE CONFORMIDADE UE
A declaração de conformidade UE está na posse do fabricante.
ELIMINAÇÃO
Eliminar os aparelhos elétricos de forma ecológica!
Os eletrodomésticos não pertencem ao lixo doméstico!
De acordo com a Diretiva Europeia 2012/19/UE relativa aos resíduos de
equipamentos elétricos e eletrónicos, os aparelhos elétricos usados devem ser recolhidos separadamente e reciclados de forma a proteger o meio-ambiente.
Para mais informação sobre as possibilidades de eliminação de aparelhos elétricos usados, consulte as autoridades locais ou a administração municipal.
FABRICANTE
Para mais informações recomendamos a área Service/FAQ's na nossa Homepage www.brennenstuhl.com.
