MANUAL DE USUARIO MULTI 6050 MH BRENNENSTUHL

ES Manual de instrucciones.... 32

Manual de instrucciones Foco LED móvil híbrido

MULTI 6050 MH / MULTI 6052 MH

Atención: ¡Antes de utilizar el producto lea cuidadosamente las instrucciones de uso y guárdelas para cualquier consulta futura!

INDICACIONES DE SEGURIDAD

- Antes de cada uso asegúrese de que no existan daños en el producto.

Nunca utilice el producto si se ha encontrado alguna anomalía.

Si realmente existe una anomalía póngase en contacto con un técnico calificado o con el comercio donde adquirió el producto.

¡El incumplimiento puede ocasionar situaciones de peligro por descarga eléctrica!

- No utilice el producto en atmósferas explosivas, ¡existe peligro de muerte!

- Mantenga a los niños lejos del foco.

Los niños no son conscientes de los verdaderos peligros eléctricos.

- Utilice únicamente baterías originales de los siguientes fabricantes a la hora de utilizar el foco: Bosch, Dewalt, Makita, Metabo (CAS), Milwaukee.

El uso de otras baterías puede provocar daños.

Utilice únicamente el cable de conexión suministrado para operar la función híbrida.

- Por favor, no dirija su mirada directamente hacia la luz.

- No es posible cambiar una cubierta protectora rota. El foco debe eliminarse.

- El cable flexible exterior de esta lámpara puede ser reemplazada y está disponible como accesorio.

No es adecuado para ser utilizado con atenuadores externos.

Los objetos iluminados pueden sobrecalentarse si se sobrepasa la distancia mínima.

- El producto no responde al grado de protección IP65 (a prueba de polvo y a prueba de chorros de agua)

- con la cubierta protectora de batería destapada.

La cubierta protectora solo puede utilizarse hasta ProCORE 18 V 8.0 Ah inclusive.

Sin tapa cubierta protectora cerrada IP20.

DATOS TÉCNICOS

Clase de protección: II

Grado de protección/resistencia al impacto: IP65, IK08

Rango de temperatura: -10 °C hasta +40 °C

Cable de conexión: H07RN-F 2x1,0

Enchufe de red MULTI 6050 MH: Schuko

Enchufe de red MULTI 6052 MH: CH

Tipos: MULTI 6050 MH / MULTI 6052 MH
Tipos de baterías compatibles: Baterías Bosch Professional 18 V/2-12 Ah Dewalt, Makita, Metabo (CAS), Milwaukee (baterías de 18 V)
Tensión nominal:	100-240 V~ 50/60 Hz
Consumo de energía: 60 W
Corriente máxima: 0,8 A
Factor de potencia: > 0.9
Área máx. proyectada:	684 cm ^2
Dimensiones:	25,6x16x27,5 cm
Dimensiones de la cubierta protectora:	6,8x10 cm
Peso:	3,25 kg

Este producto está destinado para la iluminación en interiores y exteriores.

PUESTA EN SERVICIO

Coloque el foco en una superficie seca y nivelada.

Con el soporte graduable podrá alcanzar los diferentes ángulos de inclinación del foco.

INSERCIÓN Y EXTRACCIÓN DE LA BATERÍA

El foco ha sido diseñado para poder funcionar con las baterías que se enumeran a continuación:

Batería brennenstuhl® professionalLINE AB 1805

Batería Bosch GBA 18 V x,x Ah Professional

Bosch ProCORE 18 V (hasta máx. 12 Ah) Professional

Baterías Dewalt de 18 voltios

Baterías Makita de 18 voltios

Baterías Metabo (CAS) de 18 voltios

Baterías Milwaukee de 18 voltios

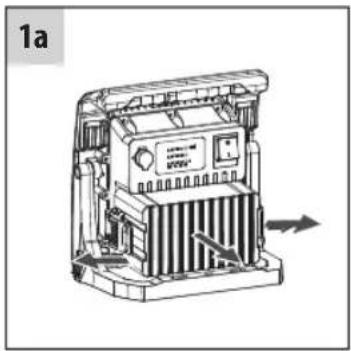

El adaptador se puede reemplazar de manera fácil y rápida. Para ello debe soltar el bloqueo (Fig. 1a) y desplazar la tapa de la batería hacia un lado (Fig. 1a). Inserte ahora el adaptador apropiado (Fig. 1c) en la interfaz Brennenstuhl (Fig. 1b) y bloquéelo con el mecanismo de bloqueo rojo (Fig. 1d). Inserte la batería cargada de 18 voltios en el compartimento de la batería por el lateral (Fig. 1e) hasta que sienta que hace clic en la posición final.

Para extraer la batería, presione el botón de liberación de la batería y tire de la batería hacia el lado del compartimento de la batería. Luego cierre la tapa nuevamente (Fig. 1f).

El grado de protección IP65 (a prueba de polvo y a prueba de chorros de agua) únicamente se puede garantizar si el foco se opera con la tapa de la batería correctamente cerrada.

Retire la batería del dispositivo si no se va a utilizar durante un período de tiempo prolongado.

El foco también puede funcionar sin tapa de batería hasta una batería de 12 Ah, aunque ello supone que la clase de protección se reduzca a IP20 y el foco solo pueda ser utilizado en entornos secos. Abra para ello el bloqueo de la tapa de la batería (Fig. 1f). Luego retire la tapa de la batería.

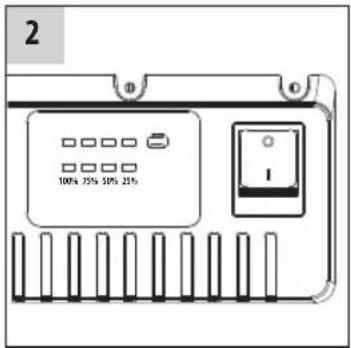

Para encender el foco, presione el interruptor en la parte trasera (Fig. 2).

Al presionar repetidamente (Fig. 2), la intensidad de la luz cambia de manera escalonada de 100%, 75%, 50%, 25% y luego a "apagado".

Al pulsar el interruptor de manera más prolongada (Fig. 2) se reduce o aumenta continuamente la intensidad de la luz.

Cuanto menor sea la intensidad de luz que se utilice mayor será el tiempo de iluminación del foco.

Si la posición de los interruptores permanece igual durante más de 5 segundos, al presionarlo nuevamente su estado pasará a estar en "apagado".

Si la batería está casi descargada y el cable de conexión no está conectado, el foco LED parpadeará 5 veces. A partir de entonces, el foco permanecerá encendido durante unos 10 minutos con un brillo del 50 % hasta que la protección de descarga apague el foco. Si el cable de conexión se conecta estando el foco encendido (Fig. 3), este parpadeará 3 veces y luego cambiará automáticamente al funcionamiento de red con el 100% de la iluminación.

FUNCIONAMIENTO DEL FOCO HÍBRIDO CON TENSIÓN DE RED

El foco puede conectarse a la red eléctrica mediante el cable de conexión suministrado a través de la toma de conexión situada en la parte posterior (Fig. 3).

Para encender el foco, presione el interruptor situado en la parte trasera (Fig. 2).

Al presionar repetidamente (Fig. 2), la intensidad de la luz cambia de manera escalonada de 100%, 75%, 50%, 25% y luego a "apagado". Al pulsar el interruptor de manera más prolongada (Fig. 2) se reduce o aumenta continuamente la intensidad de la luz.

Si la posición de los interruptores permanece igual durante más de 5 segundos, al presionarlo nuevamente su estado pasará a estar en "apagado".

Mientras el foco esté conectado a la red eléctrica la batería dejara de cargarse.

Si el foco está conectado a la red eléctrica, este funcionará por defecto alimentándose de la tensión de red. En el caso de que se produzca un corte de energía o se desenchufe el enchufe de red, el foco cambiará automáticamente al funcionamiento con batería, siempre que en el compartimento de la batería se encuentre una batería lo suficientemente cargada. Esto se indicará con el parpadeo (tres veces) del foco.

CARGA DE LA BATERÍA

Utilice para ello únicamente un cargador original de alguno de los siguientes fabricantes: Bosch, Dewalt, Makita, Metabo (CAS), Milwaukee.

MONTAJE DEL TRÍPODE

El foco puede montarse en un trípode Brennenstuhl utilizando los orificios del soporte de montaje.

ALCANCE DE LA ENTREGA

Foco, cable de conexión enchufable, 4 adaptadores múltiples: Bosch, Makita, Metabo, Milwaukee/Dewalt, bolsa.

ACCESORIOS

Puede encontrar los correspondientes accesorios en nuestra página web www.brennenstuhl.de.

LIMPIEZA

Antes de realizar una limpieza del producto desconéctelo de la toma eléctrica.

No utilice detergentes o disolventes para su limpieza.

Utilice sólo un paño seco o ligeramente humedecido.

MANTENIMIENTO

ATENCIÓN: la lámpara de LED no tiene componentes que precisen un mantenimiento. La fuente de luz de esta lámpara no es reemplazable. Cuando la fuente de luz haya llegado al final de su vida útil debe reemplazarse la lámpara al completo. No abra la lámpara.

DECLARACIÓN DE CONFORMIDAD UE

La declaración de conformidad UE ha sido dispuesta por el fabricante.

ELIMINACIÓN

¡Elimine los electrodomésticos siguiendo las regulaciones ambientales! ¡Los aparatos eléctricos no forman parte de la basura doméstica!

En conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, los equipos eléctricos deben ser seleccionados, separados y reciclados para que puedan volver a ser reutilizados.

Contacte con las autoridades locales de su zona u oficina municipal para informarse sobre las posibilidades de eliminación del dispositivo.

FABRICANTE

Para más información, le recomendamos que visite el apartado Asistencia/Preguntas frecuentes en nuestro sitio web www.brennenstuhl.com.
