KULLANIM KILAVUZU MULTI 6050 MH BRENNENSTUHL

TR Kullanım kılavuzu 58

FI Käyttöohje....63

Kullanım kılavuzu Mobil LED Hibrit Projektör

MULTI 6050 MH / MULTI 6052 MH

Dikkat: Lütfen ürünü kullanmadan önce bu kullanım kılavuzunu dikkatlice okuyunuz ve ardından itinayla saklayınız!

GÜVENLİK UYARILARI

• Her kullanımdan önce ürünü olası hasarlara dair kontrol edin.
  Herhangi bir hasar tespit ettiğinizde ürünü asla kullanmayın.
  Bu durumda bir uzman elektrikçiye veya üreticinin belirtilen servis adresine başvurun.

Bunlar dikkate alınmadığında elektrik çarpması nedeniyle hayati ke söz konusudur!

• Ürünü patlama tehlikesi olan ortamda kullanmayın, hayati tehlike!
• Çocukları projektörden uzak tutun.
  Çocuklar elektrik akımı nedeniyle oluşan tehlikeyi tahmin edemez.
• Projektöru çalıştırmak için sadece şu üreticilerin orijinal akülerini kullanın:
  Bosch, Dewalt, Makita, Metabo (CAS), Milwaukee.
  Başka akülerin kullanılması hasara yol açabilir.
  Hibrit fonksiyonunu çalıştırmak için sadece birlikte teslim edilen bağlantı kablosunu kullanın.
• Lütfen asla doğrudan ışığa bakmayınız.
• Kırılmış bir koruma kapağı değiştirilemez. Projektör bertaraf edilmelidir.
• Bu projektörün esnek dış kablosu değiştirilebilir ve aksesuar olarak satın alınabilir.

Sıcak yüzey.

Harici ışık ayar anahtarlarıyla çalıştırılmaya uygun değildir.

Minimum mesafenin altına düşüldüğünde aydınlatılan nesneler aşırı ısınabilir.

- Ürün - akü koruyucu kapak çıkarılmış olduğunda, IP65 (toz geçirmez ve su hüzmesine dayanıklı) değildir. Koruyucu kapak sadece ProCORE 18 V 8.0 Ah dahil olmak üzere azami bu değer kadar kullanılabilir. Kapalı olmayan koruyucu kapak ile IP20'dir.

TEKNİK VERİLER

Koruma sınıfı: II

Koruma tipi / Darbeye dayanıklılık: IP65, IK08

Sıcaklık aralığı: -10 °C ile +40 °C arası

Bağlantı kablosu: H07RN-F 2x1,0

Elektrik fışı MULTI 6050 MH: Koruma kontaklı

Elektrik fisi MULTI 6052 MH: CH

Modeller: MULTI 6050 MH / MULTI 6052 MH
Uyumlu akü tipleri: Bosch Professional Aküler 18 V/2-12 AhDewalt, Makita, Metabo (CAS), Milwaukee (18 V aküler)
Anma gerilimi: 100-240 V~ 50/60 Hz
Güç tüketimi: 60 W
Akım maks.: 0,8 A
Güç faktörü: > 0.9
Maks. aydınlatılmış alan:	684 cm^2
Ölçüler:	25,6 x 16 x 27,5 cm
Koruma kapağı ölçüleri:	6,8x10 cm
Ağırlık:	3,25 kg

Bu ürün iç ve dış mekandaki aydınlatma amaçları için uygundur.

ÇALIŞTIRMA

Projektörü kuru ve düz bir alana yerleştirin.

Ayarlanabilir kulpuyla projektör çeşitli eğim açılarına getirilebilir.

AKÜNÜN YERLEŞTİRİLMESİ VE ÇIKARILMASI

Projektör aşağıda belirtilen aküler ile çalıştırılmak için öngörülmüştür:

brennenstuhl® professionalLINE Akü AB 1805

Adaptör kolay ve hızlı yerleştirilebilir. Bunun için kilidi (Şek. 1a) açın ve akü kapağını yana çevirin (Şek. 1a) Şimdi uygun adaptörü (Şek. 1c) Brennenstuhl arabirimine yerleştirin (Şek. 1b) ve kırmızı kilitleme mekanizmasıyla kilitleyin (Şek. 1d) Şarj edilmiş 18 Volt aküyü, hissedilir şekilde son pozisyona oturana kadar yandan akü yuvasına yerleştirin (Şek. 1e).

Aküyü çıkarmak için akü kilit açma düğmesine basın ve aküyü yana doğru akü yuvasından çekin. Ardından kapağı tekrar kapatın (Şek. 1f).

Projektör, IP65'i (toza ve su hüzmesine dayanıklılığı) sağlamak için sadece doğru kapatılmış akü kapağıyla çalıştırılabilir.

Uzun süre kullanılmadığında aküyü cihazdan çıkarın.

Projektör, akü kapağı olmadan da 12 Ah aküye kadar çalıştırılabilir, ancak bu durumda koruma tipi IP20'ye düşer ve projektör sadece kuru ortamda çalıştırılabilir. Bunun için akü kapağının kilidini açın (Şek. 1f). Ardından akü kapağını çıkarın.

ELEKTRİKLİ HİBRİT PROJEKTÖRÜN AKÜ İLE ÇALIŞTIRILMASI

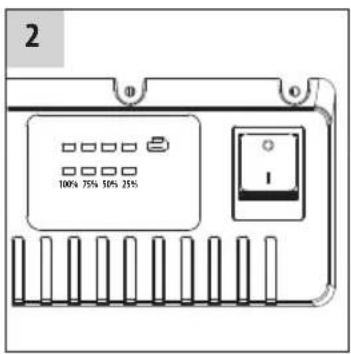

Projektörü çalıştırmak için arkadaki şaltere basın (Şek. 2). Çok kez basıldığında (Şek. 2) ışık gücü %100'den %75'e, %50'ye, %25'e ve ardından "kapalı" konuma getirilir. Şaltere uzun basılarak (Şek. 2) ışık gücü aralıksız azaltılır ya da arttırılır.

Işık ne kadar düşük ayarlanmışa aydınlatma süresi o kadar uzundur. Bir şalter pozisyonu 5 saniyeden daha uzun değişmezse, tekrar basım "kapalı" konuma getirir.

Akü neredeyse boşsa ve bağlantı kablosu takılı değilse, LED projektör 5 kez yanıp söner. Ardından derin deşarj koruması projektörü kapatmadan projektör yakl. 10 dakika boyunca %50 aydınlık derecesiyle yanmaya devam eder.

Projektör çalışırken bağlantı kablosu takıldığında (Şek. 3), projektör 3 kez yanıp söner ve ardından otomatik olarak %100 ışık ile şebeke işletimine geçer.

Hibrit projektör birlikte teslim edilen soketli kablo ile arka taraftaki bağlantı yuvası üzerinden elektrik şebekesine bağlanabilir (Şek. 3).

Projektörü çalıştırmak için arkadaki şaltere basın (Şek. 2).

Çok kez basıldığında (Şek. 2) ışık gücü %100'den %75'e, %50'ye, %25'e ve ardından "kapalı" konuma getirilir. Şaltere uzun basılarak (Şek. 2) ışık gücü aralıksız azaltılır ya da arttırılır.

Bir şalter pozisyonu 5 saniyeden daha uzun değişmezse, tekrar basım "kapalı" konuma getirir.

Projektör şebekeye bağlı olduğunda akü şarj edilmez.

Projektör elektrik şebekesine bağlı olduğunda projektör standart olarak şebeke gerilimiyle çalıştırılır. Elektrik kesintisinde veya elektrik fışı çekildiğinde, akü yuvasına yeterli şarja sahip bir akü yerleştirilmişse, projektör otomatik olarak akülü işletme geçer.

Bu duruma projektörün üç kez yanıp sönmesiyle işaret verilir.

AKÜNÜN ŞARJ EDİLMESİ

Sadece şu üreticilerin orijinal bir şarj cihazını kullanın. Bosch, Dewalt, Makita, Metabo (CAS), Milwaukee.

AYAKLIK MONTAJI

Projektör askıdaki delikler yardımıyla bir Brennenstuhl ayaklığına monte edilebilir.

TESLİMAT KAPSAMI

Projektör, soketli bağlantı kablosu, 4 multi adaptör: Bosch, Makita, Metabo, Milwaukee/Dewalt, çanta.

AKSESUARLAR

Uygun aksesuarları www.brennenstuhl.de web sitemizde bulabilirsiniz.

TEMİZLEME

Temizlemeden önce ürünü şebeke geriliminden ayırın.

Çözücü maddeler, aşındırıcı temizleme maddeleri veya benzerlerini kullanmayın.

Temizleme için sadece kuru veya hafif nemlendirilmiş bir bez kullanın.

BAKIM

DİKKAT: LED projektör bakım gerektiren bileşenler içermemektedir. Bu lambanın ampulü değiştirilemez. Ampulün ömrü sona erdiğinde lambanın tamamı yenisiyle değiştirilmelidir. Lamba açılmamalıdır.

AB Uygunluk Beyanı üreticide bulunmaktadır.

BERTARAF

Elektrikli cihazları çevre dostu olarak imha edin! Elektrikli cihazları evsel atık ile birlikte atmayın!

Atık Elektrikli ve Elektronik Cihazlar hakkındaki 2012/19/AB sayılı Avrupa Yönetmeliği uyarınca kullanılmış elektrikli cihazlar toplanmalı ve çevreye uygun geri dönüşüme tabi tutulmalıdır.

Kullanılmış olan cihazın imhasıyla ilgili olası çözümler için belediye ya da şehir yönetimine başvurabilirsiniz.

ÜRETİCİ

Ayrıntılı bilgiler için www.brennenstuhl.com web sitesindeki Servis/

SSS bölümüne bakmanızı tavsiye ederiz.
