KASUTUSJUHEND MULTI 6050 MH BRENNENSTUHL

Tähelepanu! Enne toote kasutamist lugege tähelepanelikult läbi käesolev kasutusjuhend ja hoidke see kindlas kohas alles!

OHUTUSJUHISED

- Kontrollige iga kasutuskorra eel toodet võimalike kahjustuste suhtes. Ärge kasutage toodet, kui tuvastate mis tahes kahjustusi. Sellisel juhul võtke ühendust spetsialistiga või tootja teeninduse aadressil.

Eiramise korral elektrilöögist lähtuv oht elule!

• Ärge kasutage toodet plahvatusohtlikus piirkonnas, eluohtlik!
  • Hoidke lapsed laternast eemal.
  Lapsed ei suuda öigesti hinnata elektrivoolust lähtuvat ohtu.
• Kasutage laterna käitamiseks ainult järgmiste tootjate originaalakut:
  Bosch, Dewalt, Makita, Metabo (CAS), Milwaukee.
  Muude akude kasutamine võib põhjustada kahjustusi.
  Kasutage hübriidfunktsiooni rakendamiseks ainult kaasapandud ühendusjuhet.
• Ärge vaadake otse valgusse.
• Kahjustatud kaitsekatet ei saa välja vahetada. Latern tuleb utiliseerida.
• Selle valgusti välist elastset juhet saab välja vahetada ja see on saadaval lisatarvikuna.

Kuum pealispind.

Ei sobi kasutamiseks väliste hämarditega.

Minimaalse vahekauguse eiramisel võivad valgustatavad esemed üle kuumeneda.

- Toode ei vasta kaitseklassile IP65 (kaitstud tolmu ja veepritsmete eest) - kui aku kaitsekate on maha võetud. Kaitsekatet võib kasutada ainult kuni k.a ProCORE 18 V 8.0 Ah. Ilma suletud kaitsekatteta IP20.

EHNILISED ANDMED

Kaitseklass: II

Kaitse liik / löögikindlus: IP65, IK08

Temperatuurivahemik: -10 °C kuni +40 °C

Ühendusjuhe: H07RN-F 2x1,0

Pistiku MULTI 6050 MH: Schuko

Pistiku MULTI 6052 MH: CH

Tüübid: MULTI 6050 MH / MULTI 6052 MH
Ühilduvad akutüübid: Bosch Prof	essional akud 18 V/2-12 AhDewalt, Makita, Metabo (CAS), Milwaukee (18 V Akkus)
Nimipinge: 100-240 V~ 50/60 Hz
Võimsustarve: 60 W
Max vool: 0,8 A
Võimsustegur: > 0.9
Max. projitseeritav pind:	684 cm^2
Mõõtmed:	25,6x16x27,5 cm
Kaitsekatte mõõtmed:	6,8x10 cm
Kaal:	3,25 kg

See toode on möeldud kasutamiseks valgustamise otstarbel sise- ja välistingimustes.

KASUTUSELEVÖTMINE

Asetage latern kuivale, tasasele pinnale.

Reguleeritava klambri abil saab seadistada erinevaid laterna kaldenurkasid.

AKU SISSEPANEMINE JA VÄLJAVÖTMINE

Latern on möeldud kasutamiseks järgnevalt nimetatud akudega:

brennenstuhl® professionalLINE aku AB 1805

Bosch aku GBA 18 V x,x Ah Professional

Bosch ProCORE 18 V (kuni max 12 Ah) Professional

Dewalt 18 V akud

Makita 18 V akud

Metabo (CAS) 18 V akud

Milwaukee 18 V akud

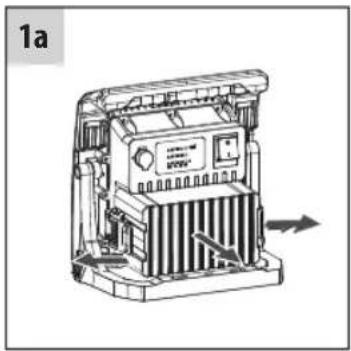

Adapterit saab lihtsalt ja kiiresti sisse panna. Selleks avage kinnitus (joonis 1a) ja klappige akukaas körvale (joonis 1a) Asetage nüüd sobiv adapter (joonis 1c) Brennenstuhli liidesesse (joonis 1b) ja fikseerige see punase lukustusmehhanismi abil (joonis 1d).

Pange laetud 18 V aku küljelt akupesasse (joonis 1e), kuni see tuntavalt löppasendis fikseerub. Aku väljavötmiseks vajutage aku vabastusnuppu ja võtke aku akupesast küljele välja. Seejärel sulgege taas kaas (joonis 1f).

Laterna kaitseklass IP65 (kaitstud tolmu ja veepritsmete eest) on tagatud ainult siis, kui akukaas on korralikult suletud.

Pikemaajalise mittekasutamise korral võtke aku seadmest välja.

Laternat saab kasutada kuni 12 Ah akuga ka ilma akukaaneta, kuid sel juhul väheneb kaitseaste IP20-le ja laternat tohib kasutada ainult kuivas keskkonnas. Selleks avage akukaane riivistus (joonis 1f). Seejärel eemaldage akukakaas.

HÜBRIIDLATERNA KASUTAMINE AKUGA

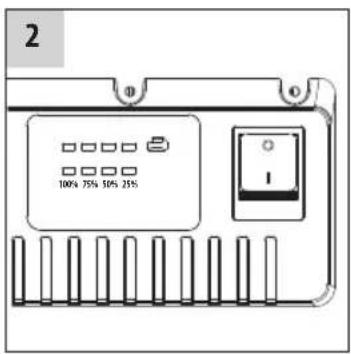

Laterna sisselülitamiseks vajutage lülitit tagaküljel (joonis 2).

Korduval vajutamisel (joonis 2) lülitatakse valgustugevus 100%-It 75%-le, 50%-le, 25%-le ja seejärel „välja“.

Lüliti pikemal vajutamisel (joonis 2) suureneb või väheneb valgustugevus pidevalt.

Mida väiksem valgustugevus on seadistatud, seda pikem on põlemise kestus. Kui lüliti asendit ei muudeta rohkem kui 5 sekundi jooksul, lülitub latern järgmisel vajutuskorral alati välja.

Kui aku on peaaegu tühi ja ühendusjuhe pole ühendatud, vilgub LED-latern 5 korda. Seejärel põleb latern edasi veel ca 10 minutit 50 % heledusega edasi, enne kui süvatühjenemise kaitse laterna välja lülitab.

Kui ühendusjuhe ühendatakse sisselülitatud laternaga (joonis 3), vilgub latern 3 korda ja lülitub seejärel automaatselt vörgutoitele, säilitades 100 % valgustugevuse.

Laterna saab kaasapandud pistik-juhtme abil tagaküljel oleva ühenduspesa kaudu vooluvõrku ühendada (joonis 3).

Laterna sisselülitamiseks vajutage tagaküljel olevat lülitit (joonis 2).

Korduval vajutamisel (joonis 2) lülitatakse valgustugevus 100%-lt 75%-le, 50%-le, 25%-le ja seejärel „välja“. Lüliti pikemal vajutamisel (joonis 2) suureneb või väheneb valgustugevus pidevalt.

Kui lüliti asendit ei muudeta rohkem kui 5 sekundi jooksul, lülitub latern järgmisel vajutuskorral alati välja.

Kui latern on vooluvõrku ühendatud, siis akut ei laeta.

Kui latern on vooluvörku ühendatud, töötab latern reeglina vörgupinge toitel.

Voolukatkestuse või pistiku väljatõmbamise korral lülitub latern automaatselt akutoitele, kui piisavalt laetud aku on akupessa sisestatud. Sellest antakse märku kolmekordse vilkumisega.

AKU LAADIMINE

Kasutage ainult originaallaadijat tootjatelt: Bosch, Dewalt, Makita, Metabo (CAS), Milwaukee.

STATIIVI PAIGALDAMINE

Laterna saab kinnitusklambril olevate avade abil paigaldada Brennenstuhli statiivile.

TARNEKOMPLEKT

Latern, sissepistetav ühendusjuhe, 4 mitmikadapterit: Bosch, Makita, Metabo, Milwaukee/Dewalt, kott.

LISATARVIKUD

Sobivad lisatarvikud leiate meie kodulehelt: www.brennenstuhl.com.

PUHASTAMINE

Enne puhastamist lahutage toode võrgutoitest.

Ärge kasutage lahusteid, söövitavaid puhastusvahendeid vms.

Kasutage puhastamiseks ainult kuiva või kergelt niisutatud lappi.

HOOLDUS

NB: LED-latern ei sisalda hooldust vajavaid komponente. Selle laterna valgusallikat ei saa välja vahetada. Kui valgusallika tööiga on läbi, tuleb kogu latern välja vahetada. Laternat ei tohi avada.

ELi vastavusavaldus on saadaval tootjalt.

UTILISEERIMINE

Körvaldage elektriseadmed keskkonnanõudeid järgides! Elektriseadmete koht ei ole majapidamisjäätmete hulgas!

Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja elektroonikajäätmete kohta tuleb kasutatud elektriseadmed eraldi kokku koguda ja suunata keskkonnasöbralikule utiliseerimisele.

Kasutuselt kõrvaldatud seadme utiliseerimise võimaluste kohta saate teavet oma valla- või linnavalitsusest.

TOOTJA

Lisainfo saamiseks külastage jaotist Hooldus/KKK meie kodulehel www.brennenstuhl.com.
