AquaMax Eco Titanium 81000 - Bomba de água OASE - Manual de utilização gratuito

Tipo de produto	Bomba de água para lago
Marca	OASE
Modelo	AquaMax Eco Titanium 81000
Alimentação	220-240 V, 50/60 Hz
Potência absorvida	100-730 W
Capacidade de recalque máx.	81 000 l/h
Altura de recalque máx.	5,5 m
Diâmetro máx. das impurezas	6 mm
Profundidade de imersão máx.	4 m
Temperatura da água admissível	+4 a +35 °C
Temperatura ambiente máx. (instalação a seco)	+30 °C (convecção natural), +40 °C (arrefecimento forçado)
Dimensões (C x L x A)	390 x 235 x 245 mm
Peso	17,5 kg
Comprimento do cabo	10 m
Conexão entrada/saída	G3 (DN75)
Índice de proteção	IP68 (estanque até 4 m)
Funções principais	Seasonal Flow Control (SFC), regulação de caudal, autoteste EFC, compatível com Eco Control e OASE Control
Manutenção e limpeza	Limpar pelo menos 2 vezes por ano com água limpa e escova macia. Usar o limpador PumpClean OASE em caso de calcário.
Segurança	Proteção por RCD 30 mA, distância mínima de 2 m entre a água e as tomadas
Peças de desgaste e reparabilidade	Unidade de funcionamento e rolamento do bloco motor (substituição apenas por um especialista OASE)
Reciclagem	Não deitar no lixo doméstico. Entregar num ponto de recolha.

Perguntas frequentes - AquaMax Eco Titanium 81000 OASE

Posso usar a bomba AquaMax Eco Titanium 81000 numa piscina natural?

Não, o uso em piscina natural é estritamente proibido devido ao risco de eletrocussão. A bomba foi projetada apenas para lagos ornamentais.

Como funciona a função Seasonal Flow Control (SFC)?

A função SFC ajusta automaticamente o caudal de acordo com a temperatura da água: no inverno (<10°C), caudal reduzido; na meia-estação (10-17°C), caudal moderado; no verão (>17°C), caudal máximo. Isso otimiza a biologia do lago.

Posso instalar a bomba fora da água?

Sim, a bomba pode ser instalada a seco (fora da água). Respeitar uma distância mínima de 2 m da água e proteger a bomba da radiação solar direta. A temperatura ambiente não deve exceder +30°C (convecção natural) ou +40°C (arrefecimento forçado).

O que fazer se a bomba não ligar?

Verifique a alimentação elétrica (tensão da rede, fusíveis). Se a bomba estiver em funcionamento a seco, mergulhe-a na água. Se o rotor estiver bloqueado, desligue a bomba, remova o obstáculo e coloque-a novamente em funcionamento.

Com que frequência devo limpar a bomba?

Limpe a bomba pelo menos duas vezes por ano, ou mais frequentemente se o caudal diminuir. Use água limpa e uma escova macia. Para depósitos teimosos, use o limpador PumpClean da OASE.

Como substituir a unidade de funcionamento (rotor)?

A substituição da unidade de funcionamento e do rolamento deve ser confiada a um distribuidor especializado OASE devido à complexidade. Não tente fazer você mesmo, isso pode danificar a bomba.

A bomba é adequada para água do mar?

Sim, a bomba pode ser usada em água do mar (teor de sal até 4%), mas isso pode alterar a aparência do aparelho. Essas alterações não são cobertas pela garantia.

Como proteger a bomba no inverno?

A bomba não é resistente ao gelo. Desmonte-a, limpe-a cuidadosamente e armazene-a imersa num local protegido do gelo. Proteja as fichas abertas contra a humidade.

Qual é a distância mínima entre a bomba e as tomadas elétricas?

As linhas de rede e as tomadas devem estar a pelo menos 2 m da água. Se a bomba for instalada num compartimento, este deve estar a 2 m da água no caso de uma piscina ou lago de banho.

Posso usar um variador de velocidade com a bomba?

Não, o uso de um variador de velocidade danifica o aparelho. Use apenas o comando OASE Eco Control ou o sistema OASE Control compatíveis.

MANUAL DE UTILIZADOR AquaMax Eco Titanium 81000 OASE

PT Instruções de uso

IT Istruzioni d'uso

DA Brugsanvisning

NO Bruksanvisning

SV Bruksanvisning

FI Käyttöohje

Antes de meter a mão na água, desconetar a ficha elétrica de todos os aparelhos e que se encontram na água. Contrariamente, existe o risco de morte ou graves lesões por eletrocussão.
O aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimentos, enquanto vigiadas por adultos ou quando foram informadas sobre o uso seguro do aparelho e entenderam os riscos remanescentes. Crianças não podem brincar com o aparelho. A limpeza e a manutenção não podem ser realizadas por crianças sem que sejam vigiadas por adultos.

Instruções de segurança

Conexão eléctrica

• A instalação elétrica fora de edifícios está sujeita a normas específicas. A instalação elétrica pode ser realizada só por um eletricista qualificado.

• O eletricista está qualificado por possuir a formação profissional exigida e as experiências profissionais necessárias, tendo, por conseguinte, a autorização para executar instalações elétricas fora edifícios. É capaz de reconhecer riscos iminentes e observa as normas, prescrições e regulamentos nacionais e regionais.
  — Se houver dúvidas ou problemas, dirija-se a um electricista qualificado e autorizado!

• Antes de cometar o aparelho, verifique que as características do aparelho correspondem às da rede elétrica.

• Ligue o aparelho só com uma tomada instalada de acordo com as normas vigentes.
• O disjuntor de corrente de avaria (RCD) deve proteger o aparelho com valor máximo 30 mA (rated leakage current).
• Os fios de extensão e distribuidores eléctricos (por exemplo, conjunto de várias tomadas) devem ser autorizados para a utilização fora da casa (protecção contra salpicos de água).
• Proteja de humidade fichas e tomadas abertas.

Operação segura

• O aparelho não pode ser utilizado quando apresenta fios defeituosos ou a carcaça danificada.
• O aparelho já não pode ser utilizado nem reparado com o cabo de alimentação elétrica defeituosa. O cabo de alimentação não pode ser substituído.
• A unidade de rotor, no interior do aparelho, contém um ímã com forte campo magnético, passível de influir em pacemakers ou desfibriladores implantados (ICD). Entre o implante e o íman deve ser observada uma distância não inferior a 0,2 m.
• Não transporte nem puxe o aparelho pelo fio elétrico.
• Instale e posicione todos os fios elétricos de forma que não possam ser danificados e ninguém possa tropeçar.
• Não efetue modificações técnicas do aparelho.
• Faça só os trabalhos, no aparelho, descritos nestas instruções.
• Utilize só peças de reposição originais e acessórios originais.
• Em caso de problemas, dirija-se ao seu distribuidor autorizado ou à OASE.

Emprego conforme o fim de utilização acordado

O produto descrito nestas instruções só pode ser utilizado conforme exposto abaixo:

• Serve para bombear e transportar água de tanques de jardim para filtros, cachoeiras e ribeiros.
• Conforme as características técnicas obrigatórias.
• Com a observação dos valores admissíveis para a água.
  O aparelho está sujeito a estas restrições:
• Não utilizar em piscinas.
• Nunca operar com outros líquidos que não a água.
• Nunca operar a bomba sem que seja percorrida por água.
• Não utilizar em contacto com produtos químicos, géneros alimentícios, combustíveis ou substâncias explosivas.
• Não ligar ao abastecimento de água potável.
• Não serve para utilizações industriais.
• De acordo com a CEM (compatibilidade eletromagnética), é um aparelho da classe A. Em zonas habitadas, o aparelho pode dar origem a interferências radioelétricas. Compete ao cliente adoptar as medidas adequadas.

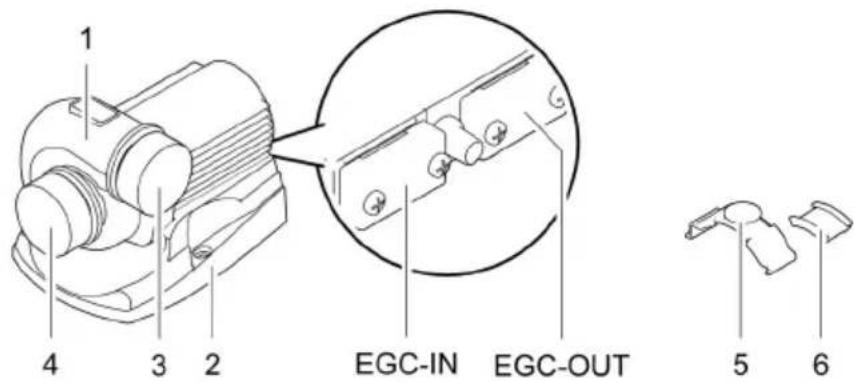

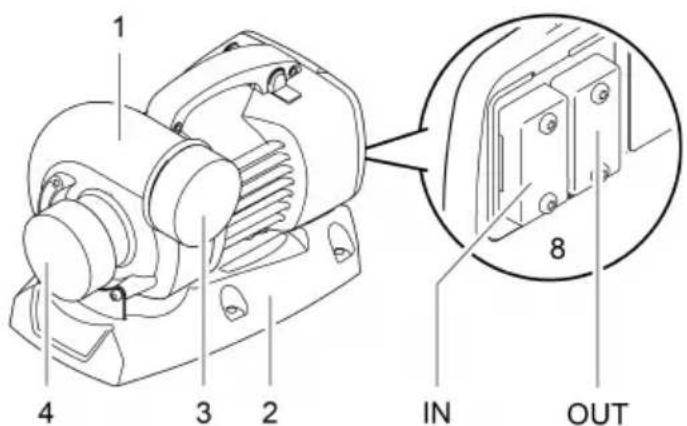

Descrição do produto

Descrição geral

AquaMax Eco Titanium 31000

AquaMax Eco Titanium 31000

AquaMax Eco Titanium 51000

	31000	51000	81000	Descrição
1	•	•	•	Caixa da bombaA carcaça da bomba pode ser rodada em 90°.
2	•	•	•	PéGarante estabilidade segura e pode ser aparafusado à base.
3	•	•	•	Saída -(bocal de pressão)	Guardar a tampa de proteção em recinto seguro.
4	•	•	•	Entrada -(bocal de sucção)	Montar imediatamente a tampa por proteger contra ferimentos graves que podem ser provocados pela bomba em rotação quando já não estão ligados tubos à entrada ou saída.
5	•	-	-	Unidade de molas para fixar OASE Eco Control
6	•	-	-	Elemento de borracha para a unidade de molas
7	-	-	•	Pé de borrachaPode ser retirado para aparafusar o pé do aparelho.
8	•	•	•	Conexão da unidade de comandoPara controlar a bomba é necessário o aparelho de comando OASE Eco Control (acessório).Como alternativa, a bomba pode ser incorporada numa rede OASE Control.Para mais informação sobre OASE Control, ver www.oase.com.

Símbolos sobre o aparelho

IP68

Aparelho à prova de poeira e água até 4 m.

Proteja o aparelho contra radiação solar direta.

O aparelho usado não pode ser eliminado com o lixo doméstico.

Leia as instruções de uso.

Seasonal Flow Control (SFC)

A função SFC governa de forma inteligente a quantidade de água e a altura manométrica conforme a temperatura de água. Assim, o desempenho da bomba, durante todo o ano, adapta-se à ecologia atual do lago de jardim, apoiando pela circulação de água em função da temperatura a biologia do lago (modos de inverno, transição e verão).

- Com a função SFC ativa, a bomba adapta-se ...

• ao modo de inverno (temperatura de água inferior a +10 °C)
  — Ao modo de transição (temperatura de água +10 ... +17 °C)
  — ao modo de verão (temperatura de água superior a +17 °C)

Para a respetiva linha caraterística, ver www.oase.com área de produtos "Bombas submersíveis".

• A função SFC pode ser ativada só com a bomba submersa!
• A utilização de um skimmer ou filtro-satélite pode tornar-se necessário desativar a função SFC.
• Aquando da expedição do aparelho, este tem a função SFC inativa.

Ligar/Desligar

AMX0181

Posicionar e conectar

A bomba pode ser posicionada de forma mergulhada (na água) ou não mergulhada (fora da água).

! AVISO

Morte ou graves lesões quando o aparelho é operado numa piscina. Componentes elétricos defeituosos do aparelho são suscetíveis de pôr a água sob tensão elétrica perigosa.

▶ Operar o aparelho só quando não estão pessoas na água.

Todos os componentes do aparelho não podem ser expostos por muito tempo à radiação solar direta para impedir defeitos dos mesmos. Utilize, se necessário, uma cobertura prote-tora,

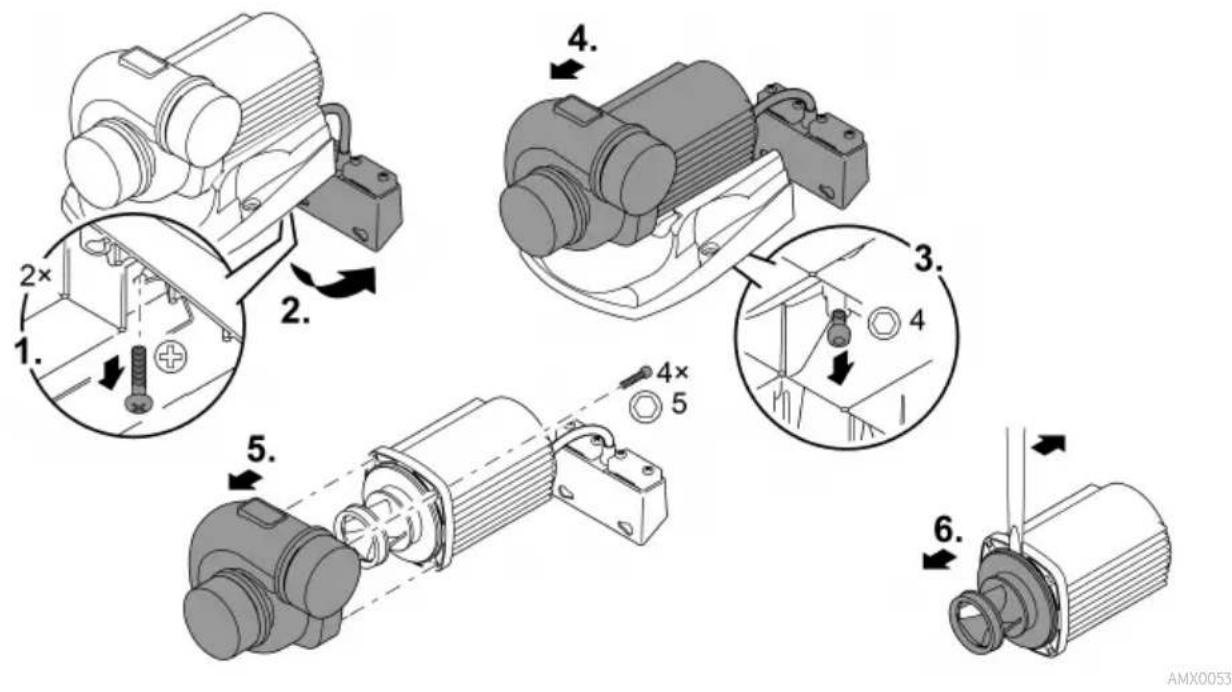

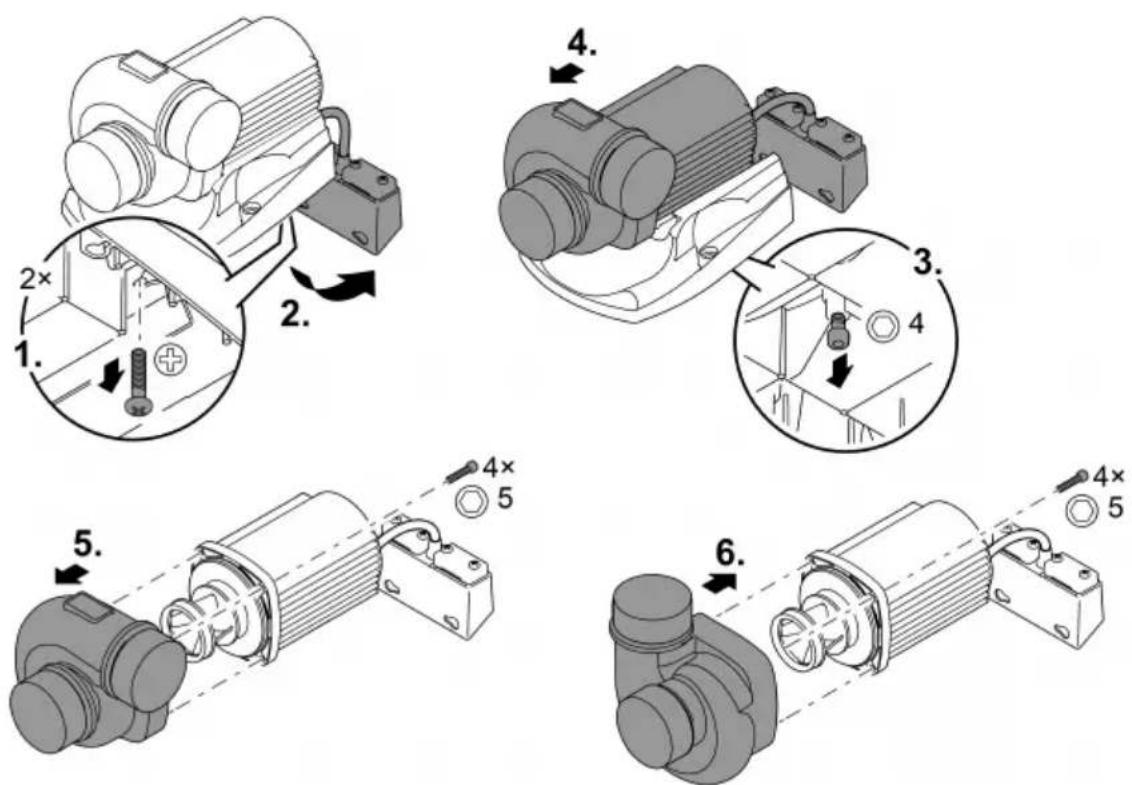

Girar carcaça da bomba

Se necessário, a posição da carcaça da bomba pode ser alterada para corrigir em 90° a posição da saída da mesma.

• A carcaça pode ser montada só das duas posições mostradas.
• Montar a bomba na ordem inversa à desmontagem.

— Binário de aperto de todos os parafusos anteriormente desapertados: 3 Nm

NOTA

A unidade de movimento pode ser danificada quando a caixa da bomba. ao ser retirada, fique fora da posição correta, exercendo pressão contra a unidade.

▶ Colocar a bomba em posição vertical, antes de retirar a caixa. da mesma Assim, o peso próprio da caixa da bomba não pode pressionar contra a unidade de movimento.
▶ Tire cuidadosamente o bloco do motor, em posição horizontal, da caixa.
- Mantenha o mesmo cuidado durante a montagem dos componentes.

AquaMax Eco Titanium 31000

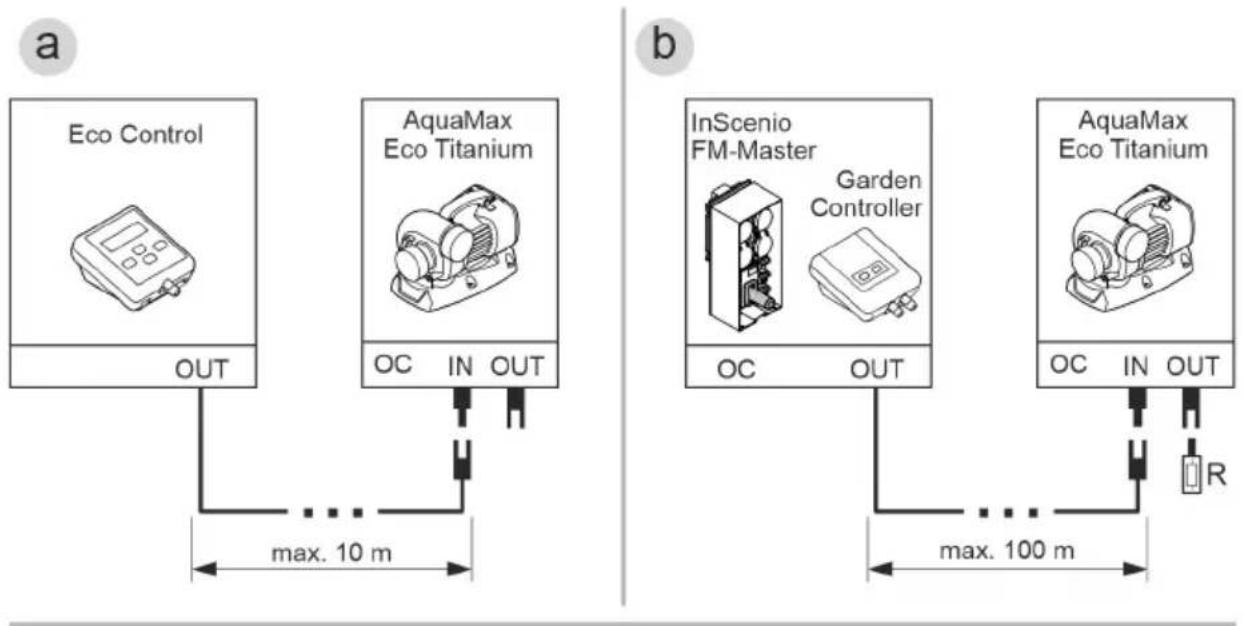

Conectar a unidade de comando

A bomba pode ser operada com ou sem controlador eletrónico.

• O sistema de controlo ativado permite governar o desempenho da bomba.
• Sem o sistema de controlo ativado, a bomba ligada opera continuamente com plena carga.

Sistemas de controlo compatíveis (acessório):

• Eco Control
  Sistema de controlo inteligente para uma bomba.

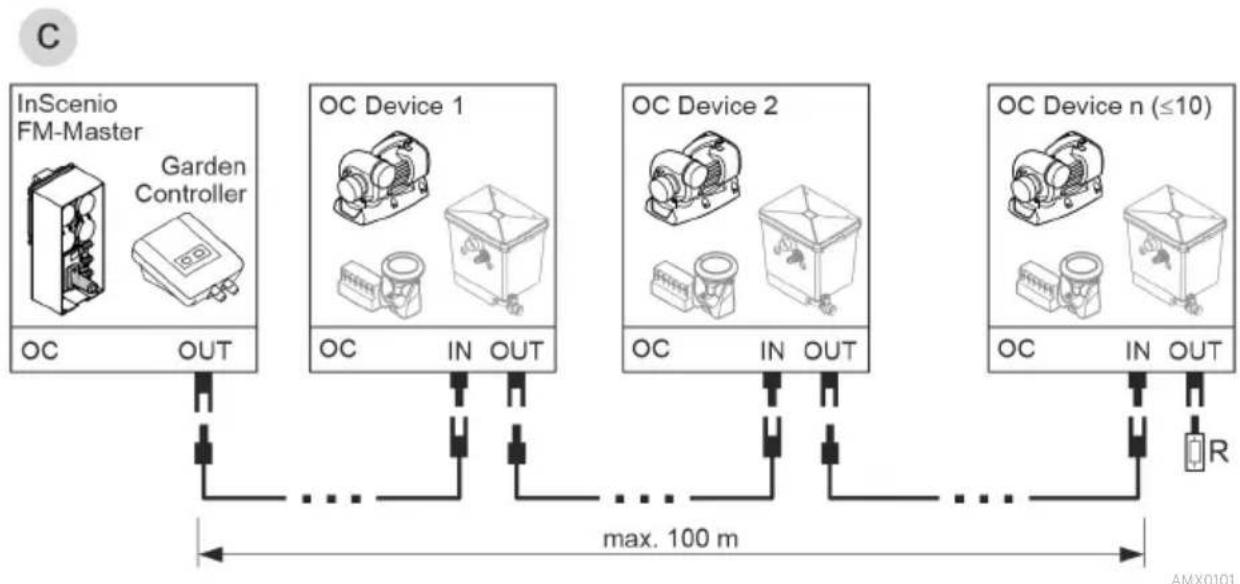

- Incenio FM-Master Home/Cloud Garden Controller Home/Cloud

Até 10 aparelhos compatíveis com OASE Control (bombas, filtros, luzes) podem ser controlados através da App "OASE Control".

Para mais informação, ver sob www.oase.com na área "Controlo do jardim e da iluminação".

- Uma rede OASE Control (variante b, c) deve ser concluída com a resistência terminal R. Esta faz parte do volume de entrega InSenio FM-Master ou Garden Controller.

PLX0004

NOTA

O aparelho danifica-se se entrar água nas fichas de ligação.

▶ Ligue o conetor ou coloque a tampa de proteção.
▶ O elemento de vedação de borracha deve estar limpo e na posição exata.
Se o elemento de vedação de borracha estiver danificado, deverá ser substituído. Ao soltar o conetor, deve ser substituído eventual elemento de vedação de borracha gasto (> 2 anos).
▶ Fixe mediante os dois parafusos o conetor ou a tampa de proteção.

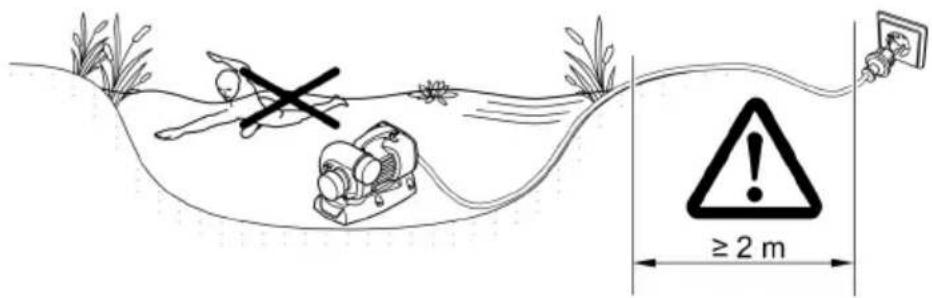

Posicionamento da bomba dentro da água

• Os cabos de alimentação ou eventuais tomadas devem apresentar uma distância mínima de 2 m à água.
• Ao colocar a bomba numa câmara (recomendação):

- Com vista a piscinas onde podem encontrar-se pessoas, a câmara deve apresentar uma distância não inferior a 2 m à água.

— Posicionar a bomba em posição horizontal.
— Aparafusar o pé do aparelho à base da câmara, para que a bomba tenha estabilidade segura.

- Ao colocar a bomba sem câmara:

— Coloque a bomba em posição horizontal, sobre uma base sólida e desprovida de lodo.
- Faça com que a bomba apresente estabilidade segura.

• Nunca operar a bomba sem que a mesma se encontre totalmente mergulhada.
• Para água lodosa ou muito suja, recomendamos que a bomba o os componentes (skimmer, filtro-satélite, ponto de saída no fundo) cometados ao lado de sucção sejam posicionados num sítio um pouco elevado, acima do fundo. Desta forma pode ser reduzida a aspiração de partículas o que aumenta a vida útil do rotor.
• A água doce da piscina ou a água salgada podem prejudicar o sistema óptico. Tais prejuízos estão excluídos da garantia.

AMX0063

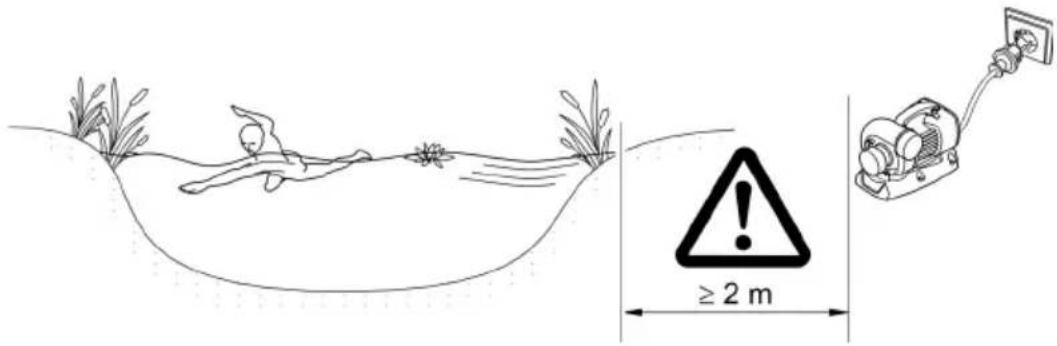

Posicionamento da bomba fora da água

• Os cabos de alimentação ou eventuais tomadas devem apresentar uma distância mínima de 2 m à água.
• Com vista a piscinas onde podem encontrar-se pessoas, a bomba deve apresentar uma distância não inferior a 2 m à água.
• Coloque a bomba em posição horizontal, sobre uma base sólida.
• Faça com que a bomba apresente estabilidade segura. Se necessário, aparafusar o pé do apare-lho à base.
• Proteger a boma contra radiação solar direta.
• Observar a temperatura ambiente máxima permitida. Se necessário, estabelecer ventilação forçada.

AMX0037

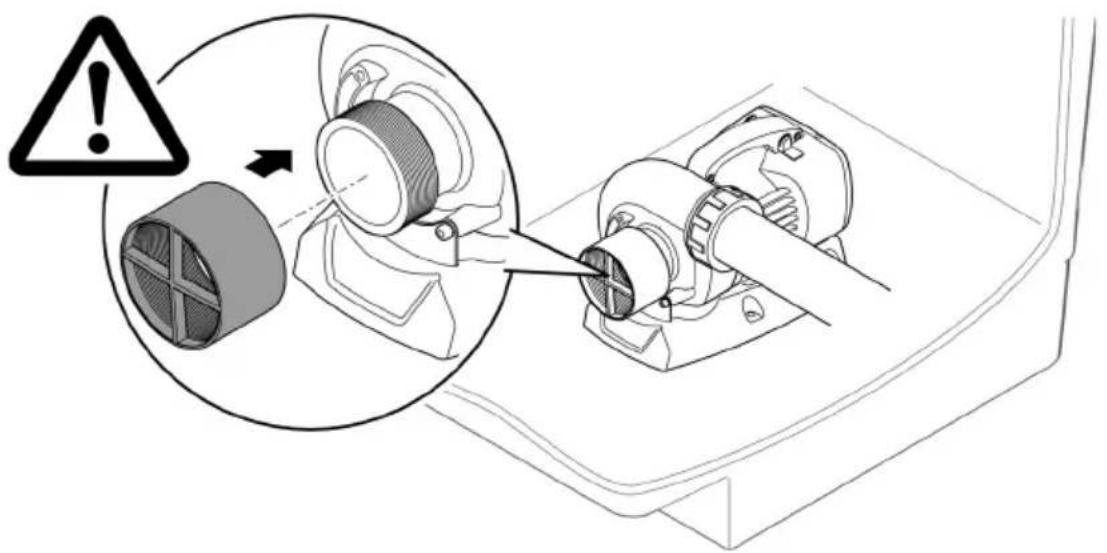

Ligar lado de pressão/sucção

AVISO

A unidade de rotor opera a uma alta velocidade. Não podem ser excluídas lesões muito grave pela separação de membros ao meter a mão na abertura do bocal de pressão ou sucção.

▶ Tapar o bocal de pressão/sucção por protetor contra toque acidental sempre que não esteja ligado tubo. O protetor contra toque acidental pode ser adquirido como acessório (AquaMax Eco Titanium 31000: 48597, AquaMax Eco Titanium 51000, 81000: 73658).
▶ Colocar a bomba no interior de uma câmara e vedar contra acesso por pessoas não autorizadas (impedir o acesso por meio de um cadeado ou fechar mediante parafusos).

Colocação em operação

NOTA

O aparelho é destruído quando operado mediante um regulador tipo dimmer. Contém peças eléctricas sensíveis.

▶ Nunca conectar o aparelho a uma fonte de energia variável.

NOTA

A bomba não pode ser operada sem água. De contrário, a bomba é suscetível de ser destruída.

▶ Nunca operar a bomba sem que a mesma se encontre totalmente mergulhada ou percorrida. por água.

Ligar/Desligar

• Ligar: Conete a ficha elétrica à tomada.
• O aparelho arranca de imediato.
• Desligar: Desconete a ficha elétrica da tomada.

No momento do arranque e, seguidamente, quando em operação, a bomba cada 20 ... 40 minutos, realiza automaticamente o auto-teste pré-programado (Environmental Function Control (EFC)). Durante o teste, a bomba reconhece automaticamente se opera sem água (risco de bloqueio) ou se está mergulhada na água. No caso de operação sem água / bloqueio, a bomba desliga automaticamente após cerca de 60 - 120 segundos. Em caso de falha, desligue a alimentação elétrica e “afogue” a bomba ou tire o obstáculo. Depois, ligue o aparelho.

Limpeza e manutenção

CUIDADO!

Risco de ferimentos por arranque inadvertido. Determinadas funcionalidade de controlo podem desativar o aparelho e reativar automaticamente.

▶ Antes de fazer trabalhos no aparelho, desconectar a ficha eléctrica.

NOTA

Nunca utilizar detergentes agressivos ou solventes químicos. Tais produtos são susceptíveis de destruir a carcaça, prejudicar o funcionamento do aparelho e estragam animais, plantas e o meio-ambiente.

- Limpe o aparelho se possível com água limpa e uma escova ou esponja macia; no caso de sujidade mais resistente, recorra aos detergentes recomendados.

Limpar o aparelho

i Limpe o aparelho conforme necessário, mas, pelo menos, 2 vezes por ano.

- Limpar cuidadosamente o rotor e a carcaça da bomba.

- Solventes de limpeza adequados para remover aderências calcificadas resistentes:

- Solvente PumpClean para limpar bombas, fabricante: OASE.

- Após a limpeza, lavar todas as peças em abundante água limpa.

Limpar/Substituir a unidade de rotor

AVISO

A unidade de rotor opera a uma alta velocidade. Não podem ser excluídas lesões muito grave pela separação de membros ao meter a mão na abertura do bocal de pressão ou sucção.

▶ Antes de fazer trabalhos no aparelho, desconectar a ficha eléctrica.

NOTA

A unidade de rotor contém um forte íman que retém partículas magnéticas (p. ex. partículas de ferro). Eventuais partículas não removidas são susceptíveis de provocar danos irreparáveis da unidade de rotor e do bloco do motor.

No bloco do motor, a unidade de rotor é conduzida por um mancal. O mancal está sujeito ao desgaste e deve ser substituído juntamente com a unidade de rotor.

Para substituir o mancal, são necessários conhecimentos específicos e ferramenta especial. Recomendamos fazer substituir o mancal pelo distribuidor autorizado OASE ou enviar a bomba à OASE.

NOTA

A unidade de movimento pode ser danificada quando a caixa da bomba. ao ser retirada, fique fora da posição correta, exercendo pressão contra a unidade.

▶ Colocar a bomba em posição vertical, antes de retirar a caixa. da mesma Assim, o peso próprio da caixa da bomba não pode pressionar contra a unidade de movimento.
▶ Tire cuidadosamente o bloco do motor, em posição horizontal, da caixa.
- Mantenha o mesmo cuidado durante a montagem dos componentes.

• Desmontar os tubos do lado de pressão e sucção.
• Se necessário, desmontar a unidade de rotor por meio de uma chave de fenda com ponta larga.
• Tirar o rotor da bomba e limpar todos os componentes sob água corrente.
• Substituta o rotor gasto ou danificado.
• Montar a bomba na ordem inversa à desmontagem.
  — Binário de aperto de todos os parafusos anteriormente desapertados: 3 Nm.

AquaMax Eco Titanium 31000

O aparelho não está protegido contra os efeitos de geada; em caso de geada deve ser desinstalado e guardado em recinto seguro.

Armazenagem correcta do aparelho:

• Limpe minuciosamente o aparelho.
• Controle a ausência de defeitos do aparelho e substitua peças defeituosas.
• Guardar a bomba mergulhada na água e à prova de geada.
• Proteger os pontos de conexão eléctrica contra humidade e sujidade.

Eliminação de falhas

Problema	Causas prováveis	Resolução
A bomba não arranca	Tensão elétrica ausente	Controlar a tensão elétricaControlar o cabo de alimentaçãoLigar a bomba.
A bomba não funciona	Água muito suja	Limpar a bomba. Após o arrefecimento do motor, a bomba liga au tomaticamente.
	Rotor bloqueado	Desconectar a ficha elétrica e desbloquear o rotor. Depois, ligar a bomba.
Caudal de água insufici-ente	Rotor bloqueado	Limpar o rotor
	Perdas demasiado altas nos tubos	Utilizar tubos com maior diâmetroReduzir ao mínimo necessário o com-primento dosm tubosEvitar tubos curcos e elementos de li-gação desnecessários
Bomba desliga após pouco tempo de funcio-namento	Água muito suja	Limpar a bomba. Após o arrefecimento do motor, a bomba liga automaticamente.
	Temperatura demasiado alta da água	Observar a temperatura máxima de +35 °C.Após o arrefecimento do motor, a bomba liga automaticamente.
	Temperatura ambiente demasiado elevada	Observar a temperatura ambiente maxi-mamente permitida. Após o arrefecimento do motor, a bomba liga automaticamente.
	Rotor bloqueado	Desconectar a ficha elétrica e desbloquear o rotor. Depois, ligar a bomba.
	Bomba funciona em seco	Encher a bomba com água. Mergulhar to-talmente a bomba na água dotan-que/lago de jardim.

Dados técnicos Dados do aparelho

Descrição			AquaMax Eco Titanium
			31000	51000	81000
Tensão de conexão		V AC	220 ... 240	220 ... 240	220 ... 240
Frequência		Hz	50/60	50/60	50/60
Consumo de energia		W	35 ... 170	70 ... 320	100 ... 730
Controlo através de			EGC	EGC	EGC
Entrada	Rosca de ligação		G2 12	G3	G3
	para tubagem		DN63	DN75	DN75
Saída	Rosca de ligação		G2 12	G3	G3
	para tubagem		DN63	DN75	DN75
Temperatura de água permitida (posicionamento na água)		°C	+4 ... +35	+4 ... +35	+4 ... +35
Temperatura ambiente maximamente permitida, com convecção natural (colocação fora da água)		°C	+30	+30	+30
Temperatura ambiente maximamente permitida, com refrigeração forçada (colocação fora da água)		°C	+40	+40	+40
Capacidade máxima bomba		l/h	31500	51000	81000
Altura de elevação máxima		m	3,3	4	5,5
Tamanho máx. do grão, sujidade grossa		mm	6	6	6
Profundidade máx. de imersão		m	≤4	≤4	≤4
Comprimento do cabo		m	10	10	10
Dimensões	Comprimento	mm	275	350	390
	Largura	mm	175	220	235
	Altura	mm	200	245	245
Peso		kg	9,2	16,5	17,5

Valore permitidos da água

Tipo		Água doce	Água de piscina	Água salgada
Valor ph		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Dureza	DH	8 ... 15	8 ... 15	20 ... 30
Cloro livre	mg/l	<0,3	<0,6	<0,3
Teor de cloreto	mg/l	<250	<250	<22000
Teor de sais	%	<0,4	<0,4	<4
Total de resíduo seco	mg/l	<50	<50	<50
Temperatura	°C	+4 ... +35	+4 ... +30	+4 ... +28

Peças de desgaste

• Rotor
  • Mancal, no bloco do motor

Descartar o aparelho usado

NOTA

O aparelho não poderá ser eliminado com o lixo doméstico.

▶ O aparelho usado deve ser eliminado através do sistema de recolha seletiva de lixo.
Em caso de dúvida, dirija-se ao centro de recolha de lixo local. Aqui poderá obter informações sobre a eliminação correta do aparelho.
▶ Inutilize previamente o aparelho cortando o respetivo cabo de alimentação.

AVVERTENZA
