AquaMax Eco Titanium 81000 - Wasserpumpe OASE - Kostenlose Bedienungsanleitung

Produkttyp	Teichwasserpumpe
Marke	OASE
Modell	AquaMax Eco Titanium 81000
Stromversorgung	220-240 V, 50/60 Hz
Leistungsaufnahme	100-730 W
Maximale Förderleistung	81 000 l/h
Maximale Förderhöhe	5,5 m
Max. Partikeldurchmesser	6 mm
Maximale Eintauchtiefe	4 m
Zulässige Wassertemperatur	+4 bis +35 °C
Maximale Umgebungstemperatur (Trockenaufstellung)	+30 °C (natürliche Konvektion), +40 °C (Zwangsbelüftung)
Abmessungen (L x B x H)	390 x 235 x 245 mm
Gewicht	17,5 kg
Kabellänge	10 m
Anschluss Ein/Aus	G3 (DN75)
Schutzart	IP68 (wasserdicht bis 4 m)
Hauptfunktionen	Seasonal Flow Control (SFC), Durchflussregelung, EFC-Selbsttest, kompatibel mit Eco Control und OASE Control
Wartung und Reinigung	Mindestens 2-mal pro Jahr mit klarem Wasser und weicher Bürste reinigen. Bei Kalkablagerungen OASE PumpClean Reiniger verwenden.
Sicherheit	Schutz durch RCD 30 mA, Mindestabstand von 2 m zwischen Wasser und Steckdosen
Verschleißteile und Reparierbarkeit	Funktionseinheit und Motorblocklager (Austausch nur durch OASE-Fachhändler)
Entsorgung	Nicht in den Hausmüll geben. Zu einer Sammelstelle bringen.

Häufig gestellte Fragen - AquaMax Eco Titanium 81000 OASE

Kann ich die Pumpe AquaMax Eco Titanium 81000 in einem Naturpool verwenden?

Nein, die Verwendung in einem Naturpool ist aufgrund der Stromschlaggefahr strengstens untersagt. Die Pumpe ist nur für Zierteiche konzipiert.

Wie funktioniert die Seasonal Flow Control (SFC) Funktion?

Die SFC-Funktion passt den Durchfluss automatisch an die Wassertemperatur an: im Winter (<10°C) reduzierter Durchfluss, in den Übergangszeiten (10-17°C) moderater Durchfluss, im Sommer (>17°C) maximaler Durchfluss. Dies optimiert die Teichbiologie.

Kann ich die Pumpe außerhalb des Wassers installieren?

Ja, die Pumpe kann trocken (außerhalb des Wassers) installiert werden. Dabei ist ein Mindestabstand von 2 m zum Wasser einzuhalten und die Pumpe vor direkter Sonneneinstrahlung zu schützen. Die Umgebungstemperatur darf +30°C (natürliche Konvektion) bzw. +40°C (Zwangsbelüftung) nicht überschreiten.

Was tun, wenn die Pumpe nicht anläuft?

Überprüfen Sie die Stromversorgung (Netzspannung, Sicherungen). Läuft die Pumpe trocken, tauchen Sie sie ins Wasser. Ist der Rotor blockiert, trennen Sie die Pumpe vom Netz, entfernen Sie das Hindernis und setzen Sie sie wieder in Betrieb.

Wie oft muss ich die Pumpe reinigen?

Reinigen Sie die Pumpe mindestens zweimal jährlich, oder häufiger, wenn die Durchflussmenge nachlässt. Verwenden Sie klares Wasser und eine weiche Bürste. Bei hartnäckigen Ablagerungen verwenden Sie den OASE PumpClean Reiniger.

Wie ersetze ich die Funktionseinheit (Rotor)?

Der Austausch der Funktionseinheit und des Lagers sollte aufgrund der Komplexität einem OASE-Fachhändler überlassen werden. Versuchen Sie nicht, dies selbst zu tun, da die Pumpe beschädigt werden könnte.

Ist die Pumpe für Meerwasser geeignet?

Ja, die Pumpe kann in Meerwasser (Salzgehalt bis zu 4%) verwendet werden, jedoch kann dies das Erscheinungsbild des Geräts beeinträchtigen. Diese Veränderungen sind nicht von der Garantie abgedeckt.

Wie schütze ich die Pumpe im Winter?

Die Pumpe ist nicht frostbeständig. Bauen Sie sie aus, reinigen Sie sie gründlich und lagern Sie sie untergetaucht an einem frostfreien Ort. Schützen Sie offene Stecker vor Feuchtigkeit.

Welcher Mindestabstand muss zwischen Pumpe und Steckdosen eingehalten werden?

Die Netzleitungen und Steckdosen müssen mindestens 2 m vom Wasser entfernt sein. Wird die Pumpe in einer Kammer installiert, muss diese bei Schwimmbecken oder Badeteichen 2 m vom Wasser entfernt sein.

Kann ich einen Drehzahlregler mit der Pumpe verwenden?

Nein, die Verwendung eines Drehzahlreglers beschädigt das Gerät. Verwenden Sie nur das kompatible OASE Eco Control oder das OASE Control System.

BEDIENUNGSANLEITUNG AquaMax Eco Titanium 81000 OASE

DE Gebrauchsanleitung

▶ Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen oder Tod durch Stromschlag.
▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Elektrischer Anschluss

• Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstallation darf nur von einer Elektrofachkraft ausgeführt werden.
  — Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und Bestimmungen.
  — Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen.

• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an.
• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).
• Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.

Sicherer Betrieb

• Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
• Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschlussleitung kann nicht ersetzt werden.
• Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Halten Sie zwischen Implantat und Magnet einen Abstand von mindestens 0,2 m ein.
• Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
• Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand darüber fallen kann.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör.
• Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.

Bestimmungsgemäße Verwendung

Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

• Zum Pumpen von normalem Teichwasser für Filtersysteme, Wasserfallsysteme und Bachlaufsysteme.
• Unter Einhaltung der technischen Daten.
• Unter Einhaltung der zulässigen Wasserwerte.

Für das Gerät gelten folgende Einschränkungen:

• Nicht in Schwimmteichen verwenden.
• Niemals mit anderen Flüssigkeiten als Wasser betreiben.
• Niemals ohne Wasserdurchfluss betreiben.
• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.
• Nicht an die Hauswasserversorgung anschließen.
• Nicht für gewerbliche oder industrielle Zwecke verwenden.
• Nach EMV (Elektromagnetische Verträglichkeit) ist dies ein Gerät der Klasse A. In Wohnumgebungen kann das Gerät Funkstörungen verursachen. Es obliegt dem Anwender, angemessene Maßnahmen zu ergreifen.

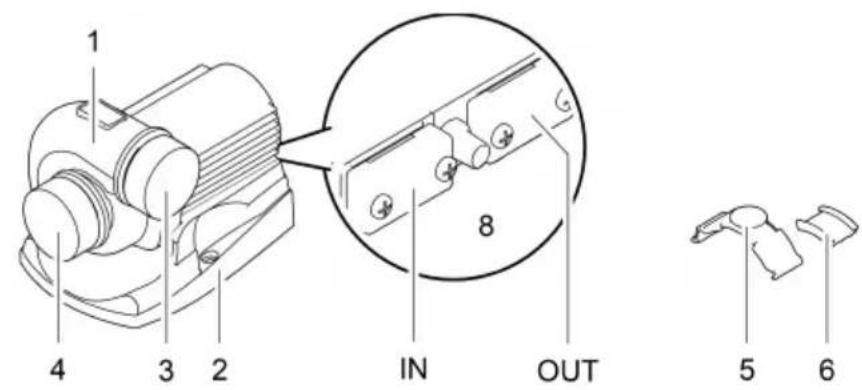

Produktbeschreibung

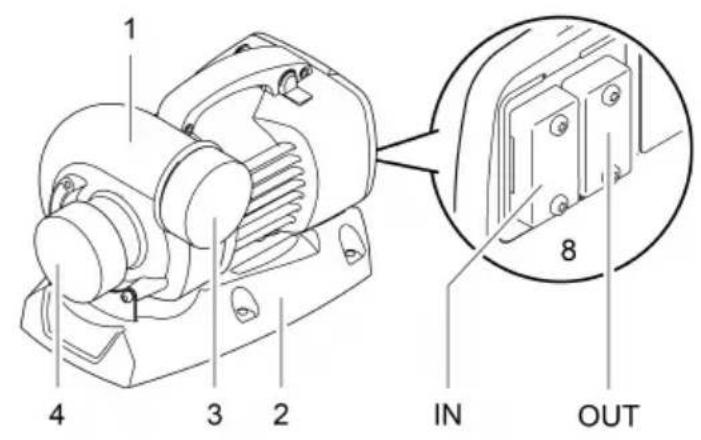

Übersicht

AquaMax Eco Titanium 31000

AquaMax Eco Titanium 51000

	31000	51000	81000	Beschreibung
1	•	•	•	PumpengehäuseDas Pumpengehäuse kann um 90° gedreht werden.
2	•	•	•	GerätefußGewährleistet einen sicheren Stand, eine Verschraubung am Untergrund ist möglich.
3	•	•	•	Ausgang(Druckstutzen)	Schutzkappen aufbewahren.Zum Schutz vor schweren Verletzungen bei laufender Pumpe die Schutzkappe sofort anbringen, wenn Sie ein angeschlossenes Rohr entfernt haben.
4	•	•	•	Eingang(Saugstutzen)
5	•	-	-	Klammeraufsatz zur Befestigung des OASE Eco Control
6	•	-	-	Gummistück für den Klammeraufsatz
7 - -			•	GummifußAbnehmbar, wenn der Gerätefuß verschraubt werden soll.
8	•	•	•	Anschluss SteuerungZur Bedienung der Pumpe ist das Steuergerät OASE Eco Control (Zubehör) erforderlich.Alternativ kann die Pumpe in ein OASE Control-Netzwerk eingebunden werden.Informationen zu OASE Control finden Sie unter www.oase.com.

Symbole auf dem Gerät

IP68

Das Gerät ist staubdicht und wasserdicht bis 4m.

Schützen Sie das Gerät vor direkter Sonneneinstrahlung.

Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.

Lesen Sie die Gebrauchsanleitung.

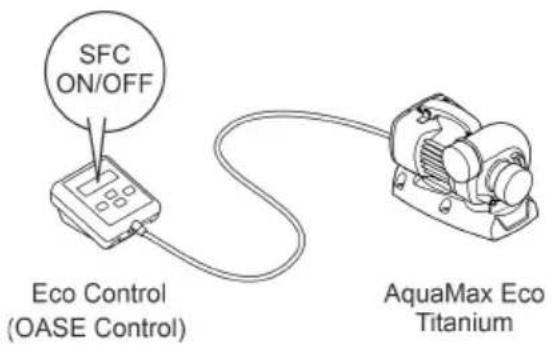

Seasonal Flow Control (SFC)

DE

Die SFC-Funktion reguliert intelligent die Wassermenge bzw. die Förderhöhe anhand der Wasser-temperatur. Damit passt sich die Pumpenleistung ganzjährig der jeweiligen Teichökologie an und unterstützt durch die temperaturabhängige Wasserzirkulation die Teichbiologie (Winterbetrieb, Übergangsbetrieb und Sommerbetrieb).

- Bei aktiver SFC-Funktion unterscheidet die Pumpe zwischen ...

• Winterbetrieb (Wassertemperatur kleiner +10 °C)
• Übergangsbetrieb (Wassertemperatur +10 ... +17 °C)
• Sommerbetrieb (Wassertemperatur größer +17 °C)

Die jeweiligen Kennlinien finden Sie unter www.oase.com im Produktbereich "Teichpumpen".

• Die SFC-Funktion darf nur bei getauchter Aufstellung aktiviert werden!
- Bei Einsatz eines Skimmers oder Satellitenfilters kann es anlagenbedingt empfehlenswert sein, die SFC-Funktion auszuschalten.
- Bei Auslieferung ist die SFC-Funktion deaktiviert.

Einschalten/Ausschalten

AMX0181

Aufstellen und Anschließen

Die Pumpe kann getaucht (im Wasser) oder trocken (außerhalb vom Wasser) aufgestellt werden.

WARNING

Schwere Verletzungen oder Tod beim Betrieb des Geräts in einem Schwimmteich. Durch defekte elektrische Geräteteile wird das Wasser unter gefährliche elektrische Spannung gesetzt.

▶ Gerät nicht im Schwimmteich verwenden.

Alle Gerätekomponenten dürfen nicht über längere Zeit direkter Sonneneinstrahlung ausgesetzt werden, da dies zu Beschädigung führen kann. Verwenden Sie ggf. eine Schutzabdeckung.

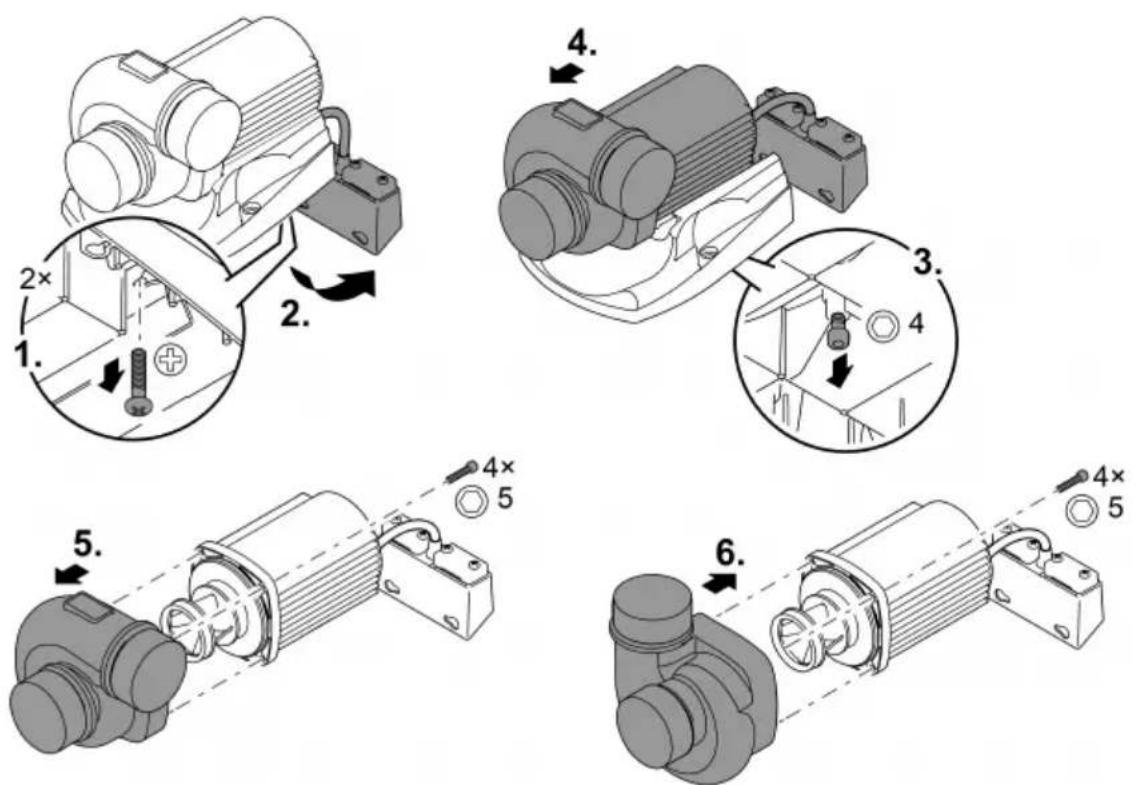

Pumpengehäuse drehen

Falls erforderlich, können Sie das Pumpengehäuse drehen und damit die Lage des Pumpenausgangs um 90° ändern.

• Das Pumpengehäuse kann nur in den beiden dargestellten Positionen montiert werden.
• Bauen Sie die Pumpe in umgekehrter Reihenfolge zusammen.

— Anzugsdrehmoment für alle gelösten Schrauben: 3 Nm

HINWEIS

Die Laufeinheit wird beschädigt, wenn das Pumpengehäuse beim Abnehmen verkantet und gegen die Laufeinheit drückt.

▶ Stellen Sie die Pumpe vor dem Abnehmen des Pumpengehäuses vertikal auf. Dadurch kann das Pumpengehäuse nicht mit seinem Eigengewicht gegen die Laufeinheit drücken.
▶ Ziehen Sie den Motorblock vorsichtig und gerade vom Pumpengehäuse ab.
▶ Gehen Sie beim Zusammenbau genauso vorsichtig vor.

AquaMax Eco Titanium 31000

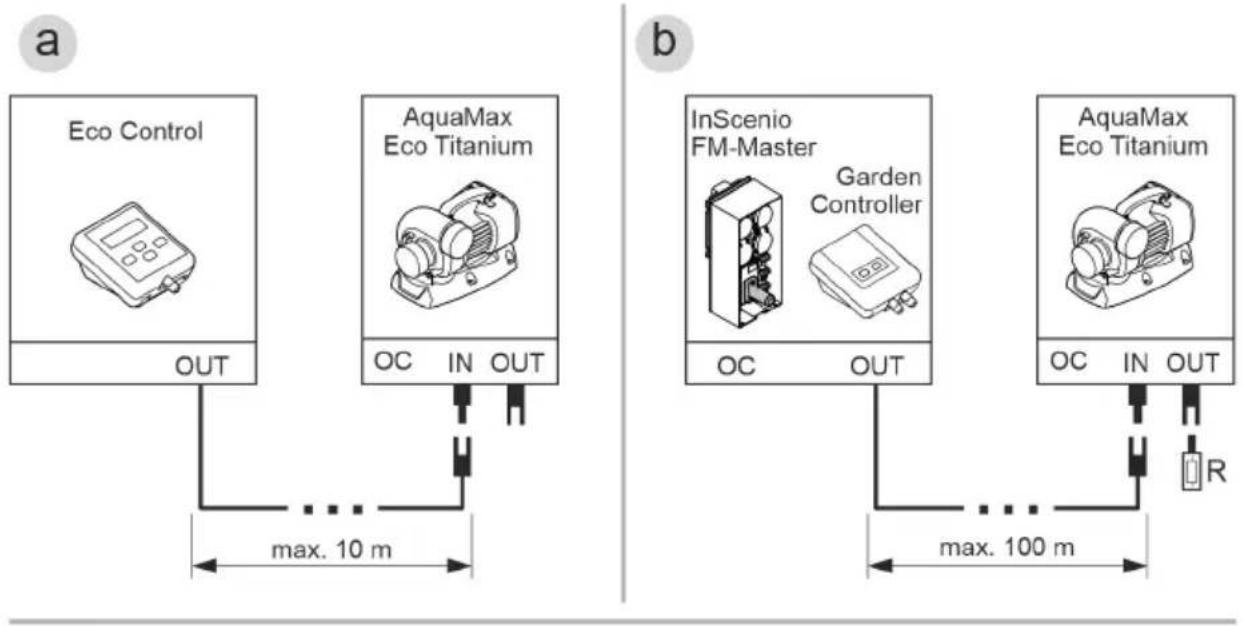

Steuerung anschließen

Die Pumpe kann mit und ohne Steuerung betrieben werden.

• Mit Steuerung kann die Leistung der Pumpe reguliert werden.
• Ohne Steuerung läuft die eingeschaltete Pumpe permanent mit voller Leistung.

Kompatible Steuerungen (Zubehör):

- Eco Control

Intelligente Steuerung für eine Pumpe.

• Incenio FM-Master Home/Cloud

Bis zu 10 OASE Control-fähige Geräte (Pumpen, Filter, Leuchten) sind über die App "OASE Control" steuerbar.

Informationen dazu erhalten Sie unter www.oase.com im Bereich "Smarte Gartensteuerung und Beleuchtung".

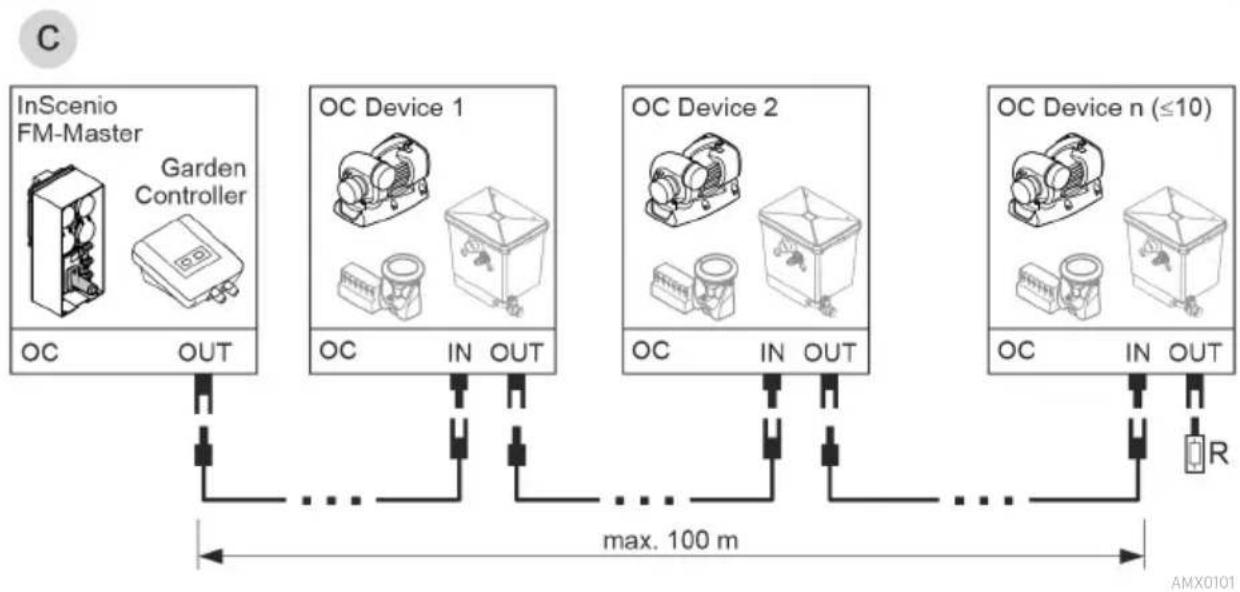


- Ein OASE Control-Netzwerk (Variante b, c) muss mit dem Endwiderstand R abgeschlossen sein. Dieser ist im Lieferumfang InSenio FM-Master oder Garden Controller enthalten.

PLX0004

HINWEIS

Das Gerät wird beschädigt, wenn Wasser in den Steckverbinder eindringt.

▶ Belegen Sie den Steckverbinder oder setzen Sie die Schutzkappe auf.
▶ Die Gummidichtung muss sauber sein und passgenau sitzen.
▶ Eine beschädigte Gummidichtung muss ersetzt werden. Wenn der Steckverbinder gelöst wird, muss eine ältere Gummidichtung (> 2 Jahre) erneuert werden.
▶ Sichern Sie den Steckverbinder oder die Schutzkappe immer mit den beiden Schrauben.

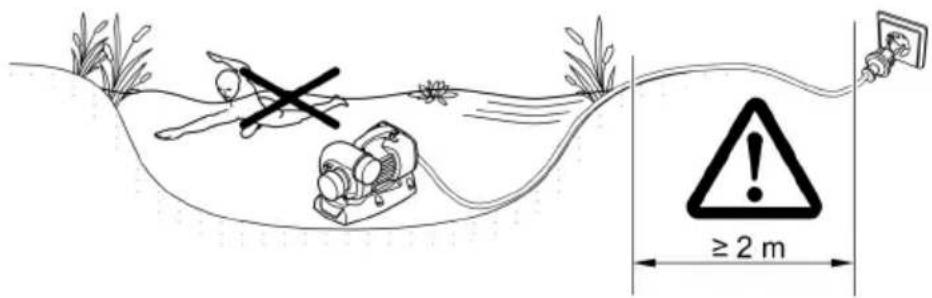

Pumpe getaucht aufstellen

• Netzleitungen oder Netzsteckdosen müssen mindestens 2 m Abstand zum Wasser haben.
• Wenn Sie die Pumpe in einer Pumpenkammer aufstellen (Empfehlung):
  — Bei einem Schwimmteich oder Pool, in dem sich Personen aufhalten können, müssen Sie die Pumpenkammer mindestens 2 m vom Wasser entfernt aufstellen.

• Stellen Sie die Pumpe waagerecht auf.
  — Schrauben Sie den Gerätefuß auf den Boden der Pumpenkammer fest, damit die Pumpe sicher steht.

• Wenn Sie die Pumpe ohne Pumpenkammer aufstellen:

• Stellen Sie die Pumpe waagerecht auf einem festen, schlammfreien Untergrund auf.
  — Sorgen Sie für einen sicheren Stand der Pumpe.

- Betreiben Sie die Pumpe nur, wenn sie vollständig unter Wasser getaucht ist.

- Wir empfehlen, bei verschlammtem bzw. verschmutztem Wasser die Pumpe bzw. die saugseitig angeschlossenen Komponenten (Skimmer, Satellitenfilter, Bodenablauf etc.) erhöht über dem Boden aufzustellen. Dadurch wird das Ansaugen von Partikeln verringert, was die Lebensdauer der Laufeinheit erhöht.

- Poolwasser oder Salzwasser können die Optik des Geräts beeinträchtigen. Diese Beeinträchtigungen sind von der Garantie ausgeschlossen.

AMX0063

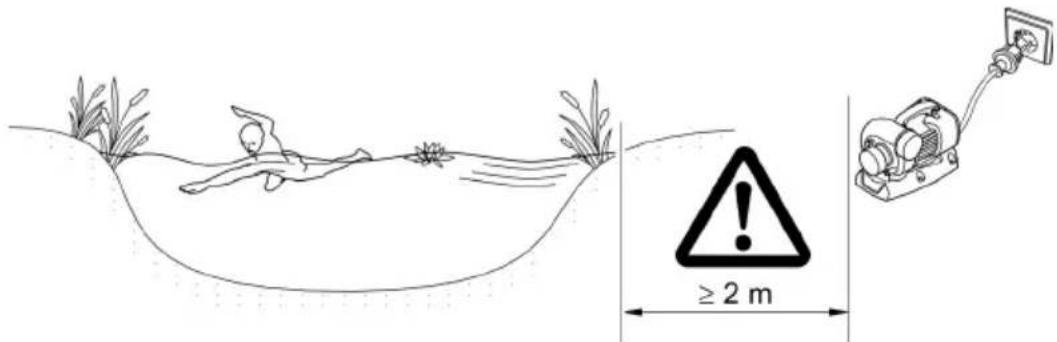

Pumpe trocken aufstellen

• Netzleitungen oder Netzsteckdosen müssen mindestens 2 m Abstand zum Wasser haben.
• Bei einem Schwimmteich oder Pool, in dem sich Personen aufhalten können, müssen Sie die Pumpe mindestens 2 m vom Wasser entfernt aufstellen.
• Stellen Sie die Pumpe waagerecht auf einem festen Untergrund auf.
• Sorgen Sie für einen sicheren Stand der Pumpe. Schrauben Sie ggf. den Gerätefuß auf dem Untergrund fest.
  • Schützen Sie die Pumpe vor direkter Sonneneinstrahlung.
• Halten Sie die maximal zulässige Umgebungstemperatur ein. Sorgen Sie ggf. für eine Zwangs-kühlung.

AMX0037

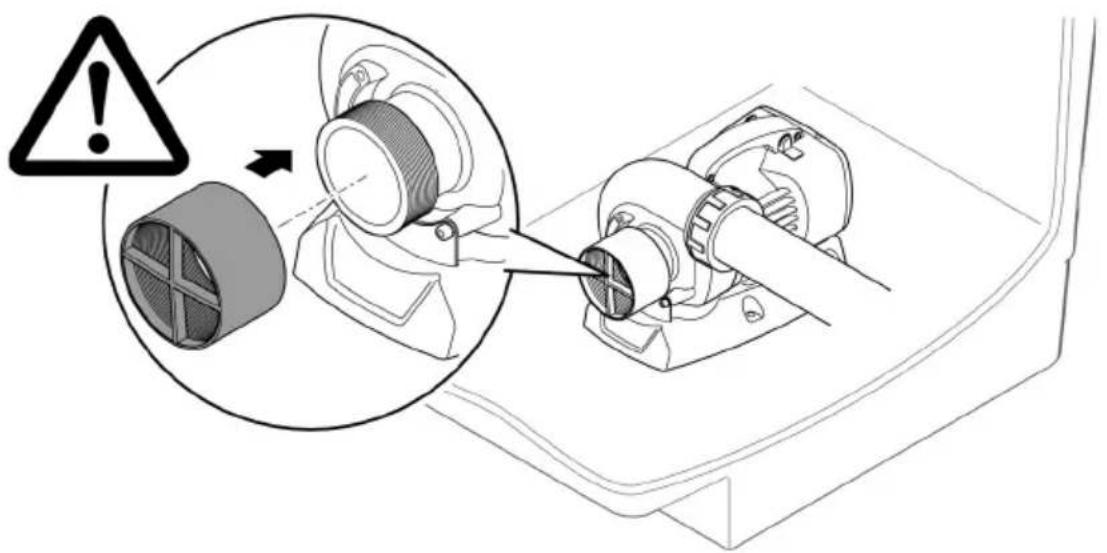

WARNING

Die Laufeinheit dreht sehr schnell. Schwere Verletzungen durch Abtrennen von Gliedmaßen sind möglich, wenn Sie in die Öffnung des Saugstutzens oder Druckstutzens greifen.

Sichern Sie den Saugstutzen/Druckstutzen mit einem Berührschutz, wenn kein Rohr angeschlossen. Der Berührschutz ist als Zubehör erhältlich (AquaMax Eco Titanium 31000: 48597, AquaMax Eco Titanium 51000, 81000: 73658).
▶ Stellen Sie die Pumpe in eine Pumpenkammer und sichern Sie den Zugang zur Pumpenkammer (Zugang mit Schloss verriegeln oder verschrauben).

Gerät wird zerstört, wenn es mit einem Dimmer betrieben wird. Es enthält empfindliche elektrische Bauteile.

▶ Gerät nicht an eine dimmbare Stromversorgung anschließen.

HINWEIS

Die Pumpe darf nicht trockenlaufen. Andernfalls kann die Pumpe zerstört werden.

▶ Betreiben Sie die Pumpe nur, wenn sie getaucht bzw. geflutet ist.

Einschalten / Ausschalten

• Einschalten: Stecken Sie den Netzstecker in die Steckdose.
  — Das Gerät schaltet sich sofort ein.
• Ausschalten: Ziehen Sie den Netzstecker aus der Steckdose.

Die Pumpe vollzieht bei Inbetriebnahme und anschließend im Betrieb alle 20 ... 40 Minuten automatisch einen vorprogrammierten Selbsttest (Environmental Function Control (EFC)). Die Pumpe erkennt, ob sie sich im Trockenlauf/Blockierung oder im getauchten Zustand befindet. Im Falle von Trockenlauf/Blockierung schaltet die Pumpe automatisch nach 60 bis 120 Sekunden aus. Unterbrechen Sie im Störfall die Stromzufuhr und "fluten Sie die Pumpe" bzw. entfernen Sie das Hindernis. Danach können Sie das Gerät wieder in Betrieb nehmen.

Reinigung und Wartung

VORSICHT

Verletzungsgefahr durch unvorhersehbares Anlaufen. Geräteinterne Überwachungsfunktionen können das Gerät abschalten und selbsttätig wieder einschalten.

▶ Vor Arbeiten am Gerät Netzstecker ziehen.

HINWEIS

Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel können das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tieren, Pflanzen und der Umwelt.

▶ Reinigen Sie das Gerät möglichst mit klarem Wasser und einer weichen Bürste oder einem Schwamm; bei hartnäckigen Verschmutzungen unter Zuhilfenahme der empfohlenen Reinigungsmittel.

Gerät reinigen

i Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich.

— Reinigen Sie an der Pumpe besonders die Laufeinheit und das Pumpengehäuse.

- Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:

— Pumpenreiniger PumpClean von OASE.

— Essig- und chlorfreien Haushaltsreiniger.

- Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.

WARNING

Die Laufeinheit dreht sehr schnell. Schwere Verletzungen durch Abtrennen von Gliedmaßen sind möglich, wenn Sie in die Öffnung des Saugstutzens oder Druckstutzens greifen.

▶ Vor Arbeiten am Gerät Netzstecker ziehen.

HINWEIS

Die Laufeinheit enthält einen starken Magneten, der magnetische Partikel (z. B. Eisenspäne) anzieht. Verbleibende Partikel können irreparable Schäden an Laufeinheit und Motorblock verursachen.

▶ Befreien Sie die Laufeinheit vor dem Einbauen sorgfältig von anhaftenden Partikeln.

HINWEIS

Die Laufeinheit wird im Motorblock durch ein Lager geführt. Dieses Lager ist ein Verschleißteil und sollte gleichzeitig mit der Laufeinheit gewechselt werden.

Das Wechseln des Lagers erfordert besondere Kenntnisse und Werkzeuge. Lassen Sie das Lager durch den OASE-Fachhändler wechseln oder schicken Sie die Pumpe zu OASE.

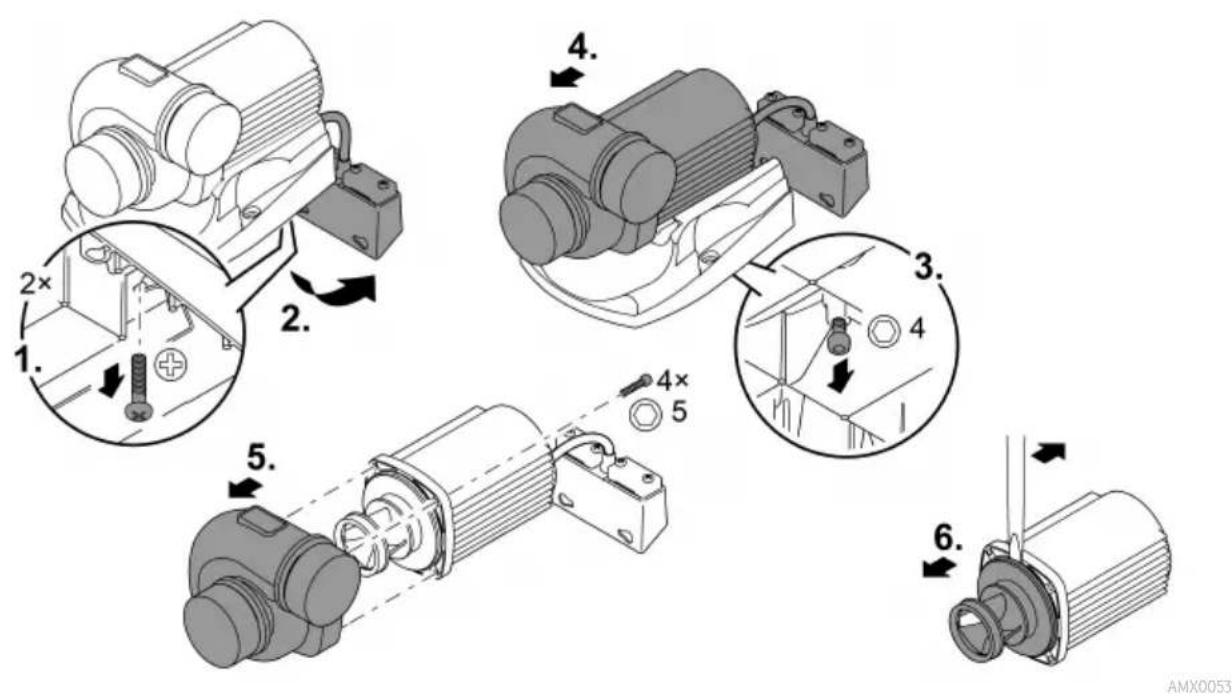

HINWEIS

Die Laufeinheit wird beschädigt, wenn das Pumpengehäuse beim Abnehmen verkantet und gegen die Laufeinheit drückt.

▶ Stellen Sie die Pumpe vor dem Abnehmen des Pumpengehäuses vertikal auf. Dadurch kann das Pumpengehäuse nicht mit seinem Eigengewicht gegen die Laufeinheit drücken.
▶ Ziehen Sie den Motorblock vorsichtig und gerade vom Pumpengehäuse ab.
▶ Gehen Sie beim Zusammenbau genauso vorsichtig vor.

• Demontieren Sie saugseitig und druckseitig die Rohre.
• Die Laufeinheit gegebenenfalls mit einem Schraubendreher mit breiter Klinge vorsichtig heraushebeln.
• Nachdem Sie die Laufeinheit entnommen haben, reinigen Sie alle Teile unter fließendem Leitungswasser.

— Ersetzen Sie eine verschlissene oder beschädigte Laufeinheit.

- Bauen Sie die Pumpe in umgekehrter Reihenfolge zusammen.

— Anzugsdrehmoment für alle gelösten Schrauben: 3 Nm.

AquaMax Eco Titanium 31000

Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden.

So lagern Sie das Gerät richtig:

• Reinigen Sie das Gerät gründlich.
- Prüfen Sie das Gerät auf Beschädigungen und ersetzen Sie ggf. beschädigte Teile.
- Pumpe getaucht und frostfrei lagern.
- Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen.

Störungsbeseitigung

Störung	Mögliche Ursache	Abhilfe
Die Pumpe läuft nicht an	Netzspannung fehlt	Netzspannung überprüfenZuleitungen kontrollierenPumpe einschalten
Pumpe fördert nicht	Starke Wasserverschmutzung	Pumpe reinigen. Nach Abkühlen des Motors schaltet sich die Pumpe automatisch wieder ein.
	Laufeinheit ist blockiert	Netzstecker ziehen und Hindernis entfernen. Anschließend Pumpe wiedereinschalten.
Fördermenge ungenügend	Laufeinheit ist schwergängig	Laufeinheit reinigen
	Zu hohe Verluste in den Rohren	Größeren Rohrdurchmesser wählenRohrlänge auf nötiges Minimum reduzierenUnnötige Bögen und Verbindungsteile vermeiden
Pumpe schaltet nach kurzer Laufzeit ab	Starke Wasserverschmutzung	Pumpe reinigen. Nach Abkühlen des Motors schaltet sich die Pumpe automatisch wieder ein.
	Wassertemperatur zu hoch	Maximale Wassertemperatur von +35 °C einhalten. Nach Abkühlen des Motors schaltet sich die Pumpe automatisch wieder ein.
	Umgebungstemperatur zu hoch	Maximal zulässige Umgebungstemperatur einhalten. Nach Abkühlen des Motors schaltet sich die Pumpe automatisch wieder ein.
	Laufeinheit ist blockiert	Netzstecker ziehen und Hindernis entfernen. Anschließend Pumpe wieder einschalten.
	Pumpe ist trocken gelaufen	Pumpe fluten. Bei Betrieb im Teich das Gerät vollständig untertauchen.

Technische Daten

Gerätedaten

Beschreibung			AquaMax Eco Titanium
			31000	51000	81000
Anschlussspannung		V AC	220 ... 240	220 ... 240	220 ... 240
Netzfrequenz		Hz	50/60	50/60	50/60
Leistungsaufnahme		W	35 ... 170	70 ... 320	100 ... 730
Steuerung über			EGC	EGC	EGC
Eingang	Anschlussgewinde		G2 12	G3	G3
	für Rohrleitung		DN63	DN75	DN75
Ausgang	Anschlussgewinde		G2 12	G3	G3
	für Rohrleitung		DN63	DN75	DN75
Zulässige Wassertemperatur (getauchte Aufstellung)		°C	+4 ... +35	+4 ... +35	+4 ... +35
Max. zulässige Umgebungstemperatur bei natürlicher Konvektion (Trockenaufstellung)		°C	+30	+30	+30
Max. zulässige Umgebungstemperatur bei Zwangskühlung (Trockenaufstellung)		°C	+40	+40	+40
Max. Förderleistung		l/h	31500	51000	81000
Max. Förderhöhe		m	3,3	4	5,5
Max. Korngröße Grobschmutz		mm	6	6	6
Max. Tauchtiefe		m	≤4	≤4	≤4
Kabellänge		m	10	10	10
Abmessungen	Länge	mm	275	350	390
	Breite	mm	175	220	235
	Höhe	mm	200	245	245
Gewicht		kg	9,2	16,5	17,5

Zulässige Wasserwerte

Typ		Frischwasser	Poolwasser	Salzwasser
pH-Wert		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Härte	DH	8 ... 15	8 ... 15	20 ... 30
Freies Chlor	mg/l	<0,3	<0,6	<0,3
Chloridgehalt	mg/l	<250	<250	<22000
Salzgehalt	%	<0,4	<0,4	<4
Gesamttrockenrückstand	mg/l	<50	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30	+4 ... +28

Verschleißteile

• Laufeinheit
• Lager im Motorblock

Entsorgung

HINWEIS

Dieses Gerät darf nicht als Hausmüll entsorgt werden.

▶ Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem.
▶ Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Informationen über die ordnungsgemäße Entsorgung des Geräts.
▶ Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.

WARNING
