Vrsta izdelka	Črpalka za vodo za ribnik
Znamka	OASE
Model	AquaMax Eco Titanium 81000
Napajanje	220-240 V, 50/60 Hz
Absorbirana moč	100-730 W
Maksimalna črpalna zmogljivost	81 000 l/h
Maksimalna višina črpanja	5,5 m
Maksimalni premer nečistoč	6 mm
Maksimalna globina potopitve	4 m
Dovoljena temperatura vode	+4 do +35 °C
Maksimalna temperatura okolice (suha namestitev)	+30 °C (naravna konvekcija), +40 °C (prisilno hlajenje)
Mere (D x Š x V)	390 x 235 x 245 mm
Teža	17,5 kg
Dolžina kabla	10 m
Priključek vhod/izhod	G3 (DN75)
Stopnja zaščite	IP68 (vodotesno do 4 m)
Glavne funkcije	Seasonal Flow Control (SFC), regulacija pretoka, samotestiranje EFC, združljivo z Eco Control in OASE Control
Vzdrževanje in čiščenje	Čistite vsaj 2-krat letno s čisto vodo in mehko krtačo. Pri apnencu uporabite čistilo PumpClean OASE.
Varnost	Zaščita z RCD 30 mA, najmanjša razdalja 2 m med vodo in vtičnicami
Obrabljivi deli in popravljivost	Delovna enota in ležaj motornega bloka (zamenjava samo pri pooblaščenem serviserju OASE)
Recikliranje	Ne odvrzite med gospodinjske odpadke. Oddajte na zbirnem mestu.

Pogosto zastavljena vprašanja - AquaMax Eco Titanium 81000 OASE

Ali lahko črpalko AquaMax Eco Titanium 81000 uporabljam v naravnem bazenu?

Ne, uporaba v naravnem bazenu je strogo prepovedana zaradi nevarnosti električnega udara. Črpalka je namenjena samo okrasnim ribnikom.

Kako deluje funkcija Seasonal Flow Control (SFC)?

Funkcija SFC samodejno prilagaja pretok glede na temperaturo vode: pozimi (<10°C) zmanjšan pretok, v prehodnih obdobjih (10-17°C) zmeren pretok, poleti (>17°C) največji pretok. To optimizira biologijo ribnika.

Ali lahko črpalko namestim zunaj vode?

Da, črpalko lahko namestite na suho (zunaj vode). Upoštevajte najmanjšo razdaljo 2 m od vode in zaščitite črpalko pred neposrednim sončnim sevanjem. Temperatura okolice ne sme preseči +30°C (naravna konvekcija) ali +40°C (prisilno hlajenje).

Kaj storiti, če črpalka ne zažene?

Preverite električno napajanje (omrežno napetost, varovalke). Če črpalka teče na suho, jo potopite v vodo. Če je rotor blokiran, izključite črpalko, odstranite oviro in jo znova vključite.

Kako pogosto moram čistiti črpalko?

Črpalko čistite vsaj dvakrat letno ali pogosteje, če se pretok zmanjša. Uporabite čisto vodo in mehko krtačo. Za trdovratne usedline uporabite čistilo PumpClean podjetja OASE.

Kako zamenjam delovno enoto (rotor)?

Zamenjavo delovne enote in ležaja mora zaradi zahtevnosti opraviti pooblaščeni distributor OASE. Ne poskušajte tega storiti sami, saj bi lahko poškodovali črpalko.

Ali je črpalka primerna za morsko vodo?

Da, črpalko lahko uporabljate v morski vodi (vsebnost soli do 4 %), vendar lahko to vpliva na videz naprave. Te spremembe niso kritne z garancijo.

Kako zaščititi črpalko pozimi?

Črpalka ni odporna proti zmrzali. Razstavite jo, temeljito očistite in shranite potopljeno v prostoru brez zmrzali. Zaščitite odprte vtiče pred vlago.

Kakšna je najmanjša razdalja med črpalko in električnimi vtičnicami?

Omrežni vodi in vtičnice morajo biti vsaj 2 m oddaljeni od vode. Če je črpalka nameščena v prostoru, mora biti ta pri bazenu ali kopališkem ribniku oddaljen 2 m od vode.

Ali lahko s črpalko uporabim regulator hitrosti?

Ne, uporaba regulatorja hitrosti poškoduje napravo. Uporabljajte samo združljivo krmiljenje OASE Eco Control ali sistem OASE Control.

NAVODILA ZA UPORABO AquaMax Eco Titanium 81000 OASE

SL Navodila za uporabo

HR Uputa o upotrebi

Vse električne naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo. Drugače lahko pride do hudih telesnih poškodb ali smrti zaradi električnega udara.
To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, zaznavnimi ali psihičnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzorom ali so bile seznanjene z varno uporabo naprave in razumejo posledične nevarnosti. Otroci se ne smejo igrati z napravo. Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci, ki so brez nadzora.

Varnostna navodila

Električna priključitev

• Za zunanjo električno inštalacijo veljajo posebni predpisi. Električno inštalacijo lahko izvede samo električar.
• Električar je zaradi svoje strokovne izobrazbe, znanja in izkušenj kvalificiran, da izvaja zunanje električne inštalacije. Prepozna lahko možne nevarnosti ter upošteva regionalne in nacionalne standarde, predpise in določila.
• Če imate kakršnakoli vprašanja in probleme, se obrnite na strokovnjaka.
• Priključitev naprave je dovoljena le, če se električni podatki naprave ujemajo s podatki električnega napajanja.
• Napravo je dovoljeno priključiti le v vgrajeno vtičnico, ki je v skladu s predpisi.
• Napravo morate zavarovati z varovalno napravo za okvarni tok (RCD) z odmero okvarnega toka maksimalno 30 mA.
• Podaljšek napeljave in električni delilnik (npr. razdelilniki z več vtičnicami) morata biti primerna za uporabo na prostem (zaščitena pred škropljenjem).
• Nepokrite vtiče in vtičnice zaščitite pred vlago.

Varna uporaba

• Naprave ne uporabljajte, če so električni kabli ali ohišje poškodovani.
• Napravo odstranite, če je omrežni priključni vod poškodovan. Omrežnega priključnega voda ni možno zamenjati.
• Tekalna enota v napravi vsebuje magnete, ki ustvarjajo močno magnetno polje, to pa lahko vpliva na srčne spodbujevalnike ali vsajene defibrilatorje (ICD). Med vsadkom in magnetom ohranjajte razdaljo najmanj 0,2 m.
• Naprave ni dovoljeno prenašati ali je vleči za omrežni priključni kabel.
• Vode polagajte tako, da so zaščiteni pred poškodbami in da nihče ne more pasti čez njih.
• Naprave v nobenem primeru ni dovoljeno tehnično spreminjati.
• Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih.
• Uporabljajte le originalne nadomestne dele in opremo.
• Pri težavah se obrnite na pooblaščeni servisni center ali družbo OASE.

Pravilna uporaba

Izdelek, opisan v tem priročniku, uporabljajte le na naslednji način:

• Za črpanje običajne vode iz ribnikov za filtrirne sisteme, sisteme slapov in potočne sisteme.
• Ob upoštevanju tehničnih podatkov.
• Ob upoštevanju dovoljenih vrednosti vode.

Za napravo veljajo naslednje omejitve:

• Nikoli ne uporabljajte v plavalnih ribnikih.
• Nikoli ne filtrirajte drugih tekočin kot vodo.
• Nikoli ne delajte brez pretoka vode.
• Ne uporabljajte v povezavi s kemikalijami, živili, lahko vnetljivimi ali eksplozivnimi materiali.
• Ne priključite na hišni vodovod.
• Ne uporabljajte za profesionalne ali industrijske namene.
• Glede na EMC (elektromagnetno vzdržljivost) je to naprava razreda A. V bivanjskih okoljih lahko povzroči radijske motnje. Uporabnik je dolžan izvesti ustrezne ukrepe.

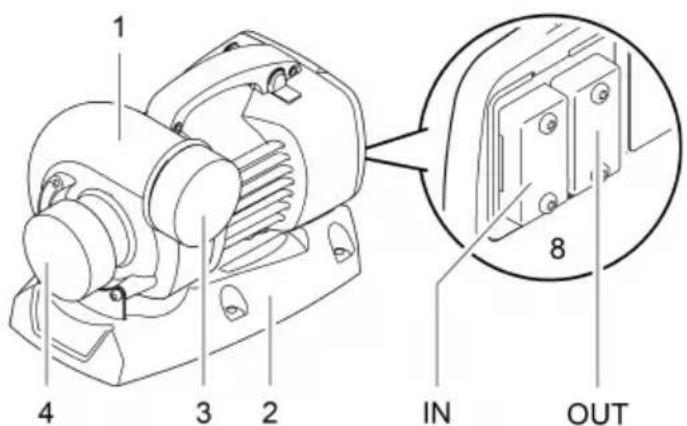

Opis izdelka

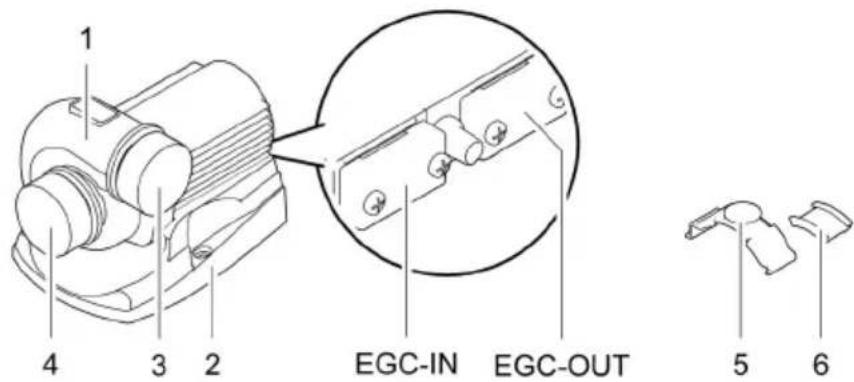

Pregled

AquaMax Eco Titanium 31000

AquaMax Eco Titanium 31000

AquaMax Eco Titanium 51000

	31000	51000	81000	Opis
1	●	●	●	Ohišje črpalkeOhišje črpalke lahko obrnete za 90°.
2	●	●	●	Podnožje aparataOmogoča stabilnost, možna je pritrditev na podlago.
3	●	●	●	Izhod(tlačni priključek)	Shranite zaščitne pokrove.Ščiti pred hudimi poškodbami med delovanjem črpalke; će odstranite priključeno cev,takoj namestite zaščitni pokrov.
4	●	●	●	Vhod(sesalni priključek)
5	●	--		Pritrdilna sponka za pritrditev OASE Eco Control
6	●	-	-	Gumijasti element za spojni nastavek
7 --			●	Gumijasto podnožjeSnemljivo, će morate podnožje aparata pritrditi.
8	●	●	●	Priključek za krmiljenjeZa upravljanje črpalke potrebujete krmilno napravo OASE Eco Control (dodatna oprema).Alternativno lahko črpalko integrirati v omrežje OASE Control.Informacije o OASE Control najdete na spletné mestu www.oase.com.

Simboli na napravi

IP68

Naprava je do 4 m zatesnjena pred prahom in vodo.

Napravo zaščitite pred neposrednimi sončnimi žarki.

Naprave ne odstranite med običajne gospodinjske odpadke.

Preberite navodila za uporabo.

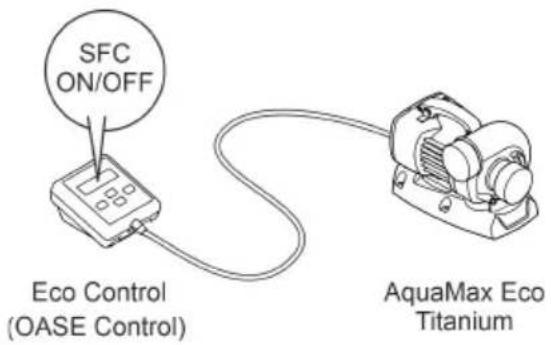

Seasonal Flow Control (SFC)

Funkcija SFC inteligentno regulira vodno količino oz. črpalno višino s temperaturo vode. S tem zagotovi prilagajanje moči črpalke trenutnim ekološkim pogojem v ribniku in s kroženjem vode, ki je odvisno od temperature, podpira biologijo ribnika (obratovanje pozimi, obratovanje v prehodnem obdobju, obratovanje poleti).

- Če je funkcija SFC aktivna, črpalka razlikuje med...

• Zimskim delovanjem (temperatura vode je nižja od +10 °C)
  — Prehodnim delovanjem (temperatura vode je +10.... +17 °C)
• Poletnim delovanjem (temperatura vode je višja od +17 °C)

Zadevne karakteristike najdete na spletnem naslovu www.oase.com v razdelku izdelkov »Po- topne črpalke«.

• Funkcijo SFC lahko aktivirate samo pri potopni postavitvi!
• Pri uporabi skimerja ali satelitskega filtra se priporoča, da je treba izključiti funkcijo SFC odvisno od naprave.
• Pri dostavi je funkcija SFC deaktivirana.

Vklop/izklop

AMX0181

Postavitev in priklop

Črpalko lahko namestite potopljeno (v vodi) ali na suhem (izven vode).

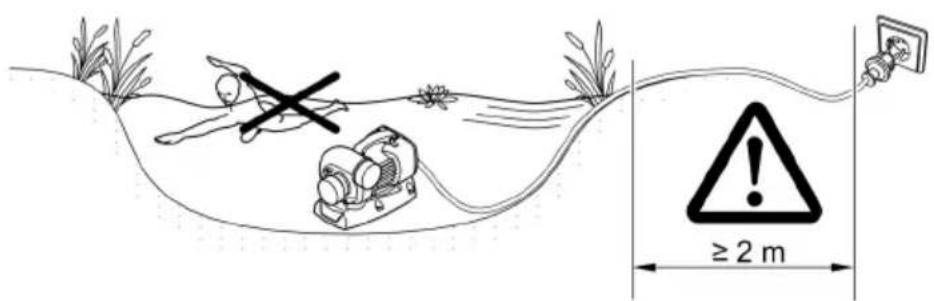

! OPOZORILO

Če naprava obratuje v kopalnem ribniku, lahko pride do smrti ali hudih telesnih poškodb. Zaradi okvarjenih električnih delov naprave je voda pod nevarno električno napetostjo.

▶ Naprava lahko obratuje le, če v vodi ni ljudi.

① Nobena od komponent naprave ne sme biti dlje časa izpostavljena neposredni sončni sve- tlobi, ker lahko tako pride do poškodb. Po potrebi uporabite zaščitni pokrov.

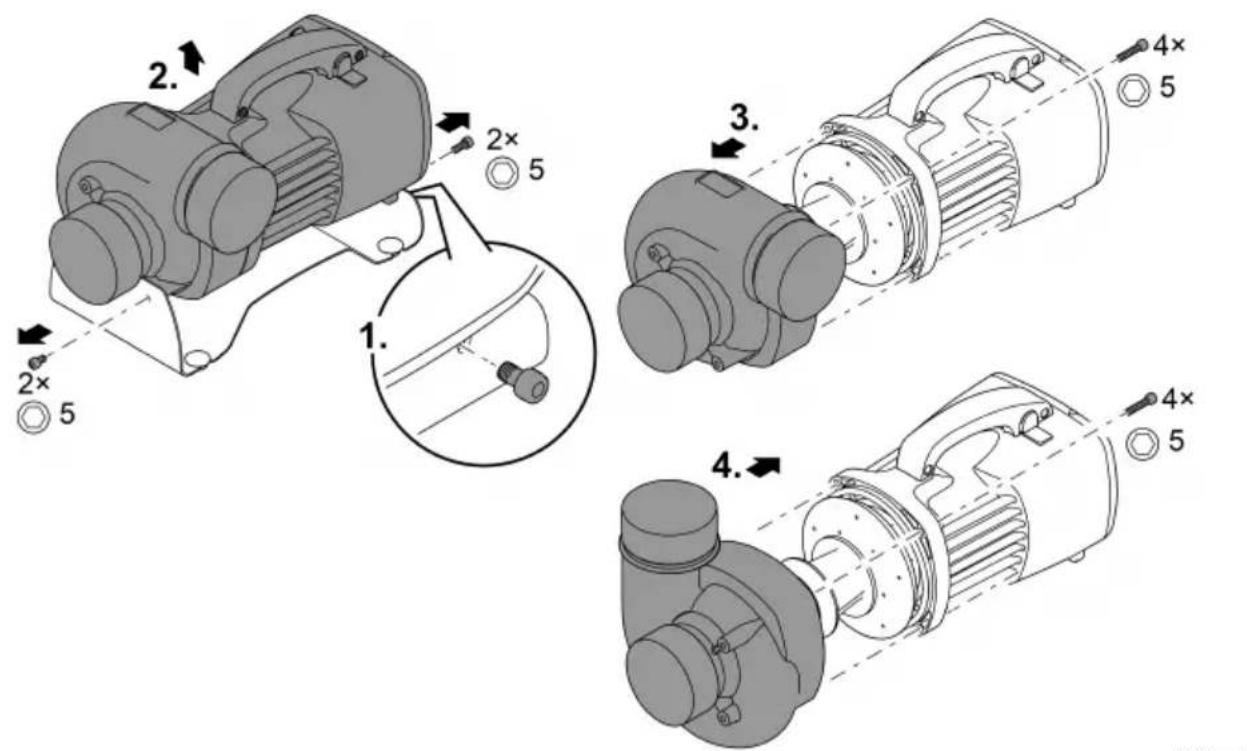

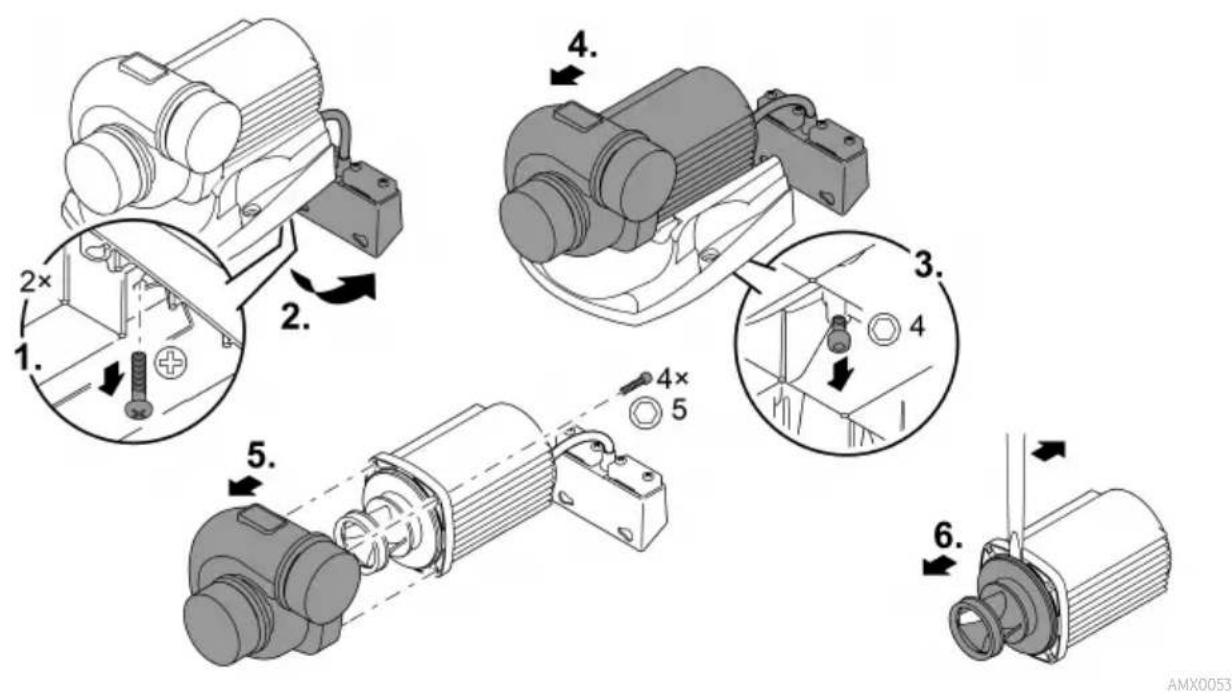

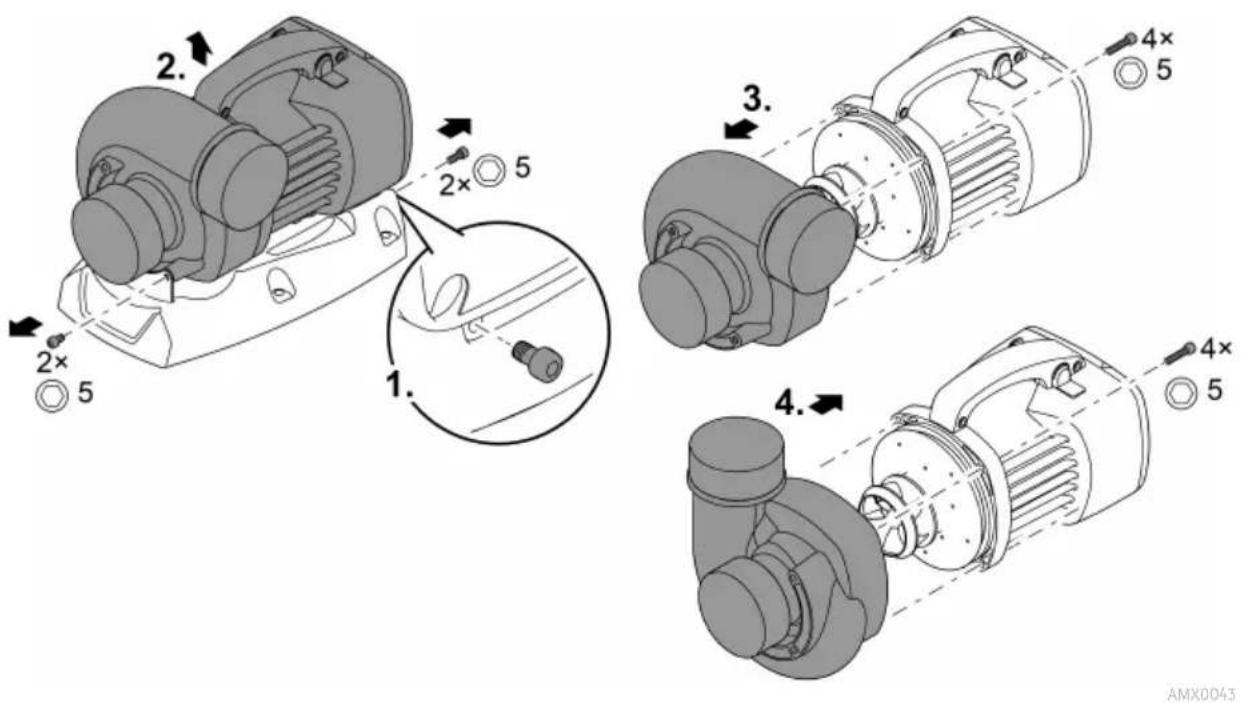

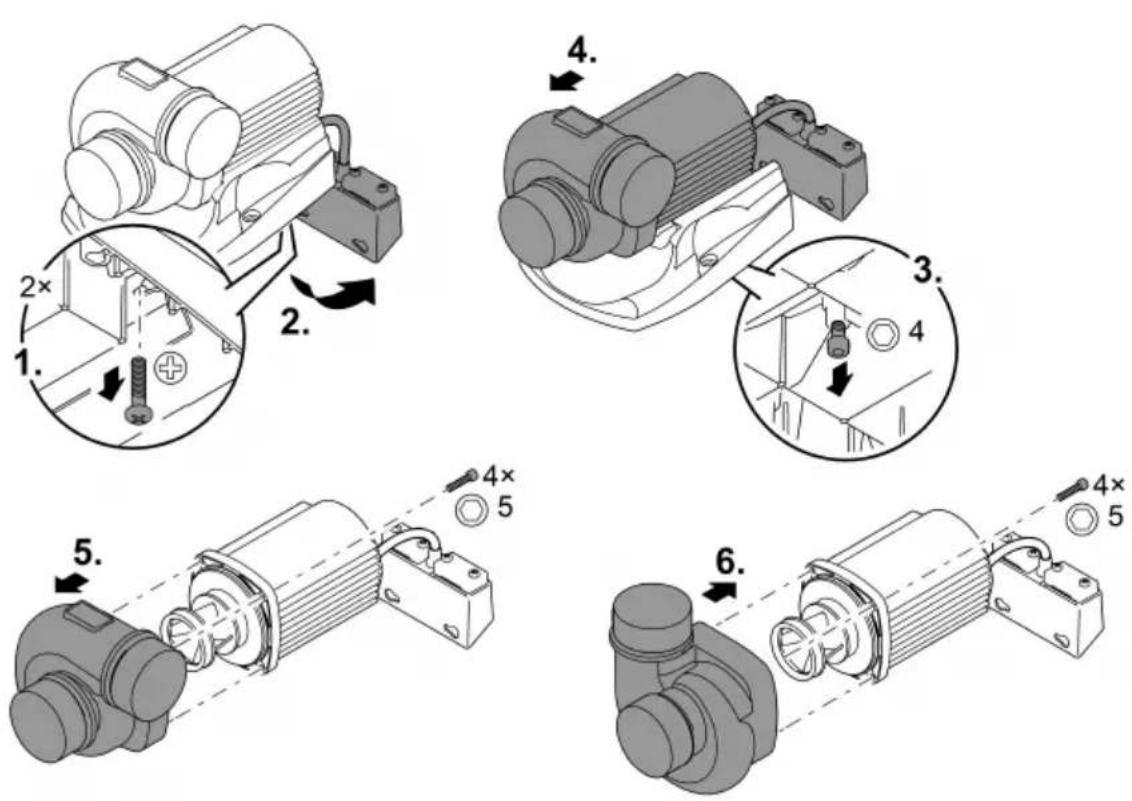

Obračanje ohišja črpalke

Če je potrebno, lahko ohišje črpalke zasučete in s tem položaj ohišja črpalke obrnete za 90°.

• Ohišje črpalke lahko montirate le v obeh predstavljenih položajih.
• Črpalko sestavite v obratnem vrstnem redu.

– Pritezni moment za vse odvite vijake: 3 Nm

NASVET

Pogonska enota se poškoduje, će se ohišje črpalke pri odstranjevanju nagne in pritisne ob pogonsko enoto.

• Črpalko pred odstranitvijo postavite navpično. Na ta način ohišje z lastno težo ne more priti-sniti ob pogonsko enoto.
  ▶ Blok motorja previdno in naravnost povlecite z ohišja črpalke.
  ▶ Pri sestavljanju prav tako ravnajte previdno.

AquaMax Eco Titanium 31000

AMX0052

AquaMax Eco Titanium 51000

AquaMax Eco Titanium 81000

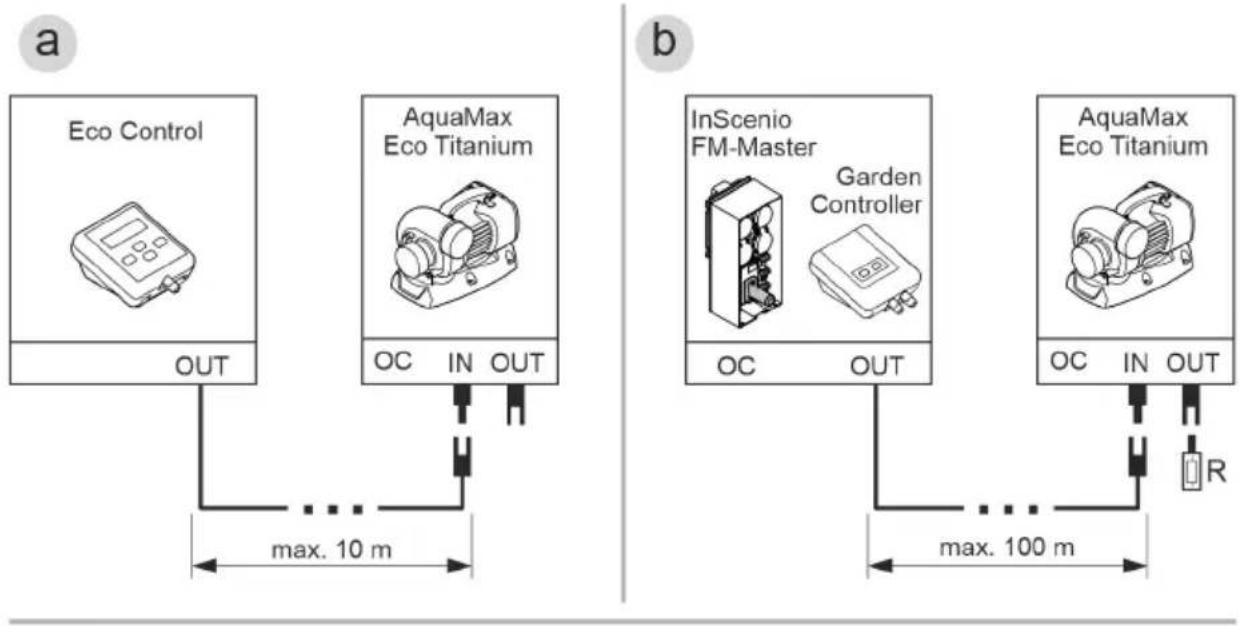

Črpalka lahko deluje s krmiljenjem ali brez njega.

• S krmiljenjem lahko regulirate moč črpalke.
• Brez krmiljenja deluje vklopljena črpalka trajno s polno močjo.

Združljiva krmiljenja (opcijsko):

• Eco Control
  Inteligentno krmiljenje za črpalko.

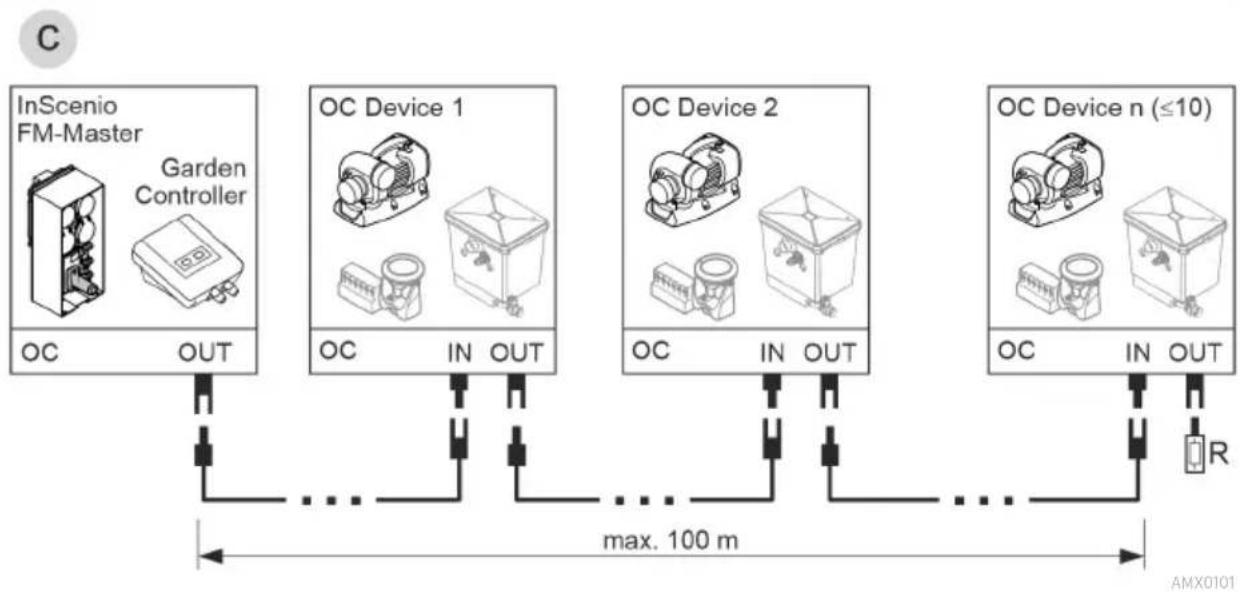

- Incenio FM-Master Home/Cloud Garden Controller Home/Cloud

Prek aplikacije »OASE Control« lahko krmilite do 10 naprav OASE, ki se lahko krmilijo (črpalke, filtri, luči).

Informacije o tem lahko najdete na spletnem naslovu www.oase.com v razdelku »Pametno krmiljenje naprav in osvetlitve«.

- Omrežje OASE Control (različica b, c) je treba skleniti s končnim uporom R. Ta je vključen v obseg dobave InSenio FM-Master ali Garden Controller.

PLX0004

NASVET

Naprava se poškoduje, če voda vdre v priključek.

Zaprite priključek ali nanj namestite zaščitni pokrovček.
▶ Gumijasto tesnilo mora biti čisto in mora se točno prilegati.
▶ Poškodovano gumijasto tesnilo morate zamenjati. Če se vtična povezava prekine, je treba zamenjati staro gumijasto tesnilo (> 2 leti).
▶ Vtično povezavo ali zaščitni pokrov vedno pritrdite z obema vijakoma.

Postavitev črpalke pod gladino

• Omrežni vodi ali omrežne vtičnice morajo biti oddaljeni najmanj 2 m od vode.
• Če črpalko postavite v komoro za črpalko (priporočilo):

- Pri plavalnem ribniku ali bazenu, v katerem se lahko zadržujejo osebe, morate komoro za čr-palko postaviti najmanj 2 m od vode.

– Črpalko postavite v vodoravni položaj.
— Podnožje aparata pritrdite na dno komore za črpalko, tako da je črpalka stabilna.

- Če črpalko postavite brez komore za črpalko :

– Črpalko namestite vodoravno na trdni podlagi brez blata.
— Poskrbite, da bo črpalka stabilno nameščena.

• Črpalko uporabljajte samo, če je v celoti potopljena v vodo.
• Če je voda muljasta oz. umazana, priporočamo, da črpalko oz. komponente, priključene na sesalni strani (skimer, satelitski filter, talni odtok itd.) postavite dvignjene od tal. S tem se zmanjša vsesavanje delcev, kar podaljša življenjsko dobo tekalne enote.
• Bazenska ali slana voda lahko poškodujeta optiko naprave. Tovrstne poškodbe garancija izključuje.

AMX0063

Postavitev črpalke na suhem

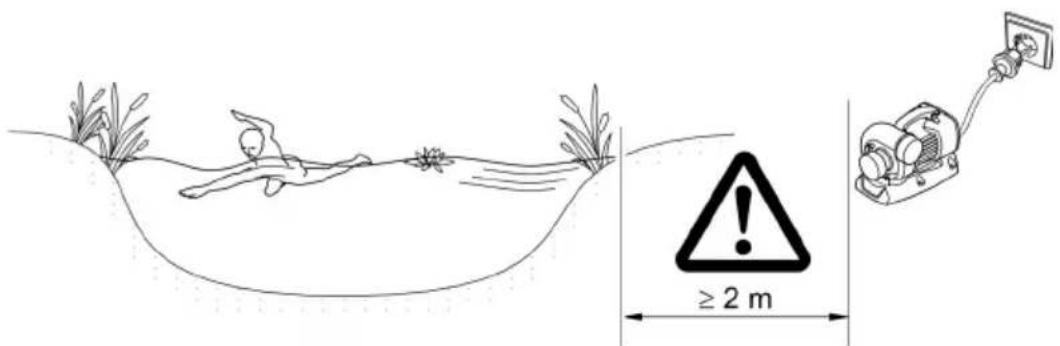

• Omrežni vodi ali omrežne vtičnice morajo biti oddaljeni najmanj 2 m od vode.
• Pri plavalnem ribniku ali bazenu, v katerem se lahko zadržujejo osebe, morate črpalko postaviti najmanj 2 m od vode.
• Črpalko namestite vodoravno na trdni podlagi.
• Poskrbite, da bo črpalka stabilno nameščena. Po potrebi pritrdite podnožje aparata na podlago.
• Napravo zaščitite pred neposrednimi sončnimi žarki.
• Upoštevajte največjo dovoljeno temperaturo okolice. Po potrebi poskrbite za prisilno hlajenje.

AMX0037

SL

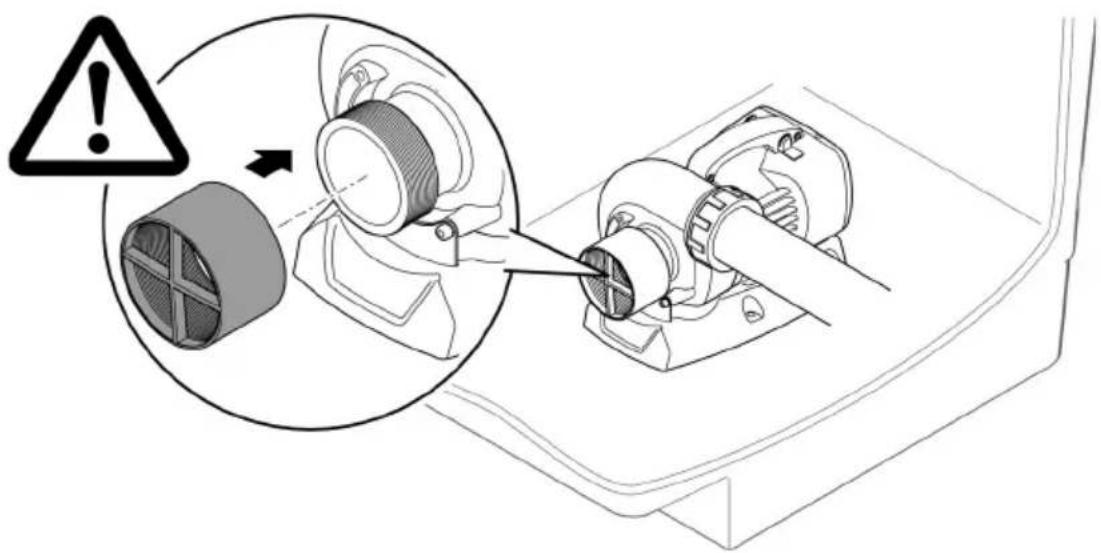

Priključitev tlačne/sesalne strani

OPOZORILO

Tekalna enota se vrti zelo hitro. Če segate skozi odprtino sesalnega ali tlačnega priključka, lahko pride do hudih poškodb z odtrganimi okončinami.

▶ Ko ni priključena nobena cev, zavarujte sesalni/tlačni priključek z zaščito pred dotikanjem. Zaščita pred dotikanjem je dobavljiva kot dodatna oprema (AquaMax Eco Titanium 31000: 48597, AquaMax Eco Titanium 51000, 81000: 73658).
▶ Postavite črpalko v komoro za črpalko in zavarujte dostop do nje (dostop zaklenite s ključavnico ali ga zavarujte z vijaki).

Naprava bo uničena, će jo boste uporabljali s senčnikom. Vsebuje občutljive električne sestavne dele.

Črpalka ne sme delovati na suho. V nasprotnem primeru se lahko črpalka okvari.

▶ Črpalko uporabljajte samo, ko je potopljena ali poplavljena.

Vklop / izklop

• Vklop: Omrežni vtič priključite v omrežno vtičnico.
  — Naprava se takoj vklopi.
• Izklop: Omrežni vtič izvlecite iz omrežne vtičnice.

Črpalka po zagonu in nato v obratovanju vsakih 20 ... 40 minut predprogramirani samodejni preskus delovanja (okoljsko reguliranje – Environmental Function Control (EFC)). Črpalka zazna, ali se nahaja v stanju teka na suho, blokade, oziroma ali je potopljena. V primeru teka na suho ali blokade se črpalka samodejno izključi po 60 do 120 sekundah. V primeru motnje prekinite napajanje z električnim tokom in »potopite črpalko« oz. odstranite oviro. Ko odpravite napako, lahko ponovno zaženete napravo.

Čiščenje in vzdrževanje

PREVIDNO

Nevarnost poškodb zaradi nepredvidljivega zagona. Funkcije notranjega nadzora naprave lahko izklopijo napravo in jo samodejno ponovno vklopijo.

Ne uporabljajte agresivnih čistil ali kemičnih raztopin. Ta sredstva lahko poškodujejo ohišje, vplivajo na delovanje naprave in škodujejo živalim, rastlinam ter okolju.

▶ Napravo, će je mogoče, čistite samo s čisto vodo in mehko krtačo oz. gobo, pri trdovratni umazaniji si pomagajte s priporočenimi čistilnimi sredstvi.

Čiščenje naprave

i Napravo čistite po potrebi, vendar vsaj 2-krat letno.

— Na črpalki očistite predvsem tekalno enoto in ohišje črpalke.

- Priporočeno čistilno sredstvo pri trdovratnih poapnitvah:

— Čistilo za črpalke PumpClean družbe OASE.

— Hišna čistila, ki ne vsebujejo kisa ali klora.

- Po čiščenju morate vse dele temeljito izprati z vodo.

Čiščenje/zamenjava tekalne enote

OPOZORILO

Tekalna enota se vrti zelo hitro. Če segate skozi odprtino sesalnega ali tlačnega priključka, lahko pride do hudih poškodb z odtrganimi okončinami.

Tekalna enota vsebuje močne magnete, ki privlačijo magnetne delce (npr. železne opilke). Delci, ki ostanejo sprijeti, lahko povzročijo nepopravljive poškodbe na tekalni enoti in bloku motorja.

▶ S tekalne enote pred vgradnjo skrbno odstranite prijete delce.

NASVET

Tekalna enota se vpelje v blok motorja skozi ležaj. Ta ležaj je obrabni del in ga je treba zamenjati istočasno s tekalno enoto.

▶ Za zamenjavo ležaja so potrebni posebno znanje in orodje. Ležaj dajte zamenjati strokovnjaku družbe OASE ali pa črpalko pošljite družbi OASE.

NASVET

Pogonska enota se poškoduje, će se ohišje črpalke pri odstranjevanju nagne in pritisne ob pogonsko enoto.

• Črpalko pred odstranitvijo postavite navpično. Na ta način ohišje z lastno težo ne more priti-sniti ob pogonsko enoto.
  ▶ Blok motorja previdno in naravnost povlecite z ohišja črpalke.
  ▶ Pri sestavljanju prav tako ravnajte previdno.

• Cevi odstranite na sesalni in tlačni strani.

• Tekalno enoto po potrebi previdno izvlecite ven z izvijačem, ki ima širok konec.
• Ko odstranite tekalno enoto, vse dele očistite pod tekočo vodo.

– Obrabljeno ali poškodovano tekalno enoto zamenjajte.

- Črpalko sestavite v obratnem vrstnem redu.

— Pritezni moment za vse odvite vijake: 3 Nm.

AquaMax Eco Titanium 31000

Skladiščenje/Prezimovanje

Naprava ni zaščitena pred zmrzaljo in jo je treba v primeru, da pričakujete zmrzal, odstraniti in shraniti.

Napravo pravilno skladiščite takole:

• Temeljito očistite napravo.
• Preverite napravo za poškodbe in po potrebi zamenjajte poškodovane dele.
• Črpalko skladiščite potopljeno in zaščiteno pred zmrzaljo.
• Odprte konektorje zaščitite pred vlago in umazanijo.

Odpravljanje motenj

Motnja	Možni vzrok	Ukrep
Črpalka se ne zažene.	Ni omrežne napetosti.	Preverite omrežno napetost.Preverite dovodno napeljavoVklopite črpalko
Črpalka ne črpa	Voda je zelo onesnažena	Očistite črpalko. Ko se motor ohladi, se čr-palka spet samodejno zažene.
	Tekalna enota je blokirana	Izvlecite omrežni vtič in odstranite oviro.Nato črpalko ponovno vklopite.
Količina črpanja ne zado-stuje	Tekalna enota težko deluje	Očistite tekalno enoto.
	Previsoke izgube v ceveh	Izberite cev z večjim premeromDolžino cevi zmanjšajte na potrebni min-imumIzogibajte se nepotrebnim ovinkom in spojnikom
Črpalka se po kratkem de-lovanju izklopi	Voda je zelo onesnažena	Očistite črpalko. Ko se motor ohladi, se čr-palka spet samodejno zažene.
	Temperatura vode previsoka	Upoštevajte maksimalno temperaturo vode +35 °C. Ko se motor ohladi, se črpalka spet samodejno zažene.
	Temperatura okolice je previsoka.	Upoštevajte največjo dovoljeno tempera-turo okolice. Ko se motor ohladi, se čr-palka spet samodejno zažene.
	Tekalna enota je blokirana	Izvlecite omrežni vtič in odstranite oviro.Nato črpalko ponovno vklopite.
	Črpalka je delovala na suho	Preplavite črpalko. Za obratovanje v rib-niku napravo popolnoma potopite.

Tehnični podatki

Podatki o napravi

Opis
AquaMax Eco Titanium

			31000	51000	81000
Priključna napetost		V AC	220 ... 240	220 ... 240	220 ... 240
Omrežna frekvenca		Hz	50/60	50/60	50/60
Nazivna moč		W	35 ... 170	70 ... 320	100 ... 730
Krmiljenje z			EGC	EGC	EGC
Vhod	Priključni navoj		G2 12	G3	G3
	za cevovod		DN63	DN75	DN75
Izhod	Priključni navoj		G2 12	G3	G3
	za cevovod		DN63	DN75	DN75
Dovoljena temperatura vode (postavitev pod gla-dino vode)		°C	+4 ... +35	+4 ... +35	+4 ... +35
Najv. dovoljena temperatura okolice pri naravni konvekciji (postavitev na suhem)		°C	+30	+30	+30
Najv. dovoljena temperatura okolice pri prisilnem hlajenju (postavitev na suhem)		°C	+40	+40	+40
Maks. črpanje		l/h	31500	51000	81000
Najv. višina črpanja		m	3,3	4	5,5
Najv. velikost zrn grobe umazanije		mm	6	6	6
Maks. potopna globina		m	≤4	≤4	≤4
Dolžina kabla		m	10	10	10
Dimenzije	Dolžina	mm	275	350	390
	Širina	mm	175	220	235
	Višina	mm	200	245	245
Teža		kg	9,2	16,5	17,5

Dovoljene vrednosti vode

Tip		Sveža voda	Bazenska voda	Slana voda
pH-vrednost		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Trdota	DH	8 ... 15	8 ... 15	20 ... 30
Prosti klor	mg/l	<0,3	<0,6	<0,3
Vsebnost klorida	mg/l	<250	<250	<22000
Vsebnost soli	%	<0,4	<0,4	<4
Celotni suhi ostanek	mg/l	<50	<50	<50
Temperatura	°C	+4 ... +35	+4 ... +30	+4 ... +28

Deli, ki se obrabijo

• Tekalna enota
• Ležaj v bloku motorja

Odlaganje odpadkov

NASVET

Te naprave ne smete zavreči med gospodinjske odpadke.

▶ Napravo odstranite skozi za to predviden sistem sprejemanja odpadkov.
Če imate kakršna koli vprašanja, se obrnite na lokalno podjetje za odstranjevanje odpadkov. Tam boste prejeli informacije o tem, kako pravilno odstraniti napravo.
▶ Pred tem naredite napravo neuporabno tako, da odrežete kabel.

! UPOZORENJE

Pročitajte priručnik za uporabu.

Seasonal Flow Control (SFC)

Funkcija SFC inteligentno regulira količinu vodu i visinu pumpanja na temelju temperature vode. Na taj način pumpni učinak se cijele godine prilagođava ekologiji jezerca i cirkulacijom vode neovisnom o temperaturi podržava njegovu biološku ravnotežu (zimski, prijelazni i ljetni način rada).

• Kada je funkcija SFC aktivna, pumpa će razlikovati ...
• Zimski način rada (temperatura vode niža je od +10 °C)
  — Prijelazni način rada (temperatura vode je +10 ... +17 °C)
• Ljetni način rada (temperatura vode viša je od +17 °C)

Otklanjanje neispravnosti

Neispravnost	Mogući uzrok	Rješenje
Pumpa se ne pokreće	Nema mrežnog napona	Provjerite mrežni naponProvjerite dovodne vodoveUključite pumpu
Pumpa ne potiskuje	Veliko onečišćenje vode	Očistite pumpu. Nakon hlađenja motora pumpa se automatski ponovno uključuje.
	Rotor je blokiran	Izvucite mrežni utikač i uklonite prepreku.Zatim ponovno uključite pumpu.
Nedovoljan učinak pum-panja	Rotor se teško okreće	Očistite rotor
	Preveliki gubitci u cijevima	Odaberite cijevi većeg promjeraSkratite cijevi na potreban minimumIzbjegavajte nepotrebna koljena i spojne elemente
Pumpa se isključuje nakon kratkog vremena rada	Veliko onečišćenje vode	Očistite pumpu. Nakon hlađenja motora pumpa se automatski ponovno uključuje.
	Temperatura vode je previsoka	Pridržavajte se maksimalne temperature vode od + 35 °C. Nakon hlađenja motora pumpa se automatski ponovno uključuje.
	Okolna temperatura je previsoka	Vodite računa o maksimalno dopuštenoj okolnoj temperaturi. Nakon hlađenja motora pumpa se automatski ponovno u-ključuje.
	Rotor je blokiran	Izvucite mrežni utikač i uklonite prepreku.Zatim ponovno uključite pumpu.
	Pumpa je radila na suho	Poplavite pumpu. Prilikom rada u jezercu uređaj potpuno uronite u vodu.

Tehnički podatci

Podaci o uređaju

Opis
AquaMax Eco Titanium

			31000	51000	81000
Priključni napon		V AC	220 ... 240	220 ... 240	220 ... 240
Mrežna frekvencija		Hz	50/60	50/60	50/60
Primljena snaga		W	35 ... 170	70 ... 320	100 ... 730
Upravljanje preko			EGC	EGC	EGC
Ulaz	Priključni navoj		G2 12	G3	G3
	Za cijevni vod		DN63	DN75	DN75
Izlaz	Priključni navoj		G2 12	G3	G3
	Za cijevni vod		DN63	DN75	DN75
Dopuštena temperatura vode (uronjeno postavlja-°C			+4 ... +35	+4 ... +35	+4 ... +35
Maks. dopuštena okolna temperatura kod priro-dne konvekcije (suho postavljanje)		°C	+30	+30	+30
Maks. dopuštena okolna temperatura kod prisil-nog hlađenja (suho postavljanje)		°C	+40	+40	+40
Maks. pumpni učinak		l/h	31500	51000	81000
Maks. visina pumpanja		m	3,3	4	5,5
Maks. veličina zrna grube prljavštine		mm	6	6	6
Maks. dubina uranjanja		m	≤4	≤4	≤4
Duljina kabela		m	10	10	10
Dimenzije	Duljina	mm	275	350	390
	Širina	mm	175	220	235
	Visina	mm	200	245	245
Masa		kg	9,2	16,5	17,5
