AquaMax Eco Titanium 81000 - Vannpumpe OASE - Gratis bruksanvisning og manual

Produkttype	Bassengvannspumpe
Merke	OASE
Modell	AquaMax Eco Titanium 81000
Strømforsyning	220-240 V, 50/60 Hz
Effektforbruk	100-730 W
Maks. pumpemengde	81 000 l/h
Maks. pumpehøyde	5,5 m
Maks. partikkeldiameter	6 mm
Maks. nedsenkingsdybde	4 m
Tillatt vanntemperatur	+4 til +35 °C
Maks. omgivelsestemperatur (tørr installasjon)	+30 °C (naturlig konveksjon), +40 °C (tvungen avkjøling)
Mål (L x B x H)	390 x 235 x 245 mm
Vekt	17,5 kg
Kabellengde	10 m
Innløp/utløp tilkobling	G3 (DN75)
Beskyttelsesklasse	IP68 (vanntetthet opptil 4 m)
Hovedfunksjoner	Seasonal Flow Control (SFC), regulering av strømningshastighet, autotest EFC, kompatibel med Eco Control og OASE Control
Vedlikehold og rengjøring	Rengjør minst 2 ganger i året med rent vann og myk børste. Bruk OASE PumpClean rengjøringsmiddel ved kalkavleiringer.
Sikkerhet	Beskyttelse med RCD 30 mA, minimum 2 m avstand mellom vann og stikkontakter
Slitedeler og reparerbarhet	Driftsenhet og motorblokklager (utskifting kun av OASE-spesialist)
Resirkulering	Må ikke kastes i husholdningsavfallet. Leveres til et innsamlingssted.

Ofte stilte spørsmål - AquaMax Eco Titanium 81000 OASE

Kan jeg bruke AquaMax Eco Titanium 81000 pumpen i en naturlig svømmebasseng?

Nei, bruk i naturlig svømmebasseng er strengt forbudt på grunn av elektrisk støtfare. Pumpen er kun designet for prydbassenger.

Hvordan fungerer Seasonal Flow Control (SFC) funksjonen?

SFC-funksjonen justerer automatisk strømningshastigheten basert på vanntemperatur: om vinteren (<10°C), redusert strømning; mellomsesong (10-17°C), moderat strømning; om sommeren (>17°C), maksimal strømning. Dette optimaliserer bassengbiologien.

Kan jeg installere pumpen utenfor vannet?

Ja, pumpen kan installeres tørt (utenfor vann). Hold minst 2 meters avstand fra vannet og beskytt pumpen mot direkte sollys. Omgivelsestemperaturen må ikke overstige +30°C (naturlig konveksjon) eller +40°C (tvungen avkjøling).

Hva gjør jeg hvis pumpen ikke starter?

Sjekk strømforsyningen (nettspenning, sikringer). Hvis pumpen går tørr, senk den ned i vann. Hvis rotoren er blokkert, koble fra pumpen, fjern hindringen og sett den i drift igjen.

Hvor ofte må jeg rengjøre pumpen?

Rengjør pumpen minst to ganger i året, eller oftere hvis strømningen synker. Bruk rent vann og en myk børste. Ved gjenstridige avleiringer, bruk OASE PumpClean rengjøringsmiddel.

Hvordan bytter jeg driftsenheten (rotor)?

Utskifting av driftsenheten og lageret må utføres av en autorisert OASE-forhandler på grunn av kompleksiteten. Ikke prøv å gjøre det selv, da det kan skade pumpen.

Er pumpen egnet for sjøvann?

Ja, pumpen kan brukes i sjøvann (saltinnhold opptil 4%), men dette kan endre utseendet på enheten. Slike endringer dekkes ikke av garantien.

Hvordan beskytter jeg pumpen om vinteren?

Pumpen er ikke frostbestandig. Demonter den, rengjør den grundig og oppbevar den nedsenket i et frostfritt sted. Beskytt åpne kontakter mot fuktighet.

Hva er minimumsavstanden mellom pumpen og stikkontaktene?

Strømledninger og stikkontakter må være minst 2 m fra vannet. Hvis pumpen er installert i et rom, må dette være 2 m fra vannet ved et basseng eller badedam.

Kan jeg bruke en hastighetsregulator med pumpen?

Nei, bruk av hastighetsregulator skader enheten. Bruk kun kompatibel OASE Eco Control eller OASE Control-system.

BRUKSANVISNING AquaMax Eco Titanium 81000 OASE

Formålsbestemt anvendelse

Opstilling og tilslutning

Rengøring og vedligeholdelse

FORSIGTIG

Koble alle elektriske apparater som er i vannet fra strømnettet, før du berører vannet. Ellers kan det føre til alvorlige personskader eller død som fölge av elektrisk støt.
Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.

• Ved elektriske installasjoner utendørs gjelder spesielle forskrifter. Den elektriske installasjonen må kun utføres av en elektroinstallatør.
• Elektroinstallatøren er kvalifisert på bakgrunn av sin faglige utdannelse, kunnskaper og erfaringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og følger regionale og nasjonale normer, forskrifter og bestemmelser.
• Kontakt en elektrofagperson ved spørsmål og problemer.
• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjoner stemmer overens.
• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt.
• Apparatet må være sikret via en jordfeilbryter (RCD) med en utløserstrøm på maksimalt 30 mA.
• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vannsprut).
• Åpne stikkontakter og bokser må beskyttes mot fuktighet.

Sikker drift

• Ikke bruk apparatet när elektriske ledninger eller hus er skadet.
• Kast apparatet hvis strømledningen er skadet. Strømledningen kan ikke erstattes.
• Løpehjulet i enheten inneholder en magnet med sterkt magnetfelt som kan påvirke pacemakere eller implanterte hjertestartere (ICD). Overhold en avstand på minst 0,2 m mellom implantatet og magneten.
• Apparatet må aldri bæres eller trekkes ut etter ledningen.
• Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem.
• Foreta aldri tekniske endringer på apparatet.
• Utfør kun arbeid på dette apparatet som er beskrevet i denne bruksanvisningen.
• Bruk kun originale reservedeler og originalt tilbehør.
• Hvis det oppstår problemer, ber vi deg ta kontakt med autorisert kundeservice eller OASE.

Tilsiktet bruk

Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte:

• For pumping av normalt damvann til filtersystemer, vannfallsystemer og bekkeløpsystemer.
  • Med overholdelse av de tekniske dataene.
• Ved overholdelse av de tillatte vannverdiene.

Følgende restriksjoner gjelder for apparatet:

• Skal ikke brukes i svømmebaseng.
• Bruk aldri andre væsker enn vann.
• Skal aldri brukes uten vanngjennomstrømning.
• Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.
• Ikke koble til husets vannforsyning.
• Skal ikke brukes for nærings- eller industriformål.
• Med hensyn til EMC (elektromagnetisk kompatibilitet) er dette et klasse A-apparat. I boligområder kan apparatet forårsake radiostøy. Det er opp til brukeren å iverksette hensiktsmessige tiltak.

Produktbeskrivelse

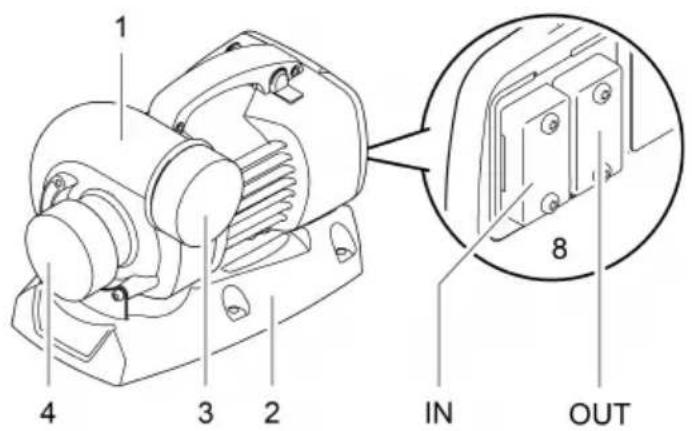

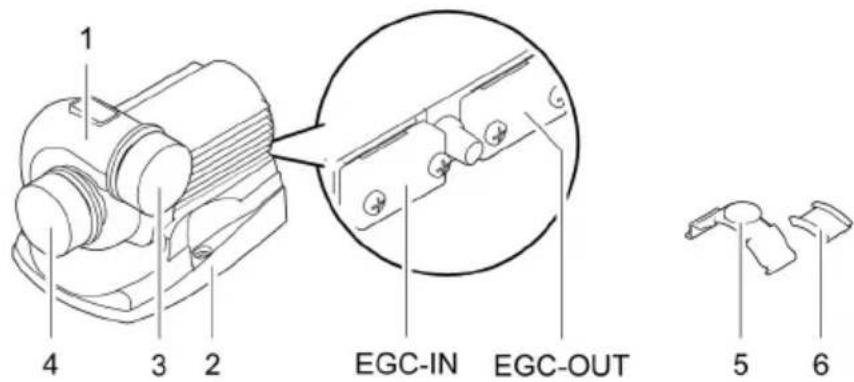

Oversikt

AquaMax Eco Titanium 31000

AquaMax Eco Titanium 31000

AquaMax Eco Titanium 51000

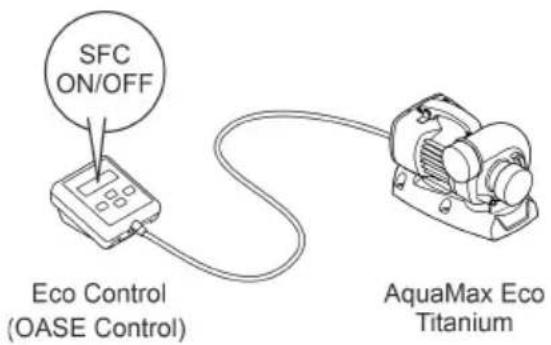

SFC-funksjonen regulerer intelligent vannmengden eller tilføringshøyden basert på vanntemperaturen. Dermed tilpasser pumpeeffekten seg gjennom hele året til dammens økologi og støtter ved hjelp av temperaturavhengig vannsirkulasjon, dammens biologi (vinterdrift, overgangsdrift og sommerdrift).

- Ved aktivert SFC-funksjon skiller pumpen mellom ...

- Vinterdrift (vanntemperatur mindre +10 °C)

- Overgangsdrift (vanntemperatur +10 ... +17 °C)

• SFC-funksjonen skal kun aktiveres ved nedsenket installasjon!
• Ved bruk av en skimmer eller satellitter kan det, avhengig av anlegget, være best å slå av SFC-funksjonen.
• Ved levering er SCF-funksjonen deaktivert.

Slå av/på

AMX0181

Installasjon og tilkobling

Pumpen kan senkes ned (i vannet) eller plasseres tørt (utenfor vannet).

! ADVARSEL

Død eller alvorlig personskade ved bruk av dette apparatet i badedammer. Defekte elektriske deler av apparatet setter vannet under farlig elektrisk spenning.

▶ Apparatet skal kun brukes hvis det ikke oppholder seg personer i vannet.

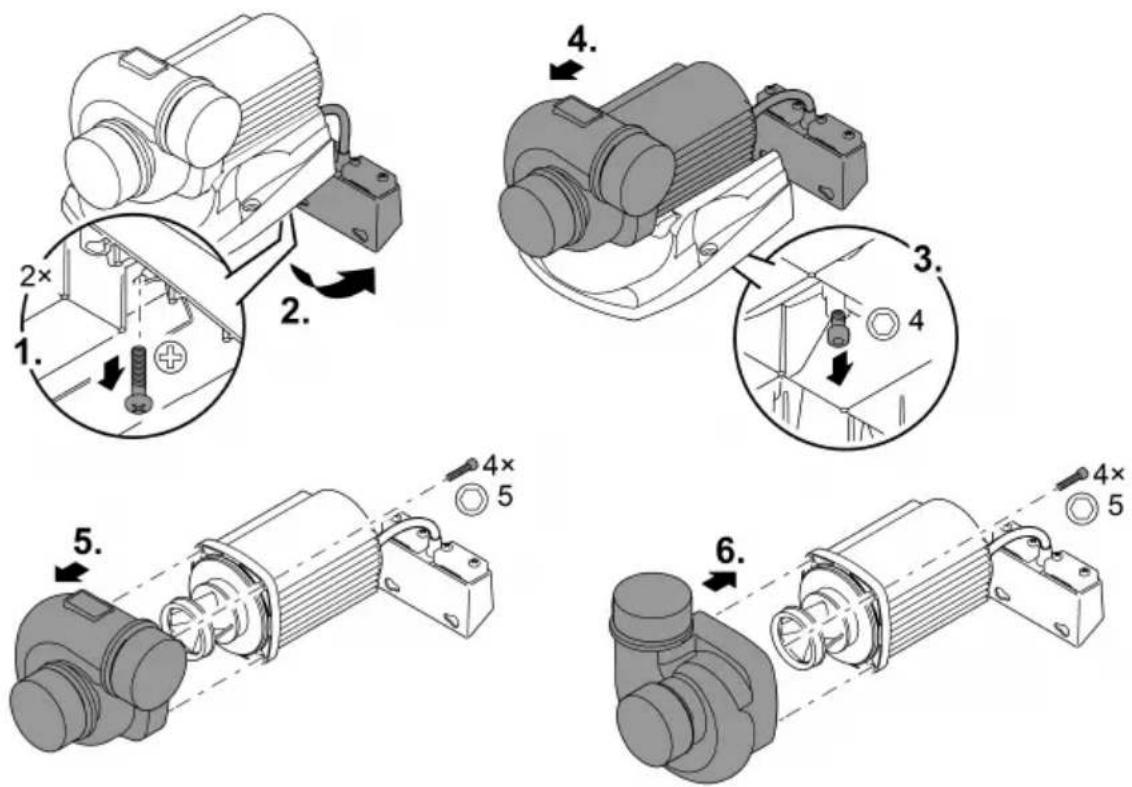

Dersom påkrevd dreier man pumpehuset for å endre posisjonen til pumpeutgangen 90°.

• Pumpehuset kan kun monteres i de to viste stillingene.
• Sett sammen pumpen i omvendt rekkefølge.

- Tiltrekkingsmoment for alle løsnede skruer: 3 Nm

MERK

Løpeenheten blir skadet hvis pumpehuset vipper under fjerning og presser mot løpeenheten.

▶ Plasser pumpen vertikalt før du fjerner pumpehuset. På denne måten kan egenvekten til pumpehuset ikke presse mot løpeenheten.
▶ Trekk motorblokken forsiktig og rett av fra pumpehuset.
▶ Vær like forsiktig når du setter den sammen.

AquaMax Eco Titanium 31000

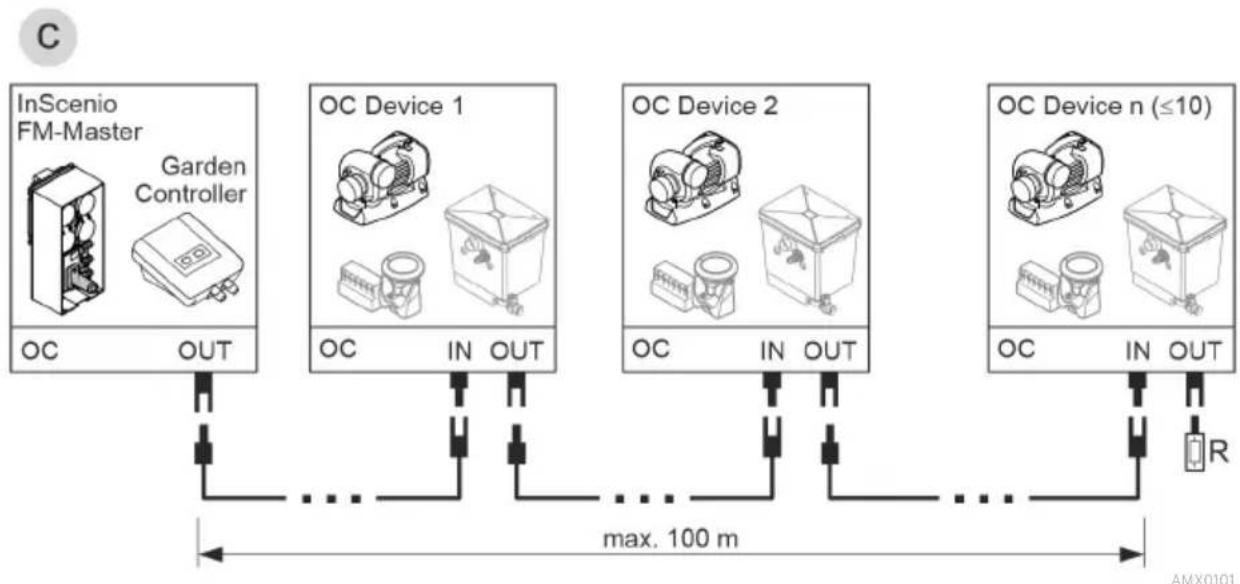

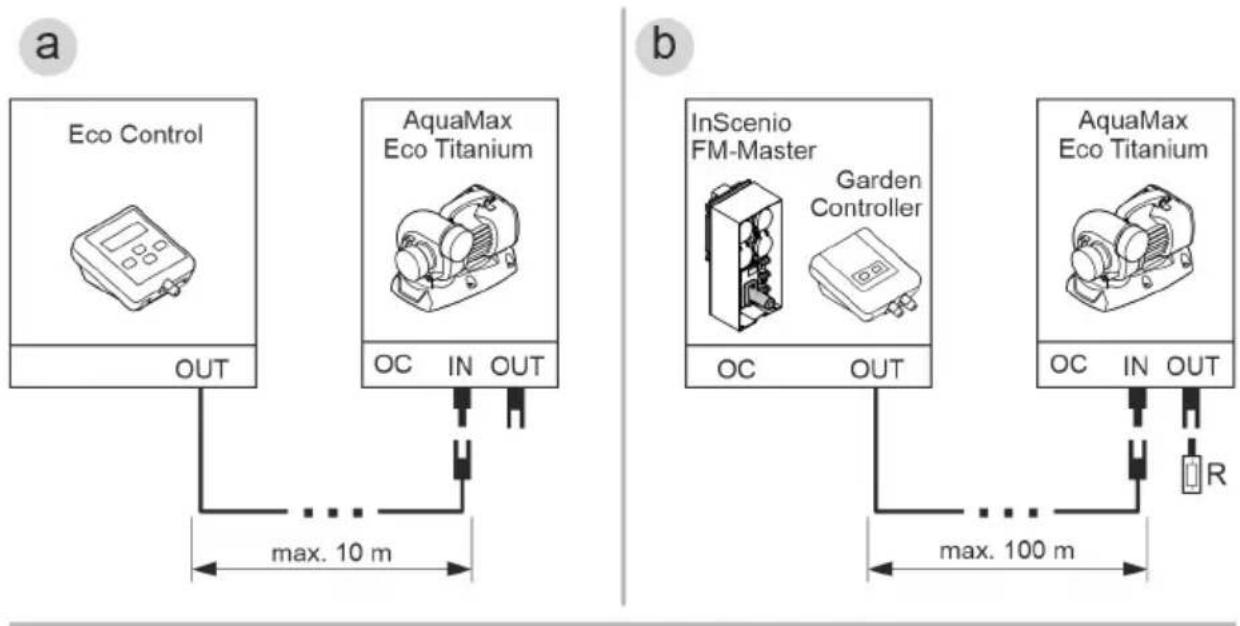

Tilkobling av styringen

Pumpen kan drives med eller uten styring.

• Med styringen kan du regulere effekten til pumpen.
- Uten styring går den innkoblede pumpen permanent med full effekt.

Informasjon om dette finner du på www.oase.com i området "Smart hagestyring og belysning".

Apparatet blir skadet hvis det kommer vann inn i kontaktene.

▶ Tildel pluggforbindelsen eller sett på beskyttelseshetten.
▶ Gummipakningen må være ren og sitte nøyaktig tilpasset.
- En skadet gummipakning må skiftes ut. Hvis pluggforbindelsen løsnes, må en eldre gummipakning (> 2 år) skiftes ut.
▶ Sikre pluggforbindelsen eller beskyttelseshetten alltid med begge skruene.

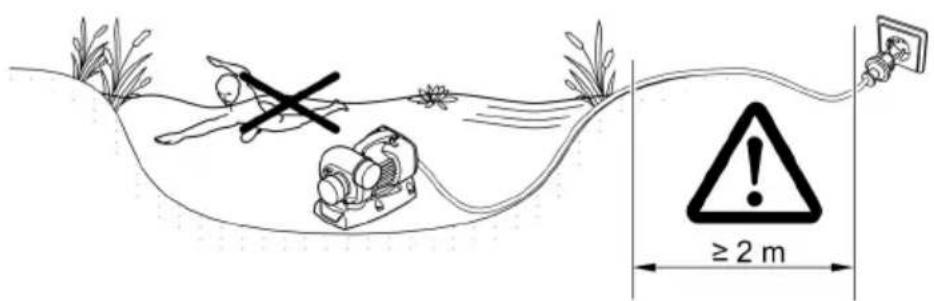

Plassere pumpe nedsenket

• Strømledninger eller stikkontakter må være plassert minst 2 m fra vann.
• Ved oppsett av pumpen i et pumpekammer (anbefalt):

- I en badedam eller et basseng hvor det kan oppholde seg personer, må pumpekammeret settes opp minst 2 m fra vann.

• Sett opp pumpen vannrett.
• Skru fast foten på bunnen av pumpekammeret for at pumpen skal stå støtt.

- Ved oppsett av pumpen uten pumpekammer:

• Plasser pumpen vannrett på et fast og slamfritt underlag.

• Sørg for at pumpen står stødig.

• Pumpen må kun benyttes når den er helt nedsenket under vann.

• Hvis vannet er gjørmete eller skittent, anbefaler vi å installere pumpen eller komponentene som er koblet til sugesiden (skimmer, satellittfilter, gulvavløp osv.) høyere enn gulvet. Dette reduserer innsugingen av partikler, noe som øker levetiden til løpeenheten.
• Bassengvann eller saltvann kan påvirke utseendet til apparatet. Denne typen påvirkning er utelukket fra garantien.

AMX0063

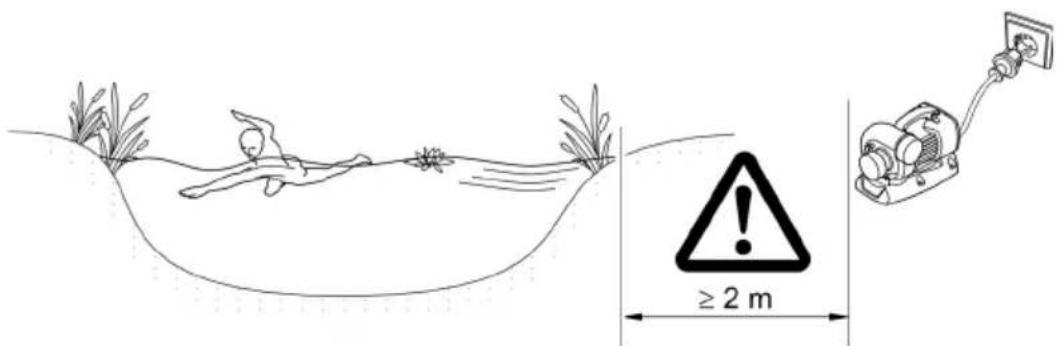

Plassere pumpe tört

• Strømledninger eller stikkontakter må være plassert minst 2 m fra vann.
• I en badedam eller et basseng hvor det kan oppholde seg personer, må pumpen settes opp minst 2 m fra vann.
• Plasser pumpen vannrett på et fast underlag.
• Sørg for at pumpen står stødig. Skru foten fast i underlaget dersom påkrevd.
• Beskytt pumpen mot direkte sollys.
• Maksimalt tillatt omgivelsestemperatur må overholdes. Ved behov må du sørge for tvungen kjøling.

AMX0037

Koble til trykksiden/sugesiden

ADVARSEL

Pumpeenheten roterer svært hurtig. Det kan forekomme alvorlige skader som følge av avkutting av kroppsdeler, dersom du griper inn i åpningen til sugestussen eller trykkstussen.

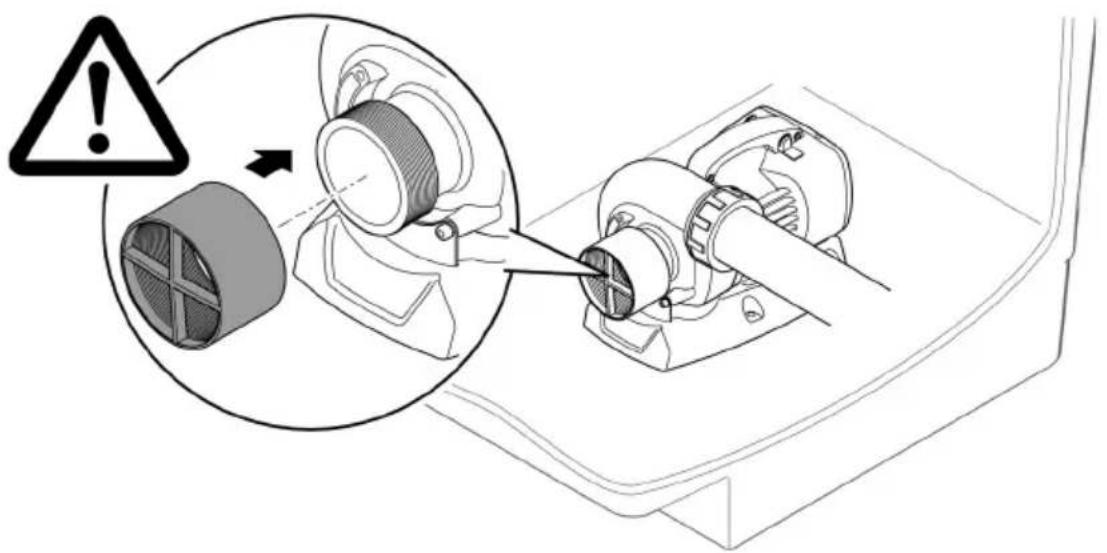

Når ingen rør er tilkoblet sikrer du sugestussen/trykkstussen med en berøringsbeskyttelse. Berøringsbeskyttelse er tilgjengelig som tilbehør (AquaMax Eco Titanium 31000: 48597, AquaMax Eco Titanium 51000, 81000: 73658).
▶ Sett pumpen i et pumpekammer og sikre pumpekammeret mot utilsiktet tilgang (tilgangen sperres med lås eller skruer).

Apparatet blir ødelagt når det brukes med en dimmer. Den inneholder ømfintlige elektriske komponenter.

Pumpen må ikke tørrkjøres. Hvis ikke kan pumpen bli ødelagt.

- Slå på: Stikk nettpluggen inn i stikkontakten.

Under oppstart og deretter under drift, fullfører pumpen hver 20 ... 40 minutter automatisk en forprogrammert selvtest (Environmental Function Control (EFC)). Pumpen oppdager om den tørrkjøres/blokkeres eller om den befinner seg nedsenket i vann. I tilfelle tørrkjøring/blokkering slår pumpen seg automatisk av etter ca. 60 til 120 sekunder. Avbryt ved feil avbryt strømtilførselen, kjør vann gjennom pumpen eller fjern blokkeringen. Deretter kan apparatet settes i drift igjen.

Rengjøring og vedlikehold

FORSIKTIG

Fare for personskader ved uventet oppstart. Overvåkingsfunksjoner i apparatet kan slå av apparatet og slå det på igjen automatisk.

▶ Trekk ut nettstøpslet før du utfører arbeid på apparatet.

MERK

Ikke bruk noen aggressive rengjøringsmidler eller kjemiske løsemidler. Slike midler kan skade huset, redusere funksjonsevnen til apparatet og skade dyr, planter og miljø.

▶ Rengjør apparatet helst med rent vann og en myk børste eller svamp; ved krevende smuss med hjelp av et anbefalt rengjøringsmiddel.

Rengjøre apparatet

i Rengjør apparatet ved behov, men minst 2 ganger årlig.

- Spesielt løpehjulenheten og pumpehuset må rengjøres på pumpen.

- Anbefalt rengjøringsmiddel ved hårdnakkede forkalkninger:

- Pumperengjøringsmiddel PumpClean fra OASE.

- Eddik- og klorfritt husholdningsrengjøringsmiddel.

- Skyll av alle deler grundig med klart vann etter rengjøring.

ADVARSEL

Pumpeenheten roterer svært hurtig. Det kan forekomme alvorlige skader som følge av avkutting av kroppsdeler, dersom du griper inn i åpningen til sugestussen eller trykkstussen.

▶ Trekk ut nettstøpslet før du utfører arbeid på apparatet.

MERK

Løpehjulet inneholder en sterk magnet som tiltrekker seg magnetiske partikler (f.eks. jernspon). Partikler som ikke fjernes kan forårsake ugjenopprettelige skader på løpehjul og motorblokk.

▶ Før montering må klebende partikler fjernes grundig fra løpehjulenheten.

MERK

Løpehjulet føres inn i motorblokken gjennom et lager. Dette lageret er en slitedel og skal skiftes samtidig med løpehjulet.

▶ Skifte av lager krever spesielle kunnskaper og verktøy. Skift lageret hos en OASE-faghandel eller send pumpen din til OASE.

MERK

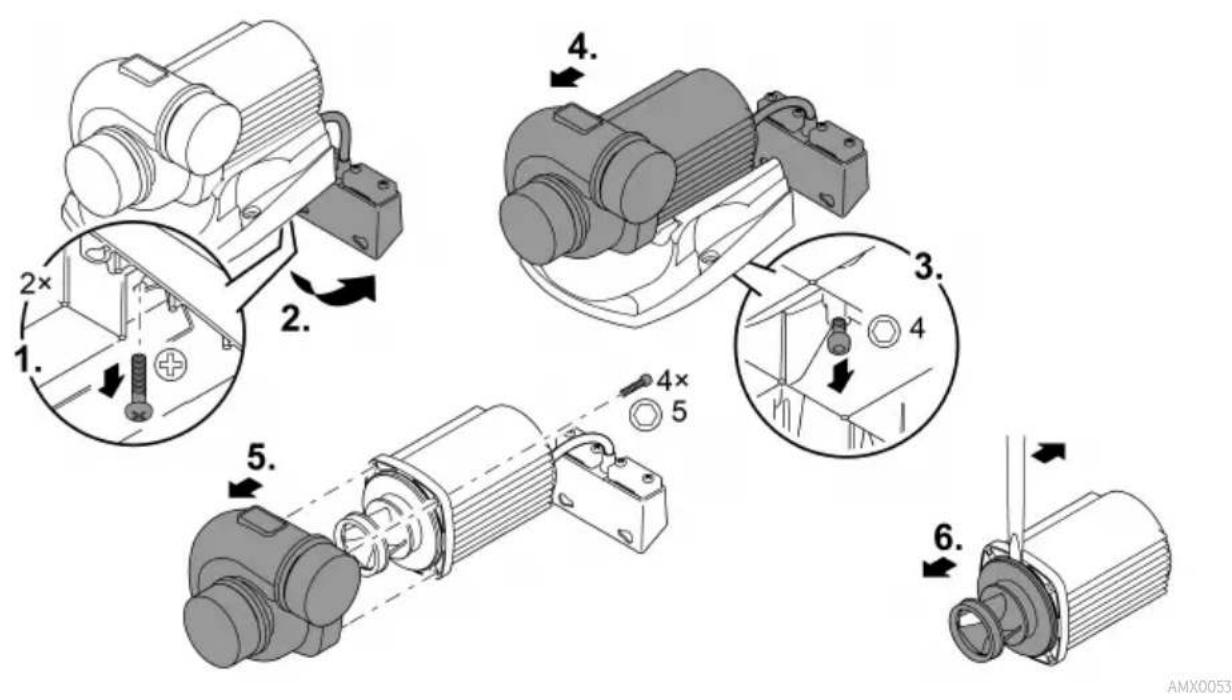

Løpeenheten blir skadet hvis pumpehuset vipper under fjerning og presser mot løpeenheten.

▶ Plasser pumpen vertikalt før du fjerner pumpehuset. På denne måten kan egenvekten til pumpehuset ikke presse mot løpeenheten.
▶ Trekk motorblokken forsiktig og rett av fra pumpehuset.
▶ Vær like forsiktig når du setter den sammen.

• Foreta demontering av rør på sugesiden og trykksiden.
• Vipp eventuelt løpehjulenheten forsiktig ut med en skrutrekker med bredt blad.
• Etter å ha fjernet løpehjulet, rengjør du alle delene under rennende vann.
• Et nedslitt eller skadd løpehjul må skiftes ut.
• Sett sammen pumpen i omvendt rekkefølge.
• Tiltrekkingsmoment for alle løsnede skruer: 3 nm.

AquaMax Eco Titanium 31000

• Rengjør apparatet grundig.
- Kontroller apparatet for skader og skift ev. ut skadde deler.
- Oppbevar pumpen nedsenket i vann og frostfritt.
- Beskytt åpne pluggforbindelser mot fuktighet og smuss.

Utbedrefeil

Feil	Mulig årsak	Utbedring
Pumpen starter ikke	Nettspenning mangler	Kontroller nettspenningenKontroller tilførselsledningerSlå på pumpen
Pumpen pumper ikke	Kraftig vanntilsmussing	Rengjør pumpen. Når motoren er kjølt ned slår pumpen seg automatisk på igjen.
	Løpeenheten er blokkert	Trekk ut kontakten og fjern blokkeringen.Deretter slår du pumpen på igjen.
Pumpekapasitet for lav	Løpeenheten går tregt	Rengjør løpehjulet
	For høye rørtap	Bruk større rørdiameterReduser rørlengden så mye som muligUnngå unødvendige bend og koblinger
Pumpen slår seg av etter kort brukstid	Kraftig vanntilsmussing	Rengjør pumpen. Når motoren er kjølt ned slår pumpen seg automatisk på igjen.
	Vanntemperaturen er for høy	Påse at vanntemperaturen ikke overstiger + 35 °C. Når motoren er kjølt ned slår pum-pen seg automatisk på igjen.
	Omgivelsestemperatur for høy	Overhold den maksimalt tillatte omgivel-sestemperaturen. Når motoren er kjølt ned slår pumpen seg automatisk på igjen.
	Løpeenheten er blokkert	Trekk ut kontakten og fjern blokkeringen.Deretter slår du pumpen på igjen.
	Pumpen har kjørt tørr	Fyll opp pumpen med vann. Dykk appara-tet helt under når det brukes i dammen.

Tekniske data

Apparatinformasjon

Beskrivelse			AquaMax Eco Titanium
			31000	51000	81000
Nettspenning		V vek-sel-strøm	220 ... 240	220 ... 240	220 ... 240
Nettfrekvens		Hz	50/60	50/60	50/60
Effektforbruk		W	35 ... 170	70 ... 320	100 ... 730
Styring via			EGC	EGC	EGC
Inngang	Tilkoblingsgjenger		G2 12	G3	G3
	til rørledning		DN63	DN75	DN75
Utgang	Tilkoblingsgjenger		G2 12	G3	G3
	til rørledning		DN63	DN75	DN75
Tillatt vanntemperatur (nedsenket installasjon)		°C	+4 ... +35	+4 ... +35	+4 ... +35
Maks. tillatt omgivelsestemperatur ved naturlig konveksjon (tørr installasjon)		°C	+30	+30	+30
Maks. tillatt omgivelsestemperatur ved tvangs-kjøling (tørr instsllsdjon)		°C	+40	+40	+40
Maks. kapasitet		l/t	31500	51000	81000
Maks. tilføringshøyde		m	3,3	4	5,5
Maks. partikkelstørrelse, grovt smuss		mm	6	6	6
Maks. dykkedybde		m	≤4	≤4	≤4
Kabellengde		m	10	10	10
Dimensjoner	Lengde	mm	275	350	390
	Bredde	mm	175	220	235
	Høyde	mm	200	245	245
Vekt		kg	9,2	16,5	17,5

Tillatte vannverdier

Type		Rent vann	Bassengvann	Saltvann
pH-verdi		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Hardhet	DH	8 ... 15	8 ... 15	20 ... 30
Fritt klor	mg/l	<0,3	<0,6	<0,3
Kloridinnhold	mg/l	<250	<250	<22000
Saltinnhold	%	<0,4	<0,4	<4
Total tørkerest	mg/l	<50	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30	+4 ... +28

Slitedeler

• Løpehjul
- Lager i motorblokk

Kassering

MERK

▶ Apparatet må avhendes i henhold til gjeldende forskrifter via godkjent avfallsmottak.
▶ Ved spørsmål kan du ta kontakt med ditt lokale avfallsselskap. Der finner du informasjon om forskriftsmessig deponering av apparatet.
▶ Sørg for å gjøre apparatet ubrukelig ved å klippe over kablene.

! WARNING

• Drivenhet
• Lager i motorblock

Avfallshantering

ANVISNING
