Tipo de produto	Placa de cozedura por indução para encastrar
Marca	AEG
Modelo	NII84B10AB
Número de zonas de cozedura	4 zonas de indução
Dimensões das zonas	Frente esquerda: Ø 21,0 cm; Traseira esquerda: Ø 21,0 cm; Frente central: Ø 14,5 cm; Traseira direita: Ø 24,0 cm
Alimentação elétrica	220-240 V / 400 V 2N, 50 Hz
Potência total máxima	7,35 kW (7350 W)
PowerBoost por zona	Frente esquerda: 3200 W; Traseira esquerda: 3200 W; Frente central: 2500 W; Traseira direita: 3600 W
Funções principais	PowerBoost, SenseBoil®, Bridge, Hob²Hood, Temporizador, Pausa, Bloqueio, Desligamento automático
Tipo de comando	Teclas sensíveis com cursor
Visor	Ecrã digital para temporizador e níveis
Indicador de calor residual	OptiHeat Control (3 níveis: cozedura, manutenção ao quente, residual)
Deteção de recipiente	Sim, automático com desligamento se ausente
Segurança infantil	Sim, bloqueio do painel
Material da superfície	Vitrocerâmica
Manutenção e limpeza	Limpeza após cada utilização com pano macio e detergente suave; raspador para sujidades persistentes
Peças sobressalentes	Peças de reposição originais disponíveis através do SAT
Reparabilidade	Serviço de assistência técnica autorizado AEG
Informações gerais	Manual de instruções incluído; fabrico alemão

Perguntas frequentes - NII84B10AB AEG

Como ativar a placa de cozedura?

Mantenha premida a tecla ① durante cerca de 3 segundos para ligar o aparelho. Em seguida, selecione o nível de cozedura no cursor.

O que fazer se o visor piscar e a zona não aquecer?

Isso significa que nenhum recipiente adequado é detetado ou que o recipiente não cobre totalmente a zona. Coloque um recipiente compatível com indução (fundo magnético) e certifique-se de que cobre toda a zona.

O que é a função PowerBoost e como ativá-la?

O PowerBoost aumenta temporariamente a potência de uma zona para aquecer muito rapidamente (por exemplo, para ferver água). Prima a tecla P (10) da zona pretendida. A função desativa-se automaticamente após alguns minutos.

Como ativar o bloqueio de segurança infantil?

Desligue a placa de cozedura, depois prima a tecla ① sem definir nenhum nível. Mantenha premida a tecla □ (11) durante 3 segundos até que o indicador acima se acenda. O bloqueio permanece ativo mesmo após desligar.

O que significa o indicador OptiHeat Control?

Os indicadores mostram o calor residual: É (continuar a cozedura), / (manter quente), Z (calor residual). Enquanto um indicador estiver aceso, a superfície ainda está quente: risco de queimadura.

Como limpar as manchas persistentes na vitrocerâmica?

Utilize um raspador especial para placa vitrocerâmica para remover os resíduos queimados (plástico, açúcar). Segure a lâmina inclinada e deslize-a sobre a superfície. Depois, limpe com um pano macio e um produto não abrasivo. Nunca utilize um limpador a vapor.

A placa de cozedura desliga-se automaticamente: porquê?

Várias causas possíveis: 1) Não definiu nenhum nível dentro de 60 segundos. 2) Um objeto ou líquido permaneceu no painel de comando por mais de 10 segundos. 3) Uma zona aqueceu por muito tempo sem ajuste. O desligamento automático é uma segurança.

Posso usar panelas de cobre ou vidro?

Não, os recipientes devem ter um fundo magnético (aço, ferro fundido, esmalte, inox adequado). O alumínio, cobre, vidro, cerâmica não funcionam numa placa de indução.

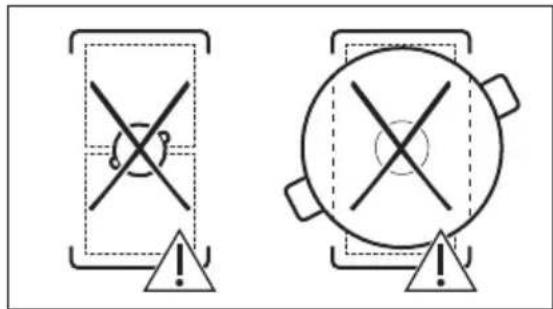

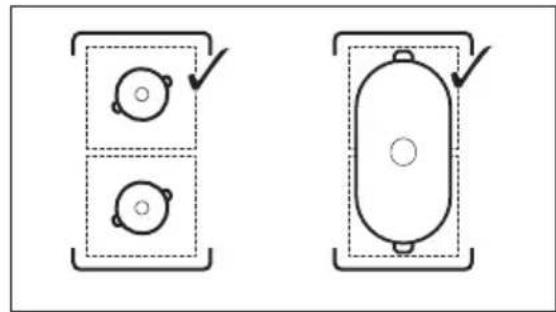

Como funciona a função Bridge?

A função Bridge acopia as duas zonas da esquerda para criar uma grande área de cozedura. Coloque uma frigideira grande ou prato retangular sobre as duas zonas. Prima a tecla ■ (7) para ativar. O ajuste de potência é feito num único comando.

O que fazer se um código de erro for exibido (por exemplo, E + número)?

Desligue a placa, aguarde 30 segundos e ligue novamente. Se o código persistir, desligue o aparelho da tomada durante 30 segundos e volte a ligar. Se o problema continuar, contacte o serviço de assistência técnica AEG.

MANUAL DE UTILIZADOR NII84B10AB AEG

PT Manual de instruções | Placa 293

9.1 Informações gerais

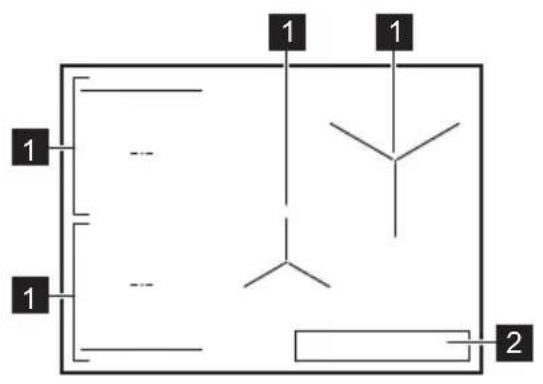

1 Painel 2 Painel de controle

Informações detalhadas sobre os tamanhos das placas de cozimento podem ser encontradas em "Especificações técnicas".

4.2 Instalação do painel de controle

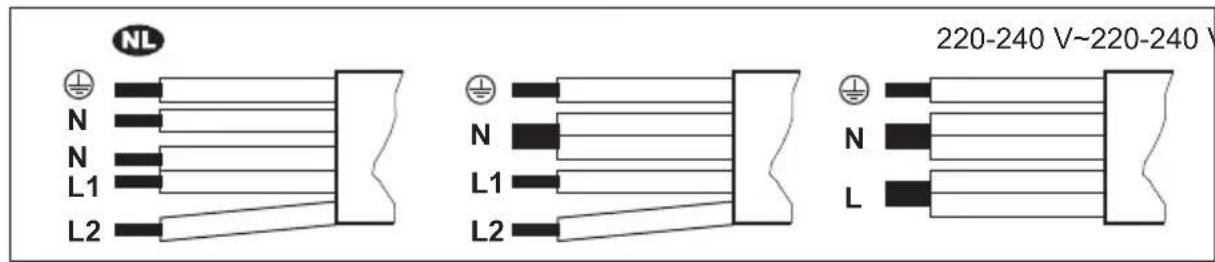

Conexão monofásica

1. Desconecte o terminal do cabo dos fios preto, marrom e azul.
2. Remova parte do isolamento das extremidades dos fios marrom, preto e azul.
3. Conecte as extremidades dos fios preto e marrom.
4. Use um novo terminal no fio conectado (é necessário uma ferramenta especial).
5. Conecte as extremidades dos dois fios azuis.
6. Use um novo terminal no fio conectado (é necessário uma ferramenta especial).

Conexão bifásica

1. Desconecte o terminal do cabo dos fios azuis.
2. Remova o isolamento das extremidades dos fios azuis.
3. Conecte as extremidades dos dois fios azuis.
4. Use uma nova ponteira de fio na extremidade do fio conectado (é necessário uma ferramenta especial).

NL 220 - 240 V~	Divfãzu pieslëgums 400 V2N~ Vienfãzes pieslëgums: 220 - 240 V~
5 x 1,5 mm² 5 x 1,5 mm² vai 4 x 2,5 mm² 5 x 1,5 mm² vai 3 x 4 mm²
Dzeltens — zaš Dzeltens — zaš Dzeltens — zaš	½
N Zils un zils N Zils un zils N Zils un zils
L1 Melns L1 Melns L Melns un brūns
L2 Brūns L2 Brūns

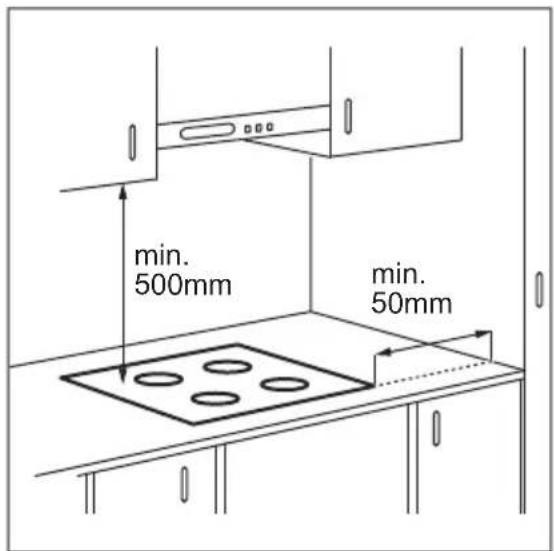

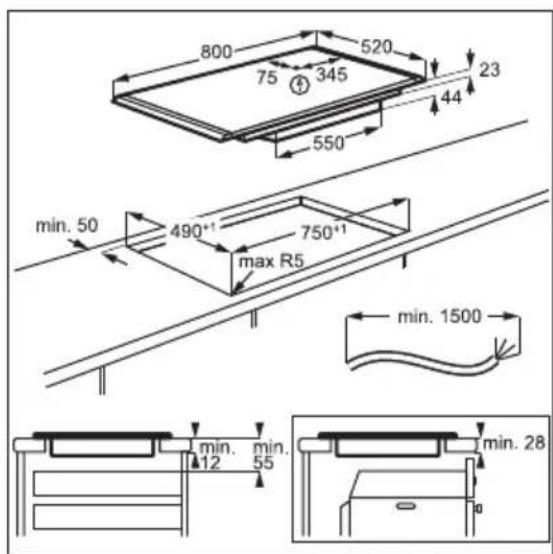

3.4 Montagem

Ao instalar a superfície do fogão sob o exaustor, consulte a distância mínima necessária entre o exaustor e o fogão nas instruções de instalação do exaustor.

Se o aparelho for instalado acima de uma gaveta, a ventilação da superfície do fogão durante o processo de cozimento pode aquecer os objetos guardados na gaveta.

Procure o vídeo tutorial "Instalação da superfície de indução AEG - instalação e superfície", digitando o nome completo indicado na imagem abaixo.

YouTube www.youtube.com/electrolux www.youtube.com/aeg

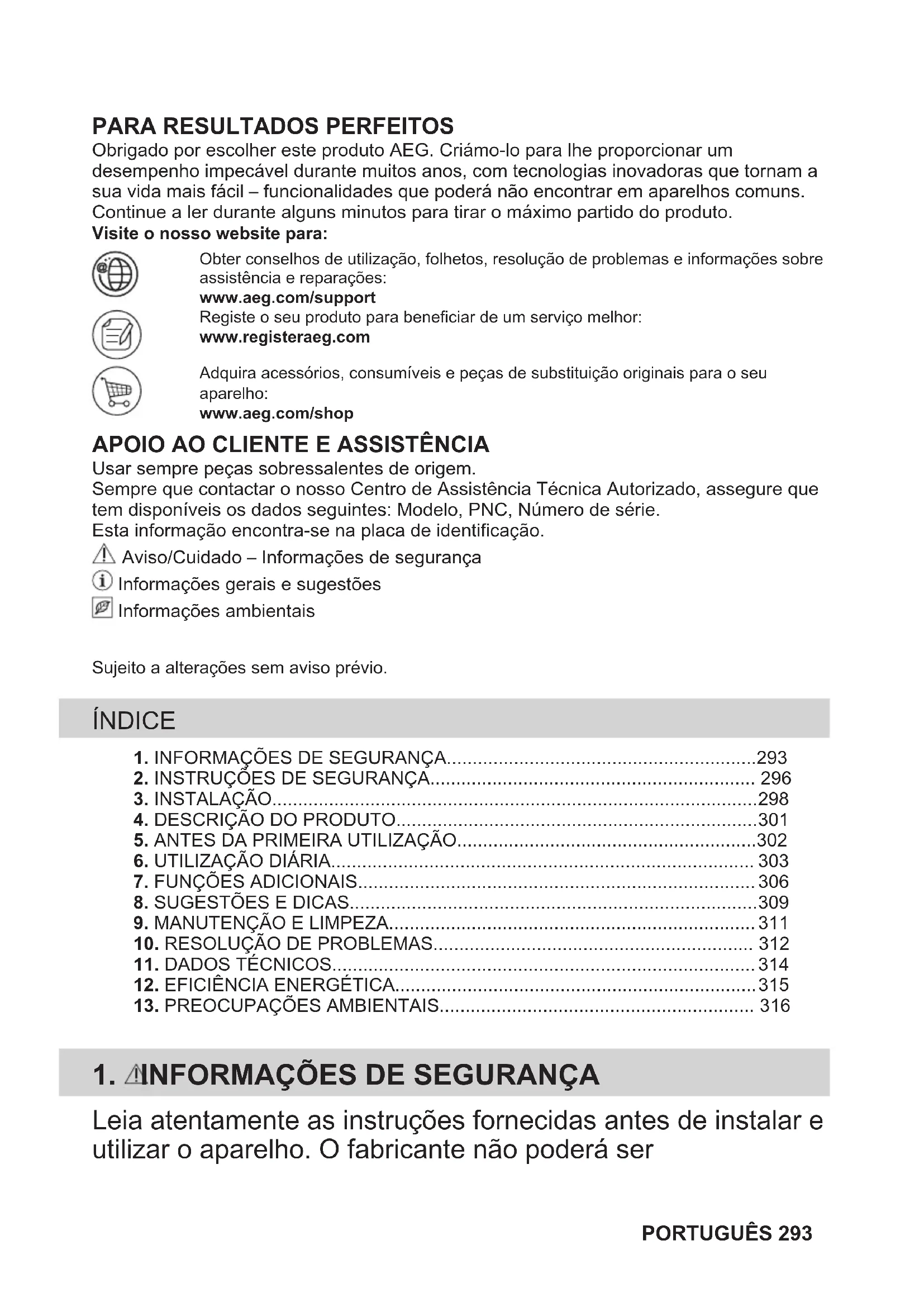

Obrigado por escolher este produto AEG. Criamo-lo para lhe proporcionar um desempenho impecável durante muitos anos, com tecnologias inovadoras que tornam a sua vida mais fácil - funcionalidades que poderá não encontrar em aparelhos comuns. Continue a ler durante alguns minutos para tirar o maior proveito do produto.

Visite o nosso website para:

Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações:

www.aeg.com/support

Registe o seu produto para beneficiar de um serviço melhor: www.registeraeg.com

Adquira acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.aeg.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Usar sempre peças sobressalentes de origem.

Sempre que contactar o apoio, indique os seguintes dados: Modelo, PNC, Número de série.

Esta informação encontra-se na placa de identificação.

Aviso/Cuidado - Informações de segurança. Informações gerais e sugestões. Informações ambientais.

Sujeito a alterações sem aviso prévio.

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA 293
2. INSTRUÇÕES DE SEGURANÇA 296
3. INSTALAÇÃO 298 4. DESCRIÇÃO DO PRODUTO 301 5. ANTES DA PRIMEIRA UTILIZAÇÃO 302
4. UTILIZAÇÃO DIÁRIA 303
5. FUNÇÕES ADICIONAIS 306 8. SUGESTÕES E DICAS 309 9. MANUTENÇÃO E LIMPEZA 311
6. RESOLUÇÃO DE PROBLEMAS 312
7. DADOS TÉCNICOS 314
8. EFICIÊNCIA ENERGÉTICA 315
9. PREOCUPAÇÕES AMBIENTAIS 316

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não pode ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre as instruções em um local seguro e acessível para consulta no futuro.

responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre as instruções num sítio seguro e acessível para consultar no futuro.

Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas no que respeita à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.

• Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas no que respeita à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.
• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Mantenha as crianças e os animais domésticos afastados do aparelho quando estiver a ser utilizado e durante o arrefecimento.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o ative.
• A limpeza e a manutenção do aparelho não devem ser efetuadas por crianças sem supervisão.

Este aparelho destina-se apenas a ser utilizado para cozinhar.

• Este aparelho destina-se apenas a ser utilizado para cozinhar.
• Este aparelho foi concebido exclusivamente para utilização doméstica em ambiente interior.
• Este aparelho pode ser utilizado em escritórios, quartos de hóspedes de hotéis, quartos de hóspedes de pousadas,

casas de hóspedes de turismo rural e outros alojamentos semelhantes onde tal utilização não exceda os níveis de utilização doméstica (médios).

• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para não tocar nas resistências de aquecimento.
• AVISO: Deixar cozinhados com gorduras ou óleos num aparelho sem vigilância pode ser perigoso e resultar em incêndio.
• O fumo é uma indicação de sobreaquecimento. Nunca utilize água para extinguir um incêndio ao cozinhar. Desligue o aparelho e cubra as chamas com, por exemplo, um cobertor contra incêndios ou uma tampa.
• AVISO: O aparelho não pode ser alimentado através de algum dispositivo de comutação externo, como um temporizador, nem pode ser ligado a um circuito que seja ligado e desligado regularmente pelo fornecedor de eletricidade.
• CUIDADO: O processo de cozedura tem de ser supervisionado (mesmo as funções de cozedura automáticas). Um processo de cozedura de curta duração tem de ser supervisionado continuamente.
• AVISO: Perigo de incêndio: Não coloque objetos sobre as zonas de aquecimento.
• Os objetos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.
• Não use o aparelho antes de instalá-lo na estrutura embutida.
• Não utilize um aparelho de limpeza a vapor para limpar o aparelho.
• Ao terminar a utilização, desligue a placa no respetivo comando e não confie apenas no detetor de recipientes.
• Se na superfície de vitrocerâmica/vidro aparecer alguma fenda, desative o aparelho e desligue a ficha da tomada elétrica. Se o aparelho estiver ligado à rede elétrica

diretamente numa caixa de derivação, desligue o disjuntor no quadro elétrico para desligar o aparelho da alimentação elétrica. Em todo o caso, contacte o Centro de Assistência Técnica Autorizada.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.
• AVISO: Utilize apenas proteções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinha ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as proteções de placa já incorporadas no aparelho caso existam. A utilização de proteções impróprias pode causar acidentes.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

AVISO!

Risco de ferimentos ou danos no aparelho.

• Retire a embalagem toda.
• Não instale nem utilize o aparelho se estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas de proteção e calçado fechado.
• Vede as superfícies cortadas do armário com um vedante para impedir que a humidade cause dilatações.
• Proteja a parte inferior do aparelho contra o vapor e a humidade.
• Não instale o aparelho perto de uma porta ou por baixo de uma janela. Isso evita que a abertura de portas ou janelas faça cair algo quente do aparelho.
• Os aparelhos possuem ventoinhas de arrefecimento na parte inferior.
• Se o aparelho for instalado por cima de uma gaveta:
• Não guarde folhas de papel ou objetos soltos que possam ser sugados, porque pode danificar as ventoinhas de arrefecimento ou reduzir a eficiência do sistema de arrefecimento.
• Mantenha uma distância mínima de 2 cm entre a parte inferior do aparelho e os objetos que foram guardados na gaveta.
• Retire quaisquer painéis separadores instalados no armário abaixo do aparelho.

2.2 Ligação elétrica

AVISO!

Risco de incêndio e choque elétrico.

• Todas as ligações elétricas devem ser efetuadas por um eletricista qualificado.
• O aparelho tem de estar ligado à terra.
• Antes de efetuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente elétrica.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação elétrica.
• Certifique-se de que o aparelho está instalado corretamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorretas podem provocar o aquecimento excessivo dos terminais.
• Utilize o cabo de alimentação correto.
• Não permita que o cabo de alimentação se enrole.
• Certifique-se de que está instalada uma proteção contra choques.
• Utilize o grampo de alívio de tensão no cabo.
• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algo tacho quente quando ligar o aparelho a uma tomada.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não danifica a ficha de alimentação (se aplicável) ou o cabo de alimentação. Contacte o meu Centro de Assistência Técnica Autorizado ou um eletricista para substituir o cabo de alimentação se estiver danificado.
• As proteções contra choques elétricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Se a tomada elétrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha. Disjuntores de proteção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contatores.
• A instalação elétrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente elétrica em todos os polos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.
• Se o código E3 aparecer no ecrã, desligue imediatamente a placa e verifique se a ligação elétrica e a tensão de alimentação estão corretas.

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras e choque elétrico.

• Não altere as especificações deste aparelho.
• Retire todas as películas de embalagem, rotulagem e de proteção (se aplicável) antes da primeira utilização.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho sem vigilância durante o funcionamento.
• Desligue a zona de cozedura antes de cada utilização.
• Não coloque talheres ou tampas de caçarolas nas zonas de cozedura. Podem ficar quentes.
• Não utilize o aparelho com as mãos molhadas ou quando ele estiver em contacto com água.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Se a superfície do aparelho estiver rachada, desligue-o imediatamente da corrente elétrica. Isto evita choque elétrico.
• Os utilizadores portadores de pacemaker devem manter-se a uma distância de pelo menos 30 cm das zonas de indução quando o aparelho estiver a funcionar.
• Quando colocar alimentos em óleo quente, pode salpicar.
• Não utilize folha de alumínio ou outros materiais entre a superfície de cozedura e o tacho, salvo indicação em contrário do fabricante deste aparelho.
• Utilize apenas os acessórios recomendados pelo fabricante.

AVISO!

Risco de incêndio e explosão.

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetos

quentes afastados das gorduras e dos óleos quando cozinhar com eles.

• Os vapores que o óleo muito quente liberta podem fazer combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode causar incêndio a uma temperatura inferior à do óleo utilizado pela primeira vez.
• Não coloque produtos inflamáveis, nem objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO!

Risco de danos no aparelho.

• Não deixe tachos quentes sobre o painel de comandos.
• Não coloque uma tampa de panela quente na superfície de vidro da placa.
• Não deixe que os tachos fervam até ficarem sem água.
• Tenha cuidado para não permitir que algum objeto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.
• Não ative as zonas de cozedura com tachos vazios ou sem tacho.
• Os tachos de ferro fundido ou que tenham a base danificada podem riscar o vidro/cerâmica. Levante sempre esses objetos quando precisar de os deslocar sobre a placa.

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Antes de limpar o aparelho, desligue-o e deixe-o arrefecer.

3. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

• Não utilize jatos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize abrasivos, esfregões abrasivos, solventes ou objetos metálicos, salvo indicação em contrário.

2.5 Assistência Técnica

• Contacte o Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho. Utilize apenas peças sobressalentes originais.
• Relativamente à(s) lâmpada(s) no interior deste produto e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura, vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.

2.6 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade local para saber como descartar o aparelho corretamente.
• Desligue o aparelho da alimentação elétrica.
• Corte o cabo de alimentação elétrica do aparelho e elimine-o.

3.1 Antes da instalação

Antes de instalar a placa, anote aqui as seguintes informações que pode ver na placa de características. A placa de características encontra-se na parte inferior da placa.

Número de série

3.2 Placas encastradas

Utilize as placas de encastrar apenas após a sua montagem em móveis de encastre ou superfícies de trabalho que cumpram as normas aplicáveis.

3.3 Cabo de ligação

• A placa é fornecida com um cabo de ligação.
• Para substituir o cabo de alimentação, se estiver danificado, utilize um cabo do tipo: H05V2V2-F que suporta uma temperatura igual ou superior a 90°C. Um único fio tem de ter uma secção transversal mínima de acordo com a tabela abaixo. Contacte o seu Centro de Assistência Técnica local. O cabo de ligação só deve ser substituído por um eletricista qualificado.

AVISO!

Todas as ligações elétricas devem ser efetuadas por um eletricista qualificado.

CUIDADO!

As ligações através de fichas de contacto são proibidas.

CUIDADO!

Não perfurar nem soldar as extremidades dos condutores. É interdito.

CUIDADO!

Não ligar o cabo sem a manga terminal.

Ligação monofásica

1. Remova a manga de terminal dos fios preto, castanho e azul.
2. Remova uma parte do isolamento das extremidades castanhas, pretas e azuis do cabo.
3. Ligue as extremidades dos cabos preto e castanho.
4. Aplique uma nova manga da extremidade do fio na extremidade do fio partilhado (é necessária uma ferramenta especial).
5. Ligue as extremidades dos cabos azuis.
6. Aplique uma nova manga de extremidade de fio na extremidade do fio comum (é necessária uma ferramenta especial).

Ligação bifásica

1. Remova a manga de extremidade de cabo dos fios azuis.
2. Remova uma parte do isolamento das extremidades do cabo azul.
3. Ligue as extremidades dos cabos azuis.
4. Aplique uma nova manga de fio terminal na extremidade do fio comum (ferramenta especial necessária).

220 - 240 V~

Ligação bifásica: 400 V2N~ Ligação monofásica: 220 - 240 V~

5 × 1,5 mm² 5 × 1,5 mm² ou 4 × 2,5 mm² 5 × 1,5 mm² ou 3 × 4 mm²

Verde - amarelo Verde - amarelo Verde - amarelo

N Azul e azul N Azul e azul N Azul e azul

L1 Preto L1 Preto L Preto e Castanho

5 × 1,5 mm² 5 × 1,5 mm² ou 4 × 2,5 mm² 5 × 1,5 mm² ou 3 × 4 mm²

L2 Castanho L2 Castanho

3.4 Montagem

Se instalar a placa debaixo de um exaustor, consulte as instruções de instalação do exaustor, para saber qual é a distância mínima entre os aparelhos.

Se o aparelho estiver instalado acima de uma gaveta, a ventilação da placa pode aquecer os artigos guardados na gaveta durante o processo de cozedura.

Encontre o tutorial em vídeo "Como instalar a sua placa de indução AEG - Instalação de balcão" introduzindo o nome completo indicado na ilustração abaixo.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4. DESCRIÇÃO DO PRODUTO

4.1 Disposição da superfície de confecção

1 Zona de cozedura de indução 2 Painel de comandos

Para obter informações detalhadas sobre os tamanhos das zonas de confecção, consulte "Dados técnicos".

4.2 Disposição do painel de comandos

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento.

	Campo do sen-sor	Função Descrição
1	①	Ligado / Desligado Para ativar e desativar o aparecido.
2	||	Pausa Para activar e desactivar a função.
3	○	Temporizador Para definir a função.
4	+/-	- ParaLERter o diminuir o tempo.
5	- Visor do temporizador Para indicar o tempo em minutos.
6	○	SenseBoil® SenseBoil®. Para fazer automaticamente a tempera-tura da água para que não transborde quando chegar ao punto de ebulização.
7	1)	Bridge Para activating e desactivar a função.
8	2) AUTO	Hob? Hood Para activating e desactivar o modo manual da função.
9	- Barra de comandos Para selecionar o grau de cozedura.
10	P	PowerBoost Para activating a função.
11	6)	Bloquear / Dispositivo de seguran- Para bloquear/desbloquear o pailin de comandos.ça para crianças

4.3 Indicadores do visor

Indicador Descrição
+ dígito	Ocorreu uma anomalia.
/ 7	OptiHeat Control (Indicador de calor residual com 3 niveis): continuar a cozinha/manter quente/calor residual.

5. ANTES DA PRIMEIRA UTILIZAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

5.1 Limitação de potência

A limitação de potência define a potência realizada pela placa no total, dentro dos limites dos fusíveis de instalação doméstica.

A placa está configurada para o nível de potência mais elevado, por predefinição.

Para diminuir ou aumentar o nível de potência:

1. Entre no menu: prima sem soltar durante 3 segundos. Em seguida, prima sem soltar.
2. Prima o temporizador até aparecer P.
3. Prima no temporizador dianteiro para definir o nível de potência.
4. Prima para sair.

Níveis de potência

Consulte o capítulo "Dados técnicos".

CUIDADO!

Certifique-se de que a potência selecionada é adequada para o quadro elétrico da sua casa.

P73-7350W P15—1500W P20—2000W P25—2500W P30—3000W P35—3500W P40—4000W P45—4500W P50—5000W P60—6000W

6. UTILIZAÇÃO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurança.

6.1 Ativar e desativar

Mantenha premido para ativar ou desativar a placa.

6.2 Deteção de tachos

Esta função indica a presença de tachos na placa e desativa as zonas de cozedura se não for detetado qualquer tacho durante uma sessão de cozedura.

Se colocar um tacho numa zona de cozedura antes de selecionar uma definição de cozedura, aparece o indicador acima de 0 na barra de comandos.

Se remover um tacho de uma zona de cozedura ativada e o colocar de parte temporariamente, os indicadores acima da barra de comandos correspondente começarão a piscar. Se não voltar a colocar o tacho na zona de cozedura ativada no período de 120 segundos, a zona de cozedura é automaticamente desativada.

Para retomar a cozedura, certifique-se de que coloca o tacho novamente nas zonas de cozedura dentro do tempo limite indicado.

Centre o tacho na zona selecionada. As zonas de cozedura de indução adaptam-se automaticamente às dimensões da base do tacho.

Pode cozinhar com um tacho grande sobre as zonas de confeção ao mesmo tempo usando a função Bridge. O tacho tem de cobrir os centros de ambas as zonas mas não ultrapassar a marcação da zona. Se o tacho estiver colocado entre os dois centros, a função Bridge não é ativada.

6.4 Definição de cozedura

1. Prima a definição de cozedura desejada na barra de comandos. Os indicadores acima da barra de comandos iluminam-se até ao nível de cozedura selecionado.
2. Para desativar uma zona de cozedura, prima 0.

6.5 PowerBoost

Esta função disponibiliza mais potência para as zonas de confecção de indução. A função pode ser ativada para uma zona de confecção de indução apenas por um curto período de tempo. Após esse tempo, a zona de confecção de indução muda automaticamente para o grau de aquecimento mais elevado.

i

Para ativar a função para uma zona de aquecimento: toque em P

7 Enquanto o indicador estiver aceso, existe o risco de queimaduras devido ao calor residual.

As zonas de aquecimento de indução produzem o calor necessário para cozinhar diretamente na base dos tachos. A vitrocerâmica é aquecida pelo calor do tacho.

Os indicadores acendem-se quando uma zona de cozedura está quente. Estes mostram o nível do calor residual das zonas de cozedura que está atualmente a usar:

• Continuar a cozinhar,

• Manter quente,

• Aquecimento residual.

• para as zonas de aquecimento adjacentes, mesmo que não as esteja a usar,
• quando um tacho quente é colocado numa zona de aquecimento fria,
• quando a placa está desativada mas a zona de aquecimento ainda está quente.

O indicador desaparece quando a zona de aquecimento tiver arrefecido.

6.7 Temporizador

Temporizador de contagem decrescente

Utilize esta função para definir o tempo de funcionamento da zona de aquecimento apenas para uma sessão de cozedura.

Comece por selecionar a definição de cozedura para a zona de cozedura e selecione antes a função.

1. Prima 00 aparece no visor do temporizador.
2. Prima para definir o tempo (00-99 horas).
3. Prima para iniciar o temporizador ou aguarde 3 segundos. O temporizador começa a contagem decrescente.

Para alterar a hora: selecione a zona de cozedura com e prima ou.

Para desativar a função: selecione a zona de cozedura com e prima . O tempo restante decresce até 00.

O temporizador termina a contagem decrescente, é emitido um sinal sonoro e 00 fica intermitente. A zona de cozedura é desativada. Prima qualquer símbolo para parar o sinal e piscar.

Conta-minutos

Pode utilizar esta função quando a placa está ativa, mas as zonas de cozedura estão inativas. A definição de cozedura aparece 00.

1. Premir

1. Prima ou para definir a hora.

O temporizador termina a contagem decrescente, é emitido um sinal sonoro e 00 fica intermitente. Prima qualquer símbolo para parar o sinal e piscar.

Para desativar a função: prima

tempo restante decresce até 00.

6.8 Gestão de potência

Se várias zonas estiverem ativas e a potência consumida exceder a limitação da alimentação elétrica, esta função divide a potência disponível entre todas as zonas de cozedura. A placa controla as definições de aquecimento para proteger os fusíveis da instalação doméstica.

• Se a placa atingir o limite da potência máxima disponível (consulte a placa de classificação), a potência das zonas de cozedura será automaticamente reduzida.
• A definição de aquecimento da primeira zona de cozedura selecionada é sempre prioritária. A potência restante está

dividida entre as outras zonas de cozedura, de acordo com a ordem de seleção.

• Para zonas de confeção que tenham uma potência reduzida, a barra de comandos pisca e mostra as temperaturas programadas máximas possíveis.
• Aguarde até que o visor pare de piscar ou reduza a definição de aquecimento da zona de cozedura selecionada por último. As zonas de cozedura continuam a funcionar com a definição de aquecimento reduzida. Se necessário, altere as definições de aquecimento das zonas de cozedura.

6.9 SenseBoil®

A função ajusta automaticamente a temperatura da água para que não ferva em excesso antes de atingir o ponto de ebulição.

i

Se houver algum calor residual (7 / 8

na zona de cozedura que pretende utilizar, soa um sinal acústico e a função não inicia.

A função não funciona com tachos antiaderentes.

CUIDADO!

Não utilize a função com tachos vazios.

Não deixe a placa sem vigilância quando a função estiver a funcionar.

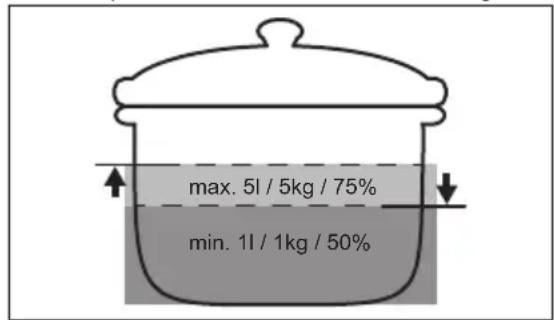

1. Coloque tachos cheios com 1 a 5 l de água fria nas zonas de cozedura disponíveis para as quais pretende iniciar a função. Se colocar um tacho em apenas uma zona de cozedura, a função inicia automaticamente.
2. Toque em para ativar a placa. 3.Toque em para ativar a função.

Aparece um indicador intermitente acima para cada zona de cozedura na qual pode utilizar a função. 4. Toque em qualquer parte do controlo deslizante da zona de cozedura escolhida.

A função inicia.

Depois de a função iniciar, aparecem os indicadores acima do cursor e a animação começa a ser executada.

i

Se não colocar um tacho em nenhuma das zonas de cozedura no espaço de 5 segundos, a função é desativada automaticamente.

Quando a função alcançar o ponto de ebulição, a placa emite um sinal acústico e o nível de aquecimento é alterado automaticamente para o nível de lume brando padrão.

Para desativar a função antes de atingir o ponto de ebulição, toque em 0.

Para desativar a função antes do ponto de ebulição ter sido atingido, toque no controlo deslizante e ajuste manualmente o grau de cozedura.

Se ativar Pausa ou remover o tacho, a função desativa-se.

Se selecionar um Temporizador de contagem decrescente numa das zonas de cozedura e o tempo definido acabar antes de atingir o ponto de ebulição, a função é desativada automaticamente.

Sugestões e conselhos:

• A função é mais adequada para ferver água e cozinhar batatas.
• A função pode não funcionar devidamente em chaleiras e cafeteiras de fogão.
• Encha entre metade e três quartos do recipiente com água fria, deixando vários 4 cm a partir da extremidade do recipiente. Não utilize menos de 1 l ou mais de 5 l de água. Certifique-se de que o peso total da água (ou da água e batatas) se conta entre 1 e 5 kg.

• Para alcançar os melhores resultados, cozinhe apenas batatas inteiras, sem pele e de tamanho médio. Certifique-se de que não acondiciona as batatas demasiado apertadas.
• Durante a fase de aquecimento, evite agitar outros tachos e processos de cozedura paralelos (como fritar ou ferver) noutras zonas de cozedura.
• Evite produzir vibrações externas (por exemplo, utilizando um misturador ou colocando um telemóvel perto da placa) quando a função está a ser executada.
• Dependendo do tipo de alimentos e tachos, pode ajustar o grau de cozedura antes de atingir o ponto de ebulição.
• Adicione sal quando o ponto de ebulição tiver sido atingido.
• Utilize uma tampa para poupar energia.

6.10 Estrutura do menu

A tabela apresenta a estrutura Basics do menu.

Definições do utilizador

Símbo-Definições Opções possi- lo	Velas
b Som Ligado / Desligado	(--)
P Limitação de po- tência	15 - 73
H Modelo de exaustor 0 - 6

Símbolo-Definição Opções possíveis

E Histórico de alarmes/erros

A lista de alarmes/erros recentes.

Para introduzir as definições do

utilizador: prima sem soltar 3 durante 3 segundos. Em seguida, prima sem soltar 1. As definições aparecem no temporizador das zonas de cozedura da esquerda.

Navegar no menu: o menu consiste no símbolo de definição e um valor. O símbolo aparece no temporizador traseiro e o valor aparece no temporizador dianteiro. Para navegar entre as definições, prima no temporizador dianteiro. Para alterar o valor da definição, prima ou no temporizador dianteiro.

Para sair do menu: prima ①

OffSound Control

Pode ativar/desativar os sons no Menu > Definições do utilizador.

Consulte "Estrutura do menu".

Quando os sons estão desligados, ainda pode ouvir o som quando:

·tocarem, ① o temporizador faz a contagem regressiva, - você prime um símbolo inativo.

7. FUNÇÕES ADICIONAIS

7.1 Desligar automático

A função desativa automaticamente a placa se:

• todas as zonas de cozedura estiverem desativadas,
• após a ativação da placa, não for selecionada qualquer definição de cozedura ou definição de velocidade da ventoinha,
• Derramar algo ou colocar algum objeto sobre o painel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a placa desativa-se. Remova o objeto ou limpe o painel de comandos.
• O aparelho fica demasiado quente (por exemplo, quando uma panela ferve até ficar sem água). Deixe a zona de cozedura arrefecer antes de utilizar a placa novamente.
• Não desativa uma zona de cozedura ou altera o grau de cozedura. Após algum tempo, a placa é desativada.

Relação entre a definição de cozedura e o tempo antes do qual o aparelho se desativa:

Definição de cozedura - A placa desativa-se após

1-2 6 horas

3-4 5 horas

5 4 horas

6-9 1,5 horas

7.2 Pausa

Esta função coloca todas as zonas de cozedura em funcionamento com a definição de cozedura mais baixa.

Quando a função estiver ativa, ① e II podem ser utilizados. Todos os outros símbolos no painel de comando estão bloqueados.

A função não para as funções de temporizador.

1. Para ativar a função: prima . A definição de cozedura é diminuída para 1.
2. Para desativar a função: prima . A definição de cozedura anterior aparece.

7.3 Bloquear

Pode bloquear o painel de comandos quando a placa está a funcionar. Impede uma alteração acidental da definição de cozedura.

Comece por selecionar a definição de cozedura.

Para ativar a função: prima. Para desativar a função: prima novamente.

A função é desativada quando a placa é desativada.

7.4 Dispositivo de segurança para crianças

Esta função evita o funcionamento acidental da placa.

Para ativar a função: prima . Não selecione qualquer definição de cozedura. Mantenha premido durante 3 segundos, até aparecer o indicador acima do símbolo.

Desative a placa com ①

i

Quando desativar a placa, a função continua ativa. O indicador acima de 0 está aceso.

Para desativar a função: prima Não selecione qualquer definição de. Mantenha premido 6 durante 3 segundos, até o indicador acima do símbolo desaparecer.

Desative a placa com ①

Cozinhe com a função ativada: prima

e, em seguida, prima durante 3 segundos, até que o indicador acima do símbolo desapareça. Pode utilizar a placa. Quando desativar a placa com ①, a função fica novamente ativa.

7.5 Bridge

i

Esta função é ativada quando um tacho cobrir os centros das duas zonas. Para obter mais informações sobre a colocação correta dos tachos, consulte "Utilizar as zonas de cozedura".

A função não funciona durante o acontecimento de SenseBoil®.

Esta função liga as duas zonas de cozedura do lado esquerdo e estas funcionam como uma só.

Comece por definir o grau de aquecimento para uma das zonas de cozedura do lado esquerdo.

Para ativar a função: toque em Para definir ou alterar o grau de aquecimento, toque num dos sensores de controlo.

Para desativar a função: toque em As zonas de cozedura funcionam de modo independente.

7.6 Hob²Hood

É uma função automática avançada que liga a placa a um exaustor especial. A placa comunica com o exaustor através de um sinal de infravermelhos. A velocidade da ventoinha é definida automaticamente em função da definição do modo e da temperatura do tacho mais quente na placa. Não tem de utilizar a ventoinha da placa manualmente.

i

A maior parte dos exaustores são fornecidos com o Sistema de controlo remoto desativado. Ative-o antes de utilizar a função. Para obter mais informações, consulte o manual do utilizador do exaustor.

Utilizar a função automaticamente

Para usar a função automaticamente, defina o modo automático para H1-H6. A placa está configurada inicialmente para H5. O exaustor reage ao uso da placa. A placa determina a temperatura do tacho e ajusta automaticamente a velocidade da ventoinha.

Modos automáticos

Luz auto-mática		Fervura1)	Fritura2)
H0 Desligado Desligado Desligado
H1 Ligado Desligado Desligado
H2 3)	Ligado Velocidade	1 da ventoi-nha	Velocidade1 da ventoi-nha
H3 Ligado Desligado Velocidade			1 da ventoi-nha
H4 Ligado Velocidade		1 da ventoi-nha	Velocidade1 da ventoi-nha

Luz automatica	Fervura1)	Fritura2)
H5 Ligado Velocidade	1 da ventoi-nha	Velocidade 2 da ventoi-nha
H6 Ligado Velocidade	2 da ventoi-nha	Velocidade 3 da ventoi-nha

1) A placa deteta o processo de fervura e regula a velocidade da ventoinha em função do modo automático. 2) A placa deteta o processo de fritura e regula a velocidade da ventoinha em função do modo automático. 3) Este modo ativa a ventoinha e a luz sem ter em conta a temperatura.

Alterar o modo automático

1. Desative a placa.
2. Prima ① durante 3 segundos. O visor liga-se e desliga-se.
3. Prima durante 3 segundos.
4. Prima algumas vezes até H se acender.
5. Prima no botão do temporizador para selecionar um modo automático.

i

Para usar o exaustor diretamente no painel do exaustor, desative o modo automático da função.

i

Quando terminar de cozinhar e desativar a placa, o ventilador do exaustor pode ainda continuar a funcionar durante um certo tempo. Após esse tempo, o sistema desativa a ventoinha automaticamente e impede uma ativação acidental da ventoinha durante os próximos 30 segundos.

Operar a velocidade da ventoinha manualmente

Também pode utilizar a função manualmente. Para isso, prima quando a placa estiver ativa. Isto desativa o funcionamento automático da função e permite-lhe alterar manualmente a velocidade da ventoinha. Quando prime, sobe a velocidade da ventoinha uma vez.

Quando chegar a um nível intensivo e premir novamente, regula a velocidade da ventoinha para 0 e desativa a ventoinha do exaustor. Para voltar a ligar a ventoinha com a velocidade 1, prima AUTO

i

Para ativar o modo automático da função, desative a placa e ative-a novamente.

Ativar a luz

Pode configurar a placa para ativar a luz automaticamente sempre que a placa for ativada. Para isso, defina o modo automático para H1-H6.

i

A luz do exaustor é desligada 2 minutos após a desativação da placa.

8. SUGESTÕES E DICAS

AVISO!

Consulte os capítulos relativos à segurança.

8.1 Tachos

i

Nas zonas de cozedura de indução, um campo eletromagnético forte cria calor rapidamente no tacho.

Utilize as zonas de cozedura de indução com tachos adequados.

• Para fazer o sobreaquecimento e melhorar o desempenho das zonas, o tacho deve ser o mais espesso e plano possível.
• Certifique-se de que as bases das panelas estão limpas e secas antes de as colocar na superfície da placa.
• Tenha sempre cuidado para não deslizar ou esfregar o tacho nas extremidades e cantos do vidro ou no friso lateral, pois pode lascar ou danificar a superfície do vidro.

Material do recipiente

• correto: ferro fundido, aço, aço esmaltado, aço inoxidável, fundo de multicamadas (com uma marca correta de um fabricante).
• incorreto: alumínio, cobre, latão, vidro, cerâmica, porcelana.

Os tachos são adequados para uma placa de indução se:

• a água ferver muito rapidamente numa zona de cozedura definida para o nível de cozedura mais elevado.
• um íman puxa a base do tacho.

Dimensões dos tachos

• As zonas de cozedura de indução adaptam-se automaticamente às dimensões da base do tacho.
• A eficiência da zona de cozedura está relacionada com o diâmetro do tacho. Um tacho que tenha um diâmetro inferior ao mínimo indicado recebe apenas uma parte da potência gerada pela zona de cozedura.
• Por motivos de segurança e resultados de cozedura ideais, não utilize um tacho maior do que o indicado na "Especificação das zonas de cozedura". Evite manter o tacho perto do painel de comandos durante a sessão de cozedura. Isso pode afetar o funcionamento do painel de comandos ou ativar acidentalmente as funções da placa.

Consulte os "Dados Técnicos".

• Estalidos: o tacho é feito de diferentes materiais (construção multicamadas). Assobio: está a utilizar a zona de cozedura com um nível elevado de potência e o tacho tem materiais diferentes (construção multicamadas).
• Zumbido: está a utilizar um nível elevado de potência. Cliques: ocorre comutação elétrica.
• Sibilar, zunir: a ventoinha está a funcionar.

Os ruídos são normais e não indicam qualquer avaria.

Para poupar energia, o aquecedor da zona de confecção é desativado antes que soe o alarme do temporizador da contagem decrescente. A diferença no tempo de funcionamento depende do grau de aquecimento definido e da duração da confecção.

8.4 Guia de cozedura simplificado

A correção entre o grau de cozedura de uma zona e o seu consumo de potência não é linear. Quando aumenta o grau de cozedura, não é proporcional ao aumento do consumo de potência. Isto significa que uma zona de cozedura com um grau médio de cozedura consome menos de metade da sua potência máxima.

Os dados apresentados na lista servem apenas como referência.

Definições de cozedura	Utilize para: Tempo	Sugestões
		(min.)
1 Manter os alimentos cozinhados quen-tes.		conforme necessário	Cologne uma tampa no tacho.
1 - 2 Molho holandês; derreter: manteiga, chocolate, gelatina.		5 - 25 Misture regularamente.
2 Solidificar: omeletas fofas, olvos cozi-dos.		10 - 40 Cozinhe com uma tampa.
2 - 3 Cozer arroz e pratos à base de leite em lume brando, aquecer refeições pré-cozinhadas.		25 - 50 Adicione, no minimo,两大 partes deliquido para uma parte de arroz e me-xa os pratos à base de leite a meio doprocesso.
3 - 4 Cozer legumes, peixe e carne a vapor. 20 - 45 Adicione algumas colheres de soba de água. Verifique a quantidade de agua durante o processo.
4 - 5 Cozinhar batatas e outros legumes a vapor.		20 - 60 Cubra o fundo da panela com 1-2 cm de água. Verifique o;nível de agua du-rante o processo. Mantenha a tampa na panela.
4 - 5 Cozer grandes quantidades de alimen-tos, guisados e sopas.		60 - 150 Até 3 I de liquido mais ingredientes.
6 - 7 Fritura ligeira: escalopes, cordon bleu de vitela, costeletas, rissós, salsichas, fígado, roux, olvos, panquecas, so-nhos.		conforme necessário	Vire, quando necessário.
7 - 8 Fritura intensa, batatas "palitos" grati-nadas, bifes do lombo, bifes.		5 - 15 Vire, quando necessário.
9 Ferverágua, cozer massa, estuar carne (goulash, guisado), batatas fritas.
P	Ferver grandes quantidades de água. PowerBoost está ativada.

8.5 Sugestões e Conselhos para Hob²Hood

Quando utilizar a placa com a função:

Proteja o painel do exaustor da luz solar direta. - Não aponte lâmpadas de halogénio para o painel do exaustor. - Não cubra o painel de controlo da placa. - Não obstrua o sinal entre a placa e o exaustor (por exemplo, com uma tampa ou uma pega de tacho ou uma panela alta). Observe a figura.

O exaustor apresentado abaixo destina-se apenas a fins ilustrativos.

Outros dispositivos de comando à distância podem bloquear o sinal. Não use esses aparelhos próximos da placa quando Hob²Hood estiver a funcionar.

Exaustores com a função Hob2Hood

Para encontrar toda a gama de exaustores que trabalham com esta função, consulte o site da AEG. Os exaustores AEG que funcionam com esta função têm o símbolo AUTO.

9. MANUTENÇÃO E LIMPEZA

AVISO!

Consulte os capítulos relativos à segurança.

9.1 Informações gerais

• Limpe a placa após cada utilização.
• Utilize sempre o acessório com a base limpa.
• Riscos ou manchas escuras na superfície não afetam o funcionamento da placa.
• Utilize um agente de limpeza especial adequado para a superfície da placa.
• Utilize sempre um raspador recomendado para placas com superfície de vidro. Utilize o raspador apenas como ferramenta adicional para limpar o vidro antes do procedimento de limpeza padrão.

AVISO!

Não utilize facas ou quaisquer outras ferramentas metálicas afiadas para limpar a superfície do vidro.

• Para as guarnições laterais metálicas, utilize apenas um detergente de louça com água morna. Utilize um pano para limpar e secar o friso.

AVISO!

Não utilize leite de limpeza ligeiramente abrasivo, detergentes de polimento, raspadores ou a camada dura de uma esponja para limpar o friso lateral.

• O espaço entre a superfície de vidro e o revestimento lateral pode acumular

sujidade e pequenas partículas de alimentos. Utilize um palito de madeira para limpar o espaço entre a superfície de vidro e o friso lateral.

AVISO!

Não utilize ferramentas metálicas afiadas para limpar a folga, pois podem alargar a folga e danificar o friso lateral ou a superfície de vidro.

9.2 Limpar a placa

• Remova imediatamente: plástico derretido, folha de plástico, sal, açúcar e alimentos com açúcar, caso contrário a

sujidade pode danificar a placa. Tenha cuidado para evitar queimaduras. Utilize um raspador especial sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.

• Retire quando a placa estiver suficientemente fria: manchas de calcário, água ou gordura, descolorações nas partes metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.
• Remova a descoloração nas partes metálicas brilhantes: utilize uma solução de água com vinagre e limpe a superfície de vidro com um pano.

10. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

10.1 O que fazer se...

Problema Causa possível Solutação
Não consague ativar ou utilizes a plac.	A placá não está ligada à corrente eletrica ou não está corretoamente ligada.	Verifique se a placá está corretoamente ligada à corrente eletrica.
O fusível está fundido. Certificque-se de que o fusível é a cau-		sa da anomalia. Se o fusível se funir diversas vezes, contacte um eletricista qualificado.
Não configurou a definição de aque-cimento durante 60 segundos.		Ative novamente a placá e define a definição de aquecimento em menos de 60 segundos.
Tocou em 2 ou mais Campos do sensor em simultâneo.		Toque em apenas um campo do sen-sor.
Pausa funciona. Consulte "Pausa".
Háágua ou manchas de gordura no pailen de comandos.		Limpe o pailen de comandos.
Pode ouvir um som constante. A ligação eletrica não está correta. Deslfigure a placá da corrente eletrica. Peça a um eletricista qualificado que verifique a instalação.
Não consigue selecionar a defini- ção de aquecimento máximo para uma das zones de confesa.	As outras zones consomem o maior de potência disponible.	Reduza a definição de aquecimento das outras zones de cozedura ligadas à mesma fase. Consulte “Gestão de potência”.
É emitido um sinal acústico e a placá desativa-se. É emitido um sinal acústico quando a placá é desativada.	Colocou alguma coisa sobre um ou mais Campos do sensor.	Retire o的对象o dos Campos do sensor.
A placá desativa-se. Colocou alguma coisa sobre o cam- po do sensor ①		Retire o的对象o do Campo do sensor.
O indicator de calor residual não acende.	A zona não está quente porque foi ativada apenas por pouco tempo ou o sensor está danificado.	Se a zona tiver functionado durante tempo suficiente para fazer quente, fale com um Centro de Assistência Tecnica Autorizada.
Está a utilizes um recipientepessoamento muito alto que bloqueia ou sinal.		Utilize um recipientepessoamento mais pouco, mude a zona de cozedura ou opere o exaustor manualmente.
Opainel de comandos fica quen-te ao toque.	O tacho é demasiado grande ou es-tá demasiado proximity do painel de comandos.	Coloque tachos grandes numa das zo- nas de aquecimento de trás, se possi- vel.
Nāo há som quando taça nos Campos do sensor do painel.	Os sons estao desativados. Ativar os sons. Consulte "Utilização di- ária".
Oindicator acima do simbolo acende-se.	Dispositivo de segurança para crianças ou Bloquear funciona.	Consulte "Dispositivo de segurança para crianças" e "Bloqueio".
A barra de comandos pesca. Não existe qualier recipientepiece na zona ou a zona não está totalmente coberta.		Coloque o tacho na zona para que cu- bra totalmente a zona de cozedura.
O tacho não é adequado. Utilize tachos adequados paraplaces		de indução. Consulte "Suggestoes e di- cas".
Diàmetro da base do tacho é de-masiado muito para a zona.		Utilize um tacho com as dimensoes corretas. Consulte os "Dados tecnicos".
Faprecem simultanea-mente.	A potência é demasiado baixa devi-do a um tacho inadequado ou vazio.	Utilize o tipo adequado de tacho. Cons- sulte "Suggestoes e dicas" e "Dados tecnicos". Não ative qualier zona com um reci- piente vazio.
Faprecem simultanea-mente.	O recipientepiece está vazio ou contentem algo um liquido que não sejaágua, por exemplo, óeo.	Evite utilizes a função com liquidos que não sejamágua.
F e aparecem simultanea-mente.	Existe demasiada ou muito poucaágua no recipiente.Ferveu algunos alimentos que nãoágua e batatas. O punto de ebulizaçãofoi movido a tempo e a função Sen-seBoil® não pode functionar devidamente.	Apenas ferver água e batatas com autilização de SenseBoil®. Consulte“Suggestões e dicas”.
Ouve um sinal sonoro, os indica-dores acima deiscam e afunção SenseBoil® não inicia.	Nenhuma das zones de cozedura está pronta para ser usada comSenseBoil®. Existe algum calor resi-dual nas zones de cozedura quepretende escolher ou ainda está aserutilizadas.	Termine as suas atividades anterioresde cozedura e escolha uma zona decozedura sem nenhum calor residual.
Ee um número acendem-se.	A placapresenta umerro. Desative a placae ative-a novamenteapós 30 segundos. SeSe ligar no-vamente, deslieve a placadacorreteelétrica. Após 30 segundos, liguea placanovamente. Se o problema con-tinuar, entre em contacto com umCentro de Assistência Técnica Autori-zado.
10.2 Se não consiguiar encontrar umasoluçao...Se não consiguiar encontrar umasoluçaopara o problema,��ceté ou seu fornecedorou um Centro de Assistência TécnicaAutorizzato. Indique os dados da placadecaracteristicas. Certifique-se de queutilizou aplacarretamente. Casoprotário, a	manutençao efetuada pelo Tecnico deAssistência ouleo fornecedor não sera gratuito, mesmo durante o periodo degarantia. As informações relativas ao periodode garantia e aos Centros de AssistênciaTécnica Autorizados encontrar-se no folheto degarantia.

11. DADOS TÉCNICOS

11.1 Placa de classificação

Modelo NII84B10AB PNC 949 598 032 00

Tipo 62D4A01AA 220-240V/400V 2N, 50Hz

Indução 7.35 kW Fabricado em: Alemanha e

11.2 Especificações das zonas de cozedura

Zona de coze-dura	Potência nominal (definição de aquecimento má-xima) [W]	PowerBoost [W] PowerBoost du-RAÇÃO máximo [min]	Diâmetro dos ta-chos [mm]
Dienteiro esquerdo 2300 3200 10 125 - 210
Traseiro esquerdo 2300 3200 10 125 - 210
Dienteira central 1400 2500 4 125 - 145
Traseiro direito 2300 3600 10 205 - 240

A potência das zonas de cozedura pode ser ligeiramente diferente dos dados indicados na tabela. Varia consoante o material e as dimensões do tacho.

Para resultados de confecção ideais, utilize um tacho com diâmetro não superior ao indicado na tabela.

12. EFICIÊNCIA ENERGÉTICA

12.1 Informação do produto

Identificacao do modelo NII84B10AB
Tipo de placac Placa encastrada
Numero de zones de aquecimento 4
Tecnologia de aquecimento Induacao
Diâmetro das zones de aquecimento circulares (Ø) Dianteiro esquerdo		21.0cm
	Traseiro esquerdo	21.0cm
	Dienteira central	14.5cm
	Traseiro direito	24.0cm
Consumo de energia por zona de aquecimento (EC electric cooking)	Dienteiro esquerdo	179.6Wh/kg
	Traseiro esquerdo	189.1Wh/kg
	Dienteira central	180.2Wh/kg
	Traseiro direito	185.2Wh/kg
Consumo de energia da placac (EC electric hob) 183.5Wh/kg

IEC / EN 60350-2 - Aparelhos elétricos domésticos para cozinha - Parte 2: Placas - Métodos para medir o desempenho.

As medições de energia referentes às áreas de aquecimento são identificadas pelas marcações das respetivas zonas de aquecimento.

12.2 Placa economizadora de energia

Pode poupar energia nos cozinhados do dia a dia se seguir as sugestões abaixo.

• Ao aquecer água, utilize apenas a qualidade de que necessita.
• Sempre que possível, coloque tampas nos recipientes.
• Coloque os recipientes diretamente no centro das zonas de confecção.
• Utilize o aquecimento residual para manter os alimentos quentes ou para derretê-los.

13. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentam o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos elétricos e eletrónicos. Não elimine os

aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.
