Produkttype	Induktionskogeplade til indbygning
Mærke	AEG
Model	NII84B10AB
Antal kogezoner	4 induktionszoner
Zonernes dimensioner	Forrest venstre: Ø 21,0 cm; Bagest venstre: Ø 21,0 cm; Forreste midte: Ø 14,5 cm; Bagest højre: Ø 24,0 cm
Elektrisk tilslutning	220-240 V / 400 V 2N, 50 Hz
Maksimal samlet effekt	7,35 kW (7350 W)
PowerBoost pr. zone	Forrest venstre: 3200 W; Bagest venstre: 3200 W; Forreste midte: 2500 W; Bagest højre: 3600 W
Vigtigste funktioner	PowerBoost, SenseBoil®, Bridge, Hob²Hood, Timer, Pause, Lås, Automatisk slukning
Betjeningstype	Touchknapper med skyder
Display	Digitalt display til timer og niveauer
Restvarmeindikator	OptiHeat Control (3 niveauer: tilberedning, hold varm, restvarme)
Grydedetektion	Ja, automatisk med slukning hvis ingen gryde
Børnesikring	Ja, låsning af betjeningspanel
Overflademateriale	Glaskeramik
Vedligeholdelse og rengøring	Rengøring efter hver brug med blød klud og mildt rengøringsmiddel; skraber til genstridige pletter
Reservedele	Originale reservedele tilgængelige via service
Reparationsmuligheder	Autoriseret AEG service
Generelle oplysninger	Brugsanvisning inkluderet; fremstillet i Tyskland

Ofte stillede spørgsmål - NII84B10AB AEG

Hvordan aktiverer jeg kogepladen?

Hold ①-tasten nede i cirka 3 sekunder for at tænde apparatet. Vælg derefter kogetrinnet på skyderen.

Hvad gør jeg, hvis displayet blinker, og zonen ikke varmer?

Det betyder, at der ikke registreres en egnet gryde, eller at gryden ikke dækker hele zonen. Placer en induktionskompatibel gryde (magnetisk bund), og sørg for, at den dækker hele zonen.

Hvad er PowerBoost-funktionen, og hvordan aktiverer jeg den?

PowerBoost øger midlertidigt effekten på en zone for at opvarme meget hurtigt (f.eks. til at koge vand). Tryk på P-tasten (10) på den ønskede zone. Funktionen deaktiveres automatisk efter et par minutter.

Hvordan aktiverer jeg børnesikringen?

Sluk kogepladen, tryk derefter på ①-tasten uden at indstille et trin. Hold □-tasten (11) nede i 3 sekunder, indtil lampen over den tændes. Låsen forbliver aktiv, selv efter slukning.

Hvad betyder OptiHeat Control-indikatoren?

Indikatorerne viser restvarme: É (fortsæt tilberedning), / (hold varm), Z (restvarme). Så længe en indikator er tændt, er overfladen stadig varm: risiko for forbrænding.

Hvordan rengør jeg genstridige pletter på glaskeramik?

Brug en speciel skraber til glaskeramik til at fjerne brændte rester (plastik, sukker). Hold bladet skråt og træk det hen over overfladen. Rengør derefter med en blød klud og et ikke-slibende rengøringsmiddel. Brug aldrig damprenser.

Kogepladen slukker automatisk: hvorfor?

Flere mulige årsager: 1) Du har ikke indstillet et trin inden for 60 sekunder. 2) En genstand eller væske har været på betjeningspanelet i mere end 10 sekunder. 3) En zone har varmet for længe uden indstilling. Automatisk slukning er en sikkerhedsfunktion.

Kan jeg bruge gryder af kobber eller glas?

Nej, gryderne skal have en magnetisk bund (stål, støbejern, emalje, egnet rustfrit stål). Aluminium, kobber, glas og keramik fungerer ikke på en induktionskogeplade.

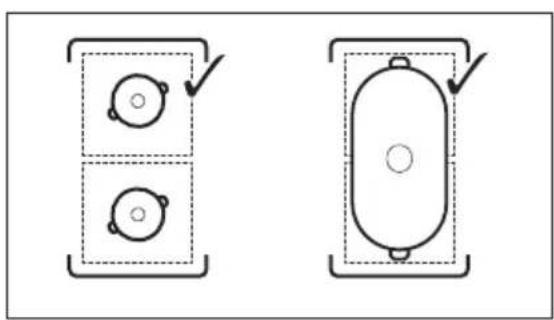

Hvordan fungerer Bridge-funktionen?

Bridge-funktionen kobler de to venstre zoner sammen for at skabe en stor kogeoverflade. Placer en stor pande eller rektangulært fad over de to zoner. Tryk på ■-tasten (7) for at aktivere. Effektindstillingen foretages på én enkelt betjening.

Hvad gør jeg, hvis der vises en fejlkode (f.eks. E + tal)?

Sluk kogepladen, vent 30 sekunder, og tænd den igen. Hvis koden fortsætter, tag stikket ud i 30 sekunder og sæt det i igen. Hvis problemet fortsætter, kontakt AEG service.

BRUGSANVISNING NII84B10AB AEG

Tak, fordi du valgte dette AEG-produkt. Vi har skabt det for at give dig upåklagelig ydeevne i mange år med innovative teknologier, som gør livet lettere - funktioner, som du måske ikke finder på almindelige apparater. Brug et par minutter på at læse mere - så du kan få det bedste ud af det.

Besøg vores hjemmeside for at:

Få rådgivning, brochurer, fejlfinding, service- og reparationsinformation: www.aeg.com/support

Registrer dit produkt for at få bedre service: www.registeraeg.com

Oplysningerne findes på typeskiltet.

Advarsel/forsigtig-sikkerhedsanvisninger

Generelle oplysninger og råd

Miljøoplysninger

Ret til ændringer uden varsel forbeholdes.

INDHOLDSFORTEGNELSE

1. OM SIKKERHED 48
2. SIKKERHEDSANVISNINGER 51
3. INSTALLATION 53 4. PRODUKTBESKRIVELSE 55
4. FØR BRUG FØRSTE GANG 56 6. DAGLIG BRUG 56
5. EKSTRAFUNKTIONER 60 8. RÅD OG TIP 62
6. VEDLIGEHOLDELSE OG RENGØRING 65
7. FEJLFINDING 65
8. TEKNISKE DATA 67
9. ENERGIEFFEKTIV 68 13. MILJØHENSYN 69

1. OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

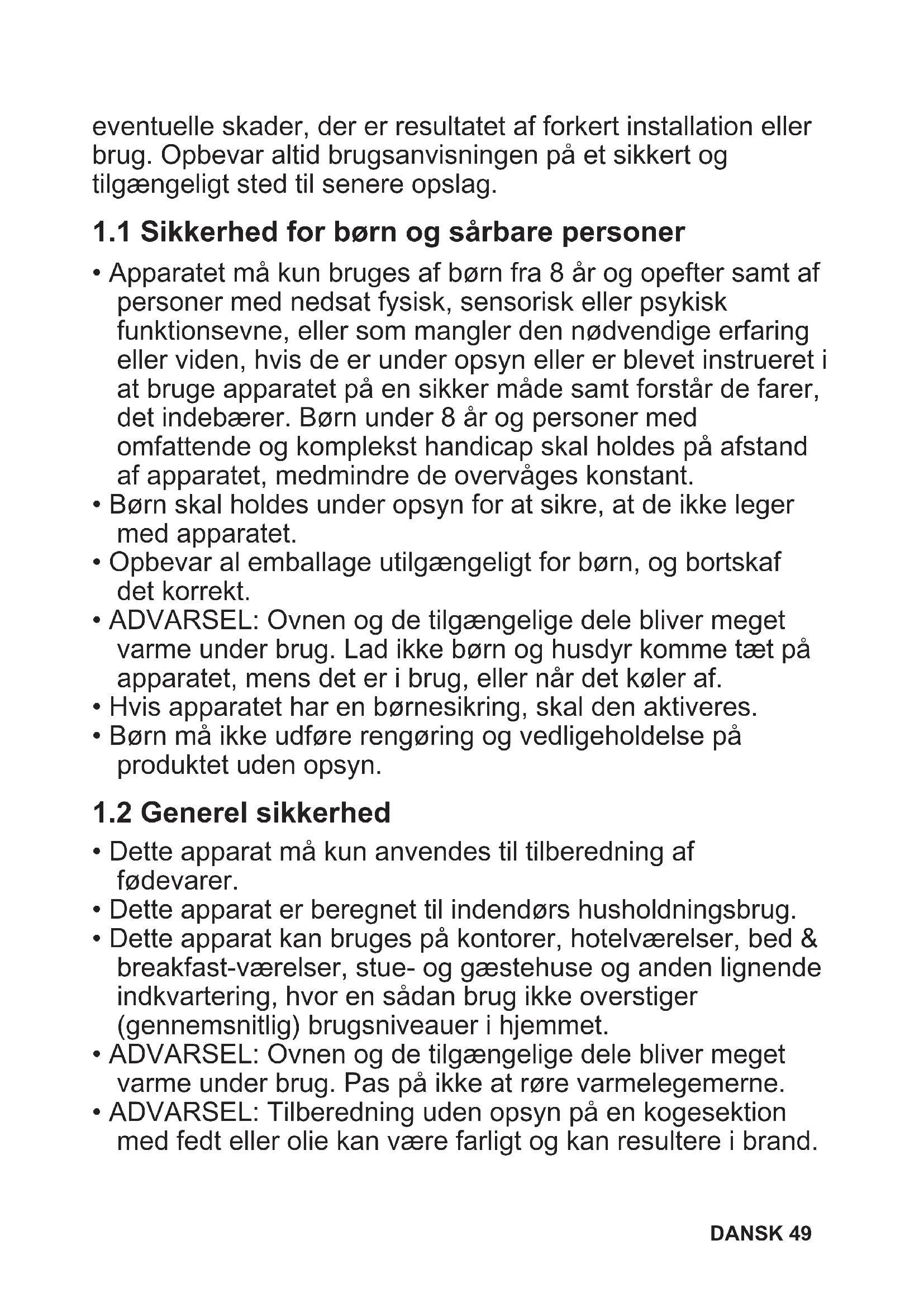

1.1 Sikkerhed for børn og sårbare personer

• Apparatet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de farer, det indebærer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.
• Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.
• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Lad ikke børn og husdyr komme tæt på apparatet, mens det er i brug, eller når det køler af.
• Hvis apparatet har en børnesikring, skal den aktiveres.
• Børn må ikke udføre rengøring og vedligeholdelse uden opsyn.

1.2 Generel sikkerhed

• Dette apparat må kun anvendes til tilberedning af fødevarer.
• Dette apparat er beregnet til indendørs husholdningsbrug.
• Dette apparat kan bruges på kontorer, hotelværelser, bed & breakfast-værelser, stue- og gæstehuse og anden lignende indkvartering, hvor en sådan brug ikke overstiger (gennemsnitlige) brugsniveauer i hjemmet.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.
• ADVARSEL: Tilberedning uden opsyn på en kogesektion med fedt eller olie kan være farligt og kan resultere i brand.
• Røg er et tegn på overophedning. Brug aldrig vand til at slukke madlavningsbranden. Sluk for apparatet, og dæk flammer med f.eks. et brandtæppe eller et låg.
• ADVARSEL: Apparatet må ikke forsynes gennem en ekstern kontaktanordning, som f.eks. en timer, eller være sluttet til et kredsløb, der regelmæssigt tændes og slukkes af et forsyningsværk.
• FORSIGTIG: Tilberedningsprocessen skal overvåges (selv de automatiske tilberedningsfunktioner). En kortvarig tilberedning skal overvåges kontinuerligt.
• ADVARSEL: Fare for brand: Opbevar ikke genstande på overfladerne på kogepladen.
• Læg ikke metalgenstande som knive, gafler, skeer og grydelåg på overfladen af kogepladen, da den kan blive meget varm.
• Brug/DD: Apparatet, inden det moneres i den indbyggede struktur.
• Brug/DDamprenser til at rengøre apparatet.
• Efter brug skal der slukkes for kogepladen med funktionsvælgeren - stol ikke på gryderegistreringen.
• Hvis glaskeramikken/glasoverfladen er revnet, skal du slukke for apparatet og afbryde det fra strømnettet. Hvis apparatet er tilsluttet til ledningsnettet direkte ved hjælp af en samledåse, skal du fjerne sikringen for at afbryde apparatet fra strømforsyningen. Kontakt i begge tilfælde det autoriserede servicecenter.
• Hvis strømledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, det autoriserede servicecenter eller en tekniker med tilsvarende kvalifikationer.
• ADVARSEL: Brug kun kogesektionssikringer udformet af producenten af madlavningsapparatet, eller som er angivet af producenten af apparatet i brugsanvisningen som velegnede til brug, eller kogesektionssikringer indbygget i apparatet. Brug af upassende sikringer kan medføre uheld.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres og tilsluttes af en sagkyndig.

ADVARSEL!

Risiko for personskade eller beskadigelse af apparatet.

Fjern al emballagen. - Undlad at installere eller bruge et beskadiget apparat. Følg installationsvejledningen, der følger med apparatet. - Mindsteafstanden til andre apparater og enheder skal overholdes. Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj. - Forsegl snitfladerne med et tætningsmiddel for at forhindre fugt i at forårsage ekspansion. - Beskyt apparatets bund mod damp og fugt. - Montér ikke apparatet ved siden af en dør eller under et vindue. Dette for at undgå, at der falder varmt kogegrej ned fra apparatet, når døren eller vinduet åbnes. - Hvert apparat har køleblæsere i bunden. - Hvis apparatet installeres over en skuffe:

• Opbevar ikke små stykker eller ark papir, som kan blive suget ind, da de kan ødelægge køleblæserne eller skade kølesystemet.
• Hold en afstand på mindst 2 cm mellem hvidevarens bund og dele, som opbevares i skuffen.

Fjern eventuelle separationspaneler, som er monteret i skabet under apparatet.

2.2 El-forbindelse

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alt elektrisk skal tilsluttes af en kvalificeret elektriker. Apparatet skal jordes.
• Inden hårde hvidevarer serviceres, skal du sørge for, at de er koblet fra strømforsyningen.
• Sørg for, at parametre på typeskiltet er kompatible med nettilslutningens elektriske mærkeværdier.
• Sørg for, at hvidevaren er installeret korrekt. En løs eller forkert netledning eller stik (hvis relevant) kan gøre terminalen for varm.
• Brug den korrekte netledning.
• Netledningerne må ikke være viklet sammen.
• Sørg for, at der er installeret stødbeskyttelse.
• Kablet skal forsynes med trækaflastning.
• Sørg for, at strømkablet eller stikket (hvis relevant) ikke får kontakt med den varme hårde hvidevare eller varmt kogegrej, når du tilslutter hvidevaren til en kontakt i nærheden.
• Brug ikke multistikadaptere og forlængerledninger.
• Sørg for ikke at beskadige netstikket (hvis relevant) eller strømkablet. Kontakt vores autoriserede servicecenter eller en elektriker, hvis en beskadiget ledning skal udskiftes.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.
• Hvis E3-koden vises på skærmen, skal du straks frakoble kogepladen og kontrollere, om den elektriske forbindelse og netspændingen er korrekt.

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød.

• Apparatets specifikationer må ikke ændres. Fjern al emballage, mærkning og beskyttelsesfilm (hvis relevant) inden første brug.
• Sørg for, at ventilationsåbningerne ikke er blokerede.
• Lad ikke apparatet være uden opsyn under drift.
• Sæt kogesektionen til "slukket" hver gang efter brug.
• Læg ikke bestik eller grydelåg på kogezonerne. De kan blive meget varme.
• Betjen ikke apparatet med våde hænder, eller når det har kontakt med vand.
• Brug ikke apparatet som arbejds- eller frasætningsplads.
• Hvis overfladen på apparatet er revnet, skal du øjeblikkeligt afbryde apparatet fra strømforsyningen. Dette for at forhindre elektrisk stød.
• Brugere med en pacemaker skal holde en afstand på mindst 30 cm fra induktionskogezonerne, når apparatet er i drift.
• Når du anbringer mad i varm olie, kan det sprøjte.
• Brug ikke aluminiumsfolie eller andre materialer mellem kogesektionen og kogegrejet, medmindre andet er angivet af producenten af dette produkt.
• Brug kun tilbehør, der anbefales til dette produkt af producenten.

ADVARSEL!

Risiko for brand og eksplosion.

Fedtstoffer og olie kan frigive brændbare dampe, når de opvarmes. Hold flammer eller opvarmede genstande væk fra fedtstoffer og olie, når du tilbereder mad med dem.

• De dampe, som meget varm olie udsender, kan forårsage selvantændelse.
• Brugt olie, der kan indeholde madrester, kan forårsage brand ved en lavere temperatur end olie, der bruges første gang.
• Læg ikke brændbare produkter eller genstande, der er våde med brændbare produkter, i nærheden af apparatet.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Stil ikke varmt kogegrej på betjeningspanelet.
• Læg ikke et varmt grydelåg på kogesektionens glasoverflade. Lad ikke kogegrejet koge tørt.
• Pas på, at der ikke falder genstande eller kogegrej ned på kogepladen. Overfladen kan blive beskadiget.
• Tænd ikke for kogezonerne med tomt kogegrej eller uden kogegrej. Kogegrej af støbejern eller med en beskadiget bund kan forårsage ridser på glasset eller glaskeramikken. Løft altid disse genstande op, når du skal flytte dem på kogesektionen.

• Rengør produktet jævnligt for at forhindre forringelse af overfladematerialet.
• Sluk for produktet, og lad det køle af inden rengøring.
• Brug ikke vandspray. (20mg)
• Rengør produktet med en fugtig, blød klud. Brug kun neutral rengøringsmiddel. Brug ikke slibende produkter, skuresvampe, opløsningsmidler eller metalgenstande, medmindre andet er angivet.

2.5 Service

• Kontakt det autoriserede servicecenter for at få repareret apparatet. Brug kun originale reservedele.
• Vedrørende lamperne i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom

temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.

2.6 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Kontakt din lokale kommune for at få oplysninger om, hvordan produktet bortskaffes på en korrekt måde.
• Tag stikket ud af kontakten.
• Klip netledningen af tæt ved apparatet og bortskaf den.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

3.1 Inden installationen

Notér følgende oplysninger fra typeskiltet, før du installerer kogesektionen: Typeskiltet sidder i bunden af kogesektionen.

Serienummer

3.2 Indbygningskogesektioner

Brug først indbygningskogesektionerne, når kogesektionen er samlet i de korrekte indbygningsenheder og bordplader, der opfylder kravene.

3.3 Tilslutningskabel

Kogesektionen leveres med tilslutningskabel. For at udskifte det beskadigede strømkabel skal du bruge kabeltypen: H05V2V2-F, der kan modstå en temperatur på 90 °C eller højere. En enkelt ledning skal have et minimalt tværsnit i overensstemmelse med nedenstående tabel. Tal med dit lokale servicecenter. Tilslutningskablet må kun udskiftes af en kvalificeret elektriker.

ADVARSEL!

Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.

FORSIGTIG!

Forbindelser via kontaktstik er forbudt.

FORSIGTIG!

Undlad at bore eller lodde ledningsenderne. Det er forbudt.

FORSIGTIG!

Undlad at tilslutte kablet uden kabelendehætte.

Enfaset forbindelse

1. Fjern hætten fra sorte, brune og blå ledninger.
2. Fjern en del af isoleringen af de brune, sorte og blå kabelender.
3. Forbind enderne af sorte og brune kabler.
4. Sæt en ny hætte på enden af den delte ledning (specialværktøj påkrævet).
5. Forbind enderne af to blå kabler.
6. Sæt en ny hætte på enden af den delte ledning (specialværktøj påkrævet).

1. Fjern hætten fra de blå ledninger.
2. Fjern en del af isoleringen af de blå kabelender.
3. Forbind enderne af to blå kabler.
4. Sæt en ny hætte på enden af den delte ledning (specialværktøj påkrævet).

NL 220 - 240 V~ To-faset forbindelse:400 V2N~ Enfaset forbindelse: 220 - 240 V~
5x1,5 mm² 5x1,5 mm² aller 4x2,5 mm² 5x1,5 mm² aller 3x4 mm²
½ Grøn - gul Grøn - gul Grøn - gul	½
N Blå og blå N Blå og blå N Blå og blå
L1 Sort L1 Sort L Sort og brun
L2 Brun L2 Brun

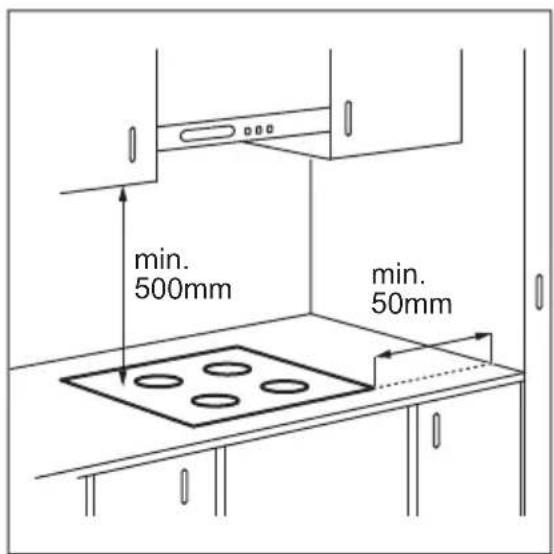

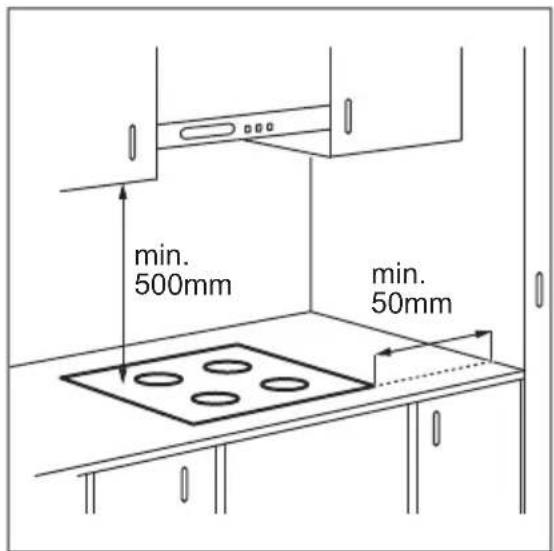

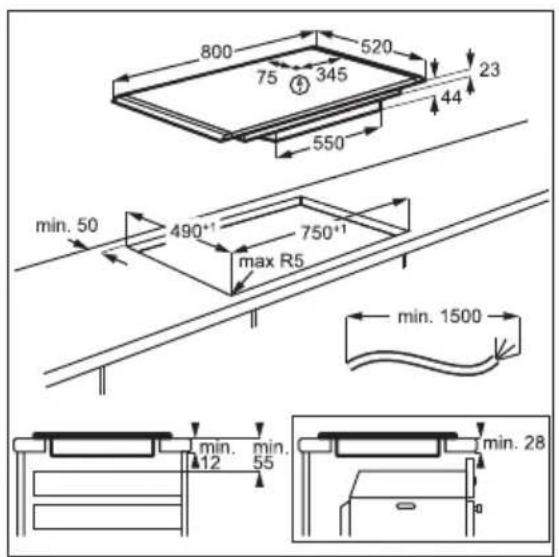

3.4 Montering

Hvis du installerer kogepladen under en emhætte, bedes du se installationsinstruktionerne til emhætten for den minimale afstand mellem apparaterne.

Hvis apparatet installeres over en skuffe, kan kogepladens ventilation opvarme de genstande, der ligger i skuffen, under madlavningsprocessen.

Find videovejledningen "Sådan installerer du din AEG induktionskogesektion - Topplade" ved at skrive det fulde navn, der er angivet på nedenstående grafik.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4. PRODUKTBESKRIVELSE

4.1 Oversigt over kogepladens overflade

1 Induktionskogezone 2 Betjeningspanel

Få detaljerede oplysninger om kogezonernes størrelser i "Tekniske data".

4.2 Indretning af betjeningspanel

Brug sensorfelterne til at betjene apparatet. Display, kontrollamper og signaler viser de funktioner, der er i brug.

	Sens- orfelt	Funktion Beskrivelse
1	①	Tænd / Sluk Tænder / slukker for hvidevaren.
2	||	Pause Aktiverer / deaktiverer Funktionen.
3	◎	Timer Angiver Funktionen.
4	+/-	- Øger aller mindsker tiden.
5	- Timerdisplay Viser tiden i minutter.
6	◎	SenseBoil® SenseBoil®. Automatisk justering af vandtemperaturen, Sara den ikke koger over,ningen發揮kontet.
7	◎	Bridge Aktiverer / deaktiverer Funktionen.
8	AUTO	Hob2Hood Aktiverer/deaktiverer Funktionens manuelle tilstand.
9	- Betjeningspanel Indstilling af et varmetrin.
10	P	PowerBoost Aktiverer Funktionen.
11	Lås / Bønnesikring Låser / laser op for betjeningspanelet.

4.3 Displaylamper

Kontrollampe Beskrivelse
E + ciffer	Der er en funktionsfejl.
E / E	OptiHeat Control (3-trins restvarmeindikator): fortset madlavning/hold varm/restvarme.

5. FØR FØRSTE BRUG

ADVARSEL! Se kapitlerne om sikkerhed.

5.1 Effektbegrænsning

Effektbegrænsning definerer, hvor meget strøm kogepladen bruger i alt, inden for rammerne af husets installationssikringer.

Kogesektionen er som standard indstillet til sit højest mulige effektniveau.

Sådan reduceres eller øges effektniveauet:

1. Gå ind i menuen: Tryk på, og hold den nede i 3 sekunder. Tryk derefter på, og hold den nede.
2. Tryk på den forreste timer, indtil P vises.
3. Tryk på den forreste timer for at indstille effektniveauet.

6. DAGLIG BRUG

ADVARSEL! Se kapitlerne om sikkerhed.

1. Tryk på for at afslutte. Effektniveauer

Se kapitlet "Tekniske data".

FORSIGTIG!

Sørg for, at den valgte effekt passer til husholdningens installationssikringer.

P73—7.350W P15—1.500W P20—2.000W P25—2.500W P30—3.000W P35—3.500W P40—4.000W P45—4.500W P50—5.000W P60—6.000W

6.1 Aktivering og deaktivering

Tryk og hold på for at tænde eller slukke for kogesektionen.

6.2 Gryderegistrering

Denne funktion angiver tilstedeværelsen af kogegrej på kogepladen og deaktiverer kogesektionerne, hvis der ikke registreres kogegrej under madlavning.

Hvis du stiller kogegrej på en kogesektion, inden du vælger et varmetrin, vises indikatoren over 0 på kontrolpanelet.

Hvis du fjerner kogegrej fra en aktiveret kogesektion og sætter det midlertidigt til side, begynder kontrollamperne over det tilsvarende kontrolpanel at blinke. Hvis du ikke sætter kogegrejet tilbage på den aktiverede kogesektion inden 120 sekunder, slukkes kogesektionen automatisk.

For at genoptage tilberedningen skal du sørge for at sætte kogegrejet tilbage på kogezonerne inden for den angivne timeout.

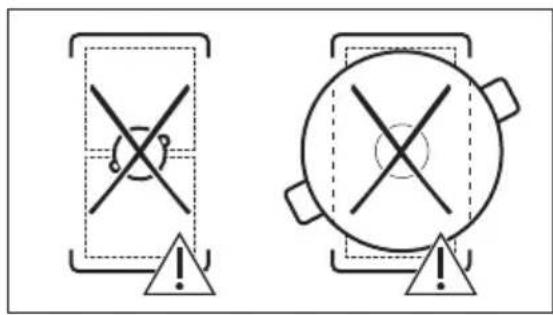

6.3 Brug af kogezonerne

Sæt kogegrejet i midten af den valgte kogezone. Induktionskogezoner tilpasser sig automatisk til størrelsen af kogegrejets bund.

Du kan bruge stort kogegrej placeret på to kogezoner samtidigt med funktionen Bridge. Kogegrejet skal dække midten af begge zoner, men må ikke overskride områdemarkeringen. Hvis kogegrejet er placeret mellem de to midtersektioner, aktiveres Bridge-funktionen ikke.

6.4 Varmeindstillinger

1. Tryk på det ønskede varmetrin på betjeningspanelet. Indikatorerne over kontrolpanelet vises op til det valgte varmetrin.
2. Tryk på 0 for at deaktivere en kogezone.

6.5 PowerBoost

Funktionen tilfører ekstra effekt til induktionszonerne. Funktionen kan aktiveres, så den kun fungerer som induktionszone i et begrænset stykke tid. Når tiden er gået, stilles induktionszonen automatisk tilbage til det højeste varmetrin.

Se kapitlet "Tekniske data".

Sådan aktiveres funktionen for en kogezone: Tryk på P.

Sådan slår du funktionen fra: Skift varmetrinnet.

6.6 OptiHeat Control (3-trins restvarmeindikator)

ADVARSEL!

Induktionskogezoner producerer den varme, der er nødvendig til madlavningen, i bunden af kogekarret.

Glaskeramikken opvarmes af varmen fra kogekarret.

Kontrollamperne tændes, når en kogezone er varm. Kontrollamperne viser niveauet af restvarme for kogezonerne, du bruger:

• fortsæt madlavningen,
• hold varmen,
• restvarme.

Kontrollampen kan også vises:

for de tilstødende kogezoner, selv hvis du ikke bruger dem, - når varmt kogegrej står på en kold kogezone, - når kogepladen er slukket, men kogezonen stadig er varm.

Kontrollampen forsvinder, når kogezonen er kølet af.

6.7 Timer

Nedtællingstimer

Brug denne funktion til at angive, hvor længe en kogezone skal være tændt under en enkelt tilberedning.

Indstil varmetrinnet for den valgte kogesektion, og indstil derefter funktionen.

1. Tryk på 00 vises på timerdisplayet.
2. Tryk på eller for at indstille tiden (00-99 minutter).
3. Tryk på for at starte timeren, eller vent 3 sekunder. Timeren begynder at tælle ned.

For at ændre tiden: Vælg kogesektionen med og tryk på + eller -.

kogesektionen med og tryk på. Resttiden tæller tilbage til 00.

Timeren tæller ned, et signal lyder, og 00 blinker. Kogesektionen deaktiveres. Tryk på et vilkårligt symbol for at stoppe signalet og blinkene.

Minutur

Du kan bruge denne funktion, når kogesektionen er tændt, men kogezonerne kan ikke betjenes. Varmetrinnet viser 00.

1. Tryk på
2. Tryk på + eller - for at indstille timeren. Timeren tæller ned, et signal lyder, og 00 blinker. Tryk på et vilkårligt symbol for at stoppe signalet og blinkene.

Sådan deaktiveres funktionen: Tryk på og. Resttiden tæller tilbage til 00.

6.8 Effektstyring

Hvis flere zoner er aktive, og den brugte effekt overskrider strømbegrænsningen, fordeler denne funktion den tilgængelige effekt mellem alle kogezoner. Kogesektionen styrer varmeindstillingerne for at beskytte sikringerne i huset.

Hvis kogesektionen når grænsen for den maksimalt tilgængelige effekt (se typeskiltet), reduceres effekten af kogezonerne automatisk. - Varmetrinnet for den valgte kogesektion prioriteres altid. Den resterende effekt fordeles mellem de andre kogesektioner i den valgte rækkefølge. - For kogesektioner, der har en reduceret effekt, blinker kontrolpanelet og viser det højest mulige varmetrin. - Vent indtil displayet holder op med at blinke, eller sænk varmetrinnet for den valgte kogezone sidst. Kogezonerne fortsætter med at køre med det reducerede varmetrin. Skift om nødvendigt varmetrin for kogezonerne manuelt.

6.9 SenseBoil®

Funktionen regulerer automatisk vandtemperaturen, så det ikke koger over, når det nær kogepunktet.

i

Er der restvarme (7 / 7) på den kogezone, du ønsker at bruge, lyder et akustisk signal, og funktionen starter ikke.

Funktionen fungerer ikke med non-stick kogegrej.

FORSIGTIG!

Brug ikke funktionen med tomt kogegrej. Efterlad ikke kogepladen uden opsyn, mens funktionen er aktiv.

1. Anbring gryder fyldt med 1-5 liter koldt vand på de tilgængelige kogezoner, hvor du ønsker at starte funktionen. Hvis du kun placerer en gryde på en kogezone, starter funktionen automatisk.
2. Tryk på for at tænde kogepladen.
3. Tryk på for at aktivere funktionen. En blinkende kontrollampe over hver kogezone viser, hvor du kan bruge funktionen.
4. Tryk et vilkårligt sted på skyderen for den valgte kogezone.

Funktionen starter.

Når funktionen starter, tændes kontrollamperne over skyderen, og animationen begynder at køre.

Hvis du ikke sætter en gryde på nogen af kogezonerne inden for fem sekunder, slukkes funktionen automatisk.

Når funktionen når kogepunktet, udsender kogepladen et akustisk signal, og varmetrinnet skifter automatisk til et standardsimreniveau.

Tryk på 0 for at deaktivere funktionen, før kogepunktet er nået.

Tryk på skyderen, og indstil varmetrinnet manuelt for at deaktivere funktionen, når kogepunktet er nået.

Hvis du aktiverer pause eller fjerner gryden, deaktiveres funktionen.

Hvis du indstiller en nedtællingstimer på en af kogezonerne, og den indstillede tid

udløber, før kogepunktet er nået, deaktiveres funktionen automatisk.

Rad og tips:

• Funktionen er bedst egnet til kogning af vand og kogning af kartofler.
• Funktionen fungerer muligvis ikke korrekt med kedler og esseskander til brug på komfur.

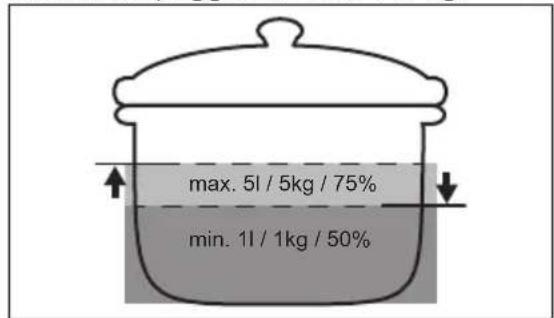

• Fyld mellem halvdelen og tre fjerdedele af gryden med koldt vand, så der er 4 cm til kanten. Brug ikke mindre end 1 liter eller mere end 5 liter vand. Sørg for, at den samlede vægt af vandet (eller vandet og kartoflerne) ligger mellem 1-5 kg.

Du får det bedste resultat ved at koge hele mellemstore kartofler med skræl. Sørg for, at du ikke pakker kartoflerne for tæt. - Under opvarmningsfasen skal du undgå at røre for energisk rundt i andre gryder og samtidige tilberedningsprocesser (såsom stegning eller kogning) på andre kogezoner. - Undgå at skabe eksterne vibrationer (f.eks. ved at bruge en blender eller placere en mobiltelefon ved siden af kogepladen), når funktionen kører. - Afhængigt af typen af madvarer og kogegrej kan du justere varmetrinnet, når kogepunktet er nået. - Tilsæt salt, når kogepunktet er nået. - Brug et låg for at spare på energien.

6.10 Menustruktur

Tabellen viser den grundlæggende menustruktur.

Brugerindstillinger

Symbol Indstilling Mulige tilvalg

For at indtaste brugerindstillinger skal du trykke på og holde den nede i 3 sekunder.

Tryk derefter på og hold den nede. Indstillingerne vises på timeren for kogesektionerne til venstre.

Navigering i menuen: menuen består af indstillingssymbolet og en værdi. Symbolet vises på den bagerste timer, og værdien vises på den forreste timer. For at navigere mellem indstillingerne skal du trykke på den

forreste timer. For at ændre indstillingsværdien skal du trykke på tæller på den forreste timer.

Når lydene er slået fra, kan du stadig høre lyden, når:

du berører ① -timeren når den når nul, - du trykker på et inaktivt symbol.

7. EKSTRAFUNKTIONER

7.1 Automatisk slukning

Funktionen slukker automatisk for kogepladen, hvis:

• alle kogezoner er slået fra,
• du ikke indstiller et varmetrin eller en blæserhastighed efter aktivering af kogepladen,
• du spilder noget, eller lægger noget på betjeningspanelet i mere end 10 sekunder (en gryde / pande, en klud osv.). Der udsendes et signal, og kogepladen slukkes. Fjern genstanden, eller rengør betjeningspanelet.
• Produktet bliver for varmt (f.eks. når en gryde koger tør). Lad kogezonen køle af, før du bruger kogepladen igen. Du behøver ikke deaktivere en kogezone eller ændre varmetrinnet. Kogepladen slukkes efter et stykke tid.

Forholdet mellem varmetrin og tiden efter, at produktet slukkes:

Varmetrin Kogepladen deaktiveres efter

1-2 6 timer

3-4 5 timer

Varmetrin Kogepladen deaktiveres efter

5 4 timer

6-9 1,5 timer

7.2 Pause

Denne funktion indstiller alle kogezoner til det laveste varmetrin.

Når funktionen er i drift, kan låsen bruges.

Alle andre symboler på kontrolpanelet er låst.

Funktionen standser ikke timerfunktionen.

1. Aktiver funktionen ved at trykke på II. Varmetrinnet sænkes til 1.
2. Deaktiver funktionen ved at trykke på II.

Det forrige varmetrin tændes.

7.3 Lås

Betjeningspanelet kan låses, mens kogepladen er i brug. Dette forhindrer en utilsigtet ændring af varmetrinnet.

Indstil først varmetrinnet.

Aktiver funktionen ved at trykke på . Deaktiver funktionen ved at trykke på igen.

Når du slukker for kogepladen, deaktiveres funktionen.

7.4 Børnesikring

Denne funktion forhindrer utilsigtet betjening.

Sådan aktiveres funktionen: Tryk på ①.

Indstil ikke varmetrin. Tryk og hold nede i 3 sekunder, indtil indikatoren over symbolet vises. Sluk for kogesektionen med ①.

i

Når du slukker for kogepladen, er funktionen stadigvæk aktiv. Indikatoren over symbolet er tændt.

Sådan deaktiveres funktionen: Tryk på ①. Indstil ikke et varmetrin. Tryk og hold nede i 3 sekunder, indtil indikatoren over symbolet forsvinder. Sluk for kogesektionen med ①.

Tilberedning med funktionen aktiveret:

Tryk på ① og tryk derefter på ② i 30 sekunder, indtil lampen over symbolet forsvinder. Kogepladen kan betjenes. Når du tænder for kogesektionen med ①, aktiveres funktionen igen.

7.5 Bridge

i

Funktionen virker, når gryden dækker midten af de to zoner. For yderligere oplysninger om korrekt placering af kogegrej henvises til "Brug af kogezoner". Funktionen virker ikke, mens SenseBoil® er i gang.

Funktionen forbinder to kogezoner i venstre side, så de fungerer som en samlet zone.

Vælg først det ønskede varmetrin for den ene af kogezonerne i venstre side.

Sådan aktiveres funktionen: Tryk på ①. Tryk på en af betjeningssensorerne for at indstille eller skifte varmetrin.

Sådan slås funktionen fra: Tryk på kogesektionerne fungerer uafhængigt.

7.6 Hob²Hood

Det er en avanceret automatisk funktion, som forbinder kogesektionen til en særlig emhætte. Både kogesektionen og emhætten har en infrarød signalkommunikator. Blæserens hastighed defineres automatisk på basis af indstilling og temperatur på det varmeste kogegrej på kogesektionen. Du kan også betjene blæseren manuelt fra kogesektionen.

På de fleste emhætter er fjernbetjeningssystemet som standard slået fra. Aktiver det, før du bruger funktionen. Få flere oplysninger i vejledningen til emhætten.

Automatisk betjening af funktionen

For at betjene funktionen skal den automatiske tilstand indstilles til H1-H6. Kogesektionen er oprindeligt indstillet til H5. Emhætten reagerer, når du betjener kogesektionen. Kogesektionen registrerer automatisk kogegrejets temperatur og justerer blæserens hastighed.

Automatiske tilstande

Automata		Kog-ning1)	Steg-ning2)
tisk be-lysning
H0 Fra Frau
H1 Til Frau
H23)	Til Blæserha-stighed 1		Blæserha-stighed 1
H3 Til Frau
		stighed 1
H4 Til Blæserha-stighed 1			Blæserha-stighed 1
H5 Til Blæserha-stighed 1			Blæserha-stighed 2

Automa-

tisk belysning

Kog-ning1)

Steg- ning2)

H6 Til Blæserha-

stighed 2

Blæserha-stighed 3

1) Kogesektionen registrerer kogeprocessen og slår blæserhastigheden til i overensstemmelse med den automatiske tilstand. 2) Kogesektionen registrerer stegeprocessen og slår blæserhastigheden til i overensstemmelse med den automatiske tilstand. 3) Denne tilstand aktiverer blæseren og lyset og afhænger ikke af temperaturen.

Ændring af automatisk tilstand

1. Sluk for kogesektionen.
2. Tryk på i sekunder. Displayet tændes og slukkes.
3. Tryk på B i sekunder.
4. Tryk på ⊙ et par gange, indtil H tændes.
5. Tryk på timeren for at vælge en automatisk tilstand.

i

For at betjene emhætten direkte på emhættepanelet skal du deaktivere den automatiske tilstand af funktionen.

i

Når du afslutter tilberedningen og slukker for kogesektionen, kan emhætteblæseren stadigvæk være tændt i et vist stykke tid. Efter denne tid deaktiverer systemet automatisk blæseren og forhindrer utilsigtet aktivering af blæseren i de næste 30 sekunder.

Manuel betjening af blæserhastigheden

Du kan også betjene funktionen manuelt. Det gøres ved at trykke på , når kogepladen er tændt. Dette deaktiverer den automatiske betjening af funktionen og giver dig mulighed for at ændre blæserhastigheden manuelt. Når du trykker på , hæves blæserhastigheden med et trin. Når du når et intensivt niveau og trykker på igen, indstiller du blæserhastigheden til 0, hvilket deaktiverer emhætteblæseren. Berør for at starte blæseren igen med blæserhastighed.

i

Sluk og tænd igen for kogesektionen for at aktivere funktionens automatiske betjening.

Aktivering af lyset

Du kan indstille kogesektionen til automatisk at tænde lyset, når du aktiverer kogesektionen. Det gøres ved at indstille den automatiske tilstand til H1-H6.

Lyset på emhætten slukkes 2 minutter efter, at kogesektionen er slukket.

8. RÅD OG TIP

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Kogegrej

Da induktionskogezoner har et stærkt elektromagnetisk felt, skabes der hurtigt varme i kogegrejet.

Brug induktionskogezonerne med egnet kogegrej.

For at forhindre overophedning og forbedre zonernes ydeevne skal kogegrejet være så tykt og fladt som muligt. - Sørg for, at pandens bund er ren og tør, inden den placeres på kogepladens overflade. - Pas altid på med ikke at skubbe eller gnide kogegrejet mod glassets eller sidelistens kanter og hjørner, da dette kan knække eller beskadige glasoverfladen.

Kogegrejets materiale

• Korrekt: støbejern, stål, emaljeret jern, rustfrit stål, sandwichbund (med en korrekt mærkning fra producenten).
• Ikke korrekt: aluminium, kobber, messing, glas, keramik, porcelæn.

Kogegrej er egnet til induktionskogeplader, hvis:

• vand hurtigt kommer i kog på en zone, der står på det højeste varmetrin.
• en magnet tiltrækkes af bunden af kogegrejet.

Kogegrejets mål

• Induktionskogezoner tilpasser sig automatisk til størrelsen af kogegrejets bund. Kogezonens effektivitet er relateret til kogegrejets diameter. Kogegrej med en mindre diameter end det minimale modtager kun en del af den effekt, kogezonen skaber.
• Af hensyn til sikkerheden og de optimale madlavningsresultater må der ikke bruges større kogegrej end angivet i "Specifikation af kogezoner". Undgå at stille kogegrejet tæt på betjeningspanelet under tilberedningen. Det kan påvirke

betjeningspanelet eller aktivere kogepladens funktioner ved et uheld.

• små knald: kogegrejet består af forskellige materialer (en sandwichstruktur).
• fløjtende lyd: du bruger en kogezone på et højt varmetrin, og kogegrejet består af flere materialer (en sandwichstruktur).
• brummen: du bruger et højt varmetrin.
• klikken: der opstår elektrisk omskiftning. ·hvislen, summen: blæseren kører.

Lydene er normale og betyder ikke, at der er noget galt.

For at spare energi afbrydes kogezonens varmelegeme, før minuttedet lyder. Forskellen i betjeningstiden afhænger af det indstillede varmetrin og varigheden af tilberedningen.

8.4 Forenklet tilberedningsvejledning

Sammenhængen mellem en zones varmeindstilling og dens strømforbrug er ikke lineær. Når du øger varmetrinnet, er det ikke proportionelt med forøgelsen af kogezonens strømforbrug. Det betyder, at en kogezone på middel varmetrin bruger under halvdelen af dens effekt.

Data i tabellen er kun vejledende.

Varmeindstil- linger	Brug til at: Tid (linger)	Råd (min.)
1 Hold tilberedt mad varm. after be-		Læg låg på kogegrejet.
		hov
1 - 2 Hollandaise sauce, smelt: smør, cho- kolade, husblas.		5 - 25 Rør rundt en gang imellem.
2 Tilbered: luftige omeletter, spejlæg. 10 - 40 Tilbered med låg.

Varmeindstil-inger	Brug til at: Tid	Råd(min.)
2 - 3 Småkogning af ris- og mælkebaserede retter, opvarming af færdigretter.		25 - 50 Tilsæt mindst dobbelt SSE meget væske som ris, rør rundt i mælkebaserede retter halvejs i tilberedningen.
3 - 4 Lav stuvede grøntsager, fisk, kød. 20 - 45 Tilsæt et par spigeskefulde vand. Kon-trollér vandmængden under proces-sen.
4 - 5 Damp kartofler og andre grøntsager. 20 - 60 Dæk bunden af gryden med 1-2 cm vand. Kontrollér vandniveauaut under processen. Lad låget sidde på gryden.
4 - 5 Tilbered større mængder mad, sam-menkogte retter og supper.		60 - 150 Op til 3 I væske plus ingredienser.
6 - 7 Let stegning: schnitzler, cordon bleu (kalvekød), koteletter, frikadeller, pól-ser, lever, opbagte saucer, æg, pande-kager, æbleskiver.		after be-hov	Vend after behov.
7 - 8 Kraftig stegning, brasede kartofler, tourneds, steaks.		5 - 15 Vend after behov.
9 Kogning af vend, pasta, bruning af kød (gullasch, grydesteg), friturekogning af pommes fri-tes.
P	Kog store mængder vend. PowerBoost er aktiveret.

8.5 Råd og tips til Hob²Hood

• Beskyt emhættepanelet mod direkte sollys.
• Undgå at rette halogenlys mod emhættepanelet.
• Tildæk kogepladens betjeningspanel.
• Afbryd signalet mellem kogesektionen og emhætten (f.eks. med hånden, et håndtag til kogegrejet eller en høj gryde). Se billedet.

Emhætten, der er vist herunder, er kun til illustrationsformål.

Andre fjernbetjente apparater kan blokere signalet. Brug ikke sådanne apparater i nærheden af kogesektionen, mens Hob²Hood er tændt.

Emhætter med Hob²Hood-funktion

For at få det fulde sortiment af emhætter, der fungerer med denne funktion, kan du se

9. VEDLIGEHOLDELSE OG RENGØRING

ADVARSEL!

Se kapitlerne om sikkerhed.

9.1 Generelle oplysninger

• Rengør kogepladen efter hver brug.
• Brug altid kogegrej med en ren bund.
• Ridser eller mørke pletter på overfladen har ingen betydning for, hvordan kogepladen fungerer.
• Brug et specielt rengøringsmiddel til overfladen på kogepladen.
• Brug altid en skraber, der anbefales til kogeplader med glasoverflade. Brug kun skraberen som et ekstra værktøj til rengøring af glasset efter standardrengøringsproceduren.

ADVARSEL!

Brug ikke knive eller andre skarpe metalredskaber til at rengøre glasoverfladen.

• Til metalsiden må der kun bruges et opvaskemiddel med varmt vand. Brug en klud til at rengøre og aftørre siden med.

ADVARSEL!

Brug ikke et mildt slibende rengøringsmiddel, midler til polering, skrabere eller den hårde side af en svamp til at rengøre siden med.

Der kan samle sig snavs og små madpartikler i mellemrummet mellem glasoverfladen og siden. Brug en trætandstik til at rense mellemrummet mellem glasoverfladen og siden.

ADVARSEL!

Brug ikke skarpe metalredskaber til at rengøre mellemrummet, da det kan udvide mellemrummet og beskadige siden eller glasoverfladen.

9.2 Rengøring af

Fjern straks: smeltet plastik, plastfolie, salt, sukker og mad med sukker, da det ellers kan beskadige kogesektionen. Vær forsigtig og undgå forbrændinger. Brug en speciel kogepladeskraber på glasoverfladen i en spids vinkel og bevæg bladet hen over overfladen. Fjern når kogesektionen er tilstrækkeligt afkølet: kalkringe, vandringe, fedtpletter, metallisk misfarvning. Rengør kogesektionen med en fugtig klud og et ikke-slibende opvaskemiddel. Tør kogesektionen af med en blød klud efter rengøring. Fjern skinnende metallisk misfarvning: Brug en opløsning af vand med eddike og rengør glasoverfladen med en klud.

10. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

10.1 Hvad gør jeg, hvis ...

Problem Mulig Årsag Afhjælpning
Kogesektionen kan/DDke tændesEller betjenes.	Kogesektionen er/DDke tilsluttet lys-nettet,ller også er den tilsluttet forkert.	Kontroller, om kogesektionen er tilslut-tet korrekt til lysnettet.
Sikringen er sprungget. Kontroller, om sikringen er ársagen til		fejlen. Kontakt en kvalificeret elektriker, hisikringen springer flere gange i træk.
Du indstillede/DDke varmen i 60 se-kunder.		Tænd for kogesektionen igen, og ind-stil varmetrinnet på under 60 sekund-der.
Du har rørt ved to ellr flere sensor-felter samtidigt.		Berør kun et sensorfelt.
Pause er tændt. Se "Pause".
Der er vand eller fedtdænk på betje-ningspanelet.		Rengør betjeningspanelet.
Du kan høre en konstant biplyd. Den elektriske tilslutning er forkert. Kobl		kogesektionen fra lysnettet. Bed en autoriseret elektriker om at kontrol-lere installationen.
Du kan/DDke det maksima-le varmetrin for en af kogezoner-ne.	De andre zoner forbruger den mak-simalt tilgængelige strøm.Din kogesektion virker korrekt.	Reducer varmetrinnet for de andere ko-gezoner, der er tilsluttet til den samme fase. Se under "Effektstyring".
Der udsendes et lydsignal, og ko-gesektionen slukkes.Der udsendes et lydsignal, närkogesektionen slukkes.	Du har lagt noget på etEller flere sensorfelter.	Fjern genstanden fra sensorfelterne.
Kogesektionen slukkes. Du har lagt noget på sensorfeltet①.		Fjern genstanden fra sensorfeltet.
Restvarmeindikator tænder/DDke. Kogezonen er/DDke varm, fordi den kun har væraret.ddt i kort tid, ellergås er sensoren beskadiget.		Kontakt et autoriseret servicecenter, hisizonen har væraret i drift tilstrække-ligt længe til at ∀ere varm.
Du bruger en meget hij gryde, somblokerer for signalet.		Brug en mindre gryde, skift kogezone,eller betjen emhætten manuelt.
Betjeningspanelet bliver megetvarmt at røre ved.	Kogegrejet er for stort, ellr du an-bringer det for tæt på betjeningspa-nelet.	Sæt om muligt stort kogegrej på de ba-geste kogezoner.
Der afgives ingen lyd,;narr dertrykkes på tasterne.	Lydene er slæt fra. Aktivering af lydene. Se "Daglig brug".
Kontrollampen over symbolet lyser.	Børnesikring ellr Lås er tændt. Se "Børnesikring" og "Lås".
Kontrolpanelet blinker. Der er/DDke noget kogegrej på zo-nen, ellr zonen er/DDkket.		Stil kogegrej på zonen, sä kogezonen daekkes helt.
Der er brugt forkert kogegrej. Brug kogegrej, der er egnet til indukti-onskogeplader. Se "Råd og tips".
Diameteren på kogegrejets bund er for lille for zone.		Brug kogegrej med korrekt størrelse. Se under "Tekniske data".
F og Vises samtidigt.	For lidt effekt på grund af ustabilt ko-gegrej eller tom gryde.	Brug den passende type kogegrej. Se kapitlet "Råd og tips" og "Tekniske da-ta". Dumökke aktivere en zone med en tom gryde.
F og Vises samtidigt.	Gryden er tom eller indeholder lidt væske, som ikke er vend, f.eks. olie.	Undgå at bruge Funktionen med andre væsker end vend.
F og Vises samtidigt.	Der er for meget eller for lidt vend i gryden. Du koger noget andet end vend og kartofler. Kogepunktet erændret og SenseBoil® virker ikke.	Kog kun vend og kartofler med brug af SenseBoil®. Se "Råd og tips".
Du hører et bip og indikatorerne over flinker og SenseBoil® starter ikke.	Ingen af kogezonerne er klar til brug med SenseBoil®. Der er restvarme på de kogezoner, du ønsker at ∀e-ge, eller de fortsat er i brug.	Afl shut dine tidligere madlavningsaktivi-teter, og ∀e-olg en ledig kogezone uden restvarme.
E og et tal lyser.	Der er en fejl i kogesektionen. Sluk for kogesektionen, og tænd den信息公开fter 30 sekunder. Hvis fæn-desigen, skal kogesektionen afbrydes fra elforsyningen. Tilslut kogesektionenigen after 30 sekunder. Tal med et autoriseret servicecenter, hvis proble-met fortsætter.
10.2 Hvis du ikke kan IPOse problemet ...		kogesektionen korrekt. Hvis fejlen skyldes forkert betjening, er et teknikeresøg ikke gratis, Heller/DDi i garantiperioden. Oplysninger om garantiperiode og autoriserede servicecentre fremgår af garantihæftet.
Kontakt din forhandler eller et autoriseret servicecenter, hvis du ikke selv kan IPOse problemet. Oplys specifikationerne på typeskiltet. Kontrollér, at du har betjent

11. TEKNISKE DATA

11.1 Typeskilt

Model NII84B10AB PNC 949 598 032 00

Type 62 D4A 01 AA 220 - 240 V / 400 V 2N, 50 Hz

Induktion 7.35 kW Fremstillet i: Tyskland

Serienr. 7.35 kW

AEG

C∈

11.2 Specification for kogezoner

Kogezone Nominal effekt(maks. varmetrin)[W]	PowerBoost [W]	PowerBoostmaksimal varig-hed [min]	Kogegrejets dia-meter [mm]
Forreste venstre 2300 3200 10 125 - 210
Bageste venstre 2300 3200 10 125 - 210
Forrest i midten 1400 2500 4 125 - 145
Bageste højre 2300 3600 10 205 - 240
Effekten af kogezenen kan variere iindre intervaller fra data i tabellen. Det skifter med kogegrejets materiale og mål.		Til optimale madlavningsresultater brør du ikke bruge kogegrej, der er større end diameteren i tabellen.

12. ENERGIEFFEKTIV

12.1 Produktopolysninger

Identification af model NII84B10AB
Type kogesektion Indbygget kogesektion
Antal kogezoner 4
Opvarmningsteknologi Induktion
Diameter af runde kogezoner (Ø) Forreste venstre	21.0 cm
	21.0 cm
	Forrest i midten
	14.5 cm
	Bageste højre
	24.0 cm
Energiforbrug per kogezone (EC electric cooking) Forreste venstre	179.6 Wh/kg
	189.1 Wh/kg
	Forrest i midten
	180.2 Wh/kg
	Bageste højre
	185.2 Wh/kg
Kogesektionens energiforbrug (EC electric hob) 183.5 Wh/kg

IEC / EN 60350-2 - Elektroniske husholdningsapparater til madlavning - Del 2: Kogesektioner - Metoder til måling af ydeevne.

Energimålingerne, som refererer til kogeområdet, identificeres ved markeringerne for de respektive kogezoner.

12.2 Energibesparelse

Du kan spare energi ved madlavning i hverdagen, hvis du følger nedenstående råd.

Når du opvarmer vand, bør du kun bruge den nødvendige mængde. - Læg altid låg på kogegrejet, hvis det er muligt. - Sæt kogegrejet direkte i midten af kogezonen. - Brug restvarmen til at holde maden varm eller til at smelte mad.

13. MILJØHENSYN

Genbrug materialer med symbolet. Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kassér ikke apparater, der er

mærket med symbolet, sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

FOR PERFECT RESULTS

NL 220 - 240 V~ Tveggja-fasa tenging: 400 V2N~ Eins-fasa tenging: 220 - 240 V~

5x1,5 mm² 5x1,5 mm² eöa 4x2,5 mm² 5x1,5 mm² eöa 3x4 mm²

Gulur - grænn Gulur - grænn Gulur - grænn

N Blár og grænn N Blár og grænn N Blár og grænn

L1 Svartur L1 Svartur L Svartur og brünn

L2 Brúnn L2 Brúnn

3.4 Samling

Hvis du sætter kogepladen op under en emhætte, skal du følge vejledningen for installation af emhætten med hensyn til minimumsafstanden mellem apparaterne.

Hvis apparatet er installeret over en skuffe, kan varmen fra kogepladens bund opvarme genstande, der opbevares i skuffen, mens der tilberedes mad.

Du kan låse betjeningspanelet, når kogepladen er i gang. Det forhindrer ændring af varmetrinnet.

Indstil først varmetrinnet.

Funktionen forbinder to kogesektioner på venstre side, og de fungerer som én.

Stilltu fyrst hitastillinguna fyrir aðra eldunarhelluna vinstra megin.

Til að virkja aðgerðina: snertu. Til að stilla eða breyta hitastillingunni skaltu snerta einn af stjórnskynjurunum.

Til að afvirkja aðgerðina: snertu. Eldunarhellurnar virka aðskilið.

7.6 Hob²Hood

Þetta er háþróuð, sjálfvirk aðgerð sem tengir helluborðið við sérstakan gufugleypi. Bæði helluborðið og gufugleypirinn eru með innrautt samskiptamerki. Hraði viftunnar er sjálfkrafa skilgreindur á grundvelli stillingar og hitastigs heitustu eldunarílátanna á helluborðinu. Einnig er hægt að stjórna viftunni frá helluborðinu handvirkt.

Fyrir flesta gufugleypa er fjarskiptakerfið upphaflega óvirkt. Virkjaðu það áður en þú notar aðgerðina. Skoðaðu notandahandbók gufugleypisins fyrir frekari upplýsingar.

Sjálfvirk notkun aðgerðarinnar

Til að nota aðgerðina sjálfkrafa skal stilla sjálfvirka stillingu á H1-H6. Helluborðið er upprunalega stillt á H5. Gufugleypirinn bregst við hvenær sem þú notar helluborðið. Helluborðið skynjar hitastig eldunarílatsins sjálfkrafa og stillir hraða viftunnar.

Sjálfvirkar stillingar

Sjálfvirkt Ijós	Suða1)	Steik- ing2)
H0 Slökkt Slökkt Slökkt
H1 Kveikt Slökkt Slökkt
H2 3)	Kveikt Viftuhräði 1 Viftuhräði 1
H3 Kveikt Slökkt Viftuhräði 1
H4 Kveikt Viftuhräði 1 Viftuhräði 1
H5 Kveikt Viftuhräði 1 Viftuhräði 2
H6 Kveikt Viftuhräði 2 Viftuhräði 3

1) Helluborðið greinir suðuferli og virkjar viftuhraðann í samræmi við sjálfvirka stillingu. 2) Helluborðið greinir steikingarferlið og virkjar viftuhraðann í samræmi við sjálfvirka stillingu. 3) Þessi hamur virkjar viftuna og ljósið og treystir ekki á hitastigið.

Þegar þú hefur samband við viðurkennda þjónustumiðstöð okkar skaltu ganga úr skugga um að þú hafir eftirfarandi upplýsingar tiltækar: Gerð, PNC, raðnúmer.

Hætta á líkamstjóni eða skemmdum á tækinu.

Fjarlægðu alla umbúðir. - Ekki setja upp eða nota skemmt tæki. - Fylgdu uppsetningarleiðbeiningunum sem fylgja tækinu. Haltu lágmarksfjarlægð frá öðrum tækjum og einingum. Vertu alltaf varkár þegar þú færir tækið. Það er þungt. Notaðu alltaf hlífðargleraugu og lokaða skó. - Þekja afskornar flötur í skápnum með þéttiefni til að koma í veg fyrir að raki valdi þenslu. - Verndaðu botn tækisins gegn gufu og raka. - Ekki setja tækið við hliðina á hurð eða undir glugga. Þetta kemur í veg fyrir að heit eldunarílát falli af tækinu þegar hurðir eða gluggar eru opnir. Hvert tæki hefur kæliviftur á neðri hlið. - Ef tæki er sett upp yfir skúffu:

• Ekki geyma litla pappírsbúta eða blöð sem geta dregist inn, þar sem þau geta skemmt kælivifturnar eða hamlað kælikerfinu.
• Hold en afstand på mindst 2 cm mellem bunden af produktet og dele, der opbevares i skuffen.
• Fjern separatorpaneler, der er installeret i skabet under apparatet.

2.2 Elektrisk tilslutning

ADVARSEL!

Risiko for skade på produktet.

• Opbevar ikke varme kogekar på kontrolpanelet.
• Placer ikke et varmt grydelåg på glasoverfladen på kogepladen.
• Lad ikke kogekar koge tørre. Vær forsigtig, så du ikke lader genstande eller kogekar falde på produktet. Overfladen kan blive beskadiget.
• Aktiver ikke kogezonerne med tomme kogekar eller uden kogekar.
• Kogekar af støbejern eller med beskadiget bund kan forårsage ridser på glasset/ glaskeramikken. Løft altid genstandene op, når du skal flytte dem på kogefladen.

3.3 Tilslutningskabel

• Kogepladen leveres med en tilslutningskabel. For at udskifte en beskadiget strømledning skal du bruge ledningstype: H05V2V2-F, der tåler en temperatur på 90°C eller højere. En enkelt ledning skal have et minimalt tværsnit i henhold til tabellen nedenfor. Kontakt dit lokale servicecenter. Tilslutningskablet må kun udskiftes af en kvalificeret elektriker.

ADVARSEL!

Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.

FORSIGTIG!

Tilslutning via stikpropper er forbudt.

FORSIGTIG!

Bor ikke eller svejs ledningsenderne. Det er forbudt.

FORSIGTIG!

5.1 Effektbegrænsning

Hvis du fjerner et kogekar fra en aktiveret kogezone og sætter det til side midlertidigt, begynder indikatorerne over den tilsvarende betjeningslinje at blinke. Hvis du ikke sætter kogekarret tilbage på den aktiverede kogezone inden for 120 sekunder, deaktiveres kogezonen automatisk.

1. Berør et vilkårligt sted på skyderen for den valgte zone.

Funktionen starter.

Når funktionen når kogepunktet, høres et lydsignal fra kogepladen, og varmeniveauet skifter automatisk til et standard simreniveau.

For at deaktivere funktionen, før kogepunktet er nået, berøres 0.

Når lydsignalerne er slået fra, kan du stadig høre lyden, når:

du berører , ① - tidsuret kommer til nul, - du trykker på et inaktivt symbol.

7. TILLÆGSFUNKTIONER

7.1 Automatisk udkobling

Funktionen deaktiverer kogesektionen automatisk, hvis:

• alle kogezoner er deaktiveret, og du ikke indstiller nogen varmeindstilling eller blæserhastighedsindstilling efter, at kogesektionen er tændt, du spilder noget eller placerer noget på betjeningspanelet i mere end 10 sekunder (en pande, en klud osv.). Der høres et lydsignal, og kogesektionen deaktiveres. Fjern genstanden, eller rengør betjeningspanelet.
• produktet bliver for varmt (f.eks. hvis en kasserolle koger tør). Lad zonen køle af, før du bruger kogesektionen igen.
• du ikke deaktiverer en zone eller ændrer varmeindstillingen. Efter et stykke tid deaktiveres kogesektionen.

Hvis du ikke selv kan løse problemet, skal du kontakte forhandleren eller et autoriseret servicecenter. Oplys oplysningerne på

typeskiltet. Sørg for, at du har brugt kogesektionen korrekt. Hvis ikke, skal du selv betale for service fra serviceteknikeren eller forhandleren, også i garantiperioden.

11. TEKNISKE DATA

11.1 Typeskilt

Model NII84B10AB PNC 949 598 032 00

Type 62 D4A 01 AA 220 - 240 V / 400 V 2N, 50 Hz

Oplysningerne står på typeskiltet.

Advarsel/Forsigtighed - Sikkerhedsinformation

3.3 Tilslutningskabel

4.3 Indikeringar på displayen

Aktivera belysningen
