Tipo de produto	Lâmpada de trabalho recarregável LED
Marca	Vonroc
Modelo	S_WL503DC
Tensão nominal	20 V
Potência	10 W (modo I) / 20 W (modo II)
Fluxo luminoso	900 lm (I) / 1800 lm (II)
Temperatura de cor	6500 K (luz do dia)
Fonte luminosa	LED (não substituível)
Baterias compatíveis	CD801AA (20 V, 2 Ah) ou CD803AA (20 V, 4 Ah) – plataforma VPOWER 20 V
Carregador compatível	CD802AA (carregador rápido 21 V, 2,5 A)
Autonomia	Bateria 2 Ah: 4 h (I) / 2 h (II); Bateria 4 Ah: 8 h (I) / 4 h (II)
Tempo de carga	Bateria 2 Ah: 60 min; Bateria 4 Ah: 120 min
Peso (sem bateria)	1,0 kg
Ângulo de rotação do corpo	300° (ajustável)
Gancho de suspensão	Sim, integrado à base
Utilização	Interior apenas (fonte de iluminação móvel temporária)
Limpeza	Pano macio levemente úmido e solução com sabão; sem solventes
Garantia	Garantia legal de conformidade (peças e mão de obra)
Certificações	CE

Perguntas frequentes - S_WL503DC Vonroc

Quais baterias são compatíveis com a lâmpada Vonroc S_WL503DC?

Apenas as baterias da plataforma VPOWER 20 V da Vonroc são compatíveis: modelos CD801AA (20 V, 2 Ah) e CD803AA (20 V, 4 Ah). O uso de outras baterias pode danificar o aparelho ou causar ferimentos.

Como carregar a bateria da lâmpada?

Retire a bateria da lâmpada, insira-a completamente no carregador CD802AA (recomendado), depois ligue o carregador a uma tomada elétrica. Os indicadores mostram o estado de carga: vermelho fixo = carregando, verde fixo = carga concluída. Uma bateria de 2 Ah carrega em cerca de 60 minutos, uma de 4 Ah em 120 minutos.

Como ajustar a direção da iluminação?

Afrouxe os botões de travamento (4) de cada lado do corpo da lâmpada (2), incline o corpo até a posição desejada (rotação de 300°), depois aperte os botões para fixar.

Pode-se usar a lâmpada ao ar livre?

Não. A lâmpada é projetada para uso apenas em interiores como fonte de iluminação móvel temporária. Não é homologada para vias públicas e não deve ser exposta à chuva.

Qual é a potência luminosa e a autonomia conforme os modos?

Modo I: 10 W, 900 lm; Modo II: 20 W, 1800 lm. Com uma bateria de 2 Ah: autonomia de 4 h (I) ou 2 h (II). Com bateria de 4 Ah: 8 h (I) ou 4 h (II).

O que fazer se a lâmpada não acender mais?

Verifique primeiro se a bateria está carregada (pressione o botão LED da bateria). Se a bateria estiver vazia, recarregue-a. Certifique-se de que a bateria está inserida corretamente. Se o problema persistir, entre em contato com o serviço pós-venda Vonroc.

Como limpar a lâmpada?

Use um pano macio levemente úmido com uma solução suave de sabão. Nunca use solventes como gasolina, álcool ou amônia que possam danificar os componentes sintéticos.

O LED é substituível?

Não, a fonte luminosa LED não é substituível. Ao fim da vida útil, a lâmpada deve ser descartada conforme a regulamentação sobre resíduos eletrônicos.

Qual é a duração da garantia?

A garantia cobre defeitos de peças e mão de obra durante o prazo legal (geralmente 2 anos a partir da data de compra). Danos decorrentes de desgaste normal, uso inadequado ou reparos não autorizados estão excluídos.

Posso usar a lâmpada com um carregador diferente do CD802AA?

É altamente recomendado usar apenas o carregador CD802AA projetado para as baterias VPOWER 20 V. O uso de outro carregador pode danificar a bateria ou apresentar risco de segurança.

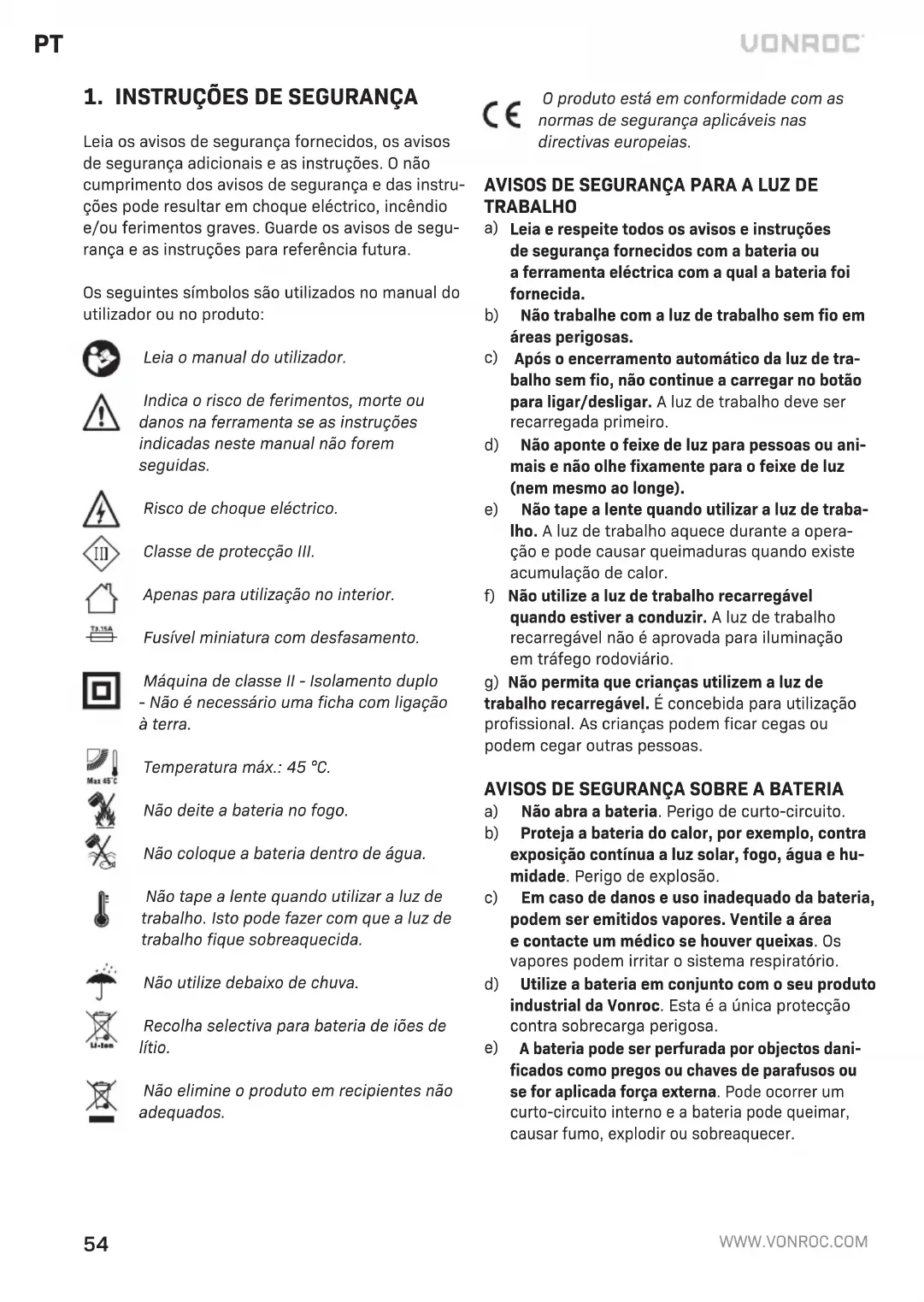

MANUAL DE UTILIZADOR S_WL503DC Vonroc

PT Tradução do manual original 54

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.

Os seguintes símbolos são utilizados no manual do utilizador ou no produto:

Leia o manual do utilizador.

Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas.

Classe de protecção III.

Apenas para utilização no interior.

Fusível miniatura com desfasamento.

Máquina de classe II - Isolamento duplo - Não é necessário uma ficha com ligação à terra.

Temperatura máx.: 45 °C.

Não deite a bateria no fogo.

Não coloque a bateria dentro de água.

Não tape a lente quando utilizar a luz de trabalho. Isto pode fazer com que a luz de trabalho fique sobreaquecida.

Não utilize debaixo de chuva.

Recolha selectiva para bateria de iões de lítio.

Não elimine o produto em recipientes não adequados.

CE O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

AVISOS DE SEGURANÇA PARA A LUZ DE TRABALHO

a) Leia e respeite todos os avisos e instruções de segurança fornecidos com a bateria ou a ferramenta eléctrica com a qual a bateria foi fornecida.
b) Não trabalhe com a luz de trabalho sem fio em áreas perigosas.
c) Após o encerramento automático da luz de trabalho sem fio, não continue a carregar no botão para ligar/desligar. A luz de trabalho deve ser recarregada primeiro.
d) Não aponte o feixe de luz para pessoas ou animais e não olhe fixamente para o feixe de luz (nem mesmo ao longe).
e) Não tape a lente quando utilizar a luz de trabalho. A luz de trabalho aquece durante a operação e pode causar queimaduras quando existe acumulação de calor.
f) Não utilize a luz de trabalho recarregável quando estiver a conduzir. A luz de trabalho recarregável não é aprovada para iluminação em tráfego rodoviário.
g) Não permita que crianças utilizem a luz de trabalho recarregável. É concebida para utilização profissional. As crianças podem ficar cegas ou podem cegar outras pessoas.

AVISOS DE SEGURANÇA SOBRE A BATERIA

a) Não abra a bateria. Perigo de curto-circuito.
b) Proteja a bateria do calor, por exemplo, contra exposição contínua a luz solar, fogo, água e humidade. Perigo de explosão.
c) Em caso de danos e uso inadequado da bateria, podem ser emitidos vapores. Ventile a área e contacte um médico se houver queixas. Os vapores podem irritar o sistema respiratório.
d) Utilize a bateria em conjunto com o seu produto industrial da Vonroc. Esta é a única protecção contra sobrecarga perigosa.
e) A bateria pode ser perfurada por objectos danificados como pregos ou chaves de parafusos ou se for aplicada força externa. Pode ocorrer um curto-circuito interno e a bateria pode queimar, causar fumo, explodir ou sobreaquecer.

AVISOS DE SEGURANÇA SOBRE O CARREGADOR Utilização pretendida

Deve utilizar apenas as baterias recarregáveis CD801AA e CD803AA no carregador. Outros tipos de baterias podem rebentar, causando ferimentos e danos.

a) O equipamento não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que tenham supervisão ou instrução.
b) As crianças devem ser vigiadas, para que não brinquem com o equipamento.
c) Não recarregue pilhas não recarregáveis!
d) Durante o processamento de carregamento, as baterias devem ser colocadas em locais bem ventilados!

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida

A luz de trabalho é concebida como iluminação móvel para utilização temporária em áreas interiores secas. Não é adequada para a iluminação permanente de salas.

ESPECIFICAÇÕES TÉCNICAS

Este manual foi elaborado para conjuntos/números de artigos diferentes. Verifique o número do artigo correspondente na tabela de especificações indicada abaixo para obter a composição e conteúdos correctos do seu conjunto.

Modelo n.o	Baterias incluídas	Carregadores incluídos
WL503DC	-	-
S_WL503DC	CD801AA CD802AA
S2_WL503DC	2 CD801AA CD802AA
S3_WL503DC	CD803AA CD802AA

Informações sobre a máquina
Tensão 20 V	---
Potência (I) 10 W
Potência (II) 20 W
Fluxo luminoso (I) 900 lm
Fluxo luminoso (II) 1800 lm
Temperatura da cor 6500 K
Peso	1,0 kg

Modelo n.o	CD801AA
Tipo de bateria	lões de lítio
Tensão	20 V—
Capacidade	2,0 Ah
Carregador recomendado	CD802AA
Peso	0,3 kg

Modelo n.o	CD802AA
Entrada do carregador	220 - 240 V, 50 Hz, 0,4 A
Saída do carregador	21 V —— 2,5 A
Tempo de carregamento de uma bateria de 2 Ah	60 minutos
Tempo de carregamento de uma bateria de 4 Ah	120 minutos
Baterias recomendadas	CD801AA, CD803AA
Peso	0,36 kg

Modelo n.o	CD803AA
Tipo de bateria	lões de lítio
Tensão	20 V---
Capacidade	4,0 Ah
Carregador recomendado	CD802AA
Peso	0,65 kg

Utilize apenas as seguintes baterias da plataforma de baterias VONROC VPOWER, 20 V. A utilização de quaisquer outras baterias podem causar ferimentos graves ou danos na ferramenta.

CD801AA lões de lítio, 20 V, 2 Ah

CD803AA lões de lítio, 20 V, 4 Ah

Os números indicados no texto dizem respeito aos diagramas nas páginas 2 e 3.

1. Pega de transporte
2. Corpo da lâmpada
3. Tampa da lâmpada
4. Botão de bloqueio
5. Base da lâmpada
6. Gancho para pendurar
7. Interruptor para ligar/desligar
   8.Bateria
8. Carregador da bateria
9. Patilha de libertação da bateria
10. Botão LED da bateria
11. Indicadores LED da bateria
12. Indicadores LED do carregador

3.MONTAGEM

Retire a bateria antes de efectuar qualquer tarefa na ferramenta eléctrica.

A bateria deve ser carregada antes de utilizá-la pela primeira vez.

Inserir a bateria na máquina (Fig. D)

Assegure-se que o exterior da bateria está limpo e seco antes de ligá-lo ao carregador ou máquina.

1. Insira a bateria (8) na base da máquina, como indicado na Fig. D.
2. Continue a empurrar a bateria até encaixar no respectivo local.

Retirar a bateria da máquina (Fig. D)

1. Prima a patilha de desbloqueio da bateria (10)
2. Retire a bateria da máquina, como indicado na Fig. D.

Verificar o estado de carregamento da bateria (Fig. E)

• Para verificar o estado de carga da bateria, prima ligeiramente o botão (11) na bateria.
• A bateria tem 3 luzes LED que indicam o nível de carga.
• Se um dos indicadores se acender, isso significa que a bateria não tem carga e que deve carregá-la de imediato.

Carregar a máquina com o carregador (Fig. E)

1. Retire a bateria (8) da máquina.
2. Vire a bateria (8) ao contrário e deslize-a para dentro do carregador (9) como indicado na Fig. E.
3. A bateria (8) deve encaixar por completo na ranhura.
4. Ligue o carregador numa tomada eléctrica. Após um breve período, os indicadores LED no carregador (13) acendem-se e mostram o estado do carregador.

O carregador tem 2 indicadores LED (13), que indicam o estado do processo de carregamento

Estado do LED vermelho	Estado do LED verde	Estado do carregador
Desligado Desligado Sem energia
Desligado Ligado		Modo de espera:- A bateria não foi inserida ou- a bateria foi inserida, mas o carregamento foi concluído
Ligado	Desligado	Carregamento da bateria em curso

• O carregamento total da bateria de 2 Ah pode demorar até cerca de 60 minutos.
• O carregamento total da bateria de 4 Ah pode demorar até cerca de 120 minutos.

Quando a bateria estiver totalmente carregada, retire a ficha do carregador da tomada e retire a bateria do carregador.

Se não utilizar a máquina durante um período de tempo mais prolongado, é aconselhável armazenar a bateria no estado carregado.

4.FUNCIONAMENTO

Interruptor para ligar/desligar (Fig. B)

• Para ligar a luz de trabalho, seleccione o modo de funcionamento pretendido (I/II) utilizando o interruptor para ligar/desligar (7).
• Para desligar a luz de trabalho, seleccione "0" utilizando o interruptor para ligar/desligar (7).

Modo de funcionamento	Potência	Fluxo luminoso	Período de funcionamento (Bateria de 2 Ah)	Período de funcionamento (Bateria de 4 Ah)
I 10 W 900	Im 4 horas 8 horas
II 20 W 1800	Im 2 horas 4 horas

Regular o corpo da lâmpada (Fig. C)

A posição do corpo da lâmpada (2) pode ser ajustada num ângulo de 300°, rodando-o para cima e para baixo.

1. Liberte os botões de bloqueio (4) em ambos os lados do corpo da lâmpada (2)
2. Ajuste o corpo da lâmpada (2) para a posição pretendida
3. Fixe o corpo da lâmpada (2) no respectivo local, apertando os botões de bloqueio (4) em ambos os lados.

A base da lâmpada (5) está equipada com um gancho para pendurar (6). O gancho para pendurar pode ser utilizado para pendurar a lâmpada ao contrário para iluminar a área de trabalho de cima. Quando não estiver a ser utilizado, o gancho para pendurar (6) deve ser dobrado para a posição inicial na base da lâmpada (5).

5.MANUTENÇÃO

Antes de efectuar a limpeza e a manutenção, desligue sempre a máquina e retire a bateria da máquina.

Substitua a luz no caso das tampas de vidro ficarem danificadas. As luzes danificadas não podem ser reparadas e devem ser eliminadas.

A fonte de luz LED nesta lâmpada não pode ser substituída. Quando a fonte de luz LED atingir o fim da vida útil, a luz deve ser eliminada.

Limpeza

Limpe o exterior da máquina com regularidade com um pano macio, de preferência após cada utilização. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danificam os componentes sintéticos.

AMBIENTE

quipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

Apenas para os países da CE

Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/UE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.

GARANTIA

Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresentar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente.

As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;

• Desgastenormal;

• Se a ferramenta foi utilizada de maneira abusiva, indevida ou a manutenção for efectuada de maneira incorrecta;

• Se forem utilizadas peças sobresselentes não originais.

Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implícitas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fins específicos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limitados a reparar ou substituir as unidades ou peças que não estejam em conformidade.

O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.
