MANUALE UTENTE S_WL503DC Vonroc
IT Traduzione delle istruzioni originali 25

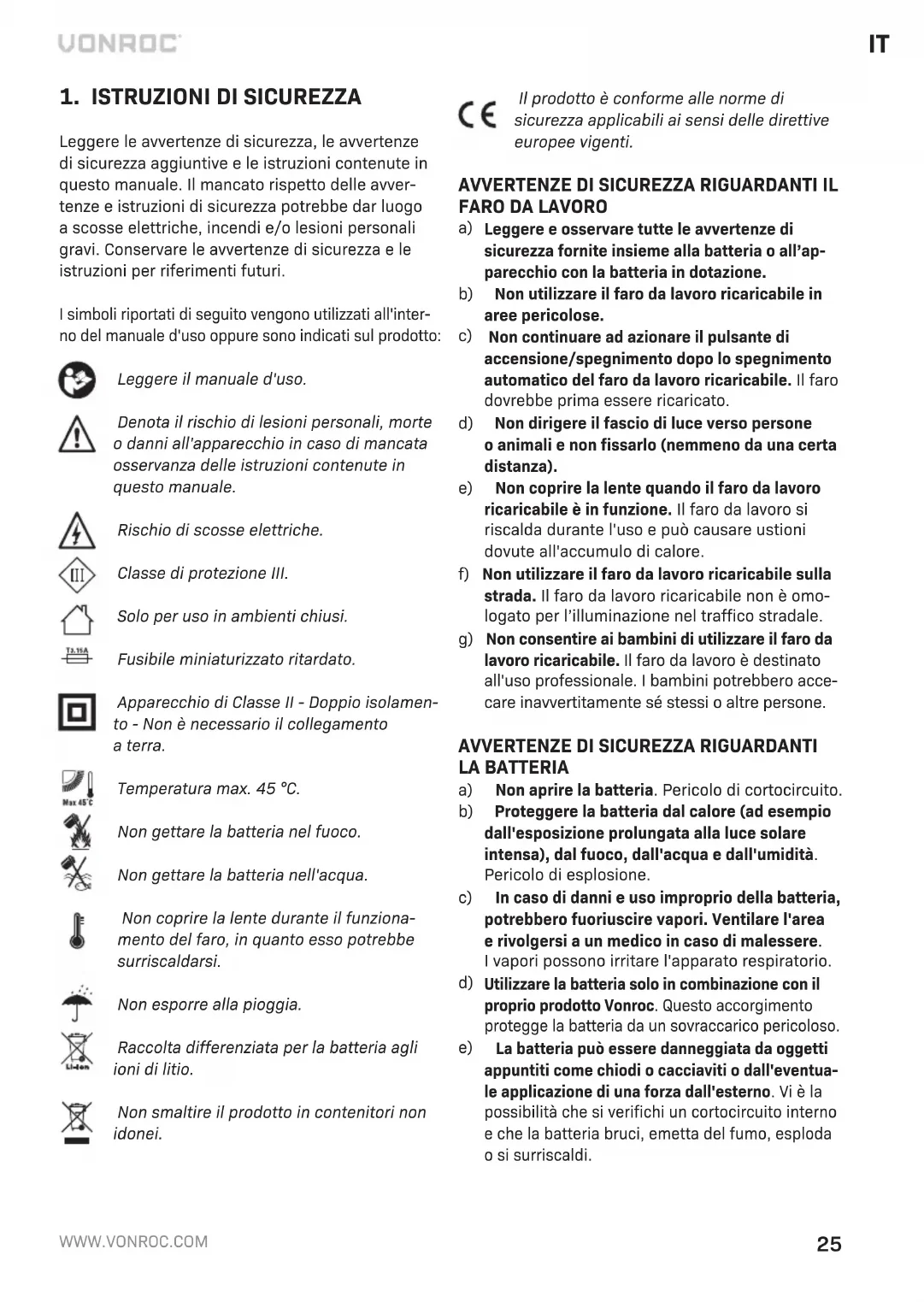

Leggere le avvertenze di sicurezza, le avvertenze di sicurezza aggiuntive e le istruzioni contenute in questo manuale. Il mancato rispetto delle avvertenze e istruzioni di sicurezza potrebbe dar luogo a scosse elettriche, incendi e/o lesioni personali gravi. Conservare le avvertenze di sicurezza e le istruzioni per riferimenti futuri.
I simboli riportati di seguito vengono utilizzati all'interno del manuale d'uso oppure sono indicati sul prodotto:
Leggere il manuale d'uso.
Denota il rischio di lesioni personali, morte o danni all'apparecchio in caso di mancata osservanza delle istruzioni contenute in questo manuale.
Rischio di scosse elettriche.
Classe di protezione III.
Solo per uso in ambienti chiusi.
Fusibile miniaturizzato ritardato.
Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.
Temperatura max. 45 °C.
Non gettare la batteria nel fuoco.
Non gettare la batteria nell'acqua.
Non coprire la lente durante il funzionamento del faro, in quanto esso potrebbe surriscaldarsi.
Non esporre alla pioggia.
Raccolta differenziata per la batteria agli ioni di litio.
Non smaltire il prodotto in contenitori non idonei.
CE Il prodotto è conforme alle norme di sicurezza applicabili ai sensi delle direttive europee vigenti.
AVVERTENZE DI SICUREZZA RIGUARDANTI IL FARO DA LAVORO
a) Leggere e osservare tutte le avvertenze di sicurezza fornite insieme alla batteria o all'apparecchio con la batteria in dotazione.
b) Non utilizzare il faro da lavoro ricaricabile in aree pericolose.
c) Non continuare ad azionare il pulsante di accensione/spegnimento dopo lo spegnimento automatico del faro da lavoro ricaricabile. Il faro dovrebbe prima essere ricaricato.
d) Non dirigere il fascio di luce verso persone o animali e non fissarlo (nemmeno da una certa distanza).
e) Non coprire la lente quando il faro da lavoro ricaricabile è in funzione. Il faro da lavoro si riscalda durante l'uso e può causare ustioni dovute all'accumulo di calore.
f) Non utilizzare il faro da lavoro ricaricabile sulla strada. Il faro da lavoro ricaricabile non è omologato per l'illuminazione nel traffico stradale.
g) Non consentire ai bambini di utilizzare il faro da lavoro ricaricabile. Il faro da lavoro è destinato all'uso professionale. I bambini potrebbero acce- care inavvertitamente sé stessi o altre persone.
AVVERTENZE DI SICUREZZA RIGUARDANTI LA BATTERIA
a) Non aprire la batteria. Pericolo di cortocircuito.
b) Proteggere la batteria dal calore (ad esemp dall'esposizione prolungata alla luce solare intensa), dal fuoco, dall'acqua e dall'umidità. Pericolo di esplosione.
c) In caso di danni e uso improprio della batteria, potrebbero fuoriuscire vapori. Ventilare l'area e rivolgersi a un medico in caso di malessere. I vapori possono irritare l'apparato respiratorio.
d) Utilizzare la batteria solo in combinazione con il proprio prodotto Vonroc. Questo accorgimento protegge la batteria da un sovraccarico pericoloso.
e) La batteria può essere danneggiata da oggetti appuntiti come chiodi o cacciaviti o dall'eventuale applicazione di una forza dall'esterno. Vi è la possibilità che si verifichi un cortocircuito interno e che la batteria bruci, emetta del fumo, esploda o si surriscaldi.
AVVERTENZE DI SICUREZZA RIGUARDANTI IL CARICABATTERIE
Uso previsto
Ricaricare esclusivamente pacchi batteria di tipo CD801AA e CD803AA con il caricabatterie. Batterie di tipi diversi potrebbero esplodere provocando lesioni personali e danni.
a) L'apparecchio non deve essere usato da persone di qualsiasi età con capacità fisiche, sensoriali o mentali ridotte o che non abbiano alcuna esperienza o conoscenza del prodotto, a meno che non siano sorvegliate o siano state istruite sull'uso dello stesso.
b) Accertarsi che i bambini non giochino con il caricabatterie.
c) Non ricaricare batterie non ricaricabili!
d) Durante la ricarica delle batterie sistemare il caricabatterie in un luogo ben ventilato!
2.INFORMAZIONIRELATIVE ALL'APPARECCHIO
Uso previsto
Questo faro da lavoro portatile è destinato all'illuminazione temporanea di aree interne asciutte. Non è adatto per l'illuminazione permanente di ambienti.
DATI TECNICI
Questo manuale d'uso è stato predisposto per diversi set / codici articolo. Verificare il codice articolo corrispondente nella tabella di sottostante per la composizione e i contenuti corretti per il proprio set.
| Codice modello | Batterie incluse | Caricabatterie inclusi |
| WL503DC | - | - |
| S_WL503DC | CD801AA CD802AA | |
| S2_WL503DC | 2 x CD801AA CD802AA | |
| S3_WL503DC | CD803AA CD802AA |
| Dati dell'apparecchio | |
| Tensione 20 V | --- |
| Potenza (I) 10 W | |
| Potenza (II) 20 W | |
| Flusso luminoso (I) 900 lm | |
| Flusso luminoso (II) 1800 lm | |
| Temperatura di colore | 6500 K |
| Peso | 1,0 kg |
| Codice modello | CD801AA |
| Tipo di batteria | Ioni di litio |
| Tensione | 20 V= |
| Capacità | 2.0 Ah |
| Caricabatterie consigliato | CD802AA |
| Peso | 0,3 kg |
| Codice modello | CD802AA |
| Ingresso del caricabatteria | 220-240V, 50Hz 0.4A |
| Uscita del caricabatteria | 21V---2.5A |
| Tempo di ricarica batteria 2Ah | 60 minuti |
| Tempo di ricarica batteria 4Ah | 120 minuti |
| Batterie consigliate | CD801AA, CD803AA |
| Peso | 0,36 kg |
| Codice modello | CD803AA |
| Tipo di batteria | Ioni di litio |
| Tensione | 20 V= |
| Capacità | 4.0 Ah |
| Caricabatterie consigliato | CD802AA |
| Peso | 0,65 kg |
Utilizzare esclusivamente le batterie seguenti della piattaforma di batterie VONROC VPOWER da 20 V.
L'uso di batterie diverse potrebbe causare gravi lesioni personali o danni all'apparecchio.
Batteria agli ioni di litio da 20 V, 2 Ah, CD801AA Batteria agli ioni di litio da 20 V, 4 Ah, CD803AA
Il caricabatterie seguente può essere usato per caricare queste batterie.
Caricabatterie rapido CD802AA
Le batterie della piattaforma di batterie da 20 V VONROC VPOWER sono intercambiabili con tutti gli elettroutensili a batterie della piattaforma da 20 V VONROC VPOWER.
DESCRIZIONE
I numeri che compaiono nel testo si riferiscono alle figure riportate alle pagine 2-3.
- Manico di trasporto
- Corpo del faro
- Copri-lampada
- Manopola di bloccaggio
- Base del faro
- Gancio di sospensione
- Interruttore di accensione/spegnimento
8.Batteria
9.Caricabatterie - Pulsante di sblocco batteria
- Pulsante con LED della batteria
- Spie a LED della batteria
- Spie a LED del caricabatteria
3.ASEMBLAGGIO
Prima di compiere qualsiasi intervento sull'apparecchio, rimuovere la batteria.
Prima del primo utilizzo, la batteria deve essere caricata.
Inserimento della batteria nell'apparecchio (Fig. D)
Assicurarsi che la batteria sia pulita esternamente prima di collegarla al caricabatterie o all'apparecchio.
- Inserire la batteria (8) nella base dell'apparecchio, come illustrato nella Fig. D.
- Spingere avanti la batteria finché scatta in posizione con un clic.
Rimozione della batteria dall'apparecchio (Fig. D)
- Premere il pulsante di sblocco batteria (10)
- Estrarre la batteria dall'apparecchio, come illustrato nella Fig D.
Verifica dello stato di carica della batteria (Fig. E)
- Per verificare lo stato di carica della batteria, premere brevemente il pulsante (11) sulla batteria.
- La batteria è dotata di 3 spie a LED indicanti il livello di carica.
- Quando nessuna delle spie si accende, la batteria è scarica e deve essere ricaricata immediatamente.
Ricarica della batteria con il caricabatterie (Fig. E)
- Rimuovere la batteria (8) dall'apparecchio.
- Capovolgere la batteria (8) e inserirla nel caricabatterie (9), come illustrato nella Fig E.
- Assicurarsi che la batteria (8) sia inserita del tutto nella relativa scanalatura.
- Collegare il caricabatterie a una presa elettrica. Dopo poco tempo le spie a LED sul caricabatterie (13) si illuminano mostrando lo stato di carica della batteria.
Sul caricabatterie sono presenti 2 spie a LED (13) che mostrano lo stato del processo di ricarica
| Stato LED rosso Stato LED verde | Stato caricabatterie |
| Spento Spento Corrente assente | |
| Spento Acceso fisso | Modalità standby:- nessuna batteria inserita oppure- batteria inserita ma ricarica terminata |
| Acceso fisso Spento In carica |
- Per ricaricare completamente una batteria da 2 Ah possono essere necessari fino a 60 minuti.
- Per ricaricare completamente una batteria da 4 Ah possono essere necessari fino a 120 minuti.
Una volta ricaricata completamente la batteria, staccare la spina del caricabatterie dalla presa di corrente ed estrarre la batteria dal caricabatterie.
Se si prevede che l'apparecchio non sarà usato per un periodo prolungato si consiglia di riporlo con la batteria carica.
4.US0
Interruttore di accensione/spegnimento (Fig. B)
- Per accendere il faro da lavoro selezionare la modalità operativa desiderata (I / II) mediante l'interruttore di accensione/spegnimento (7).
- Per spegnere il faro da lavoro porre l'interruttore di accensione/spegnimento (7) sullo "0".
| Modalità operativa | Potenza | Flusso luminoso | Autonomia di funziona-mento (batteria da 2 Ah) | Autonomia di funziona-mento (batteria da 4 Ah) |
| I 10 W 900 | lm 4 h | 8 h | ||
| II 20 W 1800 | lm 2 h | 4 h |
Regolazione della posizione del corpo del faro (Fig. C)
La posizione del corpo del faro (2) può essere regolata a 300° con un movimento di rotazione su se stesso verso l'alto e verso il basso.
- Allentare le manopole di bloccaggio (4) su entrambi i lati del corpo del faro (2)
- Regolare il corpo del faro (2) alla posizione desiderata
- Fissare in posizione il corpo del faro (2) serrando le manopole di bloccaggio (4) su entrambi i lati.
Gancio di sospensione (Fig. A)
La base del faro (5) è provvista di un gancio di sospensione (6). Il gancio può essere utilizzato per appendere la lampada a testa in giù per illuminare l'area di lavoro dall'alto. Quando non viene utilizzato, il gancio di sospensione (6) deve essere ripiegato nella sua posizione iniziale sulla base del faro (5).
5.MANUTENZIONE
Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'apparecchio e rimuovere la batteria.
Sostituire la lampada in caso di danneggia- mento dei coperchi di vetro. Le lampade danneggiate non possono essere riparate e devono essere smaltite.
La sorgente luminosa a LED di questo faro non è sostituibile. Quando la sorgente luminosa a LED giunge al termine del proprio ciclo di vita deve essere smaltita.
Pulizia
Pulire regolarmente la parte esterna del faro con un panno morbido, preferibilmente dopo ogni uso. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi, come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici del faro da lavoro.
PROTEZIONE DELL'AMBIENTE
Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.
Solo per i Paesi CE
Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/CE sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli apparecchi elettrici ormai inutilizzabili devono essere raccolti separatamente e smaltiti nel rispetto dell'ambiente.
GARANZIA
I prodotti VONROC sono sviluppati secondo gli standard di qualità più elevati e sono garantiti esenti da difetti, sia per quanto riguarda i materiali che la lavorazione, per il periodo stabilito per legge a decorrere dalla data di acquisto iniziale. Se durante questo periodo il prodotto dovesse presentare dei difetti di materiali e/o di lavorazione, contattare direttamente VONROC.
Le seguenti circostanze sono escluse dalla garanzia:
- esecuzione o tentativo di esecuzione di riparazioni o modifiche alla macchina da parte di personale di centri di assistenza non autorizzati;
- usuranormale;
- maltrattamento, uso improprio o manutenzione inadeguata dell'apparecchio;
- impiego di ricambi non originali.
La presente costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non sono concesse altre garanzie, né espresse né implicite, oltre a quelle descritte in questo documento, comprese le garanzie implicite di commerciabilità e idoneità per uno scopo particolare. In nessun caso VONROC sarà ritenuta responsabile di alcun danno incidentale o consequenziale. I rimedi offerti dai rivenditori si limiteranno alla riparazione o alla sostituzione delle unità o dei componenti non conformi.
Il prodotto e il manuale d'uso sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
