HWS42DGAU1 - Adega de vinho HAIER - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho HWS42DGAU1 HAIER em formato PDF.
| Tipo de produto | Adega de vinhos |
| Marca | Haier |
| Modelo | HWS42DGAU1 |
| Capacidade nominal | 42 garrafas (padrão 75 cl) |
| Classe de eficiência energética | A |
| Consumo anual de energia | 142 kWh/ano |
| Volume de armazenamento | 106 L |
| Dimensões (L x P x A) | 497 x 585 x 820 mm |
| Faixa de temperatura | 5 °C a 20 °C (ajustável por zona) |
| Número de zonas de temperatura | 2 (independentes) |
| Refrigerante | R600a (isobutano, inflamável) |
| Alimentação elétrica | 220-240 V ~ 50 Hz |
| Tipo de instalação | Autônomo (não embutível) |
| Iluminação interna | LED (12 V, max 5 W) |
| Conectividade | Wi-Fi (IEEE 802.11 b/g/n) e Bluetooth |
| Funções especiais | Descongelamento automático, filtro de carvão ativo, alarme de abertura de porta, trava de segurança infantil, compensação de baixa temperatura |
| Acessórios incluídos | 3 prateleiras, 1 prateleira pequena, chave, filtro de carvão |
| Nível sonoro | 37 dB(A) |
| Classe climática | SN-N-ST (10 °C a 38 °C) |
| Peso líquido (estimado) | Aproximadamente 30 kg |
| Reversibilidade da porta | Sim, da direita para a esquerda |
Perguntas frequentes - HWS42DGAU1 HAIER
Perguntas dos utilizadores sobre HWS42DGAU1 HAIER
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Adega de vinho em formato PDF gratuitamente! Encontre o seu manual HWS42DGAU1 - HAIER e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. HWS42DGAU1 da marca HAIER.
MANUAL DE UTILIZADOR HWS42DGAU1 HAIER
PT ADVERTÊNCIA: Risco de incêndio/material inflamável. O símbolo indica que existe um risco de incêndio uma vez que são usados materiais infl amáveis. Ter cuidado para evitar provocar um incêndio por acender material infl amável.
▶ Temperatura ambiente
▶ Temperatura ambiente
Obrigado por comprar um produto Haier.
Leia atentamente estas instruções antes de utilizar este eletrodoméstico. As instruções contêm informações importantes que irão ajudá-lo a obter o melhor proveito do eletrodoméstico e garantir a instalação, o uso e a manutenção seguros e adequados.
Mantenha este manual num local conveniente para que o possa sempre consultar para uma utilização segura e adequada do eletrodoméstico.
Se vender, oferecer ou deixar o aparelho para trás, caso mude de casa, certifique-se de que passa também este manual para que o novo proprietário se possa familiarizar com o aparelho e avisos de segurança.
Legenda
Aviso - Informação de Segurança Importante
Informações gerais e dicas
Informação ambiental
Ajude a proteger o ambiente e a saúde humana. Coloque a embalagem em recipientes adequados para reciclar. Ajude a reciclar resíduos de aparelhos elétricos e eletrónicos. Não elimine os eletrodomésticos marcados com este símbolo em conjunto com o lixo doméstico. Entreguo o produto na sua instalação de reciclagem local ou entre em contato com seu escritório municipal.
AVISO!
Risco de lesão ou sufocação!
Os fluidos refrigerantes e os gases devem ser eliminados de forma profissional. Certifique-se de que os tubos do circuito refrigerante não estão danificados antes de serem devidamente eliminados. Desligue o eletrodoméstico da alimentação elétrica. Corte o cabo de alimentação de rede e elimine-o. Remova as bandejas e gavetas, bem como a pega e vedantes da porta, para evitar que crianças e animais de estimação se fechem no aparelho.
Os aparelhos antigos ainda têm algum valor residual. Um método de eliminação ecológico assegura que matérias-primas valiosas podem ser novamente recuperadas e utilizadas.
O ciclopentano, uma substância inflamável não prejudicial ao ozónio, é utilizado como expansor para a espuma de isolamento.
Ao assegurar que este produto é eliminado devidamente, irá ajudar a prevenir consequências potencialmente negativas para o ambiente e a saúde humana, que de outra forma poderiam ser causadas.
Para informações mais detalhadas sobre reciclagem deste produto, contacte a sua autarquia, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto, manuseado pelos profissionais.
1 - Informações de segurança.... 196
2 - Dicas de segurança .... 199
3- Manutenção 203
4- Acessórios....205
5- Descrição do produto....206
6- Instalação....207
7- Utilizar 210
8- Dicas de poupança de energia.... 215
9- Equipamento....216
10- Cuidados e limpeza.... 217
11- Resolução de problemas.... 218
12- Assistência ao cliente.... 222

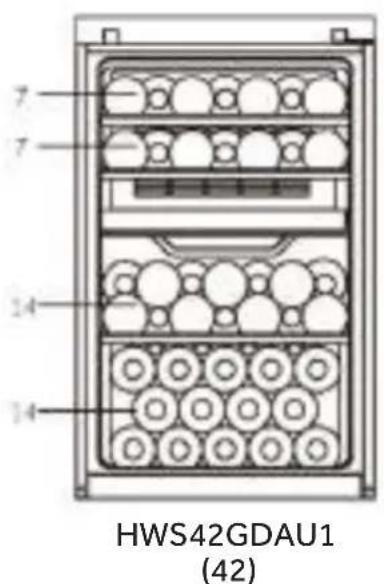

13- Empilhamento de garrafas de vinho 223

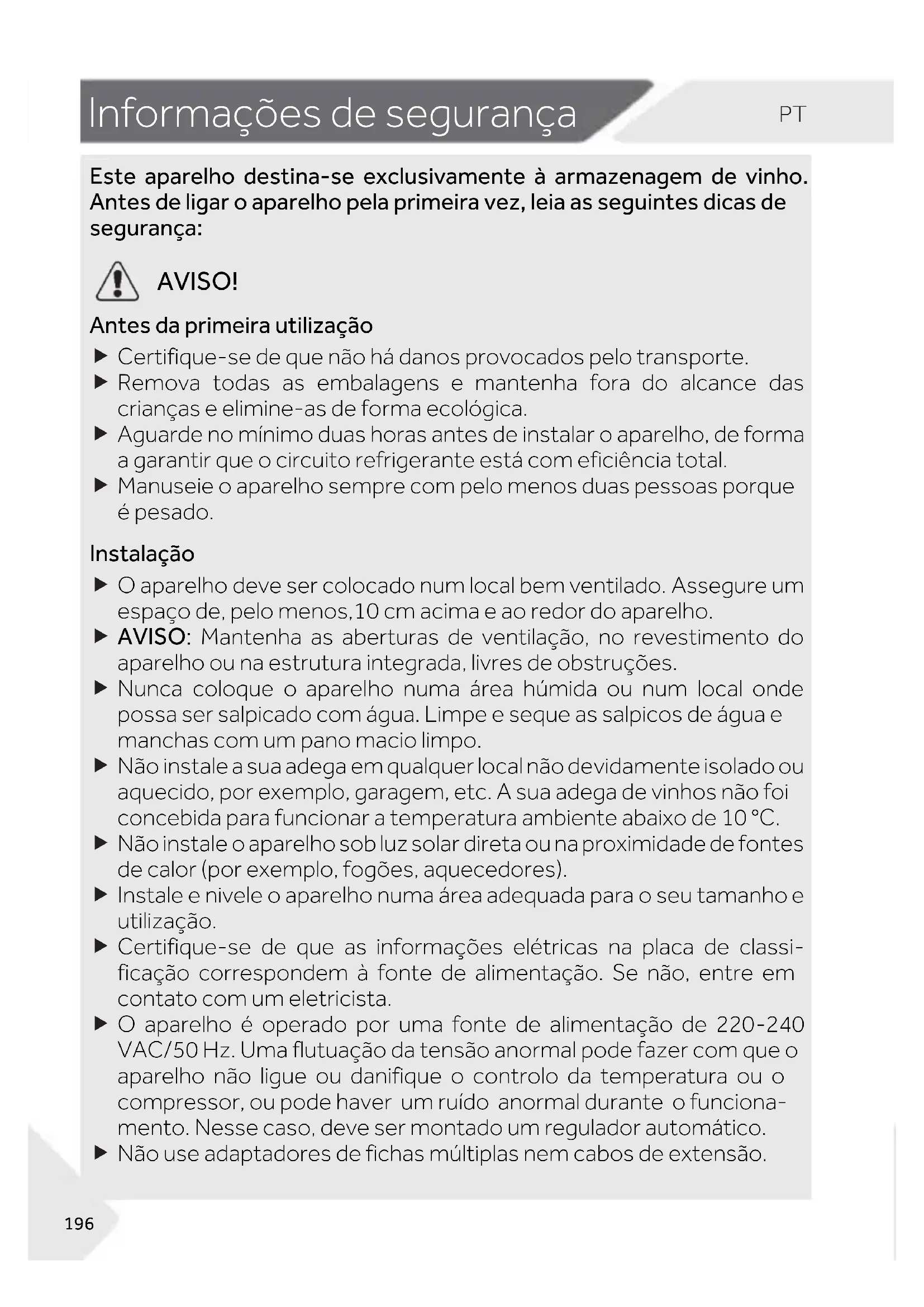

Este aparelho destina-se exclusivamente à armazenagem de vinho. Antes de ligar o aparelho pela primeira vez, leia as seguintes dicas de segurança:
AVISO!
Antes da primeira utilização
▶ Certifique-se de que não há danos provocados pelo transporte.
▶ Remova todas as embalagens e mantenha fora do alcance das crianças e elimine-as de forma ecológica.
Aguarde no mínimo duas horas antes de instalar o aparelho, de forma a garantir que o circuito refrigerante está com eficiência total.
▶ Manuseie o aparelho sempre com pelo menos duas pessoas porque é pesado.
Instalação
O aparelho deve ser colocado num local bem ventilado. Assegure um espaço de, pelo menos, 10 cm acima e ao redor do aparelho.
▶ AVISO: Mantenha as aberturas de ventilação, no revestimento do aparelho ou na estrutura integrada, livres de obstruções.
Nunca coloque o aparelho numa área húmida ou num local onde possa ser salpicado com água. Limpe e seque as salpicos de água e manchas com um pano macio limpo.
Não instale a sua adega em qualquer local não devidamente isolado ou aquecido, por exemplo, garagem, etc. A sua adega de vinhos não foi concebida para funcionar a temperatura ambiente abaixo de 10 °C.
▶ Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores).
Instale e nivele o aparelho numa área adequada para o seu tamanho e utilização.
▶ Certifique-se de que as informações elétricas na placa de classificação correspondem à fonte de alimentação. Se não, entre em contato com um eletricista.
O aparelho é operado por uma fonte de alimentação de 220-240 VAC/50 Hz. Uma flutuação da tensão anormal pode fazer com que o aparelho não ligue ou danifique o controlo da temperatura ou o compressor, ou pode haver um ruído anormal durante o funcionamento. Nesse caso, deve ser montado um regulador automático.
▶ Não use adaptadores de fichas múltiplas nem cabos de extensão.
AVISO!
AVISO: Não coloque tomadas triplas múltiplas portáteis ou fontes de alimentação portáteis na parte traseira do aparelho.
▶ AVISO: Ao posicionar o aparelho, certifique-se de que o cabo de alimentação não se encontra preso ou danificado.
▶ Não pise o cabo de alimentação.
▶ Use uma tomada de terra separada para a fonte de alimentação que seja fácil de aceder. Este aparelho deve ser ligado à terra.
Apenas para o Reino Unido: O cabo de alimentação do aparelho está equipado com uma ficha de 3 cabos (terra) que se encaixa numa tomada standard de 3 cabos (ligada à terra). Nunca corte ou desmonte o terceiro pino (terra). Após a instalação do aparelho, a tomada deve ficar acessível.
▶ AVISO: Não danifique o circuito refrigerante.
Utilização diária
Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos.
As crianças não devem brincar com o aparelho.
As crianças de 3 a 8 anos são autorizadas a carregar e descarregar aparelhos de refrigeração, mas não podem limpar e instalar os aparelh de refrigeração.
Mantenha as crianças com menos de 3 anos de idade afastadas do eletrodoméstico, a menos que estejam constantemente sob supervisão.
A limpeza e manutenção pelo utilizador não deve ser realizada por crianças sem supervisão.
▶ O aparelho deve ser posicionado de modo a que a ficha esteja acessível.
Se o gás de carvão ou outro gás inflamável verter para a proximidade do aparelho, desligue a válvula do gás de fuga, abra as portas e janelas e não desligue o cabo de alimentação do eletrodoméstico.
- Aguarde pelo menos 7 minutos para reconectar a energia depois de ter sido desconectada.
▶ Não levante o aparelho pelas pegas das portas.
As chaves devem ser mantidas fora do alcance das crianças e não nas proximidades do aparelho, para evitar que as crianças fiquem presas no interior do aparelho.
AVISO!
Observe que o aparelho está regulado para funcionar no intervalo de temperatura específico de 10 e 38°C. O aparelho não pode funcionar adequadamente se for deixado durante um longo período a uma temperatura acima ou abaixo do intervalo indicado.
Não coloque artigos instáveis (objetos pesados, recipientes cheios de água) em cima do aparelho, para evitar lesões pessoais causadas por queda ou choque elétrico causado pelo contato com a água.
▶ Abra e feche a porta apenas pelas pegas. O espaço entre a porta e o armário é muito estreito. Não coloque as mãos nessas áreas para evitar entalar os dedos. Abra ou feche as portas do aparelho apenas quando não houver crianças que se encontrem dentro do alcance do movimento das portas.
▶ Não guarde nem use materiais inflamáveis, explosivos ou corrosivos no eletrodoméstico ou nas proximidades.
▶ Não guarde substâncias explosivas como, por exemplo, latas de aerossóis, com um carburante inflamável, no interior deste aparelho.
Não guarde medicamentos, bactérias ou agentes químicos no aparelho. Este aparelho é um eletrodoméstico. Não é recomendado armazenar materiais que necessitem de temperaturas rigorosas.
Não ajuste uma temperatura desnecessariamente baixa no compartimento do armário de vinhos. Podem ocorrer temperaturas negativas em altas configurações. Atenção: As garrafas podem rebentar
▶ Não toque na superfície interna do compartimento do aparelho, quando em funcionamento, especialmente com as mãos molhadas, pois as mãos podem congelar na superfície.
Para uma refrigeração adequada do vinho, não sobrecarregue o aparelho.
▶ Desligue o aparelho em caso de interrupção da energia ou antes da limpeza. Deixe passar pelo menos 7 minutos antes de reiniciar o aparelho, pois o arranque frequente pode danificar o compressor.
AVISO: Não utilize dispositivos elétricos no interior do aparelho, a menos que sejam do tipo recomendado pelo fabricante. Para evitar riscos, um cabo de alimentação danificado deve ser substituído pelo serviço ao cliente (ver cartão de garantia).
Para prolongar a vida útil do aparelho, evite desligá-lo.
Nunca coloque o aparelho na horizontal no chão. Depois de inclinar o aparelho mais de 45°, aguarde 24 horas antes de o ligar.
AVISO!
Manutenção/limpeza
▶ Certifique-se de que as crianças estão vigiadas caso estejam a realizar a limpeza e manutenção.
Desligue o aparelho da alimentação elétrica antes de realizar qualquer manutenção de rotina. Deixe passar pelo menos 7 minutos antes de reiniciar o aparelho, pois o arranque frequente pode danificar o compressor.
▶ Segure a ficha, não o cabo, ao desligar o aparelho.
Não limpe o aparelho com escovas duras, escovas de arame, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções ácidas ou alcalinas. Limpe com detergente especial para frigorífico/congelador para evitar danos. No final use água morna e solução de bicarbonato de sódio - cerca de uma colher de sopa de bicarbonato de sódio para um litro de água. Enxaguar abundantemente com água e secar. Não utilize pós de limpeza ou outros produtos de limpeza abrasivos. Não lave as peças removíveis na máquina de lavar loiça.
▶ AVISO: Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, que não os recomendados pe fabricante.
Se o cabo de alimentação estiver danificado, este tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.
▶ Não tente reparar, desmontar ou modificar o aparelho sozinho. Em caso de reparação, entre em contato com a nossa assistência ao clien
Se as luzes de iluminação estiverem danificadas, devem ser substituídas pelo fabricante, pelo seu agente de serviço ou por pessoas qualificadas similares, a fim de evitar riscos.
▶ Elimine o pó na parte de trás da unidade pelo menos uma vez no ano para evitar perigo de incêndio, bem como o aumento do consumo de energia.
▶ Não pulverize ou lave o aparelho durante a limpeza.
▶ Não use spray de água ou vapor para limpar o aparelho.
▶ Não limpe a porta de vidro fria com água quente. A mudança súbita de temperatura pode fazer com que o vidro se quebre.
Se deixar de utilizar o seu aparelho durante um período prolongado, deixe-o aberto para evitar odores e cheiros desagradáveis dentro.
Informações sobre gases refrigerantes
AVISO!
O aparelho contém o refrigerante inflamável ISOBUTANO (R600a). Certifique-se de que o circuito refrigerante não fica danificado durante o transporte ou instalação. A fuga de refrigerante pode causar lesões oculares ou inflamações. Se ocorrer um dano, mantenha afastadas fontes de chama aberta, ventile completamente a sala, não ligue ou desligue os cabos de alimentação do eletrodoméstico ou de qualquer outro aparelho. Informe a assistência ao cliente.
No caso de os olhos entrarem em contacto com o fluido refrigerante, lave-os imediatamente sob água corrente e contacte imediatamente um oftalmologista.
AVISO: O sistema de refrigeração está sob alta pressão. Não o viole. Uma vez que os refrigerantes inflamáveis são usados, por favor, instale, manuseie e carregue o aparelho estritamente de acordo com as instruções e contacte o agente profissional ou o nosso serviço pós-venda para eliminar o aparelho.
Utilização prevista
Este aparelho destina-se a ser utilizado em meio doméstico e aplicações similares tais como
- áreas de cozinha para o pessoal em lojas, escritórios e outros ambientes de trabalho;
- quintas e por clientes em hotéis, motéis e outros ambientes de tipo residencial;
- ambientes de tipo hospedagem residencial;
- aplicações de catering e idênticas não comerciais.
Para garantir a preservação segura do vinho, por favor, siga estas instruções de uso.
Os dados relativos à parte mais adequada no compartimento do eletrodoméstico em que devem ser armazenados tipos específicos de alimentos, tendo em conta a distribuição da temperatura que pode estar presente nos diferentes compartimentos do aparelho, encontram-se na outra parte do manual.
Não são permitidas alterações ou modificações no dispositivo. Uma utilização indevida pode causar riscos e perda de reivindicações de garantia.
Eliminação
O símbolo do produto ou da sua embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao ponto de recolha aplicável para reciclagem de equipamentos elétricos e eletrónicos. Ao assegurar que este produto é eliminado devidamente, irá ajudar a prevenir consequências potencialmente negativas para o ambiente e a saúde humana, que de outra forma poderiam ser causadas pelo tratamento inadequado dos resíduos deste produto. Para informações mais detalhadas sobre reciclagem deste produto, entre em contato com seu escritório local da cidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde você comprou o produto.
Uma vez que são utilizados gases de sopro do isolamento inflamáveis, entre em contato com um agente profissional ou nosso serviço pós-venda para eliminar o aparelho.
AVISO!
Risco de lesão de sufocação!
Os fluidos refrigerantes e os gases devem ser eliminados de forma profissional. Certifique-se de que os tubos do circuito refrigerante não estão danificados antes de serem devidamente eliminados. Desligue o eletrodoméstico da alimentação elétrica. Corte o cabo de alimentação de rede e elimine-o. Remova as bandejas e gavetas, bem como a pega e vedantes da porta, para evitar que crianças e animais de estimação fiquem fechados dentro do aparelho.
▶ AVISO: Desligue o aparelho da fonte de alimentação antes de limpar.
Não limpe o aparelho com escovas duras, escovas de arame, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções ácidas ou alcalinas. Limpe com detergente especial do frigorífico para evitar danos.
Limpe o eletrodoméstico quando apenas tiver armazenado pouco ou nenhum vinho. Só é necessário limpá-lo quando estiver sujo.
Limpe o interior e a caixa do aparelho com uma esponja molhada em água morna e detergente neutro
▶ Enxague com água morna limpa e seque com um pano macio.
▶ Não limpe nenhuma das peças do aparelho numa máquina de lavar loiça.
▶ Deixe pelo menos 7 minutos antes de voltar a ligar o eletrodoméstico, pois o arranque frequente pode danificar o compressor.

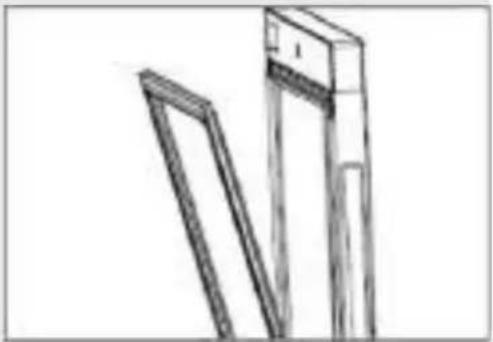

Limpe a junta de vedação da porta:
Os vedantes da porta devem ser limpos a cada 3 meses para garantir uma vedação adequada. Como indicado em baixo: Remover: Segure a vedação da porta e puxe-a de acordo com a direção da seta para remover toda a vedação da porta em ordem.
Mergulhe a escova com água ou álcool de classe alimentar, limpe o sulco da vedação da porta primeiro puxando a escova para trás e para a frente. Em seguida, limpe a superfície da vedação da porta com uma toalha embebida com água ou álcool de grau alimentar. Finalmente, lave a junta da porta para limpar e limpe-a com uma toalha limpa.
Vedação da porta de instalação após a limpeza:
Antes da instalação, certifique-se de que não há água na vedação da porta. Insira a vedação da porta na ranhura e pressione firmemente a vedação da porta desde a parte superior à parte inferior manualmente até que toda a vedação da porta seja inserida na ranhura.
Limpeza das prateleiras:
▶ Todas as prateleiras podem ser retiradas para limpeza.
▶ Retire todas as garrafas.
▶ Levante cada prateleira um pouco e retire para fora.
Limpe a prateleira com uma toalha macia.
- Aguarde até que as prateleiras estejam secas antes de as voltar a colocar.
AVISO:
Aguarde pelo menos 7 minutos para reconectar a energia depois de ter sido desconectada.
Verifique os acessórios e a literatura de acordo com esta lista: sem isolamento.
| Nome | Manual do utilizador | Cartão de serviço | Prateleira | Prateleira pequena | Tampa articulada | Rótulo energético | Tecla | Came esquerda do manual da porta |
| HWS77GDAU1 | 1 | 1 | 6 | 1 | 1 | 1 | 2 | 2 |
| HWS42GDAU1 | 1 | 1 | 3 | 1 | 1 | 1 | 2 | 2 |
Aviso
Devido a mudanças técnicas e modelos diferentes, algumas das ilustrações neste manual podem variar do seu modelo.
Imagem do aparelho
- Ventilador
- Fechadura
- Prateleira
- Porta
- Divisória intermédia
- Lâmpada LED

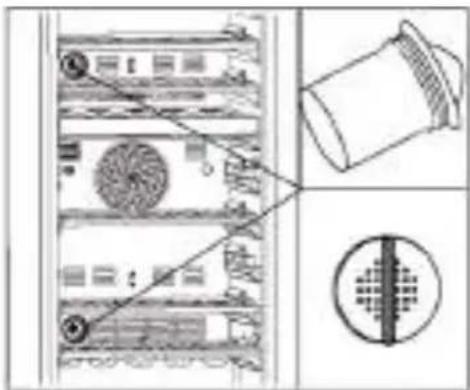

- Filtro de carvão ativado

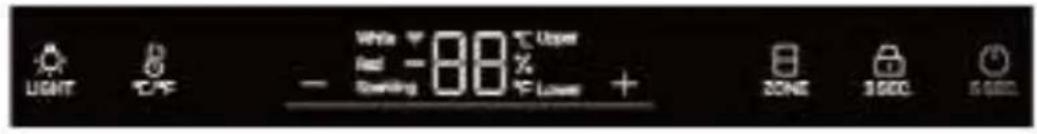

- Visor (na frente da porta)
- Pés ajustáveis
1. Desembalar
▶ Retire o aparelho da embalagem.
▶ Remova todos os materiais da embalagem, incluindo a base de espuma e toda fita adesiva com os acessórios.
2. Condições ambientes
A temperatura ambiente deve estar sempre entre 10 °C e 38 °C, uma vez que pode influenciar a temperatura no interior do aparelho e o seu consumo de energia. Não instale o aparelho perto de outros aparelhos emissores de calor (fornos, frigoríficos) sem isolamento.
3. Requisitos de espaço

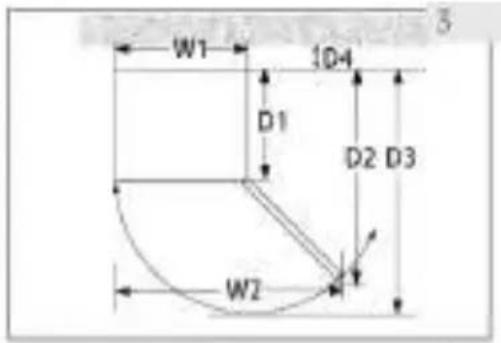

Espaço necessário para abrir a porta (Fig. 3):
| Largura em mm | Profundidade em mm | Distância até à parede em mm | |||
| W1 | W2 | D1 | D2 | D3 | D4 |
| 495 | 630 | 535 | 1033 | 1047 | 100 |

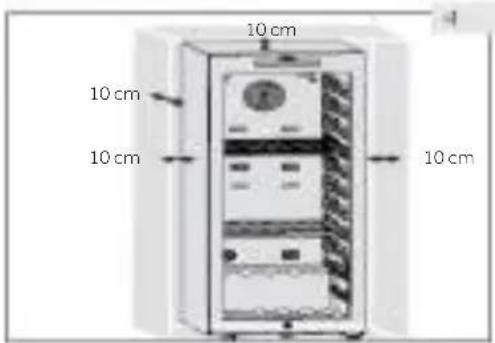

4. Espaço de ventilação
Por razões de segurança e energia, deve ser observada a distância de ventilação necessária de 10 cm em todas as direções (Fig. 4).
AVISO!
Mantenha as aberturas de ventilação no aparelho ou na estrutura embutida livres de obstruções.

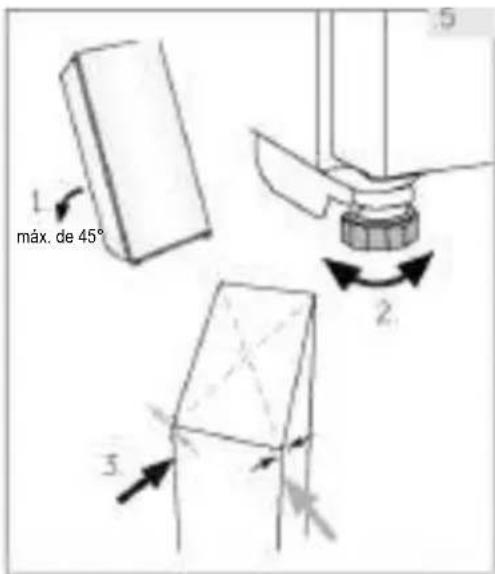

5. Alinhar o aparelho
O aparelho deve ser colocado sobre uma superfície plana e sólida.
- Incline o aparelho ligeiramente para trás (Fig. 5).
- Ajuste os pés dianteiros ajustáveis para o nível desejado, rodando-os.
- A estabilidade pode ser verificada por empurrando alternadamente as diagonais. Uma ligeira oscilação deve ser a mesma em ambas as direções. Caso contrário, a estrutura pode empenar; a consequência pode ser fugas dos vedantes da porta. Uma leve inclinação para a traseira facilita o fecho da porta.
O aparelho fecha mais facilmente se forem utilizados os pés de nivelamento na frente:
Rode os pés ajustáveis (Fig. 6) para os subir ou descer:
Rodar os pés no sentido horário levanta o aparelho.
Rodar os pés no sentido anti-horário baixa o aparelhc


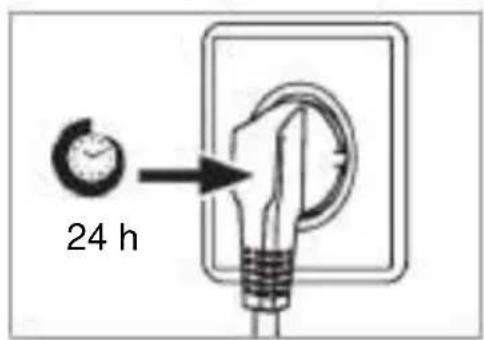

24 h7. Tempo de espera
O óleo de lubrificação sem manutenção está localizado na cápsula do compressor. Este óleo pode passar pelo sistema fechado do tubo durante o transporte se o aparelho estiver inclinado. Antes de ligar o aparelho à fonte de alimentação, aguarde 24 horas (Fig. 7) para que o óleo volte à cápsula.
8. Ligação elétrica
Antes de cada conexão verificar se:
a fonte de alimentação, tomada e fusíveis são adequados à placa de classificação.
a tomada de alimentação está ligada à terra sem fichas múltiplas nem extensão.
a ficha de alimentação e a tomada estão corretamente ajustadas.
Ligue a ficha a uma tomada doméstica instalada corretamente.
AVISO!
Para evitar riscos, um cabo de alimentação danificado deve ser substituído pela assistência ao cliente (ver cartão de garantia).

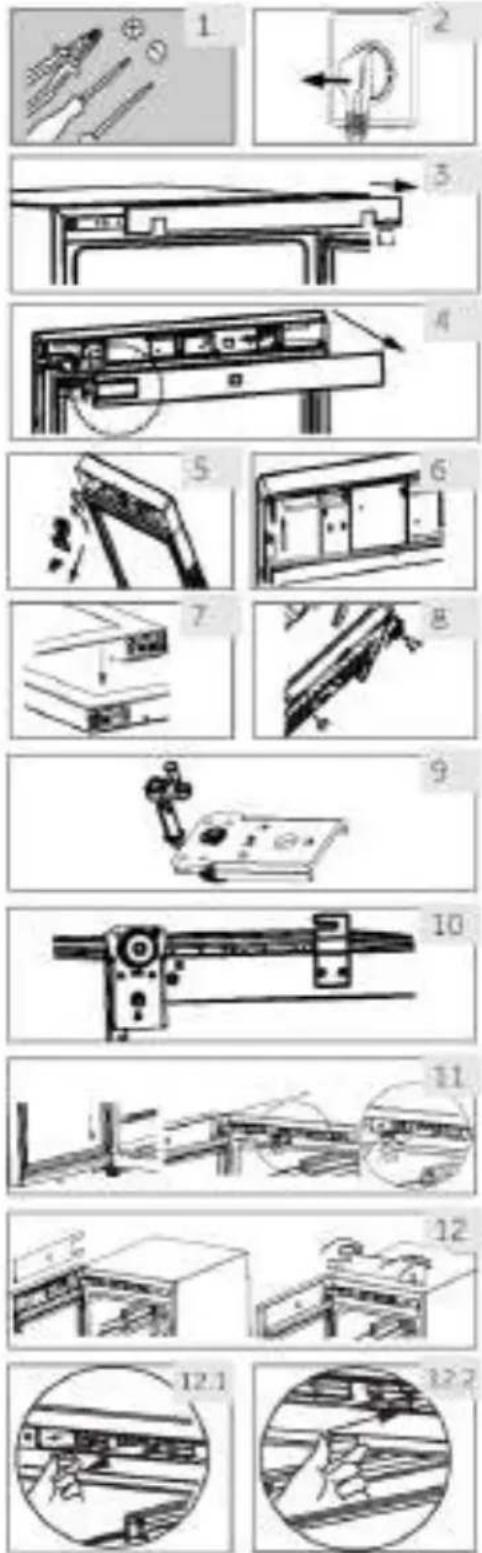

9. Reversibilidade da porta
Antes de ligar o aparelho à fonte de alimentação, deve verificar se a rotação da porta deve ser mudada da direita (como fornecida) para a esquerda, se tal for exigido pelo local de instalação e pela usabilidade
AVISO!
O eletrodoméstico é pesado. Precisa de duas pessoas para reverter o sentido de abertura da porta.
▶ Antes de qualquer operação, desligue primeiro o aparelho da rede elétrica.
▶ Não incline o aparelho mais de 45° para evitar danos ao sistema de arrefecimento.
Etapas de montagem
- Arranje a ferramenta necessária.
- Desligue o aparelho.
- Abra a porta, retire a tira dianteira e encontre a tira correspondente para remover o lado esquerc e coloque no lado direito da abertura.
- Desligue o cabo de conexão. Retire a parte superior do vedante da porta e desça a tira traseira da porta. (Remova pela abertura lateral esquerda)
-
Remova os 2 parafusos na dobradiça superior.
-
Remova a tampa e a dobradiça, remova a tampa do eixo e, em seguida, monte do outro lado e, depois, instale a dobradiça no eixo.
-
Remova o came e o suporte da porta, desloque o suporte da porta para outro lado da porta. Instale o novo came do saco de oferta.
-
Armário inclinado (menos de 45°), remova a dobradiça inferior (3 parafusos) para trás.
-
Remova o came inferior da dobradiça e o eixo da dobradiça. Instale o eixo no lado direito da dobradiça inferior. Retire o came do saco de instruções e instale-o no eixo inferior da dobradiça.
-
Instale a dobradiça inferior e o pé inferior no outro lado do armário. Lubrifique o came.
-
Instale a porta no eixo inferior da dobradiça e fixe a dobradiça superior com dois parafusos no armário. Fixe os fios de sinal no meio do sulco da dobradiça superior, e retire a tampa da dobradiça do saco de instruções e prenda-a na dobradiça superior.
-
Instale o vedante da porta e a tira da porta na porta. Introduza o par de fios de sinal de porta, mova o interruptor magnético (12.1) para a ranhura de montagem direita (12.2) da caixa da trave superior e aperte o friso frontal do armário.
-
Certifique-se de que a porta é capaz de abrir e fechar com facilidade.
1. Antes da primeira utilização
▶ Remova todos os materiais de embalagem. Isso inclui a base de espuma e toda fita adesiva que segura os acessórios da adega de vinho dentro e fora. Mantenha-os fora do alcance das crianças e elimine-os de forma ecológica.
Limpe o interior e o exterior do aparelho com água e um detergente suave antes de colocar qualquer vinho no seu interior.
Após o aparelho ter sido nivelado e limpo, aguarde pelo menos 2 horas antes de o ligar à fonte de alimentação. Se a sua adega tiver sido inclinada por qualquer motivo, aguarde 24 horas antes de a ligar. Ver seccão INSTALACÃO.
Depois de ter conectado a unidade a uma tomada elétrica, deixe a unidade funcionar por pelo menos 30 minutos para aclimatizar-se antes de fazer quaisquer ajustes.
A temperatura é ajustada automaticamente para 12 °C. Se desejar, pode alterar a temperatura manualmente. Por favor, consulte TEMPERATURA.
2. Teclas de toque
Os botões no painel de controlo são teclas de toque, que respondem quando tocadas levemente com o dedo.

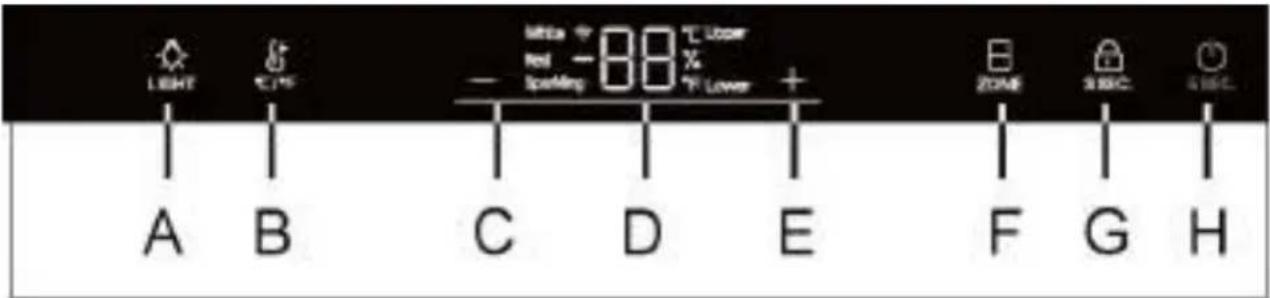

3. Descrição do painel de controlo
A Luz interior/botão Wi-Fi
B Botão de conversão °C /°F
C Botão de ajuste de temperatura: para
baixo
D. Visor
E Botão de ajuste de temperatura: para cima
F Seleção da zona de temperatura
G Botão de bloqueio H Botão de energia
4. Função de bloqueio automático
O painel de controlo bloqueia automaticamente depois de se premir qualquer tecla, 30 segundos depois de ativado, a acende-se. Para ativar o bloqueio do teclado, prima o botão durante 3 segundos, quando bloqueado o LED da retroiluminação fica obscuro. O botão A não está bloqueado.
5. Função do botão de alimentação
Quando o visor está destrancando, prima o botão H durante 5 segundos, a adega de vinhos desliga-se. Em seguida, prima o botão H durante 5 segundos/a adega de vinho acende-se. Quando o visor está bloqueado, o botão H não pode funcionar.
6. Regulação da temperatura
Aviso
Predefinições
Depois de ter conectado a unidade a uma tomada elétrica, deixe a unidade funcionar durante pelo menos 30 minutos para aclimatizar-se antes de fazer quaisquer ajustes.
Quando o aparelho é ligado após a desconexão da fonte de alimentação principal, pode levar várias horas para que as temperaturas corretas sejam alcançadas. O tempo exato varia dependendo do ambiente e da temperatura.
- Seleção da zona de temperatura
No estado de desbloqueio, o ícone está totalmente ligado. Se o visor atual estiver na zona de temperatura superior, o ícone superior está ligado e o ícone inferior está desligado. Neste momento, prima a tecla , o ícone inferior acende-se e o ícone superior apaga-se.
- Regulação da temperatura
No estado de desbloqueio, quando o ícone "superior" está ligado, a temperatura superior da zona de temperatura pode ser ajustada;
Prima + ou — quando a luz "superior" está ligada, para aumentar ou diminuir a temperatura. Quando a temperatura desejada for atingida, prima o botão. Depois disso o ajuste de temperatura está concluído e 3 segundos mais tarde, o visor de temperatura para de piscar e exibe a temperatura atual.
O intervalo de temperatura é de 5 a 20 graus.
Quando o ícone "mais baixo" está aceso, a temperatura na zona de temperatura mais baixa pode ser ajustada
As seguintes temperaturas de bebida são recomendadas para os diferentes tipos de vinho.
| Vinho tinto | +13°C a 20°C(+55°F a +68°C) | Vinho espumanteProsecco | +5°C a +8°C(+41°F a +47°F) |
| Vinho branco | +9°C a +12°C(+48°F a +54°F) |
Se você armazenar vinho por longos períodos de tempo, este deve ser armazenado a uma temperatura entre +10 °C e +12 °C (50 °F e +54 °F).
7. Modo Standby
O ecrã é automaticamente obscurecido em 30 segundos.
Acende automaticamente quando qualquer tecla é tocada ou a porta é aberta.
8. Ajuste do modo de iluminação
Prima o botão . Quando as luzes no armário estão ligadas, as luzes acendem-se
gradualmente. Quando pressionar o botão LIGHT mais uma vez as luzes serão desligadas gradualmente.
Aviso Influencias nas temperaturas
A temperatura no interior do aparelho é influenciada pelos seguintes fatores:
▶ Temperatura ambiente
▶ Frequência de abertura da porta
Quantidade de garrafas armazenadas
▶ A localização do aparelho
A configuração padrão é de 12°C
Quando o visor para de piscar, volta a mostrar a temperatura atual dentro da adega. Vai demorar algum tempo para alcançar a temperatura definida.
9. Função °C/°F
Prima o botão para alternar entre Fahrenheit e Celsius.
10. Desligar a função de memória
Em caso de falha de energia, a adega irá guardar automaticamente a temperatura ajustada. Após a recuperação de energia, será posto a funcionar com base na temperatura definida antes da falha de energia.
11. Função de compensação a baixa temperatura
A adega tem uma função de compensação de baixa temperatura para garantir a estabilidade da temperatura: Quando a temperatura ambiente é inferior à temperatura definida, a adega inicia automaticamente a função de compensação de baixa temperatura, aquecendo o aparelho. Quando a temperatura no aparelho atinge a temperatura definida, a função de compensação de baixa temperatura é desligada automaticamente.
12. Alarme de abertura da porta
Se a porta for mantida aberta durante mais de 1 min, ouve-se um sinal sonoro que indica que a porta está fechada ou qualquer tecla no painel de visualização pode ser operada e, em seguida, o sinal sonoro deixa de se ouvir.
13. Indicação de humidade
Prima o botão durante 3 segundos, a área de visualização mostra a humidade. Em seguida, prima os outros botões, o visor sai da exibição de humidade.
14. Configuração do modo Wi-Fi
CONECTIVIDADE PARÂMETROS WIRELESS
| Tecnologia | Wi-Fi | Bluetooth |
| Standard | IEE 802.11 b/g/n | Bluetooth v4.2, BR/EDR, BLE |
| Banda(s) de frequência [MHz] | 2401×2483 | 2402×2480 |
| Potência máxima [mW] Banda(s) [MHz] | 100 | 10 |
INFORMAÇÕES SOBRE O PRODUTO
Como ativar o módulo Wi-Fi:
-Prima o botão de luz durante 3 segundos para ativar
- O módulo Wi-Fi é ligado e o ícone Wi-Fi começa a piscar
- Se a adega estiver registada, mas o Wi-Fi estiver desligado, o ícone pisca
- Se a adega estiver registada e conectada o ícone Wi-Fi está sempre aceso
- Para repor o Wi-Fi prima a luz durante 3 segundos

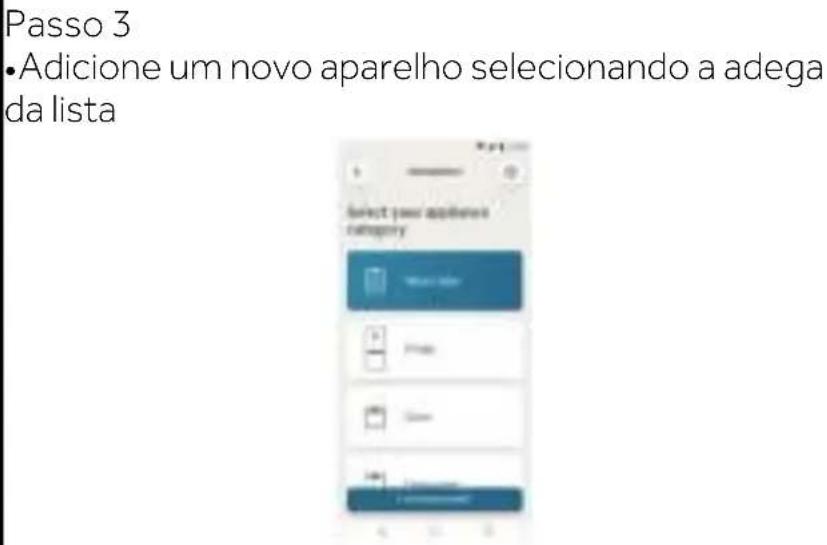

PROCEDIMENTO DE EMPARELHAMENTO NA APLICAÇÃO
| Passo 1•Faça download da aplicação hOn nas lojas | ||
 |  |  |
Passo 2•Faça login ou registe-se |  | |
Passo 4
- Digitalize o QR ou insira manualmente o número de série
- Prima o botão de luz do produto durante 3s para ativar o Wi-Fi
Passo 6
- O ícone wi-fi irá piscar, o processo de emparelhamento está em curso - Tem 5 minutos para completar o processo de emparelhamento - Quando o processo está concluído, o ícone Wi-Fi irá parar de piscar e permanecerá sempre ligado
NOTA
Dicas de poupança de energia
Certifique-se de que o aparelho está devidamente ventilado (ver INSTALAÇÃO).
Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores).
Evite temperaturas desnecessariamente baixas no aparelho. O consumo de energia aumenta quanto menor for a temperatura no aparelho.
▶ Abra a porta do aparelho o mínimo e tão brevemente quanto possível.
▶ Não exceda a quantidade de garrafas prevista para evitar obstruir o fluxo de ar.
Mantenha as vedações da porta limpas para que a porta feche sempre corretamente.
1. Prateleira
- As prateleiras são projetadas para um armazenamento e remoção fáceis do vinho. Podem ser limpas com uma toalha macia.
- Garrafas comuns com diâmetro de 76 mm podem ser empilhadas.
- Garrafas maiores podem ser empilhadas na prateleira inferior.
- A quantidade pode variar do número ou garrafas ilustradas se forem empilhadas de forma diferente.

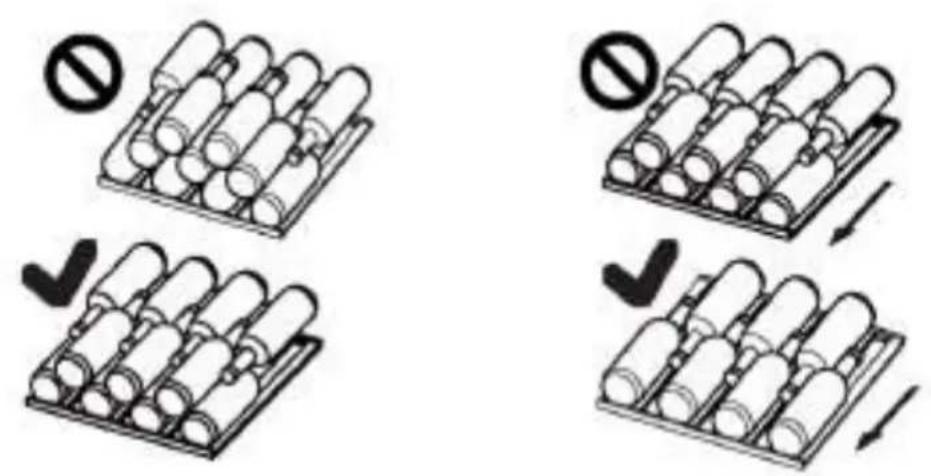

Conselhos sobre a disposição da sua adega
Recomendamos que o número de garrafas de vinho não exceda duas camadas em cada prateleira e que a capacidade das prateleiras de vinho não exceda 20 kg. Antes de colocar as garrafas dentro da adega, confirme se as prateleiras do vinho estão completamente estáveis. Além disso, confirme se existe alguma garrafa saliente das prateleiras, a fim de evitar que as garrafas batam na porta de vidro ao fechar.
2. Aluz
A luz interior LED acende-se quando a porta é aberta. Para acender a luz enquanto a porta está fechada, toque no botão. Para apagar as luzes, toque no botão novamente. Para aumentar a eficiência energética, as luzes devem ser desligadas quando a adega não estiver a ser visualizada.
3. A fechadura
Para trancar a adega, feche a porta e coloque a chave na fechadura:
Tranque a porta rodando a chave no sentido contrário ao dos ponteiros do relógio;
▶ Destranque a porta rodando a chave no sentido dos ponteiros do relógio.
1. Descongelamento
O descongelamento da adega é feito automaticamente; nenhuma operação manual é necessária.
2. Substituir a lâmpada LED
A lâmpada usa LED como sua fonte de luz, com baixo consumo de energia e longa vida útil. Se houver alguma anomalia, entre em contato com a assistência ao cliente. Consulte ASSISTÊNCIA AO CLIENTE.
AVISO!
Não substitua a lâmpada LED você mesmo. Só pode ser substituída pelo fabricante ou pelo agente de serviço autorizado.
Parâmetros da lâmpada LED:
Tensão 12V; Potência máxima:8W (forHWS77GDAU1)
Tensão 12V; Potência máxima:5W (forHWS42GDAU1)
3. Não utilizar durante um período maior
Desligue o cabo de alimentação.
Limpe o eletrodoméstico e as juntas da porta conforme descrito acima.
Mantenha a porta aberta para evitar a criação de maus odores no interior.
4. Mover o aparelho
- Remova todas as garrafas e desligue o aparelho.
- Fixe prateleiras e outras peças móveis na adega com fita adesiva.
- Não incline a adega mais de 45º para evitar danificar o sistema de refrigeração.
5. Troca de ar com filtro de carvão ativado
A forma como os vinhos continuam a amadurecer depende das condições ambientais. A qualidade do ar é, portanto, decisiva para a preservação do vinho. Um filtro de carvão ativado foi instalado na área inferior da parede traseira do aparelho para eliminar resíduos de forma ótima.
Aviso
Recomendamos que substitua o filtro uma vez por ano. Pode obter os filtros do seu revendedor.
Substituir o filtro:
Retire o filtro pela pega. Vire-o para a esquerda e remova.
Inserir o filtro:
Insira com a pega em posição vertical. Vire-o para a direita e insira.
Resolução de problemas
Muitos problemas que ocorrem podem ser resolvidos por si mesmo sem experiência específica. Em caso de problema, por favor verifique todas as possibilidades apresentadas e siga as instruções abaixo antes de contactar um serviço pós-venda. Consulte ASSISTÊNCIA AO CLIENTE.
AVISO!
Antes da manutenção, desative o aparelho e desligue a ficha da tomada.
Os equipamentos elétricos devem ser reparados apenas por eletricistas qualificados, uma vez que reparações inadequadas podem causar danos consequenciais consideráv
Se o cabo de alimentação estiver danificado, este apenas pode ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.
| Código de erro | Causa | Solução |
| rH | O aparelho emite um aviso de alta temperatura quando a temperatura do compartimento superior foi superior a 25 °C durante 3 horas. | A temperatura ambiente é demasiado alta. A temperatura de funcionamento do aparelho deve estar compreendida entre 10 °C e 38 °C. |
| RL | O compressor para de funcionar quando a temperatura é inferior a 0 °C. O aviso de baixa temperatura é dado quando a temperatura foi inferior a 0 °C durante 2 horas | A temperatura ambiente é demasiado baixa. A temperatura de funcionament do eletrodoméstico deve estar compreendida entre 10 °C e 38 °C. |
| Problema | Causa possível | Possível solução |
| O compressor não funciona. | A ficha de alimentação não está ligada na tomada de alimentação. | Ligue a ficha de corrente. |
| O aparelho funciona frequentemente ou funciona por um período de tempo demasiado longo. | A temperatura exterior é muito alta.O aparelho foi desligado da alimentação por um período de tempo.Uma porta do eletrodoméstico não está bem fechada.A porta foi aberta com muita frequência ou por muito tempo.As juntas da porta estão sujas, desgastadas, rachadas ou não correspondem.A circulação de ar necessária não é garantida.A temperatura é demasiado baixa. | Neste caso, é normal que o aparelho funcione mais tempo.Normalmente, demora algum tempo para o aparelho arrefecer completamente.Feche a porta e certifique-se de que o aparelho está localizado num piso e de que não há comida ou recipiente a obstruir a porta.Não abra a porta com demasiada frequência.Limpe a vedação da porta ou peça à assistência ao cliente que a substitua.Assegure uma ventilação adequada.O problema resolve-se quando a temperatura desejada tiver sido atingida. |
| O interior da adega está sujo e/ou com cheiros. | O interior da adega necessita de limpeza. | Limpe o interior da adega de vinho |
| Não está frio o suficiente dentro do aparelho. | A temperatura está definida para demasiado alta.As garrafas foram adicionadas recen-temente.Uma porta do eletrodoméstico não está bem fechada.A porta foi aberta com muita frequência ou por muito tempo.As juntas da porta estão sujas, desgastadas, rachadas ou não correspondem. | Repor a temperatura.Deixe tempo para garrafas adicionadas recentemente atingirem a temperatura desejada.Feche a porta.Não abra a porta com demasiada frequência.Limpe a vedação da porta ou peça à assistência ao cliente que a substitua. |
| Está demasiado frio no interior do aparelho. | A temperatura é demasiado baixa. | Repor a temperatura. |
| Formação de humidade no interior do compartimento do frigorífico. | O clima é demasiado quente e demasiado húmido.Uma porta do eletrodoméstico não está bem fechada.A porta foi aberta com muita frequência ou por muito tempo. | Aumente a temperatura.Feche a porta.Não abra a porta/gaveta com muita frequência. |
Resolução de problemas
PT
| Problema | Causa possível | Possível solução |
| A humidade acumula-se na superfície externa da adega. | O clima é demasiado quente e demasiado húmidoA porta não está totalmente fechada O ar frio no aparelho e o ar quente no exterior condensam. | Isso é normal num clima húmido e mudará quando a humidade diminuir.Certifique-se de que a porta está bem fechada e que os vedantes selam corretamente. |
| O aparelho faz sons anormais | O aparelho não está colocado sobre um piso nivelado.O aparelho toca em algum objeto ao seu redor. | Ajuste os pés para nivelar o aparelho.Remova objetos em redor do aparelho. |
| Deve ouvir-se um som leve semelhante ao de água a correr. | Isto é normal | - |
| O sistema de iluminação interior ou de arrefecimento não funciona. | A ficha de alimentação não está ligada tomada de alimentação.A fonte de alimentação não está intacta.A lâmpada LED está avariada. | Ligue a ficha de corrente.Verifique a alimentação elétrica da divisão. Ligue para a companhia de eletricidade local.Por favor, ligue para a assistência para substituir |
| Os lados do refrigerador e a tira da porta ficam quentes | Isto é normal. | - |
| A porta não fecha corretamente | O aparelho não está nivelado.A porta está bloqueada. | Nivele o aparelho com os pés de nivelamento.Verifique se há obstruções como garrafas ou prateleiras. |
Ficha de produto de acordo com o Regulamento UE N.º 1060/2010
| Marca | Haier | Haier |
| Nome do modelo / identificador | HWS42GDAU1 | HWS77GDAU1 |
| Capacidade nominal do frasco | 42 | 77 |
| Categoria de refrigeração para uso doméstico | 2 | 2 |
| Classe de eficiência energética | A | A |
| Consumo anual de energia (kWh/ano) 1) | 142 | 152 |
| Volume de armazenagem (L) | 106 | 190 |
| Classe climática:Este aparelho destina-se a ser utilizado a uma temperatura ambiente entre 10 °C e 38 °C. | SNNST | SNNST |
| Emissões de ruído aéreo (db(A) re 1pW) | 37 | 37 |
| Tipo de aparelho | Instalação independente | Instalação independente |
| Este aparelho destina-se exclusivamente à armazenagem de vinho. | Sim | Sim |
| Dimensões (D/W/H em mm) | 585/497/820 | 585/497/1270 |
Explicações:
1) com base nos resultados do teste padrão durante 24 horas. O consumo real de energia depende do ambiente real, da quantidade de garrafas, da temperatura ajustada, da abertura e fecho da porta, etc.
2) O consumo nominal de energia é o valor obtido de acordo com o ensaio normal quando o armário de vinhos não acende a luz interna.
11.3 Normas e diretivas CE
Este produto cumpre os requisitos de todas as diretivas CE aplicáveis com as normas harmonizadas correspondentes, que permitem a marcação CE.
Assistência ao cliente
Recomendamos o nosso Serviço de Assistência ao Cliente da Haier e a utilização de peças de reposição originais.
Se tiver algum problema com o seu aparelho, verifique primeiro a secção RESOLUÇÃO DE PROBLEMAS.
Se não conseguir encontrar uma solução nesta secção, entre em contato
▶ com o seu revendedor local ou
a área de Serviço e Suporte em www.haier.com onde pode encontrar números de telefone e perguntas frequentes e onde pode ativar um pedido de assistência.
Para contactar a nossa Assistência, certifique-se de que tem os seguintes dados disponíveis. As informações podem ser encontradas na placa de classificação.
Modelo N.° de série
Verifique também o cartão de garantia fornecido com o produto em caso de garantia.
Para consultas gerais, por favor encontre os nossos endereços na Europa abaixo:
| Endereços da Haier na Europa | |||
| País* | Endereço postal | País | Endereço postal |
| Itália | Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITÁLIA | França | Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANÇA |
| Espanha Portugal | Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaESPANHA | Bélgica-FRBélgica-NLPaíses BaixosLuxemburgo | Haier Benelux SAAnderlechtRoute de Lennik 451BÉLGICA |
| Alemanha Áustria | Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgALEMANHA | PolóniaRepúblicaChecaHungriaGréciaRoméniaRússia | Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLÓNIA |
| Reino Unido | Haier Appliances UK Co. Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HR RU | ||

