MANUAL DE USUARIO HWS42DGAU1 HAIER

ADVERTENCIA: Riesgo de incendio o mate rial infl amable. El símbolo indica que existe riesgo de incen dio, dado que se utilizan materiales infl amables. Se debe procurar evitar incendios medi ante la combustión de materiales infl amables.

Manual de usuario Bodega de vinos HWS77GDAU1 HWS42GDAU1 ESGracias

Gracias por comprar un producto Haier. Lea atentamente estas instrucciones antes de utilizar este electrodoméstico. Las instrucciones contienen información importante que le ayudará a sacar el máximo provecho del electrodoméstico y a garantizar una instalación, uso y mantenimiento seguros y adecuados. Guarde este manual en un lugar accesible para que siempre pueda consultarlo para el uso seguro y adecuado del electrodoméstico. Si usted vende el electrodoméstico, lo dona o lo deja atrás al mudarse, asegúrese de dejar también este manual para que el nuevo propietario pueda familiarizarse con el electrodoméstico y las advertencias de seguridad.

Leyenda Advertencia: Información de seguridad importante

Información general y consejos

Información medioambiental

Ayude a proteger el medio ambiente y la salud humana. Tire el embalaje en los contenedores correspondientes para reciclarlo. Ayude a reciclar los residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con este símbolo con los residuos domésticos. Lleve el producto a su planta de reciclaje local o póngase en contacto con su oficina municipal.

¡ATENCIÓN! ¡Peligro de lesiones o asfixia! Los refrigerantes y los gases deben desecharse de forma profesional. Asegúrese de que la tubería del circuito refrigerante no está dañada antes de desecharla adecuadamente. Desconecte el electrodoméstico de la red eléctrica. Corte el cable de red y deséchelo. Retire las bandejas y los cajones, así como el pestillo de la puerta y las juntas, para evitar que los niños y las mascotas se queden encerrados en el electrodoméstico. Los electrodomésticos viejos todavía tienen algún valor residual. Un método de eliminación respetuoso con el medio ambiente garantizará que las valiosas materias primas puedan recuperarse y volver a utilizarse. El ciclopentano, una sustancia inflamable que no daña el ozono, se utiliza como expansor para la espuma aislante. Al garantizar que este producto se desecha correctamente, ayudará a prevenir posibles consecuencias negativas para el medio ambiente y la salud humana. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con los profesionales de su ayuntamiento, su servicio de eliminación de residuos domésticos o la tienda donde compró el producto.ES Índice

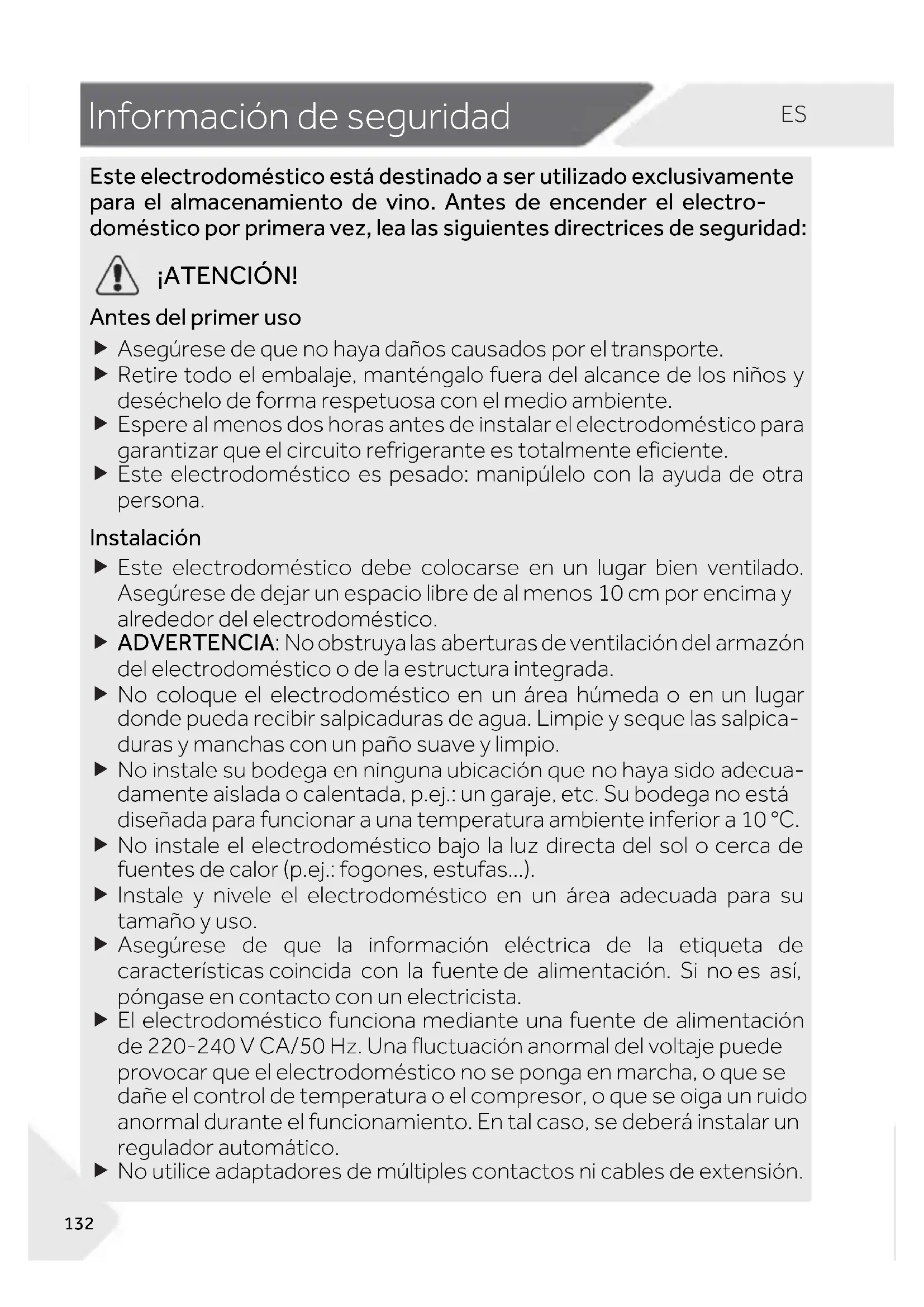

1-Información de seguridad Este electrodoméstico está destinado a ser utilizado exclusivamente para el almacenamiento de vino. Antes de encender el electro- doméstico por primera vez, lea las siguientes directrices de seguridad:

¡ATENCIÓN! Antes del primer uso Asegúrese de que no haya daños causados por el transporte. Retire todo el embalaje, manténgalo fuera del alcance de los niños y deséchelo de forma respetuosa con el medio ambiente. Espere al menos dos horas antes de instalar el electrodoméstico para garantizar que el circuito refrigerante es totalmente eficiente. Este electrodoméstico es pesado: manipúlelo con la ayuda de otra persona. Instalación Este electrodoméstico debe colocarse en un lugar bien ventilado. Asegúrese de dejar un espacio libre de al menos 10 cm por encima y alrededor del electrodoméstico. ADVERTENCIA: No obstruya las aberturas de ventilación del armazón del electrodoméstico o de la estructura integrada. No coloque el electrodoméstico en un área húmeda o en un lugar donde pueda recibir salpicaduras de agua. Limpie y seque las salpica- duras y manchas con un paño suave y limpio. No instale su bodega en ninguna ubicación que no haya sido adecua- damente aislada o calentada, p.ej.: un garaje, etc. Su bodega no está diseñada para funcionar a una temperatura ambiente inferior a 10 °C. No instale el electrodoméstico bajo la luz directa del sol o cerca de fuentes de calor (p.ej.: fogones, estufas...). Instale y nivele el electrodoméstico en un área adecuada para su tamaño y uso. Asegúrese de que la información eléctrica de la etiqueta de características coincida con la fuente de alimentación. Si no es así, póngase en contacto con un electricista. El electrodoméstico funciona mediante una fuente de alimentación de 220-240 V CA/50 Hz. Una fluctuación anormal del voltaje puede provocar que el electrodoméstico no se ponga en marcha, o que se dañe el control de temperatura o el compresor, o que se oiga un ruido anormal durante el funcionamiento. En tal caso, se deberá instalar un regulador automático. No utilice adaptadores de múltiples contactos ni cables de extensión.ES Información de seguridad

¡ATENCIÓN! ADVERTENCIA: No coloque múltiples tomas de corriente portátiles ni fuentes de alimentación portátiles en la parte trasera del electro- doméstico. ADVERTENCIA: Al posicionar el electrodoméstico, asegúrese de que el cable de alimentación no está atrapado o dañado. No oprima el cable de alimentación. Utilice una toma de corriente a tierra separada para la fuente de alimentación a la que se pueda acceder fácilmente. Este electro- doméstico debe conectarse a tierra. Solo para el Reino Unido: El cable de alimentación de este electro- doméstico está equipado con un enchufe de 3 cables (a tierra) que se ajusta a una toma de corriente estándar de 3 cables (a tierra). No corte ni desmonte la tercera patilla (toma de tierra). Una vez instalado el electrodoméstico, el enchufe debe ser accesible. ADVERTENCIA: No dañe el circuito del refrigerante. Uso diario Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales redu- cidas, o sin experiencia o conocimientos previos, siempre y cuando hayan recibido la supervisión y las instrucciones necesarias para utilizar el electrodoméstico de forma segura y comprendan los riesgos que implica. Los niños no deben jugar con este electrodoméstico. Se permite que los niños de 3 a 8 años llenen y vacíen electrodo- mésticos de refrigeración, pero no están autorizados a limpiarlos e instalarlos. Mantenga alejados del electrodoméstico a los niños menores de 3 años a menos que estén constantemente supervisados. Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión. El electrodoméstico debe colocarse de manera que sea accesible. Si se filtra gas de hulla u otro gas inflamable en las proximidades del electrodoméstico, apague la válvula del gas filtrado, abra las puertas y ventanas y no desconecte el cable de alimentación del electrodoméstico. Espere al menos 7 minutos antes de volver conectar la alimentación después de desconectarla. No levante el electrodoméstico por las asas de la puerta. Las llaves deben mantenerse fuera del alcance de los niños y lejos del electrodoméstico para evitar que los niños se queden encerrados dentro.Información de seguridad

¡ATENCIÓN! Tenga en cuenta que el electrodoméstico está configurado para fun- cionar en un rango de temperatura específico de entre 10 y 38 °C. El electrodoméstico puede no funcionar correctamente si se deja durante mucho tiempo a una temperatura superior o inferior al intervalo indicado. No coloque artículos inestables (objetos pesados, recipientes llenos de agua) en la parte superior del electrodoméstico, a fin de evitar lesiones personales causadas por caídas o descargas eléctricas causadas por el contacto con el agua. Abra y cierre la puerta solamente usando las asas. El espacio entre la puerta y el armario es muy estrecho. No ponga las manos en estas áreas para evitar pillarse los dedos. Abra o cierre las puertas del electro- doméstico solo cuando no haya niños dentro del área de movimiento de la puerta. No almacene ni utilice elementos inflamables, explosivos o corrosivos en el electrodoméstico ni cerca de él. No almacene en este electrodoméstico sustancias explosivas, como botes de aerosol con propelente inflamable. No almacene medicamentos, bacterias ni agentes químicos en el electrodoméstico. Esto es un electrodoméstico. No se recomienda almacenar materiales que requieran temperaturas extremas. No ajuste una temperatura innecesariamente baja en el compartimento de la cámara de vino. En los ajustes altos pueden darse temperaturas bajo cero. Atención: Las botellas pueden reventar. No toque la superficie interior del compartimento del electrodoméstico cuando esté en funcionamiento, especialmente con las manos mojadas, ya que las manos pueden congelarse en la superficie. Para una refrigeración adecuada del vino, no sobrecargue el electro- doméstico. Desenchufe el electrodoméstico en caso de interrupción del suministro eléctrico o antes de limpiarlo. Deje pasar al menos 7 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor. ADVERTENCIA: No utilice dispositivos eléctricos dentro del electrodo- méstico, a menos que sean del tipo recomendado por el fabricante. Para evitar riesgos, solo el servicio de atención al cliente debe reemplazar un cable de alimentación dañado (ver tarjeta de garantía). Para prolongar la vida útil del electrodoméstico, evite apagarlo. No coloque el electrodoméstico horizontalmente sobre el suelo. Después de inclinar el electrodoméstico más de 45°, espere 24 horas antes de enchufarlo.ES Consejos de seguridad

2-Consejos de seguridad

¡ATENCIÓN! Mantenimiento / limpieza Asegúrese de que los niños están bajo supervisión si realizan tareas de limpieza y mantenimiento. Desconecte el electrodoméstico de la red eléctrica antes de realizar cualquier mantenimiento rutinario. Deje pasar al menos 7 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor. Cuando desenchufe el electrodoméstico, hágalo agarrando la clavija, no el cable. No limpie el electrodoméstico con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona y soluciones orgánicas similares, soluciones ácidas o alcalinas. Limpie con un detergente especial para frigoríficos/congeladores para evitar daños. Finalmente, use una solución de agua tibia y bicarbonato (aproxi- madamente una cucharada de bicarbonato en un litro/cuarto de agua). Enjuague abundantemente con agua y seque con un trapo. No utilice limpiadores en polvo u otros limpiadores abrasivos. No lave las piezas extraíbles en el lavavajillas. ADVERTENCIA: No utilice dispositivos mecánicos ni otros equipos para acelerar el proceso de descongelación, salvo aquellos recomen- dados por el fabricante. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos. No intente reparar, desmontar o modificar este electrodoméstico usted mismo. En caso de reparación, póngase en contacto con nuestro servicio de atención al cliente. Si las luces están dañadas, deben ser sustituidas por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos. Saque el polvo de la parte posterior de la unidad al menos una vez al año para evitar el riesgo de incendio, así como un mayor consumo de energía.Consejos de seguridad

No rocíe ni enjuague el electrodoméstico durante la limpieza. No use agua pulverizada o vapor para limpiar el electrodoméstico. No limpie la puerta de cristal fría con agua caliente. El cambio repentino de temperatura puede causar que el vidrio se rompa. Si deja el electrodoméstico fuera de uso durante un periodo prolongado, déjelo abierto para evitar que se acumulen malos olores en el interior. Información sobre gases refrigerantes

¡ATENCIÓN! Este electrodoméstico contiene el refrigerante inflamable ISOBUTANO (R600a). Asegúrese de no dañar el circuito refrigerante durante el transporte o la instalación. La fuga de refrigerante puede causar lesiones oculares o incendios. Si se produce algún daño, mantenga alejadas las fuentes de fuego abiertas, ventile a fondo la habitación y no conecte o desconecte los cables de alimentación de este o cualquier otro electrodoméstico. Informe al servicio de atención al cliente. En caso de que los ojos entren en contacto con el refrigerante, enjuágue- los inmediatamente con agua corriente y llame inmediatamente a un oftalmólogo. ADVERTENCIA: El sistema de refrigeración está bajo alta presión. No lo fuerce. Dado que se utilizan refrigerantes inflamables, siga estrictamente las instrucciones de instalación, manipulación y mantenimiento del electrodoméstico y póngase en contacto con un técnico profesional o con nuestro servicio posventa para desecharlo.ES Consejos de seguridad

Uso previsto Este electrodoméstico está diseñado para uso doméstico y aplicaciones similares, tales como: - Cocinas para personal en tiendas, oficinas y otros entornos de trabajo. - Granjas y el uso por clientes en hoteles, moteles y otros entornos de tipo residencial. - Entornos tipo pensión. - Catering y aplicaciones similares no minoristas. Para garantizar la conservación segura del vino, siga las instrucciones de uso. Los detalles sobre la zona de almacenamiento más apropiada para determinados tipos de alimentos, teniendo en cuenta la distribución de la temperatura en los distintos compartimentos del electrodo- méstico, se encuentran en la otra parte del manual. No se permite realizar cambios o modificaciones en el electrodo- méstico. Un uso no previsto puede causar riesgos y la pérdida de reclamaciones de garantía.Consejos de seguridad

Eliminación El símbolo presente en el producto o en su embalaje indica que este producto no puede ser tratado como residuo doméstico. Por el contrario, debe llevarse al punto de recogida pertinente para el reciclado de equipos eléctricos y electrónicos. Asegurándose de que este producto se elimina correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, provocadas por una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con los profesionales de su ayuntamiento, su servicio de eliminación de residuos domésticos o la tienda donde compró el producto. Dado que se utilizan gases expansivos de aislamiento inflamables, póngase en contacto con un técnico profesional o con nuestro servicio posventa para desecharlo. ¡ATENCIÓN! ¡Peligro de lesiones o asfixia! Los refrigerantes y los gases deben desecharse de forma profesional. Asegúrese de que la tubería del circuito refrigerante no está dañada antes de desecharla adecuadamente. Desconecte el electrodoméstico de la red eléctrica. Corte el cable de red y deséchelo. Retire las bandejas y los cajones, así como el pestillo de la puerta y las juntas, para evitar que los niños y las mascotas se queden encerrados en el electrodoméstico.ES Mantenimiento

3-Mantenimiento ADVERTENCIA: Desconecte el electrodoméstico de la fuente de alimentación antes de limpiarlo. No limpie el electrodoméstico con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona y soluciones orgánicas similares, soluciones ácidas o alcalinas. Limpie con un deter- gente especial para frigoríficos para evitar daños. Limpie el electrodoméstico solo cuando haya poco o ningún vino guardado. Solo es necesario limpiarlo cuando está sucio. Limpie el interior y el armazón del electro- doméstico con una esponja humedecida en agua tibia y detergente neutro. Enjuague con agua tibia limpia y seque con un paño suave. No limpie ninguna de las piezas o partes de este electrodoméstico en un lavavajillas.

Deje pasar al menos 7 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor. Limpieza de la junta de la puerta: Las juntas de la puerta deben limpiarse cada 3 meses para garantizar un sellado adecuado. Según se indica a continuación: Extracción: Agarre la junta de la puerta y tire de ella de acuerdo con la dirección que indica la flecha para sacar toda la junta de la puerta. Sumerja el cepillo con agua o alcohol de grado alimenticio y limpie la junta de la puerta primero moviendo el cepillo hacia atrás y hacia fuera. Luego limpie la super- ficie de la junta de la puerta con un trapo empapado en agua o alcohol de grado alimenticio. Finalmente, lave la junta de la puerta y séquela con un trapo limpio.Mantenimiento

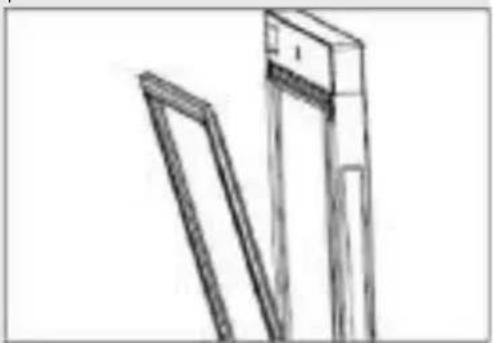

Instalación de la junta de la puerta después de la limpieza: Antes de la instalación, asegúrese de que no haya agua en la junta. Introduzca la junta de la puerta en la ranura y presione firmemente con la mano de la parte superior a la parte inferior hasta que toda la junta se inserte en la ranura. Limpieza de los estantes: Todos los estantes se pueden sacar para su limpieza. Saque todas las botellas. Levante un poco cada estante y extráigalo. Limpie el estante con un trapo suave. Espere a que los estantes estén secos antes de volver a colocarlos. ADVERTENCIA: Espere al menos 7 minutos antes de volver a conectar la alimentación después de desconectarla.ES Accesorios

4-Accesorios Compruebe los accesorios y guías de acuerdo con esta lista: sin aislamiento. Nombre Manual

servicio Estante Estante pequeño Tapa de la bisagra Etiqueta energética Llave Leva izquierda manual de la puerta HWS77GDAU1

2Descripción del producto

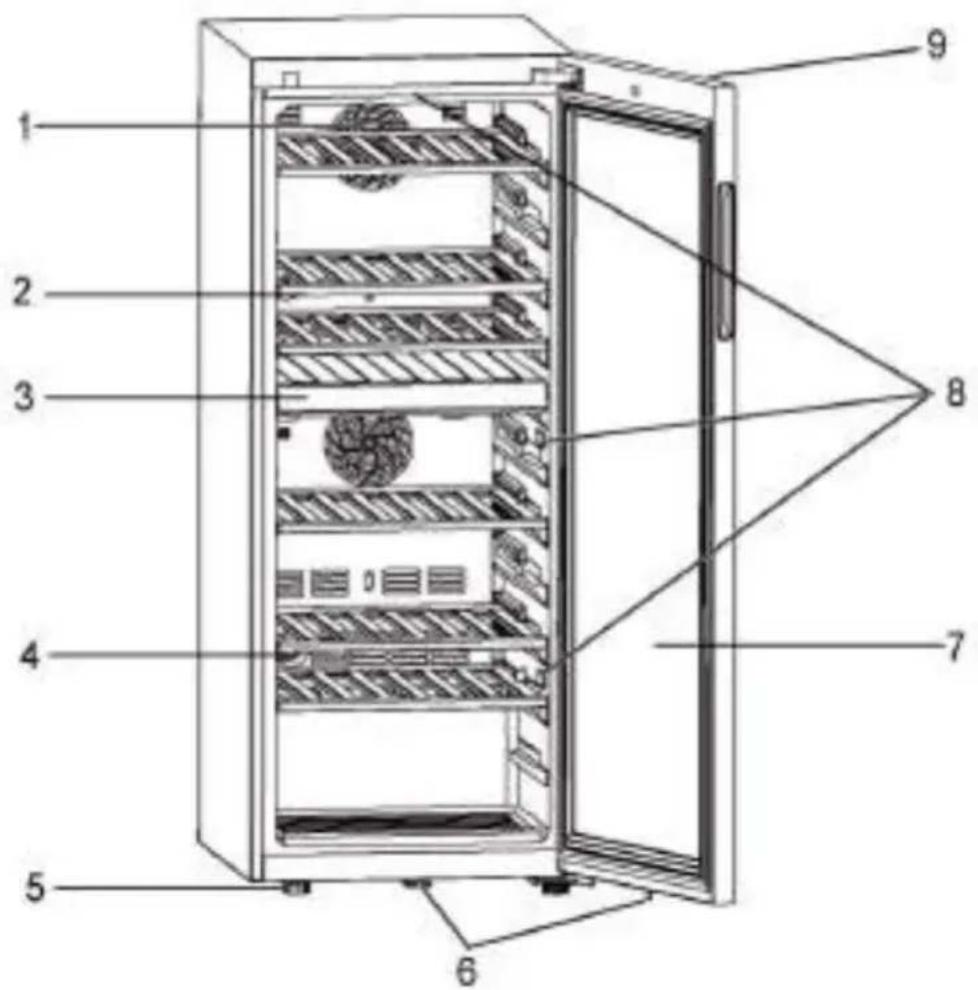

142 5-Descripción del producto Aviso Debido a cambios técnicos y a las diferencias entre modelos, algunas de las ilustraciones de este manual pueden diferir de su modelo.

4. Filtro de carbón activo

de la puerta)ES Instalación

Saque el electrodoméstico de su embalaje. Retire todos los materiales de embalaje, incluyendo la base de espuma y toda la cinta adhesiva que sujeta los accesorios.

2. Condiciones ambientales

La temperatura ambiente debe estar siempre entre 10 °C y 38 °C, ya que puede influir en la temperatura del interior del electrodoméstico y su consumo energético. No instale el electrodoméstico cerca de otros electrodoméstico emisores de calor (hornos, neveras) sin aislamiento.

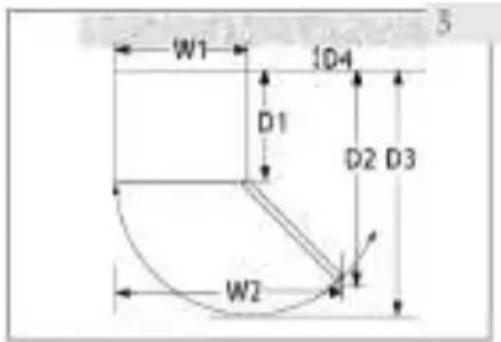

3. Requisitos de espacio

Espacio necesario para abrir la puerta (Fig. 3): Ancho en mm Profundidad en mm Distancia a la pared en mm

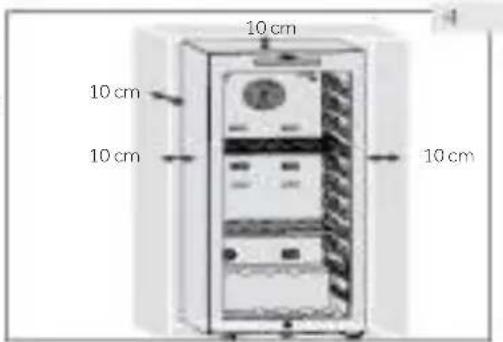

4. Espacio de ventilación

Por razones de seguridad y energía, debe respetarse la distancia de ventilación necesaria de 10 cm en todas direcciones (Fig. 4).

¡ATENCIÓN! No obstruya las aberturas de ventilación del armazón del electrodoméstico o de la estructura integrada.

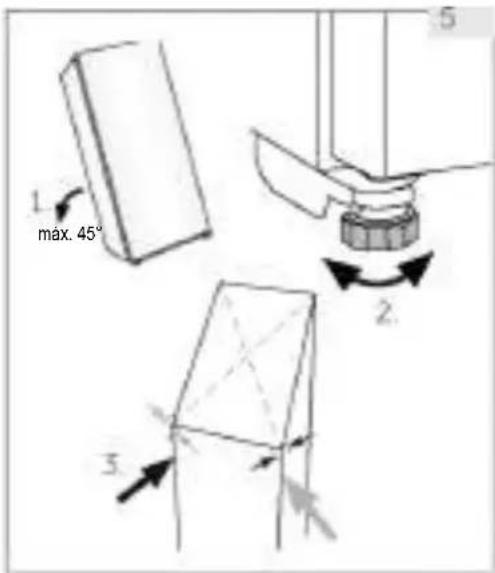

5. Nivelación del electrodoméstico

Este electrodoméstico debe colocarse sobre una superficie plana y sólida.

1. Incline el electrodoméstico ligeramente hacia

2. Ajuste las patas delanteras ajustables al nivel

deseado haciéndolas girar.

3. Puede comprobarse la estabilidad golpeando

alternativamente las diagonales. El ligero bamboleo debe ser el mismo en ambas direcciones. De lo contrario, el marco puede deformarse y resultar en fugas en las juntas de la puerta. Una ligerísima inclinación hacia atrás facilita el cierre de la puerta.

6. Ajuste de la puerta

El electrodoméstico se cierra más fácilmente si se utilizan las patas ajustables situadas en la parte delantera: Gire las patas ajustables (Fig. 6) para elevarlas o bajarlas: Girar las patas en sentido horario eleva el electro- doméstico. Girar las patas en sentido antihorario baja el electro-doméstico.

El aceite de lubricación sin mantenimiento se encuentra en la cápsula del compresor. Este aceite puede pasar por el sistema de tuberías cerradas durante el transporte si el electrodoméstico está inclinado. Antes de conectar el electrodoméstico a la fuente de alimentación, espere 24 horas (Fig. 7) para que el aceite vuelva a entrar en la cápsula.

8. Conexión eléctrica

Antes de cada conexión, compruebe si: La fuente de alimentación, la toma de corriente y el fusible son adecuados para la placa de clasificación. La toma de corriente tiene conexión a tierra y no tiene múltiples contactos ni extensiones. El enchufe y la toma de corriente están bien ajustados. Conecte el enchufe a una toma de corriente doméstica correctamente instalada.

¡ATENCIÓN! Para evitar riesgos, solo el servicio de atención al cliente debe reemplazar un cable de alimentación dañado (ver tarjeta de garantía).

9. Reversibilidad de la puerta

Antes de conectar el electrodoméstico a la fuente de alimentación, debe comprobar si la apertura de la puerta debe cambiar de derecha (por defecto) a izquierda por la ubicación de instalación y la facilidad de uso.

¡ATENCIÓN! Este es un electrodoméstico pesado. Se necesitan dos personas para cambiar la reversibilidad de la puerta. Antes de realizar cualquier operación, desenchufe el electrodoméstico de la red eléctrica. No incline el electrodoméstico más de 45° para evitar daños en el sistema de refri- geración. 24 hES Instalación

1. Consiga las herramientas necesarias.

2. Desenchufe el electrodoméstico.

3. Abra la puerta, desmonte la tira delantera y

encuentre la tira correspondiente para retirar el lado izquierdo y colocarlo en el lado derecho del hueco.

4. Desenchufe el cable de conexión. Tire de la parte

superior de la junta de la puerta y desmonte la tira trasera de la puerta. (Retirar de la abertura lateral izquierda).

5. Retire 2 tornillos de la bisagra superior.

6. Retire la tapa y la bisagra, retire la cubierta del eje

y luego monte en el otro lado. Luego instale la bisagra en el eje.

7. Retire la leva y el soporte de la puerta, mueva el

soporte de la puerta a otro lado de la puerta. Instale la nueva leva.

9. Retire la leva inferior de la bisagra y el eje de la

bisagra. Instale el eje en el lado derecho de la bi- sagra inferior. Saque la leva de la bolsa de instruc- ciones e instálela en el eje inferior de la bisagra.

10. Instale la bisagra inferior y la pata inferior en el

otro lado del armario. Lubrique la leva.

11. Instale la puerta en el eje inferior de la bisagra y fije

la bisagra superior al armario con dos tornillos. Fije los cables de señal en el centro de la ranura superior de la bisagra, tome la tapa de la bisagra de la bolsa de instrucciones y fíjela a la bisagra superior.

12. Instale la junta de la puerta y la tira de la puerta en

la puerta. Introduzca el par de cables de señal de la puerta, mueva el interruptor magnético (12.1) a la ranura de montaje derecha (12.2) de la viga superior y acople el embellecedor frontal del armario.

13. Asegúrese de que la puerta puede abrirse y

1. Antes del primer uso

Retire todos los materiales de embalaje. Esto incluye la base de espuma y toda la cinta adhesiva que sujeta los accesorios de la bodega por dentro y por fuera. Manténgalos fuera del alcance de los niños y deséchelos de forma respetuosa con el medio ambiente. Limpie el interior y el exterior del electrodoméstico con agua y un detergente suave antes de introducir cualquier vino en él. Después de nivelar y limpiar el electrodoméstico, espere al menos 2 horas antes de conectarlo a la fuente de alimentación. Si su bodega se ha inclinado por cualquier razón, espere 24 horas antes de enchufarla. Consulte la sección Instalación. Una vez que haya enchufado la unidad a una toma de corriente eléctrica, déjela en funcionamiento durante al menos 30 minutos para que se aclimate antes de realizar cualquier ajuste. La temperatura se ajusta automáticamente a 12 °C. Si lo desea, puede cambiar la temperatura manualmente. Consulte la sección Temperatura.

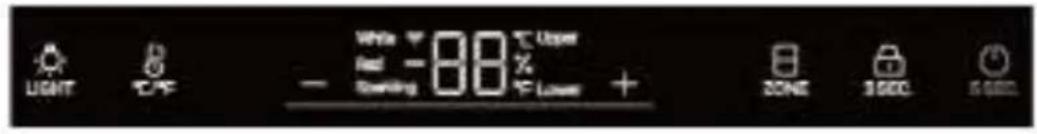

Los botones del panel de control son teclas táctiles, que responden cuando las toca ligeramente con el dedo.

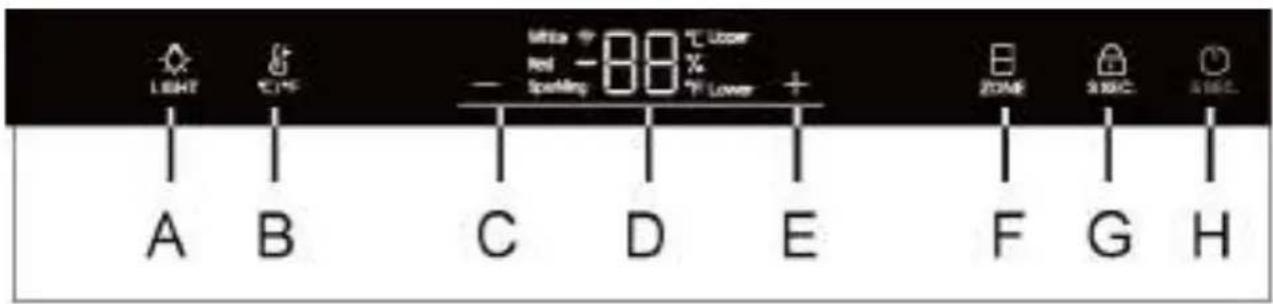

3. Descripción del panel de control

A Luz interior/botón WiFi B Botón de conversión °C/°F C Botón de ajuste de la temperatura: menos D Pantalla E Botón de ajuste de la temperatura: más F Selección de la zona de temperatura G Botón de bloqueo H Botón de encendido

4. Función de bloqueo automático

El panel de control se bloquea automáticamente después de 30 segundos de ser activado, el símbolo se ilumina. Para activar el bloqueo del teclado, mantenga pulsado el botón durante 3 segundos. Cuando se bloquea, la luz LED retroiluminada se atenúa. El botón A no se bloquea.

5. Función del botón de encendido

Cuando la pantalla esté desbloqueada, pulse el botón H durante 5 segundos: la bodega cortará el suministro de energía. A continuación, pulse el botón H durante 5 segundos: la bodega de vinos se encenderá. Cuando la pantalla está bloqueada, el botón H no funciona.ES Uso

Aviso Ajustes preestablecidos Una vez que haya enchufado la unidad a una toma de corriente eléctrica, déjela en funcionamiento durante al menos 30 minutos para que se aclimate antes de realizar cualquier ajuste. Cuando se enciende el electrodoméstico después de desconectarlo de la fuente de alimentación principal, alcanzar las temperaturas correctas puede tomar varias horas. El tiempo exacto variará dependiendo del entorno y del ajuste de temperatura. 1. Selección de la zona de temperatura En el estado de desbloqueo, el icono está completamente encendido. Si la pantalla actual está en la zona de temperatura superior, el icono superior estará encendido y el icono inferior estará apagado. En este momento, pulse la tecla : el icono inferior se encenderá y el icono superior se apagará. 2. Ajuste de la temperatura En el estado de desbloqueo, cuando el icono «superior» está encendido se puede ajustar la temperatura de la zona de temperatura superior. Pulse o cuando el icono «superior» esté encendido para aumentar o disminuir la temperatura. Cuando haya alcanzado la temperatura deseada, pulse el botón. 3 segundos después de completar el ajuste de temperatura, el área de visualización de temperatura dejará de parpadear y la pantalla de temperatura mostrará la temperatura actual. El rango de temperatura es de 5 a 20 grados. Cuando el icono «inferior» está encendido, se puede ajustar la temperatura de la zona de temperatura inferior. Ajustes de temperatura recomendados Estas son las temperaturas de degustación para los distintos tipos de vino. Vino tinto De +13 °C a +20 °C (de +55 °F a +68 °F) Vino espumoso, Prosecco De +5 °C a +8 °C (de +41 °F a +47 °F) Vino blanco De +9 °C a +12 °C (de +48 °F a +54 °F)

Si almacena vino durante largos períodos de tiempo, debe guardarlos a una temperatura comprendida entre +10 °C y +12 °C (50 °F y +54 °F).

La pantalla de visualización se atenúa automáticamente 30 segundos. Se enciende automáticamente cuando se toca cualquier tecla o se abre la puerta.

8. Configuración del modo de iluminación

Pulse el botón . Cuando las luces del armario se encienden, las luces se iluminan gradualmente. Cuando se vuelve a pulsar el botón , las luces se apagan gradualmente.Uso

Aviso Influencias en las temperaturas La temperatura del interior del electrodoméstico se ve afectada por los siguientes factores:

Temperatura ambiente Frecuencia de apertura de la puerta Cantidad de botellas almacenadas Ubicación del electrodoméstico La configuración predeterminada es de 12 °C. Cuando la pantalla deja de parpadear, vuelve a mostrar la temperatura actual dentro de la bodega. Alcanzar la temperatura establecida tomará algún tiempo.

Pulse el botón para cambiar entre Fahrenheit y Celsius.

10. Función de memoria de apagado

Si se produce un corte de energía, la bodega guardará automáticamente la temperatura ajustada. Cuando vuelva la luz, volverá a funcionar según la temperatura establecida antes del corte de energía.

11. Función de compensación de baja temperatura

La bodega tiene una función de compensación de baja temperatura para garantizar la estabilidad de la temperatura: Cuando la temperatura ambiente es inferior a la temperatura ajustada, la bodega inicia automáticamente la función de compensación de baja temperatura calentando el electrodoméstico. Cuando la temperatura del electrodo-méstico alcanza la temperatura ajustada, la función de compensación de baja tempe-ratura se apaga automáticamente.

12. Alarma de apertura de la puerta

Si la puerta se mantiene abierta durante más de 1 minuto, la alarma emitirá un pitido hasta que la puerta esté cerrada o se toque cualquier tecla en el panel de visualización.

13. Pantalla de humedad

Pulse el botón durante 3 segundos: el área de la pantalla mostrará la humedad. A continuación, pulse los otros botones: la pantalla dejará de mostrar la humedad.ES Uso

14. Configuración del modo WiFi

CONECTIVIDAD PARÁMETROS DE CONEXIÓN INALÁMBRICA Tecnología Wifi Bluetooth Estándar IEE 802.11 b/g/n Bluetooth v4.2, BR/EDR, BLE Bandas de frecuencia [MHz] 2401÷2483 2402÷2480 Banda(s) [MHz] de potencia máxima [mW]

INFORMACIÓN DEL PRODUCTO

Cómo activar el módulo WiFi: Pulse el botón de iluminación durante 3 segundos. Cuando se enciende el módulo WiFi, el icono de WiFi empieza a parpadear. Si la bodega está registrada pero el WiFi está apagado, el icono parpadeará. Si la bodega está registrada y conectada, el icono WiFi permanece con una iluminación fija. Para restablecer la conexión WiFi, pulse la luz durante 3 segundos. PROCEDIMIENTO DE EMPAREJAMIENTO EN LA APLICACIÓN Paso 1

Descargue la aplicación hOn de la tienda de aplicaciones.

Regístrese o inicie sesión. Paso 3

Añada un nuevo electrodoméstico seleccionando la bodega de la lista.Uso

Escanee el código QR o introduzca manualmente el número de serie. Paso 5

Pulse el botón de luz del producto durante 3 segundos para activar el WiFi. Paso 6

El icono WiFi parpadeará, el proceso de emparejamiento está en curso.

Tendrá 5 minutos para completar el proceso de emparejamiento.

Una vez finalizado el proceso, el icono WiFi dejará de parpadear y permanecerá encendido de forma constante. NOTAES Consejos de ahorro de energía

8-Consejos de ahorro de energía

Consejos de ahorro de energía Asegúrese de que el electrodoméstico esté bien ventilado (consulte la sección Instalación). No instale el electrodoméstico bajo la luz directa del sol o cerca de fuentes de calor (p.ej.: fogones, estufas...). Evite una temperatura innecesariamente baja en el electrodoméstico. El consumo de energía aumenta la temperatura del electrodoméstico. Abra la puerta del electrodoméstico lo menos y lo más brevemente posible. No supere la cantidad de botellas para la que está diseñado este electrodoméstico para evitar obstruir el flujo de aire. Mantenga las juntas de la puerta limpias para que la puerta se cierre siempre correctamente.Equipo

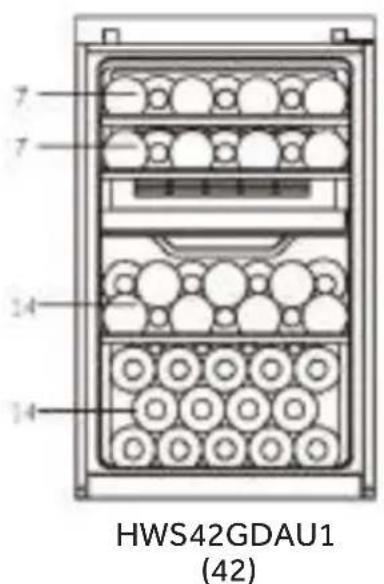

1. Los estantes están diseñados para almacenar y extraer fácilmente el vino. Se pueden

limpiar con un trapo suave.

2. Se pueden apilar botellas normales de 76 mm de diámetro.

3. Las botellas mágnum se pueden apilar en el estante inferior.

4. La cantidad puede diferir del número de botellas de la imagen si se apilan de forma

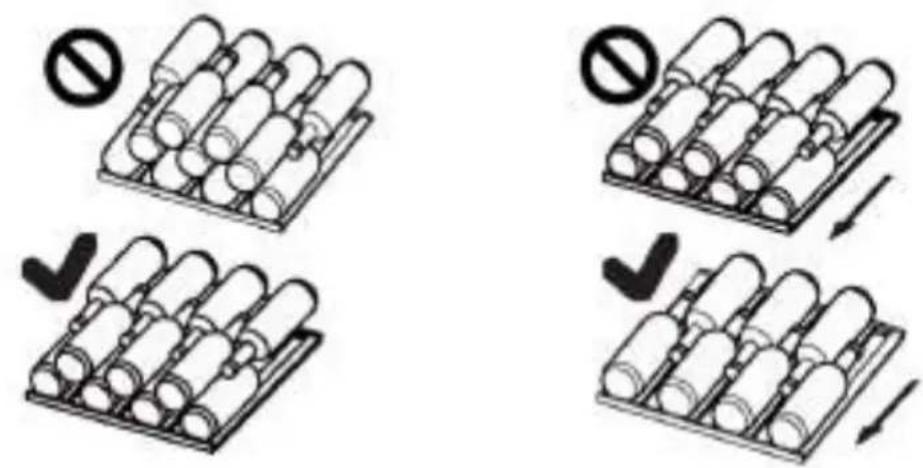

diferente. Consejos para la distribución de su bodega Recomendamos que el número de botellas de vino no supere las dos capas en cada estante y que el peso a soportar por los estantes no supere los 20 kg. Antes de colocar las botellas en la bodega, confirme si los estantes son o no completamente estables. Además, compruebe que ninguna botella sobresalga de los estantes para evitar que ninguna botella golpee la puerta de cristal al cerrarse.

La luz interior LED se enciende cuando se abre la puerta. Para encender la luz mientras la puerta está cerrada, toque el botón . Para apagar las luces, vuelva a pulsar el botón. Para aumentar la eficiencia energética, las luces deben apagarse cuando no se esté mirando la bodega.

Para cerrar la bodega, cierre la puerta y ponga la llave en la cerradura: Bloquee la puerta girando la llave en sentido antihorario. Desbloquee la puerta girando la llave en sentido horario.ES Cuidado y limpieza

153 10-Cuidado y limpieza

La descongelación de la bodega se realiza automáticamente; no se requiere ninguna operación manual.

2. Sustitución de la lámpara LED

La lámpara utiliza LED como fuente de luz, con bajo consumo energético y larga vida útil. Si detecta alguna anomalía, póngase en contacto con el servicio de atención al cliente. Consulte la sección de Atención al cliente. ¡ATENCIÓN! No cambie la lámpara LED usted mismo. Solo debe cambiarla el fabricante o un técnico autorizado. Parámetros de la lámpara LED: Voltaje 12 V; máxima potencia: 8 W (forHWS77GDAU1) Voltaje 12 V; máxima potencia: 5 W (forHWS42GDAU1)

3. Si no la usa durante un largo periodo de tiempo

Desenchufe el cable de la toma de corriente. Limpie el electrodoméstico y las juntas de la puerta como se ha descrito anteriormente. Mantenga las puertas abiertas para evitar que se generen malos olores en el interior.

4. Desplazar el electrodoméstico

1. Retire todas las botellas y desenchufe el electrodoméstico.

2. Fije los estantes y otras partes móviles a la bodega con cinta adhesiva.

3. No incline la bodega más de 45° para evitar dañar el sistema de refrigeración.

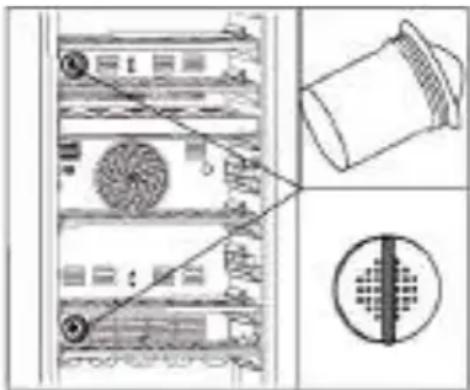

5. Renovación del aire con filtro de carbón activo

La forma en que los vinos siguen envejeciendo depende de las condiciones ambientales. Por lo tanto, la calidad del aire es decisiva para preservar el vino. Se ha instalado un filtro de carbón activo en la parte inferior de la pared trasera del electrodoméstico para mantener la calidad del aire de la vinoteca a un nivel óptimo. Aviso Recomendamos cambiar el filtro una vez al año. Puede obtener los filtros a través de su distribuidor.

Sustitución del filtro: Tome el filtro por el mango. Gírelo hacia la izquierda y extráigalo. Introducción del filtro: Introdúzcalo con el mango en posición vertical. Gírelo hacia la derecha e insértelo.Solución de problemas

11-Solución de problemas Usted mismo puede resolver muchos de los problemas que puedan presentarse sin tener conocimientos específicos. En caso de que se produzca algún problema, compruebe todas las posibilidades ilustradas y siga las instrucciones pertinentes antes de ponerse en contacto con un servicio posventa. Consulte la sección de Atención al cliente.

¡ATENCIÓN! Antes de realizar tareas de mantenimiento, desactive el electrodoméstico y desconecte el enchufe de la toma de corriente. Los equipos eléctricos solo deben ser revisados y manejados por electricistas expertos cualificados, ya que las reparaciones incorrectas pueden causar daños considerables en consecuencia. Si el sistema de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos.

Código de error Causa Solución

El electrodoméstico avisa de una alta temperatura cuando la temperatura del compartimento superior ha superado los 25 °C durante 3 horas. La temperatura ambiente es dema- siado alta. La temperatura de funcio- namiento del electrodoméstico debe estar entre 10 °C y 38 °C.

El compresor deja de funcionar cuando la temperatura es inferior a 0 °C. La adver- tencia de baja temperatura se da cuando la temperatura ha sido inferior a 0 °C durante 2 horas. La temperatura ambiente es dema- siado baja. La temperatura de funcio- namiento del electrodoméstico debe estar entre 10 °C y 38 °C.ES Solución de problemas

Problema Causa posible Solución posible El compresor no funciona.

El enchufe no está conectado a la toma de corriente.

Conecte el enchufe. El electrodoméstico funciona con frecuencia o funciona durante un período de tiempo demasiado largo.

La temperatura exterior es demasiado alta.

El electrodoméstico ha estado apa-gado durante cierto de tiempo.

Una puerta del electrodoméstico no está bien cerrada.

La puerta se ha abierto con demasiada frecuencia o durante mucho tiempo. Las juntas de la puerta están sucias, desgastadas, agrietadas o despa-rejadas. La circulación de aire requerida no está garantizada. La temperatura establecida es dema-siado baja.

En este caso, es normal que el electrodoméstico funcione más tiempo. Normalmente, lleva un tiempo que el electrodoméstico se enfríe completamente. Cierre la puerta y asegúrese de que el electrodoméstico esté ubicado sobre una superficie plana y que no haya alimentos o recipientes que impidan que la puerta se cierre bien. No abra la puerta con demasiada frecuencia. Limpie la junta de la puerta o pídale al servicio de atención al cliente que la cambie. Garantice una ventilación adecuada. El problema se resolverá cuando se haya alcanzado la temperatura deseada. El interior de la bodega está sucio y/o huele mal.

El interior de la bodega necesita limpieza.

Limpie el interior de la bodega. La temperatura del interior del electrodoméstico no es lo suficientemente fría.

La temperatura establecida es dema-siado alta. Se han añadido botellas reciente-mente.

Una puerta del electrodoméstico no está bien cerrada. La puerta se ha abierto con dema-siada frecuencia o durante mucho tiempo. Las juntas de la puerta están sucias, desgastadas, agrietadas o despa-rejadas.

Restablezca la temperatura.

Dé tiempo a que las botellas añadidas recientemente alcancen la temperatura deseada. Cierre la puerta.

No abra la puerta con demasiada frecuencia.

Limpie la junta de la puerta o pídale al servicio de atención al cliente que la cambie. La temperatura del interior del electrodoméstico es demasiado fría.

La temperatura establecida es demasiado baja.

Restablezca la temperatura. Formación de humedad en el interior del compartimento frigorífico.

El ambiente es demasiado cálido y demasiado húmedo. Una puerta del electrodoméstico no está bien cerrada. La puerta se ha abierto con demasiada frecuencia o durante mucho tiempo.

No abra la puerta/cajón con demasiada frecuencia.Solución de problemas

Problema Causa posible Solución posible La humedad se acumula en la superficie exterior de la bodega.

El ambiente es demasiado cálido y demasiado húmedo.

La puerta no está bien cerrada. Hay aire frío dentro del electrodoméstico y aire caliente en el exterior, y se produce condensación.

Esto es normal en un ambiente húmedo y cambiará cuando la humedad disminuya. Asegúrese de que la puerta esté bien cerrada y de que las juntas sellen correctamente. El electrodoméstico hace sonidos anormales.

El electrodoméstico no está ubicado sobre una superficie plana. El electrodoméstico toca algún objeto a su alrededor.

Ajuste las patas para nivelar el electrodoméstico. Retire los objetos que haya alrededor del electrodoméstico. Se oye un ligero sonido similar al del flujo de agua.

El sistema de iluminación o refrigeración interior no funciona.

El enchufe no está conectado a la toma de corriente. La fuente de alimentación presenta alguna alteración.

La lámpara LED no funciona.

Compruebe el suministro eléctrico a la habitación. Llame a la compañía eléctrica local. Llame al servicio técnico para reemplazarla. Los lados del enfriador y la tira de la puerta se calientan.

La puerta no se cierra correctamente.

El electrodoméstico no está nivelado.

La puerta está bloqueada.

Nivele el electrodoméstico con las patas ajustables. Compruebe si hay obstrucciones como botellas o estantes.ES Solución de problemas

Ficha del producto conforme al Reglamento UE n.º 1060/2010 Marca Haier Haier Nombre del modelo / identificador HWS42GDAU1 HWS77GDAU1 Capacidad máxima en botellas

Categoría de refrigeración doméstica

Clase de eficiencia energética

Consumo anual de energía (kWh/año)

Volumen de almacenamiento (L)

Clase climática: Este electrodoméstico está destinado a ser utilizado a una temperatura ambiente de entre 10 °C y 38 °C. SN N ST SN N ST Emisiones acústicas transmitidas por aire (db(A) re 1pW)

Tipo de electrodoméstico Independiente Independiente Este electrodoméstico está destinado a ser utilizado exclusivamente para el almacenamiento de vino.

Tamaño (P/A/A en mm) 585/497/820 585/497/1270 Explicaciones:

1) Basado en los resultados de la prueba estándar de 24 horas. El consumo de energía real

depende del entorno real, la cantidad de botellas, la temperatura establecida, la apertura y cierre de la puerta, etc.

2) El consumo energético nominal es el valor obtenido de acuerdo con el ensayo estándar

cuando el compartimento del vino no enciende la luz interna.

11.3 Normas y directivas

Este producto cumple los requisitos de todas las directivas CE aplicables con las correspondientes normas acordadas, que establecen el marcado CE.Atención al cliente

12-Atención al cliente Recomendamos nuestro Servicio de atención al cliente Haier y el uso de repuestos originales. Si tiene algún problema con su electrodoméstico, compruebe primero la sección Solución de problemas. Si no encuentra una solución allí, póngase en contacto con su distribuidor local o con el área de servicio y asistencia en www.haier.com, donde puede encontrar números de teléfono y preguntas frecuentes y activar la solicitud de servicio. Para ponerse en contacto con nuestro Servicio, asegúrese de tener los siguientes datos disponibles. Puede encontrar la información en la placa de datos. Modelo

Compruebe también la tarjeta de garantía suministrada con el producto en caso de garantía. Para consultas comerciales generales, estas son nuestras direcciones en Europa: Direcciones de Haier en Europa País* Dirección postal País Dirección postal Italia Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALY Francia Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE España Portugal Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPAIN Bélgica-FR Bélgica-NL Países Bajos Luxemburgo Haier Benelux SA Anderlecht Route de Lennik 451 BELGIUM Alemania Austria Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANY Polonia República Checa Hungría Grecia Rumanía Rusia Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLAND Reino Unido Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UKES Apilamiento de las botellas de vino
