| Tipo di prodotto | Cantinetta vini |
| Marca | Haier |
| Modello | HWS42DGAU1 |
| Capacità nominale | 42 bottiglie (standard 75 cl) |
| Classe di efficienza energetica | A |
| Consumo energetico annuo | 142 kWh/anno |
| Volume di stoccaggio | 106 L |
| Dimensioni (L x P x A) | 497 x 585 x 820 mm |
| Intervallo di temperatura | 5 °C a 20 °C (regolabile per zona) |
| Numero di zone di temperatura | 2 (indipendenti) |
| Refrigerante | R600a (isobutano, infiammabile) |
| Alimentazione elettrica | 220-240 V ~ 50 Hz |
| Tipo di installazione | Autonomo (non incassabile) |
| Illuminazione interna | LED (12 V, max 5 W) |
| Connettività | Wi-Fi (IEEE 802.11 b/g/n) e Bluetooth |
| Funzioni speciali | Sbrinamento automatico, filtro a carbone attivo, allarme di apertura porta, blocco bambini, compensazione bassa temperatura |
| Accessori inclusi | 3 griglie, 1 griglietta, chiave, filtro a carbone |
| Livello sonoro | 37 dB(A) |
| Classe climatica | SN-N-ST (10 °C a 38 °C) |
| Peso netto (stimato) | Circa 30 kg |
| Reversibilità della porta | Sì, da destra a sinistra |
Domande frequenti - HWS42DGAU1 HAIER
Domande degli utenti su HWS42DGAU1 HAIER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cantina vini in formato PDF gratuitamente! Trova il tuo manuale HWS42DGAU1 - HAIER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HWS42DGAU1 del marchio HAIER.
MANUALE UTENTE HWS42DGAU1 HAIER
IT ATTENZIONE: Rischio di incendio/materiale infiammabile. Il simbolo indica il rischio di incendio nel caso di utilizzo di materiali infiammabili. Fare attenzione ed evitare l'insorgere di incendi a causa della caombustione di materiali infiammabili.
Manuale per l'utente
Cantinetta
HWS77GDAU1
HWS42GDAU1
Grazie per aver acquistato un prodotto Haier.
Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettrodomestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti.
Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico.
Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e delle avvertenze di sicurezza.
Legenda
Avvertenza - Informazioni importanti per la sicurezza
Informazioni generali e consigli
Informazioni ambientali
Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti di apparec chiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto.
AVVERTENZA!
Pericolo di lesioni o soffocamento!
I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito refrigerante non sia danneggiata prima di smaltirla correttamente Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporta e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.
Gli elettrodomestici vecchi possono avere ancora un valore residuo. Un metodo ecologico per lo smaltimento garantisce il recupero e il riutilizzo delle materie prime utili.
Il ciclopentano, una sostanza infiammabile che non danneggia l'ozono, viene utilizzato come espansore per la schiuma isolante.
Garantendo il corretto smaltimento del prodotto, si contribuisce a prevenire conseguenze negative per l'ambiente e per la salute umana.
Per informazioni più dettagliate sul riciclo di questo prodotto, rivolgersi alla municipalità locale, all'azienda addetta allo smaltimento dei rifiuti domestici o al punto vendita dove è stato acquistato.
1- Informazioni per la sicurezza.... 100
2- Consigli per la sicurezza 103
3- Manutenzione....107
4- Accessori 109
5- Descrizione del prodotto 110
6- Installazione.... 111
7- Utilizzo 114
8- Consigli per il risparmio energetico 119
9 - Dotazioni.... 120
10- Cura e pulizia.... 121
11- Soluzione dei problemi.... 122
12- Assistenza clienti.... 126

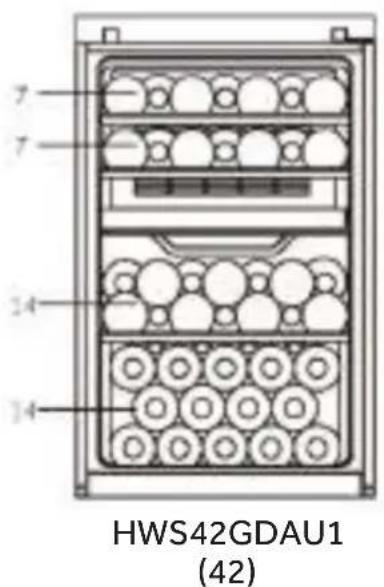

13- Impilaggio delle bottiglie di vino.... 127

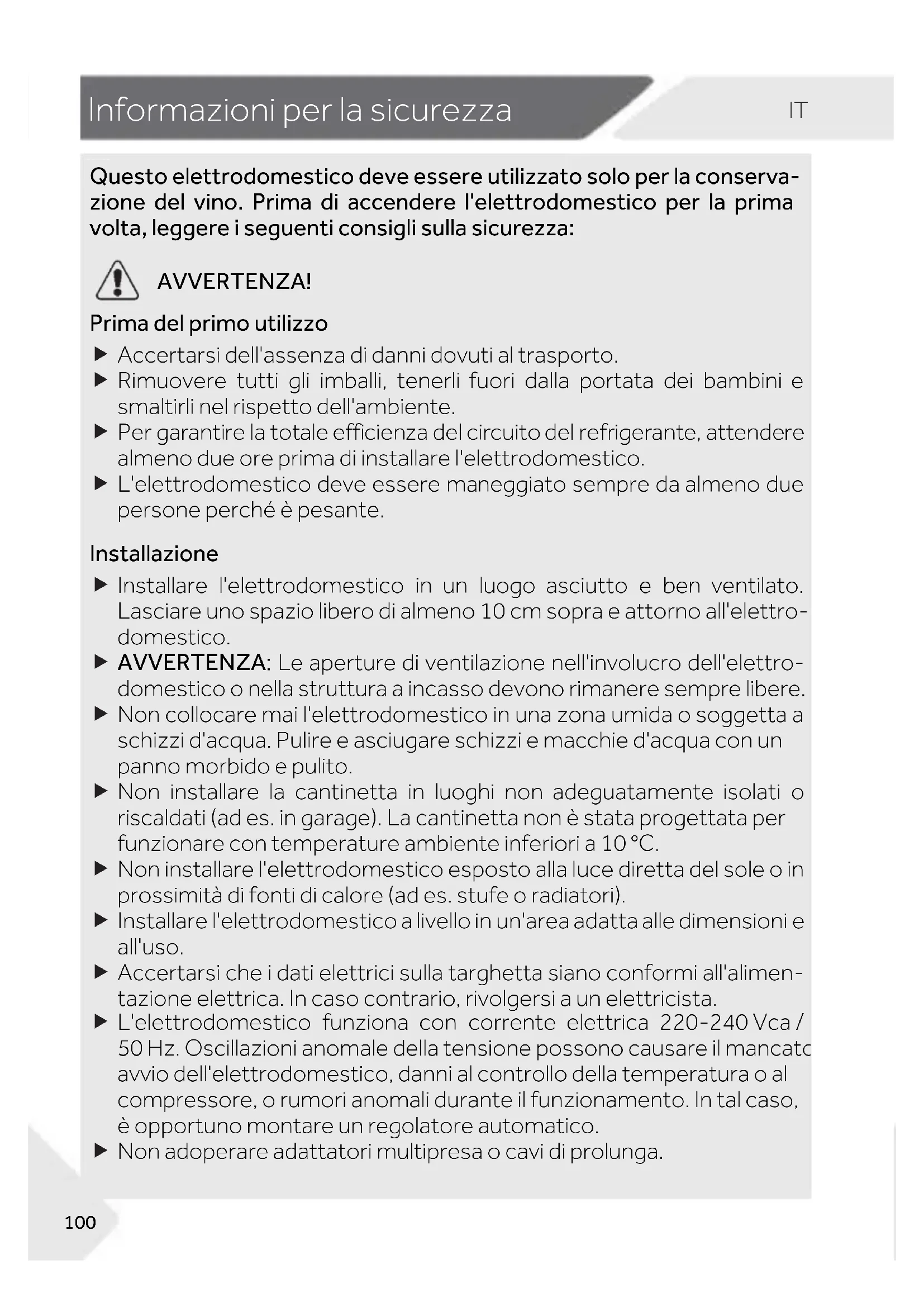

Questo elettrodomestico deve essere utilizzato solo per la conservazione del vino. Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza:
AVVERTENZA!
Prima del primo utilizzo
Accertarsi dell'assenza di danni dovuti al trasporto.
Rimuovere tutti gli imballi, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente.
Per garantire la totale efficienza del circuito del refrigerante, attendere almeno due ore prima di installare l'elettrodomestico.
L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante.
Installazione
▶ Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 10 cm sopra e attorno all'elettrodomestico.
▶ AVVERTENZA: Le aperture di ventilazione nell'involucro dell'elettro-domestico o nella struttura a incasso devono rimanere sempre libere.
Non collocare mai l'elettrodomestico in una zona umida o soggetta a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito.
Non installare la cantinetta in luoghi non adeguatamente isolati o riscaldati (ad es. in garage). La cantinetta non è stata progettata per funzionare con temperature ambiente inferiori a 10 °C.
Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).
▶ Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso.
Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista.
L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore, o rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico.
▶ Non adoperare adattatori multipresa o cavi di prolunga.
AVVERTENZA!
▶ AVVERTENZA: Non applicare prese multiple o alimentatori portatili sulla parte posteriore dell'elettrodomestico.
▶ AVVERTENZA: Durante la collocazione dell'elettrodomestico nella sede prescelta, accertarsi che il cavo di alimentazione non sia incastrato danneggiato.
▶ Non calpestare il cavo di alimentazione.
Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collega a terra.
▶ Solo per il Regno Unito: Il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare o smontare mai il terzo conduttore (terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile.
▶ AVVERTENZA: Non danneggiare il circuito di refrigerazione.
Utilizzo quotidiano
Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto supervisione o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli.
▶ Impedire ai bambini di giocare con l'elettrodomestico.
▶ I bambini di età da 3 a 8 anni possono riempire e svuotare gli elettrodomestici refrigeranti, ma non devono pulirli o installarli.
▶ Tenere lontano dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati.
La pulizia e la manutenzione non devono essere effettuate dai bambini senza supervisione.
L'elettrodomestico deve essere posizionato in modo che la spina sia accessibile.
In caso di perdite di gas illuminante o altri gas infiammabili in prossimità dell'elettrodomestico, spegnere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione dell'elettrodomestico.
Attendere almeno 7 minuti per ricollegare l'alimentazione dopo averla scollegata.
▶ Non sollevare l'elettrodomestico mantenendolo per le maniglie della porta.
Le chiavi devono essere conservate fuori dalla portata dei bambini e non vicine all'elettrodomestico, per evitare che i bambini restino chiusi all'interno dell'elettrodomestico.
AVVERTENZA!
Tenere presente che l'elettrodomestico è impostato per il funzionamento a un intervallo di temperatura ambiente specifico compreso tra 10 e 38 °C. L'elettrodomestico potrebbe non funzionare correttamente se lasciato per lunghi periodi a una temperatura superiore o inferiore all'intervallo indicato.
Non collocare articoli instabili (oggetti pesanti, contenitori pieni d'acqua) sopra l'elettrodomestico, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua.
Aprire e chiudere lo sportello solo adoperando le maniglie. La distanza tra lo sportello e il vano è molto limitata. Non mettere le mani in queste zone per evitare che le dita rimangano intrappolate. Aprire o chiudere gli sportelli dell'elettrodomestico solo quando non ci sono bambini nel raggio di movimento degli sportelli.
Non conservare né utilizzare materiali esplosivi o corrosivi nell'elettro-domestico o nelle vicinanze.
▶ Non collocare sostanze esplosive (ad es. lattine di aerosol con propellente infiammabile) all'interno di questo elettrodomestico.
Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide.
▶ Non impostare una temperatura inutilmente bassa nel vano cantinetta. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: Le bottiglie possono scoppiare
Non toccare la superficie interna dello scomparto dell'elettrodomestico durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelare sulla superficie.
Per un corretto raffreddamento del vino, non sovraccaricare l'elettro-domestico.
In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poich un avvio frequente può danneggiare il compressore.
AVVERTENZA: Non adoperare apparecchiature elettriche all'interno degli scomparti per la conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia).
▶ Per prolungare la durata dell'elettrodomestico, evitare di spegnerlo.
Non collocare mai l'elettrodomestico orizzontalmente a terra. Se l'elettrodomestico è stato inclinato di oltre 45°, attendere 24 ore prima di collegarlo.
AVVERTENZA!
Manutenzione / pulizia
Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione.
▶ Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.
▶ Quando si scollega l'elettrodomestico, mantenere la spina e non il cavo.
Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi/congelatori per evitare danni. Alla fine utilizzare acqua calda e una soluzione di bicarbonato di sodio (un cucchiaio di bicarbonato di sodio per litro d'acqua). Sciacquare abbondantemente con acqua e asciugare con un panno. Non adoperare detersivi in polvere o altri detergenti abrasivi. Non lavare le parti rimovibili in lavastoviglie.
AVVERTENZA: Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.
Non cercare di riparare, smontare o modificare personalmente l'elettro-domestico. Per le riparazioni rivolgersi all'assistenza clienti.
Se le lampadine sono danneggiate, devono essere sostituite dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.
▶ Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e per limitare i consumi energetici.
▶ Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia.
▶ Per pulire questo elettrodomestico non utilizzare apparecchi a vapore.
Non pulire lo sportello di vetro freddo con acqua calda. Un improvviso cambiamento di temperatura può causare la rottura del vetro.
Se l'elettrodomestico deve rimanere inutilizzato per lungo tempo, lasciarlo aperto per evitare che all'interno si generino odori sgradevoli.
Informazioni sul gas refrigerante
AVVERTENZA!
L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. La perdita di refrigerante può causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme aperte, ventilare a fondo l'ambiente, non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri apparecchi. Informare l'assistenza clienti.
In caso di contatto con gli occhi, sciacquare immediatamente con l'acqua corrente e rivolgersi immediatamente a un oculista.
AVVERTENZA: L'impianto di refrigerazione è ad alta pressione. Non manometterlo. Poiché sono utilizzati refrigeranti infiammabili, l'installazio la movimentazione e la manutenzione dell'elettrodomestico devono essere effettuate attenendosi scrupolosamente alle istruzioni; per lo smaltimento dell'elettrodomestico, rivolgersi a un professionista o all'assistenza post-vendita.
Uso previsto
Questo elettrodomestico è destinato all'uso domestico e a utilizzi simili a quelli di seguito indicati:
- Zone cucina per il personale di officine, uffici e altri ambienti lavorativi.
- fattorie e clienti di hotel, motel e altri ambienti residenziali;
- bed & breakfast;
- catering e analoghi servizi del tipo non al dettaglio.
▶ Per garantire la conservazione sicura del vino, attenersi a queste istruzioni per l'uso.
Nell'altra parte del manuale sono riportate informazioni dettagliate sulla zona più appropriata nello scomparto dell'elettrodomestico dove conservare determinati tipi di alimenti, considerando la distribuzione della temperatura nei diversi scomparti dell'elettrodomestico.
Non sono consentiti cambiamenti o modifiche all'elettrodomestico. Utilizzi errati possono causare pericoli e invalidare la garanzia.
Smaltimento
Il simbolo sul prodotto o sull'imballo indica che non può essere gestito come rifiuto domestico. Il prodotto deve essere conferito in un punto di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche. Garantendo il corretto smaltimento del prodotto, è possibile evitare conseguenze negative per l'ambiente e per la salute umana. Per informazioni più dettagliate sul riciclo di questo prodotto, rivolgersi all'ente locale competente, all'azienda addetta allo smaltimento dei rifiuti domestici o al punto vendita dove è stato acquistato. Poiché sono utilizzati gas infiammabili per l'isolamento, per lo smaltimento dell'elettrodomestico rivolgersi a un professionista o all'assistenza post-vendita.
AVVERTENZA!
Rischio di lesioni da soffocamento!
I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporta e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.
▶ AVVERTENZA: Prima di effettuare la pulizia staccare la spina di alimentazione dell'elettrodomestico.
Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi per evitare danni.
▶ Pulire l'elettrodomestico quando è vuoto o quando contiene poco vino. È necessario pulirlo solo quando è sporco.
▶ Pulire l'interno e l'alloggiamento dell'elettric domestico con una spugna inumidita in acqua calda e detergente neutro.
▶ Sciacquare con acqua calda e pulita e asciugare con un panno morbido.
▶ Non lavare i componenti dell'elettrodomestico in lavastoviglie.
Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

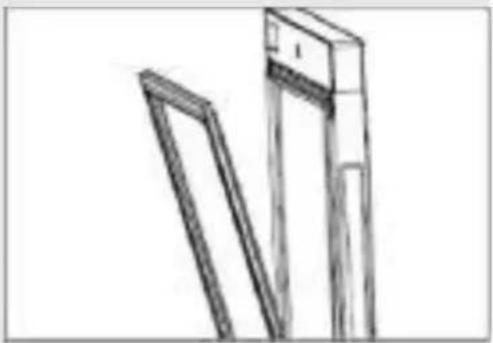

Pulire la guarnizione dello sportello:
Le guarnizioni dello sportello devono essere pulite ogni tre mesi per garantire una tenuta adeguata. Effettuare le seguenti operazioni: rimozione: afferrare la guarnizione dello sportello ed estrarla seguendo la direzione della freccia per rimuovere l'intera guarnizione dello sportello nell'ordine.
Immergere il pennello in acqua o alcool alimentare, pulire la scanalatura della guarnizione dello sportello tirando avanti e indietro il pennello. Pulire, quindi, la superficie della guarnizione dello sportello con un asciugamano imbevuto di acqua o alcoc alimentare. Lavare, infine, la guarnizione dello sportello e asciugarla con un asciugamano pulito.
Installazione della guarnizione dello sportello dopo la pulizia:
Prima dell'installazione, accertarsi che non vi sia acqua sulla guarnizione dello sportello. Inserire la guarnizione dello sportello nella scanalatura e premerla a mano dall'alto verso il basso fino a inserire l'intera guarnizione dello sportello nella scanalatura.
Pulizia dei ripiani:
▶ Tutti i ripiani per gli alimenti possono essere estratti per la pulizia.
▶ Togliere tutte le bottiglie.
▶ Sollevare lievemente ogni ripiano ed estrarlo.
▶ Pulire il ripiano con un panno morbido.
Attendere che i ripiani siano asciutti prima di rimontarli.
AVVERTENZA:
Attendere almeno 7 minuti per ricollegare l'alimentazione dopo averla scollegata.
Controllare gli accessori e la documentazione indicati nel seguente elenco: senza isolamento.
| Nome | Manuale per l'utente | Scheda di servizio | Ripiano | Ripiano piccolo | Coperchi o della cerniera | Etichetta energetica | Chiave | Manuale per la camma sinistra dello sportello |
| HWS77GDAU1 | 1 | 1 | 6 | 1 | 1 | 1 | 2 | 2 |
| HWS42GDAU1 | 1 | 1 | 3 | 1 | 1 | 1 | 2 | 2 |
Avviso
A causa di modifiche tecniche e a seconda del modello, alcune illustrazioni riportate nel presente manuale possono essere diverse rispetto al modello acquistato.
Immagine dell'elettrodomestico
- Ventola
- Ripiano
- Divisorio centrale

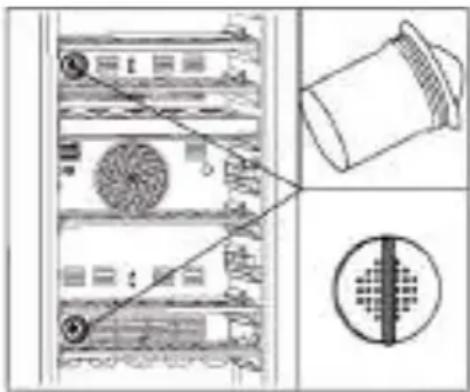

- Filtro ai carboni attivi
-
Piedini regolabili
-
Serratura
- Sportello
- Lampada a LED

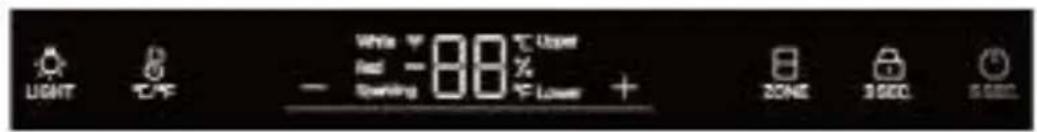

- Display (sulla parte anteriore
dello sportello)
1. Disimballo
▶ Estrarre l'elettrodomestico dall'imballo.
Rimuovere tutti i materiali dell'imballo, compresa la base in schiuma e tutto il nastro adesivo che fissa gli accessori.
2. Condizioni ambientali
La temperatura ambiente deve essere sempre compresa tra 10 e 38 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri apparecchi che emettono calore (forni, frigoriferi) senza isolamento.

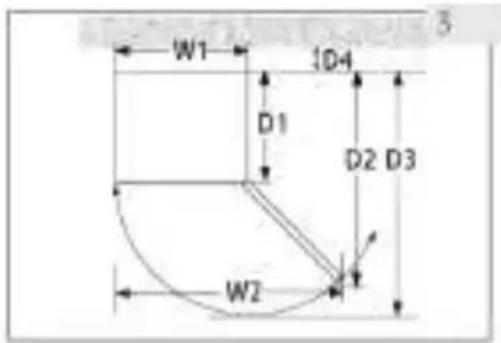

3. Requisiti di spazio
Spazio necessario per aprire lo sportello (Fig. 3):
| Larghezza (mm) | Profondità (mm) | Distanza dalla parete (mm) | |||
| W1 | W2 | D1 | D2 | D3 | D4 |
| 495 | 630 | 535 | 1033 | 1047 | 100 |


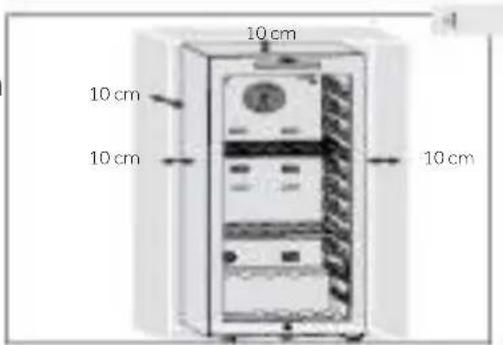

W1 1D4 D1 D2 D3 W24. Spazio per la ventilazione
Per la sicurezza e il risparmio energetico, rispettare la distanza di ventilazione richiesta di 10 cm in tutte le direzioni (Fig. 4).
AVVERTENZA!
Le aperture di ventilazione nell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere.

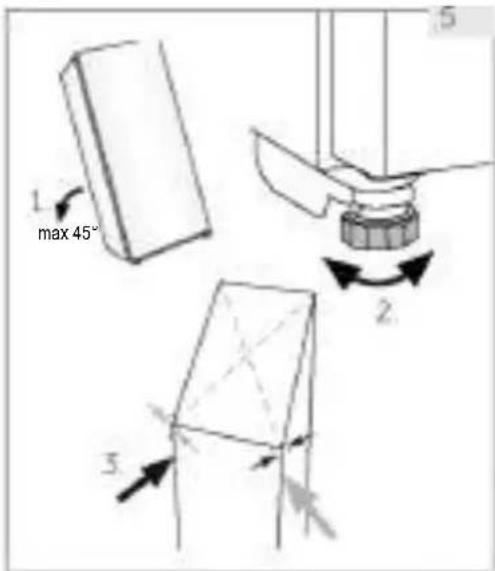

5. Allineamento dell'elettrodomestico
Installare l'elettrodomestico su una superficie solida e piana.
- Inclinare lievemente all'indietro l'elettrodomestico (Fig. 5).
- Regolare i piedini anteriori regolabili sul livello desiderato ruotandoli.
- La stabilità può essere verificata urtando alternativamente le diagonali. Il lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclinazione posteriore facilita la chiusura dello sportello.
6. Regolazione precisa dello sportello
L'elettrodomestico si chiude più facilmente agendo sui i piedini di livellamento anteriori:
Ruotare i piedini regolabili (Fig. 6) per sollevarli o abbassarli:
▶ Ruotando i piedini in senso orario, l'elettrodomestico si solleva.
▶ Ruotando i piedini in senso antiorario, l'elettro-domestico si abbassa.
7. Tempo di attesa
L'olio di lubrificazione esente da manutenzione si trov nella capsula del compressore. Se l'elettrodomestico è inclinato, questo olio può percorrere il sistema di tubazioni chiuse durante il trasporto. Prima di collegar l'elettrodomestico all'alimentazione elettrica, attende 24 ore (Fig. 7) in modo che l'olio torni nella capsula.
8. Collegamento elettrico
Prima di ogni collegamento controllare se:
La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta.
La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe.
▶ La spina e la presa di corrente sono inserite correttamente.
Collegare la spina a una presa domestica installata correttamente.
AVVERTENZA!
Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia).
9. Reversibilità dello sportello
Prima di collegare l'elettrodomestico all'alimentazione elettrica, controllare se l'apertura dello sportello deve essere invertita da destra (come consegnato) verso sinistra per facilitare l'uso.
AVVERTENZA!
L'elettrodomestico è pesante. Per invertire lo sportello occorrono due persone.
▶ Prima di qualunque operazione, scollegare l'elettrodomestico dalla rete elettrica.
Non inclinare l'elettrodomestico oltre 45° per evitare danni al sistema di raffreddamento.

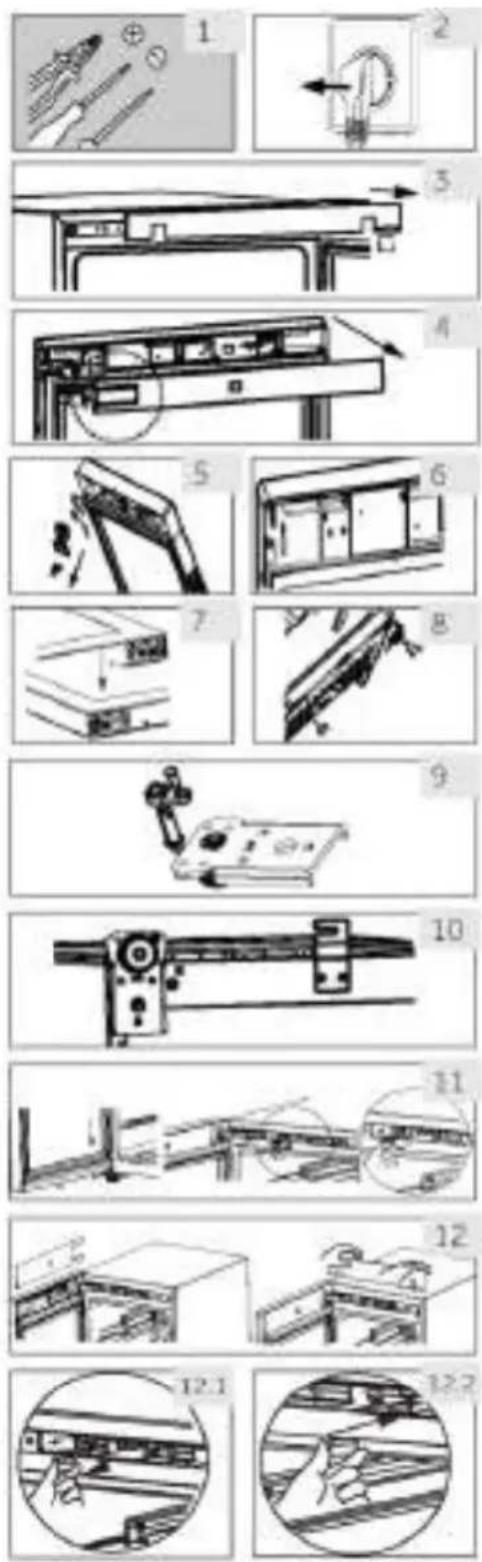

Fasi di montaggio
- Procurarsi gli utensili necessari.
- Staccare la spina dell'elettrodomestico.
-
Aprire lo sportello, togliere la striscia anteriore, procurarsi la striscia corrispondente per rimuovere il lato sinistro e collocarla sul lato destro della fessura.
-
Staccare il cavo di collegamento. Estrarre la parte superiore della guarnizione dello sportello e staccare la striscia posteriore dello sportello. (Staccarla dall'apertura laterale sinistra)
-
Togliere le 2 viti sulla cerniera superiore.
-
Togliere il coperchio e la cerniera, rimuovere il coperchio, montarlo sull'altro lato e installare la cerniera.
-
Togliere la camma e il supporto dello sportello e spostare il supporto dello sportello sull'altro lato. Installare la nuova camma fornita in dotazione.
-
Con il vano inclinato (meno di 45°), togliere la cerniera inferiore (3 viti) e conservarla.
-
Togliere la camma della cerniera inferiore e l'albero della cerniera. Installare l'albero sul lato destro della cerniera inferiore. Estrarre la camna dal sacchetto delle istruzioni e montarla sull'albero della cerniera inferiore.
-
Installare la cerniera inferiore e il piedino inferiore sull'altro lato del vano. Lubrificare la camma.
-
Installare lo sportello sull'albero della cerniera inferiore e fissare la cerniera superiore al vano con due viti. Fissare i conduttori di segnale al centro della scanalatura superiore della cerniera estrarre il coperchio della cerniera dal sacchetti delle istruzioni e fissarlo sulla cerniera superiore
-
Installare sullo sportello la guarnizione e la striscia. Inserire la coppia di conduttori di segna dello sportello, spostare l'interruttore magnetici (12.1) nella fessura di montaggio destra (12.2) del vano del fascio superiore e fissare il rivestimento anteriore del vano.
-
Accertarsi che lo sportello si apra e si chiuda correttamente.
1. Prima del primo utilizzo
Togliere tutti i materiali di imballo, compresa la base in schiuma e tutto il nastro adesivo che fissa gli accessori della cantinetta all'interno e all'esterno. Tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente.
Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detergente delicato prima di inserire il vino.
Dopo aver installato l'elettrodomestico a livello e averlo pulito, attendere almeno due ore prima di collegarlo all'alimentazione. Se la cantinetta è stata inclinata per un motivo qualunque, attendere 24 ore prima di collegarla. V. la sezione INSTALLAZIONE.
▶ Una volta collegata l'unità a una presa di corrente, prima di effettuare qualsiasi regolazione lasciarla in funzione per almeno 30 minuti per l'acclimatamento.
La temperatura è impostata automaticamente a 12 °C, ma è possibile modificarla manualmente. V. TEMPERATURA.
2. Tasti a sfioramento
I pulsanti del pannello di controllo sono tasti a sfioramento che si attivano quando vengono sfiorati lievemente con un dito.

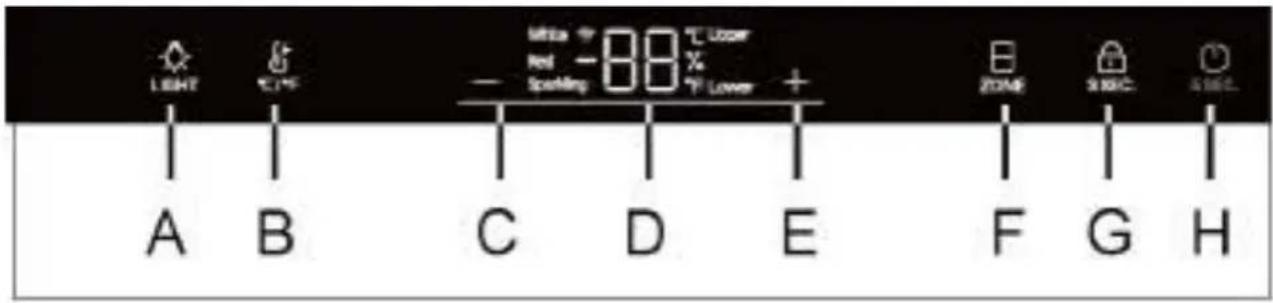

3. Descrizione per il pannello di controllo
A Pulsante luce interna / Wi-Fi
B Pulsante di conversione °C / °F
C Pulsante di regolazione della temperatura: giù
D Display
E Pulsante di regolazione della temperatura: su
F Selezione della zona di temperatura
G Pulsante di blocco H Pulsante di accensione
4. Funzione di blocco automatico
Il pannello di controllo si blocca automaticamente con qualunque tasto dopo 30 secondi dall'attivazione e la spia si accende. Per attivare il blocco tasti, premere il tasto per 3 secondi; quando è bloccato, le luci di retroilluminazione a LED si attenuano. Il pulsante A non è bloccato.
5. Funzione del pulsante di accensione
Quando il display si sblocca, premendo per 5 secondi il pulsante H la cantinetta stacca l'alimentazione. Premere, quindi, il pulsante H per 5 secondi per accendere la cantinetta. Quando il display è bloccato, il pulsante H non funziona.
6. Impostazione della temperatura
Avviso
Preimpostazioni
Dopo aver collegato l'unità a una presa elettrica, attendere l'acclimatamento dell'unità per almeno 30 minuti prima di effettuare qualunque regolazione.
▶ Quando l'elettrodomestico viene acceso dopo averlo staccato dall'alimentazione elettrica, il raggiungimento delle temperature corrette potrebbe richiedere diverse ore. Il tempo esatto varia a seconda dell'ambiente e dell'impostazione della temperatura.
1. Selezione della zona di temperatura
In stato di sblocco, l'icona è accesa. Se la visualizzazione attuale è inclusa nella zona di temperatura superiore, l'icona superiore è accesa e l'icona inferiore è spenta. A questo punto, premere il tasto per accendere l'icona inferiore e spegnere quella superiore.
2. Impostazione della temperatura
In stato di sblocco, quando l'icona "superiore" è accesa, la temperatura della zona di temperatura superiore può essere regolata:
Quando l'icona "superiore" è accesa, premere + o - per aumentare o diminuire la temperatura. Una volta raggiunta la temperatura desiderata, premere il pulsante. Una volta completata l'impostazione della temperatura, dopo 3 secondi, l'area di visualizzazione della temperatura smette di lampeggiare e l'indicazione della temperatura mostra la temperatura corrente.
L'intervallo della temperatura è compreso tra 5 e 20 °C.
Quando l'icona "inferiore" è accesa, può essere regolata la temperatura nella zona di temperatura inferiore.
Impostazioni della temperatura consigliate
Si consiglia di impostare le seguenti temperature in base alle varie tipologie di vino.
| Vino rosso | Da 13 a 20°C(da 55 a 68°F) | Spumanteprosecco | Da 5 a 8°C(da 41 a 47°F) |
| Vino bianco | Da 9 a 12°C(da 48 a 54°F) |
Se si conserva il vino per lunghi periodi di tempo, si consiglia una temperatura compresa tra 10 e 12 °C (da 50 a 54 °F).
7. Modalità standby
Lo schermo del display si attenua automaticamente dopo 30 secondi.
Si accende automaticamente quando si tocca un tasto qualsiasi o si apre lo sportello.
8. Impostazione della modalità di illuminazione
Premere il pulsante 🚫️. Quando le luci nel vano vengono accese, si accendono gradualmente. Premendo nuovamente il pulsante 🚫️, le luci si spengono gradualmente.
Avviso Effetti sulle temperature
La temperatura nell'elettrodomestico dipende dai seguenti fattori:
Quantità di bottiglie immagazzinate
▶ Frequenza di apertura dello sportello
▶ Posizione dell'elettrodomestico
L'impostazione predefinita è 12 °C
Quando il display smette di lampeggiare, torna a indicare la temperatura corrente nella cantinetta. Per raggiungere la temperatura impostata occorrerà un po' di tempo.
9. Funzione °C/°F
Premere il pulsante - per commutare gradi Fahrenheit e Celsius.
10. Funzione di memoria di spegnimento
In caso di blackout, la cantinetta memorizza automaticamente la temperatura impostata. Al ripristino dell'alimentazione, verrà ripristinata la temperatura impostata prima del blackout.
11. Funzione di compensazione bassa temperatura
Per garantire una temperatura stabile, la cantinetta include una funzione di compensazione bassa temperatura: Quando la temperatura ambiente è inferiore a quella impostata, la cantinetta attiva automaticamente la funzione di compensazione bassa temperatura, riscaldando l'elettrodomestico. Al raggiungimento della temperatura impostata dell'elettrodomestico, la funzione di compensazione bassa temperatura si disattiva automaticamente.
12. Allarme sportello aperto
Se lo sportello viene tenuto aperto per più di 1 minuto, viene emesso un segnale acustico di allarme che si disattiva quando lo sportello viene chiuso o quando si preme un tasto qualunque sul pannello del display.
13. Visualizzazione dell'umidità
Premendo il pulsante per 3 secondi, il display indica l'umidità. Premendo altri pulsanti, il display non mostra l'umidità.
14. Impostazione della modalità Wi-Fi
CONNETTIVITÀ PARAMETRI WIRELESS
| Tecnologia | Wi-Fi | Bluetooth |
| Standard | IEE 802.11 b/g/n | Bluetooth v4.2, BR/EDR, BLE |
| Bande di frequenza (MHz) | 2401÷2483 | 2402÷2480 |
| Potenza massima (mW) bande (MHz) | 100 | 10 |
INFORMAZIONI SUL PRODOTTO
Modalità di attivazione del modulo Wi-Fi:
- Premere il pulsante luminoso per 3 secondi per attivare il modulo Wi-Fi.
- Il modulo Wi-Fi si accende e l'icona Wi-Fi inizia a lampeggiare.
- Se la cantinetta è attiva ma la funzionalità Wi-Fi è spenta, l'icona lampeggia.
- Se la cantinetta è attiva e collegata, l'icona Wi-Fi rimane sempre accesa.
•Per effettuare il reset della funzionalità Wi-Fi, premere il pulsante luminoso per 3 secondi
PROCEDURA DI ACCOPPIAMENTO APP
Fase 1
- Scaricare l'applicazione hOn
- Accedere o effettuare la registrazione
• Aggiungere un nuovo elettrodomestico selezionando la cantinetta dall'elenco
- Effettuare una scansione del QR o inserire manualmente il numero di serie
- Premere il pulsante luminoso sul prodotto per 3 secondi per attivare la funzionalità Wi-Fi
Fase 6
- Se l'icona Wi-Fi lampeggia, è in corso il processo di accoppiamento
- Il processo di accoppiamento viene effettuato entro 5 minuti
• Al termine del processo, l'icona Wi-Fi smette di lampeggiare e rimane sempre accesa
NOTA
Consigli per il risparmio energetico
Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE).
Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).
Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Il consumo energetico aumenta quanto più bassa è la temperatura impostata nell'elettrodomestico.
Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile.
Per evitare ostruzioni del flusso d'aria, non superare la quantità di bottiglie indicata.
Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre correttamente.
1. Ripiano
- I ripiani sono progettati per facilitare la conservazione e la rimozione del vino. Possono essere puliti con un asciugamano morbido.
- Le bottiglie normali con diametro di 76 mm possono essere impilate.
- Le bottiglie magnum possono essere impilate sul ripiano inferiore.
- La quantità può variare rispetto al numero o alle bottiglie raffigurate, se impilate in modo diverso.
Consigli per organizzare la cantinetta
Il numero di bottiglie di vino non dovrebbe superare due livelli su ogni ripiano e il carico sui ripiani non dovrebbe essere superiore a 20 kg. Prima di collocare le bottiglie nella cantinetta, accertarsi che i ripiani per il vino siano perfettamente stabili. Accertarsi, inoltre, che le bottiglie non sporgano dai ripiani per evitare che urtino lo sportello di vetro quando viene chiuso.
La luce interna a LED si accende quando si apre lo sportello. Per accendere la luce con lo sportello chiuso, toccare il pulsante. Per spegnere le luci, toccare nuovamente il pulsante. Per incrementare l'efficienza energetica, spegnere le luci quando la cantinetta non è a vista.
3. Serratura
Per chiudere a chiave la cantinetta, chiudere lo sportello e inserire la chiave nella serratura:
Bloccare lo sportello ruotando la chiave in senso antiorario
▶ Sbloccare lo sportello ruotando la chiave in senso orario.
1. Sbrinamento
Lo sbrinamento della cantinetta avviene in modo automatico e non richiede alcuna operazione manuale.
2. Sostituzione della lampada a LED
La lampada utilizza una sorgente luminosa a LED, che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all'assistenza clienti. V. ASSISTENZA CLIENTI.
AVVERTENZA!
Non sostituire personalmente la lampada a LED. La lampada a LED deve essere sostituita solo dal produttore o da un tecnico dell'assistenza autorizzato.
Parametri della lampada a LED:
Tensione 12 V; potenza max: 8 W (per HWS77GDAU1)
Tensione 12 V; potenza max: 5 W (per HWS42GDAU1)
3. Inutilizzo per lunghi periodi
Scollegare il cavo di alimentazione.
Pulire l'elettrodomestico e le guarnizioni dello sportello come descritto precedentemente.
Lasciare lo sportello aperto per evitare la produzione di cattivi odori all'interno.
4. Spostamento dell'elettrodomestico
- Togliere tutte le bottiglie e scollegare l'elettrodomestico.
- Fissare con nastro adesivo i ripiani e le altre parti mobili nella cantinetta.
- Non inclinare la cantinetta oltre 45° per evitare di danneggiare il sistema di refrigerazione.
5. Ricambio dell'aria con filtro ai carboni attivi
La modalità con cui i vini continuano a maturare dipende dalle condizioni ambientali. La qualità dell'aria, quindi, è determinante per la conservazione del vino. Nella parte inferiore della parete posteriore dell'elettrodomestico è applicato un filtro ai carboni attivi per garantire sempre una qualità ottimale.
Avviso
Si consiglia di sostituire il filtro una volta all'anno. I filtri sono disponibili presso il rivenditor
Sostituzione del filtro:
Afferrare il filtro per il manico. Ruotarlo a sinistra e rimuoverlo.
Inserimento del filtro:
Inserirlo con la maniglia in posizione verticale.
Ruotarlo a destra e inserirlo.
Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI.
AVVERTENZA!
Prima di effettuare la manutenzione dell'elettrodomestico, spegnerlo e staccare la spina dalla presa di corrente.
La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli.
Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.
| Codice di errore | Causa | Soluzione |
| rH | Quando la temperatura dello scomparto superiore è stata superiore a 25 °C per 3 ore, l'elettrodomestico emette un avviso di alta temperatura. | La temperatura ambiente è troppo alta. La temperatura di esercizio dell'elettrodomestico deve essere compresa tra 10 e 38 °C. |
| rL | Quando la temperatura è inferiore a 0 °C, il compressore smette di funzionare. L'avviso di bassa temperatura viene emesso quando la temperatura è stata inferiore a 0 °C per 2 ore. | La temperatura ambiente è troppo bassa. La temperatura di esercizio dell'elettrodomestico deve essere compresa tra 10 e 38 °C. |
| Problema | Causa possibile | Soluzione possibile |
| Il compressore non funziona. | La spina non è collegata alla presa di corrente. | Collegare la spina alla presa di corrente. |
| L'elettrodomestico si aziona frequentemente o per un periodo di tempo troppo lungo. | La temperatura esterna è troppo elevata.L'elettrodomestico è rimasto spento per un certo periodo di tempo.Uno sportello dell'elettrodomestico non è chiuso ermeticamente.Lo sportello è stato aperto troppo spesso o troppo a lungo.Le guarnizioni dello sportello sono sporche, usurate, danneggiate o inadeguate.Non è garantita la circolazione dell'aria necessaria.La temperatura impostata è troppo bassa. | In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo.Normalmente occorre un po' di tempo prima che l'elettrodomestico si raffreddi completamente.Chiudere lo sportello e accertarsi che l'elettrodomestico sia a livello e che non vi siano alimenti o contenitori che possano urtare lo sportello.Non aprire lo sportello troppo spesso.Pulire la guarnizione dello sportello o farla sostituire dall'assistenza clienti.Garantire un'adeguata ventilazioniUna volta raggiunta la temperatura desiderata, il problema si risolverà automaticamente. |
| L'interno della cantinetta è sporco e/o sono presenti cattivi odori. | L'interno della cantinetta deve essere pulito. | Pulire l'interno della cantinetta. |
| La temperatura nell'elettrodomestico non è sufficientemente bassa. | La temperatura impostata è troppo alta.Sono state aggiunte bottiglie recentemente.Uno sportello dell'elettrodomestico non è chiuso ermeticamente.Lo sportello è stato aperto troppo spesso o troppo a lungo.Le guarnizioni dello sportello sono sporche, usurate, danneggiate o inadeguate. | Effettuare il reset della temperatura.Attendere che le bottiglie aggiuntre recentemente raggiungano la temperatura desiderata.Chiudere lo sportello.Non aprire lo sportello troppo spesso.Pulire la guarnizione dello sportello o farla sostituire dall'assistenza clienti. |
| La temperatura nell'elettrodomestic o è troppo bassa. | La temperatura impostata è troppo bassa. | Effettuare il reset della temperatura. |
| Formazione di umidità all'interno dello scomparto frigorifero. | Il clima è troppo caldo e troppo umido.Uno sportello dell'elettrodomestico non è chiuso ermeticamente.Lo sportello è stato aperto troppo spesso o troppo a lungo. | Aumentare la temperatura.Chiudere lo sportello.Non aprire lo sportello o il cassetto troppo spesso. |
Soluzione dei problemi
IT
| Problema | Causa possibile | Soluzione possibile |
| Si accumula umidità sulla superficie esterna della cantinetta. | Il clima è troppo caldo e troppo umidoLo sportello non è chiuso ermeticamente. L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa. | Ciò è normale in un clima umido e la situazione cambia al diminuire dell'umidità.Accertarsi che lo sportello sia chiuso ermeticamente e controllare la tenuta delle guarnizioni. |
| L'elettrodomestico emette suoni anomali. | L'elettrodomestico non si trova a livello.L'elettrodomestico urta qualche oggetto vicino. | Regolare i piedini per collocare l'elettrodomestico a livello.Rimuovere gli oggetti attorno all'elettrodomestico. |
| Si sente un lieve rumore, simile a quello dell'acqua che scorre. | È normale | - |
| L'illuminazione interna o il sistema di raffreddamento non funziona. | La spina non è collegata alla presa di corrente.Problema della fonte di alimentazione.La lampada a LED è fuori uso. | Collegare la spina alla presa di corrente.Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale.Chiamare l'assistenza per la sostituzione. |
| I lati del refrigeratore e la striscia dello sportello si riscaldano | È normale. | - |
| Lo sportello non si chiude correttamente. | L'elettrodomestico non è a livello.Lo sportello è bloccato. | Mettere a livello l'elettrodomestico agendo sui piedini di livellamento.Accertarsi dell'assenza di ostruzioni (ad es. bottiglie o ripiani). |
Specifiche del prodotto secondo il regolamento UE n. 1060/2010
| Marca | Haier | Haier |
| Nome / identificativo del modello | HWS42GDAU1 | HWS77GDAU1 |
| Capacità nominale (n. bottiglie) | 42 | 77 |
| Categoria di refrigerazione domestica | 2 | 2 |
| Classe di efficienza energetica | A | A |
| Consumo energetico annuo (kWh/anno) ^1) | 142 | 152 |
| Volume di stoccaggio (litri) | 106 | 190 |
| Classe climatica:Questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 10 e 38 °C. | SN N ST | SN N ST |
| Emissioni acustiche (db(A) re 1pW) | 37 | 37 |
| Tipo di elettrodomestico | Indipendente | Indipendente |
| Questo elettrodomestico deve essere utilizzato solo per la conservazione del vino. | Sì | Sì |
| Dimensioni (P/L/A in mm) | 585 / 497 / 820 | 585 / 497 / 1270 |
Descrizioni:
1) Sulla base dei risultati di test standard per 24 ore. Il consumo energetico effettivo dipende dall'ambiente reale, dalla quantità di bottiglie conservate, dalla temperatura impostata, dall'apertura e chiusura dello sportello ecc.
2) Il consumo energetico nominale è il valore ottenuto secondo la prova standard con la luce interna della cantinetta spenta.
11.3 Norme e direttive CE
Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate che prevedono il marchio CE.
Si consiglia di rivolgersi all'Assistenza Clienti Haier e di utilizzare ricambi originali. In caso di problemi con l'elettrodomestico, controllare prima la sezione SOLUZIONE DEI PROBLEMI.
Se non si riesce a trovare una soluzione, contattare
▶ il rivenditore locale o
l'area Service & Support su www.haier.com, che riporta numeri di telefono e domande frequenti e dove è possibile rivendicare la garanzia.
Per contattare l'assistenza, procurarsi i dati seguenti. Le informazioni si trovano sulla targhetta.
Modello N. di serie
Controllare anche la scheda di garanzia fornita con il prodotto.
Per richieste di carattere generico, di seguito sono riportati i nostri indirizzi in Europa:
| Indirizzi Haier europei | |||
| Paese* | Indirizzo postale | Paese | Indirizzo postale |
| Italia | Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIA | Francia | Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANCIA |
| SpagnaPortogallo | Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcellonaSPAGNA | Belgio-FRBelgio-NLPaesi BassiLussemburgo | Haier Benelux SAAnderlechtRoute de Lennik 451BELGIO |
| GermaniaAustria | Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgGERMANIA | PoloniaRepubblicaCecaUngheriaGreciaRomaniaRussia | Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 VarsaviaPOLONIA |
| RegnoUnito | Haier Appliances UK Co. Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK | ||

