| Producttype | Wijnklimaatkast |
| Merk | Haier |
| Model | HWS42DGAU1 |
| Nominale capaciteit | 42 flessen (standaard 75 cl) |
| Energie-efficiëntieklasse | A |
| Jaarlijks energieverbruik | 142 kWh/jaar |
| Opslagvolume | 106 L |
| Afmetingen (B x D x H) | 497 x 585 x 820 mm |
| Temperatuurbereik | 5 °C tot 20 °C (per zone instelbaar) |
| Aantal temperatuurzones | 2 (onafhankelijk) |
| Koelmiddel | R600a (isobutaan, ontvlambaar) |
| Voeding | 220-240 V ~ 50 Hz |
| Installatietype | Vrijstaand (niet inbouw) |
| Binnenverlichting | LED (12 V, max 5 W) |
| Connectiviteit | Wi-Fi (IEEE 802.11 b/g/n) en Bluetooth |
| Speciale functies | Automatisch ontdooien, actieve koolstoffilter, deuralarm, kinderslot, lage temperatuurcompensatie |
| Inbegrepen accessoires | 3 rekken, 1 klein rek, sleutel, koolstoffilter |
| Geluidsniveau | 37 dB(A) |
| Klimaatklasse | SN-N-ST (10 °C tot 38 °C) |
| Netto gewicht (geschat) | Ongeveer 30 kg |
| Deur omkeerbaarheid | Ja, van rechts naar links |
Veelgestelde vragen - HWS42DGAU1 HAIER
Gebruikersvragen over HWS42DGAU1 HAIER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Wijnkelder in PDF-formaat gratis! Vind uw handleiding HWS42DGAU1 - HAIER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. HWS42DGAU1 van het merk HAIER.
GEBRUIKSAANWIJZING HWS42DGAU1 HAIER
NL WAARSCHUWING: Brandrisico / brandbaar materiaal. Het systeem geeft aan dat er een brandrisico bestaat aangezien brandbaar materiaal wordt gebruikt. Zorg ervoor dat er geen brand wordt verozaakt door brandbaat materiaal te ont steken.
Gebruik- shandleiding
Wijnkelder HWS77GDAU1 HWS42GDAU1
Bedankt voor de aankoop van dit Haier-product.
Lees deze instructies zorgvuldig door voordat u dit apparaat gebruikt. De instructies bevatten belangrijke informatie die u helpt het beste uit het apparaat te halen en veilige en correcte installatie, gebruik en onderhoud te waarborgen.
Bewaar deze handleiding op een handige plaats zodat u hem altijd kunt raadplegen voor een veilig en correct gebruik van het apparaat.
Als u het apparaat verkoopt, weggeeft of achterlaat wanneer u verhuist, zorg er dan voor dat u deze handleiding ook overdraagt, zodat de nieuwe eigenaar het apparaat en de veiligheidswaarschuwingen kan leren kennen.
Legenda
Waarschuwing - Belangrijke veiligheidsinformatie
Algemene informatie en tips
Milieu-informatie
Verwijdering
Help het milieu en de menselijke gezondheid te beschermen. Doe de verpakking in de daarvoor bestemde containers om deze te recyclen. Help het afval van elektrische en elektronische apparaten te recyclen. Gooi apparaten met dit symbool niet weg bij het huisvuil. Lever het product in bij uw plaatselijke recyclinginrichting of neem contact op met uw gemeentekantoor.
WAARSCHUWING!
Gevaar voor letsel of verstikking!
Koelmiddelen en gassen moeten professioneel worden verwijderd. Controleer of de leidingen van het koelmiddelcircuit niet zijn beschadigd voordat ze op de juiste manier worden afgevoerd. Haal de stekker van het apparaat uit het stopcontact. Knip het netsnoer af en gooi het weg. Verwijder de bakken en laden en de deurvergrendeling en -afdichtingen, om te voorkomen dat kinderen en huisdieren in het apparaat worden opgesloten.
Oude apparaten hebben nog enige restwaarde. Een milieuvriendelijke verwijderingsmethode zorgt ervoor dat waardevolle grondstoffen kunnen worden teruggewonnen en opnieuw kunnen worden gebruikt.
Cyclopentaan, een brandbare stof die niet schadelijk is voor de ozonlaag, wordt gebruikt als expansiemiddel voor het isolatieschuim
Door dit product op de juiste manier af te voeren, helpt u mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders zouden kunnen worden veroorzaakt.
Voor meer gedetailleerde informatie over het recyclen van dit product kunt u contact opnemen met uw gemeente, uw huisvuilverwijderingsdienst of de winkel waar u het product hebt gekocht, om het door professionals te laten afvoeren.
1- Veiligheidsinformatie 228
2- Veiligheidstips.... 231
3- Onderhoud 235
4- Accessoires....237
5- Productbeschrijving 238
6- Installatie 239
7-Gebruik 242
8- Tips voor energiebesparing.... 247
9- Apparatuur....248
10- Onderhoud en reiniging 249
11- Problemen oplossen.... 250
12- Klantenservice.... 254

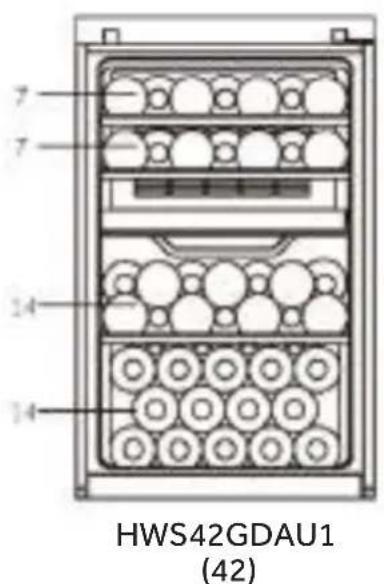

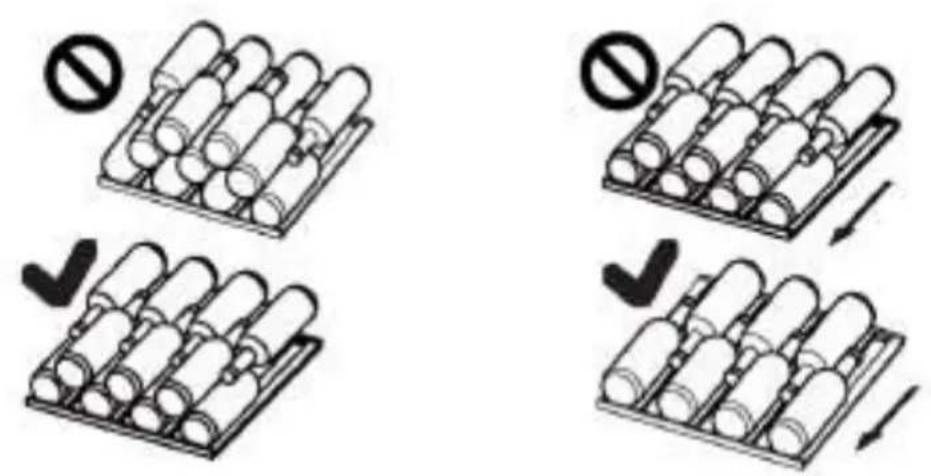

13- Wijnflessen stapelen.... 255

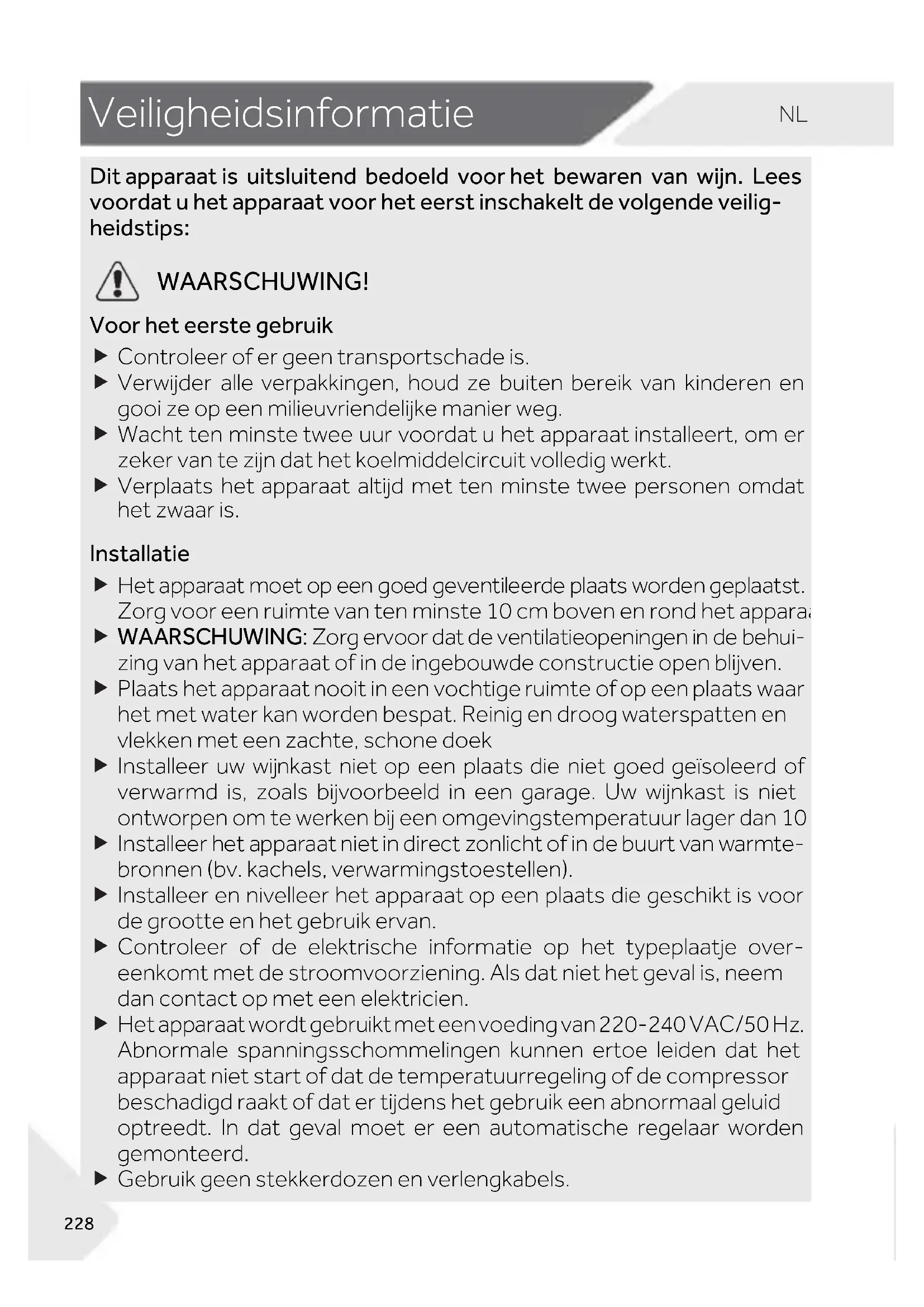

Dit apparaat is uitsluitend bedoeld voor het bewaren van wijn. Lees voordat u het apparaat voor het eerst inschakelt de volgende veiligheidstips:
WAARSCHUWING!
Voor het eerste gebruik
▶ Controleer of er geen transportschade is.
▶ Verwijder alle verpakkingen, houd ze buiten bereik van kinderen en gooi ze op een milieuvriendelijke manier weg.
Wacht ten minste twee uur voordat u het apparaat installeert, om er zeker van te zijn dat het koelmiddelcircuit volledig werkt.
▶ Verplaats het apparaat altijd met ten minste twee personen omdat het zwaar is.
Installatie
▶ Het apparaat moet op een goed geventileerde plaats worden geplaatst. Zorg voor een ruimte van ten minste 10 cm boven en rond het apparaa
WAARSCHUWING: Zorg ervoor dat de ventilatieopeningen in de behui-
zing van het apparaat of in de ingebouwde constructie open blijven.
Plaats het apparaat nooit in een vochtige ruimte of op een plaats waar het met water kan worden bespat. Reinig en droog waterspatten en vlekken met een zachte, schone doek
Installeer uw wijnkast niet op een plaats die niet goed geïsoleerd of verwarmd is, zoals bijvoorbeeld in een garage. Uw wijnkast is niet ontworpen om te werken bij een omgevingstemperatuur lager dan 10
- Installeer het apparaat niet in direct zonlicht of in de buurt van warmte-bronnen (bv. kachels, verwarmingstoestellen).
- Installeer en nivelleer het apparaat op een plaats die geschikt is voor de grootte en het gebruik ervan.
- Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Als dat niet het geval is, neem dan contact op met een elektricien.
Het apparaat wordt gebruikt met een voeding van 220-240 VAC/50 Hz. Abnormale spanningsschommelingen kunnen ertoe leiden dat het apparaat niet start of dat de temperatuurregeling of de compressor beschadigd raakt of dat er tijdens het gebruik een abnormaal geluid optreedt. In dat geval moet er een automatische regelaar worden gemonteerd.
▶ Gebruik geen stekkerdozen en verlengkabels.
WAARSCHUWING!
WAARSCHUWING: Plaats niet meerdere draagbare stopcontacten of draagbare voedingen op de achterkant van het apparaat.
WAARSCHUWING: Zorg er bij het neerzetten van het apparaat voor dat het netsnoer niet bekneld of beschadigd raakt.
▶ Ga niet op de voedingskabel staan.
- Gebruik een apart geaard stopcontact voor de stroomvoorziening, dat gemakkelijk toegankelijk is. Het apparaat moet geaard zijn.
▶ Alleen voor Groot-Brittannië: Het netsnoer van het apparaat is voorzien van een 3-aderige (geaarde) stekker die past op een standaard 3-aderig (geaard) stopcontact. De derde pin (aarding) mag nooit worden afgesneden of gedemonteerd. Nadat het apparaat is geïnstalleerd, moet de stekker bereikbaar zijn.
WAARSCHUWING: Beschadig het koelcircuit niet.
Dagelijks gebruik
- Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met een gebrek aan kennis en ervaring, mits zij onder toezicht worden gehouden of instructies hebben gekregen om het apparaat veilig te kunnen gebruiken en de gevaren begrijpen die ermegepaard gaan.
▶ Kinderen mogen niet met het apparaat spelen. - Kinderen van 3 tot 8 jaar mogen wel koelapparatuur inladen en uitladen, maar niet reinigen en installeren.
Houd kinderen onder de 3 jaar uit de buurt van het apparaat, tenzij ze voortdurend onder toezicht staan. - Het schoonmaken en het onderhoud mag niet door kinderen worden uitgevoerd als er geen toezicht is.
▶ Het apparaat moet zo worden geplaatst dat de stekker bereikbaar is.
Als er koolgas of ander brandbaar gas in de buurt van het apparaat lekt, moet u het ventiel van het lekkende gas sluiten, de deuren en ramen openen en mag u de stekker niet uit het stopcontact halen.
Wacht minstens 7 minuten met het opnieuw aansluiten van de stroom nadat de stekker uit het stopcontact is gehaald.
▶ Til het apparaat niet op aan de deurgrepen.
De sleutels moeten buiten het bereik van kinderen worden gehouden en mogen niet in de buurt van het apparaat worden bewaard, om te voorkomen dat kinderen in het apparaat worden opgesloten.
WAARSCHUWING!
▶ Merk op dat het apparaat is ingesteld voor gebruik in het specifieke omgevingsbereik tussen 10 en 38 °C. Het apparaat kan mogelijk niet goed functioneren als het gedurende lange tijd op een temperatuur boven of onder het aangegeven bereik wordt gehouden.
Plaats geen onstabiele voorwerpen (zware voorwerpen, containers gevuld met water) op het apparaat, om persoonlijk letsel door vallen of elektrische schokken door contact met water te voorkomen.
▶ Open en sluit de deur alleen met de handgrepen. De ruimte tussen de deur en de kast is zeer smal. Steek uw handen niet in deze ruimtes, om te voorkomen dat uw vingers bekneld raken. Open of sluit de deuren van het apparaat alleen als er geen kinderen zijn die zich binnen het bewegingsbereik van de deur bevinden.
▶ Bewaar of gebruik in het apparaat of in de omgeving geen brandbare, explosieve of corrosieve materialen.
▶ Sla geen explosieve stoffen, zoals spuitbussen met een brandbaar drijfgas, op in dit apparaat.
Bewaar geen geneesmiddelen, bacteriën of chemische middelen in het apparaat. Dit is een huishoudelijk apparaat. Het wordt niet aanbevolen om materialen op te slaan die strikte temperaturen vereisen.
▶ Stel de temperatuur in de wijnkast niet onnodig laag in. Bij een hoge instelling kunnen temperaturen onder nul optreden. Let op: Flessen kunnen barsten
▶ Raak het binnenoppervlak van het apparaat niet aan wanneer het in werking is, vooral niet met natte handen, omdat uw handen aan het oppervlak vast kunnen vriezen.
▶ Voor een goede koeling van de wijn mag u het apparaat niet te vol laden.
Haal de stekker van het apparaat uit het stopcontact wanneer er een stroomonderbreking optreedt of voordat u het schoonmaakt. Laat het apparaat minstens 7 minuten rusten voordat u het opnieuw opstar omdat vaak starten de compressor kan beschadigen.
WAARSCHUWING: Gebruik geen elektrische apparaten in het apparaat, tenzij deze van het type zijn dat door de fabrikant wordt aanbevolen. Om risico's te vermijden moet een beschadigd netsnoer worden vervangen door de klantenservice (zie garantiekaart).
- Om de levensduur van het apparaat te verlengen, moet u het niet uitschakelen.
Plaats het apparaat nooit horizontaal op de grond. Nadat u het apparaat meer dan 45° heeft gekanteld, wacht u 24 uur voordat u het aansluit.
WAARSCHUWING!
Onderhoud / reiniging
Zorg ervoor dat kinderen onder toezicht staan als ze schoonmaak en onderhoud uitvoeren.
Haal de stekker van het apparaat uit het stopcontact voordat u routineonderhoud uitvoert. Laat het apparaat minstens 7 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen.
Houd de stekker vast, niet het snoer, wanneer u de stekker uit het stopcontact haalt.
▶ Reinig het apparaat niet met harde borstels, draadborstels, waspoeder, benzine, amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een speciaal reinigingsmiddel voor koelkasten/vriezers om schade te voorkomen. U kunt eventueel ook een oplossing van warm water en zuiveringszout gebruiken - ongeveer een eetlepel zuiveringszout per liter water. Spoe grondig af met water en veeg droog. Gebruik geen schoonmaakpoede of andere schurende middelen. Was verwijderbare onderdelen niet in een vaatwasser.
WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het ontdooien te versnellen, behalve als deze door de fabrikant worden aanbevolen.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
▶ Probeer het apparaat niet zelf te repareren, te demonteren of te wijzigen. In geval van reparatie kunt u contact opnemen met onze klantenservice.
Als de lampen zijn beschadigd, moeten deze worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwali-ficeerde personen om gevaar te voorkomen.
▶ Verwijder het stof aan de achterkant van het toestel ten minste eenmaal per jaar om brandgevaar en een verhoogd energieverbruik te voorkomen.
▶ Spuit niet op het apparaat en spoel het niet af tijdens het reinigen.
- Gebruik geen waterstraal of stoom om het apparaat schoon te maken.
▶ Reinig de koude glazen deur niet met warm water. Door plotselinge temperatuurveranderingen kan het glas breken.
Als u het apparaat voor langere tijd buiten gebruik laat, laat het dan open staan om te voorkomen dat er binnenin onaangename geuren ontstaan.
Informatie over koelgas
WAARSCHUWING!
Het apparaat bevat het brandbare koelmiddel ISOBUTAAN (R600a). Controleer of het koelcircuit tijdens transport of installatie niet is beschadigd. Lekkend koelmiddel kan oogletsel veroorzaken of ontbrande Houd bij beschadiging open vuurbronnen uit de buurt, ventileer de ruimte grondig en trek de stekker van het apparaat of andere apparaten niet uit het stopcontact. Informeer de klantenservice.
Als de ogen in contact komen met het koelmiddel, spoel het dan onmiddellijk onder stromend water af en bel onmiddellijk de oogspecialist.
WAARSCHUWING: Het koelsysteem staat onder hoge druk. Wijzig er niets aan. Aangezien er brandbare koelmiddelen worden gebruikt, moet u het apparaat volgens de aanwijzingen installeren, verplaatsen en onderhouden en moet u contact opnemen met de professionele vertegen-woordiger of onze klantendienst om het apparaat te verwijderen.
Bedoeld gebruik
Dit apparaat is bedoeld voor huishoudelijk gebruik of voor soortgelijke toepassingen, zoals:
- personeelskeukens in winkels, kantoren en andere werkomgevingen;
- op boerderijen en door klanten van hotels, motels en andere omgevingen van een residentieel type;
- in bed and breakfast-omgevingen;
- voor catering en dergelijke toepassingen die niet voor de kleinhandel zijn.
▶ Neem deze gebruiksinstructies in acht om een veilige bewaring van de wijn te garanderen.
De gegevens over het meest geschikte gedeelte in de koelruimte van het toestel waar specifieke soorten levensmiddelen moeten worden opgeslagen, rekening houdend met de verdeling van de temperatuur die in de verschillende ruimten van het apparaat aanwezig kan zijn, staan in het andere deel van de handleiding.
Wijzigingen of aanpassingen van het apparaat zijn niet toegestaan. Onbedoeld gebruik kan risico's en verlies van garantieclaims veroorzaken.
Verwijdering
Het symbool op het product of op de verpakking geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden ingeleverd bij het toepasselijke inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Door dit product correct te verwijderen, helpt u potentiële negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders door de verkeerde behandeling van dit product als afval zouden kunnen worden veroorzaakt. Voor meer gedetailleerde informatie over de recycling van dit product neemt u contact op met het gemeentekantoor in uw woonplaats, de dienst voor verwijdering van huishoudelijk afval of de winkel waar u het apparaat hebt gekocht.
Aangezien er brandbare isolatiegassen worden gebruikt, moet u contact opnemen met de professionele vertegenwoordiger of onze klanten-service om het apparaat te verwijderen.
WAARSCHUWING!
Gevaar voor verstikking!
Koelmiddelen en gassen moeten professioneel worden verwijderd. Controleer of de leidingen van het koelmiddelcircuit niet zijn beschadigd voordat ze op de juiste manier worden afgevoerd. Haal de stekker van het apparaat uit het stopcontact. Knip het netsnoer af en gooi het weg. Verwijder de bakken en laden en de deurvergrendeling en -afdichtingen, om te voorkomen dat kinderen en huisdieren in het apparaat worden opgesloten.
WAARSCHUWING: Haal de stekker van het apparaat uit het stopcontact voordat u het reinigt.
▶ Reinig het apparaat niet met harde borstels, draadborstels, waspoeder, benzine, amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een speciaal reinigingsmiddel voor koelkasten om schade te voorkomen.
▶ Reinig het apparaat als er weinig of geen wijn in is opgeslagen. Het hoeft alleen te worden schoongemaakt wanneer het vuil is.
▶ Reinig de binnenkant en behuizing van het apparaat met een spons die is bevochtigd in warm water en een neutraal reinigings-middel.
▶ Spoel af met schoon warm water en droog het af met een zachte doek.
▶ Reinig de onderdelen van het apparaat niet in een vaatwasser.
Laat het apparaat minstens 7 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen.
De deurpakkingen moeten om de 3 maanden worden gereinigd om een goede afdichting te verzekeren. Zoals hieronder: Verwijderen: Pak de deurpakking vast en trek hem naar buiten in de richting van de pijl om de hele deurpakking te verwijderen.
Doop de borstel in water of voedselkwalitei alcohol, reinig eerst de groef van de deurpakking door de borstel heen en weer te trekken. Veeg vervolgens het oppervlak van de deurpakking af met een handdoek die gedrenkt is in water of alcohol van voedselkwaliteit. Was tot slot de deurpakking schoon en veeg deze droog met een schone handdoek.

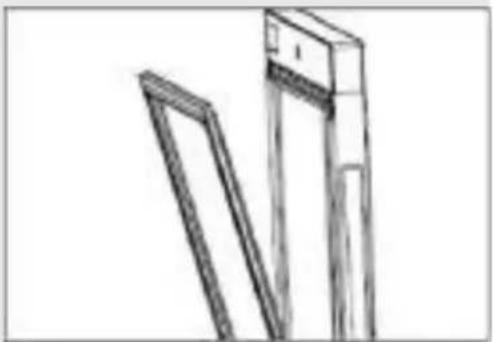

De deurpakking installeren na het reinigen:
Zorg er voor de installatie voor dat er geen water op de deurpakking staat. Steek de pakking van de deur in de groef en duw de deurpakking van boven naar beneden met de hand stevig aan totdat de hele deurpakking in de groef zit.
De planken schoonmaken:
▶ Alle planken kunnen worden verwijderd voor reiniging.
▶ Haal alle flessen uit het apparaat.
▶ Til elke plank een beetje op en verwijder.
▶ Reinig de plank met een zachte handdoek.
Wacht totdat de planken droog zijn voordat u ze terugplaatst.
WAARSCHUWING:
Wacht minstens 7 minuten met het opnieuw aansluiten van de stroom nadat de stekker uit het stopcontact is gehaald.
Controleer de accessoires en literatuur volgens deze lijst: zonder isolatie.
| Naam | Gebruikshandleiding | Service-kaart | Plank | Kleine plank | Klapdeksel | Energy Label | Sleutel | Linker hok van deurhandgreep |
| HWS77GDAU1 | 1 | 1 | 6 | 1 | 1 | 1 | 2 | 2 |
| HWS42GDAU1 | 1 | 1 | 3 | 1 | 1 | 1 | 2 | 2 |
Let op
Door technische wijzigingen en verschillende modellen kunnen sommige afbeeldingen in deze handleiding afwijken van uw model.

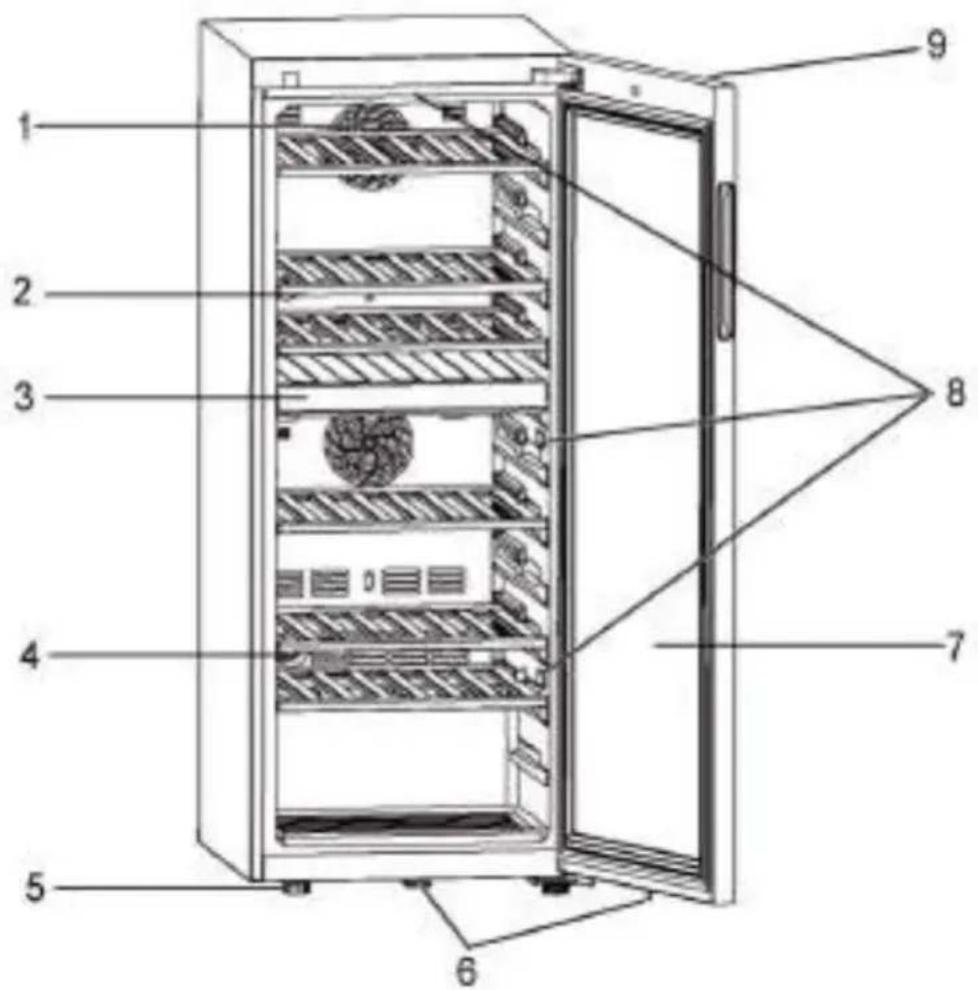

Afbeelding van het apparaat
- Ventilator
- Plank
- Middelste gedeelte

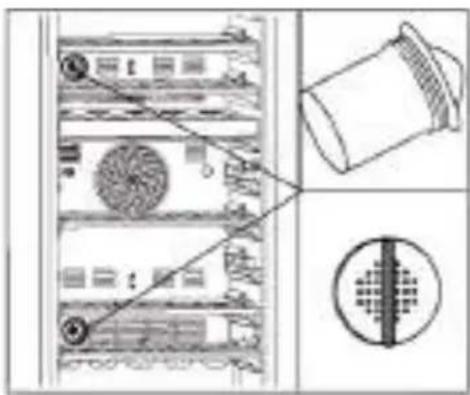

- Actief koolfilter
-
Verstelbare pootjes
-
Slot
- Deur
- Ledlamp
- Display (op de voorkant van de deur)
1. Uitpakken
▶ Haal het apparaat uit de verpakking.
▶ Verwijder al het verpakkingsmateriaal, inclusief de schuimbodem en al het plakband waarmee de accessoires vastzitten.
2. Omgevingsomstandigheden
De kamertemperatuur moet altijd tussen 10 °C en 38 °C liggen, omdat deze van invloed kan zijn op de temperatuur in het apparaat en het energieverbruik ervan. Installeer het apparaat niet in de buurt van andere warmtebronnen (ovens, koelkasten) zonder isolatie.

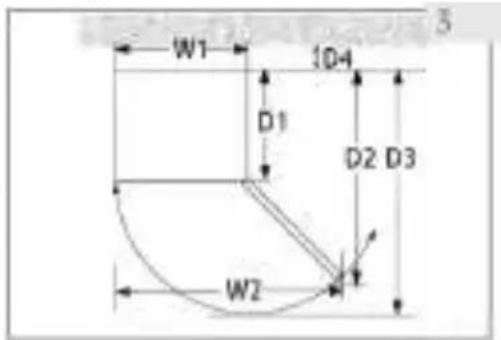

3. Benodigde ruimte
Benodigde ruimte om de deur te openen (afb. 3).
| Breedte in mm | Diepte in mm | Afstand tot de muur in mm | |||
| B1 | B2 | D1 | D2 | D3 | D4 |
| 495 | 630 | 535 | 1033 | 1047 | 100 |

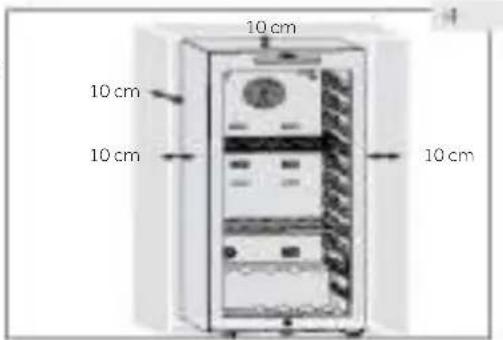

4. Ventilatieruimte
Om veiligheids- en energieredenen moet de vereiste ventilatieafstand van 10 cm in alle richtingen in acht worden genomen (afb. 4).
WAARSCHUWING!
Zorg ervoor dat de ventilatieopeningen in het apparaat of in de ingebouwde constructie open blijven.

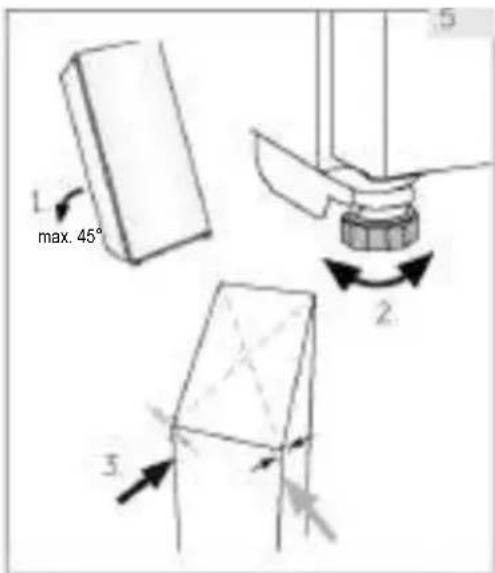

5. Het apparaat uitlijnen
Plaats het apparaat op een vlakke en vaste ondergrond.
- Kantel het apparaat iets naar achteren (afb. 5).
- Stel de verstelbare voorste pootjes in op het gewenste niveau door ze te draaien.
- De stabiliteit kan worden gecontroleerd door afwisselend op de diagonalen te duwen. De lichte slingering moet in beide richtingen hetzelfde zijn. Anders kan het frame kromtrekken; mogelijk lekkende deurafdichtingen zijn het resultaat. Een kleine helling naar achteren vergemakkelijkt het sluiten van de deur.
6. Fijnafstelling van de deur
Het apparaat sluit gemakkelijker af als de stelpootjes aan de voorkant worden gebruikt:
Draai aan de verstelbare pootjes (afb. 6) om ze omhoog of omlaag te draaien:
- Door de pootjes rechtsom te draaien, gaat het apparaat omhoog
▶ Door de pootjes linksom te draaien, gaat het apparaat omlaag
7. Wachttijd
De onderhoudsvrije smeerolie bevindt zich in de behuizir van de compressor. Deze olie kan tijdens het vervoer door het gesloten leidingsysteem komen als het apparaat wordt gekanteld. Voordat u het apparaat op de voeding aansluit, wacht u 24 uur (afb. 7) zodat de olie weer in de behuizing loopt.
8. Elektrische aansluiting
Controleer vóór elke aansluiting of:
▶ voeding, stopcontact en zekering geschikt zijn volgens het typeplaatje.
▶ het stopcontact is geaard en er geen stekkerdoos of verlengsnoer is.
▶ de stekker en het stopcontact goed passen.
Sluit de stekker aan op een correct geïnstalleerd huishoudelijk stopcontact.
WAARSCHUWING!
Om risico's te vermijden moet een beschadigd netsnoer worden vervangen door de klantenservice (zie garantiekaart).

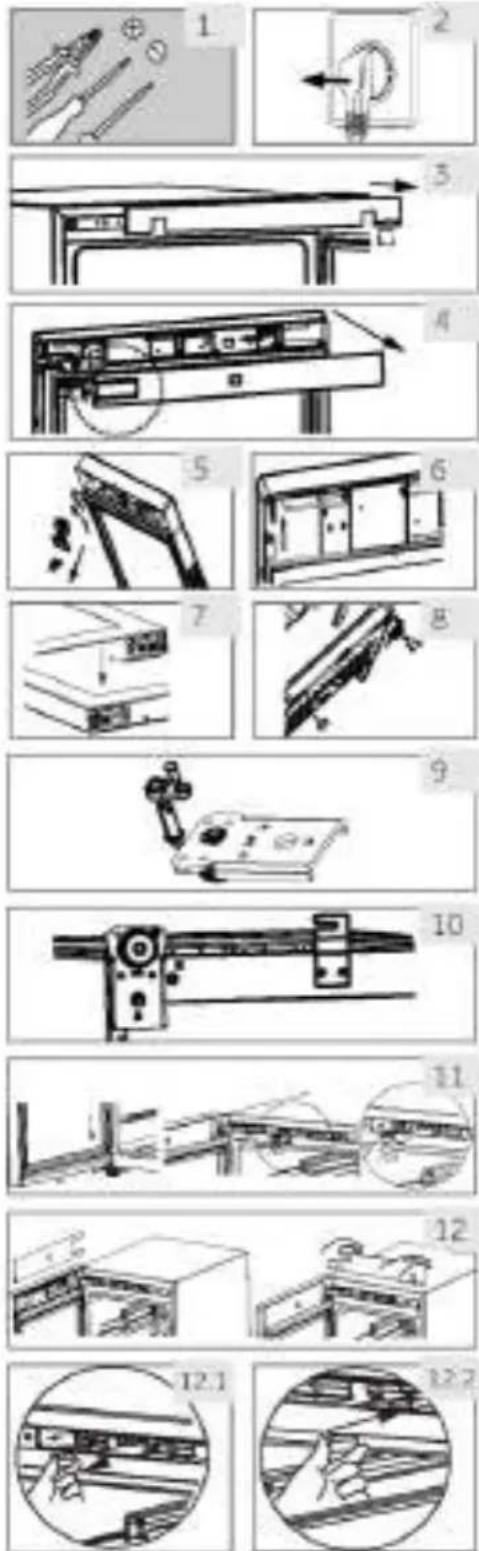

9. Omkeerbaarheid van de deur
Voordat u het apparaat aansluit op de voeding, moet u controleren of de zwaai van de deur moet veranderen van rechts (zoals geleverd) naar links, als dat nodig is voor de installatieplaats en de bruikbaarheid.
WAARSCHUWING!
▶ Het apparaat is zwaar. Er zijn twee personen nodig om de deur om te keren.
▶ Haal de stekker van het apparaat uit het stopcontact voordat u eraan gaat werken.
Kantel het apparaat niet meer dan 45° om schade aan het koelsysteem te voorkomen.
Montagestappen
- Zorg voor het nodige gereedschap.
- Haal de stekker van het apparaat uit het stopcontact.
-
Open de deur, verwijder de voorstrip en zoek de bijbehorende strip om te verwijderen aan de linkerkant en aan de rechterkant van de opening aan te brengen.
-
Haal de stekker uit het stopcontact. Trek het bovenste deel van de deurafdichting naar buiten en verwijder de achterste strip van de deur. (Verwijder van de opening aan de linkerkant)
-
Verwijder 2 schroeven uit het bovenste scharnier.
-
Verwijder de afdekking en het scharnier, verwijder de asafdekking en bevestig deze aan de andere kant en installeer het scharnier in de as.
-
Verwijder de nok en de deurhouder en verplaats de deurhouder naar de andere kant van de deur. Installeer de nieuwe nok uit de zak met onderdele
-
Kast gekanteld (minder dan 45°), verwijder het onderste scharnier (3 schroeven) als back-up.
-
Verwijder de onderste scharniernok en de schar- nieras. Installeer de as aan de rechterkant van het onderste scharnier. Neem de nok uit de zak met onderdelen en monteer deze op de onderste scharnieras.
-
Installeer het onderste scharnier en het onderste pootje aan de andere kant van de kast. Smeer de nok.
-
Installeer de deur op de onderste scharnieras en bevestig het bovenste scharnier met twee schroeven op de kast. Bevestig de signaalkabels in het midden van de bovenste scharniergroef en neem het scharnierdeksel uit de zak met onderdelen en bevestig het aan het bovenste scharnier
-
Installeer de deurafdichting en de deurstrip op de deur. Breng het paar deursignaalkabels aan, verplaats de magneetschakelaar (12.1) naar de rechter montagesleuf (12.2) van de bovenbalk en bevestig de voorkant van de kast
-
Zorg ervoor dat de deur goed kan worden geopend en gesloten.
1. Voor het eerste gebruik
Verwijder al het verpakkingsmateriaal. Dit geldt zowel voor de schuimbasis als voor al het plakband waarmee de accessoires van de wijnkast zowel binnen als buiten vastzitten. Houd het buiten het bereik van kinderen en gooi het weg op een milieuvriendelijke manier.
▶ Reinig de binnen- en de buitenkant van het apparaat met water en een mild reinigingsmiddel voordat u er wijn in plaatst.
Nadat het apparaat waterpas is gezet en gereinigd, moet u minstens 2 uur wachten voordat u het op het elektriciteitsnet aansluit. Als uw wijnkast om welke reden dan ook is gekanteld, wacht dan 24 uur voordat u het apparaat aansluit. Zie het hoofdstuk INSTALLATIE.
Nadat u het apparaat hebt aangesloten op een stopcontact, laat u het minstens 30 minuten werken om te acclimatiseren voordat u eventuele aanpassingen aanbrengt.
De temperatuur wordt automatisch ingesteld op 12 °C. Indien gewenst kunt u de temperatuur handmatig wijzigen. Zie TEMPERATUUR.
2. Aanraaktoetsen
De toetsen op het bedieningspaneel zijn aanraaktoetsen, die reageren als ze licht met de vinger worden aangeraakt.

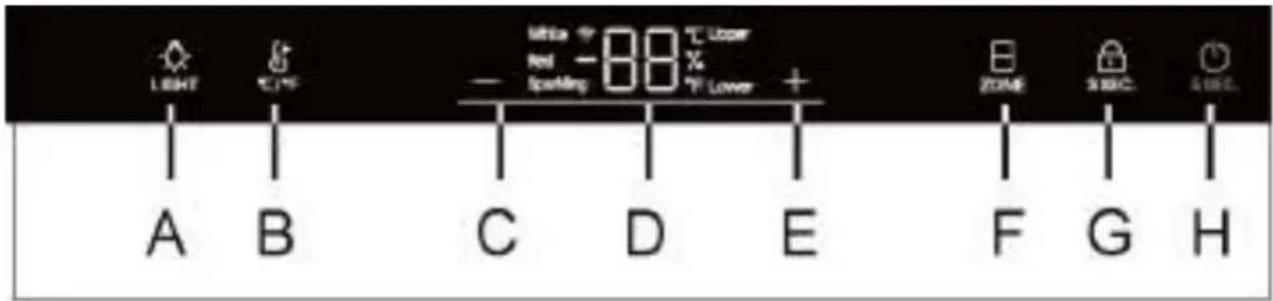

3. Beschrijving van het bedieningspaneel
A Binnenverlichting/Wifi-toets
B °C /°F-omzettingstoets
C Temperatuurregeltoets: lager
D Display
E Temperatuurregeltoets: hoger
F Selectie temperatuurzone
G Vergrendeltoets H Aan/uit-toets
4. Automatische vergrendelfunctie
Het bedieningspaneel wordt 30 seconden na het inschakelen automatisch vergrendeld, brandt. Om de toetsenvergrendeling te activeren, drukt u 3 seconden op de toets wanneer de toetsen zijn vergrendeld, wordt de led-achtergrondverlichting gedimd. Toets A wordt niet vergrendeld.
5. Functie aan/uit-toets
Wanneer het display is ontgrendeld, houdt u de toets H 5 seconden ingedrukt om de stroom van de wijnkast uit te schakelen. Houd de toets H dan 5 seconden ingedrukt om de wijnkast in te schakelen. Wanneer het display is vergrendeld, kan de toets H niet worden gebruikt.
6. Temperatuurinstelling

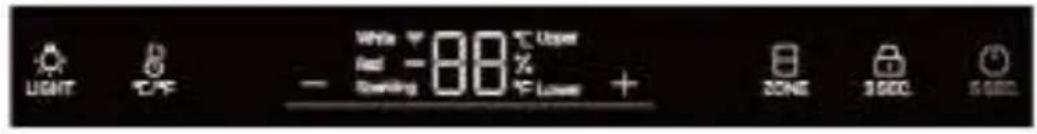

Let op
Voorinstellingen
Nadat u het apparaat hebt aangesloten op een stopcontact, laat u het minstens 30 minuten werken om te acclimatiseren voordat u eventuele aanpassingen aanbrengt.
Wanneer het apparaat wordt ingeschakeld nadat de stekker uit het stopcontact is gehaald, kan het enkele uren duren voordat de juiste temperaturen zijn bereikt. De exacte tijd verschilt afhankelijk van de omgeving en de temperatuurinstelling.
1. Selectie temperatuurzone
In de ontgrendelde toestand staat het pictogram volledig aan. Als de huidige weergave zich in de bovenste temperatuurzone bevindt, is het bovenste pictogram aan en het onderste pictogram uit. Druk nu op de toets ; het onderste pictogram gaat aan en het bovenste pictogram gaat uit.
2. Temperatuurinstelling
In de ontgrendelde staat, wanneer het bovenste pictogram aan is, kan de temperatuur van de bovenste zone worden aangepast.
Druk op of wanneer het "bovenste" lampje brandt, om de temperatuur te verhogen of te verlagen. Wanneer de gewenste temperatuur is bereikt, drukt u op de toets. Drie seconden nadat de temperatuurinstelling is voltooid, stopt het temperatuurgedeelte van het display met knipperen. Het temperatuurdisplay geeft dan de huidige temperatuur aan.
Er kunnen temperaturen worden ingesteld tussen 5 en 20 graden.
Wanneer het "onderste" pictogram aan is, kan de temperatuur in de onderste temperatuurzone worden aangepast.
Aanbevolen temperatuurinstellingen
De volgende drinktemperaturen worden aanbevolen voor de verschillende soorten wijn.
| Rode wijn | +13°C tot +20°C(+55°F tot +68°F) | Mousserende wijnProsecco | +5°C tot +8°C(+41°F tot +47°F) |
| Witte wijn | +9°C tot +12°C(+48°F tot +54°F) |
Als u wijn voor langere tijd opslaat, moet deze worden bewaard bij een temperatuur tussen +10 °C en +12 °C (50°F en +54°F).
7. Standby-modus
Het display wordt automatisch 30 seconden gedimd.
Het licht automatisch op wanneer er een toets wordt aangeraakt of de deur wordt geopend.
8. De verlichtingsmodus instellen
Druk op de toets . Wanneer de verlichting in de kast aan is, gaan de lichten geleidelijk branden. Wanneer u nogmaals op de toets drukt, gaan de lichten geleidelijk uit.
Let op Invloeden op de temperatuur
De temperatuur in het apparaat wordt beïnvloed door de volgende factoren:
▶ Omgevingstemperatuur
▶ Aantal opgeslagen flessen
▶ Frequentie van de deuropening
▶ De plaats van het apparaat
De standaardinstelling is 12 °C
Wanneer het display stopt met knipperen, gaat het terug naar het weergeven van de huidige temperatuur in de wijnkast. Het zal enige tijd duren om de ingestelde temperatuur te bereiken.
9. °C/°F-functie
Druk op de toets om af te wisselen tussen Fahrenheit en Celsius.
10. Aan/uit-geheugenfunctie
Bij een stroomstoring slaat de wijnkast automatisch de ingestelde temperatuur op. Nadat de stroom terug is, werkt het apparaat op basis van de ingestelde temperatuur voor de stroomuitval.
11. Lage-temperatuurcompensatiefunctie
De wijnkast heeft een lage-temperatuurcompensatiefunctie om de stabiliteit van de temperatuur te waarborgen: Wanneer de omgevingstemperatuur lager is dan de ingestelde temperatuur, start de wijnkast automatisch de lage-temperatuurcompensatiefunctie, waardoor het apparaat wordt verwarmd. Wanneer de temperatuur in de toepassing de ingestelde temperatuur bereikt, wordt de lage-temperatuurcompensatiefunctie automatisch uitgeschakeld.
12. Alarm deur open
Als de deur meer dan 1 minuut open blijft, piept de zoemer om een alarm te geven totdat de deur gesloten is; er kan ook een willekeurige toets op het displaypaneel worden gebruikt om de zoemer te laten stoppen met piepen.
13. Vochtigheidsweergave
Houd de toets 3 seconden ingedrukt; op het display wordt de vochtigheid weergegeven. Als u op de andere toetsen drukt, stopt de weergave van de vochtigheid.
14. Wifi-modus instellen
CONNECTIVITEIT DRAADLOZE PARAMETERS
| Technologie | Wifi | Bluetooth |
| Standaard | IEE 802.11 b/g/n | Bluetooth v4.2, BR/EDR, BLE |
| Frequentieband(en) [MHz] | 2401÷2483 | 2402÷2480 |
| Maximaal vermogen [mW] Band(en) [MHz] | 100 | 10 |
PRODUCTINFORMATIE
De wifi-module inschakelen:
•Houd de lichtknop 3 seconden ingedrukt om de wifi-module te activeren
- De wifi-module is ingeschakeld en het wifi-pictogram begint te knipperen
- Als de wijnkast is geregistreerd, maar de wifi uit is, knippert het pictogram
- Als de wijnkast is geregistreerd en is verbonden, is het wifi-pictogram altijd aan
- Om de wifi te resetten, houdt u het lampje 3 seconden ingedrukt
KOPPELPROCEDURE IN DE APP
Stap 1
-Download de hOn-app in de stores
Inloggen of aanmelden
•Voeg een nieuw apparaat toe door de wijnkast te selecteren van de lijst
- Scan de QR-code of voer het serienummer handmatig in.
• Houd de lichtknop op het product 3 seconden ingedrukt om de wifi in te schakelen
Stap 6
- Het wifi-pictogram knippert, het koppelingsproces is bezig - U heeft 5 minuten de tijd om het koppelingsproces te voltooien - Wanneer het proces is voltooid, stopt het wifi-pictogram met knipperen en blijft het altijd branden
OPMERKING
Tips voor energiebesparing
Zorg ervoor dat het apparaat goed wordt geventileerd (zie INSTALLATIE).
Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bv. kachels, verwarmingstoestellen).
Vermijd onnodig lage temperaturen in het apparaat. Het energieverbruik neemt toe naarmate de temperatuur in het apparaat lager is ingesteld.
▶ Open de deur van het apparaat zo weinig en zo kort mogelijk.
▶ Overschrijd de voorgeschreven hoeveelheid flessen niet, om te voorkomen dat de luchtstroom wordt belemmerd.
Houd de deurafdichtingen schoon zodat de deur altijd goed sluit.
1. Plank
- De planken zijn zo ontworpen dat de wijn gemakkelijk kan worden opgeslagen en verwijderd. Ze kunnen met een zachte handdoek worden gereinigd.
- Gewone flessen met een diameter van 76 mm kunnen worden gestapeld.
- Magnumflessen kunnen op de onderste plank worden gestapeld.
- De hoeveelheid kan afwijken van het afgebeelde aantal of de flessen als ze op een andere manier worden gestapeld.
Advies voor de indeling van uw wijnkast
Wij raden aan dat het aantal wijnflessen niet meer dan twee lagen per plank overschrijdt en dat het draagvermogen van de wijnschappen niet meer dan 20 kg mag bedragen. Voordat u de flessen in de wijnkast plaatst, moet u controleren of de wijnschappen volledig stabiel zijn. Bovendien moet u controleren of er geen flessen uitsteken voorbij de planken, om te voorkomen dat flessen de glazen deur raken bij het sluiten.
2. De verlichting
De led-binnenverlichting gaat branden als de deur wordt geopend. Om het licht aan te zetten terwijl de deur gesloten is, drukt u op de toets . Om de verlichting uit te schakelen, drukt u nogmaals op de toets. Om de energiezuinigheid te verhogen, moet de verlichting worden uitgeschakeld als de wijnkast niet wordt bekeken.
3. Het slot
Om de wijnkast te vergrendelen, sluit u de deur en steekt u de sleutel in het slot:
▶ Vergrendel de deur door de sleutel linksom te draaien;
▶ Ontgrendel de deur door de sleutel rechtsom te draaien.
1. Ontdooien
Het ontdooien van de wijnkast gebeurt automatisch; er is geen handmatige actie nodig.
2. De ledlamp vervangen
De lamp gebruikt een led als lichtbron, met een laag energieverbruik en een lange levensduur. Als er sprake is van een afwijking, neem dan contact op met de klantenservice. Zie KLANTENSERVICE.
WAARSCHUWING!
Vervang de ledlamp niet zelf. Deze mag alleen worden vervangen door de fabrikant of de erkende servicevertegenwoordiger.
Parameters van de ledlamp:
Spanning 12 V; max. vermogen: 8 W (voor HWS77GDAU1)
Spanning 12 V; max. vermogen: 5 W (voor HWS42GDAU1)
3. Niet gebruiken voor een langere periode
Haal de stekker van het netsnoer uit het stopcontact.
Reinig het apparaat en de deurpakkingen zoals hierboven beschreven.
Houd de deur open om de vorming van nare geuren binnenin te voorkomen.
4. Het apparaat verplaatsen
- Verwijder alle flessen en haal de stekker van het apparaat uit het stopcontact.
- Bevestig planken en andere beweegbare delen in de wijnkast vast met plakband.
- Kantel de wijnkast niet meer dan 45° om schade aan het koelsysteem te voorkomen.
5. Luchtuitwisseling met actief koolfilter
De wijze waarop de wijnen verder rijpen hangt af van de omgevingsomstandigheden. De kwaliteit van de lucht is daarom bepalend voor het behoud van de wijn. In het onderste gedeelte van de achterwand van het apparaat is een actief koolstofffilter aangebracht om restanten optimaal te kunnen doorlaten.
Let op
We raden u aan het filter één keer per jaar te vervangen. Filters zijn te verkrijgen bij uw dealer.
Het filter vervangen:
Pak het filter vast aan het handvat. Draai het naar links en verwijder het.
Het filter aanbrengen:
Breng het aan met de handgreep in verticale positie. Draai het naar rechts en breng het aan.
Veel problemen kunnen door uzelf worden opgelost zonder specifieke expertise. Raadpleeg in geval van een probleem alle getoonde mogelijkheden en volg de onderstaande instructies voordat u contact opneemt met een after-sales service. Zie KLANTENSERVICE.
WAARSCHUWING!
Schakel het apparaat uit voordat u onderhoud uitvoert en haal de stekker uit het stopcontact.
Elektrische apparatuur mag alleen worden onderhouden door gekwalificeerde elektrische experts, omdat onjuiste reparaties aanzienlijke gevolgschade kunnen veroorzaken.
Als de voeding beschadigd is, mag deze alleen worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
| Foutcode: | Oorzaak | Oplossing |
| rH | Het apparaat geeft een hoge-temperatuurwaarschuwing wanneer de temperatuur van het bovenste gedeelte gedu-rende 3 uur hoger is geweest dan 25 °C. | De omgevingstemperatuur is te hoog.De bedrijfstemperatuur van het appa-raat moet tussen de 10 °C en 38 °Cliggen. |
| rL | De compressor stopt met werken wan-neer de temperatuur lager is dan 0 °C. De waarschuwing voor lage temperaturen wordt gegeven wanneer de temperatuur gedurende 2 uur lager dan 0 °C is ge-weest. | De omgevingstemperatuur is te laag.De bedrijfstemperatuur van het appa-raat moet tussen 10 °C en 38 °Cliggen. |
| Probleem | Mogelijke oorzaak | Mogelijke oplossing |
| De compressor werkt niet. | De netstekker is niet aangesloten op het stopcontact. | Steek de stekker in het stopcontact. |
| Het apparaat loopt vaak of te lang. | De buitentemperatuur is te hoog.Het apparaat is een tijd lang niet ingeschakeld geweest.Een deur van het apparaat is niet goed gesloten.De deur is te vaak of te lang geopendDe deurpakkingen zijn vuil, versleten, gebarsten of niet goed op elkaar afgestemd.De vereiste luchtcirculatie is niet gegarandeerd.De temperatuur is te laag ingesteld. | In dit geval is het normaal dat het apparaat langer werkt.Normaal gesproken duurt het even voordat het apparaat volledig is afgekoeld.Sluit de deur en zorg ervoor dat het apparaat op een vlakke ondergrond staat en dat er geen etenswaren of containers de deur blokkeren.Open de deur niet te vaak.Reinig de deurpakkingen of laat ze vervangen door de klantenserviceZorg voor voldoende ventilatie.Het probleem lost zichzelf op wanneer de gewenste temperatuur is bereikt. |
| De binnenkant van de wijnkast is vuil en/of stinkt. | De binnenkant van de wijnkast moet worden schoongemaakt. | Maak de binnenkant van de wijnkast schoon. |
| Het is niet koud genoeg in het apparaat. | De temperatuur is te hoog ingesteld.Er zijn recentelijk flessen toegevoegdEen deur van het apparaat is niet goed gesloten.De deur is te vaak of te lang geopendDe deurpakkingen zijn vuil, versleten, gebarsten of niet goed op elkaar afgestemd. | Stel de temperatuur opnieuw in.Houd rekening met de tijd die nodig is voor de recent toegevoegde flessen om de gewenste temperatuur te bereiken.Sluit de deur.Open de deur niet te vaak.Reinig de deurpakkingen of laat ze vervangen door de klanten-service. |
| Het is te koud in het apparaat. | De temperatuur is te laag ingesteld. | Stel de temperatuur opnieuw in. |
| Vochtvorming aan de binnenkant van het koelgedeelte. | Het klimaat is te warm en te vochtig.Een deur van het apparaat is niet goed gesloten.De deur is te vaak of te lang geopend | Verhoog de temperatuur.Sluit de deur.Open de deur/lade niet te vaak. |
Problemen oplossen
NL
| Probleem | Mogelijke oorzaak | Mogelijke oplossing |
| Vocht hoopt zich op het buitenoppervlak van de wijnkast op. | Het klimaat is te warm en te vochtig.De deur is niet goed gesloten. De koude lucht in het apparaat en de warme lucht buiten condenseert. | Dit is normaal in een vochtig klimaat en zal veranderen wanneer de luchtvochtigheid daalt.Controler of de deur goed gesloten is en of de pakkingen goed afdichten. |
| Het apparaat maakt afwijkende geluiden | Het apparaat staat niet op een vlakke ondergrond.Het apparaat raakt voorwerpen rondom. | Stel de pootjes af om het apparaat waterpas te zetten.Verwijder voorwerpen rondom het apparaat. |
| Er is een licht geluid te horen dat lijkt op dat van stromend water. | Dit is normaal | - |
| De binnenverlichting of het koelsysteem werkt niet. | De stekker is niet aangesloten op het stopcontact.De voeding is niet intact.Het ledlampje is buiten werking. | Steek de stekker in het stop-contact.Controler de elektrische voeding naar de kamer. Bel het plaatselijke elektriciteitsbedrijf.Bel de klantenservice voor het vervangen |
| De zijkanten van de koeler en de deurstrip worden warm | Dit is normaal. | - |
| De deur sluit niet goed | Het apparaat staat niet waterpas.De deur is geblokkeerd. | Stel het apparaat waterpas met de stelpootjes.Controler op blokkeringen zoals flessen of planken. |
Productkaart volgens de verordening EU nr. 1060/2010
| Merk | Haier | Haier |
| Modelnaam / identificatie | HWS42GDAU1 | HWS77GDAU1 |
| Nominale flesinhoud | 42 | 77 |
| Categorie huishoudelijke koeling | 2 | 2 |
| Energie-efficiëntieklasse | A | A |
| Jaarlijks energieverbruik (kWh/jaar) 1) | 142 | 152 |
| Opslagvolume (L) | 106 | 190 |
| Klimaatklasse: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen 10 °C en 38 °C. | SNNST | SNNST |
| Geluidsemissies via de lucht (db(A) re 1pW) | 37 | 37 |
| Type apparaat | Vrijstaand | Vrijstaand |
| Dit apparaat is uitsluitend bedoeld voor het bewaren van wijn. | Ja | Ja |
| Afmetingen (D/B/H in mm) | 585/497/820 | 585/497/1270 |
Uitleg:
1) gebaseerd op de resultaten van de standaardtest gedurende 24 uur. Het werkelijke energieverbruik is afhankelijk van de werkelijke omgeving, het aantal flessen, de ingestelde temperatuur, het openen en sluiten van de deur, enz.
2) Het nominale energieverbruik is de waarde die volgens de standaardtest wordt verkregen wanneer de binnenverlichting van de wijnkast niet wordt ingeschakeld.
11.3 Normen en richtlijnen CE
Dit product voldoet aan de eisen van alle toepasselijke EG-richtlijnen met de bijbehorende geharmoniseerde normen die voorzien in een CE-markering.
Wij adviseren onze Haier klantenservice en het gebruik van originele onderdelen.
Als u een probleem hebt met uw apparaat, controleer dan eerst het hoofdstuk PROBLEMEN OPLOSSEN.
Als u daar geen oplossing kunt vinden, neem dan contact op met
▶ uw plaatselijke dealer of
- het gedeelte Service & Support op www.haier.com waar u telefoonnummers en FAQs kunt vinden en waar u de serviceclaim kunt activeren.
Om contact op te nemen met onze klantenservice, moet u ervoor zorgen dat u over de volgende gegevens beschikt.
De informatie is te vinden op het typeplaatje.
Model ____ Serienummer. ____
Controleer ook de garantiekaart die bij het product geleverd wordt in geval van garantie.
Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa:
| Europese Haier-adressen | |||
| Land* | Postadres | Land | Postadres |
| Italië | Haier Europe Trading SRLVia de Cristoforis, 1221100 VereseITALY | Frankrijk | Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANCE |
| Spanje Portugal | Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPAIN | België-FRBelgië-NLNederlandLuxemburg | Haier Benelux SAAnderlechtRoute de Lennik 451BELGIUM |
| Duitsland Oostenrijk | Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgGERMANY | PolenTsjechiëHongarijeGriekenlandRoemeniëRusland | Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLAND |
| Verenigd Koninkrijk | Haier Appliances UK Co. Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK | ||

