BEDIENUNGSANLEITUNG HWS42DGAU1 HAIER

WARNUNG: Brandgefahr/ brennbares Material. Das Symbol weist auf Brandge- fahr hin, da brennbare Materialien verwen- det werden. Verhindern Sie die Entstehung von Bränden, die durch entfl ammbare Materialien verursacht werden.

32Benutzerhandbuch Weinklimaschrank HWS77GDAU1 HWS42GDAU1 DEVielen Dank

Vielen Dank für den Kauf eines Haier-Produkts. Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie dieses Gerät benutzen. Die Anleitung enthält wichtige Informationen, die Ihnen helfen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten. Bewahren Sie diese Anleitung an einem geeigneten Ort auf, damit Sie jederzeit für die sichere und ordnungsgemäße Verwendung des Geräts darauf zurückgreifen können. Wenn Sie das Gerät verkaufen, weggeben oder bei einem Umzug zurücklassen, vergewissern Sie sich, dass diese Anleitung auch beigelegt wird, damit sich der neue Besitzer mit dem Gerät und den Sicherheitshinweisen vertraut machen kann. Legende Warnung - Wichtige Sicherheitsinformationen Allgemeine Informationen und Tipps Umweltinformationen Entsorgung Tragen Sie zum Schutz der Umwelt und der mensch- lichen Gesundheit bei. Die Verpackung zum Recyceln in die entsprechenden Behälter entsorgen. Unterstützen Sie das Recycling von Elektro- und Elektronik-Altgeräten. Entsorgen Sie Geräte, die mit diesem Symbol gekenn- zeichnet sind, nicht mit dem Hausmüll. Geben Sie das Produkt an Ihre lokale Recyclinganlage zurück oder wenden Sie sich an Ihre Stadtverwaltung. WARNUNG! Verletzungs- oder Erstickungsgefahr! Kältemittel und Gase müssen fachgerecht entsorgt werden. Überprüfen Sie, dass der Schlauch des Kühlkreislaufs nicht beschädigt wird, bevor er ordnungsgemäß entsorgt wird. Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Bleche und Schubladen sowie die Türöffnung und Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden. Altgeräte haben noch einen gewissen Restwert. Eine umweltfreundliche Entsorgungsmethode gewährleistet, dass wertvolle Rohstoffe wieder verwertet und wiederverwendet werden können. Cyclopentan ist eine entzündliche für Ozon nicht schädliche Substanz, die als Treibmittel im Isolierschaum verwendet wird. Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß entsorgt wird, tragen Sie dazu bei, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden, die andernfalls verursacht werden könnten. Für weitere Informationen über das Recycling dieses Produkts wenden Sie sich bitte an Ihre örtlich zuständige Behörde, Ihr Müllabfuhrunternehmen oder an das Geschäft, in dem Sie das Produkt erworben haben und das von Fachleuten geführt wird.DE Inhalt

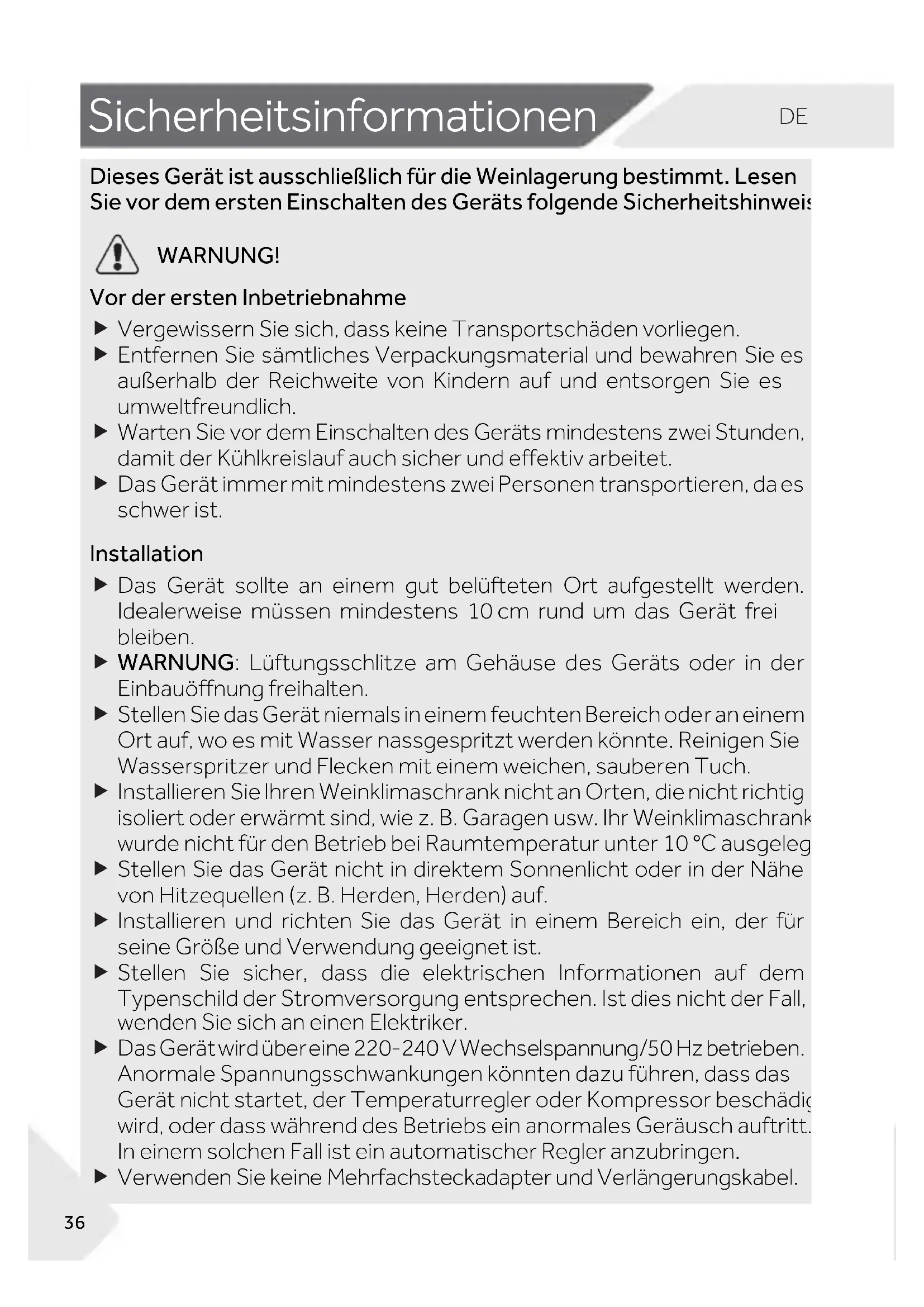

1-Sicherheitsinformationen Dieses Gerät ist ausschließlich für die Weinlagerung bestimmt. Lesen Sie vor dem ersten Einschalten des Geräts folgende Sicherheitshinweise:

WARNUNG! Vor der ersten Inbetriebnahme Vergewissern Sie sich, dass keine Transportschäden vorliegen. Entfernen Sie sämtliches Verpackungsmaterial und bewahren Sie es außerhalb der Reichweite von Kindern auf und entsorgen Sie es umweltfreundlich. Warten Sie vor dem Einschalten des Geräts mindestens zwei Stunden, damit der Kühlkreislauf auch sicher und effektiv arbeitet. Das Gerät immer mit mindestens zwei Personen transportieren, da es schwer ist. Installation Das Gerät sollte an einem gut belüfteten Ort aufgestellt werden. Idealerweise müssen mindestens 10 cm rund um das Gerät frei bleiben. WARNUNG: Lüftungsschlitze am Gehäuse des Geräts oder in der Einbauöffnung freihalten. Stellen Sie das Gerät niemals in einem feuchten Bereich oder an einem Ort auf, wo es mit Wasser nassgespritzt werden könnte. Reinigen Sie Wasserspritzer und Flecken mit einem weichen, sauberen Tuch. Installieren Sie Ihren Weinklimaschrank nicht an Orten, die nicht richtig isoliert oder erwärmt sind, wie z. B. Garagen usw. Ihr Weinklimaschrank wurde nicht für den Betrieb bei Raumtemperatur unter 10 °C ausgelegt. Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Herden) auf. Installieren und richten Sie das Gerät in einem Bereich ein, der für seine Größe und Verwendung geeignet ist. Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschild der Stromversorgung entsprechen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker. Das Gerät wird über eine 220-240 V Wechselspannung/50 Hz betrieben. Anormale Spannungsschwankungen könnten dazu führen, dass das Gerät nicht startet, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein anormales Geräusch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen. Verwenden Sie keine Mehrfachsteckadapter und Verlängerungskabel.DE Sicherheitsinformationen

WARNUNG! WARNUNG: Keine Mehrfachsteckdosen oder Verlängerungen hinter dem Gerät platzieren. WARNUNG: Beim Aufstellen des Geräts darauf achten, dass das Stromkabel nicht eingeklemmt oder beschädigt wird. Nicht auf das Netzkabel treten Verwenden Sie eine separate, geerdete Steckdose für eine leicht zugängliche Stromversorgung. Das Gerät muss geerdet werden. Nur für Großbritannien: Das Gerätenetzkabel ist mit einem 3-adrigen Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm- Buchse (geerdet) passt. Den dritten Stift (Erdung) auf keinen Fall kappen oder entfernen. Das Gerät muss so installiert werden, dass der Stecker erreichbar ist. WARNUNG: Den Kühlkreislauf nicht beschädigen. Täglicher Gebrauch Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit ein- geschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden. Kinder dürfen nicht mit dem Gerät spielen. Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen, aber die Kühlgeräte nicht reinigen und installieren. Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie werden ständig beaufsichtigt. Reinigung und Pflege darf nicht von Kindern ohne Aufsicht erfolgen. Das Gerät sollte so positioniert sein, dass der Stecker frei zugänglich ist. Wenn Kohlegas oder ein anderes brennbares Gas in die Nähe des Geräts gelangt, schalten Sie das Ventil des auslaufenden Gases ab, öffnen Sie die Türen und Fenster und ziehen Sie nicht den Gerä- tenetzstecker. Warten Sie nach dem Ausschalten mindestens 7 Minuten, bevor Sie den Netzstecker wieder einstecken. Heben Sie das Gerät nicht an seinen Türgriffen an. Die Schlüssel müssen außerhalb der Reichweite von Kindern und nicht in der Nähe des Geräts aufbewahrt werden, um zu verhindern, dass Kinder im Inneren des Geräts verriegelt werden.Sicherheitsinformationen

WARNUNG! Beachten Sie, dass das Gerät für den Betrieb im spezifischen Umgebungstemperurbereich zwischen 10 und 38°C eingestellt ist. Das Gerät kann nicht richtig funktionieren, wenn es längere Zeit bei einer Temperatur über oder unter dem angegebenen Bereich verbleibt. Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf das Gerät, um Verletzungen durch Herunterfallen oder elektrische Schläge durch Kontakt mit Wasser zu vermeiden. Die Tür nur mit den Griffen öffnen und schließen. Der Spalt zwischen Tür und Schrank ist sehr schmal. Stecken Sie nicht Ihre Hände in diese Bereiche, um zu vermeiden, dass Sie Ihre Finger eingeklemmt werden. Die Gerätetüren nur dann öffnen oder schließen, wenn keine Kinder im Bewegungsbereich der Tür stehen. Keine brennbaren, explosionsfähigen oder korrosiven Substanzen im Gerät oder in der Nähe verwenden. Keine explosiven Substanzen mit entzündlichen Treibgasen, wie Sprühdosen, in diesem Gerät lagern. Keine Arzneimittel, Bakterien oder Chemikalien im Gerät lagern. Dieses Gerät ist ein Haushaltsgerät. Es wird davon abgeraten, Materialien zu lagern, die extreme Temperaturen erfordern. Keine unnötig niedrigen Temperaturen im Weinklimaschrank einstellen. Bei hohen Einstellungen kann es zu Mindertemperaturen kommen. Achtung: Flaschen können platzen Berühren Sie nicht die Innenfläche des Geräteraums, insbesondere nicht mit nassen Händen, da Ihre Hände mit der Oberfläche anfrieren könnten. Um eine ordnungsgemäße Weinkühlung zu gewährleisten, darf das Gerät nicht überladen werden. Ziehen Sie den Gerätestecker aus der Steckdose, wenn Sie die Stromversorgung abbrechen oder bevor Sie das Gerät reinigen. Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann. WARNUNG: Verwenden Sie keine elektrischen Geräte im Innern des Geräts, es sei denn, der Typ wurde vom Hersteller empfohlen. Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundenservice ausgetauscht werden (siehe Garantiekarte). Um die Lebensdauer des Geräts zu verlängern, sollten Sie es nicht ausschalten. Stellen Sie das Gerät niemals waagerecht auf den Boden. Wenn das Gerät um mehr als 45° gekippt wurde, warten Sie 24 Stunden, bevor Sie es anschließen.DE Sicherheitstipps

WARNUNG! Wartung / Reinigung Kinder müssen beaufsichtigt werden, wenn sie das Gerät reinigen und warten. Trennen Sie das Gerät von der Stromversorgung, bevor Sie eine routinemäßige Wartung durchführen. Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann. Fassen Sie beim Herausziehen des Gerätesteckers aus der Steckdose, den Stecker und nicht das Kabel an. Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organi- schen Lösungen, Säure oder Alkalilösungen. Bitte reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühl-/Gefriergeräte, um Beschädigungen zu vermeiden. Verwenden Sie ggf. warmes Wasser und eine Natronlösung - etwa einen Esslöffel Backnatron auf einen Liter/Winkel Wasser. Gründlich mit Wasser abspülen und trocken reiben. Verwenden Sie keine Reinigungspulver oder anderen Scheuermittel. Waschen Sie herausnehmbare Teile nicht in der Geschirrspülmaschine. WARNUNG: Keine mechanischen oder sonstigen Hilfsmittel verwen- den, um den Abtauvorgang zu beschleunigen, es sei denn, dies ist vom Hersteller so empfohlen. Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder von seinem Service-Mitarbeiter, oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden. Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Bei Reparaturen wenden Sie sich bitte an unseren Kundenservice. Wenn die Lampen beschädigt sind, müssen sie vom Hersteller, von seinem Service-Mitarbeiter, oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden. Entfernen Sie den Staub auf der Geräterückseite mindestens einmal im Jahr, um Brandgefahr und einen erhöhten Energieverbrauch zu vermeiden.Sicherheitstipps

Das Gerät während der Reinigung nicht besprühen oder spülen. Das Gerät nicht mit Wasser oder Dampf reinigen. Die kalte Glastür nicht mit heißem Wasser reinigen. Plötzliche Tempe- raturschwankungen können dazu führen, dass das Glas zerspringt. Wenn Sie das Gerät längere Zeit nicht benutzen, lassen Sie es offen, um zu verhindern, dass sich unangenehme Gerüche im Inneren bilden. Angaben zu Kältemittelgasen

WARNUNG! Das Gerät enthält das entzündliche Kältemittel ISOBUTAN (R600a). Stellen Sie sicher, dass der Kühlkreislauf während des Transports oder der Installation nicht beschädigt wird. Auslaufendes Kältemittel kann Augenverletzungen verursachen oder sich entzünden. Falls Schäden aufgetreten sind, halten Sie sich von offenen Brandquellen fern, lüften Sie den Raum gründlich, stecken Sie die Netzkabel des Geräts oder eines anderen Geräts nicht ein oder aus. Informieren Sie den Kundendienst. Falls die Augen mit dem Kältemittel in Kontakt kommen, sofort unter fließendem Wasser ausspülen und den Augenarzt verständigen. WARNUNG: Das Kühlsystem steht unter hohem Druck. Nicht daran manipulieren. Da entzündliche Kältemittel verwendet werden, bitte das Gerät entsprechend der Anweisung installieren, handhaben und warten. Wenden Sie sich an den Fachtechniker oder unseren Kundenservice, um das Gerät zu entsorgen.DE Sicherheitstipps

Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich für den Hausgebrauch und vergleichbare Verwendungen bestimmt. - Personalküchen in Geschäften, Büros und anderen Arbeitsum- gebungen, - in landwirtschaftlichen Betrieben, für die Nutzung durch Gäste von Hotels, Pensionen und ähnlichen Unterkünften, - Bed & Breakfast (B&B), - Catering-Dienste und ähnliche, nicht kommerzielle Zwecke. Um eine sichere Konservierung des Weins zu gewährleisten, halten Sie sich bitte an diese Gebrauchsanweisung. Einzelheiten über die Gerätebereiche, die je nach Temperatur- verteilung in den verschiedenen Fächern am besten für die Lagerung bestimmter Lebensmittel geeignet sind, finden Sie im anderen Teil der Anleitung. Änderungen oder Anpassungen am Gerät sind nicht erlaubt. Eine unbeabsichtigte Verwendung kann zu Gefahren und zum Verlust von Garantieansprüchen führen.Sicherheitstipps

Entsorgung Das Symbol auf dem Produkt oder auf der Verpackung weist darauf hin, dass es nicht als Hausmüll behandelt werden darf. Stattdessen sollte es an die zuständige Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten übergeben werden. Bitte stellen Sie sicher, dass das Produkt nach seiner Außerbetriebnahme ordnungsgemäß entsorgt wird. Damit tragen Sie dazu bei, gesundheits- und umweltschädigende Auswirkungen zu verhindern, die eine nicht korrekte Entsorgung am Ende der Nutzungsdauer zur Folge haben könnte. Für weitere Informationen über das Recycling dieses Produkts wenden Sie sich bitte an Ihre örtlich zuständige Behörde, Ihr Müllabfuhrunternehmen oder an das Geschäft, in dem Sie das Produkt erworben haben. Da brennbare Isolationsblasgase verwendet werden, wenden Sie sich bitte an den Fachtechniker oder unseren Kundendienst, um das Gerät zu entsorgen. WARNUNG! Erstickungsgefahr! Kältemittel und Gase müssen fachgerecht entsorgt werden. Überprüfen Sie, dass der Schlauch des Kühlkreislaufs nicht beschädigt wird, bevor er ordnungsgemäß entsorgt wird. Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Bleche und Schubladen sowie die Türöffnung und Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden.DE Wartung

3-Wartung WARNUNG: Trennen Sie das Gerät vor der Reinigung von der Strom- versorgung. Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reini- gungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Bitte reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden. Reinigen Sie das Gerät, wenn nur wenig oder kein Wein gelagert wird. Das Gerät muss nur dann gereinigt werden, wenn es schmutzig ist. Reinigen Sie das Innere und das Gehäuse des Gerätes mit einem Schwamm, der mit warmem Wasser und einem neutralen Reinigungsmittel angefeuchtet wurde. Mit sauberem, warmen Wasser abspülen und mit einem weichen Tuch trocknen. Reinigen Sie Geräteteile nicht in einer Geschirrspülmaschine.

Warten Sie vor dem Neustart mindestens 7 Minuten, da häufiges Einschalten den Kompressor beschädigen kann. Reinigen Sie die Türdichtung: Die Türdichtungen sollten alle 3 Monate gereinigt werden, um eine ordnungsgemäße Abdichtung zu gewährleisten. Wie unten: Entfernen: Fassen Sie die Türdichtung und ziehen Sie sie entsprechend der Pfeilrichtung heraus, um die gesamte Türdichtung der Reihe nach zu entfernen. Tauchen Sie die Bürste in Wasser oder lebensmittelechtem Alkohol ein, reinigen Sie zuerst die Türdichtungsnut, indem Sie die Bürste hin- und herziehen. Wischen Sie dann die Türdichtung mit einem Tuch ab, das mit Wasser oder Alkohol in Lebens- mittelqualität getränkt wurde. Reinigen Sie die Türdichtung und reiben Sie sie mit einem sauberen Tuch trocken.Wartung

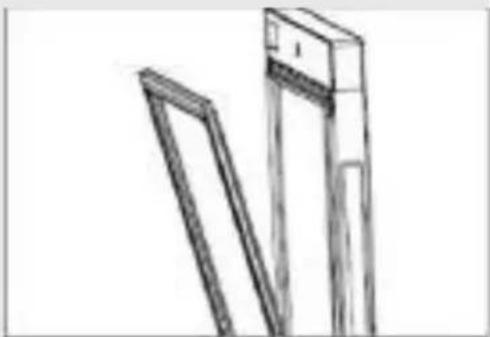

Montage der Türdichtung nach der Reinigung: Vergewissern Sie sich, dass sich vor der Installation kein Wasser auf der Türdichtung befindet. Setzen Sie die Türdichtung in die Nut ein und drücken Sie die Türdichtung von oben nach unten fest an, bis die gesamte Türdichtung in die Nut eingeführt ist. Reinigen der Einlegeböden: Alle Einlegeböden können zur Reinigung herausgenommen werden. Alle Flaschen herausnehmen. Heben Sie jeden Einlegeboden ein wenig an und nehmen Sie ihn heraus. Reinigen Sie den Einlegeboden mit einem weichen Tuch. Warten Sie, bis die Einlegeböden trocken sind, bevor Sie sie wieder einsetzen. WARNUNG: Warten Sie nach dem Ausschalten mindestens 7 Minuten, bevor Sie den Netzstecker wieder einstecken.DE Zubehör

4-Zubehör Überprüfen Sie Zubehör und Dokumentation gemäß dieser Liste: ohne Isolation. Name Benutzer handbuch Service- karte Einlege- boden Kleiner Einlege- boden Scharnierab deckung Energie- Kenn- zeichnung Taste Linker Nocken der Tür Bedienungs- anleitung HWS77GDAU1

2Produktbeschreibung

5-Produktbeschreibung

Hinweis Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen.

5. Verstellbare Füße

9. Anzeige (vorne an der Tür)DE

Nehmen Sie das Gerät aus der Verpackung. Entfernen Sie alle Verpackungsmaterialien, einschließlich des Schaumstoffbodens und des Klebebandes, auf dem das Zubehör befestigt ist.

2. Umgebungsbedingungen

Die Raumtemperatur sollte immer zwischen 10 °C und 38 °C liegen, da sie einen Einfluss auf die Temperatur im Inneren des Geräts und den Energieverbrauch hat. Das Gerät nicht in der Nähe anderer wärmeemittierender Geräte (Ofen, Kühlschränke) installieren.

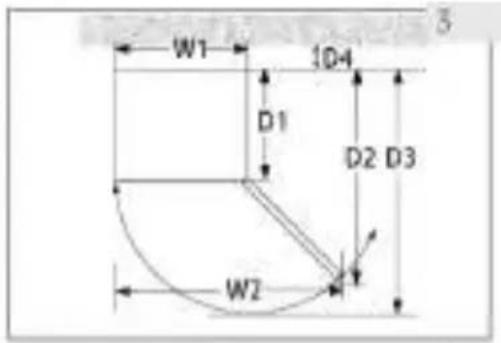

Erforderlicher Platz zum Öffnen der Tür (Abb. 3): Breite in mm Tiefe in mm Abstand zur Wand in mm

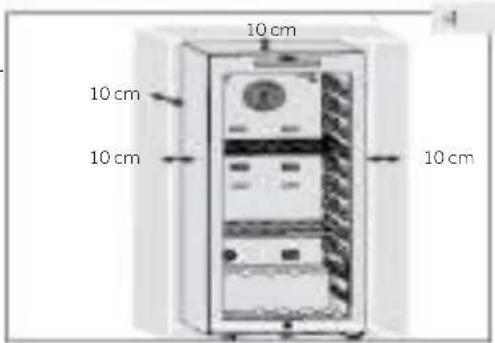

Aus Sicherheits- und Energiegründen ist der erforderliche Lüftungsabstand von 10 cm in alle Richtungen ein-zuhalten (Abb. 4).

WARNUNG! Lüftungsschlitze am Gerät oder in der Einbaustruktur freihalten.

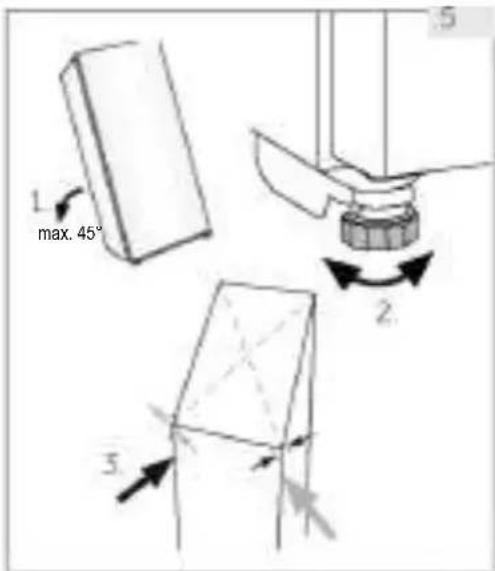

5. Geräteausrichtung

Das Gerät sollte auf einer flachen und festen Ober-fläche aufgestellt werden.

1. Das Gerät leicht nach hinten neigen (Abb. 5).

2. Stellen Sie die verstellbaren Vorderfüße durch

Drehen auf die gewünschte Höhe ein.

3. Die Stabilität kann durch abwechselndes Anschla-

gen gegen die Diagonalen überprüft werden. Das leichte Schwanken sollte in beide Richtungen gleich sein. Andernfalls kann sich der Rahmen verziehen; mögliche undichte Türdichtungen sind die Folge. Eine geringe Neigung nach hinten erleichtert das Schließen der Tür.

6. Feinabstimmung der Tür

Das Gerät schließt sich leichter, wenn die Nivellierfüße an der Vorderseite verwendet werden: Drehen Sie die verstellbaren Füße (Abb. 6), um sie nach oben oder unten zu verstellen: Durch Drehen der Füße im Uhrzeigersinn wird das Gerät angehoben. Durch Drehen der Füße gegen den Uhrzeigersinn, wird das Gerät abgesenkt.

Das wartungsfreie Schmieröl befindet sich in der Kapsel des Kompressors. Dieses Öl kann beim Transport durch das geschlossene Rohrsystem gelangen, wenn das Gerät gekippt wird. Warten Sie 24 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen, (Abb. 7), damit das Öl wieder in die Kapsel zurückfließt.

8. Elektrischer Anschluss

Überprüfen Sie vor jeder Verbindung, dass: die Stromversorgung, Steckdose und Sicherung den Angaben auf dem Typenschild entsprechen. die Steckdose geerdet ist und kein Mehrfachstecker oder Verlängerungskabel vorhanden ist. Netzstecker und Steckdose richtig zusammenpassen. Schließen Sie den Stecker an eine ordnungsgemäß installierte Haushaltssteckdose an.

WARNUNG! Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundenservice aus-getauscht werden (siehe Garantiekarte).

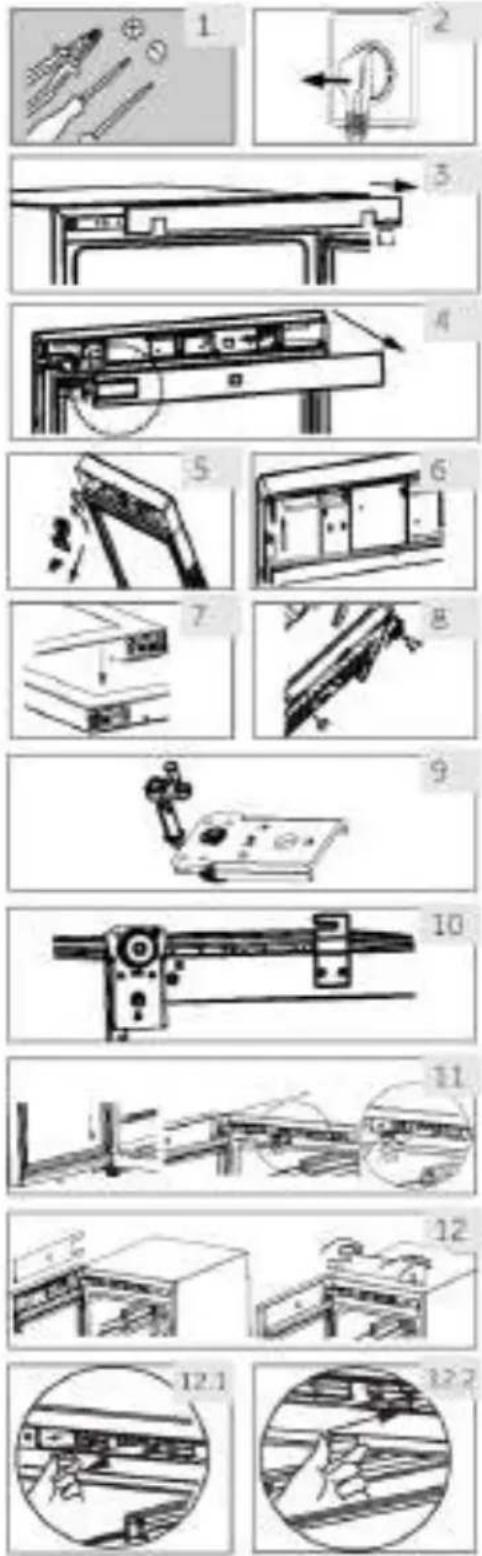

9. Reversibilität der Tür

Bevor Sie das Gerät an die Stromversorgung anschließen, sollten Sie prüfen, ob der Türan-schlag von rechts (nach der Lieferung) nach links gewechselt werden muss, wenn der Installationsort und die Nutzbarkeit dies erfordern.

WARNUNG! Das Gerät ist schwer. Sie benötigen zwei Personen, um die Reversibilität der Tür aus- zuführen. Vor dem Eingriff müssen Sie zuerst den Gerätestecker aus der Steckdose ziehen. Das Gerät nicht um mehr als 45 ° kippen, um Schäden am Kühlsystem zu vermeiden.

1. Das notwendige Werkzeug bereitstellen.

2. Ziehen Sie den Netzstecker des Gerätes.

3. Die Tür öffnen, die vordere Leiste abnehmen und

die entsprechende Leiste finden, um die linke Seite zu entfernen und auf der rechten Seite des Spalts zu platzieren.

4. Ziehen Sie das Anschlusskabel aus der Steckdose.

Ziehen Sie den oberen Teil der Türdichtung heraus und nehmen Sie die hintere Leiste ab. (Von der linken Seite der Öffnung entfernen)

5. Lösen Sie die 2 Schrauben am oberen Scharnier.

6. Entfernen Sie Deckel und Scharnier, nehmen Sie

die Achsabdeckung ab und montieren Sie sie auf der anderen Seite, dann das Scharnier auf der Achse installieren.

7. Entfernen Sie die Nocke und verschieben Sie den

Türhalter auf eine andere Seite der Tür. Instal- lieren Sie die neue Nocke aus der Tüte.

8. Schrank gekippt (weniger als 45°), entfernen Sie

das untere Scharnier (3 Schrauben) für die Sicherung.

9. Lösen Sie die untere Scharniernocke und Schar-

nierwelle. Montieren Sie die Welle auf der rechten Seite des unteren Scharniers. Nehmen Sie die Nocke aus dem Beutel mit Gebrauchsanweisung und montieren Sie sie auf der unteren Schar- nierwelle.

10. Montieren Sie das untere Scharnier und den

unteren Fuß auf der anderen Seite des Schranks. Die Nocken schmieren.

11. Montieren Sie die Tür an der unteren Scharnier-

welle und befestigen Sie das obere Scharnier mit zwei Schrauben am Schrank. Befestigen Sie die Signaldrähte in der Mitte der oberen Scharniernut und nehmen Sie die Scharnierabdeckung aus dem Beutel mit Gebrauchsanweisung und befes- tigen Sie sie am oberen Scharnier.

12. Montieren Sie die Türdichtung und die Türleiste

an der Tür. Stecken Sie die zwei Türsignalkabel ein, verschieben Sie den Magnetschalter (12.1) in den rechten Befestigungsschlitz (12.2) des oberen Strahlkastens und befestigen Sie die Frontblende des Schranks.

13. Stellen Sie sicher, dass die Tür bequem geöffnet

und geschlossen werden kann.Nutzung

1. Vor der ersten Inbetriebnahme

Entfernen Sie alle Verpackungsmaterialien. Dazu gehören der Schaumstoffboden und das gesamte Klebeband, mit dem die Zubehörteile des Weinklimaschranks innen und außen befestigt werden. Bewahren Sie sie außerhalb der Reichweite von Kindern auf und entsorgen Sie sie auf umweltfreundliche Weise. Reinigen Sie das Gerät innen und außen mit Wasser und einem milden Reinigungsmittel, bevor Sie Wein hineinlegen. Warten Sie nach dem Nivellieren und Reinigen mindestens 2 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen. Wenn Ihr Weinklimaschrank aus irgendeinem Grund gekippt wurde, warten Sie 24 Stunden, bevor Sie ihn an die Stromversorgung anschließen. Siehe Abschnitt INSTALLATION. Sobald Sie das Gerät an eine Steckdose angeschlossen haben, lassen Sie es mindestens 30 Minuten laufen, um sich zu akklimatisieren, bevor Sie Anpassungen vornehmen. Die Temperatur wird automatisch auf 12 °C eingestellt. Sie können die Temperatur auch manuell ändern. Siehe Abschnitt TEMPERATUR.

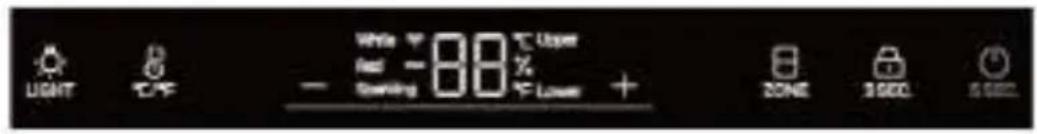

Die Tasten auf dem Bedienfeld sind Berührungstasten, die bei leichter Berührung mit dem Finger ansprechen.

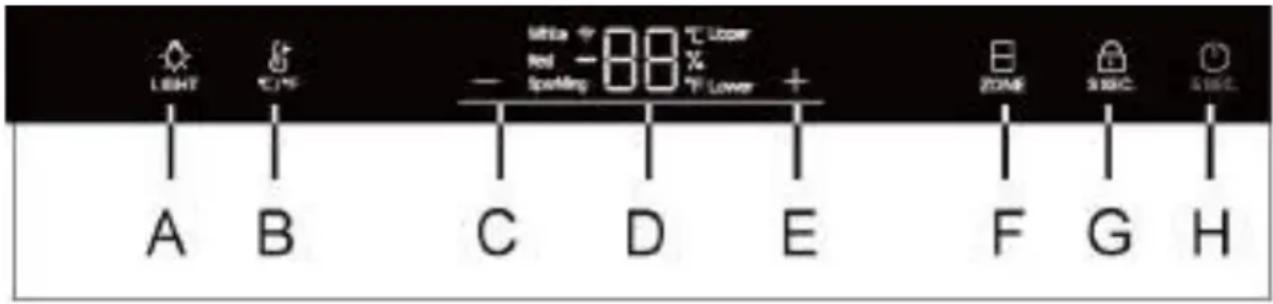

3. Beschreibung des Bedienfelds

A Innenbeleuchtung/WLAN-Taste B °C /°F Konvertierungstaste C Temperaturanpassungstaste: unten D Anzeige E Temperaturanpassungstaste: oben F Auswahl der Temperaturzone G Verriegelungstaste H-Einschalttaste

4. Automatische Verriegelungsfunktion

Das Bedienfeld verriegelt sich automatisch 30 Sekunden nach seiner Aktivierung, nach jedem Tastendruck, das Licht ist eingeschaltet. Um die Tastensperre zu aktiveren, drücken Sie 3 Sekunden lang die Taste. Wenn sie gesperrt ist, werden die hintergrundbeleuchteten LED-Leuchten gedimmt. Taste A ist nicht gesperrt.

5. Einschalttasten-Funktion

Wenn das Display entsperrt ist, drücken Sie die Taste H für 5 Sekunden, der Weinklimaschrank schaltet den Strom ab. Drücken Sie dann die Taste H für 5 Sekunden/der Weinklimaschrank schaltet sich ein. Wenn das Display verriegelt ist, kann die Taste H nicht betätigt werden.DE Nutzung

Hinweis Voreinstellungen Sobald Sie das Gerät an eine Steckdose angeschlossen haben, lassen Sie das Gerät mindestens 30 Minuten laufen, um sich zu akklimatisieren, bevor Sie Anpassungen vornehmen. Wenn das Gerät, nachdem es von der Hauptstromversorgung getrennt wurde, eingeschaltet wird, kann es mehrere Stunden dauern, bis die richtigen Temperaturen erreicht sind. Die genaue Zeit variiert je nach Umgebung und Temperatureinstellung.

1. Auswahl der Temperaturzone

Im Entriegelungsstatus ist das Symbol voll eingeschaltet. Befindet sich die aktuelle Anzeige im oberen Temperaturbereich, wird das Oben-Symbol eingeschaltet und das Unten-Symbol wird ausgeschaltet. Drücken Sie an dieser Stelle die Taste, das Unten-Symbol wird eingeschaltet und das Oben-Symbol wird ausgeschaltet.

2. Temperatureinstellung

Im Entriegelungsstatus lässt sich die Temperatur der oberen Temperaturzone einstellen, wenn das „Oben"-Symbol eingeschaltet ist. Drücken Sie auf oder , wenn das „Oben"-Symbol leuchtet, um die Temperatur zu erhöhen oder zu senken. Sobald die gewünschte Temperatur erreicht ist, drücken Sie die Taste. Danach ist die Temperatureinstellung abgeschlossen ist und 3 Sekunden später hört der Temperaturanzeigebereich auf zu blinken. Die Temperaturanzeige zeigt die aktuelle Temperatur an. Der Temperaturbereich liegt zwischen 5 und 20 Grad. Wenn das „Unten"-Symbol eingeschaltet ist, kann die Temperatur im unteren Temperatur-bereich eingestellt werden Empfohlene Temperatureinstellungen Die folgenden Trinktemperaturen werden für die verschiedenen Weinsorten empfohlen. Rotwein + 13°C bis +20°C (+55°F bis + 68°F) Schaumwein Prosecco +5°C bis +8°C (+41°F bis +47°F) Weißwein +9°C bis +12°C (+48°F bis +54°F)

Wenn Sie Wein über einen längeren Zeitraum lagern, sollte er bei einer Temperatur zwischen +10 °C und +12 °C (50°F und +54°F) gelagert werden.

Der Bildschirm wird automatisch 30 Sekunden gedimmt. Er leuchtet automatisch auf, wenn eine Taste berührt oder die Tür geöffnet wird.

8. Einstellung der Beleuchtungsart

Drücken Sie die Taste. Wenn die Lampen im Schrank eingeschaltet sind, leuchten sie nach und nach auf. Sobald die Taste erneut gedrückt wird, werden die Lichter nach und nach ausgeschaltet.Nutzung

Hinweis Auswirkungen auf die Temperaturen Die Temperatur im Geräteinnenraum wird durch folgende Faktoren beeinflusst:

Umgebungstemperatur Häufigkeit der Türöffnung Menge der gelagerten Flaschen Standort des Geräts Die Standardeinstellung beträgt 12 °C Wenn die Anzeige das Blinken einstellt, zeigt sie wieder die aktuelle Temperatur im Inneren des Weinklimaschranks an. Es dauert einige Zeit, bis die eingestellte Temperatur erreicht ist.

Drücken Sie die Taste, um zwischen Fahrenheit und Celsius zu wechseln.

10. Ausschaltspeicher-Funktion

Bei einem Stromausfall speichert das Gerät automatisch die eingestellte Temperatur. Nach Wiederherstellung der Stromversorgung wird diese auf Basis der vor dem Stromausfall eingestellten Temperatur ausgeführt.

11. Niedrigtemperatur-Kompensationsfunktion

Der Weinklimaschrank hat eine Niedrigtemperatur-Kompensationsfunktion, um die Stabilität der Temperatur zu gewährleisten: Liegt die Umgebungstemperatur unter der Soll-Temperatur, startet der Weinklimaschrank bei niedriger Temperatur automatisch die Kompensationsfunktion, um die Anwendung zu erwärmen. Erreicht die Temperatur in der Anwendung die Soll-Temperatur, wird die Niedrigtemperatur-Kompensationsfunktion automatisch ausgeschaltet.

12. Türöffnungsalarm

Wenn die Tür länger als 1 Minuten geöffnet bleibt, ertönt ein akustisches Signal, um einen Alarm auszulösen, bis die Tür geschlossen wird oder eine Taste auf dem Display betätigt wird, damit das akustische Signal verstummt.

13. Luftfeuchtigkeitsanzeige

Drücken Sie die Taste für 3 Sekunden, der Anzeigebereich zeigt die Luftfeuchtigkeit an. Durch Drücken der anderen Tasten erlischt die Anzeige der Luftfeuchtigkeit.DE Nutzung

14. WLAN-Moduseinstellung

PRODUKTINFORMATIONEN So aktivieren Sie das WLAN-Modul:

Drücken Sie die Leuchttaste 3 Sekunden lang, um die

Das WLAN-Modul wird eingeschaltet und das WLAN-Symbol beginnt zu blinken

Wenn der Weinklimaschrank angemeldet ist, aber das WLAN ausgeschaltet ist, blinkt das Symbol

Wenn der Weinklimaschrank angemeldet und angeschlossen ist, ist das WLAN-Symbol immer eingeschaltet

Zum Zurücksetzen des WLANs drücken Sie das die Leuchte 3 Sekunden lang

Laden Sie die HON-App aus den Stores herunter

Einloggen oder Anmelden Schritt 3

Fügen Sie ein neues Gerät hinzu, indem Sie den Weinklimaschrank aus der Liste auswählenNutzung

Scannen Sie den QR oder fügen Sie manuell die Seriennummer ein Schritt 5

Drücken Sie die Leuchttaste am Gerät für 3 Sekunden, um das WLAN zu aktivieren Schritt 6

Das WLAN-Symbol blinkt, der Koppelungsvorgang läuft

Sie haben 5 Minuten Zeit, um den Koppelungsvorgang abzuschließen

Wenn der Vorgang abgeschlossen ist, stellt das WLAN-Symbol das Blinken ein und bleibt immer eingeschaltet HINWEISDE Tipps zum Energiesparen

8-Tipps zum Energiesparen

Tipps zum Energiesparen Stellen Sie sicher, dass das Gerät ordnungsgemäß belüftet ist (siehe INSTALLATIONEN). Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Herden) auf. Vermeiden Sie unnötig niedrige Temperaturen im Gerät. Je niedriger die im Gerät einstellte Temperatur, umso höher der Energieverbrauch. Öffnen Sie die Gerätetür so wenig und so kurz wie möglich. Überschreiten Sie nicht die festgelegte Anzahl an Flaschen, um den Luftstrom nicht zu behindern. Halten Sie Türdichtungen sauber, damit die Tür immer richtig schließt.Ausrüstung

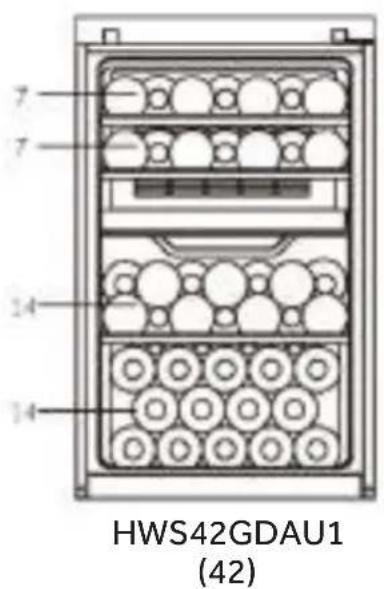

1. Die Einlegeböden sind für eine einfache Aufbewahrung und ein einfaches Herausnehmen

des Weins ausgelegt. Sie können mit einem weichen Tuch gereinigt werden.

2. Reguläre Flaschen mit einem Durchmesser von 76 mm können gestapelt werden.

3. Magnum-Flaschen können im unteren Einlegeboden gestapelt werden.

4. Die Menge kann von der angegebenen Anzahl bzw. den Flaschen abweichen, wenn

diese auf eine andere Weise gestapelt wurden. Ratschläge für die Gestaltung Ihres Weinklimaschranks Wir empfehlen, dass die Anzahl der Weinflaschen nicht mehr als zwei Schichten pro Einlegeboden betragen sollte und dass die Tragkraft der Weineinlegeböden 20 kg nicht übersteigen sollte. Vor dem Einfügen der Flaschen in den Weinklimaschrank müssen Sie sich vergewissern, dass die Weineinlegeböden vollständig stabil sind. Vergewissern Sie sich außerdem, dass keine Flasche aus den Einlegeböden herausragt, um zu vermeiden, dass Flaschen beim Schließen gegen die Glastür schlagen.

Die LED-Innenbeleuchtung leuchtet, wenn die Tür geöffnet wird. Um das Licht beim Schließen der Tür einzuschalten, drücken Sie die Taste . Zum Ausschalten der Lichter drücken Sie die Taste erneut. Um die Energieeffizienz zu erhöhen, sollten die Lichter ausgeschaltet werden, wenn Sie nicht in den Weinklimaschrank sehen.

Zum Verriegeln des Weinklimaschranks schließen Sie die Tür und stecken Sie den Schlüssel in das Schloss: Verriegeln Sie die Tür, indem Sie die Taste gegen den Uhrzeigersinn drehen. Entriegeln Sie die Tür, indem Sie die Taste im Uhrzeigersinn drehen.DE Pflege und Reinigung

10-Pflege und Reinigung

Das Abtauen des Weinklimaschranks erfolgt automatisch, es ist keine manuelle Tätigkeit erforderlich.

2. Austausch der LED-Leuchte

Die Leuchte nutzt als Lichtquelle eine LED mit geringem Energieverbrauch und langer Lebens-dauer. Bei Anomalien wenden Sie sich bitte an den Kundenservice. Siehe KUNDENSERVICE. WARNUNG! Ersetzen Sie die LED-Leuchte nicht selbst. Sie darf nur vom Hersteller oder von einem autorisierten Service-Mitarbeiter ausgetauscht werden. Parameter der LED-Leuchte: Spannung 12 V; max. Leistung:8W (für HWS77GDAU1) Spannung 12 V; Max. Leistung:5W (für HWS42GDAU1)

3. Nichtverwendung für einen längeren Zeitraum

Das Netzkabel abziehen. Reinigen Sie das Gerät und die Türdichtungen wie oben beschrieben. Halten Sie die Tür offen, um zu verhindern, dass sich schlechte Gerüche bilden.

4. Verstellen des Gerätes

1. Nehmen Sie alle Flaschen heraus und ziehen Sie den Gerätestecker.

2. Fixieren Sie die Einlegeböden und andere bewegliche Teile im Weinklimaschrank mit Klebeband.

3. Den Weinklimaschrank um maximal 45° kippen, um eine Beschädigung des Kühlsystems zu

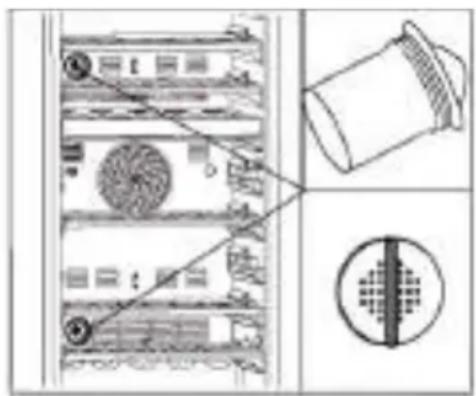

5. Luftaustausch mit Aktivkohlefilter

Die Art und Weise, wie die Weine weiterhin reifen, hängt von den Umgebungsbedingungen ab. Daher ist die Luftqualität entscheidend für die Konservierung des Weins. Im unteren Bereich der Geräterückwand wurde ein Aktivkohlefilter eingebaut, um Rückstände optimal filtern zu können Hinweis Wir empfehlen, den Filter einmal pro Jahr austauschen. Filter erhalten Sie bei Ihrem Händler.

Filterwechsel: Den Filter am Griff anfassen. Den Filter nach links drehen und entfernen. Filter einsetzen: Mit dem Griff senkrecht einsetzen. Den Filter nach rechts und einfügen.Fehlerbehebung

11-Fehlerbehebung Viele auftretende Probleme können von Ihnen selbst ohne spezifische Fachkenntnisse gelöst werden. Bei Problemen prüfen Sie bitte alle angezeigten Möglichkeiten und befolgen Sie die nachstehenden Anweisungen, bevor Sie einen Kundenservice kontaktieren. Siehe KUNDEN- SERVICE.

WARNUNG! Das Gerät vor der Wartung deaktivieren und den Netzstecker aus der Steckdose ziehen. Elektrische Geräte sollten nur von qualifizierten Fachelektrikern repariert werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können. Eine beschädigte Lieferung sollte nur vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.

Fehlercode Ursache Lösung

Das Gerät erzeugt eine Hochtemperatur- warnung, wenn die Temperatur des oberen Faches 3 Stunden lang eine Temperatur von über 25 °C betrug. Umgebungstemperatur zu hoch. Die Gerätebetriebstemperatur sollte zwi- schen 10 °C und 38 °C liegen.

Der Kompressor schaltet den Betrieb aus, wenn die Temperatur unter 0 °C liegt. Die Niedertemperaturwarnung wird erzeugt, wenn die Temperatur 2 Stunden lang unter 0 °C liegt. Umgebungstemperatur zu niedrig. Die Gerätebetriebstemperatur sollte zwischen 10 °C und 38 °C liegen.DE Fehlerbehebung

Problem Mögliche Ursachen Mögliche Behebung Der Kompressor funktioniert nicht.

Der Netzstecker ist nicht an die Steckdose angeschlossen.

Netzstecker anschließen. Das Gerät läuft häufig oder zu lange.

Die Außentemperatur ist zu hoch.

Das Gerät wurde über einen längeren Zeitraum ausgeschaltet.

Eine Gerätetür wurde nicht richtig geschlossen.

Die Tür wurde zu häufig oder zu lange geöffnet.

Die Türdichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.

Die erforderliche Luftzirkulation ist nicht gewährleistet.

Temperatur zu niedrig eingestellt.

In diesem Fall ist es normal, dass das Gerät länger läuft.

Normalerweise dauert es eine Weile, bis das Gerät vollständig abgekühlt ist.

Tür schließen und sicherstellen, dass das Gerät auf einem ebenem Untergrund steht und dass keine Lebensmittel oder Behälter gegen die Tür stoßen.

Tür nicht zu häufig öffnen.

Die Türdichtung reinigen oder vom Kundenservice ersetzen lassen.

Für ausreichende Belüftung sorgen.

Das Problem löst sich von selbst, sobald die gewünschte Tempe- ratur erreicht ist. Das Innere des Weinklimaschranks ist schmutzig und/oder übelriechend.

Das Innere des Weinklimaschranks muss gereinigt werden.

Das Innere des Weinklimasch- ranks reinigen. Das Innere des Geräts ist nicht kalt genug.

Temperatur zu hoch eingestellt.

Flaschen wurden erst kürzlich hin- zugefügt.

Eine Gerätetür wurde nicht richtig geschlossen.

Die Tür wurde zu häufig oder zu lange geöffnet.

Die Türdichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.

Temperatur zurücksetzen.

Lassen Sie den kürzlich hinzu- gefügten Flaschen Zeit, die ge- wünschte Temperatur zu erreichen.

Tür nicht zu häufig öffnen.

Die Türdichtung reinigen oder vom Kundenservice ersetzen lassen. Das Innere des Geräts ist zu kalt.

Temperatur zu niedrig eingestellt.

Temperatur zurücksetzen. Feuchtigkeitsbildung im Innern des Kühlfachs.

Das Klima ist zu warm und zu feucht.

Eine Gerätetür wurde nicht richtig geschlossen.

Die Tür wurde zu häufig oder zu lange geöffnet.

Tür/Schublade nicht zu häufig öffnen.Fehlerbehebung

Problem Mögliche Ursachen Mögliche Behebung An der Außenfläche des Weinklimaschranks sammelt sich Feuchtigkeit an.

Das Klima ist zu warm und zu feucht.

Tür nicht richtig geschlossen. Die kalte Luft im Gerät und die warme Außenluft kondensieren.

Das ist bei feuchtem Klima normal und ändert sich, wenn die Feuchtigkeit abnimmt.

Achten Sie darauf, dass die Tür dicht verschlossen ist und die Dichtungen richtig abdichten. Das Gerät macht anormale Geräusche

Das Gerät befindet sich nicht auf einem ebenen Untergrund.

Das Gerät berührt einige Gegen- stände um es herum.

Füße einstellen, um das Gerät zu nivellieren.

Die Gegenstände um das Gerät herum entfernen. Es ist ein leichtes Geräusch zu hören, ähnlich wie dem von fließendem Wasser.

Die Innenbeleuchtung oder das Kühlsystem funktioniert nicht.

Der Netzstecker ist nicht an die Steckdose angeschlossen.

Die Stromversorgung ist nicht intakt.

Die LED-Leuchte ist defekt.

Netzstecker anschließen.

Die Stromversorgung des Raums überprüfen. Den örtlichen Strom- versorger anrufen.

Bitte rufen Sie den Kundenservice an, um Änderungen vorzunehmen. Die Seitenwände des Kühlgeräts und die Türleiste werden warm

Die Tür schließt nicht richtig

Das Gerät steht nicht gerade.

Das Gerät mit den Nivellierfüßen ausrichten.

Auf Blockierungen wie Flaschen oder Einlegeböden prüfen.DE Fehlerbehebung

Produktdatenblatt gemäß EU-Nr. 1060/2010 Marke Haier Haier Modellname / Kennung HWS42GDAU1 HWS77GDAU1 Nenninhalt der Flasche

Haushaltskühlgeräte Kategorie

Energieeffizienzklasse

Jährlicher Energieverbrauch (kWh/Jahr)

Klimaklasse: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 10 °C und 38 °C ausgelegt. SN N ST SN N ST Luftschall-Lärmemissionen (db (A) re 1pW)

Gerätetyp Freistehend Freistehend Dieses Gerät ist ausschließlich für die Weinlagerung bestimmt.

1) basierend auf Standard-Testergebnissen für 24 Stunden. Der tatsächliche Energiever-

brauch hängt von der aktuellen Umgebung, der Anzahl an Flaschen, der eingestellten Temperatur, dem Öffnen und Schließen der Tür, usw. ab

2) Die Nennleistungsaufnahme ist der Wert, der gemäß der Standardprüfung ermittelt wird,

wenn das Innenlicht des Weinklimaschranks nicht eingeschaltet ist.

11.3 Normen und Richtlinien

Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entspre- chenden harmonisierten Normen, die eine CE-Kennzeichnung vorsehen.Kundenservice

12-Kundenservice Wir empfehlen unseren Haier Kundenservice und die Verwendung von Original-Ersatzteilen. Wenn Sie Probleme mit dem Gerät haben, lesen Sie bitte zuerst den Abschnitt „FEHLERBEHEBUNG". Wenn Sie dort keine Lösung finden, wenden Sie sich bitte an Ihren Händler vor Ort oder den Abschnitt Service & Support unter www.haier.com, wo Sie Telefonnummern und FAQs finden und wo Sie den Service-Anspruch aktivieren können. Um unseren Service zu kontaktieren, stellen Sie sicher, dass Sie die folgenden Daten zur Hand haben. Die Informationen finden Sie auf dem Typenschild. Modell

Prüfen Sie im Garantiefall auch die mit dem Produkt mitgelieferte Garantiekarte. Für allgemeine Geschäftsanfragen finden Sie unten unsere Adressen in Europa: Haier-Standorte in Europa Land* Postanschrift Land Postanschrift Italien Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIEN Frankreich Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANKREICH Spanien Portugal Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANIEN Belgien-FR Belgien-NL Niederlande Luxemburg Haier Benelux SA Anderlecht Route de Lennik 451 BELGIEN Deutschland Österreich Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg DEUTSCHLAND Polen Tschechien Ungarn Griechenland Rumänien Russland Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLEN Vereinigtes Königreich Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UKDE Stapeln von Weinflaschen
