HVTSM18DABB - Bodega HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cava de vinos
Marca	Haier
Modelo	HVTSM18DABB
Capacidad en botellas	18 botellas estándar
Dimensiones (Al x An x Pr)	84,5 x 58,5 x 53,5 cm
Peso neto	35 kg
Alimentación eléctrica	220-240 V, 50 Hz
Consumo eléctrico	100 W
Rango de temperatura de conservación	5 °C a 20 °C
Tipo de refrigeración	Compresor
Clase climática	N/ST
Tipo de iluminación	LED interior
Puerta reversible	Sí
Nivel sonoro	≤ 42 dB(A)
Refrigerante	R600a
Función de descongelación	Automática
Filtro de carbón anti-olores	Sí, incluido
Sistema de bloqueo infantil	Sí
Alarma de puerta abierta	Sí
Piezas de repuesto disponibles	Filtro de carbón, estantes, junta de puerta
Mantenimiento recomendado	Limpieza interior con agua jabonosa, verificación de las juntas

Preguntas frecuentes - HVTSM18DABB HAIER

¿Cómo ajustar la temperatura de la cava de vinos?

Use el panel de control para ajustar la temperatura entre 5°C y 20°C. Presione las teclas + o - para aumentar o disminuir la temperatura. La temperatura mostrada parpadea durante el ajuste.

¿Qué hacer si el aparato no enfría?

Verifique que el enchufe esté bien conectado y que la alimentación esté activa. Asegúrese de que la puerta esté bien cerrada. Si el compresor no arranca, espere 5 minutos después de un corte de corriente. Si el problema persiste, contacte al servicio postventa.

¿Cómo limpiar el interior de la cava?

Desenchufe el aparato. Retire las botellas y los estantes. Limpie con un paño suave empapado en agua tibia y jabón suave. Enjuague y seque cuidadosamente. No use productos abrasivos ni solventes.

¿Por qué hay condensación en el interior?

La condensación puede ocurrir si la puerta se abre con frecuencia o si la humedad ambiente es alta. Asegúrese de que la puerta esté bien cerrada. Una ligera condensación en el vidrio es normal y desaparece después de unos minutos.

¿Cómo reemplazar el filtro de carbón?

El filtro de carbón generalmente se encuentra en la parte trasera del aparato. Retire el filtro antiguo e inserte el nuevo. Cambie el filtro cada 6 a 12 meses para mantener una buena calidad del aire.

¿Qué significa el código de error mostrado?

Consulte la sección de códigos de error en el manual de usuario. Los códigos comunes incluyen E1 (fallo del sensor de temperatura) y E2 (fallo del sensor de descongelación). Contacte al servicio técnico si el código persiste.

¿Puedo instalar la cava de vinos en un garaje sin calefacción?

La cava está diseñada para uso en interiores, con una temperatura ambiente entre 10°C y 38°C (clase N/ST). Un garaje sin calefacción puede bajar de 10°C, lo que puede afectar el rendimiento y dañar el aparato.

¿Cómo invertir el sentido de apertura de la puerta?

Desenchufe el aparato. Retire las bisagras y la junta de la puerta. Siga las instrucciones del manual para invertir la puerta. Se recomienda llamar a un profesional si no tiene habilidades de bricolaje.

El aparato hace ruido, ¿es normal?

Un ligero ruido del compresor es normal. Pueden ocurrir ruidos de gorgoteo o clic durante el ciclo de enfriamiento. Si el ruido es excesivo, verifique que el aparato esté nivelado y que no toque una pared.

¿Dónde puedo encontrar las piezas de repuesto?

Las piezas de repuesto (filtros, estantes, juntas) están disponibles a través del servicio al cliente de Haier o distribuidores autorizados. Use el número de modelo HVTSM18DABB para pedir.

MANUAL DE USUARIO HVTSM18DABB HAIER

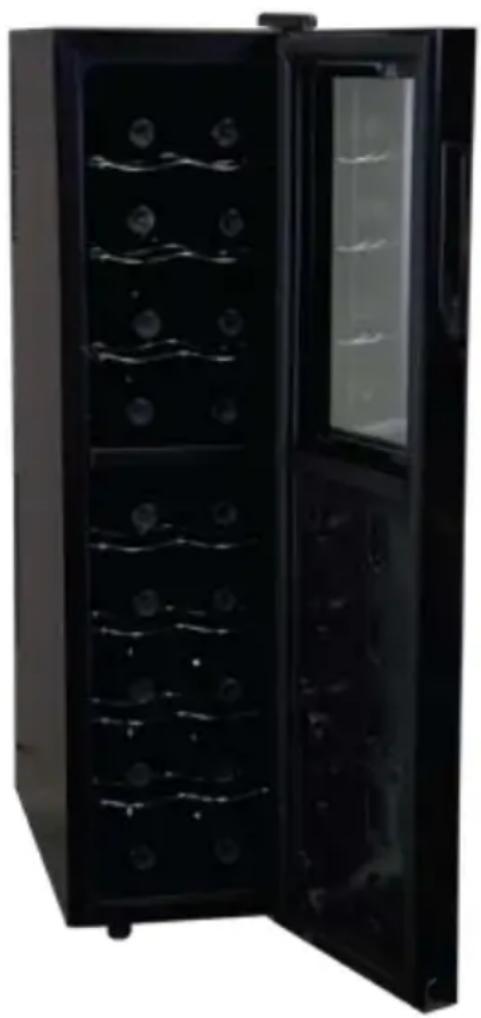

Enfriador de Vinos Termoeléctrico con Zona Doble

Lea todas las instrucciones antes de utilizar este aparato. Cuando utilice este aparato, siempre ejerza las precauciones de seguridad básicas, incluyendo las siguientes:

1. Use este enfriador de vino solamente para el propósito que fue creado como se describe en esta guía de usos y cuidados.
2. Este enfriador de vino debe de ser instalado apropiadamente de acuerdo con las instrucciones de instalación antes de ser usado. Vea las instrucciones de conexión a tierra en la sección de instalación.
3. Nunca desconecte el enfriador de vino jalando del cordón. Siempre sujete la clavija firmemente y jálela hacia fuera del tomacorriente.
4. Repare o reemplace inmediatamente todos los cables eléctricos que se hayan quemado o dañado. No utilice un cable que muestre grietas a abrasiones a lo largo del mismo o en la clavija o el conectador.
5. Desconecte el enfriador de vino antes de limpiarlo o del mantenimiento general. Nota: No intente repararlo usted mismo. Llame a un agente calificado para cualquier reparación.
6. Si usted está reemplazando un enfriador de vino antiguo, retire las puertas del mismo antes de guardarlo o desecharlo, y deje los estantes en lugar. Esto reducirá la posibilidad de peligro a los niños.
7. Este enfriador de vino no debe ser empotrado o colocarse dentro de un hueco; está diseñado para su instalación libre solamente (por favor vea la sección de instalación para mayor información).
8. No opere el enfriador de vino en la presencia de humos explosivos.
9. No guarde comida en el enfriador de vino, ya que la temperatura dentro del mismo puede no ser lo suficientemente fría para prevenir la descomposición de la comida.

CONSERVE ESTAS INSTRUCCIONES

USO DOMESTICO SOLAMENTE

PELIGRO

Existe el riesgo de que los niños puedan quedar atr padosdentro. Antes de tirar su enfriador de vino, quite las puertas. Deje los anaqueles en su lugar para que los niños no puedan entrar fácilmente en el interior."

INDICE

PAGE

INSTRUCCIONES PRECAUTORIAS 21

PIEZAS Y CARACTERISTICAS 23

INSTALACION DE SU REFRIGERADOR DEL VINO 24

Desempaque de su Refrigerador del Vino 24

Circulación Apropiada del Aire 24

Requisitos Eléctricos 25

El uso de Cuerdas de Extensión.... 25

Las Limitaciones de la instalación 25

La Alineación de la puerta 25

CARACTERISTICAS Y USO DEL REFRIGERADOR DEL VINO ..... 26

Ajustes de la Temperatura 26

Enfriamiento Electrotermico 27

Estantes 27

CUIDADOS Y LIMPIEZA ASECUADA DEL REFRIGERADOR ..... 28

Limpieza y Mantenimiento 28

Interrupciones de la Corriente Eléctrica.... 28

Vacaciones y Mudanza 28

VERIFICACION DE PROBLEMAS 29

INFORMACION DE GARANTIA 30

Gracias por utilizar nuestro producto Haier. Este sencillo manual le orientará con respecto al mejor uso que puede darle a su enfriador de vino.

Recuerde tomar nota del modelo y número de serie. Ambos se encuentran impresos en una etiqueta en la parte posterior del enfriador de vino.

Numero de Modelo

Numero de Serie

Fecha de Compra

1. Cable de suministro eléctrico
2. Patas
3. Marco de puerta
4. Panel de control
5. Manija empotrada

6. Asidero de Recessed

7. Bandeja de goteo

8. Bisagra inferior
9. Capa de aislamiento
10. Ventilador de enfriamiento
11. Rejillas
12. Luz Interior

Nota: Esta figura es solo un diagrama y puede diferir del producto real.

INSTALACION DE SU REFRIGERADOR DEL VINO

Desempaque de su Refrigerador del Vino

1. Retire todo el material de embalaje. Esto incluye la base de espuma y toda la cinta adhesiva que sostiene los accesorios del refrigerador del vino en el interior y exterior. Deslice y saque la protección de plástico o espuma usada para proteger al compresor de daños durante el envío debido a la vibración y los golpes.
2. Inspeccione y retire cualesquier restos del embalaje, la cinta adhesiva o los materiales impresos antes de encender el refrigerador del vino.

Circulación Apropiadado del Aire

• Para asegurar que su refrigerador del vino funcione con la eficiencia máxima para la que fue diseñado, éste debe ser instalado en un lugar donde haya una circulación de aire adecuada, conexiones eléctricas y de tubería.
• Estas son las distancias recomendadas que deben dejarse alrededor del refrigerador del vino:

Lados 2" (50mm)

Parte Superior ..... 4" (100mm)

Parte Posterior ..... 2" (50mm)

NOTA: Permite suficiente espacio en la frente de la unidad para abrir la puerta a 120°

Requisitos Eléctricos

• Asegúrese de que haya un tomacorriente apropiado (115V\~60Hz 15A) con una conexión a tierra apropiada para hacer funcionar el refrigerador del vino.
• Evite el uso de adaptadores de tres patas o el cortar la tercer pata de conexión a tierra para poder conectar en un tomacorriente bifásico. Esto sería una práctica muy peligrosa ya que no proveería al refrigerador del vino con una conexión a tierra adecuada y podría resultar un riesgo de descarga eléctrica.

El uso de Cuerdas de Extensión

- Evite el uso de una cuerda de la extensión a causa de peligros potenciales de seguridad bajo ciertas condiciones. Si es necesario usar una cuerda de la extensión, use sólo una cuerda de 3 alambres de extensión que tiene un de 3 hojas molió tapón y una salida de 3 ranuras que aceptarán el tapón. La calificación marcada de la cuerda de la extensión debe ser igual a o más que la calificación eléctrica del aparato.

Limitaciones de Instalación

• No instale su refrigerador del vino en ningún lugar que no tenga el aislamiento o la calefacción apropiada, por ejemplo una cochera, etc. Su refrigerador del vino no fue diseñado para funcionar en temperaturas abajo de los 12° Centígrados (55°F).
• Seleccione un lugar adecuado para el refrigerador del vino sobre una superficie sólida y nivelada alejado de los rayos directos del sol o de una fuente de calor como la de los radiadores, rejillas de calefacción, estufas, etc. Cualquier desnivelación del piso debe ser corregido con las patas niveladoras ubicadas en las esquinas inferiores frontales del refrigerador del vino.
• Su refrigerador del vino se diseña para la instalación libre solamente. No se diseña para la aplicación incorporada.

NOTA: Para aminorar el riesgo de oxidar, el daño de merma y aislamiento, evita colocando la unidad en un lugar donde humedad pesada es presente. Rocie aplica directamente o en ningún concepto agua en o en la unidad.

Alineación de la Puerta

1. Quite la cubierta de los tornillos.
2. Afloje los tres tornillos usando un destornillador principal Phillips.
3. Afloje los tornillos de la bisagra usando un destornillador de punta de cruz.
4. Ajuste la puerta o coloque un espaciador entremedio y luego vuelva a apretar los tornillos.
5. Vuelva a colocar la cubierta de la bisagra superior.

USO Y CARACTERISTICAS DEL ENFRIADOR DE VINOS

Enchufe el enfriador de vinos para prender la unidad.

Su enfriador de vinos tiene un control electrónico de temperatura en el frente de la unidad, la configuración predeterminada es 50°. Puede fijar la temperatura del enfriador de vinos en la configuración que desee. La temperatura puede ajustarse de 46° a 64° Cuando se encienda inicialmente, el indicador luminoso mostrará la temperatura ambiente. El indicador luminoso mostrará luego la temperatura interna.

Rangos de temperatura para su enfriador de vinos

Zona superior 12°C-18°C 54°F - 66°F

Zona inferior 8°C -18°C 46°F -66°F

NOTA: La temperatura del vino blanco debe ser inferior a la del vino tinto.

Al presionar el botón de la temperatura (A) en el visor, puede aumentar la temperatura, y al presionar el botón de la temperatura (V), se baja la temperatura.

Su enfriador de vinos también cuenta con luz para que pueda disfrutar de ver los vinos. Un interruptor de la luz en el panel de control activa la luz manualmente. Durante el funcionamiento normal, es mejor dejar la luz apagada.

Por favor tenga en cuenta que la temperatura del gabinete en una unidad electrotérmica depende de la temperatura ambiente. Puede establecer la temperatura del gabinete dentro del rango adecuado, pero es probable que la unidad no llegue a la temperatura preconfigurada.

Para este modelo, cuando la temperatura ambiente es 77°, la temperatura más baja que puede alcanzar es 50-52°. Cuando la temperatura ambiente es 73°, la temperatura del gabinete puede alcanzar 46-48°.

Cuando la temperatura ambiente está por debajo de la temperatura preconfigurada, el enfriador no funcionará hasta que la temperatura ambiente aumente por sobre la temperatura preconfigurada.

Enfriamiento Electrotérmico:

- Los enfriadores de vino electrotérmicos (también denominados semiconductores) no utilizan compresor, y por lo tanto los ruidos y las vibraciones que provocan son mínimos. Además de ser extremadamente silenciosos, la falta de vibración evita que se formen burbujas en el vino almacenado. Las unidades electrotérmicas ofrecen también una alta confiabilidad y bajo mantenimiento, al mismo tiempo que mantienen con precisión la temperatura pre-configurada ideal para conservar el vino. La tecnología electrotérmica protege la ecología, ya que no se utilizan refrigerantes dañinos del tipo CFC, HCFC o HFC en el proceso de enfriamiento.

Estantes:

- Los estantes son cromados para darles una mejor apariencia y para que sea más fácil lavarlos.

CUIDADOS Y LIMPIEZA ASECUADA DEL REFRIGERADOR DEL VINO

Limpieza y Mantenimiento

Advertencia:

Para evitar una descarga eléctrica siempre desenchufe su refrigerador del vino antes de limpiarlo. El ignorar esta advertencia puede causar esiones o la muerte.

Precaución: Antes de usar productos de limpieza, siempre lea y siga las instrucciones y advertencias del fabricante para evitar lesiones personales o daños producto.

El General:

• Si se ha juntado agua en la bandeja de goteo de la parte posterior de la unidad, descarte el agua y reinserte la bandeja de goteo en el soporte.
• Prepare una solución de limpieza de 3-4 cucharadas de bicarbonato de sodio mezclado con agua tibia. Use una esponja o un trapo suave, humedecidos con la solución de limpieza, para su refrigerador del vino.
• Enjuague con limpia tibia y seque con un trapo suave.
• No use químicos fuertes, abrasivos, amoniaco, cloro, detergentes concentrados, disolventes o estropajos metálicos. ALGUNOS de estos químicos pueden disolver, dañar y/o decolorar su refrigerador del vino.

Interrupciones de Energía

- Pueden ocurrir ocasionalmente interrupciones de energía debido a tormentas eléctricas u otras causas. Desenchufe el cable eléctrico del tomacorriente de corriente alterna cuando ocurra una interrupción en el sistema eléctrico. Cuando la electricidad haya regresado, vuelva a conectar el cable eléctrico a un tomacorriente de corriente alterna.

Vacaciones y Mudanza

- Para las vacaciones o las ausencias largas, desenchufe el refrigerador del vino y limpie las juntas del refrigerador y de la puerta del vino según la sección de la "Limpieza General". Mantenga las puertas abiertas para que el aire pueda circular en el interior. Al mudarse, siempre traslade el refrigerador del vino verticalmente. No lo traslade con la unidad colocada horizontalmente. Pudiera ocurrir un posible daño el sistema sellado.

VERIFICATION DE PROBLEMAS

El Refrigerador de Vino no Funciona:

• Revise que el refrigerador del vino esté conectado.
• Revise que haya corriente eléctrica en el tomacorriente de corriente alterna, revisando el interruptor de circuito.

El Vino Aparece Demasiado Caliente:

• Apertura constante de la puerta.
• Dé un plazo de la hora para el vino recientemente agregado de alcanzar temperatura deseada.
• Revise que los empaques estén bien sellados.
• Limpie el serpentín del condensador.
• Ajuste el control de temperatura al ajuste más frío.

El Vino Aparece Demasiado Frío:

- Si la configuración del control de la temperatura es demasiado fría, ajuste a una configuración más caliente.

Accumulación de humedad en el interior o exterior del refrigerador del vino:

• Esto es normal durante periodos de alta humedad.
• Apertura constante o prolongada de la puerta.
• Revise que los empaques de la puerta estén bien sellados.

La puerta del refrigerador del vino no funciona:

• Nivele el refrigerador del vino.
• Controle para saber si hay obstrucciones tales como botellas y estantes del vino.

GARANTIA LIMITADO

¿Qué está cubierto y por cuanto tiempo?

Esta garantía cubre cualquier defecto en la manufactura o empleo de materiales por un plazo de:

12 meses de mano de obra 12 meses en componentes

La garantía comienza en la fecha de compra del artículo, y la factura original de compra debe presentarse al centro de servicio autorizado para poder efectuar cualquier reparación que esté bajo garantía

EXCEPCIONES: Garantía por Uso Comercial o Bajo Arrendamiento

90 meses en mano de obra (únicamente en taller)

90 días en componentes

Ninguna otra garantía es válida

¿Qué está cubierto?

1. Los componentes mecánicos y eléctricos que cumplen con alguna función de este aparato durante un plazo de 12 meses. Esto incluye cualquier componente con excepción de acabados y molduras.

¿Qué se hará?

1. Repararemos o reemplazaremos, a discreción nuestra, cualquier componente mecánico o eléctrico que se muestre defectuoso por uso normal durante el plazo así especificado.

2. No habrá cargos para el comprador por las partes y la mano de obra en cualesquier artículos cubiertos durante el periodo inicial de 12 meses.

3. Localice su centro de servicio autorizado más cercano. Para conocer el nombre del centro de servicio más próximo a su domicilio, por favor llame al 1-877-337-3639 (Válido solo en E.U.A).

ESTA GARANTIA CUBRE APARATOS DENTRO DEL TERRITORIO CONTINENTAL DE LOS ESTADOS UNIDOS, PUERTO RICO Y CANADÁ.

Daños por instalación inadecuada

Daños por transportación.

Defectos que no sean por manufactura

Daños por negligencia, abuso, accidente, alteración, falta de cuidado adecuado y de mantenimiento, o conexión a tensión eléctrica incorrecta.

Daños que no sean por uso doméstico.

Daños por servicio que no sea proporcionado a través de un distribuidor o centro de servicio autorizado. Molduras decorativas o focos reemplazables.

Envío y transportación.

Mano de obra (después de los primeros 12 meses).

ESTA GARANTIA LIMITADA ES PROVISTA EN SUSTITUCION A CUALQUIER OTRA GARANTIA EXPRESADA O QUE IMPLIQUE LAS GARANTIAS MERCANTILES SUJETAS A CIERTO PROPOSITO.

El amparo provisto por esta garantía es de uso exclusivo y se otorga en sustitución a cualquier otro amparo.

Esta garantía no cubre daños incidentales o sus derivados, por lo que las anteriores restricciones pueden serle ajenas. En ciertos estados no se permiten restricciones en lo que se refiere a la duración implícita de una garantía, por lo que las anteriores restricciones pueden serle ajenas.

Esta garantía le otorga ciertos derechos legales y es posible que usted goce de otros derechos, los cuales varían de estado a estado.

Haier America

New York, NY 10018

IMPORTANT

Do Not Return This Product To The Store

No regrese este producto a la tienda

Si tiene algún problema con este producto, por favor contacte el "Centro de Servicio al Consumidor de Haier" al 1-877-337-3639 (Válido solo en E.U.A).

NECESITA UNA PRUEBA DE COMPRA FECHADA PARA EL SERVICIO DE LA GARANTIA

Haier®

Made in China

Fabriqué en Chine

Hecho en China

Haier America

New York, NY 10018

Printed in China
