CCG 18125 BLPDSEC - Triturador Fein - Manual de utilização gratuito

Tipo de produto	Carregador para baterias Li-Ion
Marca	Fein
Modelo	CCG 18125 BLPDSEC (ALG80 / ALG80BC)
Tensão de entrada	100 – 240 V AC, 50/60 Hz
Tensão de saída	10,8 – 18 V DC (nominal da bateria)
Corrente de saída máx.	Até 2,5 A (conforme bateria)
Tipo de bateria compatível	Li-Ion Fein, ≥ 3 elementos, capacidade ≥ 1000 mAh (exceto 2,4 Ah 10,8/14,4/18 V)
Temperatura de carga	5 °C a 45 °C
Indicadores LED	Verde (pronto/carga), Amarelo (temperatura), Vermelho (defeito), Azul (Bluetooth)
Funcionalidade Bluetooth	Sim (ALG80BC), compatível com o aplicativo FEIN Service
Peso	Aproximadamente 0,5 kg
Dimensões (C × L × A)	Aproximadamente 150 × 80 × 70 mm
Proteção	Dupla isolação, IP20
Manutenção	Limpar os contatos a seco; não abrir; reparo apenas pela Fein
Instruções de segurança	Não expor à água; usar em ambientes internos; supervisionar crianças
Acessórios fornecidos	Cabo de alimentação, manual de instruções
Garantia	Conforme a regulamentação legal e declaração do fabricante Fein
Reciclagem	Levar a um centro de reciclagem; bateria descarregada antes do descarte

Perguntas frequentes - CCG 18125 BLPDSEC Fein

Que tipo de bateria posso carregar com este carregador?

Este carregador foi projetado para baterias Li-Ion Fein com tensão de 10,8 a 18 V, pelo menos 3 elementos e capacidade ≥ 1000 mAh. As baterias de 2,4 Ah (10,8 V / 14,4 V / 18 V) não são compatíveis.

Quanto tempo leva para carregar uma bateria?

O tempo de carregamento depende da capacidade e do estado da bateria. Por exemplo, uma bateria de 2,0 Ah pode ser carregada em cerca de 45 minutos. O carregador ajusta automaticamente a corrente.

O que significa o LED verde fixo?

Um LED verde fixo indica que o carregador está pronto para uso e que a tensão da rede está presente. Se uma bateria estiver conectada, significa que o carregamento está concluído.

O LED vermelho está aceso, o que fazer?

Um LED vermelho fixo indica um defeito. Limpe os contatos inserindo e removendo a bateria várias vezes. Se o problema persistir, a bateria provavelmente está com defeito e deve ser substituída.

Posso usar o carregador ao ar livre?

Não, o carregador foi projetado apenas para uso interno. Não o exponha à chuva ou umidade. Garanta ventilação adequada e evite temperaturas acima de +45 °C.

Como usar a função Bluetooth do carregador?

Baixe o aplicativo FEIN Service em seu dispositivo móvel (iOS ≥ 5.0, Android ≥ 6.0). O carregador ALG80BC emite um sinal Bluetooth; siga as instruções do aplicativo para emparelhar e acessar os dados de carregamento.

O que fazer se o carregador não ligar?

Verifique se a tomada está energizada e se o cabo não está danificado. Certifique-se de que a bateria está inserida corretamente. Se o LED permanecer apagado, entre em contato com o serviço de atendimento ao cliente Fein.

Posso carregar baterias de outras marcas?

Não, utilize apenas baterias Li-Ion originais Fein. Carregar baterias de outras marcas ou falsificadas apresenta risco de incêndio ou explosão.

Como limpar o carregador?

Desconecte o carregador antes da limpeza. Limpe os contatos com um pano seco. Não use solventes. Certifique-se de que nenhuma limalha metálica entre no interior.

Onde posso obter peças de reposição?

As peças de reposição (cabo de alimentação, etc.) estão disponíveis no serviço de atendimento ao cliente Fein ou em uma oficina autorizada. Não abra o carregador você mesmo.

MANUAL DE UTILIZADOR CCG 18125 BLPDSEC Fein

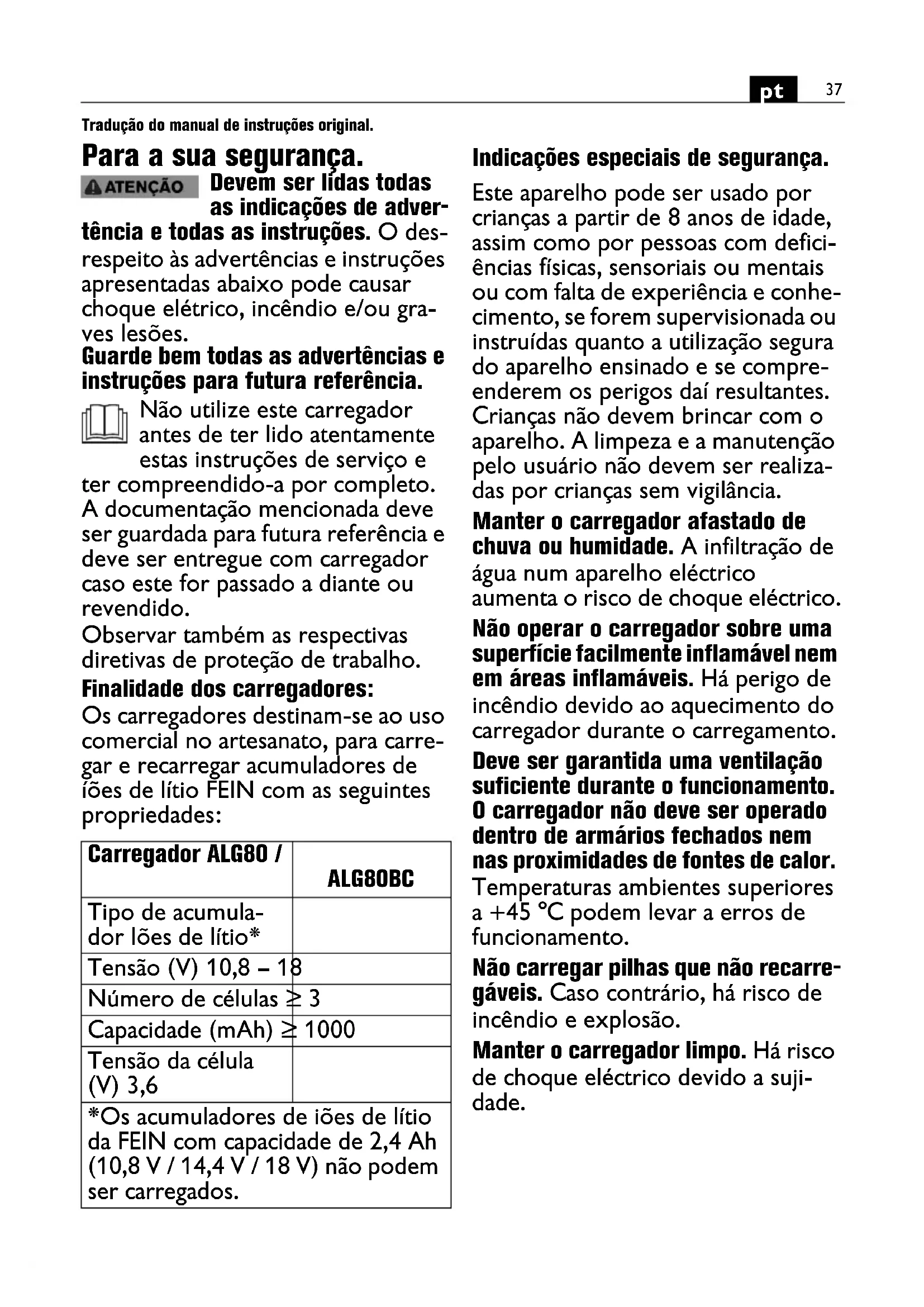

Tradução do manual de instruções original.

Para a sua segurança.

ATENÇÃO

Devem ser lidas todas as indicações de adver-

tência e todas as instruções. O des-respeito às advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

Não utilize este carregador antes de ter lido atentamente estas instruções de serviço e ter compreendido-a por completo. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com carregador caso este for passado a diante ou revendido.

Observar também as respectivas diretivas de proteção de trabalho.

Finalidade dos carregadores:

Os carregadores destinam-se ao uso comercial no artesanato, para carregar e recarregar acumuladores de íões de lítio FEIN com as seguintes propriedades:

Carregador ALG80 /	ALG80BC
Tipo de acumula-dor lões de lítio*
Tensão (V) 10,8 – 18
Número de células ≥ 3
Capacidade (mAh) ≥ 1000
Tensão da célula (V) 3,6
*Os acumuladores de iões de lítio da FEIN com capacidade de 2,4 Ah (10,8 V / 14,4 V / 18 V) não podem ser carregados.

Indicações especiais de segurança.

Este aparelho pode ser usado por crianças a partir de 8 anos de idade, assim como por pessoas com deficiências físicas, sensoriais ou mentais ou com falta de experiência e conhecimento, se forem supervisionada ou instruídas quanto a utilização segura do aparelho ensinado e se compreenderem os perigos daí resultantes. Crianças não devem brincar com o aparelho. A limpeza e a manutenção pelo usuário não devem ser realizadas por crianças sem vigilância.

Manter o carregador afastado de chuva ou humidade. A infiltração de água num aparelho eléctrico aumenta o risco de choque eléctrico.

Não operar o carregador sobre uma superfície facilmente inflamável nem em áreas inflamáveis. Há perigo de incêndio devido ao aquecimento do carregador durante o carregamento.

Deve ser garantida uma ventilação suficiente durante o funcionamento. O carregador não deve ser operado dentro de armários fechados nem nas proximidades de fontes de calor.

Temperaturas ambientes superiores a +45 °C podem levar a erros de funcionamento.

Não carregar pilhas que não recarregáveis. Caso contrário, há risco de incêndio e explosão.

Manter o carregador limpo. Há risco de choque eléctrico devido a sujidade.

Antes de cada utilização é necessário verificar o carregador, o cabo e a ficha. Não utilizar o carregador se forem verificados danos. Não abrir o carregador por conta própria e só permita que seja reparado pela FEIN ou numa oficina autorizada FEIN.

Se o acumulador não for usado durante um período prolongado, deverá retirá-lo do carregador e puxar a ficha de rede da tomada. A economia de energia poupa o meio ambiente.

Puxar a ficha de rede da tomada antes de realizar trabalhos de limpeza no carregador. Há risco de um choque eléctrico.

É proibido aparafusar ou rebitar placas e símbolos sobre o carregador. Um isolamento danificado não protege mais contra choques eléctricos. Utilizar placas adesivas.

Só carregar acumuladores FEIN originais intactos, destinados para a sua ferramenta eléctrica. Ao carregar acumuladores falsos, danificados, reparados ou restaurados, imitações e produtos de outras marcas há perigo de incêndio e/ou de explosão.

Cuidado! A utilização do carregador com Bluetooth® pode causar interferências em outros dispositivos e sistemas, aeronaves e dispositivos médicos (por ex., em marca-passos, aparelhos auditivos). Da mesma forma, danos a pessoas e animais nas imediações não podem ser totalmente excluídos. O carregador com Bluetooth® não deve ser usado nas proximidades de dispositivos médicos, instalações químicas, áreas com risco de explosão (por ex., bombas de gasolina), em áreas de detonação e em aeronaves. Evitar a operação perto de seu próprio corpo por longos períodos de tempo.

A marca da palavra Bluetooth ^® e seus logotipos são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer uso desta marca e logotipos pela C. & E. Fein GmbH é feito sob licença.

Símbolos utilizados, abreviações e termos.

Símbolo, sinal Explicação
	É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações gerais de segurança.
	Puxar a ficha de rede da tomada antes deste passo de trabalho.
	Comprova a conformidade do carregador com as directivas da Comunidade Europeia.
	Confirma a conformidade da ferramenta elétrica com as diretivas da Grã-Bretanha (Ingla-terra, País de Gales, Escócia).
	Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte.
	Símbolo de reciclagem: Materiais marcados como reutilizáveis
	Carregadores velhos e outros produtos electrotécnicos e eléctricos devem ser recolhidos separadamente e reciclados de forma ecológica.
☐	Produto com isolamento duplo ou reforçado
	Tipo de acumulador
	Peso conforme EPTA-Procedure 01
	Fusível de ação lenta do aparelho, sendo que X é o símbolo para a curva característica tempo/corrente, conforme IEC 60127.
	Só usar o aparelho em recintos fechados e não e expôr o aparelho a chuva ou a humidade.
[SWBC]	Corrente contínua
[SWTR]	Perigosa tensão
[AKTR]	Aviso de tensão elétrica perigosa
	Conexão de carregamento USB
[0960]	FuncionalidadeBluetooth®
A) Os dispositivos finais móveis devem ser compatíveis com dispositivos Bluetooth® de baixa energia (versão 4.1) e devem ser compatíveis com Generic Access Profile (GAP).
B)	O alcance pode variar muito de acordo com as condições externas, incluindo o dispositivo receptor usado. Em salas fechadas e através de barreiras metálicas (por ex., paredes, prateleiras), o alcance doBluetooth® pode ser significativamente menor.

Sinal Unidade	internacional Unidade nacional Explicação
U_1	V V Tensão de entrada nominal
U_2	V-¥ Tensão contínua de saída atribuída	(tensão nominal do acumulador)
P_1	W W Consumo de potência
fHz Hz Frequência
I_max	mA mA	Máx. corrente contínua de saída atribuída(máx. corrente nominal de carga)
C	Ah Ah	Capacidade
t	min	minTempo de carga
T	°C/°F	°C/°FTemperatura
	m	mmax. alcance de Bluetooth®
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2Unidades básicas e deduzidas do sistema de unidades internacional SI.

Instruções de serviço.

Conectar o carregador à tomada sem que o acumulador esteja inserido. A indicação LED verde acende e sinaliza a prontidão operacional. Introduzir o acumulador.

A monitoração do processo de carga é sinalizada por uma luz verde intermitente.

O final do processo de carga é indicado por uma luz verde contínua.

O carregamento rápido é iniciado automaticamente, assim que a temperatura do acumulador estiver dentro da faixa de temperatura de carregamento de 5 °C a 45 °C.

O carregador é automaticamente desligado assim que o acumulador de iões de lítio estiver carregado.

Se o acumulador for introduzido repetidamente haverá uma sobrecarga que reduzirá a vida útil do acumulador. Se apesar de um carregamento correto dentro de um curto período, a potência do acumulador diminuir, significa que foi alcançado o fim da sua vida útil.

O ventilador embutido começa a funcionar e para de acordo com a temperatura interna do carregador. No ALG80BC, os LEDs verde e azul piscam alternadamente para indicar que o módulo Bluetooth® está pronto para conexão. Se o LED azul estiver permanentemente aceso, há uma conexão Bluetooth® ativa.

Significado da indicação LED

Indicação LED Significado
luz verde contínua O carregador está pronto para funcionar, há tensão de rede.
ALG80BC:luz azul permanente	O carregador está pronto para funcionar, há tensão de rede.O móduloBluetooth®está acoplado a um dispositivo final móvel.Indicação:Após um longo período de inatividade, o móduloBluetooth®comuta automaticamente para o modo de economia de energia. O móduloBluetooth®é reativado ao ser conectado um acumulador de íões de lítio.
luz amarela contínua A temperatura do acumulador está fora da faixa de carga de 5 °C a +45 °C. Assim que o acumulador atinge a faixa de temperatura de carregamento permitida, é iniciado o carregamento rápido.
luz contínua vermelha Não é possível carregar, as possíveis causas podem ser:	- Os contactos estão sujos. Medida: Limpar os contactos, colocando e retirando repetidamente o acumulador.- O acumulador está com defeito. Medida: Substituir o acumulador!
	Processo de carregamentoluz verde contínuaLED a piscar
	O carregamento rápido é iniciado.
	O carregamento rápido está ativo.O estado de carga do acumulador é de ≤ 25%
	O carregamento rápido está ativo.O estado de carga do acumulador é de ≤ 50%
	O carregamento rápido está ativo.O estado de carga do acumulador é de ≤ 75%
	O carregamento rápido está concluído.O estado de carga do acumulador é de ≥ 75%
	DESLIGAMENTO permanente do LED com o acumulador inserido:O carregamento rápido está concluído.O acumulador foi totalmente carregado por mais de 1 hora no carregador.
Por motivos tecnológicos, a indicação de carga do carregador e do acumulador pode ser diferente.

Conexão Bluetooth®

Devido ao acoplamento do carregador a um dispositivo final compatível com Bluetooth® Low Energy, os dados podem ser transferidos entre o carregador e o dispositivo. Para tal, é necessário carregar a aplicação de serviço FEIN no seu dispositivo final móvel e seguir as instruções da aplicação de serviço FEIN.

A aplicação de serviço FEIN permite:

• o registo de ferramentas elétricas FEIN
• a gestão de ferramentas elétricas FEIN
• a verificação do estado do carregador e do acumulador
• o acesso a mais informações.

O código QR para a aplicação de serviço FEIN encontra-se aqui:

iOS > V5.0

Android > V6.0

Indicação:

Se o pacote de baterias totalmente carregadas forem conectadas ao carregador, o carregador permanecerá inativo e o pacote de baterias não será reconhecido pela aplicação my.FEIN.

Tentar novamente assim que o pacote de baterias estiver parcialmente descarregado.

No caso de pacotes de baterias com data de produção anterior a 1º de janeiro de 2021, o número de série pode ocasionalmente ser exibido incorretamente na aplicação my.FEIN. Neste caso, só pode ser lido o estado de carga atual. Não é possível exibir o número de ciclos de carregamento do pacote de bateria inserido.

Manutenção e serviço pós-venda.

Executar uma vez por semana, em intervalos mais curtos se for usado com maior frequência:

• Manter limpos os contactos da sapata de encaixe.
• Os contactos elétricos só devem ser limpos a seco.
• Observe que não entrem aparas de metal na carcaça do carregador.

Se o cabo de conexão do carregador estiver danificado, ele deve ser substituído por um cabo de conexão especial que pode ser adquirido no fabricante ou seu representante.

Garantia legal e garantia.

A garantia legal para este produto é válida conforme as regras legais no país onde é colocado em funcionamento. Além disso, a FEIN oferece uma garantia conforme a declaração de garantia do fabricante FEIN.

É possível que o volume de fornecimento do seu carregador só contenha uma parte dos acessórios descritos ou ilustrados nesta instrução de serviço.

Proteção do meio ambiente, eliminação.

Embalagens e carregadores a serem deitados fora e acessórios velhos devem ser encaminhados a uma reciclagem ecológica.

Os acumuladores só devem ser eliminados corretamente se estiverem completamente descarregados.

No caso de acumuladores que não estiverem completamente descarregados, os contactos deverão ser isolados preventivamente com fitas adesivas de modo que não ocorram curto-circuitos.
