| Тип продукту | Зарядний пристрій для Li-Ion акумуляторів |
| Бренд | Fein |
| Модель | CCG 18125 BLPDSEC (ALG80 / ALG80BC) |
| Вхідна напруга | 100 – 240 В змінного струму, 50/60 Гц |
| Вихідна напруга | 10,8 – 18 В постійного струму (номінал акумулятора) |
| Максимальний вихідний струм | До 2,5 А (залежно від акумулятора) |
| Сумісний тип акумулятора | Li-Ion Fein, ≥ 3 елементи, ємність ≥ 1000 мА·год (крім 2,4 А·год 10,8/14,4/18 В) |
| Температура заряджання | 5 °C до 45 °C |
| Світлодіодні індикатори | Зелений (готовність/заряджання), Жовтий (температура), Червоний (несправність), Синій (Bluetooth) |
| Функція Bluetooth | Так (ALG80BC), сумісний з FEIN Service App |
| Вага | Приблизно 0,5 кг |
| Розміри (Д × Ш × В) | Приблизно 150 × 80 × 70 мм |
| Захист | Подвійна ізоляція, IP20 |
| Обслуговування | Чистити контакти насухо; не відкривати; ремонт тільки від Fein |
| Правила безпеки | Не піддавати впливу води; використовувати всередині приміщень; стежити за дітьми |
| Комплектація | Кабель живлення, інструкція з використання |
| Гарантія | Відповідно до законодавчих норм та заяви виробника Fein |
| Утилізація | Віднести до центру переробки; акумулятор розрядити перед утилізацією |
Часті запитання - CCG 18125 BLPDSEC Fein
Питання користувачів про CCG 18125 BLPDSEC Fein
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого подрібнювач у форматі PDF безкоштовно! Знайдіть свій посібник CCG 18125 BLPDSEC - Fein і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. CCG 18125 BLPDSEC бренду Fein.

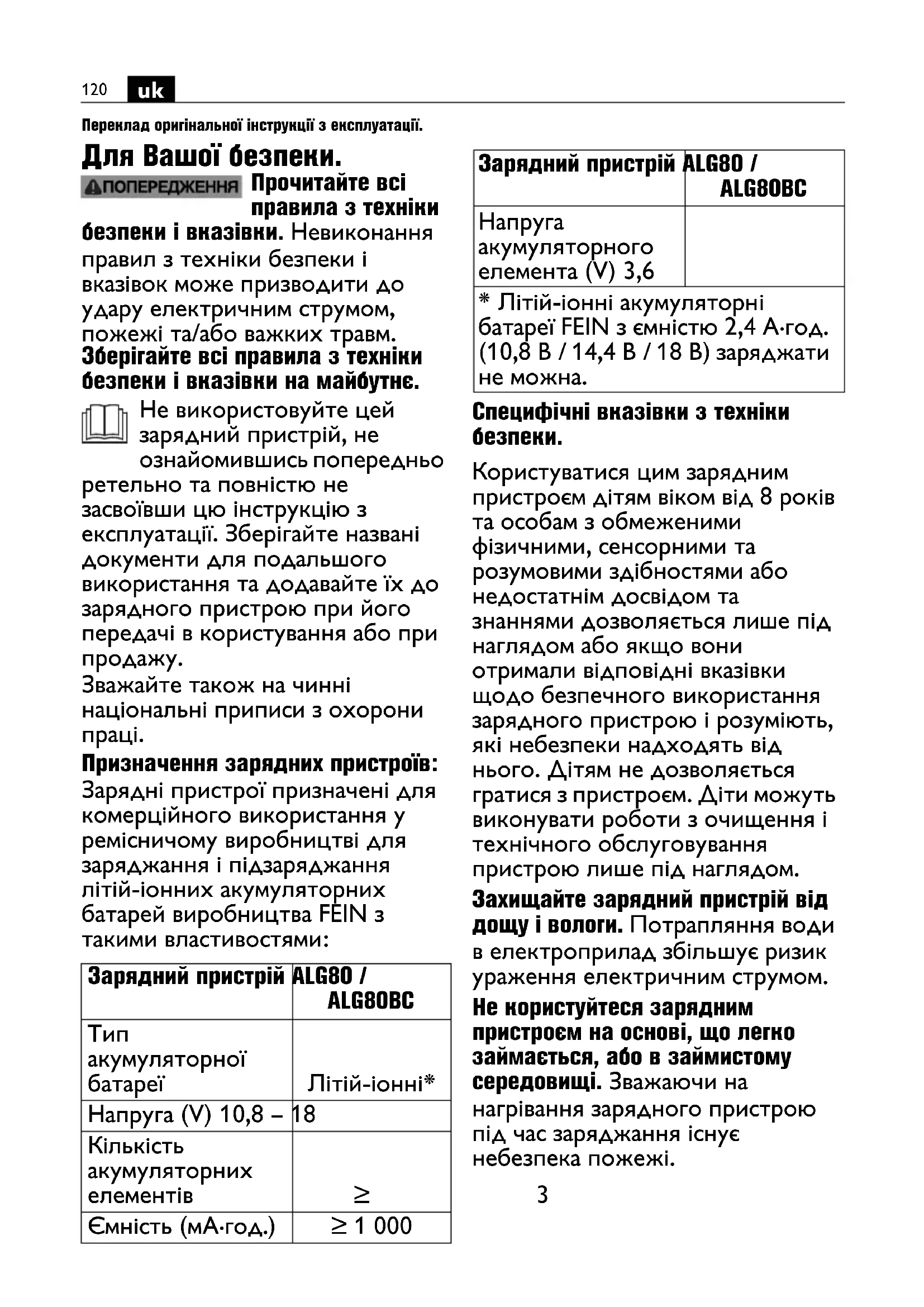

ПОСІБНИК КОРИСТУВАЧА CCG 18125 BLPDSEC Fein
Переклад оригінальної інструкції з експлуатації.
Для Вашої безпеки.
ПОПЕРЕДЖЕННЯ
Прочитайте всі правила з техніки
безпеки і вказівки. Невиконання правил з техніки безпеки і вказівок може призводити до удару електричним струмом, пожежі та/або важких травм. Зберігайте всі правила з техніки безпеки і вказівки на майбутнє.
Не використовуйте цей зарядний пристрій, не ознайомившись попередньо ретельно та повністю не засвоївши цю інструкцію з експлуатації. Зберігайте названі документи для подальшого використання та додавайте їх до зарядного пристрою при його передачі в користування або при продажу.
Зважайте також на чинні національні приписи з охорони праці.
Призначення зарядних пристроїв:
Зарядні пристрої призначені для комерційного використання у ремісничому виробництві для заряджання і підзаряджання літій-іонних акумуляторних батарей виробництва FEIN з такими властивостями:
| Зарядний пристрій | ALG80 / ALG80BC |
| Типакумуляторноїбатареї | Літій-іонні* |
| Напруга (V) 10,8 – | 18 |
| Кількістьакумуляторнихелементів | ≥ |
| Ємність (мА·год.) | ≥ 1 000 |
| Зарядний пристрій | ALG80 / ALG80BC |
| Напруга акумуляторного елемента (V) 3,6 | |
| * Літій-іонні акумуляторні батареї FEIN з ємністю 2,4 А·год. (10,8 В / 14,4 В / 18 В) заряджати не можна. | |
Специфічні вказівки з техніки безпеки.
Користуватися цим зарядним пристроєм дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими здібностями або недостатнім досвідом та знаннями дозволяється лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання зарядного пристрою і розуміють, які небезпеки надходять від нього. Дітям не дозволяється гратися з пристроєм. Діти можуть виконувати роботи з очищення і технічного обслуговування пристрою лише під наглядом.
Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в електроприлад збільшує ризик ураження електричним струмом.
Не користуйтеся зарядним пристроєм на основі, що легко займається, або в займистому середовищі. Зважаючи на нагрівання зарядного пристрою під час заряджання існує небезпека пожежі.
Забезпечте під час експлуатації достатню вентиляцію. Не використовуйте зарядний пристрій в зачинених шафах або поблизу джерел тепла. Температура навколишнього середовища, що перевищує +45 °C, може призвести до порушення роботи приладу.
Не заряджайте батарейки, що не розраховані на повторне перезаряджання. В противному випадку існує небезпека пожежі і вибуху.
Тримайте зарядний пристрій в чистоті. При забрудненнях існує небезпека ураження електричним струмом.
Кожний раз перед користуванням перевіряйте зарядний пристрій, кабель і штепсель. Не користуйтеся зарядним пристроєм, якщо Ви виявили пошкодження. Не розкривайте зарядний пристрій самостійно, його ремонт дозволяється виконувати лише фірмі FEIN або сервісній майстерні FEIN. Пошкоджений зарядний пристрій, пошкоджений шнур живлення або штепсель збільшує ризик удару електричним струмом.
Якщо Ви саме не користується зарядним пристроєм, вийміть акумулятор із нього та витягніть штепсель із розетки. Економія електроенергії - це внесок в охорону навколишнього середовища.
При виконанні робіт з очищення витягніть штепсель зарядного пристрою з розетки. Існує небезпека ураження електричним струмом.
Забороняється закріплювати на зарядному пристрої таблички та позначки за допомогою гвинтів або заклепок. Пошкоджена ізоляція не захищає від ураження електричним струмом. Таблички треба приклеювати.
Заряджайте лише справні оригінальні акумулятори фірми FEIN, які передбачені для Вашого електроінструменту. При заряджанні непідхожих, пошкоджених, відремонтованих або відновлених акумуляторних батарей, підробок та акумуляторних батарей інших виробників існує небезпека пожежі та/або вибуху акумуляторної батареї.
Обережно! Використання зарядного пристрою з Bluetooth® може спричинити перешкоди для інших приладів і установок, літаків і медичних апаратів (напр., кардіостимуляторів, слухових апаратів). Крім того, не можна повністю виключити можливість завдання шкоди людям і тваринам, що знаходяться в безпосередній близькості. Не користуйтеся зарядним пристроєм з Bluetooth® поблизу медичних апаратів, хімічних установок, територій, на яких існує небезпека вибухів (напр., заправних станцій) або можуть
проводитися підривні роботи, а також у літаках. Намагайтеся не використовувати інструмент тривалий час безпосередньо коло тіла.
Словесний товарний знак Bluetooth® i графічні товарні знаки є зареєстрованими товарними знаками і є власністю Bluetooth SIG, Inc. C. & E. Fein GmbH використовує ці словесні/графічні товарні знаки за ліцензією.
Використані символи, скорочення та поняття.
| Символ, позначка Пояснення | |
 | Обов'язково прочитайте додані документи, напр., інструкцію з експлуатації та загальні вказівки з техніки безпеки. |
 | Перед виконанням цієї робочої операції витягніть штепсель з розетки. |
 | Підтверждження відповідності зарядного пристрою положенням директив Європейського Співтовариства. |
 | Підтверждження відповідності електроінструмента положенням директив Великої Британії (Англії, Уельсу, Шотландії). |
 | Ця вказівка повідомляє про можливість виникнення небезпечної ситуації, яка може привести до серйозних травм або смерті. |
 | Знак вторинної переробки: позначає матеріали, що придатні для повторного використання |
| [ХКСУ] | Відпрацьовані зарядні пристрої та інші електротехнічні і електронні вироби треба здавати окремо і утилізувати екологічно чистим способом. |
| ☐ | Виріб з подвійною або посиленою ізоляцією |
 | Тип акумуляторної батареї |
| [240X] | Вага відповідно до EPTA-Procedure 01 |
 | Інертний запобіжник, X – знак кривої часу/струму відповідно до IEC 60127. |
 | Використовувати пристрій лише в приміщенні, захищати від дощу і вологи. |
| [19C3] | Постійний струм |
| [20YK] | Небезпечна напруга |
 | Попередження про електричну напругу |
| [А7ВС] | Роз'єм USB для зарядки |
| [СОСА] | Функціональні можливостіBluetooth® |
| [ВТД2] | Мобільні термінали повинні бути сумісні з пристроямиBluetooth® з низьким енергоспоживанням (версія 4.1) і повинні підтримувати стандарт Generic Access Profile (GAP). |
| [УАБВ] | Дальність сигналу може значно відрізнятися в залежності від зовнішніх умов, включаючи використовувані приймачі. Всередині закритих приміщень і крізь металеві перешкоди (напр., стіни, полиці) дальність проходження сигналуBluetooth®може значно скорочуватись. |
| Позначка Міжна | родна одиниця | Національна одиниця | Пояснення |
| U_1 | V | В | Ном. вхідна напруга |
| U_2 | V--- | В--- | Розрахункова постійна напруга на виході (ном. напруга акумулятора) |
| P_1 | W | Вт | Споживча потужність |
| f | Hz | Гц | Частота |
| I_max | mA | mA | Макс. розрахунковий постійний струм на виході (макс. зарядний струм) |
| C | Ah | А•год. | Ємність |
| t | min | хвил. | Тривалість заряджання |
| T | °C/°F | °C/°F | Температура |
| m | m | Макс. радіус діїBluetooth® | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, с, кг, А, мм, В, Вт, Гц, Н, °C, дБ, хвил., м/с2 | Основні та похідні одиниці Міжнародної системи одиницьSl. |
Вказівки з експлуатації.
Встроміть зарядний пристрій в розетку без встромленого акумулятора. Світіння зеленого світлодіодного індикатора сигналізує про готовність приладу до роботи.
Встроміть акумулятор.
Про стан заряджання сигналізує світлодіод, що мигає зеленим кольором.
Про завершення процесу заряджання сигналізує світлодіод, що світиться зеленим кольором.
Швидке заряджання починається автоматично, тільки-но температура акумулятора досягне діапазону заряджання від 5 °C до 45 °C.
При заряджених літієво-іонних акумуляторах зарядний пристрій автоматично вимикається.
Повторне встромляння зарядженої акумуляторної батареї в зарядний пристрій призводить до перезаряджання та зменшує строк служби акумуляторної батареї.
Якщо незважаючи на правильне заряджання ємність акумуляторної батареї падає протягом короткого проміжку часу, це значить, що вичерпаний її строк служби.
Вбудований вентилятор запускається і зупиняється в залежності від внутрішньої температури зарядного пристрою.
У моделі ALG80BC поперемінне блимання зеленого і синього світлодіодів сигналізує про готовність модуля Bluetooth® до з'єднання.
Постійне світіння синього світлодіода свідчить про активне з'єднання Bluetooth®.
Значення світлодіодного індикатора
| Світлодіодний індикатор | Значення |
безперервне світіння зеленого світлодіода | Зарядний пристрій готовий до роботи, номінальна напруга присутня. |
ALG80BC:Постійне синє світіння | Зарядний пристрій готовий до роботи, номінальна напруга присутня.МодульBluetooth®сполучений з мобільним терміналом.Вказівка:Після тривалої відсутності активності модульBluetooth®автоматично перемикається в режим економії енергії. Повторне вставлення літій-іонної акумуляторної батареї знову активує модульBluetooth®. |
| Світлодіодний індикатор Значення | |
безперервне світіння жовтого світлодіода | Температура акумуляторної батареї вийшла за межі діапазону заряджання від 5 °C до +45 °C. Як тільки-но акумуляторна батарея досягне допустимого діапазону температури заряджання, запускається режим швидкого заряджання. |
світіння червоного світлодіода | Процес заряджання неможливий, можливі причини:- Контакти забруднені. Захід: Очистіть контакти, вставивши декілька разів підряд акумуляторну батарею та вийнявши її.- Пошкоджена акумуляторна батарея. Захід: Замініть акумуляторну батарею! |
 | Заряджаннябезперервне світіння зеленого світлодіодаблимання світлодіода |
 | Початок швидкого заряджання. |
 | Режим швидкого заряджання активований.Стан зарядженості акумулятора ≤ 25% |
 | Режим швидкого заряджання активований.Стан зарядженості акумулятора ≤ 50% |
 | Режим швидкого заряджання активований.Стан зарядженості акумулятора ≤ 75% |
 | Режим швидкого заряджання завершений.Стан зарядженості акумулятора ≥ 75% |
 | Світлодіод постійно вимкнений при встромленому акумуляторі:Режим швидкого заряджання завершений.Акумулятор вже більше 1 години повністю заряджений в зарядному пристрої. |
| Індикатори зарядження акумуляторної батареї на зарядному пристрої і на акумуляторі можуть з технічних причин тимчасово відрізнятись. | |
З'єднання Bluetooth®
При сполученні зарядного пристрою з терміналом, який підтримує технологію Bluetooth® з низьким енергоспоживанням, можлива передача даних між зарядним пристроєм і терміналом. Для цього завантажте додаток FEIN Service на свій мобільний термінал і слідуйте вказівкам у додатку FEIN Service.
Додаток FEIN Service надає такі можливості:
– реєстрація електроінструментів FEIN,
- керування електроінструментами FEIN,
- перевірку стану зарядного пристрою і акумуляторної батареї,
- доступ до подальшої інформації.
QR-код для додатка FEIN Service знаходиться тут:
iOS > V5.0
Android > V6.0
Вказівка:
У разі встановлення повністю заряджених акумуляторних блоків на зарядний пристрій цей зарядний пристрій залишається неактивним, і акумуляторний блок не розпізнається додатком my.FEIN.
Будь ласка, спробуйте ще раз, коли акумуляторний блок частково розрядиться.
У разі акумуляторних блоків з датою виробництва до 01.01.2021 р. у окремих випадках може статися неправильне відображення серійного номера у додатку ту.FEIN. У такому разі можна лише зчитувати поточний стан зарядження.
Відображення кількості циклів заряджання встановленого акумуляторного блока не є можливим.
Ремонт та сервісні послуги.
Виконуйте один раз в тиждень, при інтенсивній експлуатації частіше:
– Тримайте контакти клем в чистоті.
- Очищайте електричні контакти лише сухою ганчіркою.
- Слідкуйте за тим, щоб в корпус зарядного пристрою не потрапила металева стружка.
У разі пошкодження мережного шнура зарядного пристрою його треба міняти на спеціальний шнур, який можна придбати у виробника або його представника.
Гарантія.
Гарантія на виріб надається відповідно до законодавчих правил країни збуту. Крім цього, фірма FEIN надає заводську гарантію відповідно до гарантійного талона виробника.
Можливо, що в обсяг поставки Вашого зарядного пристрою входить не все описане або зображене в даній інструкції з експлуатації приладдя.
Захист навколишнього середовища, утилізація.
Упаковку, відпрацьований зарядний пристрій та приладдя потрібно утилізувати екологічно чистим способом.
Здавайте акумуляторні батареї на відповідну утилізацію лише в розрядженому стані.
Для уникнення коротких замикань в неповністю розряджених акумуляторних батареях ізолюйте штекерні роз'єми клейкою стрічкою.
