CCG 18125 BLPDSEC - Broyeur Fein - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador para baterías Li-Ion
Marca	Fein
Modelo	CCG 18125 BLPDSEC (ALG80 / ALG80BC)
Tensión de entrada	100 – 240 V AC, 50/60 Hz
Tensión de salida	10,8 – 18 V DC (nominal de batería)
Corriente de salida máx.	Hasta 2,5 A (según batería)
Tipo de batería compatible	Li-Ion Fein, ≥ 3 celdas, capacidad ≥ 1000 mAh (excepto 2,4 Ah 10,8/14,4/18 V)
Temperatura de carga	5 °C a 45 °C
Indicadores LED	Verde (listo/carga), Amarillo (temperatura), Rojo (fallo), Azul (Bluetooth)
Funcionalidad Bluetooth	Sí (ALG80BC), compatible con la aplicación FEIN Service App
Peso	Aproximadamente 0,5 kg
Dimensiones (L × A × H)	Aproximadamente 150 × 80 × 70 mm
Protección	Doble aislamiento, IP20
Mantenimiento	Limpiar los contactos en seco; no abrir; reparación solo por Fein
Instrucciones de seguridad	No exponer al agua; usar en interiores; supervisar a los niños
Accesorios suministrados	Cable de alimentación, manual de instrucciones
Garantía	Conforme a la normativa legal y declaración del fabricante Fein
Reciclaje	Llevar a un centro de reciclaje; batería descargada antes de la eliminación

Preguntas frecuentes - CCG 18125 BLPDSEC Fein

¿Qué tipo de batería puedo cargar con este cargador?

Este cargador está diseñado para baterías Li-Ion Fein con una tensión de 10,8 a 18 V, de al menos 3 celdas y una capacidad ≥ 1000 mAh. Las baterías de 2,4 Ah (10,8 V / 14,4 V / 18 V) no son compatibles.

¿Cuánto tiempo se tarda en cargar una batería?

La duración de la carga depende de la capacidad y el estado de la batería. Por ejemplo, una batería de 2,0 Ah se puede cargar en aproximadamente 45 minutos. El cargador adapta automáticamente la corriente.

¿Qué significa el indicador LED verde fijo?

Un indicador verde fijo indica que el cargador está listo para usar y que hay tensión de red. Si hay una batería montada, significa que la carga ha terminado.

El indicador LED rojo está encendido, ¿qué hacer?

Un indicador rojo fijo indica un fallo. Limpie los contactos insertando y quitando la batería varias veces. Si el problema persiste, la batería probablemente está defectuosa y debe reemplazarse.

¿Puedo usar el cargador en el exterior?

No, el cargador está diseñado solo para uso en interiores. No lo exponga a la lluvia ni a la humedad. Asegure una ventilación suficiente y evite temperaturas superiores a +45 °C.

¿Cómo usar la función Bluetooth del cargador?

Descargue la aplicación FEIN Service App en su dispositivo móvil (iOS ≥ 5.0, Android ≥ 6.0). El cargador ALG80BC emite una señal Bluetooth; siga las instrucciones de la aplicación para emparejar y acceder a los datos de carga.

¿Qué hacer si el cargador no arranca?

Verifique que el enchufe de red tenga alimentación y que el cable no esté dañado. Asegúrese de que la batería esté correctamente insertada. Si el indicador permanece apagado, contacte al servicio postventa de Fein.

¿Puedo cargar baterías de otras marcas?

No, use únicamente baterías Li-Ion originales de Fein. Cargar baterías de otras marcas o falsificadas presenta riesgo de incendio o explosión.

¿Cómo limpiar el cargador?

Desconecte el cargador antes de limpiar. Limpie los contactos con un paño seco. No use disolventes. Asegúrese de que no entre viruta metálica en el interior.

¿Dónde puedo obtener piezas de repuesto?

Las piezas de repuesto (cable de alimentación, etc.) están disponibles a través del servicio postventa de Fein o de un taller autorizado. No abra el cargador usted mismo.

MANUAL DE USUARIO CCG 18125 BLPDSEC Fein

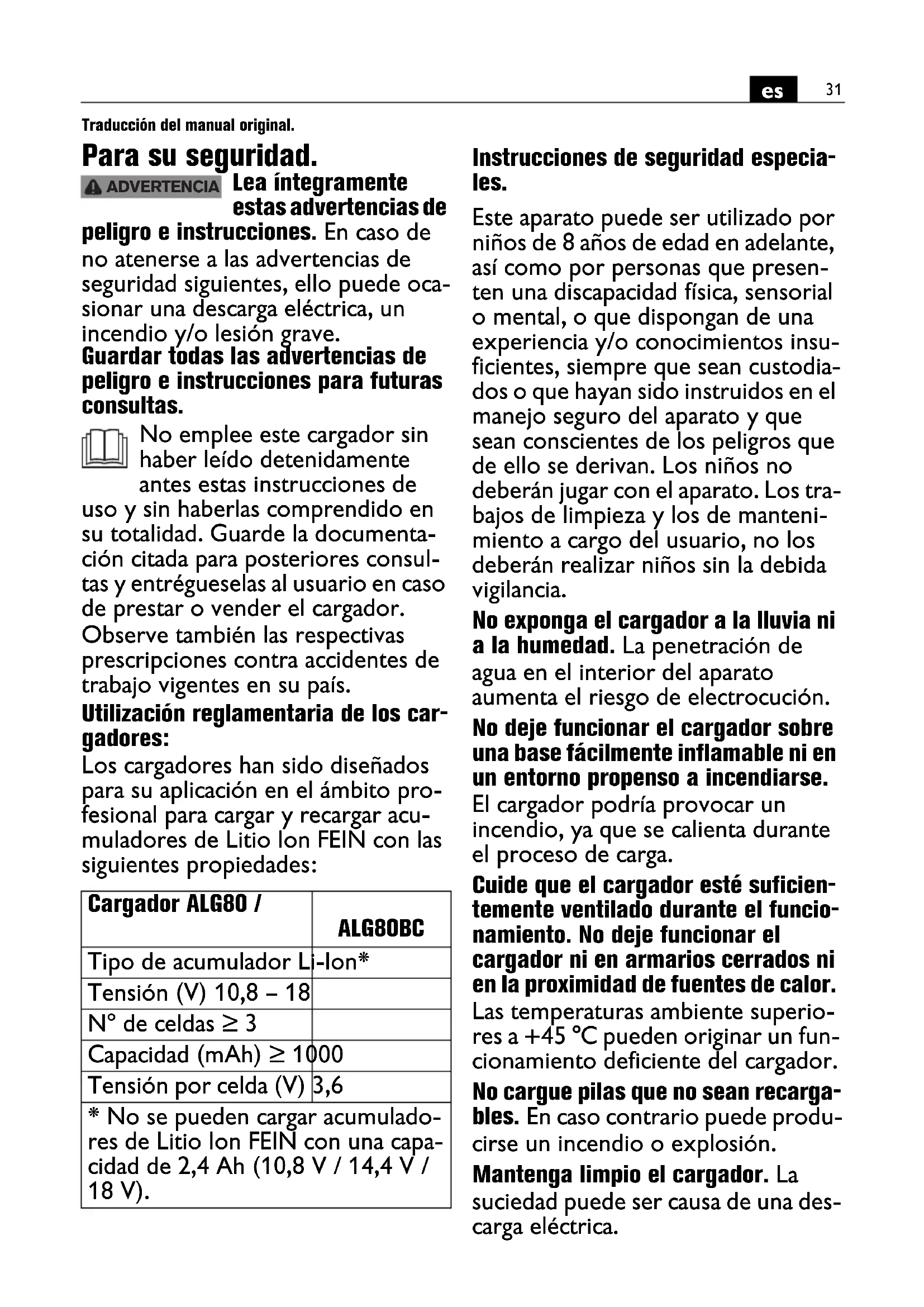

Traducción del manual original.

Para su seguridad.

ADVERTENCIA

Lea íntegramente estas advertencias de

peligro e instrucciones. En caso de no atenerse a las advertencias de seguridad siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

No emplee este cargador sin haber leído detenidamente antes estas instrucciones de uso y sin haberlas comprendido en su totalidad. Guarde la documentación citada para posteriores consultas y entrégueselas al usuario en caso de prestar o vender el cargador.

Observe también las respectivas prescripciones contra accidentes de trabajo vigentes en su país.

Utilización reglamentaria de los cargadores:

Los cargadores han sido diseñados para su aplicación en el ámbito profesional para cargar y recargar acumuladores de Litio lon FEIN con las siguientes propiedades:

Cargador ALG80 /	ALG80BC
Tipo de acumulador Li-lon*
Tensión (V) 10,8 – 18
N° de celdas ≥ 3
Capacidad (mAh) ≥ 1000
Tensión por celda (V)	3,6
* No se pueden cargar acumuladores de Litio lon FEIN con una capacidad de 2,4 Ah (10,8 V / 14,4 V / 18 V).

Instrucciones de seguridad especiales.

Este aparato puede ser utilizado por niños de 8 años de edad en adelante, así como por personas que presenten una discapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, siempre que sean custodiados o que hayan sido instruidos en el manejo seguro del aparato y que sean conscientes de los peligros que de ello se derivan. Los niños no deberán jugar con el aparato. Los trabajos de limpieza y los de mantenimiento a cargo del usuario, no los deberán realizar niños sin la debida vigilancia.

No exponga el cargador a la lluvia ni a la humedad. La penetración de agua en el interior del aparato aumenta el riesgo de electrocución.

No deje funcionar el cargador sobre una base fácilmente inflamable ni en un entorno propenso a incendiarse.

El cargador podría provocar un incendio, ya que se calienta durante el proceso de carga.

Guide que el cargador esté suficientemente ventilado durante el funcionamiento. No deje funcionar el cargador ni en armarios cerrados ni en la proximidad de fuentes de calor.

Las temperaturas ambiente superiores a +45 °C pueden originar un funcionamiento deficiente del cargador.

No cargue pilas que no sean recargables. En caso contrario puede producirse un incendio o explosión.

Mantenga limpio el cargador. La suciedad puede ser causa de una descarga eléctrica.

Antes de cada uso controle el estado del cargador, del cable y del enchufe. No utilice el cargador si detecta algún daño. No abra el cargador Ud. mismo y siempre debe ser FEIN o un taller concertado FEIN quien realice las reparaciones. Los cargadores, cables, o enchufes dañados comportan un mayor riesgo de electrocución.

Si no pretende utilizar el cargador durante largo tiempo, extraiga del mismo el acumulador y saque el enchufe de la red. El ahorro de energía protege al medio ambiente.

Desenchufe el cargador antes lim-piarlo. Podría exponerse a una descarga eléctrica.

No está permitido fijar al cargador rótulos, o señales, con tornillos ni remaches. Un aislamiento dañado no le protege de una electrocución. Uti- lice etiquetas adhesivas.

Solamente cargue acumuladores originales FEIN previstos para su herramienta eléctrica que se encuentren en perfectas condiciones. Si se car-gan acumuladores incorrectos, dañados, reparados, recuperados, imitaciones o de otra marca, existe el riesgo de incendio y/o de explosión.

¡Atención! El uso del cargador con Bluetooth® puede causar perturbaciones en otros aparatos e instalaciones, aviones y dispositivos médicos (p. ej., en marcapasos, audífonos). Asimismo, no se puede excluir del todo que personas y animales situados en las inmediaciones puedan resultar perjudicados. No use el cargador con Bluetooth® en las inmediaciones de dispositivos médicos, instalaciones químicas, áreas con peligro de explosión (p. ej., gasoline-ras), en lugares en los que se realicen voladuras, ni en aviones. No mantenga su cuerpo muy cerca del aparato en funcionamiento durante mucho tiempo.

La marca denominativa Bluetooth ^® , así como sus símbolos son marcas registradas propiedad de Bluetooth SIG, Inc. El uso de esta marca denominativa y de los símbolos por parte de C. & E. Fein GmbH sucede bajo licencia.

Este equipo cumple el apartado 15 de la normativa FCC. La utilización está sujeta a las dos condiciones siguientes: 1) Este dispositivo no deberá generar interferencias perjudiciales y (2) deberá tolerar las interferencias recibidas, incluso interferencias que puedan causar un funcionamiento indeseado.

Aviso: Se advierte al usuario que todo cambio o modificación que no haya sido claramente aprobado por la parte encargada del cumplimiento puede cesar el derecho del usuario a utilizar el aparato.

Nota: Este equipo ha sido comprobado y cumple los límites establecidos para dispositivos digitales Clase B, según apartado 15 de la normativa FCC. Estos límites se han concebido como medida de protección eficaz contra interferencias perjudiciales en las instalaciones domésticas. Este equipo genera, utiliza y puede irra-diar energía de radiofrecuencia y puede ocasionar interferencias en la radiocomunicación si no es instalado

y utilizado de acuerdo con las instrucciones suministradas. Sin embargo, no es posible garantizar que no se vayan a producir interferencias en una instalación concreta. Si este equipo ocasiona interferencias en la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el equipo, el usuario puede tratar de eliminar el efecto de dichas interferencias aplicando una o varias de las siguientes medidas:

• Reoriente o cambie de lugar la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a la toma de corriente de un circuito distinto de aquel al que va conectado el receptor.
• Consulte a su distribuidor o a un técnico en radio/TV experto para más ayuda.

Simbología, abreviaturas y términos empleados.

Símbolo Definición
	Es imprescindible leer los documentos que se adjuntan, como las instrucciones de servicio y las instrucciones generales de seguridad.
	Antes de realizar el paso de trabajo descrito, sacar el enchufe de la red.
	Atestigua la conformidad del cargador con las directrices de la Comunidad Europea.
	Atestigua la conformidad de la herramienta eléctrica con las directivas del Reino Unido (Inglaterra, Gales, Escocia).
ADVERTENCIA	Este símbolo advierte sobre una situación peligrosa que puede comportar lesiones graves o mortales.
	Símbolo de reciclaje: identifica los materiales reutilizables
	Acumular por separado los cargadores y demás productos electrotécnicos y eléctricos inservibles y someterlos a un reciclaje ecológico.
	Producto dotado con un aislamiento doble o reforzado
	Tipo de acumulador
[CE3W]	Peso según EPTA-Procedure 01
	Fusible lento, siendo X el símbolo de la característica tiempo/corriente según IEC 60127.
	Únicamente utilizar el aparato en lugares cubiertos y no exponerlo a la lluvia o humedad.
[SIGNATURE]	Corriente continua
[2T0X]	Tensión peligrosa
	Advertencia, tensión peligrosa
[2X4S]*	Conexión de carga USBFuncionalidadBluetooth®
A)	Los aparatos terminales móviles deberán ser compatibles con aparatosBluetooth®de baja energía (versión 4.1) y deberán soportar además Generic Access Profile (GAP).
B) El alcance puede variar muy fuertemente dependiendo de las condiciones externas y del receptor empleado. El alcance deBluetooth®puede ser significativamente menor en recintos cerrados y al existir barreras metálicas (p. ej., paredes, estantes).

Símbolo Unidad	internacional Unidad nacional Definición
U_1	V V Tensión de entrada nominal
U_2	V-¥ Tensión continua de salida en vacío		(tensión nominal del acumulador)
P_1	W W Potencia absorbida
fHz Hz Frecuencia
I_max	mA mA Corriente continua de salida, máx.		(corriente de carga nominal, máx.)
C	Ah Ah Capacidad
t	min	min	Tiempo de carga
T	°C/°F	°C/°F	Temperatura
	m m alcance máx. de Bluetooth		®
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	Unidades básicas y unidades derivadas del sistema internacional de unidades SI.

Indicaciones para el manejo.

Enchufe el cargador a la red sin tener alojado en él un acumulador. El cargador se encuentra en disposición de servicio al encenderse el LED verde.

Introduzca el acumulador.

El LED intermitente verde señaliza que se está realizando una carga controlada.

Una vez finalizado el proceso de carga, el LED verde se enciende permanentemente.

La carga rápida comienza automáticamente al encontrarse la temperatura del acumulador dentro del margen admisible de 5 °C a 45 °C.

Una vez completamente cargados los acumuladores de Litio Ion, el cargador se desconecta automáticamente.

La inserción reiterada en el cargador de un acumulador cargado reduce la vida útil del mismo ya que se sobrecarga.

Si a pesar de haber sido correctamente cargado, la capacidad del acumulador disminuyese fuertemente tras corto tiempo, ello es señal de que ha concluido su vida útil.

El ventilador incorporado se enciende y apaga en función de la temperatura interna del cargador.

En el ALG80BC el parpadeo alternativo del LED verde y del LED azul señaliza la disponibilidad de conexión del módulo Bluetooth ^® . El LED azul se ilumina permanentemente al establecerse una conexión vía Bluetooth ^® .

Significado del indicador LED

Indicador LED	Significado
Luz verde permanente	Cargador listo para funcionar, tensión de red aplicada.
Indicador LED Significado
ALG80BC:Luz azul permanente	Cargador listo para funcionar, tensión de red aplicada.El móduloBluetooth®se ha comunicado con un aparato terminal móvil.Observación:En caso de una inactividad prolongada, el móduloBluetooth®selecciona automáticamente el modo de ahorro de energía. Al volver a montar un acumulador de Litio lon, el móduloBluetooth®se vuelve a activar.
Luz amarilla permanente	Temperatura del acumulador fuera del rango de carga de 5 °C a +45 °C. Una vez alcanzada la temperatura de carga admisible se inicia la carga rápida del acumulador.
Luz roja permanente No es	posible efectuar la carga por los motivos siguientes:- Contactos sucios. Medidas: Limpiar los contactos insertando y sacando varias veces el acumulador.- Acumulador defectuoso. Medidas: ¡Sustituir el acumulador!
	Proceso de carggLuz verde permanenteLED parpadeante
	Inicio de la carga rápida.
	Carga rápida activada.Estado de carga del acumulador ≤ 25%
	Carga rápida activada.Estado de carga del acumulador ≤ 50%
	Carga rápida activada.Estado de carga del acumulador ≤ 75%
	Fin de la carga rápida.Estado de carga del acumulador ≥ 75%
	LED permanentemente APAGADO teniendo alojado el acumulador:Fin de la carga rápida.El acumulador ya lleva más de 1 hora en el cargador estando completamente cargado.
Por motivos tecnológicos puede que los indicadores de carga del cargador y del acumulador difieran temporalmente.

Conexión Bluetooth®

Al comunicarse el cargador con un aparato terminal de baja energía Bluetooth® es posible transmitir datos entre ambos aparatos. Para ello, cargue la aplicación Servicio FEIN en su aparato terminal móvil y aténgase a las instrucciones indicadas en la misma.

La aplicación Servicio FEIN permite:

• el registro de herramientas eléctricas FEIN
• la gestión de herramientas eléctricas FEIN
• el control del estado del cargador y del acumulador
• el acceso a informaciones adicionales.

El código QR para la aplicación Servicio FEIN lo encuentra aquí:

iOS > V5.0

Android > V6.0

Observación:

En caso de montar en el cargador un bloque acumulador completamente cargado, el cargador se mantiene inactivo y el bloque acumulador no es reconocido por la app my.FEIN.

Inténtelo de nuevo cuando el bloque acumulador esté parcialmente descargado.

En bloques acumulador con fecha de producción anterior al 01.01.2021 puede ocurrir en ciertos casos que en la app my.FEIN el n° de serie sea representado incorrectamente. En estos casos solo es posible leer el estado de carga actual. No es posible mostrar el número de ciclos de carga del bloque acumulador montado.

Reparación y servicio técnico.

Semanalmente, o con mayor frecuencia si el uso fuese intenso:

• Mantenga limpios los contactos de la zapata de conexión.
• Únicamente limpie en seco los contactos eléctricos.
• Preste atención a que no penetren virutas metálicas en el interior del cargador.

En caso de que se dañe el cable de conexión del cargador es necesario sustituirlo por un cable de repuesto especial adquirible a través del fabricante o de su representante.

Garantía.

La garantía del producto se realiza de acuerdo a las regulaciones legales vigentes en el país de adquisición. Adicionalmente, FEIN ofrece una garantía ampliada de acuerdo con la declaración de garantía del fabricante FEIN.

El material de serie suministrado con su cargador puede que no corresponda en su totalidad al material descrito o mostrado en estas instrucciones de uso.

Protección del medio ambiente, eliminación.

Tanto los embalajes como los cargadores y accesorios deteriorados deben ser llevados a un Punto Limpio para ser reciclados.

Únicamente entregue acumuladores que estén descargados a un punto de recogida regularizado.

Si los acumuladores no estuviesen totalmente descargados aisle sus contactos con cinta adhesiva para prevenir un posible cortocircuito.
