Produkttyp	Ladegerät für Li-Ion-Akkus
Marke	Fein
Modell	CCG 18125 BLPDSEC (ALG80 / ALG80BC)
Eingangsspannung	100 – 240 V AC, 50/60 Hz
Ausgangsspannung	10,8 – 18 V DC (Nennspannung Akku)
Max. Ausgangsstrom	Bis zu 2,5 A (je nach Akku)
Kompatibler Akkutyp	Li-Ion Fein, ≥ 3 Zellen, Kapazität ≥ 1000 mAh (außer 2,4 Ah 10,8/14,4/18 V)
Ladetemperatur	5 °C bis 45 °C
LED-Anzeigen	Grün (bereit/laden), Gelb (Temperatur), Rot (Fehler), Blau (Bluetooth)
Bluetooth-Funktion	Ja (ALG80BC), kompatibel mit FEIN Service App
Gewicht	Ca. 0,5 kg
Abmessungen (L × B × H)	Ca. 150 × 80 × 70 mm
Schutz	Doppelte Isolierung, IP20
Wartung	Kontakte trocken reinigen; nicht öffnen; Reparatur nur durch Fein
Sicherheitshinweise	Nicht Wasser aussetzen; nur in Innenräumen verwenden; Kinder beaufsichtigen
Mitgeliefertes Zubehör	Netzkabel, Bedienungsanleitung
Garantie	Entspricht den gesetzlichen Vorschriften und Herstellerangaben Fein
Recycling	Zum Recyclinghof bringen; Akku vor Entsorgung entladen

Häufig gestellte Fragen - CCG 18125 BLPDSEC Fein

Welchen Akkutyp kann ich mit diesem Ladegerät laden?

Dieses Ladegerät ist für Fein Li-Ion-Akkus mit einer Spannung von 10,8 bis 18 V, mindestens 3 Zellen und einer Kapazität ≥ 1000 mAh ausgelegt. Akkus mit 2,4 Ah (10,8 V / 14,4 V / 18 V) sind nicht kompatibel.

Wie lange dauert das Laden eines Akkus?

Die Ladezeit hängt von der Kapazität und dem Zustand des Akkus ab. Zum Beispiel kann ein 2,0 Ah Akku in etwa 45 Minuten geladen werden. Das Ladegerät passt den Strom automatisch an.

Was bedeutet die dauerhaft grüne LED?

Eine dauerhaft grüne LED zeigt an, dass das Ladegerät betriebsbereit ist und die Netzspannung anliegt. Wenn ein Akku angeschlossen ist, bedeutet dies, dass der Ladevorgang abgeschlossen ist.

Die rote LED leuchtet, was tun?

Eine dauerhaft rote LED zeigt einen Fehler an. Reinigen Sie die Kontakte, indem Sie den Akku mehrmals ein- und ausstecken. Wenn das Problem weiterhin besteht, ist der Akku wahrscheinlich defekt und muss ersetzt werden.

Kann ich das Ladegerät im Freien verwenden?

Nein, das Ladegerät ist nur für den Innenbereich ausgelegt. Setzen Sie es nicht Regen oder Feuchtigkeit aus. Sorgen Sie für ausreichende Belüftung und vermeiden Sie Temperaturen über +45 °C.

Wie verwende ich die Bluetooth-Funktion des Ladegeräts?

Laden Sie die FEIN Service App auf Ihr mobiles Gerät (iOS ≥ 5.0, Android ≥ 6.0) herunter. Das Ladegerät ALG80BC sendet ein Bluetooth-Signal; folgen Sie den Anweisungen in der App zum Koppeln und um auf die Ladedaten zuzugreifen.

Was tun, wenn das Ladegerät nicht startet?

Überprüfen Sie, ob die Steckdose Strom führt und das Kabel nicht beschädigt ist. Stellen Sie sicher, dass der Akku richtig eingesetzt ist. Wenn die LED aus bleibt, wenden Sie sich an den Fein-Kundendienst.

Kann ich Akkus anderer Marken laden?

Nein, verwenden Sie ausschließlich originale Fein Li-Ion-Akkus. Das Laden von Akkus anderer Marken oder Nachahmungen birgt Brand- oder Explosionsgefahr.

Wie reinige ich das Ladegerät?

Trennen Sie das Ladegerät vor der Reinigung vom Netz. Reinigen Sie die Kontakte mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel. Achten Sie darauf, dass keine Metallspäne in das Innere gelangen.

Wo erhalte ich Ersatzteile?

Ersatzteile (Netzkabel usw.) sind beim Fein-Kundendienst oder einer autorisierten Werkstatt erhältlich. Öffnen Sie das Ladegerät nicht selbst.

BEDIENUNGSANLEITUNG CCG 18125 BLPDSEC Fein

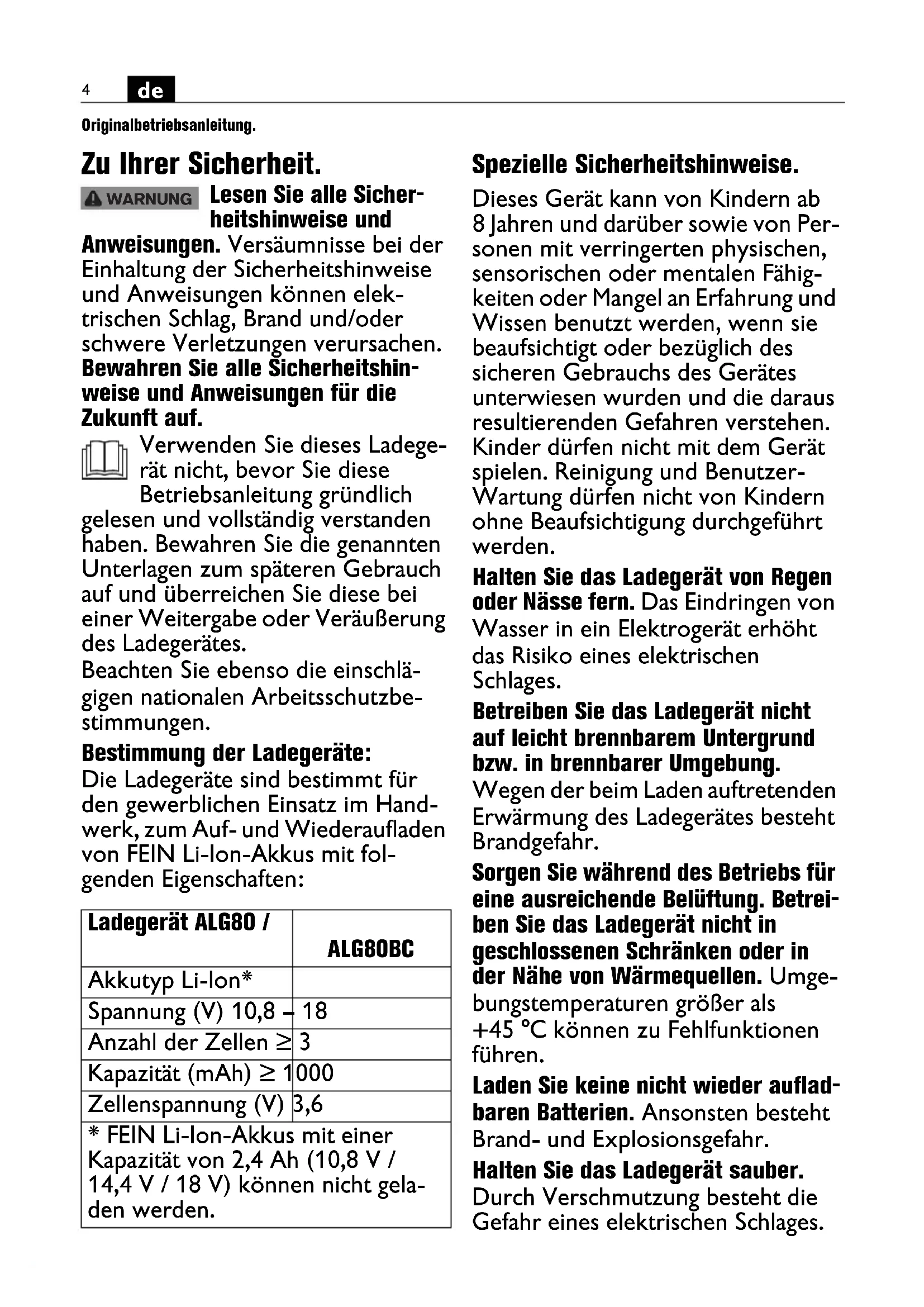

Originalbetriebsanleitung.

Zu Ihrer Sicherheit.

WARNING

Lesen Sie alle Sicher- heitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Verwenden Sie dieses Ladegerät nicht, bevor Sie diese Betriebsanleitung gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Ladegerätes.

Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen.

Bestimmung der Ladegeräte:

Die Ladegeräte sind bestimmt für den gewerblichen Einsatz im Handwerk, zum Auf- und Wiederaufladen von FEIN Li-lon-Akkus mit folgenden Eigenschaften:

Ladegerät ALG80 /	ALG80BC
Akkutyp Li-Ion*
Spannung (V) 10,8 –	18
Anzahl der Zellen ≥	3
Kapazität (mAh) ≥ 1	000
Zellenspannung (V)	3,6
* FEIN Li-Ion-Akkus mit einer Kapazität von 2,4 Ah (10,8 V / 14,4 V / 18 V) können nicht gela-den werden.

Spezielle Sicherheitshinweise.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund bzw. in brennbarer Umgebung.

Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr.

Sorgen Sie während des Betriebs für eine ausreichende Belüftung. Betreiben Sie das Ladegerät nicht in geschlossenen Schränken oder in der Nähe von Wärmequellen. Umgebungstemperaturen größer als +45 °C können zu Fehlfunktionen führen.

Laden Sie keine nicht wieder aufladbaren Batterien. Ansonsten besteht Brand- und Explosionsgefahr.

Halten Sie das Ladegerät sauber.

Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.

Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von Fein oder einer Fein Vertragswerkstatt reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.

Ziehen Sie bei längerem Nichtgebrauch den Akku vom Ladegerät ab und ziehen Sie den Netzstecker.

Energiesparen schont die Umwelt.

Ziehen Sie den Netzstecker des Ladegerätes bei Reinigungsarbeiten aus der Steckdose. Es besteht die Gefahr eines elektrischen Schlages.

Es ist verboten Schilder und Zeichen auf das Ladegerät zu schrauben oder zu nieten. Eine beschädigte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder.

Laden Sie nur intakte original Fein-Akkus, die für Ihr Elektrowerkzeug bestimmt sind. Beim Laden von falschen, beschädigten, reparierten oder aufgearbeiteten Akkus, Nachahmungen und Fremdfabrikaten besteht Brandgefahr und/oder Explosionsgefahr.

Vorsicht! Die Verwendung des Ladegeräts mit Bluetooth® kann Störungen in anderen Geräten und Anlagen, Flugzeugen und medizinischen Geräten (z. B. in Herzschrittmachern, Hörgeräten) verursachen. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie das Ladegerät mit Bluetooth® nicht in der Nähe von medizinischen Geräten, chemischen Anlagen, Gebieten mit Explosionsgefahr (z. B. Tankstellen), in Sprenggebieten und in Flugzeugen. Vermeiden Sie den Betrieb über längere Zeit in direkter Körpernähe.

Die Bluetooth ^® -Wortmarke und auch ihre Bildzeichen sind eingetragene Warenzeichen und Eigentum der Bluetooth SIG, Inc. Die Verwendung dieser Wortmarke und der Bildzeichen durch die C. & E. Fein GmbH erfolgt unter Lizenz.

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen.
	Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen.
	Bestätigt die Konformität des Ladegerätes mit den Richtlinien der Europäischen Gemeinschaft.
	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland).
WARNUNG	Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann.
	Recycling-Zeichen: kennzeichnet wiederverwertbare Materialien
	Ausgemusterte Ladegeräte und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
	Erzeugnis mit doppelter oder verstärkter Isolierung
	Akkutyp
	Gewicht entsprechend EPTA-Procedure 01
	Träge Gerätesicherung, wobei X das Zeichen für die Zeit/Strom-Kennlinie nach IEC 60127 ist.
	Gerät nur in Räumen verwenden und nicht Regen oder Feuchtigkeit aussetzen.
	Gleichstrom
	Gefährliche Spannung
	Warnung vor elektrischer Spannung
	USB Ladeanschluss
	FunktionalitätBluetooth®
A) Die mobilen Endgeräte müssen kompatibel zuBluetooth®-Low-Energy-Geräten (Version 4.1) sein sowie das Generic Access Profile (GAP) unterstützen.
B) Die Reichweite kann je nach äußeren Bedingungen, einschließlich des verwendeten Empfangsgeräts, stark variieren. Innerhalb von geschlossenen Räumen und durch metallische Barrieren (z. B. Wände, Regale) kann dieBluetooth®-Reichweite deutlich geringer sein.

Zeichen Einheit international Einheit national Erklärung
U_1	V V Nenneingangsspannung
U_2	V-V Bemessungs-Ausgangsgleichspannung		(Akkunennspannung)
P_1	W W Leistungsaufnahme
f	Hz Hz Frequenz
I_max	mA mA max. Bemessungs-Ausgangsgleichstrom(max. Ladestrom)
C	Ah Ah Kapazität
t	min min Ladezeit
T	°C/ °F °C/ °F	Temperatur
	m	m	max. ReichweiteBluetooth®
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Basis- und abgeleitete Einheiten aus dem Internationalen EinheitensystemSI.

Bedienungshinweise.

Schließen Sie das Ladegerät ohne eingesetzten Akku an die Steckdose an. Die grüne LED-Anzeige leuchtet auf und signalisiert die Betriebsbereitschaft.

Setzen Sie den Akku ein.

Die Überwachung des Ladevorganges wird durch grünes Blinklicht signalisiert.

Das Ende des Ladevorganges wird durch grünes Dauerlicht angezeigt.

Die Schnellladung startet automatisch, sobald die Akku-temperatur im Ladetemperaturbereich von 5 °C bis 45 °C liegt.

Bei aufgeladenen Li-Ion-Akkus schaltet das Ladegerät automatisch ab.

Wiederholtes Einsetzen eines geladenen Akkus führt zur Überladung und beeinträchtigt die Lebensdauer des Akkus.

Lässt der Akku trotz korrekter Aufladung innerhalb kurzer Zeit in seiner Leistung nach, so ist das Ende seiner Lebensdauer erreicht.

Der eingebaute Lüfter startet und stoppt abhängig von der Ladegerät-Innentemperatur.

Beim ALG80BC signalisiert ein Wechselblinken der grünen und blauen LED Verbindungsbereitschaft des Bluetooth®-Moduls. Leuchtet die blaue LED dauerhaft besteht eine aktive Bluetooth®-Verbindung.

Bedeutung der LED-Anzeige

LED-Anzeige Bedeutung
grünes Dauerlicht Das Ladegerät ist betriebsbereit, Netzspannung ist vorhanden.
ALG80BC: blaues Dauerlicht	Das Ladegerät ist betriebsbereit, Netzspannung ist vorhanden.DasBluetooth®-Modul ist mit einem mobilen Endgerät gekoppelt.Hinweis:DasBluetooth®-Modul schaltet nach längerer Inaktivität automatisch in den Energiesparmodus. Durch Wiederaufstecken eines Li-Ion-Akkus wird dasBluetooth®-Modul wieder aktiviert.
gelbes Dauerlicht	Die Akkutemperatur befindet sich außerhalb des Ladebereiches von 5 °C bis +45 °C. Sobald der Akku den zulässigen Ladetemperaturbereich erreicht, wird die Schnellladung gestartet.
rotes Dauerlicht Kein Ladevorgang möglich, es könnte folgende Ursachen haben:	- Die Kontakte sind verschmutzt. Maßnahme: Die Kontakte durch mehrfaches Einsetzen und Entnehmen des Akkus reinigen.- Der Akku ist defekt. Maßnahme: Akku ersetzen!
	Ladevorganggrünes Dauerlichtblinkende LEDDie Schnellladung startet.
	Die Schnellladung ist aktiv.Ladezustand des Akku ≤ 25%
	Die Schnellladung ist aktiv.Ladezustand des Akku ≤ 50%
	Die Schnellladung ist aktiv.Ladezustand des Akku ≤ 75%
	Die Schnellladung ist beendet.Ladezustand des Akku ≥ 75%
	LED Dauer-AUS bei aufgestecktem Akku:Die Schnellladung ist beendet.Akku ist bereits länger als 1 Stunde voll geladen auf dem Ladegerät
Die Ladeanzeige von Ladegerät und Akku kann technologisch bedingt zeitweise unterschiedlich sein.

Bluetooth®-Verbindung

Durch die Kopplung des Ladegeräts mit einem Bluetooth®-Low-Energy-fähigem Endgerät können Daten zwischen Ladegerät und Endgerät übertragen werden. Laden Sie dazu die FEIN Service-App auf Ihr mobiles Endgerät und befolgen Sie die Anweisungen der FEIN Service-App.

Die FEIN Service-App ermöglicht:

• die Registrierung von FEIN Elektrowerkzeugen
• die Verwaltung von FEIN Elektrowerkzeugen
• die Statusprüfung von Ladegerät und Akku
• den Zugriff auf weitere Informationen.

Den QR-Code für die FEIN Service-App finden Sie hier:

iOS > V5.0

Android > V6.0

Hinweis:

Werden vollständig aufgeladene Akku-Packs auf das Ladegerät aufgesteckt, bleibt das Ladegerät inaktiv und der Akku-Pack wird nicht von der my.FEIN App erkannt.

Versuchen sie es bitte erneut, sobald der Akku-Pack teilweise entladen ist.

Bei Akku-Packs mit Produktionsdatum vor 01.01.2021 kann es vereinzelt zu einer falschen Darstellung der Seriennummer in der my.FEIN App kommen. In diesem Fall können sie nur den aktuellen Ladezustand auslesen.

Die Anzeige der Anzahl Ladezyklen des aufgesteckten Akku-Packs ist nicht möglich.

Instandhaltung und Kundendienst.

Einmal pro Woche, bei häufigem Gebrauch öfter durchführen:

• Halten Sie die Kontakte im Aufsteckschuh sauber.
• Reinigen Sie die elektrischen Kontakte nur trocken.
• Achten Sie darauf, dass keine Metallspäne in das Gehäuse des Ladegerätes eindringen.

Wenn die Anschlussleitung des Ladegeräts beschädigt ist, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Vertreter erhältlich ist.

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung.

Im Lieferumfang Ihres Ladegerätes kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein.

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Ladegeräte und Zubehör einer umweltgerechten Wiederverwertung zuführen. Akkus nur im entladenen Zustand einer geordneten Entsorgung zuführen.

Bei nicht vollständig entladenen Akkus zur Vorsorge gegen Kurzschlüsse den Steckverbinder mit Klebestreifen isolieren.

D-73529 Schwäbisch Gmünd-Bargau
