ST30PE - Ventilador STANLEY - Manual de utilização gratuito

Marca	Stanley
Modelo	ST30PE (ST-30P-E)
Tipo de produto	Ventilador de pé
Diâmetro das pás	76,2 cm (30 polegadas)
Altura ajustável	Sim, haste telescópica
Alimentação elétrica	220-240 V, 50 Hz
Potência absorvida	118,3 W
Fluxo de ar máximo	143,7 m³/min
Velocidade máxima do ar	1,49 m/s
Nível de potência acústica	83,4 dB(A)
Consumo sazonal	37,9 kWh/ano
Valor de serviço	1,21 (m³/min)/W
Número de velocidades	3 (estimativa)
Cabeça inclinável	Sim
Peso (estimativa)	6 kg
Material	Metal e plástico
Segurança	Grades de proteção, aterramento, parada automática não mencionada
Limpeza	Desligar antes da limpeza, pano macio
Peças sobressalentes	Disponíveis através do serviço pós-venda
Garantia	Não especificada, contatar o serviço pós-venda

Perguntas frequentes - ST30PE STANLEY

Como montar o ventilador ST30PE?

Coloque a base em um piso plano. Monte a haste inferior com a mola e o assento. Aparafuse os parafusos de base. Insira a haste superior na haste inferior e ajuste a altura. Fixe o bloco do motor no conector da haste superior com o eixo de articulação, a porca e a arruela. Monte a grade traseira, depois as pás, depois a grade dianteira.

Que tipo de tomada elétrica é necessária?

O ventilador requer uma tomada aterrada (três pinos) com tensão de 220-240 V e frequência de 50 Hz.

Como ajustar a altura do ventilador?

Afrouxe o botão do colar de travamento na haste. Puxe ou empurre a haste superior para obter a altura desejada e aperte o botão novamente.

O ventilador pode oscilar?

O manual não menciona função de oscilação para este modelo. É possível inclinar a cabeça manualmente afrouxando o parafuso de ajuste do suporte do motor.

Como limpar o ventilador?

Sempre desconecte o ventilador antes de limpá-lo. Use um pano macio e seco ou levemente úmido. Não use solventes. As grades podem ser removidas para uma limpeza mais profunda.

O que fazer se o ventilador não ligar?

Verifique se a tomada está bem conectada e se o cabo não está danificado. Certifique-se de que o ventilador está ligado. Se o problema persistir, entre em contato com uma central de assistência autorizada.

Posso usar o ventilador com uma extensão?

Sim, use apenas uma extensão homologada de potência adequada (mín 15 A) com tomada de três pinos. Não passe o cabo debaixo de tapetes.

O ventilador é adequado para uso externo?

Não, este ventilador foi projetado apenas para uso interno. Não o exponha à água ou chuva.

Como desmontar as pás para limpeza?

Desconecte o ventilador. Solte a grade dianteira desencaixando as fixações. Afrouxe o parafuso no bloco das pás usando a chave Allen fornecida e remova o bloco das pás do eixo.

Onde encontrar peças de reposição?

Entre em contato com o serviço pós-venda da Stanley no seu país (coordenadas no final do manual). Tenha em mãos o número do modelo ST30PE.

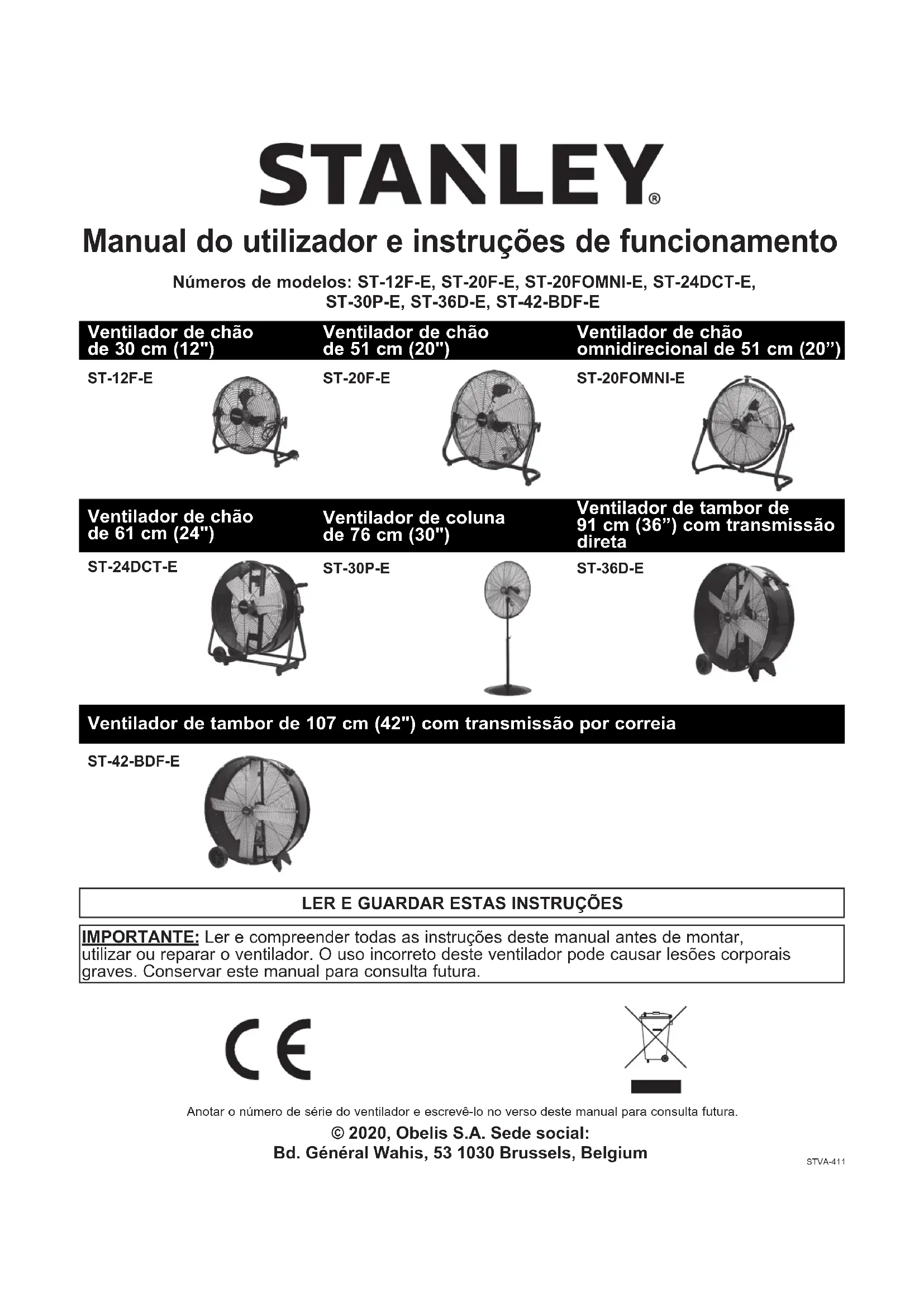

MANUAL DE UTILIZADOR ST30PE STANLEY

Manual do utiliser e instruções de funciona

Numeros de modelos: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

Ventilador de chão de 30 cm (12")	Ventilador de chão de 51 cm (20")	Ventilador de chão omnidirecional de 51 cm (20")
ST-12F-E	ST-20F-E	ST-20FOMNI-E
Ventilador de chão de 61 cm (24")	Ventilador de coluna de 76 cm (30")	Ventilador de tambor de 91 cm (36") com transmissão direta
ST-24DCT-E	ST-30P-E	ST-36D-E

Ventilador de tambor de 107 cm (42") com transmissão por correia

ST-42-BDF-E

LEREGUARDARESTASINSTRUÇÉS

IMPORTANTE: Ler e compreender todas as instruções deste manual antes de montar, utilizes ou reparar o ventilador. O uso incorreto deste ventilador pode causar lesões corporais graves. Conservar este manual para consulta futura.

Anotar o numero de série do ventilador e escreve-lo no verso destemanual para consulta futura.

Informações sobre segurarca

IMPORTANTE: LER ATENTAMENTE TODAS AS INSTRUÇÉS, ANTES DE MONTAR, EFETUAR A MANUTENÇÃO OU UTILizar THIS VENTILADOR. O NÃO CUMPRIMENTO DESTAS INSTRUÇÉS PODE CAUSAR LESÉS CORPORAIS E/OU DANOS MATERIALS GRAVES.

Apenas para ventilacao de uso Gerald. Nao utilize para exaustao de materiais e vapores perigosos ou explosivos. Nunca utilize o ventilador em espacos que contenham produits como gasolina, solventes, diluentes de tinta, particulas de poeira, combustiveis volates ou suspensos no ar ou substancias quimicas desconhecidas.

ATENÇAÑO Não utilizes o ventilador com o cabo ou a ficha de alimentação danificada.

Retirar o ventilador de service ou envi-lo para um centro de assistencia的技术ica autorizo para inspecao e/ou service.

Não passar o cabo de alimentação sob carpetes ou tapetes.

Não cobrir o cabo com tapetes, passadeiras ou outros revestimentos semelhantes.

Não passar o cabo sob moveris ou eletrodométricos.

Posicionar o cabo fora das和地区 de passagemonde possa haber risco de tropeamento.

Para reduzir o risco deCHOque eltrico, nao expor o ventilador a agua/chuva ou utilizear em locais humidos.

AVISO Para reduzir o risco de incendio e permitir uma exaustao adequada do ar, este deve ser canalizado para o exterior.

Nao descarregar o ar de exaustao em espacos dentro de paredes, tetos, sotao, espacos esconsos ou garagens.

ATENÇA OSTO É UM VENTILADOR, NÃO UM BRINQUEDO! PARA REDUZIR O RISCO DE LESões CORPORAIS E CHOQUE ELETRICO, NÃO BRINCAR COM O VENTILADOR OU DEIXÁ-LO AO ALCANCE DE CRIANÇAS PEQUENAS.

ATENCA Para evitar oCHOque eltrico durante autilizaçao, não permitir ocontacto do ventilador comothersobjectos ligadosa terra,comtubagens,radiadores,etc.

ATENCA Risco de incendio,choque eltrico ou lesoes corporais durante as intervencaoes de manutenao.Desligar a ficha e desligar o ventilador da corrente antes das intervenções de manutenao.

ATENÇA OAVISO! Dispositivo controlado automaticamente: para reduzir o risco de lesoes corporais, desligar o ventilador da fonte de alimentacao antes de qualquer manutencao

ATENCA Para reduzir o risco de incendio ouCHOque eltrico, nao utilizeo ventilador com dispositivos de controlo de velocidade de estado solido.

ATENCA Para reduzir o risco deCHOque eltrico e lesoes corporais, nao utilizeo ventilador em janelas.

Informações sobre segurarca

ATENÇAO

Para reduzir o risco deCHOque eltrico, nao expor o ventilador a agua/chuva ou utilizear em locais humidos.

ATENÇA Nao utilize o ventilador com o cabo ou a ficha de alimentação danificada. Retirar o ventilador de service ou envi-lo para um centro de assistência técnica autorizzato para inspeçao e/ou service. Não passar o cabo de alimentação sob carpetes ou tapetes. Não cobrir o cabo com tapetes, passadeiras ou revestimentos semelhantes. Não passar o cabo sob moveis ou eletrodométricos. Posicionar o cabo fora das areas de passagem onde possa haver risco de tropeçamento.

ATENÇAO

O trabalho de instalação e de ligaçõesétricas deve ser realizado por pessoas qualificadas, de acordo com todos os)códigos e regulamentos aplicáveis.

ATENÇAO Quando a manutençao ou substituiçao de um componente requireer a remoçao ou desconexão de um dispositivo de seguranca, o dispositivo de seguranca deve ser reinstalado ou remontado como instalado anteriormente, antes de operar este ventilador.

ATENÇAO

Usar este ventilador somente da maneirapretendida pelo fabricante.

• Antes da utilizesao, vericar sempre se o ventilador presente peças soltas ou danificadas. Verificar se o cabo de alimentacao aparea danos. Não utilizeo o ventilador com peças danificadas ou em falta. Não utilizeo ventilador sem os resguardos de protecao instalados.
• Utilizar apenas com corrente de 120V / 50Hz , em circuito de 15 A (minimo).
• Quando utilizes com um cabo de extensão, utilizes apenas extensões de calibre adequado (capacidade de corrente), homologado pela UL e com tomada para aceitar a ficha deTRS pinos (e ligaçao à terra) fornecida com o cabo de alimentacao do ventilador. Manter sempre o cabo de alimentacao e os cabos de extensao afastados das fontes de calor, oleo e arestas vivas. Inspecionar periodicamente os cabos e substitui-los se estiverem danificados.

Instalacao e montagem

ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

1. Colocar o ventilador num piso horizontal numa posicao desejada e segura. Depois, ligar o ventilador a uma fonte de alimentacao adequaca.

ST-36D-E/ST-42-BDF-E

1. Introduzir o eixo das rodas no suporte das rodas.
2. Instalar uma das rodas (1) num dos lados do eixo.
3. Fixar a roda com um troço (1).
4. Colocar o ventilador num piso horizontal numa posicao desejada e segura. Depois, ligar o ventilador a uma fonte de alimentacao adequada.

VENTILADOR DE COLUNA DE 76 CM (30"): ST-30P-E

Instalacao e montagem

Ferramentas necessarias:

Alicate

Chave de fendas Phillips

Chave de bocas (10 mm) ou chave inglesia

Chave sextavada (interiores)

Pecas incluidas na embalagem:

(1) Base
(1) Resguardo dianteiro
(1) Resguardo traseiro
(1) Conjunto do motor
(1) Conjunto de pás do ventilador
(1) Aro de bloqueio
(1) Coluna superior
(1) Coluna inferior
(1) Porca (M12) e anilha
(1) Parafuso de articulacao (M12x40)
(9) Parafusos com céça de verdugo
(1) Mola de suporte

Figura 1: Fixação do motor ao Conjunto de suporte do motor
Figura 2: Fixação do resguardo traseiro ao motor

1. Colocar a base numa superficie horizontal plana.
2. Colocar a mola de suporte e a sede da mola no interior doundo的资金da coluna de suporte emontaracoluna na base.Os orificios devem ficar alinhados.
3. Fixar bem com (5) parafudos com céça de verdugo'utilizando a chave de fendas Phillips.
4. Instalar a tampa na base.
5. Aliviar o parafuso do aro de bloqueio com a pega ajustavel. Puxar lentamente a coluna superior, para ajustar a alta do ventilador. Reapertar o colar com a pega de ajuste.
6. Aliviar o parafuso de fixação no suporte do motor. Montar o Conjunto do motor no conector da coluna superior. Os orificios devem ficar alinhados.
7. Fixar o Conjunto do motor com o parafuso de articulacao (M12x40), a porca (M12) e a anilha (ver a Fig. 1). Apertar bem o parafuso com a chave de bocas. Apertar o parafuso de fixacao.
8. Instalar o resguardo traseiro no Conjunto do motor e fixa-lo com (4) parafusos com casa de verdugo (ver a Fig. 2). Apertar bem os parafusos com a chave de bocas/ chave de fendas Phillips.
9. Aliviar o parafuso na traseira do Conjunto das pás do ventilador com a chave sextavada (de interiores). Instalar o Conjunto das pás do ventilador no veio do motor. Reapertar o parafuso no Conjunto das pás do ventilador.
10. Instalar o resguardo dianteiro no resguardo traseiro e fixa-los com os parafusos existentes no resguardo dianteiro.

AVISO

Não instalar o parafuso das pás do ventilador fora do escalet do

veio do motor! Deste modo, as pás do ventilador não rodam corretemente e o ventilador pode ser danificado! Certifique-se de que o veio do ventilador estáivelado com a parte dianteira do Conjunto das pás do ventilador.

NOTA: Este Modelo NÃO PODE ser montado na parede

Requisitos de informação para ventiladores electricos

Descrição Simbolo Valor Unidade
Débito máximo do ventilador F 33,49	m		3/min
Potência absorvida do ventilador P 44	3 W
Valor de Servço SV 0,76 m			3/min/W
Consumo energetico em modo espera	P SB 0,00 W
Consumo energetico sazonal Q	14,2 kW.h/ano
Nível de potência sonora do ventilador	LWA 57,2	dB(A)
Velocidade Tmaxima do ar	c	3,08	m/s
Norma de medicação para o valor de service	REGULAMENTO (UE) DA COMISSÂNO N.° 206/2012 e (EU) 2016/2282
Contactos	Nome e endereço do fabricante ou do seu mandatório Obelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium

Identificador(es) de modelo: ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Descrição	Símbolo	Valor	Unidade
Débito máximo do ventilador	F	49,74	m³/min
Potência absorvida do ventilador	P	109,8	W
Valor de Serviço	SV	0,45 m	3/min/W
Consumo energetico em modo espera	PSB	0,00	W
Consumo energetico sazonal	Q 35,1	kW.h/ano
Nível de potência sonora do ventilador	LWA	67,8	dB(A)
Velocidade Tmaxima do ar	c 2,36	m/s
Norma de medicação para o valor de service	REGULAMENTO (UE) DA COMISSÃO N.° 206/2012 e (EU) 2016/2282
Contactos	Nome e endereço do fabricante ou do seu mandatório Obelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium

Requisitos de informação para ventiladores electricos+

Identificador(es) de modelo: ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Descrição Simbolo Valor Unidade
Débito máximo do ventilador F 176,4 m			3/min
Potência absorvida do ventilador P 108,1 W
Valor de Serviço SV 1,63 m			3/min/W
Consumo energetico em modo espera P SB	0,00	W
Consumo energetico sazonal Q	34,6	kW.h/ano
Nível de potência sonora do ventilador LwA	82	dB(A)
Velocidade Tmaxima do ar c	1,88	m/s
Norma de medicação para o valor de service	REGULAMENTO (UE) DA COMISSÃO N.° 206/2012 e (EU) 2016/2282
Contactos	Nome e endereço do fabricante ou do seu mandatário Obelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium

Identificador(es) de modelo: ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Descrição	Símbolo	Valor Unidae
Débito máximo do ventilador	F	143,7	m³/min
Potência absorvida do ventilador	P 118,3	W
Valor de Serviço	SV	1,21	m³/min/W
Consumo energetico em modo espera	PSB	0,00	W
Consumo energetico sazonal	Q	37,9	kW.h/ano
Nível de potência sonora do ventilador	LWA	83,4	dB(A)
Velocidade Tmaxa do ar	c	1,49	m/s
Norma de medicação para o valor de service	REGULAMENTO (UE) DA COMISSÂO N.° 206/2012 e (EU) 2016/2282
Contactos	Nome e endereço do fabricante ou do seu mandatário Obelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium
