ST12FE - Ventilador STANLEY - Manual de utilização gratuito

Tipo de produto	Ventilador de chão
Marca	STANLEY
Modelo	ST12FE
Diâmetro das pás	30,5 cm
Alimentação	220-240 V ~ 50 Hz
Potência absorvida	44,3 W
Fluxo de ar máximo	33,49 m³/min
Velocidade máxima do ar	3,08 m/s
Nível de potência acústica	57,2 dB(A)
Consumo elétrico sazonal	14,2 kWh/ano
Valor de serviço	0,76 (m³/min)/W
Consumo em espera	0,00 W
Uso	Apenas para interiores
Número de velocidades	3 (estimativa)
Tipo de comando	Manual (interruptor)
Material das pás	Plástico (estimativa)
Grade de proteção	Metal (estimativa)
Segurança	Não utilizar se o cabo estiver danificado, não expor à água, não utilizar com variador de velocidade
Manutenção	Desligar antes da limpeza, limpar com um pano húmido
Serviço pós-venda	Contactar um centro autorizado para reparação

Perguntas frequentes - ST12FE STANLEY

Como montar o ventilador ST12FE?

O modelo ST12FE é um ventilador de chão. Basta colocá-lo sobre uma superfície plana e ligá-lo. Nenhuma montagem é necessária. Para os modelos de pé como o ST30P-E, consulte o manual.

Como limpar o ventilador?

Desligue sempre o aparelho antes da limpeza. Use um pano húmido para limpar as pás e a grade. Nunca mergulhe o ventilador em água nem use produtos abrasivos.

Posso usar uma extensão elétrica?

Sim, mas use apenas uma extensão homologada, de tamanho adequado (capacidade nominal suficiente) e equipada com uma tomada de terra. Mantenha o cabo afastado de calor, óleo e bordas afiadas.

O que fazer se o ventilador não ligar?

Verifique se o cabo está bem ligado e se a tomada funciona. Se o problema persistir, inspecione o cabo para danos. Nunca use o aparelho se o cabo estiver danificado; contacte um serviço autorizado.

O ventilador é barulhento?

O nível sonoro do ST12FE é de 57,2 dB(A), o que corresponde a um ruído moderado comparável a uma conversa normal. É projetado para funcionamento silencioso.

Posso usar este ventilador ao ar livre?

Não, este ventilador foi projetado apenas para uso interior. Não o exponha à chuva ou humidade para evitar riscos de choque elétrico.

Como ajustar a altura do ventilador?

O modelo ST12FE é um ventilador de chão fixo sem ajuste de altura. Para um ajuste de altura, escolha um modelo de pé como o ST30P-E.

Quais são as precauções de segurança essenciais?

Nunca deixe o ventilador sem vigilância enquanto estiver a funcionar. Não o utilize com um variador de velocidade de semicondutores. Mantenha o cabo afastado de áreas de passagem. Desligue-o antes de qualquer manutenção.

O ventilador consome eletricidade em espera?

Não, o consumo em espera é de 0,00 W. Pode deixá-lo ligado sem problemas, mas é recomendado desligá-lo quando não estiver em uso para uma segurança ideal.

Onde posso encontrar peças de substituição?

Contacte um centro de serviço autorizado STANLEY ou o revendedor. As coordenadas são fornecidas no manual. Use apenas peças originais.

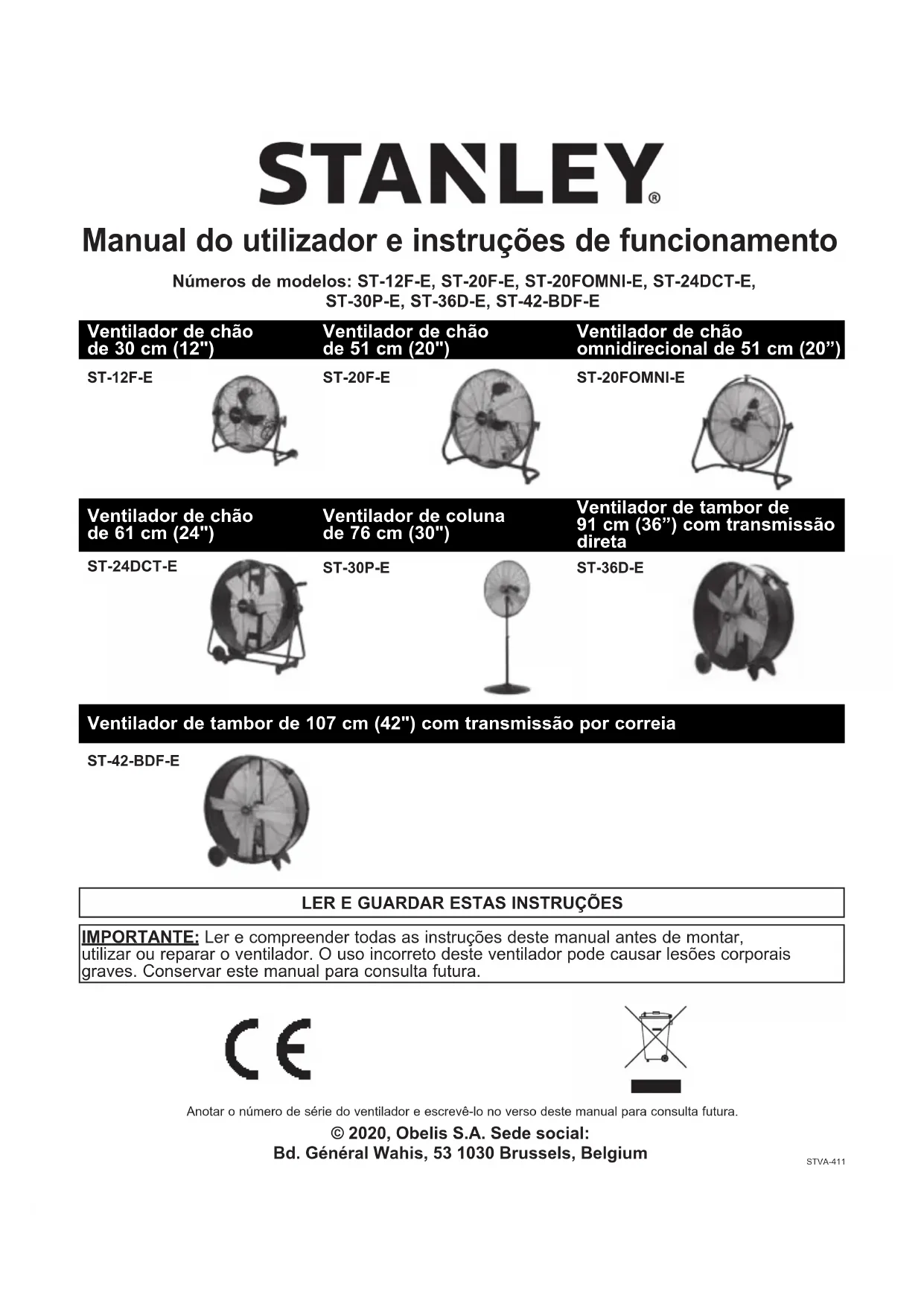

MANUAL DE UTILIZADOR ST12FE STANLEY

Manual do utilizador e instruções de funcionamento

Números de modelos: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

Ventilador de chão de 30 cm (12")	Ventilador de chão de 51 cm (20")	Ventilador de chão omnidirecional de 51 cm (20")
ST-12F-E	ST-20F-E	ST-20FOMNI-E
Ventilador de chão de 61 cm (24")	Ventilador de coluna de 76 cm (30")	Ventilador de tambor de 91 cm (36") com transmissão direta
ST-24DCT-E	ST-30P-E	ST-36D-E

Ventilador de chão de 61 cm (24")

Ventilador de coluna de 76 cm (30")

Ventilador de tambor de 91 cm (36") com transmissão direta

Ventilador de tambor de 107 cm (42") com transmissão por correia

ST-42-BDF-E

IMPORTANTE: Ler e compreender todas as instruções deste manual antes de montar, utilizar ou reparar o ventilador. O uso incorreto deste ventilador pode causar lesões corporais graves. Conservar este manual para consulta futura.

CE

Anotar o número de série do ventilador e escrevê-lo no verso deste manual para consulta futura.

© 2020, Obelis S.A. Sede social: Bd. Général Wahis, 53 1030 Brussels, Belgium

Informações sobre segurança

IMPORTANTE: LER ATENTAMENTE TODAS AS INSTRUÇÕES, ANTES DE MONTAR, EFETUAR A MANUTENÇÃO OU UTILIZAR ESTE VENTILADOR. O NÃO CUMPRIMENTO DESTAS INSTRUÇÕES PODE CAUSAR LESÕES CORPORAIS E/OU DANOS MATERIAIS GRAVES.

AVISO

Apenas para ventilação de uso geral. Não utilizar para exaustão de materiais e vapores perigosos ou explosivos. Nunca utilizar o ventilador em espaços

que contenham produtos como gasolina, solventes, diluentes de tinta, partículas de poeira, combustíveis voláteis ou suspensos no ar ou substâncias químicas desconhecidas.

ATENÇÃO

Não utilizar o ventilador com o cabo ou a ficha de alimentação danificada.

Retirar o ventilador de serviço ou enviá-lo para um centro de assistência técnica autorizado para inspeção e/ou serviço.

Não passar o cabo de alimentação sob carpetes ou tapetes.

Não cobrir o cabo com tapetes, passadeiras ou outros revestimentos semelhantes.

Não passar o cabo sob móveis ou eletrodomésticos.

Posicionar o cabo fora das áreas de passagem onde possa haver risco de tropeçamento.

Para reduzir o risco de choque elétrico, não expor o ventilador à água/chuva ou utilizar em locais húmidos.

AVISO

Para reduzir o risco de incêndio e permitir uma exaustão adequada do ar, este deve ser canalizado para o exterior.

Não descarregar o ar de exaustão em espaços dentro de paredes, tetos, sótãos, espaços esconsos ou garagens.

ATENÇÃO

ISTO É UM VENTILADOR, NÃO UM BRINQUEDO! PARA REDUZIR O RISCO DE LESÕES CORPORAIIS E CHOQUE ELÉTRICO, NÃO BRINCAR COM O OU DEIXÁ-LO AO ALCANCE DE CRIANÇAS PEQUENAS.

ATENÇÃO

Para evitar o choque elétrico durante a utilização, não permitir o contacto do ventilador com outros objetos ligados à terra, como tubagens, radiadores, etc.

ATENÇÃO

Risco de incêndio, choque elétrico ou lesões corporais durante as intervenções de manutenção. Desligar a ficha e desligar o ventilador da corrente antes das manutenção.

ATENÇÃO

AVISO! Dispositivo controlado automaticamente: para reduzir o risco de lesões corporais, desligar o ventilador da fonte de alimentação antes de qualquer manutenção

ATENÇÃO

Para reduzir o risco de incêndio ou choque elétrico, não utilizar o ventilador com dispositivos de controlo de velocidade de estado sólido.

ATENÇÃO

Para reduzir o risco de choque elétrico e lesões corporais, não utilizar o ventilador em janelas.

Informações sobre segurança

ATENÇÃO

Para reduzir o risco de choque elétrico, não expor o ventilador à água/chuva ou utilizar em locais húmidos.

ATENÇÃO

Não utilizar o ventilador com o cabo ou a ficha de alimentação danificada. Retirar o ventilador de serviço ou enviá-lo para um centro de assistência técnica autorizado /ou serviço. Não passar o cabo de alimentação sob carpetes ou tapetes. Não cobrir etes, passadeiras ou revestimentos semelhantes. Não passar o cabo sob móveis ícos. Posicionar o cabo fora das áreas de passagem onde possa haver risco de

ATENÇÃO

O trabalho de instalação e de ligações elétricas deve ser realizado por pessoas qualificadas, de acordo com todos os códigos e regulamentos aplicáveis.

ATENÇÃO

Quando a manutenção ou substituição de um componente requerer a remoção ou desconexão de um dispositivo de segurança, o dispositivo de segurança deve ser emontado como instalado anteriormente, antes de operar este ventilador.

ATENÇÃO

Usar este ventilador somente da maneira pretendida pelo fabricante.

• Antes da utilização, verificar sempre se o ventilador apresenta peças soltas ou danificadas. Verificar se o cabo de alimentação apresenta danos. Não utilizar o ventilador com peças danificadas ou em falta. Não utilizar o ventilador sem os resguardos de proteção instalados.
• Utilizar apenas com corrente de 120 V / 50 Hz, em circuito de 15 A (mínimo).
• Quando utilizado com um cabo de extensão, utilizar apenas extensões de calibre adequado (capacidade de corrente), homologado pela UL e com tomada para aceitar a ficha de três pinos (e ligação à terra) fornecida com o cabo de alimentação do ventilador. Manter sempre o cabo de alimentação e os cabos de extensão afastados das fontes de calor, óleo e arestas vivas. Inspecionar periodicamente os cabos e substitui-los se estiverem danificados.

Instalação e montagem

ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

1. Colocar o ventilador num piso horizontal numa posição desejada e segura. Depois, ligar o ventilador a uma fonte de alimentação adequada.

ST-36D-E / ST-42-BDF-E

1. Introduzir o eixo das rodas no suporte das rodas.
2. Instalar uma das rodas (1) num dos lados do eixo.
3. Fixar a roda com um troço (1).
4. Colocar o ventilador num piso horizontal numa posição desejada e segura. Depois, ligar o ventilador a uma fonte de alimentação adequada.

VENTILADOR DE COLUNA DE 76 CM (30"): ST-30P-E

Instalação e montagem

Ferramentas necessárias:

Alicate

Chave de fendas Phillips

Chave de bocas (10 mm) ou chave inglesa

Chave sextavada (interiores)

Pecas incluídas na embalagem:

(1) Base
(1) Resguardo dianteiro
(1) Resguardo traseiro
(1) Conjunto do motor
(1) Conjunto de pás do ventilador
(1) Aro de bloqueio
(1) Coluna superior
(1) Coluna inferior
(1) Porca (M12) e anilha
(1) Parafuso de articulação (M12x40)
(9) Parafusos com cabeça de verdugo
(1) Mola de suporte

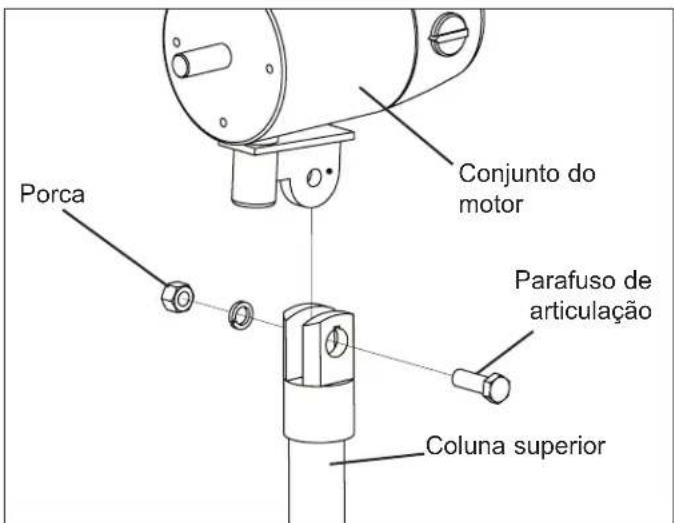

Porca Conjunto do motor Parafuso de articulação Coluna superior

Figura 1: Fixação do motor ao conjunto de suporte do motor

Figura 2: Fixação do resguardo traseiro ao motor

1. Colocar a base numa superfície horizontal plana.
2. Colocar a mola de suporte e a sede da mola no interior do fundo da coluna de suporte e montar a coluna na base. Os orifícios devem ficar alinhados.
3. Fixar bem com (5) parafusos com cabeça de verdugo utilizando a chave de fendas Phillips.
4. Instalar a tampa na base.
5. Aliviar o parafuso do aro de bloqueio com a pega ajustável. Puxar lentamente a coluna superior, para ajustar a altura do ventilador. Reapertar o colar com a pega de ajuste.
6. Aliviar o parafuso de fixação no suporte do motor. Montar o conjunto do motor no conector da coluna superior. Os orifícios devem ficar alinhados.
7. Fixar o conjunto do motor com o parafuso de articulação (M12x40), a porca (M12) e a anilha (ver a Fig. 1). Apertar bem o parafuso com a chave de bocas. Apertar o parafuso de fixação.
8. Instalar o resguardo traseiro no conjunto do motor e fixá-lo com (4) parafusos com cabeça de verdugo (ver a Fig. 2). Apertar bem os parafusos com a chave de bocas/chave de fendas Phillips.
9. Aliviar o parafuso na traseira do conjunto das pás do ventilador com a chave sextavada (de interiores). Instalar o conjunto das pás do ventilador no veio do motor. Reapertar o parafuso no conjunto das pás do ventilador.
10. Instalar o resguardo dianteiro no resguardo traseiro e fixá-los com os parafusos existentes no resguardo dianteiro.

AVISO

NÃO instalar o parafuso das pás do ventilador fora do escatel do

veio do motor! Deste modo, as pás do ventilador não rodam corretamente e o ventilador pode ser danificado! Certifique-se de que o veio do ventilador está nivelado com a parte dianteira do conjunto das pás do ventilador.

NOTA: Este modelo NÃO PODE ser montado na parede

Requisitos de informação para ventiladores eléctricos

Descrição Símbolo Valor Unidade
Débito máximo do ventilador F 33,49	m		^3 /min
Potência absorvida do ventilador P 44,3 W
Valor de Serviço SV 0,76 m			^3 /min/W
Consumo energético em modo espera	P SB 0,00 W
Consumo energético sazonal	Q	14,2 kW.h/ano
Nível de potência sonora do ventilador	LWA 57,2	dB(A)
Velocidade máxima do ar	c	3,08	m/s
Norma de medição para o valor de serviço	REGULAMENTO (UE) DA COMISSÃO N.º 206/2012 e (EU) 2016/2282
Contactos	Nome e endereço do fabricante ou do seu mandatárioObelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium

Identificador(es) de modelo: ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Descrição	Símbolo	Valor	Unidade
Débito máximo do ventilador	F	49,74	m^3/min
Potência absorvida do ventilador	P	109,8	W
Valor de Serviço	SV	0,45 m	^3/min/W
Consumo energético em modo espera	P_SB	0,00	W
Consumo energético sazonal	Q 35,1	kW.h/ano
Nível de potência sonora do ventilador	L_WA	67,8	dB(A)
Velocidade máxima do ar	c 2,36	m/s
Norma de medição para o valor de serviço	REGULAMENTO (UE) DA COMISSÃO N.º 206/2012 e (EU) 2016/2282
Contactos	Nome e endereço do fabricante ou do seu mandatárioObelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium

Requisitos de informação para ventiladores eléctricos+

Identificador(es) de modelo: ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Descrição Símbolo Valor Unidade
Débito máximo do ventilador F 176,4 m			^3 /min
Potência absorvida do ventilador P 108,1 W
Valor de Serviço SV 1,63 m			^3 /min/W
Consumo energético em modo espera P SB 0,00		W
Consumo energético sazonal	Q	34,6 kW.h/ano
Nível de potência sonora do ventilador	LWA	82	dB(A)
Velocidade máxima do ar	c	1,88	m/s
Norma de medição para o valor de serviço	REGULAMENTO (UE) DA COMISSÃO N.º 206/2012 e (EU) 2016/2282
Contactos	Nome e endereço do fabricante ou do seu mandatárioObelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium

Identificador(es) de modelo: ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Descrição	Símbolo	Valor Unidade
Débito máximo do ventilador	F	143,7	m^3/min
Potência absorvida do ventilador	P 118,3	W
Valor de Serviço	SV	1,21	m^3/min/W
Consumo energético em modo espera	P_SB	0,00	W
Consumo energético sazonal	Q	37,9	kW.h/ano
Nível de potência sonora do ventilador	L_WA	83,4	dB(A)
Velocidade máxima do ar	c	1,49	m/s
Norma de medição para o valor de serviço	REGULAMENTO (UE) DA COMISSÃO N.º 206/2012 e (EU) 2016/2282
Contactos	Nome e endereço do fabricante ou do seu mandatárioObelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium
