ST12FE - Ventilator STANLEY - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	STANLEY
Modell	ST12FE
Durchmesser der Lüfterblätter	30,5 cm
Stromversorgung	220-240 V ~ 50 Hz
Leistungsaufnahme	44,3 W
Maximaler Luftdurchsatz	33,49 m³/min
Maximale Luftgeschwindigkeit	3,08 m/s
Schallleistungspegel	57,2 dB(A)
Saisonaler Stromverbrauch	14,2 kWh/an
Servicewert	0,76 (m³/min)/W
Standby-Verbrauch	0,00 W
Verwendung	Nur für Innenräume
Anzahl der Geschwindigkeitsstufen	3 (geschätzt)
Bedienungsart	Manuell (Schalter)
Material der Lüfterblätter	Kunststoff (geschätzt)
Schutzgitter	Metall (geschätzt)
Sicherheit	Nicht verwenden, wenn das Kabel beschädigt ist, nicht Wasser aussetzen, nicht mit einem Drehzahlregler verwenden
Wartung	Vor der Reinigung den Netzstecker ziehen, mit einem feuchten Tuch reinigen
Kundendienst	Für Reparaturen ein autorisiertes Servicecenter kontaktieren

Häufig gestellte Fragen - ST12FE STANLEY

Wie montiere ich den Ventilator ST12FE?

Das Modell ST12FE ist ein Standventilator. Es genügt, ihn auf eine ebene Fläche zu stellen und anzuschließen. Eine Montage ist nicht erforderlich. Bei Standmodellen wie dem ST30P-E beachten Sie bitte die Anleitung.

Wie reinige ich den Ventilator?

Ziehen Sie vor der Reinigung immer den Netzstecker. Reinigen Sie die Lüfterblätter und das Gitter mit einem feuchten Tuch. Tauchen Sie den Ventilator niemals ins Wasser und verwenden Sie keine Scheuermittel.

Kann ich ein Verlängerungskabel verwenden?

Ja, aber verwenden Sie nur ein zugelassenes Verlängerungskabel in geeigneter Größe (ausreichende Nennkapazität) mit Schutzkontaktstecker. Halten Sie das Kabel fern von Hitze, Öl und scharfen Kanten.

Was tun, wenn der Ventilator nicht startet?

Überprüfen Sie, ob das Kabel richtig eingesteckt ist und die Steckdose funktioniert. Wenn das Problem weiterhin besteht, überprüfen Sie das Kabel auf Schäden. Verwenden Sie das Gerät niemals, wenn das Kabel beschädigt ist; kontaktieren Sie einen autorisierten Kundendienst.

Ist der Ventilator laut?

Der Schallpegel des ST12FE beträgt 57,2 dB(A), was einer mäßigen Lautstärke vergleichbar mit einem normalen Gespräch entspricht. Es ist für einen leisen Betrieb ausgelegt.

Kann ich diesen Ventilator im Freien verwenden?

Nein, dieser Ventilator ist nur für den Innenbereich geeignet. Setzen Sie ihn nicht Regen oder Feuchtigkeit aus, um Stromschlaggefahr zu vermeiden.

Wie stelle ich die Höhe des Ventilators ein?

Das Modell ST12FE ist ein Standventilator ohne Höhenverstellung. Für eine Höhenverstellung wählen Sie ein Standmodell wie den ST30P-E.

Was sind die wichtigsten Sicherheitsvorkehrungen?

Lassen Sie den Ventilator während des Betriebs niemals unbeaufsichtigt. Verwenden Sie ihn nicht mit einem Halbleiter-Drehzahlregler. Halten Sie das Kabel von Verkehrswegen fern. Ziehen Sie vor jeder Wartung den Netzstecker.

Verbraucht der Ventilator im Standby Strom?

Nein, der Standby-Verbrauch beträgt 0,00 W. Sie können ihn bedenkenlos eingesteckt lassen, es wird jedoch empfohlen, ihn bei Nichtgebrauch aus Sicherheitsgründen auszustecken.

Wo finde ich Ersatzteile?

Wenden Sie sich an ein autorisiertes STANLEY-Servicecenter oder den Händler. Die Kontaktdaten finden Sie in der Anleitung. Verwenden Sie nur Originalteile.

BEDIENUNGSANLEITUNG ST12FE STANLEY

Bd. Général Wahis, 53 1030 Brussels, Belgium

Bd. Général Wahis, 53

Bd. Général Wahis, 53

Bd. Général Wahis, 53

Bd. Général Wahis, 53

Bd. Général Wahis, 53 1030 Brussels, Belgium

Bd. Général Wahis, 53

Bd. Général Wahis, 53

1030 Brussels, Bélgica

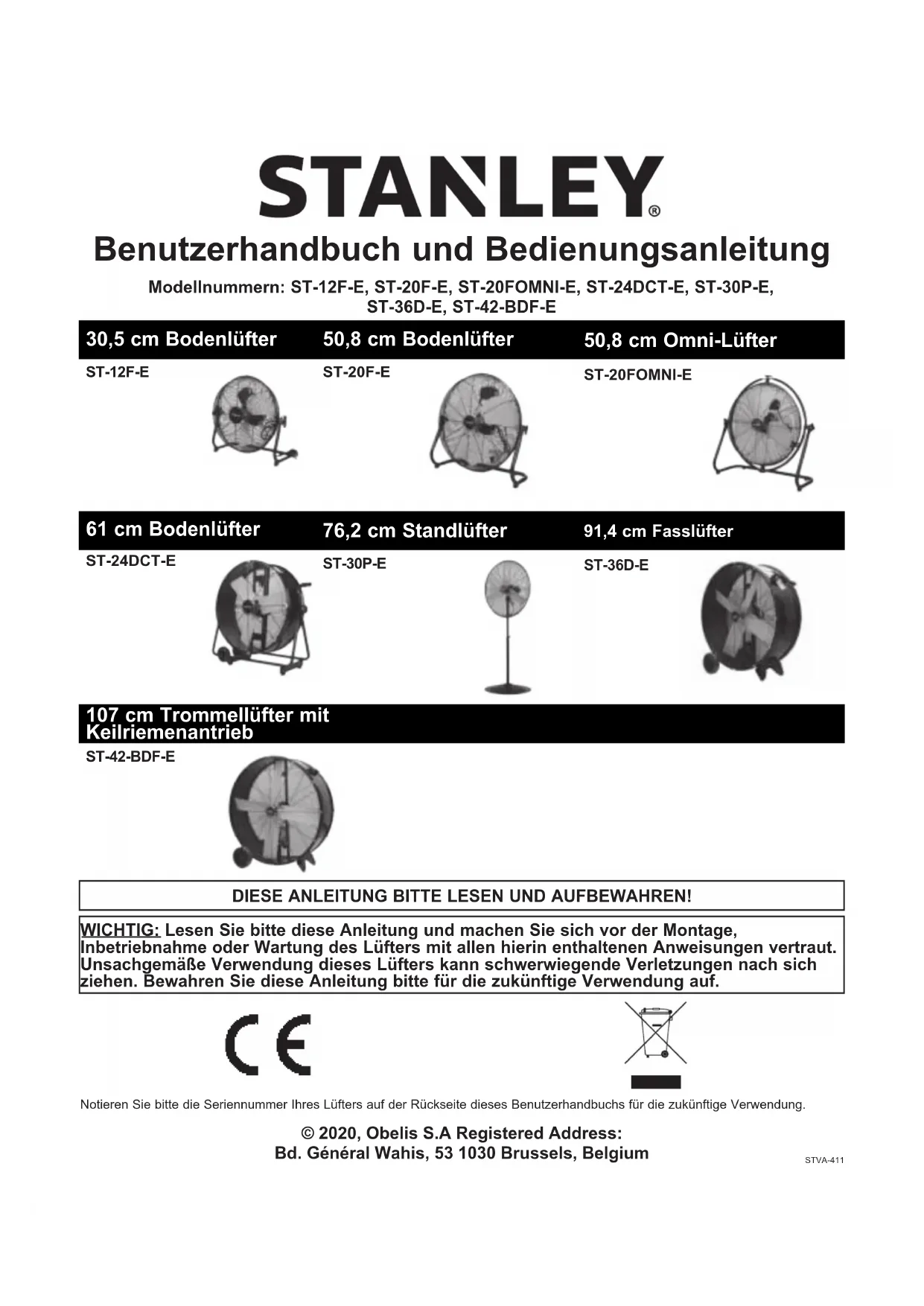

Benutzerhandbuch und Bedienungsanleitung

Modellnummern: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

ST-12F-E

ST-20F-E

ST-20FOMNI-E

61 cm Bodenlüfter

ST-24DCT-E

76,2 cm Standlüfter

107 cm Trommellüfter mit Keilriemenantrieb

ST-42-BDF-E

DIESE ANLEITUNG BITTE LESEN UND AUFBEWAHREN!

WICHTIG: Lesen Sie bitte diese Anleitung und machen Sie sich vor der Montage, Inbetriebnahme oder Wartung des Lüfters mit allen hierin enthaltenen Anweisungen vertraut. Unsachgemäße Verwendung dieses Lüfters kann schwerwiegende Verletzungen nach sich ziehen. Bewahren Sie diese Anleitung bitte für die zukünftige Verwendung auf.

Notieren Sie bitte die Seriennummer Ihres Lüfters auf der Rückseite dieses Benutzerhandbuchs für die zukünftige Verwendung.

© 2020, Obelis S.A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Sicherheitshinweise

ACHTUNG: LESEN SIE BITTE VOR DER MONTAGE, WARTUNG ODER VERWENDUNG DES LÜFTERS ALLE ANWEISUNGEN SORGFÄLTIG DURCH. DAS NICHTBEACHTEN DIESER ANLEITUNG KANN ZU SCHWERWIEGENDEN VERLETZUNGEN UND/ODER MATERIELLEN SCHÄDEN FÜHREN.

▲VORSICHTIG	Nur zur allgemeinen Entlüftung. Nicht zur Entlüftung gefährlicher oder explosionsfähiger Stoffe und Dämpfe verwenden. Verwenden Sie den Lüfter niemals in Umgebungen, die Stoffe wie Benzin, Lösemittel, Farbverdünner, Staubpartikel, flüchtige oder aerogene brennbare Stoffe oder sonstige unbekannte Chemikalien enthalten.
▲ACHTUNG	Lüfter nicht bei beschädigtem Kabel oder Stecker betreiben!
Lüfter außer Betrieb nehmen beziehungsweise zur Überprüfung und/oder Reparatur einer zugelassenen Fachwerkstatt überlassen.
Kabel nicht unter Bodenbelägen verlegen.
Nicht unter Teppichen, Läufern oder ähnlichen Abdeckungen führen.
Kabel nicht unter Möbeln oder Geräten hindurchführen.
Kabel nicht über Laufstrecken führen, da sonst Stolpergefahr besteht.
Um die Gefahr von Stromschlägen zu minimieren, vor Wasser/Regen schützen und nicht in feuchten Umgebungen verwenden.
▲VORSICHTIG	Zur Vermeidung von Brandgefahr und zur ordnungsgemäßen Abluft sicherstellen, dass für eine ausreichende Luftabfuhr nach außen gesorgt ist.
Die Abluft nicht in Zwischenräume von Wänden oder Decken oder auf Dachböden, in Zwischendecken oder Garagen leiten.
▲ACHTUNG	DIESER LUFTER IST EIN ELEKTROGERAT UND KEIN SPIELZEUG! UM DAS PERSÖNLICHEVERLETZUNGSRISIKOUNDDIEGEFAHREINESSTROMSCHLAGS ZU MINIMIEREN, DARF DER LÜFTER NICHT ZWECKENTFREMDET UND NICHT IN DER REICHWEITE VON KINDERN AUFGESTELLT WERDEN.
▲ACHTUNG	Um Stromschläge während des Betriebs zu verhindern, vermeiden Sie den Kontakt des Lüfters mit anderen schutzgeerdeten Objekten, wie beispielsweise Rohrleitungen, Heizkörper usw.
▲ACHTUNG	Gefahr von Bränden, Stromschlägen oder Verletzungen beim Betrieb oder bei der Wartung. Trennen Sie den Lüfter vor Wartungstätigkeiten vom Stromnetz.
▲ACHTUNG	VORSICHT! Automatisch betriebenes Gerät – zur Minimierung der Verletzungsgefahr vor Wartungstätigkeiten vom Stromnetz trennen!
▲ACHTUNG	Um die Gefahr von Bränden oder Stromschlägen zu minimieren, verwenden Sie den Lüfter nicht mit transistorgesteuerten Drehzahlreglern.
▲ACHTUNG	Um die Gefahr von Stromschlägen und Verletzungen von Personen zu minimieren, nicht in einem Fenster verwenden.

STANLEY. STANLEY

Stanley, das STANLEY-Logo, das eingekerbte Rechteck sowie das gelb-schwarze diagonale Paketdesign sind Markenzeichen von Stanley Black & Decker, Inc. oder ihrer Tochterunternehmen.

STANLEY®

LASSEN SIE DEN LÜFTER NIEMALS UNBEAUFSICHTIGT, WENN ER AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET!

Sicherheitshinweise

▲ACHTUNG	Um die Gefahr von Stromschlägen zu minimieren, vor Wasser/Regen schützen und nicht in feuchten Umgebungen verwenden.
▲ACHTUNG	Lüfter nicht bei beschädigtem Kabel oder Stecker betreiben! Lüfter außer Betrieb nehmen beziehungsweise zur Überprüfung und/oder Reparatur einer zugelassenen Fachwerkstatt überlassen. Kabel nicht unter Bodenbelägen verlegen. Kabel nicht unter Teppichen, Läufern oder ähnlichen Abdeckungen führen. Kabel nicht unter Möbeln oder Geräten hindurchführen. Kabel nicht über Laufstrecken führen, da sonst Stolpergefahr besteht.
▲ACHTUNG	Die Installation und der elektrische Anschluss muss von einer oder mehreren qualifizierten Personen entsprechend den maßgeblichen Gesetzen und Vorschriften vorgenommen werden.
▲ACHTUNG	Falls zum Warten oder Ersetzen eines Bauteils eine Sicherheitseinrichtung entfernt oder von ihrem Anschluss getrennt werden muss, muss diese Sicherheitseinrichtung in der gleiche Weise wieder installiert oder montiert werden, wie sie vor der ersten dieses Lüfters installiert war.
▲ACHTUNG	Diesen Lüfter nur in der vom Hersteller vorgesehenen Weise verwenden.

• Vor der Inbetriebnahme den Lüfter immer auf lose oder beschädigte Teile überprüfen. Netzanschlusskabel auf Schäden überprüfen. Den Lüfter niemals verwenden, wenn Teile beschädigt sind oder fehlen. Den Lüfter niemals ohne Anbringen der Schutzvorrichtungen betreiben.
• Nur an Stromnetzen mit 220-240 Volt 50 Hz (Netzfrequenz) mit mindestens 15 A Stromstärke betreiben.
• Beim Verwenden eines Verlängerungskabels nur ein Kabel mit der vorgeschriebenen Stromstärke (Strombelastbarkeit in Ampere), UL-Zertifizierung sowie einer Steckdose mit Schutzerde verwenden, die zum Stecker des Netzanschlusskabels passt. Netzanschlusskabel und Verlängerungskabel immer vor Hitze, Öl und scharfen Kanten schützen. Netzanschlusskabel regelmäßig überprüfen und bei Beschädigung ersetzen.

Installation und Montage

ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

1. Lüfter auf ebener Fläche in einer sicheren, gewünschten Position aufstellen und an eine zulässige Spannungsquelle anschließen.

ST-36D-E / ST-42-BDF-E

1. Radachse durch den Radträgerrahmen schieben.
2. Ein (1) Rad auf einer Seite auf die Radachse schieben.
3. Rad mit einem (1) Splint sichern.
4. Lüfter auf ebener Fläche in einer sicheren, gewünschten Position aufstellen und an eine zulässige Spannungsquelle anschließen.

76,2 cm-STANDLÜFTER: ST-30P-E

Installation und Montage

Benötigte Werkzeuge:

Zange

Kreuzschlitzschraubendreher

10-mm-Schraubenschlüssel oder Rollgabelschlüssel Innensechskantschlüssel

Teile in der Box:

(1) Standfuß
(1) Vorderes Schutzgitter
(1) Hinteres Schutzgitter
(1) Motorbaugruppe
(1) Lüfterflügelbaugruppe
(1) Spannring
(1) Obere Haltestange
(1) Untere Haltestange
(1) Mutter (M12) und Unterlegscheibe
(1) Gelenkbolzen (M12*40)
(9) Flanschschrauben
(1) Stützfeder

Motorbaugruppe Mutter Gelenkbolzen Oberes Ständerrohr

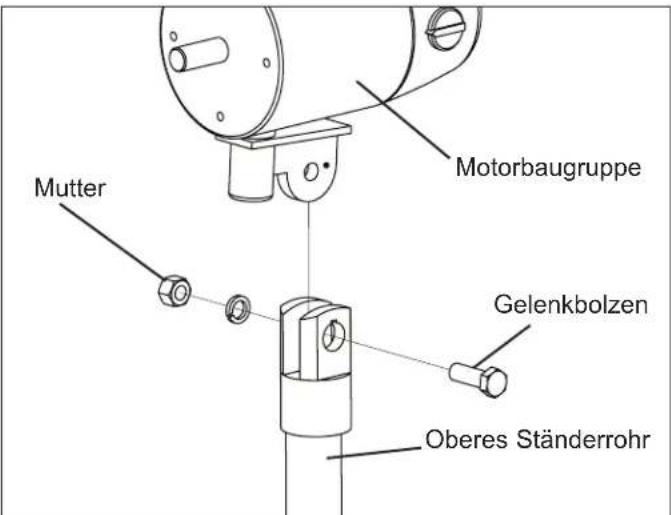

Abbildung 1: Motor an der Motorträgerbaugruppe befestigen

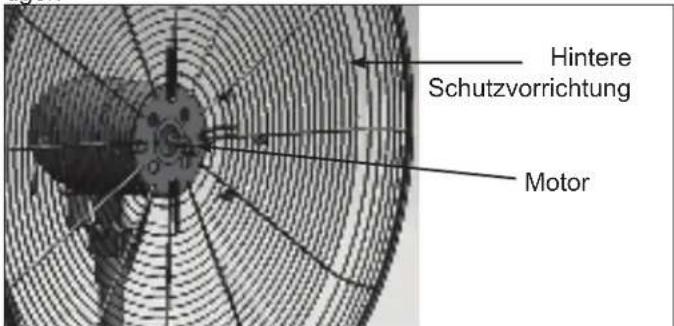

Abbildung 2: Hintere Schutzvorrichtung am Motor befestigen

1. Den Standfuß auf einer ebenen Fläche positionieren.
2. Die Stützfeder und den Federteller von unten in die Haltestange einsetzen und die Haltestange am Stützfuß befestigen. Sicherstellen, dass die Löcher richtig ausgerichtet sind.
3. Dann die (5) Flanschschrauben unter Verwendung eines Schraubenschlüssels/Kreuzschlitzschraubendrehers einsetzen und festziehen.
4. Die Ständerabdeckung nach unten schieben.
5. Die Spannringschraube mit dem verstellbaren Griff lösen. Die obere Haltestange langsam bis auf die gewünschte Lüfterhöhe herausziehen. Dann den verstellbaren Griff wieder festziehen.
6. Die Stellschraube am Motorträger lösen. Die Motorbaugruppe am Verbindungsstück an der oberen Haltestange befestigen. Sicherstellen, dass die Löcher richtig ausgerichtet sind.
7. Die Motorbaugruppe mit dem Gelenkbolzen (M12*40), der Mutter (M12) und der Unterlegscheibe sichern (siehe Abb. 1). Den Bolzen mit dem Schraubenschlüssel festziehen. Die Stellschraube anziehen.
8. Das hintere Schutzgitter auf der Motorbaugruppe anbringen und mit (4) Flanschschrauben sichern (siehe Abb. 2). Die Schrauben unter Verwendung des Schraubenschlüssels/Kreuzschlitzschraubendrehers fest anziehen.
9. Die Schraube an der Rückseite der Lüfterflügelbaugruppe mit einem Innensechskantschlüssel lösen. Die Lüfterflügelbaugruppe auf die Motorwelle schieben. Die Schraube an der Lüfterflügelbaugruppe wieder anziehen.
10. Das vordere Schutzgitter mit dem hinteren Schutzgitter verbinden und mit den am Frontschutzgitter angebrachten Halterungen befestigen.

ANMERKUNG: Dieses Modell ist NICHT für die Wandmontage geeignet.

▲ VORSICHTIG

Lüfterflügelschraube NICHT über die Nut in der Welle schieben! Andernfalls wird die Drehung der Lüfterflügel

negativ beeinflusst und der Lüfter kann beschädigt werden! Sicherstellen, dass die Lüfterwelle bündig mit der Vorderseite der Lüfterflügelbaugruppe abschließt.

Pflichtangaben für elektrische Ventilatoren

Modellkennung(en): ST-12F-E

Beschreibung	Symbol	Wert	Einheit
Maximaler Volumenstrom F 33,49 m			^3 /min
Ventilator-Leistungsaufnahme P 44,3 W
Serviceverhältnis	SV	0,76	( m^3 /min)/W
Leistungsaufnahme im Bereitschaftsmodus	P_SB 0,00 W
Saisonaler Stromverbrauch Q 14,2 kWh/a
Ventilator-Schallleistungspegel L	WA 57,2	dB(A)
Maximale Luftgeschwindigkeit	c	3,08	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	VERORDNUNG (EU)Nr. 206/2012 und (EU) 2016/2282 DER KOMMISSION
Kontaktangaben	Name und Anschrift des Herstellers oder seines BevollmächtigtenObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Modellkennung(en): ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Beschreibung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F 49,74	m	^3 /min
Ventilator-Leistungsaufnahme	P	109,8	W
Serviceverhältnis	SV	0,45	( m^3 /min)/W
Leistungsaufnahme im Bereitschaftsmodus	P_SB	0,00	W
Saisonaler Stromverbrauch	Q	35,1	kWh/a
Ventilator-Schallleistungspegel	L_WA	67,8	dB(A)
Maximale Luftgeschwindigkeit	c	2,36	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	VERORDNUNG (EU)Nr. 206/2012 und (EU) 2016/2282 DER KOMMISSION
Kontaktangaben	Name und Anschrift des Herstellers oder seines BevollmächtigtenObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Pflichtangaben für elektrische Ventilatoren

Modellkennung(en): ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Beschreibung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	176,4	m^3/min
Ventilator-Leistungsaufnahme	P	108,1	W
Serviceverhältnis	SV	1,63	(m^3/min)/W
Leistungsaufnahme im Bereitschaftsmodus	P_SB	0,00 W
Saisonaler Stromverbrauch	Q	34,6	kWh/a
Ventilator-Schallleistungspegel	L_WA	82	dB(A)
Maximale Luftgeschwindigkeit	c	1,88	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	VERORDNUNG (EU)Nr. 206/2012 und (EU) 2016/2282 DER KOMMISSION
Kontaktangaben	Name und Anschrift des Herstellers oder seines BevollmächtigtenObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Modellkennung(en): ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Beschreibung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	143,7	m^3/min
Ventilator-Leistungsaufnahme	P	118,3	W
Serviceverhältnis	SV	1,21	(m^3/min)/W
Leistungsaufnahme im Bereitschaftsmodus	P_SB	0,00 W
Saisonaler Stromverbrauch	Q	37,9	kWh/a
Ventilator-Schallleistungspegel	L_WA	83,4	dB(A)
Maximale Luftgeschwindigkeit	c	1,49	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	VERORDNUNG (EU)Nr. 206/2012 und (EU) 2016/2282 DER KOMMISSION
Kontaktangaben	Name und Anschrift des Herstellers oder seines BevollmächtigtenObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium
